HASZNÁLATI ÚTMUTATÓ KD32W804 SONY
Digitális: UHF/VHF/kábel
Analóg: UHF/VHF/kábel
Digitális: UHF/VHF/kábel
Műhold: Köztes frekvencia 950-2150 MHz
A TV-készülékhez a következő útmutatókat mellékeltük. Kérjük, őrizze meg az útmutatókat későbbi tájékozódás céljából.
Beállítási útmutató
- TV telepítése és beállítása.
Felhasználói útmutató (a jelen útmutató) / Biztonsági dokumentáció
- Biztonsági előírások, távvezérlő, hibaelhárítás, fali konzol felszerelése, műszaki adatok stb.
Súgóútmutató (Képernyőn megjelenő útmutató)
- Beállítások, funkciók, Internetkapcsolat, hibaelhárítás stb. A megnyitáshoz nyomja meg a HELP gombot a távirányítón és válassza a Súgóútmutató lehetőséget.
- Okostelefonjáról is elérheti a Súgóútmutató.
A beállítási menük előzetes bejelentés nélkül megváltozhatnak.
FONTOS – Olvassa el a Szoftver végfelhasználói licencszerződését a Sony termék használata előtt. A készülék használatával elfogadja a Szoftver végfelhasználói licencszerződését. Az Ön és a Sony között létrejött szoftver licencszerződés elérhető online a Sony weboldalán (https://www.sony.net/tv-software-licenses3/) vagy a készülék képernyőjén. Nyomja meg a [Gyors beállítások] gombot a távirányítón, és válassza ki a [Beállítások] → [Eszközbeállítások] → [Névjegy] → [Jogi információk] → [Megjegyzések és licencek] menüpontot.
Megjegyzés
Kérjük, hogy a TV használata előtt olvassa el a következőt: "Biztonsági előírások". További biztonsági előírásokért olvassa el a mellékelt biztonsági dokumentációt. A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől. A típusnévben szereplő számjegyek a kialakításra, a színváltozatra vagy a televízió-rendszerre vonatkoznak.
Az azonosító címke helye
A típusszám, a gyártási idő (év/hónap)* és az áramellátás típusának címkéje a televízió hátulján vagy a csomagoláson található.
* Csak egyes régiókban/országokban/TV-modellekben.
FONTOS FIGYELMEZTETÉS
Megjegyzés a rádióberendezéssel kapcsolatban
A Sony Corporation igazolja, hogy a KD-32W800, KD-32W804 típusú rádióberendezések megfelelnek a 2014/53/EU irányelv előírásainak. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: https://compliance.sony.eu
Erre a rádióberendezésére vonatkozóan az üzembe helyezéssel kapcsolatos következő korlátozások, vagy a használat jóváhagyásával kapcsolatos következő követelmények alkalmazandók ezekben az országokban: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó:
Az 5150–5350 MHz-es sáv beltéri használatra van korlátozva.
Biztonsági előírások
Üzembe helyezés, beállítás
Tűz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a TV-készüléket az alábbi utasításoknak megfelelően helyezze üzembe és használja.
Üzembe helyezés
A tv-készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze. Helyezze a tv-készüléket stabil, sík felületre, hogy megelőzze annak leesését, ami személyi sérülést, vagy a tulajdon megrongálódását okozhatja. Helyezze a tv-készüléket egy olyan helyre, ahonnan nem lehet lerántani, lelökni vagy feldönteni.

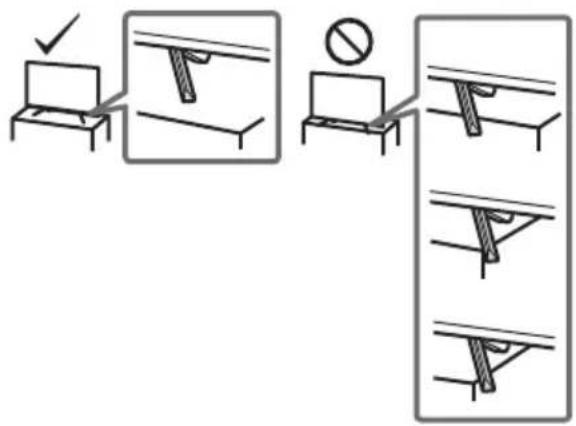

Helyezze el úgy a tv-készüléket, hogy a tv asztali állványa ne lógjon túl a tv-állványon (nincs mellékelve). Ha az asztali állvány túlóg a tv-állványon, az a tv-készülék eldőlését vagy leesését okozhatja, ami személyi sérülést vagy a tv megrongálódását eredményezheti.
Szállítás
A tv-készülék szállítása előtt húzza ki az összes kábelt. A tv-készülék szállításához legalább két ember szükséges. Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az LCD-képernyőre és a képernyőt körülvevő keretre. Ha felemeli vagy áthelyezi a tv-készüléket, az aljánál fogja meg.
- Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak. Ha a készüléket szervizbe szállítja vagy költözik, mindig csomagolja vissza az eredeti dobozába.

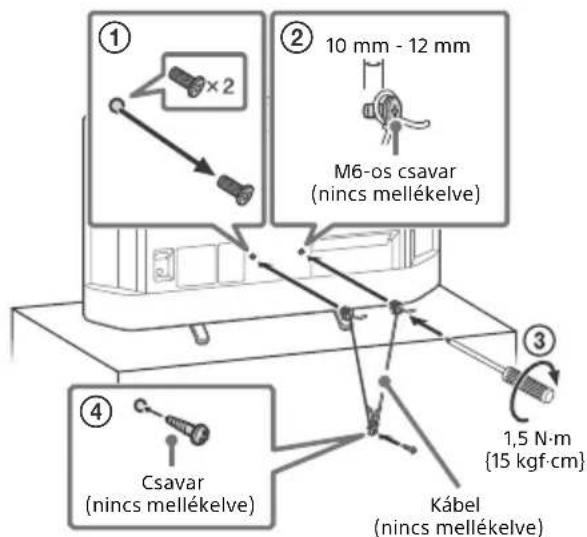

A felborulás megakadályozása

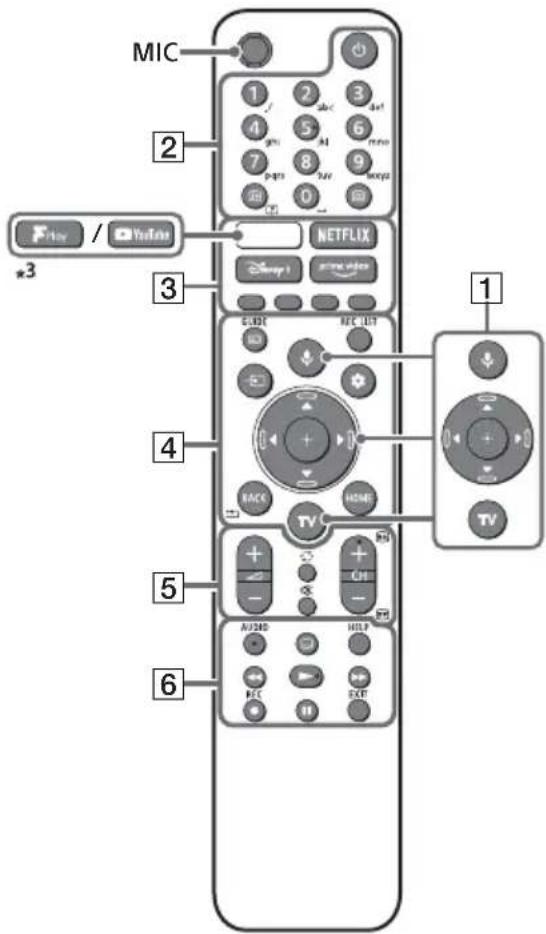

Távirányító és TV
A távirányító alakja, gombjainak elrendezése, elérhetősége és funkciója a régiótól/országtól/a tv típusától függően változhat.
1 (Mikrofon) / (Google Segéd): Használja a Google Segéd ¹² vagy hangalapú keresés² lehetőségeit. A tv-készülék vezérlésére vonatkozó tanácsokért nyomja meg a mikrofon gombot a távirányítón, és mondja be a „hangos tanácsok” kifejezést. ¹
Δ / / / / A képernyőn történő navigálás és elem kiválasztás eszköze. TV: Váltás bemenetre.
2 (Teljesítmény) Számgombok (Információ/Szöveg felfedése): Információk megjelenítése. (Teletext): Teletext információk megjelenítése. (YouTube™/Freeview Play)/NETFLIX/Disney+ / Prime Video / Színes gombok
4 GUIDE: A digitális műsorfüzet megjelenítése.
REC LIST: Az USB HDD felvételi listájának megjelenítése.
(Bemenetválasztás): Jelenítse meg és válassza ki a bemeneti forrást stb.
(Gyors beállítások): Gyors beállítások megjelenítése.
VISSZA/
KEZDŐLAP
5 +/-(Hangerő)
Ugrás)
※ (Némítás)
CH + / - / E/ E: Válassza ki a csatornát, vagy a következő (E) / előző (E) oldalt.
6 AUDIO: Válassza ki a többnyelvű forrás hangját vagy a kettős hangot (a műsor forrásától függően).
(Feliratok beállítása)
HELP: Súgó menü megjelenítése.
<</>>/>>/11
REC: Az aktuálisan megtekintett műsor rögzítése USB HDD eszközre.
EXIT
7 (Teljesítmény) 8 Távvezérlő érzékelője / LED
1 Csak egyes régiók/országok/TV-készülék típusok/nyelvek esetén. 2 A Google Segéd vagy a hangalapú keresés használatához internetkapcsolat szükséges. *3 A funkciók támogatása régiótól/országtól/TV modelltól függ.
További információért tekintse meg a Súgó útmutatót.
A TV felszerelése a falra
Az opcionális fali konzol használata (SU-WL450)* (nincs mellékelve)
Vásárlóink figyelmébe:
Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a TV-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését.
Sony viszonteladók és alvállalkozók figyelmébe:
A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartsa be minden biztonsági óvintézkedést.
Fali konzol felszerelési tájékoztató
A fali konzolos felszerelésre vonatkozó útmutatásért olvassa el a fali konzolhoz tartozó felszerelési tudnivalókat az adott TV-típus termékoldalán.
Kövesse az adott típus fali konzoljához mellékelt használati útmutatóban leírtakat. A TV felszerelése megfelelő szaktudást igényel, különösen a készülék súlyát tartó fal teherbírásának megállapítását illetően. - A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért. A készülék falra szerelését szakemberrel végeztesse. - Biztonsági okokból határozottan javasolt az eredeti Sony tartozékok használata, többek között a következők:
— Fali konzol SU-WL450

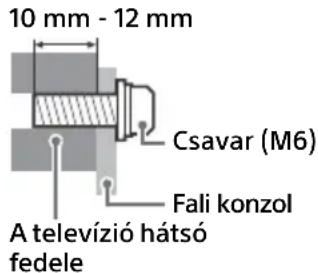

- A fali konzolt a fali konzolhoz mellékelt csavarokkal rögzítse a TV-készülékhez. A mellékelt csavarok kialakítása az ábrának megfelelő, a fali konzol csatlakozófelületétől mérve.
A csavarok hossza és átmérője a fali konzol típusától függően különböző. A mellékelt csavarok helyett más csavarok használata a TV-készülék belső sérülését eredményezheti, illetve a készülék leesését stb. okozhatja.
- A nem használt csavarokat és asztali állványt biztonságos helyen tárolja addig, amíg készen nem áll az asztali állvány rögzítésére. A csavarokat kisgyerekek elől tartsa elzárva.
- Csak egyes régiókban/országokban/TV-modellekben.
Hibaelhárítás
Általános hibaelhárításhoz az alábbi lépéseket kövesse a következő típusú problémák esetén: fekete képernyő, nincs hang, kimerevedett kép, a TV nem reagál, nem található hálózat.
1. Indítsa újra a TV-t a távvezérlő bekapcsológombjának körülbelül öt másodpercig tartó megnyomásával. A TV újraindul. Ha a TV nem áll helyre, próbálja kihúzni a tápkábelt a hálózati aljzatból, majd nyomja meg a TV-n található bekapcsológombot, és engedje fel. Várjon két percet, majd csatlakoztassa a hálózati kábelt. Másik lehetőségként nyomja meg a bekapcsológombot a TV-n körülbelül 40 másodpercig, amíg a TV ki nem kapcsol. 2. Tekintse meg a Súgót a távvezérlő HELP gombjának megnyomásával. 3. Csatlakoztassa a TV-t az internethez, és végezzen el egy szoftverfrissítést. A Sony javasolja, hogy a TV szoftverét tartsa mindig a legfrissebb állapotban. A szoftverfrissítések új funkciókat és teljesítménynövekedést kínálnak.
4. Keresse fel a Sony támogatási webhelyét (információ a jelen kézikönyv végén található).
Ha bedugja a TV-t, előfordulhat, hogy a TV nem kapcsol be egyből, amikor megnyomja a bekapcsológombot a távvezérlőn vagy a TV-n.
A rendszer inicializálása időt vesz igénybe. Várjon körülbelül egy percet, majd próbálja újra.
A távvezérlő nem működik.
Cserélje ki az elemeket. Elfelejtette a szülői zárhoz tartozó jelszót. - Írja be a 9999 PIN-kódot, és adja meg az új PIN-kódot.
A hibaelhárítást illető további információért tekintse meg a Súgót.
Műszaki adatok
Rendszer
Megjelenítő típusa: LCD (folyadékkristályos kijelző), LED háttérvilágítás
TV-rendszer: Országtól/területválasztástól/TV-modelltől függően
Analóg: B/G, D/K, I
Digitális: DVB-T/DVB-C/DVB-T2
Műhold: DVB-S/DVB-S2
Szinrendszer: PAL/SECAM
Fogható csatornák: országtól/
területtől/tv-modelltől függően
Analóg: UHF/VHF/kábel
Digitális: UHF/VHF/kábel
Műhold: 950-2150 MHz KF frekvencia
Hangkimenet: 5 W + 5 W
Vezeték nélküli technológia
IEEE 802.11a/b/g/n protokoll
Bluetooth® 5.0-es verzió
Frekvenciasáv(ok)
| Frekvenciatartomány Kimeneti teljesítmény |
| Vezeték nélküli LAN (Televízión) |
| 2400-2483,5 MHz | < 20,0 dBm |
| 5150-5250 MHz | < 23,0 dBm |
| 5250-5350 MHz | < 23,0 dBm |
| 5470-5725 MHz | < 30,0 dBm |
| 5725-5875 MHz | < 13,98 dBm |
| Bluetooth® (Televízión) |
| 2400-2483,5 MHz < 10,0 dBm |
| Bluetooth® (Távvezérlő) |
| 2400-2483,5 MHz < 10,0 dBm |
Bemeneti/kimeneti csatlakozók
Antenna/kábel
75 Ohm külső antennacsatlakozó VHF/UHF-hez
Műholdantenna
F típusú anya csatlakozó, 75 Ohm.
DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es
kapcsolójel, egykábeles terjesztés EN50494.
HDMI IN 1/2/3 (HDCP 1.4 kompatibilis)
Video:
HDMI videoformátumok:
480i, 480p, 576i, 576p, 720p (50 Hz, 60 Hz), 1080i (50 Hz, 60 Hz), 1080p (24 Hz, 30 Hz, 50 Hz, 60 Hz)
HDMI PC támogatott formátumok:
640 × 480 @ 60 Hz, 800 × 600 @ 60 Hz, 1024 × 768 @ 60 Hz, 1360 × 768 @ 60 Hz
Audio:
Kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio
Digitális optikai csatlakozó (kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio)
(sztereo mini csatlakozó) Fejhallgató
1,2 (HDDREC)
A1. USB-csatlakozó támogatja a High Speed USB (USB 2.0) szabványt
A 2. USB-csatlakozó támogatja a High Speed USB (USB 2.0) szabványt
Feltételes hozzáférési modul (CAM) nyílása
LAN
10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A kommunikáció sebessége és minősége nem garantált.)
Tápellátás, adatlap és egyebek
Tápellátás
220V-240VAC, 50Hz
Energiahatékonysági osztály*2
KD-32W800: A+
KD-32W804: A+
Képernyőméret (átlósan mérve) (Kb.)
KD-32W800: 80,0 cm / 32 hüvelyk
KD-32W804: 80,0 cm / 32 hüvelyk
Teljesítményfelvétel²
[Normál] Üzemmódban
KD-32W800: 60 W
KD-32W804: 60 W
Éves energiafogyasztás
KD-32W800: 47 kWh
KD-32W804: 47 kWh
Energiafogyasztás készenléti
üzemmódban
10,50 W (10 W szoftver-/EPG-frissítési üzemmódban)
Kijelző felbontása (vízszintes × függőleges)
(képpont)
1366 × 768
Kimeneti áramerősség
500 mA (USB1 és USB2 esetén)
Méretek (Kb.) (szé × ma × mé) (cm)
asztali állvánnyal
KD-32W800: 73,3 × 46,8 × 18,9
KD-32W804: 73,3 × 46,8 × 18,9
asztali állvány nélkül
KD-32W800: 73,3 × 43,5 × 7,8
KD-32W804: 73,3 × 43,5 × 7,8
Tömeg (kb.) (kg)
asztali állvánnyal
KD-32W800: 5,0
KD-32W804: 5,0
asztali állvány nélkül
KD-32W800: 4,9
KD-32W804: 4,9
Egyebek
Külön megvásárolható tartozékok
Fali konzol: SU-WL450
Üzemi hőmérséklet: 0 °C - 40 °C között
Működési páratartalom: 10% - 80% RH relatív
páratartalom között (kicsapódás nélkül)
1 Csatlakoztassa hangrendszerét a HDMI IN 1 aljzathoz, hogy a TV audiojelei eljussanak a hangrendszeréhez. 2 Ez az információ az EU és más olyan országok számára szól, amelyek vonatkozó szabályozása az EU energiahatékonysági rendeletén alapul. 3 Energiafogyasztás kWh/év értékben kifejezve, amely adat olyan televízió készenléti teljesítményfelvételén alapul, amelyet 365 napon keresztül napjában 4 órát üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ. 4 Energiafogyasztás kWh/év értékben kifejezve, amely adat olyan televízió készenléti teljesítményfelvételén alapul, amelyet 365 napon keresztül napjában 8 órát üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ. 5 A megadott készenléti energiafogyasztást akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat. 6 Ha a tv-készülék csatlakoztatva van a hálózathoz, az energiafogyasztás készenléti üzemmódban megnő.
Megjegyzés
A külön megvásárolható tartozék elérhetősége az országtól/régiótól/tv-típustól/árukészlettől függ. A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak. - A Google Segéd használatához különböző szolgáltatásokra és alkalmazásokra történő előfizetésre lehet szükség, valamint további feltételek és/vagy költségek merülhetnek fel. A jelen kézikönyvben található termék lap a következőhöz készült: BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET (EU) 1062/2010. Látogasson el a webhelyre az (EU) 2019/2013 információkért.
Megjegyzések a digitális tv-funkcióról
- Előfordulhat, hogy a digitális TV (digitális földfelszíni videoadás, műholdas- és kábeltelevízió), az interaktív szolgáltatások és a hálózati funkciók nem érhetők el minden országban vagy területen. Lehetséges, hogy egyes funkciók nincsenek engedélyezve vagy nem működnek megfelelően bizonyos szolgáltatók és hálózati környezetek használata esetén. Egyes TV-szolgáltatók díjat számolhatnak fel a szolgáltatásaikért.
- Ez a TV támogatja az MPEG-2, H.264/MPEG-4 AVC és H.265/HEVC kodekeket használó digitális műsorszolgáltatást, de nem garantálható, hogy az idővel esetlegesen változó összes szolgáltatóval/szolgáltatásjellel kompatibilis lesz.
A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban. A gyártás a Dolby Laboratories licencengedélyével történt. Dolby, Dolby Audio és a dupla D szimbólum a Dolby Laboratories Licensing Corporation védjegyei. - A Google TV és a kapcsolódó logók a Google LLC védjegyei. - A Netflix a Netflix, Inc. bejegyzett védjegye. A DiSEqCTM az EUTELSAT védjegye. Ez a tv-készülék támogatja a DiSEqC 1.0 szabványt. Ez a tv-készülék nem motoros antennák vezérlésére lett tervezve. A TUXERA a Tuxera Inc. cég Egyesült Államokban és más országokban bejegyzett védjegye. - Minden egyéb védjegy a megfelelő tulajdonosok tulajdonát képezi.
Termékregisztrációs szám (BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET, (EU) 2019/2013)
KD-32W800: (448133),
- A modellazonosító utáni „/1" érték új termékregisztrációs számot hoz létre az EPREL-adatbázisban a 2023 márciusától életbe lépő Tier 2 követelményeknek megfelelően. Kérjük, tekintse meg a termékhez mellékelt energiacímkét annak megerősítéséhez, hogy melyik modellazonosító felel meg az egységnek.
