INSTRUKCJA OBSŁUGI KD32W804 SONY
Ten telewizor jest dostarczany z następującymi instrukcjami. Prosimy o zachowanie instrukcji do wykorzystania w przyszłości.
Przewodnik ustawień
- Instalacja i konfiguracja telewizora.
Przewodnik (ta instrukcja) / Dokumentacja bezpieczeństwa
- Informacja dotycząca bezpieczeństwa, pilota, rozwiązywanie problemów, instalacja na ścianie, dane techniczne itp.
Przewodnik pomocniczy (Instrukcja ekranowa)
- Ustawienia, funkcje, połączenia z Internetem, rozwiązywanie problemów itp.
- Aby ją otworzyć, naciśnij na pilocie przycisk HELP, a następnie wybierz Przewodnik pomocniczy.
- Możesz skorzystać z Przewodnika pomocniczego za pomocą SMARTona.
Menu ustawień mogą zostać zmienione bez powiadomienia.
WAŻNE - Przed użyciem produktu Sony przeczytaj Umowę licencyjną oprogramowania użytkownika końcowego.
Korzystanie z produktu oznacza akceptację Umowy licencyjnej oprogramowania użytkownika końcowego. Umowa licencyjna na oprogramowanie między Tobą a Sony jest dostępna online na stronie Sony (https://www.sony.net/tv-software-licenses3/) lub na ekranie produktu. Naciśnij przycisk (szybkie ustawienia) na pilocie i wybierz opcję [Ustawienia] → [Ustawienia urządzenia] → [Informacja] → [Informacja prawna] → [Uwagi licencyjne].
Uwaga
- Przed przystąpieniem do eksploatacji telewizora należy zapoznać się z częścią „Informacja dotycząca bezpieczeństwa".
- Aby zapoznać się z dodatkowymi informacjami na temat bezpieczeństwa, przeczytaj dostarczoną dokumentację bezpieczeństwa. Zdjęcia ilustracyjne użyte w Przewodniku ustawień i w tej instrukcji mają charakter jedynie poglądowy i mogą się różnić od rzeczywistego produktu. Znak "/" widoczny obok nazwy modelu odpowiada wartości liczbowej powiązanej z projektem, kolorem lub systemem telewizyjnym.
Lokalizacja etykiety identyfikacyjnej
Etykiety z numerem modelu, datą produkcji (rok i miesiąc)* oraz specyfikacją elektryczną znajdują się z tyłu telewizora lub opakowania.
- Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora.
WAŻNA UWAGA
Sony Corporation niniejszym oświadcza, że typy urządzeń radiowych KD-32W800, KD-32W804 są zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://compliance.sony.eu
Dla tego sprzętu radiowego mają zastosowanie poniższe ograniczenia dotyczące użytkowania lub wymóg uzyskania zezwolenia na użytkowanie obowiązujące w AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:
Pasmo 5150 - 5350 MHz jest ograniczone wyłącznie do zastosowań wewnątrz pomieszczeń.
Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej.
Instalacja
- Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.
- Ustaw telewizor na stabilnej, równej powierzchni tak, aby zapobiec ryzyku jego przewrócenia i spowodowania obrażeń ciała lub uszkodzenia mienia. Zainstaluj telewizor w miejscu, w którym nie może zostać pociągnięty, popchnięty lub przewrócony.

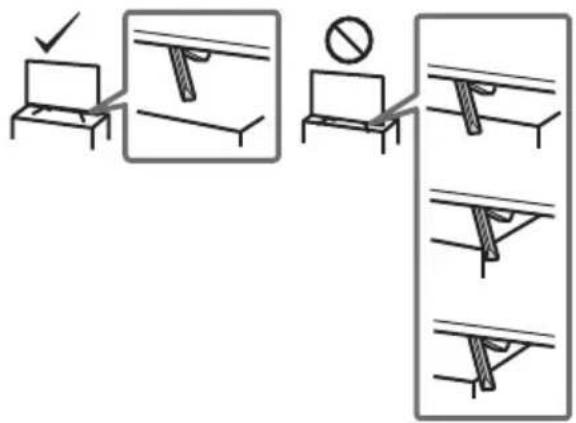

Zainstaluj telewizor w taki sposób, aby podstawa telewizora nie wystawała poza stojak (nie należy do wyposażenia). Jeśli podstawa telewizora wystaje poza stojak, może to spowodować przewrócenie i upadek telewizora, a w efekcie obrażenia osobiste lub uszkodzenia telewizora.
Transport
- Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.
- Do przenoszenia dużego odbiornika TV potrzeba dwóch lub więcej osób.
- Przenosząc telewizor w rękach, należy go trzymać tak jak na rysunku. Nie wolno naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu.
- Przy podnoszeniu lub przenoszeniu telewizora należy go dobrze chwycić od spodu.
- Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.
- Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.

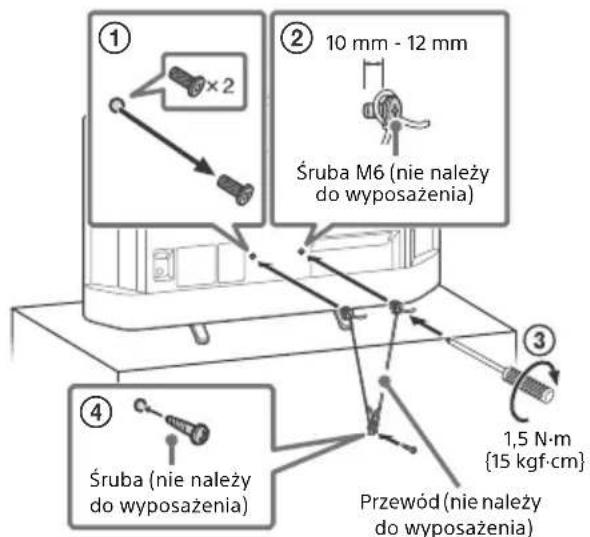

Zabezpieczenie przed przewróceniem

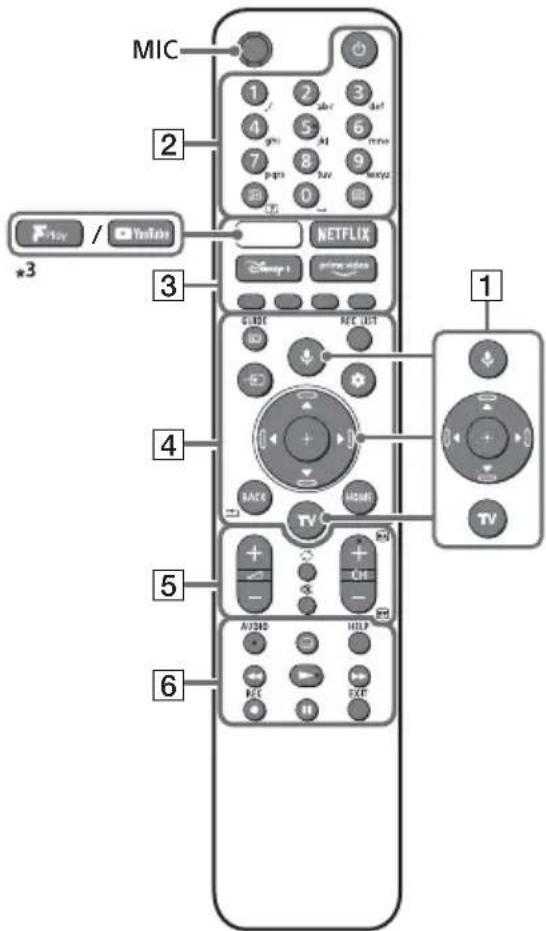

Pilot telewizora
Kształt, układ, dostępność i działanie funkcji przycisków pilota mogą się różnić w zależności od regionu/kraju/modelu/ustawień telewizora.
Użyj Asystenta Google*1*2 lub wyszukiwania głosowego*2. Aby uzyskać wskazówki na temat sterowania telewizorem, naciśnij przycisk mikrofonu na pilocie i wypowiedz frazę „wskazówki głosowe".*1
/ / / / : Nawigacja w menu ekranowym i wybór opcji.
TV: Przełącz na wejście.
② (Zasilanie)
Przyciski numeryczne
+ / (Wyświetlanie informacji/tekstu) Wyświetlanie informacji. (Tekst): Wyświetlanie informacji tekstowych.
3 (YouTubeTM/Freeview Play)³/ NETFLIX / Disney+ / Prime Video / Kolorowe przyciski 4 GUIDE Wyświetl cyfrowy przewodnik po programach telewizyjnych.
REC LIST: Wyświetlenie listy nagrań urządzenia USB HDD.
→ (Wybór wejścia): Wyświetlanie i wybieranie źródła sygnału wejściowego itp. (Szybkie ustawienia): Wyświetlenie szybkich ustawień.
BACK/
HOME
5 +/-(Głośność)
(）/poprzednia（）strona.
6 AUDIO: Wybór dźwięku źródła wielojęzykowego lub podwójnego dźwięku (w zależności od źródła programu).
Tryb napisów)
HELP: Wyświetlanie menu pomocy.
REC: Nagrywanie aktualnie oglądanego programu na dysku USB HDD.
EXIT
7 (Zasilanie) 8 Czujnik pilota zdalnego sterowania / LED
1 Włączanie w przypadku niektórych regionów/krajów/modeli telewizora/języków. 2 Asystent Google lub wyszukiwanie głosowe wymaga połączenia z Internetem. *3 Obsługa funkcji zależy od regionu/kraju/modelu telewizora.
Dodatkowe informacje
można znaleźć w
Przewodniku pomocniczym.
Używanie opcjonalnego Uchwytu ściennego (SU-WL450)* (nie należy do wyposażenia)
Do klientów:
Ze względu na ochronę produktu i zapewnienie bezpieczeństwa firma Sony zaleca, aby montaż tego telewizora był wykonywany przez przedstawicieli firmy Sony lub licencjonowanych wykonawców. Nie próbować wykonywać montażu samodzielnie.
Do dystrybutorów firmy Sony i
licencjonowanych wykonawców:
Zwracać uwagę na bezpieczeństwo podczas montażu, konserwacji okresowej i sprawdzania tego produktu.
Aby uzyskać instrukcje montażu Uchwytu ściennego, zobacz Informacje dotyczące montażu (Uchwyt ścienny) na stronie produktu swojego modelu telewizora.
- Postępuj zgodnie z instrukcjami dostarczonymi z Uchwytem ściennym dla danego modelu. Do zamontowania tego telewizora wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby unieść ciężar telewizora. Firma Sony nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłową obsługą lub montażem. Montaż uchwytu na ścianie należy zlecić wykwalifikowanemu instalatorowi.
- Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony: Uchwyt ścienny SU-WL450
- Podczas montażu Uchwytu ściennego do telewizora należy używać śrub dostarczonych razem z Uchwytem ściennym. Dostarczone śruby są zaprojektowane w sposób pokazany na ilustracji w przypadku pomiaru od powierzchni mocującej Uchwytu ściennego. Średnica i długość śrub różnią się w zależności od modelu Uchwytu ściennego. Stosowanie śrub nie dostarczanych w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp.
10 mm - 12 mm Pokrywa tylna telewizora
- Nieużywane śruby i podstawę należy przechowywać w bezpiecznym miejscu z przeznaczeniem do zamontowania w przyszłości. Śruby należy przechowywać poza zasięgiem dzieci.
- Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora.
Rozwiązywanie problemów
W celu rozwiązania ogólnych problemów, takich jak: czarny ekran, brak dźwięku, zawieszony obraz, brak reakcji telewizora lub utrata sygnału sieciowego, wykonaj następujące czynności.
1 Uruchom telewizor ponownie, naciskając przycisk zasilania na pilocie przez pięć sekund. Telewizor zostanie uruchomiony. Jeżeli telewizor nie zacznie ponownie działać, spróbuj odłączyć przewód sieciowy, a następnie naciśnij i puść przycisk zasilania na telewizorze. Poczekaj dwie minuty i podłącz przewód zasilający. Ewentualnie naciśnij przycisk zasilania na telewizorze i przytrzymaj go przez około 40 sekund do momentu, aż telewizor włączy się. 2 Zapoznaj się z menu Pomoc, naciskając przycisk HELP na pilocie.
3 Podłącz telewizor do Internetu i wykonaj aktualizację oprogramowania. Firma Sony zaleca aktualizację oprogramowania telewizora. Aktualizacja oprogramowania zawiera nowe funkcje i ulepszenia wydajności. 4 Odwiedź stronę wsparcia firmy Sony (informacje podane na końcu niniejszej instrukcji).
Gdy telewizor zostanie podłączony, przez pewien czas może się nie włączyć pomimo naciskania przycisku zasilania na pilocie lub telewizorze.
Uruchomienie systemu wymaga trochę czasu.
Należy odczekać chwilę, następnie spróbować włączyć telewizor ponownie.
Pilot nie działa.
Wymień baterie. Zapomniano hasła do blokady rodzicielskiej. - Wprowadź numer 9999 jako kod PIN i wprowadź nowy PIN.
Aby uzyskać więcej informacji o rozwiązywaniu problemów, patrz Przewodnik pomocniczy.
Dane techniczne
System
System panelu: Panel z wyświetlaczem ciekłokrystalicznym (LCD), Podświetlenie LED
System TV: W zależności od kraju/wybranego regionu/modelu telewizora
Analogowy: B/G, D/K, I
Cyfrowy: DVB-T/DVB-C/DVB-T2
Satelita: DVB-S/DVB-S2
System kolorów: PAL/SECAM
Zakres kanałów: W zależności od kraju/wybranego regionu/modelu telewizora
Analogowy: UHF/VHF/kabel
Satelita: częstotliwość 950-2150 MHz
Wyjście dźwięku: 5 W + 5 W
Technologia bezprzewodowa
Protokół IEEE 802.11a/b/g/n
Bluetooth® wer. 5.0
Pasma częstotliwości
| Zakres częstotliwość Moc wyjsciowa |
| Bezprzemodate sąć LAN (Telewizor) |
| 2400-2483,5 MHz | < 20,0 dBm |
| 5150-5250 MHz | < 23,0 dBm |
| 5250-5350 MHz | < 23,0 dBm |
| 5470-5725 MHz | < 30,0 dBm |
| 5725-5875 MHz | < 13,98 dBm |
| Bluetooth® (Telewizor) |
| 2400-2483,5 MHz < 10,0 dBm |
| Bluetooth® (Pilot) |
| 2400-2483,5 MHz < 10,0 dBm |
Gniazda wejścia/wyjścia
Antena/kabel
75-omowa antena zewnętrzna VHF/UHF
Antena satelitarna
Żeńskie złącze typu F, 75 omów.
DiSEqC 1.0, LNB 13 V/18 V i sygnał 22 kHz
Dystrybucja za pomocą kabla EN50494.
HDMI IN 1/2/3 (Zgodność z HDCP 1.4)
Wideo:
Format wideo HDMI:
480i, 480p, 576i, 576p, 720p (50 Hz, 60 Hz), 1080i (50 Hz, 60 Hz), 1080p (24 Hz, 30 Hz, 50 Hz, 60 Hz)
Obsługiwany format HDMI PC:
640×480@60 Hz, 800×600@60 Hz,
1024×768@60 Hz, 1360×768@60 Hz
Audio:
PCM: 32/44,1/48 kHz 16/20/24 bity, Dolby Audio
ARC (Audio Return Channel) (Tylko port HDMI 1)*1
W trybie ARC
Dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby Audio
Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby Audio)
(mini jack stereo)
Słuchawki
1,2 (HDD REC)
Gniazdo CAM (moduł dostępu warunkowego)
LAN
Gniazdo 10BASE-T/100BASE-TX (Prędkości połączenia zależą od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji.)
Moc, karta produktu i inne
Wymagania dotyczące zasilania
220 V - 240 V (prąd zmienny), 50 Hz
Klasa efektywności energetycznej*
KD-32W800: A+
KD-32W804: A+
Wielkość ekranu (przekątna) (ok.)
KD-32W800: 80,0 cm / 32 cale
KD-32W804: 80,0 cm / 32 cale
Pobór mocy*
W trybie [Standardowy]
KD-32W800: 60 W
KD-32W804: 60 W
Roczne zużycie energii*
KD-32W800: 47 kWh rocznie
KD-32W804: 47 kWh rocznie
Pobór mocy w trybie czuwania 2 5*6
0,50 W (10 W w trybie aktualizacji
oprogramowania lub elektronicznego przewodnika po programach)
Rozdzielczość wyświetlacza (poziom × pion)
(piksele)
1366 × 768
Wartości znamionowe wyjścia
500 mA (w przypadku USB1 i USB2)
Wymiary (przybliżone) (szer. × wys. × gł.) (cm)
z podstawą
KD-32W800: 73,3 × 46,8 × 18,9
KD-32W804: 73,3 × 46,8 × 18,9
bez podstawy
KD-32W800: 73,3 × 43,5 × 7,8
KD-32W804: 73,3 × 43,5 × 7,8
Waga (przybliżona) (kg)
z podstawą
KD-32W800: 5,0
KD-32W804: 5,0
bez podstawy
KD-32W800: 4,9
KD-32W804: 4,9
Inne
Wyposażenie dodatkowe
1 Podłącz zestaw audio do HDMI IN 1, aby doprowadzić dźwięk telewizora do zestawu audio. 2 Informacja ta dotyczy krajów UE oraz innych krajów, których odnośne przepisy opierają się na Rozporządzeniu UE w sprawie etykietowania energetycznego. 3 Zużycie energii w kWh rocznie, w oparciu o wyliczenia zużycia energii dla telewizora pracującego 4 godziny dziennie przez 365 dni w roku. Rzeczywiste zużycie energii zależy od sposobu korzystania z telewizora. 4 Zużycie energii w kWh rocznie, w oparciu o wyliczenia zużycia energii dla telewizora pracującego 8 godzin dziennie przez 365 dni w roku. Rzeczywiste zużycie energii zależy od sposobu korzystania z telewizora. 5 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych. 6 Pobór mocy w trybie czuwania wzrośnie przy połączeniu telewizora z siecią.
Uwaga
- Dostępność wyposażenia opcjonalnego zależy od kraju, regionu, modelu telewizora i stanu magazynowego. Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.
- Mogą być wymagane subskrypcje usług i aplikacje, a podczas korzystania z Asystenta Google mogą obowiązywać dodatkowe warunki i / lub opłaty. Karta produktu w niniejszym podręczniku odnosi się do ROZPORZĄDZENIA DELEGOWANEGO KOMISJI (UE) 1062/2010. W celu uzyskania informacji na temat Rozporządzenia (UE) 2019/2013 należy skorzystać z odpowiedniej witryny internetowej.
- Telewizja cyfrowa (naziemna DVB, satelitarna i kablowa), usługi interaktywne i funkcje sieciowe mogą nie być dostępne we wszystkich krajach lub obszarach. Niektóre funkcje mogą nie być włączone lub mogą nie działać poprawnie w przypadku niektórych dostawców i środowisk sieciowych. Niektórzy dostawcy usług telewizyjnych mogą pobierać opłaty za swoje usługi.
- Ten telewizor obsługuje nadawanie cyfrowe z użyciem kodeków MPEG-2, H.264/MPEG-4 AVC i H.265/HEVC, ale nie może zagwarantować zgodności ze wszystkimi sygnałami operatorów/usług, które mogą się zmienić z biegiem czasu.
- Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
- Wyprodukowano na licencji Dolby Laboratories. Dolby, Dolby Audio i symbol z podwójnym D są znakami towarowymi firmy Dolby Laboratories Licensing Corporation.
- Google TV i powiązane logotypy są zastrzeżonymi znakami towarowymi firmy Google LLC.
- Netflix jest zarejestrowanym znakiem towarowym firmy Netflix, Inc.
- DiSEqC™ jest znakiem towarowym firmy EUTELSAT. Ten telewizor obsługuje standard DiSEqC 1.0. Ten telewizor nie służy do sterowania antenami z napędem.
- TUXERA jest zastrzeżonym znakiem towarowym firmy Tuxera Inc. w USA i innych krajach.
- Wszystkie inne znaki towarowe są własnością ich właścicieli.
Numer rejestracji produktu (ROZPORZĄDZENIE DELEGOWANE KOMISJI (UE) 2019/2013)
KD-32W800: (448133), KD-32W800/1 : (1278989), KD-32W804: (448136), KD-32W804/1 : (1278991)
- Identyfikator modelu, po którym następuje „/1“, zapewnia nowy numer rejestracyjny produktu w bazie danych EPREL zgodnie z wymogami Tier 2 obowiązującymi od marca 2023 r. Proszę zapoznać się z etykietą energetyczną dołączoną do tego produktu, aby potwierdzić, jaki identyfikator modelu odpowiada Państwa urządzeniu.
