NÁVOD K OBSLUZE KD32W804 SONY
Digitální: UHF/VHF/kabel

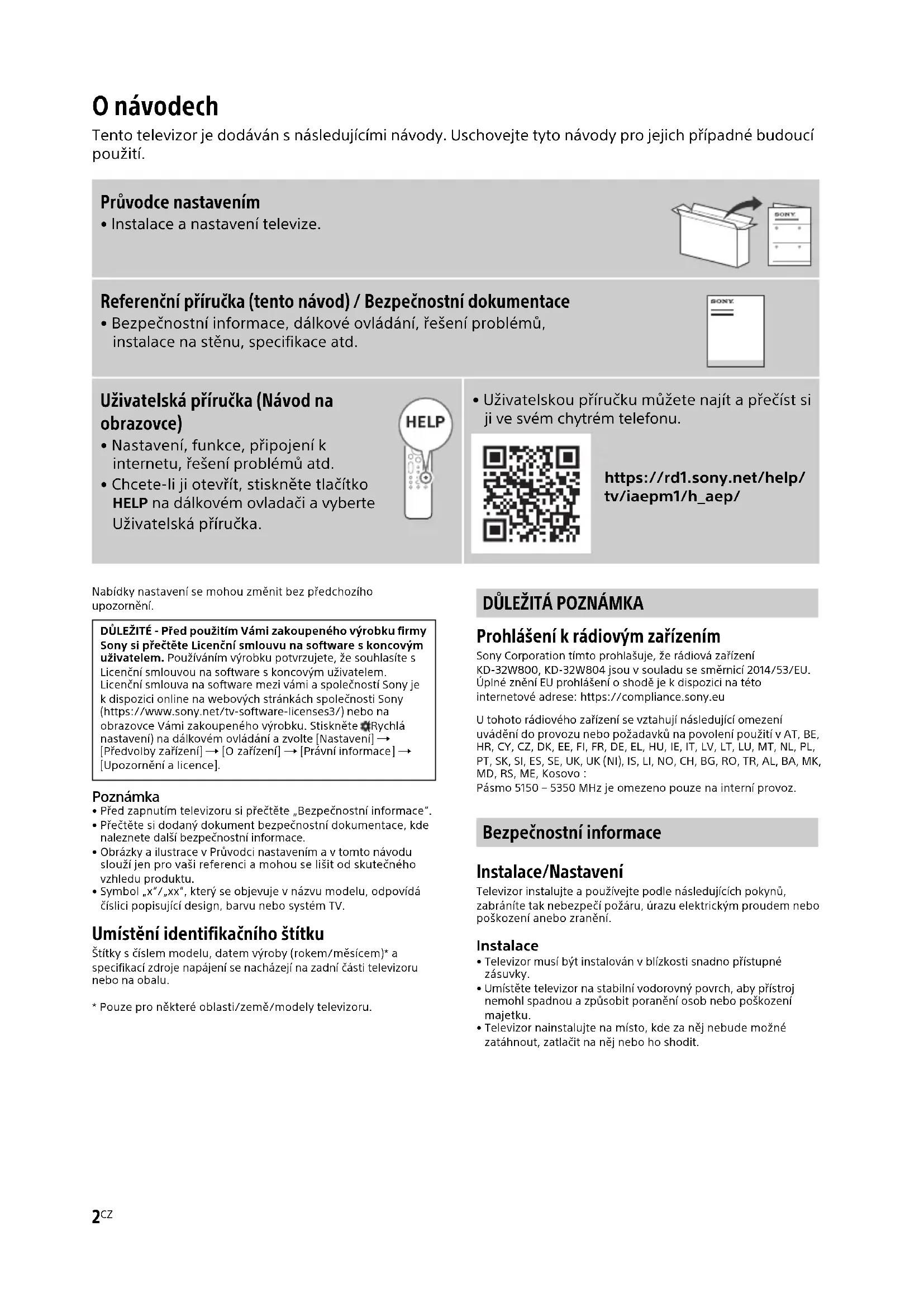

Tento televizor je dodáván s následujícími návody. Uschovejte tyto návody pro jejich případné budoucí použití.
Průvodce nastavením
- Instalace a nastavení televize.
Referenční příručka (tento návod) / Bezpečnostní dokumentace
- Bezpečnostní informace, dálkové ovládání, řešení problémů, instalace na stěnu, specifikace atd.
Uživatelská příručka (Návod na obrazovce)
- Nastavení, funkce, připojení k internetu, řešení problémů atd.
- Chcete-li ji otevřít, stiskněte tlačítko HELP na dálkovém ovladači a vyberte Uživatelská příručka.
Uživatelskou příručku můžete najít a přečíst si ji ve svém chytrém telefonu.
- Před zapnutím televizoru si přečtěte „Bezpečnostní informace“.
- Přečtěte si dodaný dokument bezpečnostní dokumentace, kde naleznete další bezpečnostní informace. Obrázky a ilustrace v Průvodci nastavením a v tomto návodu slouží jen pro vaši referenci a mohou se lišit od skutečného vzhledu produktu.
- Symbol vx / vxx , který se objevuje v názvu modelu, odpovídá číslici popisující design, barvu nebo systém TV.
Umístění identifikačního štítku
Štítky s číslem modelu, datem výroby (rokem/měsícem)* a specifikací zdroje napájení se nacházejí na zadní části televizoru nebo na obalu.
- Pouze pro některé oblasti/země/modely televizoru.
DŮLEŽITÁ POZNÁMKA
Prohlášení k rádiovým zařízením
Společnost Sony Corporation tímto prohlašuje, že rádiová zařízení KD-32W800, KD-32W804 jsou v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: https://compliance.sony.eu
U tohoto rádiového zařízení se vztahují následující omezení uvádění do provozu nebo požadavky na povolení použití v AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:
Pásmo 5150 - 5350 MHz je omezeno pouze na vnitřní provoz.
Instalace/Nastavení
Televizor instalujte a používejte podle následujících pokynů, zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění.
Instalace
- Televizor musí být instalován v blízkosti snadno přístupné zásuvky. Umístěte televizor na stabilní vodorovný povrch, aby přístroj nemohl spadnout a způsobit poranění osob nebo poškození majetku.
- Televizor nainstalujte na místo, kde za něj nebude možné zatáhnout, zatlačit na něj nebo ho shodit.

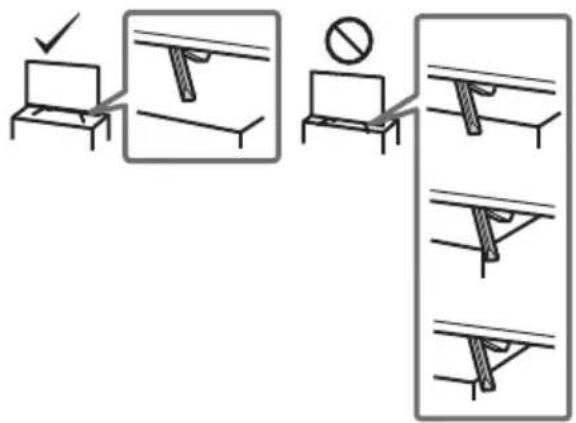

- Televizor nainstalujte tak, aby stolní stojan televizoru nepřečníval z podstavce televizoru (není součástí dodávky). Pokud by stolní stojan přečníval z podstavce televizoru, mohl by se televizor překlopit, spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.
Přeprava
- Před přemístěním televizoru odpojte všechny kabely. K přenosu velkého televizoru jsou nutné dvě nebo více osob. Když přenášíte TV v rukou, držte jej, jak je znázorněno níže. Netlačte na LCD panel a rám okolo obrazovky. Při zdvihnutí TV pevně držte za spodní stranu.
Při přenášení televizoru dbejte na to, aby do ničeho nenarazil nebo nadměrně nevibroval. - Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

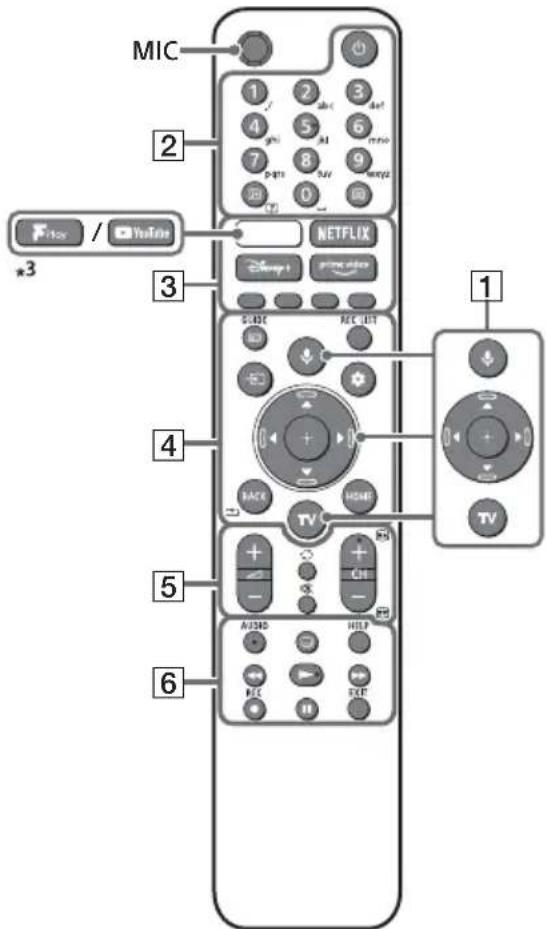

Dálkové ovládání a televizor
Tvar dálkového ovladače, rozložení, dostupnost a funkce tlačítek dálkového ovladače se může lišit v závislosti na zemi, oblasti, modelu televizoru a nastavení televizoru.
1 (Mikrofon)/Asistent Google):
Použijte Asistent Google*1*2 nebo hlasové vyhledávání*2. Tipy, jak ovládat váš televizor, získáte stisknutím tlačítka mikrofonu a vyslovením fráze „tipy pro hlasové povely“.
Δ / / / / Navigace a výběr v nabídce na obrazovce.
TV: Zapněte do vstupu.
2 (Napájení)
Číselná tlačítka
+Informace/Odhalení textu): Zobrazte informace.
日 (Text): Zobrazte textové informace.
3 (YouTube™/Freeview Play)*³/ NETFLIX / Disney+ / Prime Video / Barevná tlačítka
4 GUIDE: zobrazení digitálního programového průvodce televizoru.
REC LIST: Zobrazte seznam nahrávek Rec na USB HDD.
→ (Volba vstupu): Zobrazte a zvolte vstupní zdroj atd.
(Rychlá nastavení): Zobrazit rychlá nastavení.
BACK/*
HOME
5 +/- (Hlasitost)
(Skok)
(Ztišit)
CH +/- / 三 / : Vyberte příslušný kanál nebo následující (3) / předchozí (3) stránku.
6 AUDIO: Vybere zvuk vícejazyčného zdroje nebo duální zvuk (v závislosti na zdroji programu).
(Nastavení titulků)
HELP: Zobrazte nabídku nápovědy.
<</>>/>>/11
REC: Nahrajte právě sledovaný program na USB HDD.
EXIT
7 (Napájení) 8 Čidlo dálkového ovládání / LED
1 Pouze pro některé oblasti/země/modely televizoru/jazyky. 2 Asistent Google nebo hlasové vyhledávání vyžaduje připojení k internetu. *3 Podpora funkce závisí na regionu/zemi / modelu televizoru.
Více informací naleznete v dokumentu Uživatelská příručka.
Montáž televizoru na zeď
Používání volitelného Nástěnného držáku (SU-WL450)* (není součástí dodávky)
Pro zákazníky:
Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.
Prodejci a dodavatelé Sony:
Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.
Pokyny k instalaci Nástěnného držáku na stěnu naleznete v části Informace o instalaci (Nástěnný držák) na stránce produktu modelu televizoru.
- Řiďte se pokyny dodanými s Nástěnným držákem pro váš model. Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zeď unese hmotnost televizoru.
- Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací. Montáž TV na stěnu smí provádět pouze kvalifikovaný servisní personál. Z bezpečnostních důvodů důrazně doporučujeme používání příslušenství Sony včetně: -Nástěnný držák SU-WL450. Když k TV připevňujete Nástěnný držák, použijte šrouby dodané s Nástěnným držákem. Dodané šrouby jsou navrženy k použití, jak je vyznačeno na obrázku, měřeno od montážního povrchu Nástěnného držáku. Průměr a délka šroubů se liší podle modelu Nástěnného držáku. Použití jiných šroubů může mít za následek vnitřní poškození televizoru nebo způsobit jeho pád apod.
Ujistěte se, že nepoužité šrouby a stolní stojan budou uchovány na bezpečném místě do doby, kdy budete chtít stolní stojan připevnit. Šrouby uchovávejte mimo dosah malých dětí. * Pouze pro některé oblasti/země/modely televizoru.
Řešení problému
Při obecném řešení problému, jako jsou černá obrazovka, nehrající zvuk, nehybný obraz, nereagující televizor nebo ztráta signálu, postupujte následovně.
1 Vypněte televizor stisknutím tlačítka napájení na dálkovém ovladači přibližně na 5 sekund a znovu zapněte. Televizor se restartuje. Pokud se funkce televizoru neobnoví, zkuste jej odpojit od zdroje napájení, poté stiskněte a uvolněte tlačítko napájení na televizoru. Počkejte tři minuty a TV opět připojte ke zdroji napájení. Nebo stiskněte tlačítko zapínání na televizoru asi na 40 sekund, dokud se televizor nevypne. 2 Více informací naleznete v nabídce nápovědy po stisknutí tlačítka HELP na dálkovém ovladači. 3 Připojte televizor k internetu a aktualizujte software. Společnost Sony doporučuje udržovat software televizoru aktualizovaný. Softwarové aktualizace poskytují nové funkce a vylepšení výkonu. 4 Navštivte internetové stránky podpory Sony (informace naleznete na konci tohoto návodu).
Když televizor odpojíte, je možné, že televizor nebude možné nějakou dobu zapnout, i když stisknete tlačítko napájení na dálkovém ovladači nebo na televizoru.
Inicializace systému nějakou dobu trvá. Počkejte přibližně jednu minutu, potom to zkuste znovu.
Dálkové ovládání nefunguje.
Vyměňte baterie.
Zapomněli jste heslo rodičovského zámku.
- Zadejte 9999 pro kód PIN a zadejte nový PIN.
Další informace o řešení problémů naleznete v Uživatelské příručce.
Specifikace
Systém
Systém panelu: Panel LCD (displej s kapalnými krystaly), Podsvícení LED
TV systém: Závisí na oblasti, zemi nebo modelu
televizoru
Analogové: B/G, D/K, I
Digitální: DVB-T/DVB-C/DVB-T2
Satelitní: DVB-S/DVB-S2
Barevný systém: PAL/SECAM
Výběr kanálů: Závisí na oblasti, zemi nebo
modelu televizoru
Analogové: UHF/VHF/kabel
Satelitní: mezifrekvenční kmitočet 950-2150 MHz
Zvukový výstup: 5 W + 5 W
Bezdrátová technologie
Protokol IEEE 802.11a/b/g/n
Verze Bluetooth® 5.0
| Frekvenční rozsah Výstupné výkon |
| Bezdrátová sít LAN (Televize) |
| 2400-2483,5 MHz | < 20,0 dBm |
| 5150-5250 MHz | < 23,0 dBm |
| 5250-5350 MHz | < 23,0 dBm |
| 5470-5725 MHz | < 30,0 dBm |
| 5725-5875 MHz | < 13,98 dBm |
| Bluetooth® (Televize) |
| 2400-2483,5 MHz < 10,0 dBm |
| Bluetooth® (Dálkové ovládání) |
| 2400-2483,5 MHz < 10,0 dBm |
Vstupní/Výstupní konektory
Anténa/kabel
75 ohmová externí zásuvka pro VHF/UHF
Satelitní anténa
Konektor typu F (zásuvka), 75 ohmová.
DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, rozvod signálu jediným kabelem EN50494.
HDMI IN 1/2/3 (kompatibilní s HDCP 1.4)
Video:
Formát HDMI video:
480i, 480p, 576i, 576p, 720p (50 Hz, 60 Hz), 1080i (50 Hz, 60 Hz), 1080p (24 Hz, 30 Hz, 50 Hz, 60 Hz)
Podporovaný formát HDMI PC:
640 × 480 @ 60 Hz, 800 × 600 @ 60 Hz, 1024 × 768 @ 60 Hz, 1360 × 768 @ 60 Hz
Audio:
Dvoukanálový lineární PCM: 48 kHz 16 bitů, Dolby Audio
Digitální optický konektor jack (dvoukanálový lineární PCM: 48 kHz 16 bitů, Dolby Audio)
USB port 1 podporuje vysokorychlostní USB (USB 2.0)
USB port 2 podporuje vysokorychlostní USB (USB 2.0)
Konektor 10BASE-T/100BASE-TX (V závislosti na provozním prostředí sítě se rychlost připojení může lišit. Rychlost a kvalita komunikace nejsou zaručeny.)
Napájení, specifikace produktu a další
Třída energetické účinnosti²
KD-32W800: A+
KD-32W804: A+
Velikost obrazovky (úhlopříčka) (přibl.)
KD-32W800: 80,0 cm / 32 palců
KD-32W804: 80,0 cm / 32 palců
Spotřeba elektrické energie*
V režimu [Standardní]
KD-32W800: 60 W
KD-32W804: 60 W
Roční spotřeba energie*2
KD-32W800: 47 kWh za rok
KD-32W804: 47 kWh za rok
Spotřeba elektrické energie v pohotovostním režimu*2*5*6
0,50 W (10 W v režimu aktualizace softwaru/ EPG)
Rozlišení displeje (vodorovně × svisle) (pixel) 1366×768
Vlastnosti výstupu
500 mA (pro USB1 a USB2)
Rozměry (přibl.) (š × v × h) (cm)
se stolním stojanem
KD-32W800: 73,3 × 46,8 × 18,9
KD-32W804: 73,3 × 46,8 × 18,9
bez stolního stojanu
KD-32W800: 73,3 × 43,5 × 7,8
KD-32W804: 73,3 × 43,5 × 7,8
Hmotnost (přibl.) (kg)
se stolním stojanem
KD-32W800: 5,0
KD-32W804: 5,0
bez stolního stojanu
KD-32W800: 4,9
KD-32W804: 4,9
Ostatní
Provozní vlhkost: Relativní vlhkost 10% - 80% (nekondenzující)
1 Připojte svůj audio systém do portu HDMI IN 1 pro reprodukci zvuku TV vaším audio systémem. 2 Tyto údaje jsou pouze pro EU a jiné země, jejichž příslušné předpisy jsou založeny na předpisech o energetickém označení EU. 3 Spotřeba energie v kWh za rok spočítaná na základě spotřeby televizoru zapnutého 4 hodiny denně po 365 dní. Skutečná spotřeba energie závisí na způsobu používání televizoru. 4 Spotřeba energie v kWh za rok spočítaná na základě spotřeby televizoru zapnutého 8 hodin denně po 365 dní. Skutečná spotřeba energie závisí na způsobu používání televizoru. 5 Specifikovaná spotřeba elektrické energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru. 6 Spotřeba elektrické energie v pohotovostním režimu se zvýší, pokud je televizor připojen k síti.
Poznámka
- Dostupnost volitelného příslušenství závisí na zemi/oblasti/modelu televizoru/zásobách na skladě. Vzhled a specifikace se mohou změnit bez předchozího upozornění.
- Pro používání Asistenta Google může být vyžadováno předplatné služeb a aplikací a mohou platit další smluvní podmínky a/nebo poplatky.
- Specifikace produktu v této příručce jsou určeny pro NAŘÍZENÍ DELEGOVANÉ KOMISE (EU) 1062/2010. Další informace o nařízení (EU) 2019/2013 naleznete na příslušných webových stránkách.
Poznámky k funkcím digitální televize
- Digitální televize (DVB pozemní, satelitní a kabelová), interaktivní služby a síťové funkce nemusí být dostupné ve všech zemích nebo oblastech. Některé funkce nemusí být některými poskytovateli a v některých síťových prostředích aktivovány nebo nemusí pracovat správně. Někteří poskytovatelé televizních služeb mohou za své služby účtovat poplatky.
- Tento televizor podporuje digitální vysílání s využitím kodeků MPEG-2, H.264/MPEG-4 AVC a H.265/HEVC, nicméně nelze zaručit kompatibilitu se signály všech operátorů/služeb, které se mohou v průběhu času měnit.
- Pojmy HDMI a HDMI High-Definition Multimedia Interface a rovněž logo HDMI jsou ochranné známky nebo zapsané ochranné známky společnosti HDMI Licensing Administrator, Inc. ve Spojených státech a dalších zemích.
- Vyrobeno na základě licence poskytnuté společností Dolby Laboratories. Dolby, Dolby Audio a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories Licensing Corporation.
- Google TV a související logo jsou ochrannými známkami společnosti Google LLC.
- Netflix je registrovaná ochranná známka společnosti Netflix, Inc.
- DiSEqC™ je ochranná známka společnosti EUTELSAT. Tento televizor podporuje DiSEqC 1.0. Tento televizor není určen k ovládání antén s motorovým pohonem. TUXERA je registrovaná ochranná známka společnosti Tuxera Inc. v USA a v dalších zemích. Všechny ostatní ochranné známky jsou majetkem příslušných vlastníků.
Číslo registrace výrobku (NAŘÍZENÍ DELEGOVANÉ KOMISI (EU) 2019/2013)
KD-32W800: (448133),
- Identifikátor modelu následovaný „/1" udává nové registrační číslo produktu v databázi EPREL v souladu s požadavky Tier 2 platnými od března 2023. Na energetickém štítku, který je součástí tohoto produktu, si ověřte, který identifikátor modelu odpovídá vaší jednotce.
O příručkách
- Informace o bezpečnosti, dálkový ovladač, řešení problémů, instalace na stěnu, specifikace atd.
Příručka (Příručka na obrazovce)
- Nastavení, funkce, připojení k internetu, řešení problémů atd.
- Chcete-li ji otevřít, stiskněte tlačítko HELP na dálkovém ovladači a zvolte Příručka.
Instalace/Nastavení
7 (Napájení) 8 Snímač dálkového ovládání / LED
Během montáže, pravidelné údržby a kontroly tohoto produktu věnujte plnou pozornost bezpečnosti.
Montážní konzola na stěnu
Zadní kryt televizního přijímače
1 Restartujte televizní přijímač stisknutím hlavního vypínače na dálkovém ovladači přibližně na pět sekund. Televizní přijímač se restartuje. Pokud televizní přijímač nezačne fungovat, zkuste odpojit síťový kabel, poté stiskněte vypínač na televizním přijímači a uvolněte ho. Počkejte dvě minuty a zapojte síťovou šňůru. Nebo stiskněte vypínač na televizním přijímači na přibližně 40 sekund, až se televizní přijímač vypne.
Dálkový ovladač nefunguje.
Vyměňte baterie. Heslo rodičovského zámku bylo zapomenuto. - Zadejte 9999 pro PIN a zadejte nový PIN.
Další informace o řešení problémů najdete v Příručce.
Specifikace
Systém
Systém panelu: Panel LCD (displej s tekutými krystaly), Podsvícení LED
Zvukový výstup: 5 W + 5 W
Bezdrátová technologie
Protokol IEEE 802.11a/b/g/n
Bluetooth® verze 5.0
Frekvenční pásmo/pásma
| Frekvenčný rozsah Výstupné vykon |
| Bezdrotová siet LAN (Televizia) |
| 2400-2483,5 MHz | < 20,0 dBm |
| 5150-5250 MHz | < 23,0 dBm |
| 5250-5350 MHz | < 23,0 dBm |
| 5470-5725 MHz | < 30,0 dBm |
| 5725-5875 MHz | < 13,98 dBm |
| Bluetooth® (Televizia) |
| 2400-2483,5 MHz < 10,0 dBm |
| Bluetooth® (Dialkový ovládač) |
| 2400-2483,5 MHz < 10,0 dBm |
Vstupní a výstupní konektory
Anténa/kabel
75 ohmů, externí konektor pro VHF/UHF
Satelitní anténa
DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, jednokabelový rozvod EN50494.
HDMI IN 1/2/3 (kompatibilní s HDCP 1.4) Video:
Formát videa HDMI:
480i, 480p, 576i, 576p, 720p (50 Hz, 60 Hz), 1080i (50 Hz, 60 Hz), 1080p (24 Hz, 30 Hz, 50 Hz, 60 Hz)
Formáty HDMI podporované počítačem:
640 × 480 @ 60 Hz, 800 × 600 @ 60 Hz, 1024 × 768 @ 60 Hz, 1360 × 768 @ 60 Hz
Audio:
PCM: 32/44,1/48 kHz 16/20/24 bitů, Dolby Audio
ARC (Audio Return Channel) (pouze port HDMI 1)* 1
V režimu ARC
Dvoukanálový lineární PCM: 48 kHz 16 bitů, Dolby Audio
Digitální optický konektor (dvoukanálový lineární PCM: 48 kHz 16 bitů, Dolby Audio)
Konektor 10BASE-T/100BASE-TX (V závislosti od prevádzkového prostredia siete sa môže rýchlosť pripojenia meniť. Rýchlosť a kvalita komunikácie nie je preto prijímačom zaručená.)
V režime [Štandardný]
KD-32W800: 60 W
KD-32W804: 60 W
Hmotnosť (približne) (kg)
so stolovým stojanom
KD-32W800: 5,0
KD-32W804: 5,0
bez stolového stojana
KD-32W800: 4,9
KD-32W804: 4,9
Iné
Voliteľné príslušenstvo
Montážna konzola na stenu: SU-WL450
Prevádzková teplota: 0 °C – 40 °C
Provozní vlhkost: 10 % - 80 % RH
(nekondenzující)
