BRUKSANVISNING DW925 DEWALT

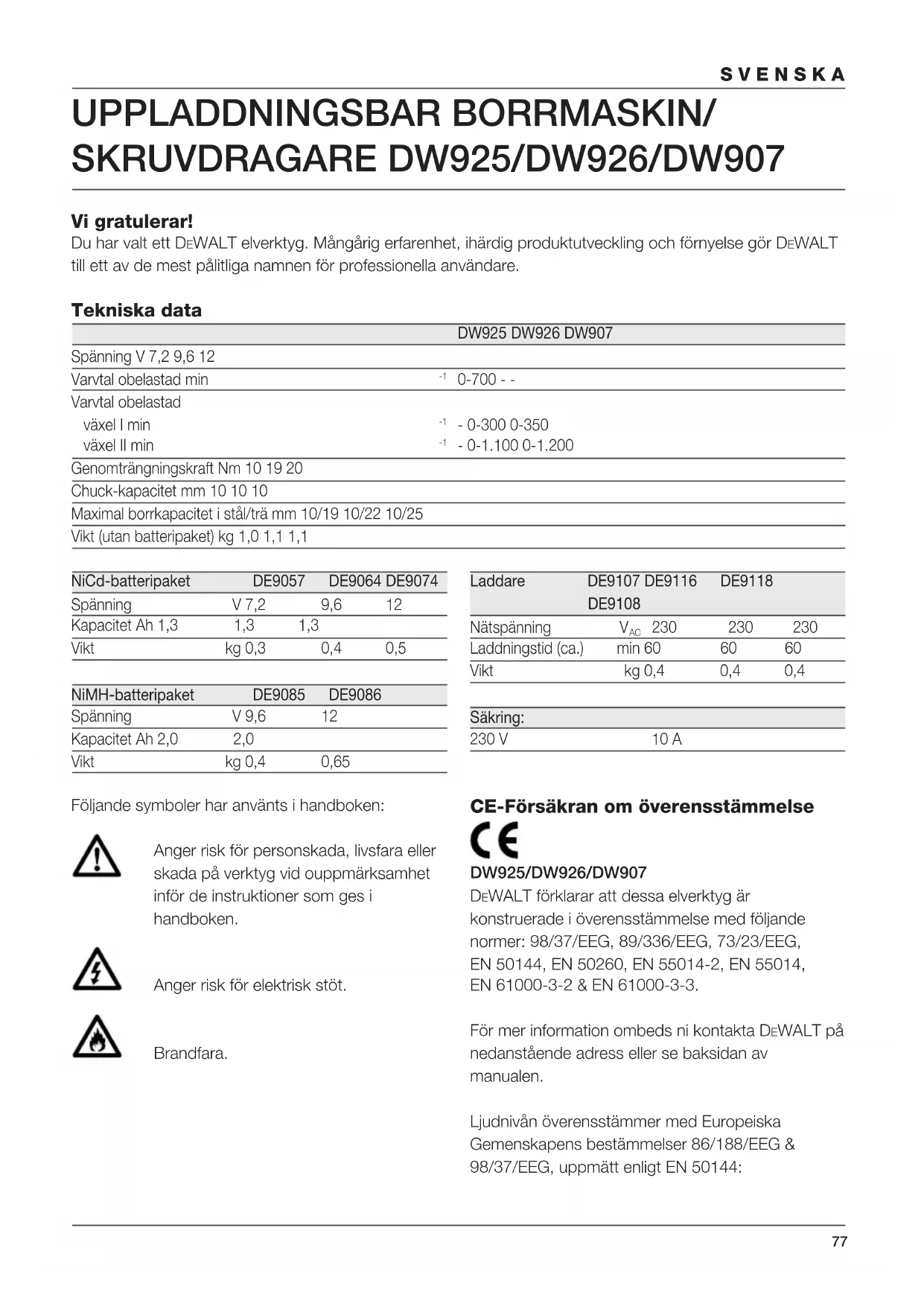

Vi gratulerar! Du har valt ett DEWALT elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare. Tekniska data DW925 DW926 DW907 Spänning V 7,2 9,6 12 Varvtal obelastad min

0-700 - - Varvtal obelastad växel I min

- 0-300 0-350 växel II min

- 0-1.100 0-1.200 Genomträngningskraft Nm 10 19 20 Chuck-kapacitet mm 10 10 10 Maximal borrkapacitet i stål/trä mm 10/19 10/22 10/25 Vikt (utan batteripaket) kg 1,0 1,1 1,1 NiCd-batteripaket DE9057 DE9064 DE9074 Spänning V 7,2 9,6 12 Kapacitet Ah 1,3 1,3 1,3 Vikt kg 0,3 0,4 0,5 NiMH-batteripaket DE9085 DE9086 Spänning V 9,6 12 Kapacitet Ah 2,0 2,0 Vikt kg 0,4 0,65 CE-Försäkran om överensstämmelse DW925/DW926/DW907 DEWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 50260, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen. Ljudnivån överensstämmer med Europeiska Gemenskapens bestämmelser 86/188/EEG & 98/37/EEG, uppmätt enligt EN 50144: Laddare DE9107 DE9116 DE9118 DE9108 Nätspänning V

Laddningstid (ca.) min 60 60 60 Vikt kg 0,4 0,4 0,4 Säkring: 230 V 10 A Följande symboler har använts i handboken: Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken. Anger risk för elektrisk stöt. Brandfara.78 SVENSKA DW925 DW926 DW907

• vid användarens öra Vidtag lämpliga åtgärder för hörselskydd om ljudnivå överskrider 85 dB(A). Det vägda geometriska medelvärdet av accelerationsfrekvensen enligt EN 50144: DW925 DW926 DW907 1,41 m/s

Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland Säkerhetsinstruktioner Innan Du börjar använda maskinen, tag några minuter i anspråk för att läsa igenom bruksanvisningen. Spara bruksanvisningen lättillgängligt, så att alla som använder maskinen har tillgång till bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddsstyrelsens regler. VARNING! När man använder elverktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elektriska stötar, personskada och brand. 1 Använd hörselskydd Ljudnivån vid bearbetning av olika material kan variera, ibland överstiger nivån 85 dB(A). För att skydda Dig själv, använd alltid hörselskydd. 2 Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. 3 Tänk på arbetsmiljöns inverkan Utsätt inte elverktyg eller laddare för regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte elverktyg i närheten av lättantändliga vätskor eller gaser. 4 Utom räckhåll för barn Se till att verktyget och sladden förvaras utom räckhåll för barn. Personer under 16 år får inte arbeta med verktyget på egen hand. 5 Förvara verktyg säkert När elverktyget inte används skall det förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhåll för barn. 6 Överbelasta inte elverktyg Du arbetar bättre och säkrare inom det angivna effektsområdet. 7 Använd rätt elverktyg Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte elverktyg för ändamål de inte är avsedda för. 8 Klä Dig rätt Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om Du har långt hår. 9 Använd skyddsglasögon Använd skyddsglasögon för att förhindra att damm blåser in i Dina ögon vilket kan förorsaka skada. Om mycket damm uppstår använd även ansiktsmask. 10 Sätt fast arbetsstycket Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och Du får bägge händerna fria för arbetet. 11 Sträck Dig inte för mycket Se till att Du alltid har säkert fotfäste och balans. 12 Sköt tillbehören med omsorg Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. 13 Avlägsna batteriet Tag ut batteriet från verktyget när det inte är i bruk, innan service och vid byte av tillbehör såsom sågklinga, borr och fräs. 14 Tag bort nycklar Kontrollera att nycklar och justerverktyg har tagits bort från elverktyget innan det startas. 15 Var uppmärksam Titta på det Du gör. Använd sunt förnuft. Använd inte elverktyget när Du är trött.79 SVENSKA 16 Kontrollera laddare för skador innan Du ansluter sladden till vägguttaget Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen. Felaktiga strömbrytare måste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från. 17 För Din personliga säkerhet Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada. 18 Reparation av verktyg får endast utföras av godkänd DEWALT serviceverkstad Det här verktyget motsvarar gällande säkerhetsbestämmelser. För att undvika olycksfall ska reparationer och elanordningar endast utföras av behörig elektromontör. Tillkommande säkerhetsföreskrifter för batteripaket Brandfara! Undvik att ett löstaget batteripakets kontakter kortsluts av metall (t ex nycklar som ligger i samma ficka som ett batteripaket).

• Batterivätskan, en 25-30% lösning av kaliumhydroxid, kan vara skadlig. Vid kontakt med huden, spola omedelbart med vatten. Neutralisera med en svag syra, t ex citronjuice eller ättika. Vid kontakt med ögonen, skölj rikligt med vatten i minst 10 minuter. Tillkalla läkarhjälp.

• Försök aldrig någonsin öppna ett batteripaket. Etiketterna på laddaren och batteriepaketet Etiketterna på laddaren och på batteriepaketet visar följande symboler: 100% Batteriet laddar 100% Batteri laddat Batteri defekt Vidrör aldrig med ledande föremål Använd aldrig ett sprucket eller skadat batteripaket Läs bruksanvisningen Endast för laddning av DEWALT batterier; andra batterier kan spricka och förorsaka personskada och skada på verktyget Får ej utsättas för väta Byt ut defekt sladd omedelbart +40 ˚c +4 ˚c Temperaturområde för uppladdning +4 °C till +40 °C När detta batteripaket har nått sin tekniska livslängd, tänk på miljön och släng batteripaketet enligt gällande miljöföreskrifter Batteripaketet får ej eldas upp Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Uppladdningsbar borrmaskin/skruvdragare 1 Batteriladdare80 SVENSKA 1 Batteripaket (K-modeller) 2 Batteripaket (K2-modeller) 1 Bit 1 Låda (endast K-modeller) 1 Instruktionshandbok 1 Sprängteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.

• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen. Beskrivning (fig. A) Din uppladdningsbara borrmaskin/skruvdragare DW925/DW926/DW907 är konstruerad för professionella borrnings- och skruvdragningsarbeten. 1 Steglös strömbrytare 2 Väljare höger/vänstergång 3 Snabbchuck 4 Funktionsväljare/vridmomentskontroll 5 Kraglägen 6 Växelväljare (DW926/DW907) 7 Ventilationsskåror 8 Handtag 9 Batteripaket Laddare Din laddare DE9107 fungerar för DEWALT NiCd- batteripaket från 7,2 till 14,4 V. Din laddare DE9108/DE9118 fungerar för DEWALT NiCd-batteripaket från 7,2 till 18 V. Din laddare DE9116 fungerar för DEWALT NiCd- och NiMH-batteripaket från 7,2 till 18 V. 9 Batteripaket 10 Frikoppling batteripaket 11 Laddare 12 Laddningsindikator (röd) Elektrisk säkerhet Laddaren är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten. Laddaren är dubbelisolerad motsvarande EN 60335; jordledare är således överflödigt. Utbyte av kabel eller kontakt Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag. Montering och inställning

• Avlägsna alltid batteripaketet innan du påbörjar montering eller inställning.

• Stäng alltid av maskinen innan batteripaketet sätts in eller avlägsnas.

• Använd endast DEWALT batterier och laddare Batteripaket (fig. A) Laddning av batteripaketet Första gången ett batteri laddas, eller när det har legat en längre tid, kan det bara laddas till 80%. Efter några laddnings-/urladdningscykler uppnår batteripaketet full kapacitet. Kontrollera alltid nätanslutningen innan batteripaketet laddas. Om nätanslutningen fungerar men batteripaketet inte laddas, tag laddaren till en godkänd DEWALT serviceverkstad. Under laddningen kan laddaren och batteripaketet kännas varma. Detta är normalt och betyder inte att något problem föreligger. Ladda inte batteripaketet vid omgivningstemperaturer på <4 °C eller >40 °C. Rekommenderad laddningstemperatur: ca. 24 °C.

• För att ladda batteripaketet (9), placera det i laddaren (11) enligt bilden och anslut laddaren till nätet. Se till att batteripaketet sitter ordentligt i laddaren. Den röda laddningsindikatorn (12) blinkar. Efter ca. 1 timme slutar den blinka och börjar lysa stadigt. Batteripaketet är nu helt laddat och laddaren kopplar automatiskt om till utjämningsladdning. Efter ca. 4 timmar kopplar den om till underhållsladdning. Batteripaketet kan avlägsnas när som helst eller lämnas obegränsat i den anslutna laddaren.

• Den röda laddningsindikatorn blinkar snabbt för att ange att ett laddningsproblem föreligger. Sätt i batteripaketet igen eller försök med ett nytt.81 SVENSKA Om det nya batteripaketet inte heller laddas, låt då testa laddaren hos en auktoriserad DEWALT-verkstad.

• Om laddaren är ansluten till kraftkällor som generatorer eller källor som omvandlar likström till växelström kan den röda laddningsindikatorn blinka två gånger, slå av og upprep. Detta anger ett tillfälligt problem i kraftkällan. Laddaren kopplar automatiskt om till normal laddning. Insättning och avlägsnande av batteripaketet

• Skjut in batteripaketet i handtaget (8) tills det klickar på plats.

• För att avlägsna batteripaketet, tryck in de båda frikopplingsknapparna (10) samtidigt och drag ut paketet ur handtaget (8). Isättning och löstagande av tillbehör (fig. A & B)

• Öppna chucken genom att vrida hylsan (13) motsols och sätt i tillbehörets skaft.

• Placera tillbehöret i chucken så djupt det går och lyft det något innan du drar åt.

• Drag åt stadigt genom att vrida hylsan medsols.

• För att avlägsna tillbehöret, handla i omvänd ordningsföljd. Funktionsval eller inställning av vridmomentet (fig. C) Kragen på detta redskap har 15 lägen för inställning av vridmomentet så att det passar till skruvens storlek och arbetsstyckets material. För inställning av vridmomentet, se avsnittet “Skruvdragning”.

• Välj önskat funktionsläge eller vridmoment genom att rikta symbolen eller numret på kragen (5) gentemot märket (14) på maskinkroppen. Väljare höger/vänstergång (fig. D)

• Välj vridriktning med väljaren (2) enligt bilden (se pilarna på apparaten). Vänta alltid tills motorn har stannat innan du byter rotationsriktning. DW926/DW907 - Växelväljare (fig. E) Ditt verktyg är försett med en väljare för två växlar (6) för att ändra förhållandet hastighet/vridmoment. 1 låg hastighet/högt vridmoment (borrning av stora hål och dragning av skruvar) 2 hög hastighet/lågt vridmoment (mindre hål) För hastighetsuppgifter, se tekniska data.

• Skjut alltid växlingsväljaren helt framåt eller bakåt.

• Byt aldrig växel vid full hastighet eller under bruk. Avlägsnande och montering av chucken (fig. F & G)

• Öppna chuckens käftar så långt det går.

• Stick en skruvmejsel i chucken och avlägsna chuckens fästskruv genom att vrida medsols (fig. F)

• Spänn sexkantnyckeln i chucken och slå med en hammare enligt fig. G. Chucken lossnar och kan skruvas lös för hand.

• Utför ovanstående handlingar i omvänd ordning för att montera chucken. Bruksanvisning

• Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.

• Se till att du vet var rör- och elledningar befinner sig.

• Utöva endast lätt tryck på maskinen. Större tryck gör inte att det går fortare att borra, men reducerar maskinens prestanda och gör att det slits fortare.

• För att reducera bromsningen när verktyget bryter genom, reducera trycket på borrspetsen när du nästan är färdig.

• Håll motorn igång medan du drar ut verktyget ur det borrade hålet. Detta förhindrar att verktyget fastnar. Innan Du börjar:

• Se till att batteripaketet är (helt) laddat.

• Montera rätt tillbehör.

• Markera punkten där hålet ska borras.

• Välj vridriktning. TILL- och FRÅN-koppling (fig. A & D)

• För att starta verktyget, tryck på strömbrytaren (1). Hastigheten är beroende på hur hårt brytaren trycks in.

• För att stanna maskinen, släpp strömbrytaren.

• För att låsa strömbrytaren, sätt höger/ vänsterväljaren (2) i mittläge.82 SVENSKA Maskinen är försedd med en broms så att chucken genast stannar när den variabla hastighetsbrytaren släpps. Skruvdragning (fig. A)

• Välj gångriktning med spaken (2).

• Ställ in kragen (4) på läge 1 och börja skruva (lågt vridmoment).

• Om kopplingen släpper för tidigt, ställ in kragen på ett högre vridmoment efter behov. Borrning (fig. A)

• Välj borrläge med hjälp av kragen (4). Borrning i metall

• Använd skärolja när Du borrar i metall, utom vid gjutjärn eller mässing som skall torrborras. Borrning i trä

• Man kan borra i trä med samma spiralborr som för metall. Dessa borr måste kontinuerligt tas ur borrhålet för att avlägsna spånen från borret. Det finns annars risk för att borret blir överhettat.

• För större borrhål, använd träborr vid låg hastighet.

• Arbetsstycken som kan flisa sig bör stöttas med en extra stödbit av trä. Kontakta Din återförsäljare för vidare information om lämpliga tillbehör. Skötsel Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring. Smörjning Ditt elverktyg behöver ingen smörjning. Rengöring

• Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa.

• Koppla ur laddningsapparaten innan ni gör rent huset med en mjuk trasa.

• Ta bort batteripaketet innan du gör ren ditt elverktyg. Miljö Uppladdningsbart batteripaket Detta långlivade batteripaket måste laddas på nytt när det inte längre ger tillräcklig kraft för arbeten som brukar gå lätt. När det har nått sin tekniska livslängd, tänk på miljön när du kastar batteripaketet.

• Töm batteripaketet på energi genom att köra slut på laddningen. Tag sedan bort det från verktyget.

• NiCd- och NiMH-celler kan återanvändas. Av miljöhänsyn, lämna batteripaketet till något av de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad. De insamlade batteripaketen kommer att återanvändas eller kastas enligt gällande bestämmelser. OBS! Som konsument är Du ansvarig för att batteriet avyttras på lämpligt sätt. Förbrukade maskiner När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad. DEWALT service Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT. På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.83 SVENSKA GARANTI
