KÄYTTÖOHJE DW925 DEWALT

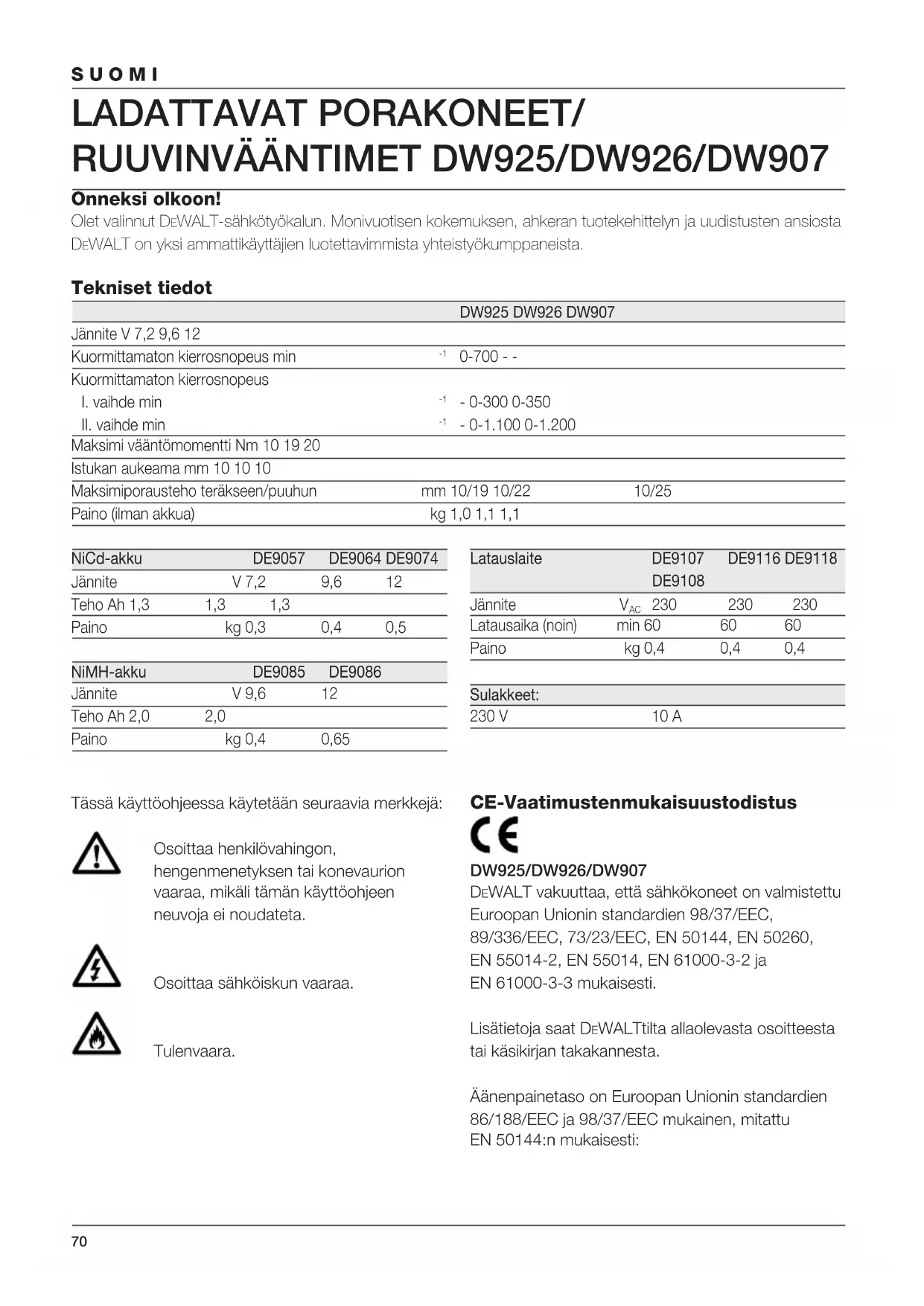

Onneksi olkoon! Olet valinnut DEWALT-sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DEWALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista. Tekniset tiedot DW925 DW926 DW907 Jännite V 7,2 9,6 12 Kuormittamaton kierrosnopeus min

- 0-1.100 0-1.200 Maksimi vääntömomentti Nm 10 19 20 Istukan aukeama mm 10 10 10 Maksimiporausteho teräkseen/puuhun mm 10/19 10/22 10/25 Paino (ilman akkua) kg 1,0 1,1 1,1 NiCd-akku DE9057 DE9064 DE9074 Jännite V 7,2 9,6 12 Teho Ah 1,3 1,3 1,3 Paino kg 0,3 0,4 0,5 NiMH-akku DE9085 DE9086 Jännite V 9,6 12 Teho Ah 2,0 2,0 Paino kg 0,4 0,65 CE-Vaatimustenmukaisuustodistus DW925/DW926/DW907 DEWALT vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 50260, EN 55014-2, EN 55014, EN 61000-3-2 ja EN 61000-3-3 mukaisesti. Lisätietoja saat DEWALTtilta allaolevasta osoitteesta tai käsikirjan takakannesta. Äänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 98/37/EEC mukainen, mitattu EN 50144:n mukaisesti: Latauslaite DE9107 DE9116 DE9118 DE9108 Jännite V

Latausaika (noin) min 60 60 60 Paino kg 0,4 0,4 0,4 Sulakkeet: 230 V 10 A Tässä käyttöohjeessa käytetään seuraavia merkkejä: Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta. Osoittaa sähköiskun vaaraa. Tulenvaara.71 SUOMI DW925 DW926 DW907

(ääniteho) dB(A) 80,5 83 83

• käyttäjän korvassa Suojaa kuulosi asianmukaisesti, jos ylitetään 85 dB(A) melutaso. Kiihtyvyyden painotettu neliöllinen keskiarvo EN 50144:n mukaan: DW925 DW926 DW907 1,41 m/s

Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Saksa Turvallisuusohjeet Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla. Näiden ohjeiden lisäksi tulee aina seurata työsuojeluviranomaisten ohjeita. VAROITUS! Sähköiskujen, loukkaantumisten ja palovaaran ehkäisemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteitä. 1 Käytä kuulosuojaimia Eri materiaaleja työstettäessä saattaa melutaso vaihdella ja kohoaa toisinaan yli 85 dB(A) rajan. Suojaa itsesi ja käytä aina kuulosuojaimia. 2 Pidä työskentelyalue järjestyksessä Epäjärjestys tuo mukanaan onnettomuusvaaran. 3 Ajattele työskentelyalueen vaikutusta työhösi Älä vie sähkötyökalua tai laturia ulos sateeseen. Älä käytä sitä kosteissa tai märissä tiloissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä. 4 Varjeltava lapsilta Älä päästä lapsia työkalun tai jatkojohdon läheisyyteen. Alle 16-vuotiaat tarvitsevat valvontaa. 5 Säilytä työkalua oikein Kun et käytä työkalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että säilytyspaikka on lukittu ja niin korkealla, etteivät lapset ylety sinne. 6 Älä ylikuormita sähkötyökalua Liiallisen leikkausvoiman käyttö tai liian suuri työkappaleen syöttönopeus voi ylikuormittaa koneen. Kone toimii paremmin ja turvallisemmin sille suunnitellulla suoritusalueella. 7 Valitse oikea sähkötyökalu Käytä työkalua ainoastaan työhön, johon se on tarkoitettu. 8 Pukeudu asianmukaisesti Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa. 9 Käytä suojalaseja Käytä suojalaseja, etteivät lastut pääse vahingoittamaan silmiä. Mikäli työstettäessä syntyy paljon pölyä, käytä kasvosuojaa. 10 Kiinnitä työkappale oikein Käytä ruuvipuristinta tai ruuvipenkkiä, jotta työstökappale pysyy kunnolla paikoillaan. Näin vapautat molemmat kädet työhön. 11 Älä kurottele Seiso aina tukevasti ja tasapainossa. 12 Hoida työkalua huolella Pidä työkalu puhtaana ja terät terävinä. Noudata työkalun huolto-ohjeita sekä terän/ työkalun vaihto-ohjeita. Tarkista liitäntäjohdon kunto säännöllisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myös jatkojohto säännöllisesti ja uusi se tarvittaessa. Pidä työkalun kädensijat kuivina ja puhtaina öljystä ja rasvasta. 13 Poista avaimet Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen. 14 Ole tarkkaavainen Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.72 SUOMI 15 Tarkista, että laturi on kunnossa Ennen kuin otat koneen käyttöön, tarkasta turvalaitteet ja kaikki koneen osat. Näin varmistat, että kone toimii sille asetettujen vaatimusten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti ja että kaikki osat ovat kunnossa ja oikein asennetut. Tarkista myös, että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Vika suojausjärjestelmässä tai viallinen osa tulee vaihtaa tai korjata valtuutetussa ammattiliikkeessä, mikäli käyttöohjeissa ei toisin mainita. Viallinen virtakytkin tulee vaihtaa alan ammattiliikkeessä. Älä käytä sähkötyökalua, mikäli virtakytkin ei toimi kunnolla. 16 Turvallisuudeksi Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja lisävarusteita ja -laitteita. Jonkin muun laitteen käyttö voi aiheuttaa onnettomuuden. 17 Akun poistaminen Poista akku koneesta aina ennen koneen huoltoa sekä silloin, kun kone ei ole käytössä tai kun koneeseen vaihdetaan lisävarusteita. 18 Korjauta koneesi DEWALTin valtuuttamalla huoltokorjaamolla Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen. Turvallisuussyistä vain valtuutetut ammattilaiset saavat huoltaa sähkölaitteita. Akkujen käyttöä koskevia turvallisuusohjeita Palovaara! Vältä irrotetun akkupaketin liittimien oikosulku (esim. älä säilytä avaimia samassa taskussa akkujen kanssa.)

• Akkuneste, 25-30 % hydroksidiliuos, saattaa olla haitallista. Jos akkunestettä pääsee iholle, huuhdo se runsaalla vedellä. Neutraloi akkuneste etikalla tai sitruunamehulla. Jos akkunestettä joutuu silmiin, huuhdo silmiä runsaalla vedellä ainakin 10 minuuttia, ja ota heti yhteys lääkäriin.

• Älä koskaan yritä avata akkupakettia. Akun ja laturin etiketit Akun ja laturin etiketeistä näet seuraavat merkit: 100% Lataus käynnissä 100% Akku latautunut Akku viallinen Älä kosketa akun napoja sähköä johtavilla esineillä Älä yritä ladata viallisia akkuja Lue käyttöohje Tarkoitettu ainoastaan DEWALT-akkujen lataamiseen; muut saattavat haljeta ja aiheuttaa henkilö- ja muita vahinkoja Laturi ei saa kastua Vaihda viallinen johto välittömästi +40 ˚c +4 ˚c Latauslämpötila +4 °C ja +40 °C välillä Hävitä akku ympäristöystävällisellä tavalla Älä missään tapauksessa polta akkupakettia Pakkauksen sisältö Pakkaus sisältää: 1 Ladattava porakone/ruuvinväännin 1 Akkujen latauslaite 1 Akkupaketti (K-mallit) 2 Akkua (K2-mallit)73 SUOMI 1 Ruuvitaltta 1 Laukku (vain K-mallit) 1 Käyttöohje 1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.

• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa. Kuvaus (kuva A) DEWALTin ladattavat porakone DW925/DW926/ DW907 on tarkoitettu ammattimaiseen poraukseen ja ruuvaukseen. 1 Virrankatkaisija portaattomalla nopeudensäädöllä 2 Suunnanvaihtokytkin 3 Pikaistukka 4 Toimintovalitsin/vääntömomentin säätö 5 Kauluksen asennot 6 Vaihdevalitsin (DW926/DW907) 7 Tuuletusaukot 8 Kahva 9 Akkupaketti Latauslaite Latauslaite DE9107 lataa DEWALTin 7,2 - 14,4 V NiCd-akut. Latauslaite DE9108/DE9118 lataa DEWALTin 7,2 - 18 V NiCd-akut. Latauslaite DE9116 lataa DEWALTin 7,2 - 18 V NiCd- ja NiMH-akut. 9 Akkupaketti 10 Vapautinpainikkeet 11 Latauslaite 12 Latausvalo (punainen) Sähköturvallisuus Laturi on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä. Laituris on kaksoiseristetty EN 60335:n mukaisesti; siksi ei tarvita erillistä maadoitusta. Kaapelin tai pistotulpan vaihto Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan. Asennus ja säädöt

• Poista akku koneesta aina ennen asennuksia ja säätöjä.

• Sammuta kone aina (OFF) ennen kuin poistat akkupaketin.

• Käytä ainoastaan DEWALT-akku ja - latauslaite. Akkupaketti (kuva A) Akkujen lataaminen Kun akut ladataan ensimmäisen kerran tai pitkän varastoajan jälkeen, ne varautuvat vain noin 80 %:sti. Usean purkaus/latauskerran jälkeen akut latautuvat täyteen tehoonsa. Tarkista verkkokytkentä aina ennen kuin alat ladata akkuja. Jos sähköverkko antaa virtaa, mutta akut eivät lataudu, vie latauslaite valtuutettuun DEWALTin huoltopisteeseen. Latauksen aikana latauslaite ja akut voivat lämmetä, mikä on aivan normaalia. Älä lataa akkuja, mikäli ympäristön lämpötila on alle 4° C tai yli 40° C. Suositeltava latauslämpötila noin 24 °C.

• Laita akkupaketti (9) latausta varten latauslaitteeseen (11) kuten kuvassa on esitetty ja kytke latauslaite sähköverkkoon. Varmista, että akku on tukevasti paikallaan latauslaitteessa. Punainen latausvalo (12) vilkkuu. Noin yhden tunnin varausajan jälkeen se lakkaa vilkkumasta ja alkaa palaa yhtäjaksoisesti. Tällöin akkupaketti on täysin latautunut ja latauslaite siirtyy automaattisesti tasaustilaan. Noin neljän tunnin kuluttua se siirtyy huoltotilaan. Akkupaketti voidaan poistaa latauslaitteesta tai se voidaan jättää latauslaitteeseen, kunnes akkuja jälleen tarvitaan.

• Punainen latausvalo vilkkuu nopeasti osoittaen häiriötä lataamisessa. Laita akkupaketti uudelleen latauslaitteeseen tai yritä uudella akkupaketilla. Jos uusikaan akku ei lataudu, vie latauslaitteesi valtuutettuun DEWALTin huoltopisteeseen.

• Jos virtalähteenä on generaattori tai virtalähde, joka muuntaa DC:n AC:ksi, punainen latausvalo saattaa vilkkua kahdesti, kytke pois päältä ja toista. Tämä osoittaa ohimenevää häiriötä virtalähteessä. Latauslaite alkaa kuitenkin automaattisesti toimia normaalilla tavalla.74 SUOMI Akun irrottaminen ja kiinnittäminen

• Kiinnitä akku kahvaan (8) kunnes se naksahtaa paikoilleen.

• Kun irrotat akun, paina kahta vapautinnappulaa (10) samanaikaisesti, ja irrota akku kahvasta (8). Terän asentaminen ja irrottaminen (kuva A & B)

• Avaa istukka kiertämällä kaulusta (13) ja asenna teränvarsi paikalleen.

• Pane terä mahdollisimman syvälle istukkaan ja nosta sitä hieman ennen kiristystä.

• Kiristä istukka kääntämällä kaulusta myötäpäivään pitäen.

• Irrottaessasi terää toimi päinvastaisessa järjestyksessä. Toimintavaihtoehdon valinta ja vääntömomentin säätö (kuva C) Tämän työkalun kauluksessa on 15 vääntömomentin säätömahdollisuutta ruuvauksen ja työkappaleen mukaan. Katso vääntömomentin säätöä kohdasta “Ruuvaus”.

• Valitse haluttu toimintatila tai vääntömomentti kohdistamalla kauluksen (5) symboli tai numero kuoren ilmaisimen (14) kanssa. Suunnanvaihtokytkin (kuva D)

• Siirrä suunnanvaihtokytkintä eteen/taakse (2) kuten kuvassa, kun haluat vaihtaa koneen pyörimissuuntaa. Odota aina, että moottori on täysin pysähtynyt ennen kuin vaihdat pyörimissuuntaa. DW926/DW907 -Vaihdevalitsin (kuva E) Työkalussasi on kaksi vaihdetta (6) nopeuden ja vääntömomentin säätelemiseen. 1 pieni nopeus/suuri vääntömomentti (suurten reikien poraaminen, ruuvaus) 2 suuri nopeus/pieni vääntömomentti (porattaessa pieniä reikiä) Työkalun kierrosnopeus on ilmoitettu teknisissä tiedoissa.

• Työnnä aina kaksiasentoinen valitsin kokonaan eteen tai kokonaan taakse.

• Älä vaihda vaihteita koneen käydessä täydellä nopeudella äläkä muutoinkaan koneen käydessä. Istukan irrottaminen ja kiinnittäminen (kuva F & G)

• Avaa istukan leuat mahdollisimman auki.

• Työnnä ruuvitaltta istukkaan ja poista istukan kiinnitysruuvi kiertämällä sitä myötäpäivään (kuva F).

• Kiinnitä istukka-avain istukkaan ja napsauta sitä vasaralla kuten kuvassa G. Näin saat istukan löystymään niin, että voit ruuvata sen käsin irti.

• Kun haluat kiinnittää istukan takaisin paikalleen, toimi päinvastaisessa järjestyksessä. Käyttöohjeet

• Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.

• Varo työskennellessäsi sähkö- ja vesijohtoja.

• Kuormita konetta järkevästi. Liiallinen voiman käyttö ei nopeuta poraamista, vaan vähentää työkalun tehoa ja saattaa lyhentää koneen käyttöikää.

• Jotta kone ei kone äkillisesti pysähtyisi terän läpimenovaiheessa, vähennä työntövoimaa poranterään vähitellen porauksen loppua kohden.

• Pidä moottori käynnissä kun vedät terän irti reiästä. Näin estät jumiutumisen. Ennen käyttämistä:

• Varmista, että akut ovat (täyteen) ladatut.

• Merkitse kohta, johon poraat reiän.

• Valitse pyörimissuunta. Koneen käynnistäminen ja sammuttaminen (kuva A & D)

• Käynnistä kone painamalla virtakytkintä (1). Virtaytkimeen kohdistuvan paineen määrä säätää koneen kierrosnopeuden.

• Pysäytä kone vapauttamalla kytkin.75 SUOMI

• Kun haluat lukita koneen off-asentoon, käännä suunnanvaihtovipu (2) keskiasentoon. Kone pysähtyy heti kun nopeudensäädön valitsin on täysin vapautettu. Ruuvinvääntö (kuva A)

• Valitse pyörimissuunta kytkimellä (2).

• Säädä kaulus asentoon 1 ja aloita ruuvaus (pieni vääntömomentti).

• Lisää tarvittaessa vääntömomenttia kauluksesta. Poraus (kuva A)

• Valitse poraustila kauluksella (4). Metalliporaus

• Käytä leikkuunestettä poratessasi metalleja. Poikkeuksena valurauta ja messinki, joita on porattava kuivana. Puuporaus

• Puuhun voi porata reikiä samoilla porilla, joita käytetään metalliporaukseen. Nämä terät voivat kuumeta liikaa, ellei niitä irroteta usein ja puhdisteta uurteita lastuista.

• Käytä suurempien reikien poraukseen puuteriä (suuri nopeus).

• Tue helposti halkeavaa työstökappaletta puupalalla. Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista. Huolto-ohjeita DEWALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan. Voitelu Sähkötyökalusi ei tarvitse lisävoitelua. Puhdistus

• Vedä laturin pistotulppa pistorasiasta, ennenkuin puhdistat vaipan pehmeällä rievulla.

• Irrota akkukotelo, ennenkuin puhdistat sähkötyökalusi.

• Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla. Ympäristö Ladattavat akut Tämä pitkäikäinen akkupaketti täytyy ladata, kun se ei enää anna riittävästi virtaa töiden tekemiseen. Kun akkuja ei voi enää ladata, hävitä ne ympäristöystävällisesti.

• Tyhjennä akku käyttämällä lataus loppuun ja poista se koneesta.

• NiCd- ja NiMH-akkuja voidaan kierrättää. Jätä akku johonkin paikkakuntasi kierrätyskeskuksista tai valtuutettuun DEWALT-huoltoliikkeeseen. HUOM! Kuluttajana olet vastuussa että loppuunkäytetty akku kierrätetään asianmukaisesti. Koneet, joita ei enää tarvita Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun DEWALTin huoltopisteeseen. Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.76 SUOMI TAKUU
