KÄYTTÖOHJE DCK755P3T DEWALT

As baterias de iões de lítio são recicláveis. Entregue-as ao seu fornecedor ou coloque-as num ecoponto. As baterias recolhidas serão recicladas ou eliminadascorrectamente.106 sUOMI Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN60745 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessaaltistumista.

VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkaluakäytettäessä. Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkaluakäytettäessä. Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työnjaksottamiseen. EU-yhdenmukaisuusilmoitus Konedirektiivi Harjaton, johdoton kompakti porakone- ruuvinväännin/iskuporakone DCD791, DCD796 DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN60745-1:2009+A11:2010, EN60745-2-1:2010, EN60745-2-2:2010. Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALT iin. Osoitteet näkyvät käyttöohjeentakasivulla. Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALT inpuolesta. Markus Rompel Tekninen päällikkö DEWALT , Richard-Klinger-Strasse 11, D-65510, Idstein, Germany

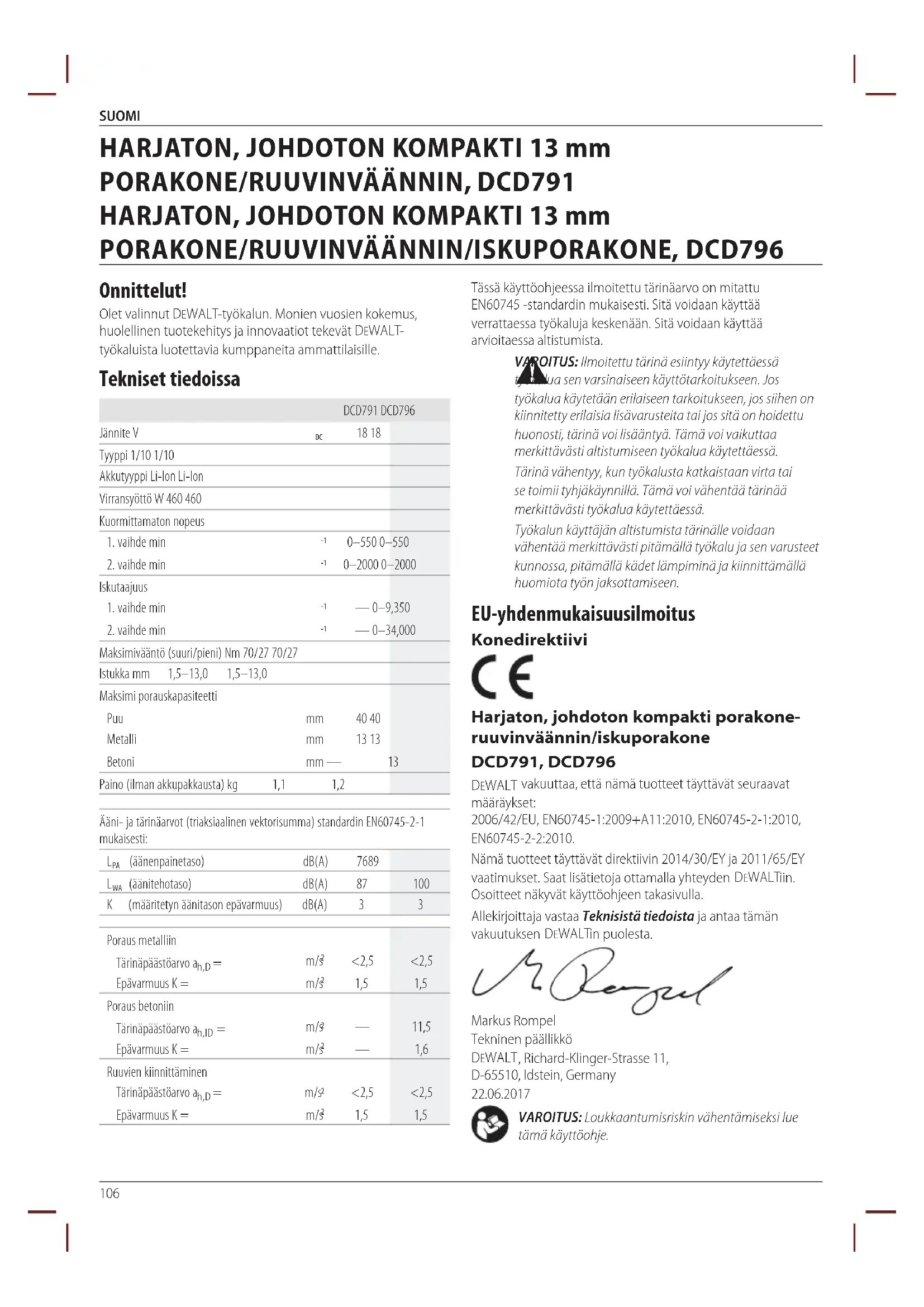

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämäkäyttöohje. Onnittelut! Olet valinnut DEWALT -työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT

työkaluista luotettavia kumppaneitaammattilaisille. Tekniset tiedoissa DCD791 DCD796 Jännite V

Tyyppi 1/10 1/10 Akkutyyppi Li-Ion Li-Ion Virransyöttö W 460 460 Kuormittamaton nopeus

0–2000 0–2000 Iskutaajuus

— 0–34,000 Maksimivääntö (suuri/pieni) Nm 70/27 70/27 Istukka mm 1,5–13,0 1,5–13,0 Maksimi porauskapasiteetti Puu mm 40 40 Metalli mm 13 13 Betoni mm — 13 Paino (ilman akkupakkausta) kg 1,1 1,2 Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN60745-2-1 mukaisesti:

(äänitehotaso) dB(A) 87 100 K (määritetyn äänitason epävarmuus) dB(A) 3 3 Poraus metalliin Tärinäpäästöarvo a h,D

1,5 1,5 Poraus betoniin Tärinäpäästöarvo a h,ID

— 1,6 Ruuvien kiinnittäminen Tärinäpäästöarvo a h,D = m/s

sUOMI Määritelmät: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihinsymboleihin.

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingonvaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaranmahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainenloukkaantuminen. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaaomaisuusvahingon.

Tulipalonvaara. Sähkötyökalun yleiset turvallisuusvaroitukset

VAROITUS: Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingonvaara.

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseentyökaluun.

1) Työskentelyalueen Turvallisuus

a ) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussaympäristössä. b ) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn taikaasut. c ) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnanmenettämisen.

2) Sähköturvallisuus

a ) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihinpistorasioihin. b ) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi onmaadoitettu. c ) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskunvaaraa. d ) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskunvaaraa. e ) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskunvaaraa. f ) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskunvaaraa.

4) Sähkötyökaluista Huolehtiminen

a ) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuunkäyttötarkoitukseen. b ) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se onkorjattava. c ) Katkaise sähkötyökalusta virta ja irrota sen pistoke pistorasiasta tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingonvaaraa. d ) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjienkäsissä. e ) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavatonnettomuuksia. f ) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompihallita. g ) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyävaaratilanne.

5) Akkukäyttöisten Työkalujen

Käyttäminen ja Niistä Huolehtiminen a ) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akunkanssa. b ) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuudenvaaran. c ) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman taitulipalon. d ) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaapalovamman.

a ) Korjauta sähkötyökalu koulutetulla ja ammattitaitoisella henkilöllä ja hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat, että sähkötyökalu säilyy turvallisena. Lisäturvasääntöjä porille/ruuvinvääntimille/ iskuporille

Käytä kuulosuojia, kun käytät iskuporaa. Altistuminen melulle voi aiheuttaa kuulovaurioita.

Käytä lisäkahvoja, jos ne on toimitettu työkalun mukana. Otteen menettäminen voi aiheuttaa tapaturman.

Pitele sähkötyökalua eristetyistä tartuntapinnoista, kun teet työtä, jossa työkalu voi joutua kosketuksiin piilossa olevien sähköjohtojen kanssa. Työkalun kosketus jännitteisen johtimen kanssa voi tehdä myös työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle.

Käytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työkappale tukevalle alustalle. Työn pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollin menetykseen.

Käytä suojalaseja tai muita silmäsuojia. Iskuporaus ja poraaminen voivat aiheuttaa lastujen lentämisen. Lentävät kappaleet voivat aiheuttaa pysyvän silmävaurion.

Lisävarusteet ja työkalu voivat kuumentua käytön aikana. Käytä suojakäsineitä niiden käsittelyn aikana, jos käytät työkalua lämpöä tuottaviin toimintoihin, kuten metallien iskuporaukseen ja poraukseen.

Älä käytä työkalua pitkiä aikoja kerrallaan. Työkalun iskutoiminnan aiheuttama tärinä voi olla haitallista käsillesi ja käsivarsillesi. Käytä käsineitä tarjoamaan lisäpehmustetta ja rajoita altistumista tärinälle pitämällä taukoja.

Ilmanvaihtoaukkoja ei saa peittää. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. Vaarat Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

Sormien puristuminen lisävarusteita vaihdettaessa

Puun työstöstä muodostuvan pölyn hengittämisestä aiheutuvat vaarat109 sUOMI

Lentävien kappaleiden aiheuttamat henkilövahingot

Pitkäaikaisen käyttämisen aiheuttamathenkilövahingot. Sähköturvallisuus Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkonjännitettä. Tämä DEWALT -latauslaite on kaksoiseristetty EN60335 -säädösten mukaisesti, joten maadoitusjohtoa eitarvita. Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALT in huolto-organisaationkautta. Jatkojohdon käyttäminen Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1mm

ja suurin pituus 30m. Jos käytät johtokelaa, kelaa johto aina kokonaanauki.

Latauslaitteet DEWALT -laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimmanhelpoksi. Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturinkäyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sisään. Se voi aiheuttaasähköiskun.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan laukaisuvirta on enintään30mA.

HUOMIO: Palovamman vaara. Loukkaantumisriskin vähentämiseksi lataa vain ladattavia DEWALT -akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon javaurioita.

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät leikilaitteella. HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaasitä.

ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaanyhdessä.

Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT -akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

Älä jätä laturia sateeseen tailumeen.

Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisenriskiä.

Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tairasitusta.

Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojenkautta.

Älä käytä laturia, jos johto tai pistoke on vahingoittunut– vaihdata nevälittömästi.

Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuunhuoltoon.

Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa sevälittömästi.

Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennäriskiä.

ÄLÄ KOSKAANyritä yhdistää kahta laturiayhteen.

Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koskeautolaturia. Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat

laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi onalkanut.

3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti.

Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta

HUOMaa: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistäkäyttöä. Laturin toiminta Katso akun lataustaso alla olevistamerkkivaloista.110 SUOMI Laturin merkkivalot lataus käynnissä ladattu täyteen kuuma-/kylmäviive*

Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaalatausta. Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos akku on viallinen, merkkivalo ei syty tai laturi ilmoittaa viallisesta akusta tai sen merkkivalovilkkuu. HUOMAA: Tämä voi tarkoittaa myöslaturivikaa. Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuunhuoltopalveluun. Akun kuuma-/kylmäviive Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisenkäyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akkulämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraitaesineitä. Elektroninen suojausjärjestelmä XR Li-Ion -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suureltapurkautumiselta. Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaanlatautunut. Asennus seinään Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4mm ruuvin kannan halkaisijan ollessa 7–9mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä nereikiin. Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi AC-pistorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaanesteeseen. Akkuyksikkö Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä Kun tilaat uutta akkua, ilmoita tuotenumero jajännite. Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettujaohjeita.

Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn taikaasun.

Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisenvaurion.

Lataa akkuyksiköt vain DEWALT -latureilla.

ÄLÄ roiskuta vettä tai upota veteen tai muihinnesteisiin.

Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 ˚C (kuten kesällä ulkokatoksissa tai metallirakennuksissa).

Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja jaaineita.

Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojenseosta.

Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteyslääkäriin.

VAROITUS: Älä koskaan yritä avata akkuyksikköä mistään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystävarten.

VAROITUS: Tulipalovaara. Älä varastoi tai kanna akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia,jne.111 SUOMI

HUOMIO: Kun työkalua ei ole käytössä, laita se sivulleen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvathelpommin. Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi johtaa tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaaoikosulun. DEWALT -akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita jatestikriteerejä. Useimmissa tapauksissa DEWALT -akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100Wh. Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/ merkintää sekä dokumentaatiota koskevistamääräyksistä. Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksienmukaista. FLEXVOLT

-akkuja on kahdenmallisia: Käyttö jakuljetus. Käyttötila: Kun FLEXVOLT

-akkua käytetään sellaisenaan tai se on DEWALT 18V -tuotteessa, se toimii 18V akkuna. Kun FLEXVOLT

-akku on 54V tai 108V (kaksi 54V akkua) tuotteessa, se toimii 54Vakkuna. Kuljetustila: Kun kansi on asennettu FLEXVOLT

-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten. Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää. Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3x36Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi ilmoittaa 108Wh (koskee yhtä paristoa). Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa

paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei olekäytössä.

2. Pitkän säilytyksen aikana täyteen ladattu akku on

suositeltavaa säilyttää viileässä ja kuivassa paikassa irtilaturista. HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennenkäyttöä. Latauslaitteen ja akun tarrat Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit: Lue käyttöohjeet ennenkäyttämistä. Latausajan tiedot ovat Teknisissätiedoissa. Älä työnnä sähköä johtavia esineitä laitteensisään. Älä lataa vaurioitunuttaakkua. Älä altista vedelle. Vaihdata vialliset akutheti. Lataa vain lämpötilassa 4–40 ˚C. Käytettäväksi vainulkona. Toimita akku kierrätykseen ympäristöystävällisellätavalla. Lataa DEWALT -akut ainoastaan yhteensopivilla DEWALT -latureilla. Jos muita kuin yhteensopivia DEWALT -akkuja ladataan DEWALT -laturilla, akut voivat räjähtää tai aiheuttaa muitavaaratilanteita. Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä112 sUOMI Älä hävitä akkuyksikköäpolttamalla. KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo). KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa). Akun Tyyppi DCD791 ja DCD796 toimivat 18Voltin akulla. Näitä akkuja voidaan käyttää: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Katso lisätietoja kohdasta Teknisettiedot. Pakkauksen Sisältö Pakkauksen sisältö: 1 pora/ruuvinväännin tai 1 pora/ruuvinväännin/vasarapora 1 Laturi 1 Litiumioniakku (C1, D1, L1, M1, P1, S1, T1, X1 mallit) 2 Litiumioniakut (C2, D2, L2, M2, P2, S2, T2, X2 mallit) 3 Litiumioniakut (C3, D3, L3, M3, P3, S3, T3, X3 mallit) 1 laukku 1 käyttöohje 1 Tool Connect

-sovelluksen käyttöohje (B-mallit) HUOMaa: Akut, laturit ja pakkaukset eivät kuulu N-malleihin. Akut ja laturit eivät kuulu NT-malleihin. B-malleihin kuuluvat Bluetooth®-akut. HUOMaa: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc.:in rekisteröityjä tavaramerkkejä, joita DEWALT käyttää lisenssillä. Muut tavaramerkit ja -nimet ovat vastaavien omistajienomaisuutta.

Tarkista, onko työkalussa, osissa tai tarvikkeissakuljetusvaurioita.

Lue tämä käyttöohje huolellisesti ennen laitteenkäyttämistä. Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa: Lue käyttöohjeet ennenkäyttämistä. Näkyvä säteily. Älä katso suoraanvaloon. Päivämääräkoodin Sijainti (Kuva A) Päivämääräkoodi

on merkitty koteloon. Se sisältää myösvalmistusvuoden. Esimerkki: 2017 XX XX Valmistusvuosi Kuvaus (kuva A)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- taihenkilövahinkoja.

Suunnanvaihtopainike

Vääntömomentin säätökartio

Työvalon kytkin Käyttötarkoitus Nämä porakoneet/ruuvinvääntimet/iskuporakoneet on suunniteltu ammattimaiseen poraukseen, iskuporaukseen jaruuvaukseen. ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä taikaasuja. Nämä porakoneet/ruuvinvääntimet/iskuporakoneet ovat ammattimaisiasähkötyökaluja. ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vainvalvotusti.

Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteenkanssa.

VAROITUS: Käytä ainoastaan DEWALT -akkupakkauksia ja -latureita. Akun Asentaminen ja Poistaminen Työkalusta (kuva B) HUOMaa: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku

on ladattutäyteen. Akun Asentaminen Työkalun Kahvaan

kahvan sisällä oleviin kiskoihin (kuva B).

2. Liu’uta se kahvaan, kunnes akku on hyvin paikoillaan

laitteessa ja varmista, ettei seirtoa. Akun Poistaminen Työkalusta

ja vedä akku ulos työkalunkahvasta.

2. Laita akku laturiin, kuten käyttöohjeen laturiosassakuvataan.113

sUOMI Tasomittarilla Varustetut Akut (Kuva B) Joissakin DEWALT -akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävänvirtatason. Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku onladattava. HUOMaa: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytönmukaan. Säädettävä nopeuden liipaisukytkin (Kuva A) Käynnistä työkalu painamalla liipaisukytkintä

Sammuta työkalu vapauttamalla liipaisukytkin. Työkalu on varustettu jarrulla. Istukka pysähtyy heti, kun liipaisukytkin vapautetaankokonaan. HUOMaa: Säädettävän nopeuden jatkuvaa käyttöä ei suositella. Kytkin saattaavahingoittua. Suunnanvaihtopainike (Kuva A) Suunnanvaihtopainike

määrittää työkalun suunnan ja toimii myöslukituspainikkeena. Valitse eteenpäin pyörintä vapauttamalla liipaisukytkin ja painamalla työkalun oikealla puolella sijaitsevaasuunnanvaihtopainiketta. Valitse taaksepäin pyörintä painamalla työkalun vasemmalla puolella sijaitsevaasuunnanvaihtopainiketta. Suunnanvaihtopainikkeen keskiasento lukitsee työkalun off- asentoon. Kun muutat suunnanvaihtopainikkeen asentoa, varmista, että liipaisin onvapautettu. HUOMaa: Kun työkalua käytetään ensimmäisen kerran suunnanvaihdon jälkeen, saatat kuulla käynnistettäessä kilahduksen. Tämä on normaalia eikä ole merkkiongelmasta. Vääntömomentin säätörengas (Kuva A) Työkalussa on säädettävän momentin ruuvausmekanismi muodoltaan ja kooltaan erilaisten kiinnittimien ruuvaamiseen ja poistamiseen ja joissakin malleissa työkalussa on vasaramekanismi kivimateriaaliin porausta varten. Säätörenkaan

ympärillä on numeroita, poranterän kuvake ja joissakin malleissa vasaran kuvake. Kyseisiä numeroita käytetään vääntömomentin asettamiseen. Mitä suurempi numero renkaassa sitä suurempi vääntö ja sitä suurempi kiinnitin voidaan kiinnittää. Valitse jokin numero kiertämällä osaa, kunnes haluttu numero kohdistuunuoleen. HUOMaa: Väännön säätörengas on käytössä vain ruuvinvääntötilassa eikä pora- javasaraporatiloissa. Nopeuskytkin (Kuva A) Poran/ruuvinvääntimen nopeuskytkimen avulla voit vaihtaa vaihteistamonipuolisesti.

1. Kun haluat valita nopeusasetuksen 1 (korkea vääntö),

sammuta työkalu ja anna sen pysähtyä. Liu´uta nopeuskytkintä

eteenpäin (istukkaa kohti).

2. Kun haluat valita nopeusasetuksen 2 (alhainen vääntö),

sammuta työkalu ja anna sen pysähtyä. Liu'uta nopeuskytkintä taaksepäin (poispäin istukasta). HUOMaa: Älä vaihda vaihdetta, kun työkalu on käynnissä. Anna poran pysähtyä aina kokonaan ennen varusteiden vaihtamista. Jos vaihteiden vaihtamisessa on ongelmia, varmista, että nopeuskytkin on työnnetty joko kokonaan eteenpäin tai kokonaantaaksepäin. LED-työvalo (Kuva A) LED-työvalo

sijaitsevat laitteen jalustassa. Työvalo aktivoituu, kun liipaisukytkintä painetaan. Valon voimakkuutta voidaan muuttaa heikon

välillä laitteen jalustassa sijaitsevalla kytkimellä. Jos liipaisukytkintä pidetään alhaalla, työvalon kaikki voimakkuudet ovatpäällä. Heikossa

ja keskinkertaisessa(N) voimakkuudessa säde kytkeytyy automaattisesti pois päältä 20 sekunnin kuluttua sen jälkeen kun liipaisukytkin onvapautettu. Kohdevalo Kohdevalo

on voimakkain valo. Kohdevalo palaa 20 minuuttia sen jälkeen kun liipaisukytkin on vapautettu. Kaksi minuuttia ennen sammumista valo vilkkuu kaksi kertaa ja himmenee. Jos haluat estää kohdevaloa sammumasta, napauta kevyestiliipaisukytkintä.

VAROITUS: Kun käytät keskinkertaista voimakkuutta tai kohdevaloa, älä katso suoraan valoon tai aseta poraa sellaiseen asentoon, jossa joku voisi katsoa suoraan valoon. Se voi aiheuttaa vakavansilmävamman.

HUOMIO: Jos käytät laitetta kohdevalona, aseta se tukevalle alustalle, josta se ei pääse kaatumaan tai tippumaanalas.

HUOMIO: Poista kaikki varusteet istukasta ennen kuin käytät poraa kohdevalona. Muutoin seurauksena voi olla henkilö- tai ainevahingonriski. Varoitus akun alhaisesta varauksesta Jos akun varaus on melkein lopuillaan kohdevalon palaessa, valo vilkkuu kaksi kertaa ja himmenee. Kahden minuutin kuluttua akku on tyhjä ja pora sammuu välittömästi. Vaihda tyhjä akku ladattuunakkuun.

VAROITUS: Jotta pienennät loukkaantumisen vaaraa, pidä aina vara-akku tai toinen valonlähde varalla, jos tilanne sitävaatii. Yksivaippainen avaimeton istukka (Kuvat G–I)

VAROITUS: Älä kiristä poranterää (tai muuta tarviketta) tarttumalla istukan etuosaan ja kytkemällä työkaluun virta. Se voi vahingoittaa istukkaa ja aiheuttaa henkilövahingon. Vapauta aina liipaisukytkin ja irrota työkalu virtalähteestä lisävarusteitavaihdettaessa.114 sUOMI

VAROITUS: Varmista aina ennen työkalun käynnistämistä, että terä on hyvin kiinni. Löysä terä voi irrota työkalusta ja aiheuttaahenkilövammoja. Työkalussa on avaimeton istukka

, joka mahdollistaa istukan käytön yhdellä kädellä. Vaihda poranterä tai muu lisävarusteseuraavasti.

1. Kytke työkalu pois päältä ja irrota sevirtalähteestä.

2. Tartu istukan mustaan holkkiin yhdellä kädellä ja pidä

toisella kädellä työkalusta. Kierrä holkkia vastapäivään, jotta haluttu lisävarustemahtuu.

3. Työnnä lisävarustetta noin 19 mm (3/4") istukkaan

kiertämällä istukan holkkia myötäpäivään toisella kädellä ja pitämällä työkalusta kiinni toisella kädellä. Työkalussa on automaattinen karan lukitus. Sen avulla voit avata ja lukita istukan yhdelläkädellä. HUOMaa: Muista kiristää istukka yksi käsi istukan holkissa ja toinen käsi työkalussa, jotta varmistat parhaankireyden. Kun haluat irrottaa lisävarusteen, toista edellä kuvattu vaihe 1 ja2. Vyökoukku ja terän pidike (Kuva A)

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista taiasentamista.

VAROITUS: Vakavan henkilövahingon välttämiseksi ÄLÄ ripusta työkalua pään yläpuolelle tai ripusta esineitä vyökoukusta. VAIN työkalun vyökoukun saa ripustaavyöhön.

VAROITUS: Vakavan henkilövahingon välttämiseksi varmista, että vyökoukkua kiinnittävä ruuvi on tukevastikiinni. TÄRkEÄÄ: Kun kiinnität tai vaihdat vyökoukkua tai terän pidikettä, käytä siihen vain mukana toimitettua ruuvia

. Kiristä ruuvihuolellisesti. Vyökoukku

voidaan kiinnittää työkalun molemmille puolille mukana toimitetulla ruuvilla

, mikä mahdollistaa sekä oikea- että vasenkätisen käytön. Jos koukkua tai terän pidikettä ei haluta lainkaan, sen voi irrottaatyökalusta. Irrota vyökoukku tai terän pidike poistamalla ruuvi

, joka pitää sen paikallaan, ja kokoa sitten uudelleen vastakkaiselle puolelle. Kiristä ruuvihuolellisesti. TOIMINTA Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita jamääräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen. Käsien oikea asento (kuva C)

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassaasennossa.

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassaotteessa. Käsien oikea asento tarkoittaa toisen käden pitämistä poran

päällä ja toisen käden pitämistä pääkahvassa.

Porakoneen käyttö (Kuvat A, D)

VARMISTA AINA, että työkalu on kiinnitetty tukevasti tai kiristetty tiukalle. Jos poraat ohutta materiaalia, käytä puista tukikappaletta, joka estää materiaalinvahingoittumisen.

1. Käännä säätörengas

poran kuvakkeenkohdalle.

2. Valitse haluamasi nopeus-/vääntöväli

suunnitellun käytön nopeutta ja vääntömomenttiavastaavaksi.

3. Puuta poratessa käytä kierteisteriä, kouruteriä, kierreteriä

tai reikäsahoja. Metallia poratessa käytä pikateräksestä valmistettuja kierteisporanteriä tai reikäsahoja. Käytä leikkuujäähdytysnestettä metalleja poratessasi. Poikkeuksia ovat valurauta ja messinki, joita tulisi poratakuivina.

4. Paina aina suorassa linjassa terän kanssa. Käytä riittävästi

voimaa, jotta terä pureutuu materiaaliin, mutta älä paina liikaa, jolloin moottori saattaa sakata tai terätaipua.

5. Pidä työkalua vakaasti molemmilla käsillä, jotta hallitset

poran vääntymisen. Jos mallissa ei ole sivukahvaa, pidä poraa yhdellä kädellä kahvasta ja toisellaakkuyksiköstä.

HUOMIO: Pora saattaa sakata, jos ylikuormitus aiheuttaa yllättävän vääntymisen. Varaudu aina sakkaukseen. Pidä porasta tukevasti kiinni, jotta hallitsisit pyörimisliikkeen ja välttäisitloukkaantumisen.

6. JOs PORa sakkaa, se johtuu tavallisesti ylikuormituksesta

tai väärästä käyttötavasta. VaPaUTa LIIPaIsIn VÄLITTÖMÄsTI, irrota poranterä työstä ja määritä sakkauksen syy. ÄLÄ naPsaUTTELE LIIPaIsInTa PÄÄLLE Ja POIs PÄÄLTÄ Ja YRITÄ kÄYnnIsTÄÄ sakannUTTa PORaa – TÄMÄ VOI VaHInGOITTaaPORaa.

7. Jotta minimoisit sakkauksen tai materiaalin läpi murtumisen,

paina poraa vähemmän ja hivuta terä reiän viimeisen osanläpi.

8. Pidä moottori käynnissä, kun vedät terää poratun reiän läpi.

Tämä estääjuuttumisen.

9. Muuttuvanopeuksista poraa käytettäessä porattavan kohdan

keskipistettä ei tarvitse lävistää. Aloita reiän poraaminen pienellä nopeudella ja lisää nopeutta painamalla liipaisinta voimakkaammin, kun reikä on niin syvä, ettei terä enää luiskahdaulos. Iskuporan käyttö (vain DCD796) (Kuvat A, E)

1. Käännä säätörengas

iskuporan kuvakkeenkohdalle.

liu´uttamalla vaihdetta

taaksepäin (istukasta poispäin). TÄRkEÄÄ: Käytä vain karbidikärkisiä teriä taibetoniteriä.115 sUOMI

3. Poraa riittävällä voimalla, jotta estäisit poraa

ponnahtelemasta liikaa tai terän nousemista. Liiallinen voiman käyttö johtaa porausnopeuden hidastumiseen jaylikuumenemiseen.

4. Poraa suoraan ja pidä terä suorassa kulmassa työhön

nähden. Älä paina terää liikaa poratessasi sivuttaissuunnassa, koska tämä johtaa terän urien tukkeutumiseen ja porausnopeudenhidastumiseen.

5. Kun poraat syviä reikiä ja iskunopeus alkaa hidastua, vedä

terä osittain ulos reiästä poran yhä pyöriessä, jolloin reikä puhdistuuporausjätteestä. HUOMaa: Porausnopeus on sopiva, kun pölyn virtaus reiästä ontasainen. Ruuvinvääntimen käyttö (Kuvat A, F)

1. Käännä vääntömomentin säätörengas

2. Valitse haluamasi nopeus-/vääntöväli

suunnitellun käytön nopeutta ja vääntömomenttiavastaavaksi. HUOMaa: Käytä alinta vääntöasetusta asettaaksesi kiinnikkeen halutulle syvyydelle. Mitä alhaisempi numero, sitä pienempivääntö.

3. Laita haluttu kiinnitinvaruste istukkaan samalla tavalla kuin

tavallinenporanterä.

4. Harjoittele muutaman kerran jätepaloilla tai piilossa oleviin

kohtiin, jotta voisit määrittää kytkinrenkaan oikeanasennon.

5. Aloita aina alhaiseksi säädetyllä vääntömomentilla,

nosta sitten momenttia, niin että työkappale tai kiinnitin eivätvahingoitu. KUNNOSSAPITO DEWALT -työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattomantoiminnan.

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia jahengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaanesteeseen. Lisävarusteet

VAROITUS: Muita kuin DEWALT -lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALT in suosittelemia varusteita vahingoittumisvaaranvähentämiseksi. Saat lisätietojajälleenmyyjältäsi. Ympäristön suojeleminen Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteenmukana. Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com. Uudelleenladattava akku Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

Anna akun tyhjentyä kokonaan ja irrota se sittenlaitteesta.

As baterias de iões de lítio são recicláveis. Entregue-as ao seu fornecedor ou coloque-as num ecoponto. As baterias recolhidas serão recicladas ou eliminadascorrectamente.94 sUOMI EU-yhdenmukaisuusilmoitus Konedirektiivi Harjaton ja langaton kompakti iskuväännin DCF887 DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN60745-1:2009+A11:2010, EN60745-2-2:2010. Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALT iin. Osoitteet näkyvät käyttöohjeentakasivulla. Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALT inpuolesta. Markus Rompel Tekninen päällikkö DEWALT , Richard-Klinger-Strasse 11, D-65510, Idstein, Germany

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämäkäyttöohje. Määritelmät: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihinsymboleihin.

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingonvaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaranmahdollisuus.

Tulipalonvaara. Sähkötyökalun yleiset turvallisuusvaroitukset

VAROITUS: Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos varoituksia ja ohjeita ei noudateta, Onnittelut! Olet valinnut DEWALT -työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT

työkaluista luotettavia kumppaneitaammattilaisille. Tekniset tiedoissa DCF887 Jännite V

Tyyppi 1/10/20 Akun tyyppi Li-Ion Antoteho W 400 Ei latausnopeutta rpm Tila 1 0–1000 Tila 2 0–2800 Tila 3 0–3250 Iskutaajuus ipm 0–3800 Vääntö enintään Nm 205 Työkalupidike mm 6,35 Paino (ilman akkua) kg 0,9 Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN60745-2-2 mukaisesti:

(päästöäänenpainetaso) dB(A) 96

(äänitehotaso) dB(A) 107 K (määritetyn äänitason epävarmuus) dB(A) 3 Tärinäpäästöarvo a

2,1 Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN60745 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessaaltistumista.

HARJATON JA LANGATON KOMPAKTI ISKUVÄÄNNIN

DCF88795 sUOMI on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingonvaara.

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseentyökaluun.

1) Työskentelyalueen Turvallisuus

2) Sähköturvallisuus

a ) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavanhenkilövahingon. b ) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojenvaaraa. c ) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisääonnettomuusvaaraa. d ) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaahenkilövahingon. e ) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissatilanteissa. f ) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviinosiin. g ) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamiavaaroja.

4) Sähkötyökaluista Huolehtiminen

DCB546 18/54 6,0/2,0 1.05 270 140 90 60 90 X DCB547 18/54 9,0/3,0 1.25 420 220 140 85 140 X DCB181 18 1,5 0,35 70 35 22 22 22 45 DCB182 18 4,0 0,61 185 100 60 60 60 120 DCB183/B 18 2,0 0,40 90 50 30 30 30 60 DCB184/B 18 5,0 0,62 240 120 75 75 75 150 DCB185 18 1,3 0,35 60 30 22 22 22 X DCB187 18 3.0 0.48 140 70 45 45 45 9096 sUOMI b ) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se onkorjattava. c ) Katkaise sähkötyökalusta virta ja irrota sen pistoke pistorasiasta tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingonvaaraa. d ) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjienkäsissä. e ) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavatonnettomuuksia. f ) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompihallita. g ) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyävaaratilanne.

5) Akkukäyttöisten Työkalujen

a ) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalunturvallisuuden. Lisäturvasääntöjä isku-/ruuvivääntimille

Pitele sähkötyökalua eristetyistä tartuntapinnoista, kun teet työtä, jossa kiinnitin voi joutua kosketuksiin piilossa olevien sähköjohtojen kanssa. Työkalun kiinnittimen kosketus jännitteisen johtimen kanssa voi tehdä myös työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskunkäyttäjälle. Vaarat Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

Kuulonheikkeneminen.

Lentävien kappaleiden aiheuttamathenkilövahingot.

Käytön aikana kuumenevien varusteiden aiheuttamatpalovammat.

Pitkäaikaisen käyttämisen aiheuttamathenkilövahingot. Sähköturvallisuus Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkonjännitettä. Tämä DEWALT -latauslaite on kaksoiseristetty EN60335 -säädösten mukaisesti, joten maadoitusjohtoa eitarvita. Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALT in huolto-organisaationkautta. Jatkojohdon käyttäminen Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1mm

ja suurin pituus 30m. Jos käytät johtokelaa, kelaa johto aina kokonaanauki.

Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturinkäyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sisään. Se voi aiheuttaasähköiskun.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan laukaisuvirta on enintään30mA.

HUOMIO: Palovamman vaara. Loukkaantumisriskin vähentämiseksi lataa vain ladattavia DEWALT -akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon javaurioita.97 SUOMI

ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaanyhdessä.

Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT -akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

Älä jätä laturia sateeseen tailumeen.

Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisenriskiä.

Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tairasitusta.

Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojenkautta.

Älä käytä laturia, jos johto tai pistoke on vahingoittunut– vaihdata nevälittömästi.

Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuunhuoltoon.

Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa sevälittömästi.

Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennäriskiä.

ÄLÄ KOSKAANyritä yhdistää kahta laturiayhteen.

Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koskeautolaturia. Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat

laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi onalkanut.

3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti.

Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistäkäyttöä. Laturin toiminta Katso akun lataustaso alla olevistamerkkivaloista. Laturin merkkivalot lataus käynnissä ladattu täyteen kuuma-/kylmäviive*

Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaalatausta. Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos akku on viallinen, merkkivalo ei syty tai laturi ilmoittaa viallisesta akusta tai sen merkkivalovilkkuu. HUOMAA: Tämä voi tarkoittaa myöslaturivikaa. Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuunhuoltopalveluun. Akun kuuma-/kylmäviive Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisenkäyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akkulämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraitaesineitä. Elektroninen suojausjärjestelmä XR Li-Ion -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suureltapurkautumiselta. Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaanlatautunut. Asennus seinään Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville98 sUOMI ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4mm ruuvin kannan halkaisijan ollessa 7–9mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä nereikiin. Laturin puhdistusohjeet

Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn taikaasun.

Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisenvaurion.

Lataa akkuyksiköt vain DEWALT -latureilla.

ÄLÄ roiskuta vettä tai upota veteen tai muihinnesteisiin.

Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 ˚C (kuten kesällä ulkokatoksissa taimetallirakennuksissa).

Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja jaaineita.

Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojenseosta.

Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteyslääkäriin.

-akkuja on kahdenmallisia: Käyttö jakuljetus. Käyttötila: Kun FLEXVOLT

-akkua käytetään sellaisenaan tai se on DEWALT 18V -tuotteessa, se toimii 18V akkuna. Kun FLEXVOLT

-akku on 54V tai 108V (kaksi 54V akkua) tuotteessa, se toimii 54Vakkuna. Kuljetustila: Kun kansi on asennettu FLEXVOLT

1. On suositeltavaa säilyttää akku viileässä ja kuivassa

2. Pitkän säilytyksen aikana täyteen ladattu akku on

suositeltavaa säilyttää viileässä ja kuivassa paikassa irtilaturista. HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennenkäyttöä. Latauslaitteen ja akun tarrat Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit: Lue käyttöohjeet ennenkäyttämistä. Latausajan tiedot ovat Teknisissätiedoissa. Älä työnnä sähköä johtavia esineitä laitteensisään. Älä lataa vaurioitunuttaakkua. Älä altista vedelle. Vaihdata vialliset akutheti. Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä Lataa vain lämpötilassa 4–40 ˚C. Käytettäväksi vainulkona. Toimita akku kierrätykseen ympäristöystävällisellätavalla. Lataa DEWALT -akut ainoastaan yhteensopivilla DEWALT -latureilla. Jos muita kuin yhteensopivia DEWALT -akkuja ladataan DEWALT -laturilla, akut voivat räjähtää tai aiheuttaa muitavaaratilanteita. Älä hävitä akkuyksikköäpolttamalla. KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:nparisto). KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:nparistoa). Akun Tyyppi DCF887 toimii 18 voltinakulla. Näitä akkuja voidaan käyttää: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Katso lisätietoja kohdasta Teknisettiedot. Pakkauksen Sisältö Pakkauksen sisältö: 1 Iskuväännin 1 Laturi 1 Li-Ion akku (mallit M1, L1, C1, P1, D1, D1B) 2 Li-Ion akku (mallit M2, L2, C2, P2, D2, D2B) 3 Li-Ion akku (mallit M3, L3, C3, P3, D3, D3B) 1 Magneettinen terän pidike 1 Vyökoukku 1 laukku 1 Käyttöohje 1 Tool Connect

-sovelluksen käyttöohje (B-mallit) HUOMAA: Akut, laturit ja pakkaukset eivät kuulu N-malliin.

Tarkista, onko työkalussa, osissa tai tarvikkeissakuljetusvaurioita.

Lue tämä käyttöohje huolellisesti ennen laitteenkäyttämistä. Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa: Lue käyttöohjeet ennenkäyttämistä. Näkyvä säteily. Älä katso suoraanvaloon.100 sUOMI Päivämääräkoodin Sijainti Päivämääräkoodi on merkitty koteloon. Se sisältää myösvalmistusvuoden. Esimerkki: 2017 XX XX Valmistusvuosi Kuvaus (Kuva A)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- taihenkilövahinkoja.

Suunnanvaihtopainike

6,35 mm kuusiokoloistukka

Vyökoukku (valinnainen lisävaruste)

Magneettinen terän pidike Käyttötarkoitus Iskuväännin on suunniteltu ammattimaisiin ruuvinvääntösovelluksiin. Iskutoiminnon ansiosta työkalu on erittäin hyödyllinen kiinnittimien kiinnittämiseen puuhun, metalliin jabetoniin. ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä taikaasuja. Tämä iskuväännin on ammattimainensähkötyökalu. ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vainvalvotusti.

Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteenkanssa.

VAROITUS: Käytä ainoastaan DEWALT -akkupakkauksia ja -latureita. Akun Asentaminen ja Poistaminen Työkalusta (Kuva B) hUOMaa: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku

on ladattutäyteen. Akun Asentaminen Työkalun Kahvaan

kahvan sisällä oleviin kiskoihin (KuvaB).

2. Liu’uta se kahvaan, kunnes akku on hyvin paikoillaan

laitteessa ja varmista, ettei seirtoa. Akun Poistaminen Työkalusta

ja vedä akku ulos työkalunkahvasta.

2. Laita akku laturiin, kuten käyttöohjeen laturiosassakuvataan.

Tasomittarilla Varustetut Akut (Kuva B) Joissakin DEWALT -akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävänvirtatason. Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta

alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku onladattava. hUOMaa: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytönmukaan. Vyökoukku ja magneettinen teräpidike (Kuva A)

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista taiasentamista.

VAROITUS: Jotta vakavan henkilöloukkaantumisen riski vähenisi, ÄLÄ ripusta työkalua pään yläpuolelle tai älä ripusta esineitä roikkumaan vyökoukusta. VAIN työkalun vyökoukku saadaan ripustaavyöhön.

VAROITUS: Jotta vakavan henkilövahingon riski vähenisi, varmista, että vyökoukkua kiinnittävä ruuvi on varmastikiinni. TÄRkEÄÄ: Kun kiinnität tai vaihdat vyökoukkua tai magneettista teräpidikettä, käytä vain mukana toimitettua ruuvia

. Kiristä ruuvihuolellisesti. Vyökoukku

ja magneettinen teräpidike

voidaan kiinnittää työkalun molemmille puolille käyttämällä vain mukana toimitettua ruuvia

, jotta työkalu soveltuisi sekä oikea- että vasenkätisille käyttäjille. Jos koukkua tai magneettista teräpidikettä ei haluta lainkaan, sen voi irrottaatyökalusta. Irrota vyökoukku tai magneettinen teräpidike poistamalla ruuvi

, joka pitää sen paikallaan, ja kokoa sitten uudelleen vastakkaiselle puolelle. Kiristä ruuvihuolellisesti. TOIMINTA Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita jamääräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista101 SUOMI tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen. Käsien oikea asento (Kuva C)

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassaasennossa.

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassaotteessa. Käsien oikea asento tarkoittaa toisen käden pitämistä pääkahvassa

Säädettävä nopeuden liipaisukytkin (Kuva A) Käynnistä työkalu painamalla liipaisukytkintä

Sammuta työkalu vapauttamalla liipaisukytkin. Työkalu on varustettu jarrulla. Työkalu pysähtyy, kun liipaisukytkin vapautetaankokonaan. Säädettävän nopeuden liipaisukytkimen avulla voit käynnistää sovelluksen hitaasti. Mitä enemmän puristat kytkintä, sitä nopeammin työkalu toimii. Jotta työkalun käyttöikä olisi mahdollisimman pitkä, käytä säädettävää nopeutta vain keskiöintiin taikiinnikkeille. HUOMAUTUS: Säädettävän nopeuden jatkuvaa käyttöä ei suositella. Kytkin saattaavahingoittua. Suunnanvaihtopainike (Kuva A) Suunnanvaihtopainike

määrittää työkalun suunnan ja toimii myöslukituspainikkeena. Kiinniruuvausta varten vapauta liipaisukytkin

ja paina alas suunnanvaihtopainike

työkalun oikeallapuolella. Ruuvin avausta varten vapauta liipaisukytkin

ja paina alas suunnanvaihtopainike

työkalun vasemmalla puolella. Suunnanvaihtopainikkeen keskiasento lukitsee liipaisukytkimen off-asentoon. Kun muutat suunnanvaihtopainikkeen asentoa, varmista, että liipaisin onvapautettu. HUOMAUTUS: Kun työkalua käytetään ensimmäisen kerran suunnanvaihdon jälkeen, saatat kuulla käynnistettäessä kilahduksen. Tämä on normaalia eikä ole merkkiongelmasta. Työvalot (Kuva A) Laitteessa on kolme työvaloa

, jotka sijaitsevat 6,35 mm:n kuusiokoloistukan

ympärillä. Työvalot aktivoituvat, kun liipaisukytkintäpainetaan. Kun liipaisin vapautetaan, työvalot palavat korkeintaan 20 sekunninajan. HUOMAUTUS: Työvalot on tarkoitettu välittömän työpinnan valaisuun, eikä niitä ole tarkoitettu käytettäväksitaskulamppuna. Tilanvalitsin (Kuvat A, D) Työkalussa on tilanvalitsin

, joka mahdollistaa yhden tilan valitsemisen kolmesta vaihtoehdosta. Valitse tila käyttötarkoituksen mukaan ja säädä työkalun nopeutta vaihtelevan nopeuden liipaisukytkintä

käyttäen. Tarkkuusruuvaustila (Kuva D) Tavallisten ruuvaustilojen lisäksi tässä työkalussa on tarkkuusruuvaustila, jota voidaan käyttää kevyissä töissä, joissa halutaan välttää materiaalin tai kiinnikkeiden vahingoittuminen. Se soveltuu erityisen hyvin kevyisiin töihin, kuten kaappien saranoiden ja laitteiden ruuvien kiinnitykseen. Tarkkuusruuvaustila toimii ruuvinvääntimen tavoin kevyissä töissä, kun ruuvi työntyy työstettävään kappaleeseen ja sitten (tarvittaessa) se toimii iskuvääntimenä, jolloin ruuvin kanta ei jääkoholle. HUOMAUTUS: Tämä tila on tarkoitettu kevyisiin ruuvaustöihin. Jos tarkkuusruuvaustila ei riitä kiinnikkeen kiinnittämiseen, valitse tila 2, jolloin saat työhön lisäätehoa. DCF887 Tila 1 Tarkkuusruuvaustila rpm 0–1000 Tila 2 Normaali isku rpm 0–2800 Tila 3 Suurnopeusisku rpm 0–3250 Pikavapautusistukka (Kuvat B, E, F)

VAROITUS: Käytä ainoastaan iskulisävarusteita. Muut kuin iskulisävarusteet voivat rikkoutua ja aiheuttaa vaaratilanteita. Tarkista lisävaruste ennen käyttöä varmistaaksesi, ettei siinä olehalkeamia. HUOMAUTUS: Istukkaan 6,35 mm voidaan liittää vainkuusiokolovarusteita. Aseta suunnanvaihtopainike

lukitusasentoon (keskelle) tai irrota akku ennen varusteidenvaihtoa. Asenna lisävaruste asettamalla se kokonaan paikoilleen. Lisävaruste lukittuu paikoilleen (KuvaE). Poista lisävaruste vetämällä istukan holkki

pois työkalun edestä. Poista lisävaruste (KuvaF). Käyttö Iskunväännin tuottaa seuraavan enimmäisväännön: Kat # Nm DCF887 205

HUOMIO: Varmista, että kiinnitin ja/tai järjestelmä kestää työkalun tuottaman vääntötason. Liiallinen vääntö voi aiheuttaa murtumisen ja mahdollisenhenkilövahingon.

1. Aseta lisävaruste istukkaan. Pidä työkalu osoitettuna

suoraantyökappaleeseen.

2. Aloita toiminto painamalla kytkintä. Vapauta kytkin

toiminnan pysäyttämiseksi. Tarkista vääntö aina momenttiavaimella, koska kiinnitysmomenttiin vaikuttavat monet tekijät mukaan lukien seuraavat: a. Jännite: Alhainen jännite, joka johtuu miltei tyhjenneestä akusta, vähentääkiinnitysmomenttia. b. Istukan koko: Jos ei käytetä oikean kokoista istukkaa, se voi vähentääkiinnitysmomenttia. c. Pultin koko: Suuremmat pultin halkaisijat vaativat suuremman kiinnitysmomentin. Kiinnitysmomentti vaihtelee myös pituuden, materiaalin ja vääntökertoimenmukaan.102 SUOMI d. Pultti: Varmista, että missään kierteessä ei ole ruostetta tai muuta jätettä, jotta saavutetaan oikeakiinnitysmomentti. e. Materiaali: Materiaalityyppi ja pinnan viimeistely vaikuttavatkiinnitysmomenttiin. f. Kiinnitysaika: Pidempi kiinnitysaika aiheuttaa suuremman kiinnitysmomentin. Suositeltua pidempi kiinnitysaika voi aiheuttaa kiinnittimien ylijännityksen, hajoamisen taivahingoittumisen. KUNNOSSAPITO DEWALT -työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattomantoiminnan.

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia jahengityssuojainta.

Anna akun tyhjentyä kokonaan ja irrota se sittenlaitteesta.
