MANUAL DE USUARIO DW925 DEWALT

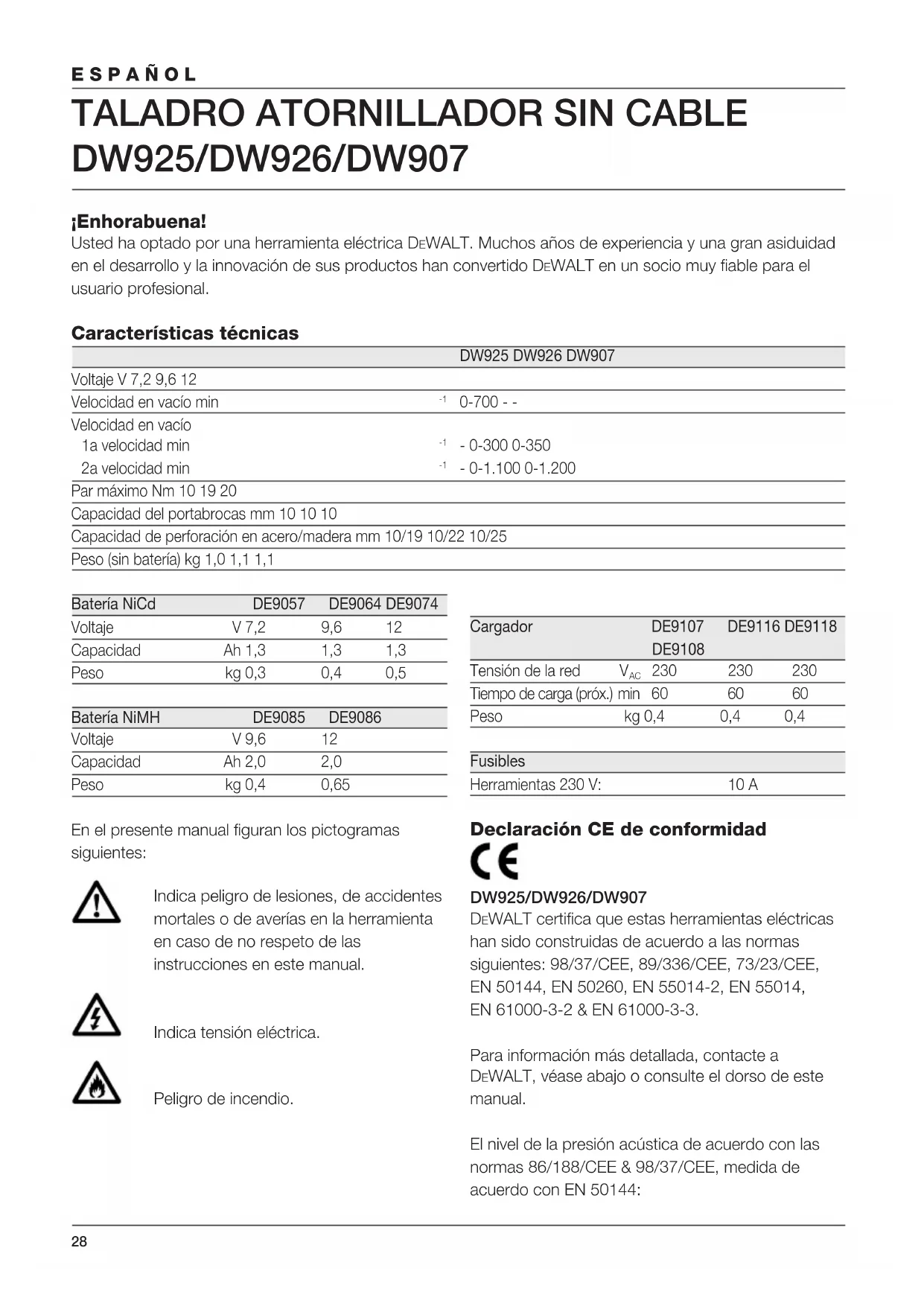

DW925/DW926/DW907 ¡Enhorabuena! Usted ha optado por una herramienta eléctrica DEWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DEWALT en un socio muy fiable para el usuario profesional. Características técnicas DW925 DW926 DW907 Voltaje V 7,2 9,6 12 Velocidad en vacío min

0-700 - - Velocidad en vacío 1a velocidad min

- 0-300 0-350 2a velocidad min

- 0-1.100 0-1.200 Par máximo Nm 10 19 20 Capacidad del portabrocas mm 10 10 10 Capacidad de perforación en acero/madera mm 10/19 10/22 10/25 Peso (sin batería) kg 1,0 1,1 1,1 Batería NiCd DE9057 DE9064 DE9074 Voltaje V 7,2 9,6 12 Capacidad Ah 1,3 1,3 1,3 Peso kg 0,3 0,4 0,5 Batería NiMH DE9085 DE9086 Voltaje V 9,6 12 Capacidad Ah 2,0 2,0 Peso kg 0,4 0,65 Declaración CE de conformidad DW925/DW926/DW907 DEWALT certifica que estas herramientas eléctricas han sido construidas de acuerdo a las normas siguientes: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 50260, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. Para información más detallada, contacte a DEWALT, véase abajo o consulte el dorso de este manual. El nivel de la presión acústica de acuerdo con las normas 86/188/CEE & 98/37/CEE, medida de acuerdo con EN 50144: Cargador DE9107 DE9116 DE9118 DE9108 Tensión de la red V

Tiempo de carga (próx.) min 60 60 60 Peso kg 0,4 0,4 0,4 Fusibles Herramientas 230 V: 10 A En el presente manual figuran los pictogramas siguientes: Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respeto de las instrucciones en este manual. Indica tensión eléctrica. Peligro de incendio.29 ESPAÑOL DW925 DW926 DW907

(presión acústica) dB(A)* 67,5 70 70

(potencia acústica) dB(A) 80,5 83 83

• al oído del usuario Tome medidas adecuadas para proteger sus oídos cuando la presión acústica exceda el valor de 85 dB(A). Valor cuadrático medio ponderado en frecuencia de la aceleración según EN 50144: DW925 DW926 DW907 1,41 m/s

Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemania Instrucciones de seguridad Al utilizar herramientas eléctricas, observe las reglas de seguridad en vigor en su país, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio. Lea las instrucciones de seguridad siguientes antes de utilizar este producto. ¡Conserve bien estas instrucciones de seguridad! Generalidades 1 Mantenga limpia el área de trabajo Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes. 2 Tenga en cuenta el entorno del área de trabajo No exponga las herramientas eléctricas a la humedad. Procure que el área de trabajo esté bien iluminada. No utilice herramientas eléctricas en la proximidad de líquidos o gases inflamables. 3 Protéjase contra las descargas eléctricas Evite el contacto del cuerpo con las superficies conectadas a tierra (p. ej. tuberías, radiadores, cocinas eléctricas y refrigeradores). Para aplicaciones de uso extremas (por ej. humedad elevada formación de polvo metálico, etc.), se puede aumentar la seguridad eléctrica a través de intercalar un transformador de separación o un interruptor de protección de corriente de defecto (FI). 4 ¡Mantenga alejados a los niños! No permita que otras personas toquen la herramienta o el cable de prolongación. En caso de uso por menores de 16 años, se requiere supervisión. 5 Guarde las herramientas que no utiliza Las herramientas eléctricas que no se utilizan, deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños. 6 Vista ropa de trabajo apropiada No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Para trabajos al exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante. Si tiene el pelo largo, téngalo recogido y cubierto. 7 Lleve gafas de protección Utilice también una mascarilla si el trabajo ejecutado produce polvo u otras partículas volantes. 8 Respete el nivel máximo de la presión acústica Tome medidas adecuadas para la protección de los oídos cuando la presión acústica exceda el valor de 85 dB(A). 9 Sujete bien la pieza de trabajo Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta. 10 No alargue demasiado su radio de acción Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. 11 Esté siempre alerta Mire lo que está haciendo. Use el sentido común. No maneje la herramienta cuando está cansado. 12 Retire las llaves de maniobra Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje hayan sido retirados. 13 Utilice la herramienta adecuada En este manual, se indica para qué uso está destinada la herramienta. No utilice herramientas o dispositivos acoplables de potencia demasiado débil para ejecutar trabajos pesados.30 ESPAÑOL La herramienta funcionará mejor y con mayor seguridad al ser utilizada de acuerdo con sus características técnicas. ¡ATENCIÓN! El uso de accesorios o acoplamientos, o el uso de la herramienta misma distintos de los recomendados en este manual de instrucciones, puede dar lugar a lesiones de personas. 14 Mantenga las herramientas asiduamente Mantenga sus herramientas afiladas y limpias para trabajar mejor y más seguro. Siga las instrucciones para el mantenimiento y la sustitución de accesorios. Verifique los cables de las herramientas con regularidad y, en caso de avería, llévelos a un Centro de Servicio DEWALT para que sean reparados. Inspeccione los cables de prolongación periódicamente y sustitúyalos cuando presenten defectos. Mantenga todos los mandos secos, limpios y libres de aceite y grasa. 15 Compruebe que no haya partes averiadas Antes de utilizar la herramienta, comprueba que no haya averías, a fin de asegurar que funcionará correctamente y sin problemas. Compruebe que no haya desalineamiento o enganchamiento de piezas en movimiento, ni roturas de piezas, ni accesorios mal montados, ni cualquier otro defecto que pudiera perjudicar al buen funcionamiento de la herramienta. Haga reparar o sustituir los dispositivos de seguridad u otros componentes defectuosos según las instrucciones. No utilice la herramienta cuando el interruptor esté defectuoso. Haga sustituir el interruptor en un Centro de Servicio DEWALT. 16 Extraiga la batería Extraiga la batería cuando no la esté utilizando, antes de las operaciones de mantenimiento y cuando cambie algún accesorio. 17 Haga reparar su herramienta en un Centro de Servicio DEWALT Esta herramienta eléctrica cumple con las reglas de seguridad en vigor. Para evitar situaciones peligrosas, la reparación de herramientas eléctricas debe ser efectuada únicamente por un técnico competente. Normas de seguridad adicionales para baterías ¡Peligro de incendio! Evite que se produzcan cortocircuitos metálicos en los contactos de una batería suelta (por ejemplo, no lleve llaves en el mismo bolsillo que una batería).

• El líquido una solución de un 25-30% de hidróxido de potasio, puede resultar nocivo. En caso de que entre en contacto con la piel, lávese inmediatamente con agua. Neutralícelo con un ácido suave como zumo de limón o vinagre. En caso de que entre en contacto con los ojos, láveselos con agua limpia abundante durante al menos 10 minutos. Consulte a un médico.

• No intente nunca abrir una batería. Placas en el cargador y en la batería Las placas en el cargador y en la batería enseñan los pictogramas siguientes: 100% Cargando 100% Cargado Batería defectuosa No unirlos con objetos conductores No cargar baterías en mal estado, cambiarlas inmediatamente Antes de usar, leer el manual de instrucciones Usar sólo con baterías de DEWALT. Otras baterías pueden explotar causando daños personales y materiales No exponer a la lluvia31 ESPAÑOL Si el cordón estuviera en mal estado, cambiarlo inmediatamente +40 ˚c+4 ˚c Cargar sólo entre 4 °C y 40 °C Una vez terminada la vida técnica de la batería, elimínela sin dañar el medio ambiente No arroje la batería al fuego Verificación del contenido del embalaje El paquete contiene: 1 Taladro atornillador sin cable 1 Cargador de baterías 1 Batería (modelos K) 2 Baterías (modelos K2) 1 Punta de atornilladora 1 Caja de transporte (solo modelos K) 1 Manual de instrucciones 1 Dibujo despiezado

• Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.

• Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta. Descripción (fig. A) El taladro atornillador sin cable DW925/DW926/ DW907 está diseñado para aplicaciones profesionales. 1 Conmutador de velocidad variable 2 Guía de deslizamiento de avance/retroceso 3 Portabrocas sin llave 4 Selector de modo/manguito de regulación del par 5 Selección del modo/del par de torsión 6 Selector de dos velocidades (DW926/DW907) 7 Ranuras de ventilación 8 Empuñadura 9 Batería Cargador Su cargador DE9107 acepta baterías NiCd DEWALT desde 7,2 hasta 14,4 V. Su cargador DE9108/DE9118 acepta baterías NiCd DEWALT desde 7,2 hasta 18 V. Su cargador DE9116 acepta baterías NiCd y NiMH DEWALT desde 7,2 hasta 18 V. 9 Batería 10 Pulsadores de arranque 11 Cargador 12 Indicador de carga (rojo) Seguridad eléctrica El cargador ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características. Su cargador DEWALT tiene doble aislamiento, conforme a la norma EN 60335; por consiguiente, no se requiere conexión a tierra. Sustitución de cable o enchufe Al sustituir el cable o el enchufe hágalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa. Utilización de un cable de prolongación En caso de que sea necesario utilizar un cable de prolongación, deberá ser un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas). La sección mínima de conductor es de 1 mm

Si utiliza un carrete de cable, desenrolle siempre el cable completamente. Montaje y ajustes

• Antes de realizar el montaje y los ajustes, extraiga siempre la batería.

• Desconecte siempre la herramienta antes de introducir o extraer la batería.

• Usar sólo baterías y cargadores de DEWALT.32 ESPAÑOL Batería (fig. A) Carga de la batería Cuando cargue la batería por primera vez, o después de que haya estado guardada durante mucho tiempo, únicamente aceptará una carga del 80%. Tras varios ciclos de carga y descarga, la batería alcanzará su capacidad completa. Compruebe siempre la corriente eléctrica antes de cargar la batería. Si ésta está en funcionamiento, pero la batería no se carga, lleve el cargador a un concesionario autorizado de reparaciones de DEWALT. Es posible que el cargador y la batería se calienten durante la carga; esto es normal y no significa que exista ningún problema. No cargue la batería a temperaturas ambiente inferiores a 4 °C o superiores a 40 °C. Temperatura de carga recomendada: aprox. 24 °C.

• Para cargar la batería (9), introdúzcala en el cargador (11) según se indica y enchufe este último. Asegúrese de que la batería esté bien colocada en el cargador. El indicador de carga rojo (12) parpadeará. Pasada una hora, aproximadamente, dejará de parpadear y permanecerá encendido. El empaquetado de baterías ya estará completamente cargado y el cargador pasará automáticamente al modo de ecualización. Al cabo de unas cuatro horas, cambiará al modo de mantenimiento. Se puede sacar en cualquier momento o dejarse indefinidamente en el cargador conectado.

• Si existen problemas de carga, el indicador de carga rojo parpadea rápidamente. Vuelva a insertar el empaquetado de baterías o pruebe con uno nuevo. Si tampoco es posible cargar éste último, haga revisar el cargador por un Centro de Servicio DEWALT.

• Cuando se enchufa a fuentes de suministro de corriente tales como generadores o fuentes que convierten corriente continua en corriente alterna, el indicador de carga rojo puede parpadear dos veces, apagarse y repetir. Esto indica la existencia de un problema temporal de la fuente de alimentación. El cargador volverá a cambiar a funcionamiento normal de manera automática. Introducción y extracción de la batería

• Introduzca la batería en la empuñadura (8) hasta que esté bien colocada (se oirá un “clic”).

• Para extraerla, apriete los dos pulsadores de arranque (10) a la vez y sáquela de la empuñadura (8). Insertar y quitar una punta (fig. A & B)

• Abra el portabrocas girando el manguito (13) en sentido contrario al de las agujas del reloj e introduzca el vástago de la punta.

• Inserte la punta hasta el fondo en el portabrocas y, antes de apretar, levántela levemente.

• Apriete firmemente girando el manguito en el sentido de las agujas del reloj.

• Para sacar la punta, siga el mismo procedimiento en orden inversa. Selección del modo de funcionamiento o regulación del par de torsión (fig. C) El collarín de esta herramienta cuenta con 15 posiciones para ajustar el par de torsión al tamaño del tornillo y al material sobre el que se trabaja. Para ver información sobre la regulación del par, consulte el apartado “Atornillado”.

• Seleccione el modo de funcionamiento o el par adecuado alineando el símbolo o el número del collarín (5) con el indicador (14) de la caja. Guía de deslizamiento de avance/retroceso (fig. D)

• Para seleccionar el sentido de giro hacia la derecha o hacia la izquierda, utilice el mando deslizante derecha/izquierda (2) tal como se indica (observe las flechas en la herramienta). Espere siempre hasta que el motor esté completamente parado antes de cambiar el sentido de rotación. DW926/DW907 - Selector de dos velocidades (fig. E) Su herramienta tiene un selector de dos velocidades (6) incorporado para variar la relación entre velocidad y par de torsión. 1 baja velocidad/elevado par (perforación de grandes orificios, trabajo con tornillos) 2 alta velocidad/bajo par (agujeros más pequeños)33 ESPAÑOL Para las velocidades, ver los datos técnicos.

• El selector del sentido de marcha debe siempre empujarse totalmente hacia delante o totalmente hacia atrás.

• ¡Evite de cambiar de velocidad cuando el taladro está funcionando! Cómo retirar y colocar el portabrocas (fig. F & G)

• Abra las mordazas del portabrocas al máximo posible.

• Introduzca un destornillador en el portabrocas y retire el tornillo que sujeta el portabrocas, girando en el sentido de las agujas del reloj, como se indica en la figura F.

• Apriete una llave Allen en el portabrocas y golpéela con un martillo tal como se indica en la figura G. Así el portabrocas quedará suelto y podrá desenroscarse a mano.

• Para volver a poner el portabrocas, proceda en el orden inverso. Instrucciones para el uso

• Respete siempre las instrucciones de seguridad y las normas de aplicación.

• Infórmese sobre la ubicación de tuberías y de cables eléctricos.

• Sólo se debe ejercer una ligera presión sobre la herramienta. Una presión excesiva no acelera el taladrado, sino que reduce la efectividad de la herramienta e incluso puede reducir su vida útil.

• Para reducir el riesgo de pérdida de velocidad en la perforación, disminuya progresivamente la presión sobre la broca hacia el final de la operación.

• Mantenga el motor en marcha al extraer la broca del orificio perforado. Esto evitará que se atasque. Antes de trabajar:

• Asegúrese de que la batería está (totalmente) cargada.

• Inserte la broca apropiada.

• Demarque el punto a ser perforado.

• Seleccione giro hacia adelante o hacia atrás. Encender y apagar (fig. A & D)

• Para encender, pulse el conmutador de velocidad variable (1). La presión determina la velocidad.

• Para parar la herramienta, suelte el conmutador.

• Para mantener la herramienta desconectada, desplace la guía de deslizamiento de avance/ retroceso (2) a la posición central. El taladro está equipado con un freno para detener la broca en cuanto el conmutador de velocidad variable se libera por completo. Atornillar (fig. A)

• Seleccione el giro hacia la derecha o hacia la izquierda utilizando el mando deslizante (2).

• Sitúe el collarín (4) en la posición 1 y comience a atornillar (par bajo).

• Si el embrague actúa demasiado pronto, ajuste el collarín para aumentar el par según sea necesario. Taladrado rotativo (fig. A)

• Seleccione el modo de perforación utilizando el collarín (4). Taladro en metal

• Cuando taladre metales use un lubricante, excepto para el hierro fundido y el bronce, que se taladra en seco. Taladro en madera

• Se puede taladrar madera con las mismas brocas helicoidales que para metal. Estas brocas se calientan si no se sacan con frecuencia para eliminar las virutas.

• Para taladros más grandes use barrenas de madera a baja velocidad.

• Si al hacer el taladro el madera se puede astillar, ponga debajo un taco de madera que no le sirva. Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.34 ESPAÑOL Mantenimiento Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente. Lubricación Su herramienta eléctrica no requiere lubricación adicional. Limpieza

• Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizando un paño suave.

• Desconecte el cargador antes de limpiar el cárter con un paño.

• Quite la batería antes de limpiar su herramienta. Medio ambiente Batería recargable Esta batería de larga duración se debe recargar cuando no tenga la potencia suficiente en trabajos que realizaba fácilmente con anterioridad. Una vez terminada su vida técnica, elimínela sin dañar el medio ambiente:

• Agote la batería por completo y, a continuación, sáquela de la herramienta.

• Las células NiCd y NiMH son reciclables. Llévelas a su distribuidor o a un centro de reciclaje local. Las baterías recogidas se reciclarán o se desecharán adecuadamente. Herramientas desechadas Lleve la herramienta vieja a un Centro de Servicio DEWALT, donde será eliminada sin efectos perjudiciales para el medio ambiente. GARANTÍA

• 30 DÍAS DE SATISFACCIÓN COMPLETA • Si no queda totalmente satisfecho con su herramienta DEWALT, contacte con su Centro de Servicio DEWALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mejor solución.

• UN AÑO DE SERVICIO GRATUITO • Si necesita mantenimiento o servicio técnico para su herramienta DEWALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio DEWALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios.

• UN AÑO DE GARANTÍA • Si su producto DEWALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando:

• El producto no haya sido utilizado inadecuadamente.

• No se haya intentado su reparación por parte de una persona no autorizada.

• Se presente la prueba de compra. Para la localización del Centro de Servicio DEWALT más cercano, consulte el dorso de este manual. Como alternativa, hay disponible en Internet una lista de Centros de Servicio DEWALT e información completa sobre nuestro servicio postventa en www.2helpU.com.35 FRANÇAIS
