MANUAL DE USUARIO DCK2059 DEWALT

– 1,5 El nivel de emisión de vibración que figura en esta hoja de información se ha medido de conformidad con una prueba normalizada proporcionada en la EN60745 y puede utilizarse para comparar una herramienta con otra. Puede usarse para una evaluación preliminar deexposición.

ADVERTENCIA: El nivel de emisión de vibración declarado representa las principales aplicaciones de la herramienta. Sin embargo, si se utiliza la herramienta para distintas aplicaciones, con accesorios diferentes o mal mantenidos, la emisión de vibración puede variar. Esto puede aumentar considerablemente el nivel de exposición durante el período total detrabajo. Una valoración del nivel de exposición a la vibración debería tener en cuenta también las veces en que la herramienta está apagada o cuando está en funcionamiento pero no realizando ningún trabajo. Esto puede reducir considerablemente el nivel de exposición durante el periodo total detrabajo. Identifique medidas de seguridad adicionales para proteger al operador de los efectos de la vibración tales como: ocuparse del mantenimiento de la herramienta y los accesorios, mantener las manos calientes y organizar los patrones detrabajo. Declaración de Conformidad CE Directriz de la Maquinaria Taladro/Destornillador/Martillo compacto DCD777, DCD778 DeWALT declara que los productos descritos bajo Datos Técnicos son conformes a las normas: 2006/42/CE, EN60745-1:2009+A11:2010, EN60745-2-1:2010, EN60745-2-2:2010. Estos productos también son conformes con las Directivas 2014/30/UE y 2011/65/UE. Si desea más información, póngase en contacto con DeWALT en la dirección indicada a continuación o bien consulte la parte posterior de estemanual. El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en representación de DeWALT

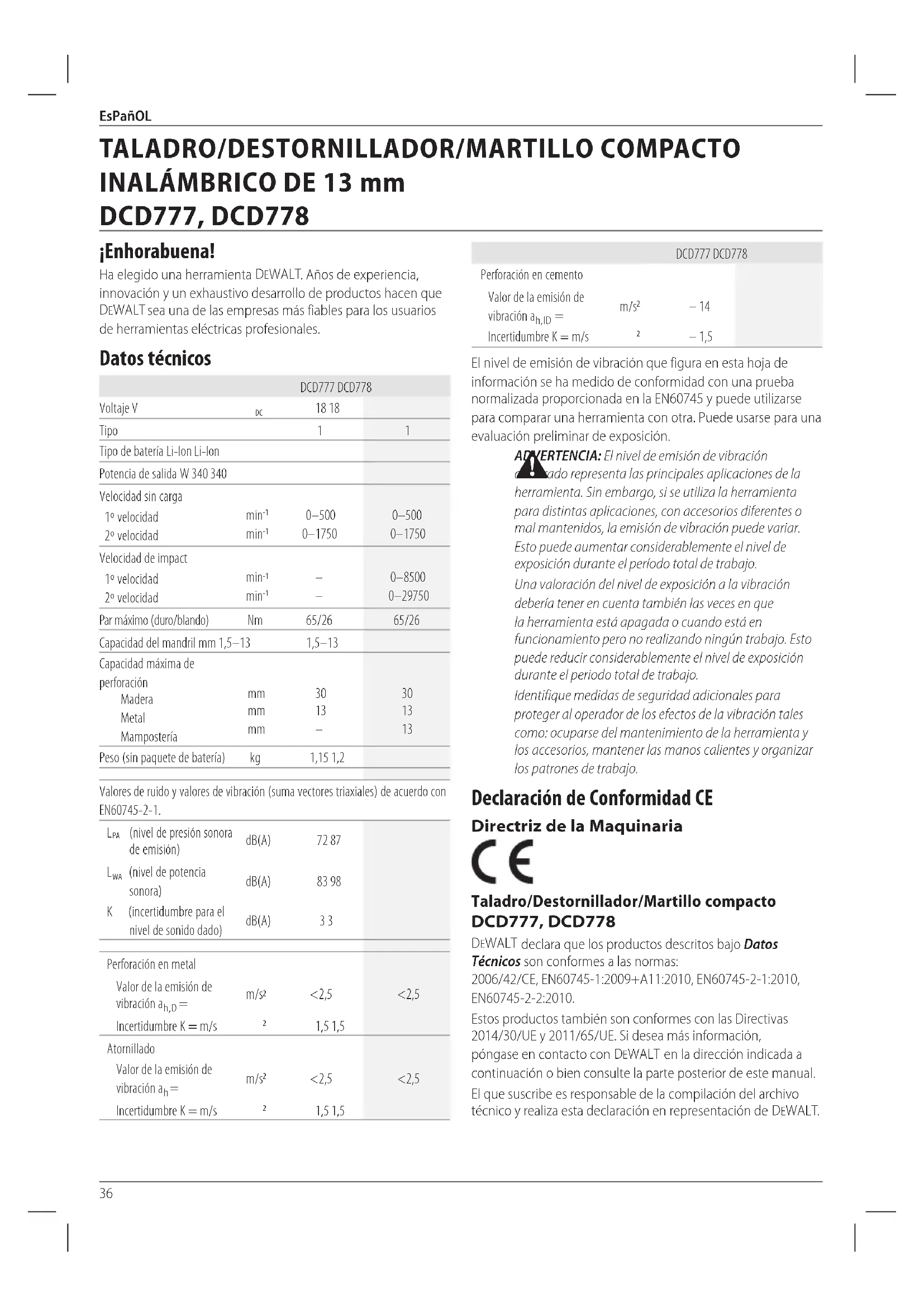

¡Enhorabuena! Ha elegido una herramienta DeWALT . Años de experiencia, innovación y un exhaustivo desarrollo de productos hacen que DeWALT sea una de las empresas más fiables para los usuarios de herramientas eléctricasprofesionales. Datos técnicos DCD777 DCD778 Voltaje V

Tipo de batería Li-Ion Li-Ion Potencia de salida W 340 340 Velocidad sin carga 1º velocidad 2º velocidad min

0–500 0–1750 0–500 0–1750 Velocidad de impact 1º velocidad 2º velocidad min

0–8500 0–29750 Par máximo (duro/blando) Nm 65/26 65/26 Capacidad del mandril mm 1,5–13 1,5–13 Capacidad máxima de perforación Madera Metal Mampostería

Peso (sin paquete de batería) kg 1,15 1,2 Valores de ruido y valores de vibración (suma vectores triaxiales) de acuerdo con EN60745-2-1.

(nivel de presión sonora de emisión) dB(A) 72 87

(nivel de potencia sonora) dB(A) 83 98 K (incertidumbre para el nivel de sonido dado) dB(A) 3 3 Perforación en metal Valor de la emisión de vibración a h,D

1,5 1,5 Atornillado Valor de la emisión de vibración a

INALÁMBRICO DE 13 mm DCD777, DCD778 Español (traducido de las instrucciones originales)37 EsPañOL Markus Rompel Director de Ingeniería DeWALT , Richard-Klinger-Strase 11, D-65510, Idstein, Alemania

ADVERTENCIA: para reducir el riesgo de lesiones, lea el manual deinstrucciones. Definiciones: normas de seguridad Las siguientes definiciones describen el nivel de gravedad de las señales. Lea el manual y preste atención a estossímbolos.

PELIGRO: indica una situación de peligro inminente, que si no se evita, provocará la muerte o lesionesgraves.

ADVERTENCIA: indica una situación de posible peligro que, si no se evita, podría provocar la muerte o lesionesgraves.

ATENCIÓN: indica una situación de posible peligro que, si no se evita, puede provocar lesiones leves omoderadas. AVISO: Indica una práctica no relacionada con las lesiones personales que, de no evitarse, puede ocasionar dañosmateriales.

Indica riesgo de descargaeléctrica.

Indica riesgo deincendio. Advertencias de seguridad generales para herramientas eléctricas

ADVERTENCIA: Lea todas las advertencias de seguridad y todas las instrucciones. El incumplimiento de las advertencias e instrucciones podría provocar una descarga eléctrica, un incendio y/o lesionesgraves.

CONSULTAS El término “herramienta eléctrica” que aparece en las advertencias se refiere a la herramienta eléctrica que funciona a través de la red eléctrica (con cable) o a la herramienta eléctrica que funciona con batería (sin cable).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien iluminada. Las áreas en desorden u oscuras pueden provocaraccidentes. b ) No utilice herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan chispas que pueden inflamar el polvo o losgases. c ) Mantenga alejados a los niños y a las personas que estén cerca mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar que pierda elcontrol.

2) Seguridad Eléctrica

a ) Los enchufes de las herramientas eléctricas deben corresponderse con la toma de corriente. No modifique nunca el enchufe de ninguna forma. No utilice ningún enchufe adaptador con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y las tomas de corriente correspondientes reducirán el riesgo de descargaeléctrica. b ) Evite el contacto del cuerpo con superficies conectadas a tierra como tuberías, radiadores, cocinas económicas y frigoríficos. Existe un mayor riesgo de descarga eléctrica si tiene el cuerpo conectado atierra. c ) No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. Si entra agua a una herramienta eléctrica aumentará el riesgo de descargaeléctrica. d ) No someta el cable de alimentación a presión innecesaria. No use nunca el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, aceite, bordes Pilas Tiempo Cargadores/Carga (Minutos) Cat # V

Peso38 EsPañOL afilados y piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descargaeléctrica. e ) Cuando esté utilizando una herramienta eléctrica al aire libre, use un cable alargador adecuado para uso en exteriores. La utilización de un cable adecuado para el uso en exteriores reduce el riesgo de descargaeléctrica. f ) Si no puede evitar utilizar una herramienta eléctrica en un lugar húmedo, use un suministro protegido con un dispositivo de corriente residual. El uso de un dispositivo de corriente residual reduce el riesgo de descargaeléctrica.

3) Seguridad Personal

a ) Manténgase alerta, esté atento a lo que hace y use el sentido común cuando utilice una herramienta eléctrica. No maneje una herramienta eléctrica cuando esté cansado o bajo los efectos de drogas, medicamentos o alcohol. Un momento de falta de atención cuando se manejan las herramientas eléctricas puede ocasionar lesiones personalesgraves. b ) Use un equipo protector personal. Utilice siempre protección ocular. El uso del equipo protector como mascarillas antipolvo, calzado antideslizante, casco o protección auditiva para condiciones apropiadas reducirá las lesionespersonales. c ) Evite la puesta en funcionamiento involuntaria. Asegúrese de que el interruptor esté en posición de apagado antes de conectar con la fuente de alimentación y/o la batería, de levantar o transportar la herramienta. El transportar herramientas eléctricas con el dedo puesto en el interruptor o herramientas eléctricas activadoras que tengan el interruptor encendido puede provocaraccidentes. d ) Saque toda llave de ajuste o llave inglesa antes de encender la herramienta eléctrica. Una llave inglesa u otra llave que se deje puesta en una pieza en movimiento de la herramienta eléctrica pueden ocasionar lesionespersonales. e ) No intente extender las manos demasiado. Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. Esto permite un mejor control de la herramienta eléctrica en situacionesinesperadas. f ) Vístase debidamente. No se ponga ropa suelta o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas enmovimiento. g ) Si se suministran dispositivos para la conexión del equipo de extracción y recogida de polvo, asegúrese de que estén conectados y de que se usen adecuadamente. El uso de equipo de recogida de polvo puede reducir los riesgos relacionados con elpolvo.

4) Uso y cuidado de las herramientas

Eléctricas a ) No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para su trabajo. La herramienta eléctrica correcta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus característicastécnicas. b ) No utilice la herramienta eléctrica si no puede encenderse y apagarse con el interruptor. Toda herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe serreparada. c ) Desconecte el enchufe de la fuente de alimentación y/o la batería de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o guardar las herramientas eléctricas. Dichas medidas de seguridad preventivas reducen el riesgo de poner en marcha la herramienta eléctricaaccidentalmente. d ) Guarde las herramientas eléctricas que no esté utilizando fuera del alcance de los niños y no permita que utilicen la herramienta eléctrica las personas que no estén familiarizadas con ella o con estas instrucciones. Las herramientas eléctricas son peligrosas en manos de personas nocapacitadas. e ) Ocúpese del mantenimiento de las herramientas eléctricas. Compruebe si hay desalineación o bloqueo de las piezas en movimiento, rotura de piezas y otras condiciones que puedan afectar el funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, llévela para que sea reparada antes de utilizarla. Se ocasionan muchos accidentes por el mal mantenimiento de las herramientaseléctricas. f ) Mantenga las herramientas para cortar afiladas y limpias. Hay menos probabilidad de que las herramientas para cortar con bordes afilados se bloqueen y son más fáciles decontrolar. g ) Use la herramienta eléctrica, los accesorios y las brocas de la herramienta etc., conforme a estas instrucciones teniendo en cuenta las condiciones de trabajo y el trabajo que vaya a realizarse. El uso de la herramienta eléctrica para operaciones que no sean las previstas puede ocasionar una situaciónpeligrosa.

5) Uso y cuidado de las herramientas que

funcionan con batería a ) Recárguelas sólo con el cargador especificado por el fabricante. Un cargador que sea adecuado para un tipo de batería puede ocasionar un riesgo de incendio si se utiliza con otrabatería. b ) Use herramientas eléctricas sólo con las baterías designadas específicamente. El uso de cualquier otro tipo de batería puede crear un riesgo de lesión o deincendio. c ) Cuando no se esté utilizando la batería, manténgala alejada de otros objetos de metal, como los clips, monedas, llaves, clavos, tornillos u otros objetos39 EsPañOL pequeños de metal que pueden hacer una conexión de un terminal a otro. El provocar un cortacircuito en los terminales de la batería puede causar quemaduras o unincendio. d ) En condiciones de abuso, el líquido puede salirse de la batería, evite el contacto. Si se produce un contacto de forma accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El líquido que sale de la batería puede causar irritación oquemaduras.

a ) Lleve su herramienta eléctrica para que sea reparada por una persona cualificada para realizar las reparaciones que use sólo piezas de recambio idénticas. Así se asegurará que se mantenga la seguridad de la herramientaeléctrica. Otras normas de seguridad específicas para destornillador eléctrico / taladradora de impacto

• Lleve protección acústica al realizar operaciones de perforación de impacto. La exposición ante ruidos podrá provocar una pérdida de suaudición.

• Utilice las asas auxiliares, si han sido suministradas con la herramienta. La pérdida de control podría provocar dañospersonales.

• Sostenga la herramienta eléctrica por las superficies de agarre aisladas cuando realice una operación en la que la herramienta de corte o la fijación puedan entrar en contacto con un cable oculto. El contacto de los accesorios de corte o de la fijación con un cable conectado a la red eléctrica puede cargar las partes metálicas expuestas de la herramienta eléctrica y producir una descarga eléctrica al operador.

• Utilice fijaciones u otro tipo de método para fijar y apoyar la pieza de trabajo en una plataforma estable. Si sostiene el trabajo con las manos o con su cuerpo estará inestable y podrá hacer que pierda elcontrol.

• Lleve gafas de seguridad u otro tipo de protección visual. Las operaciones de taladrado y perforado provoca el vuelo de astillas. Las partículas en vuelo pueden provocar daños ocularespermanentes.

• Los accesorios y la herramienta podrán alcanzar grandes temperaturas durante el funcionamiento. Lleve guantes cuando los manipule si realiza operaciones que produzcan calor como el taladrado con martillo o la perforación demetales.

• No opere esta herramienta durante largos periodos de tiempo. Las vibraciones provocadas por la acción del taladro pueden resultar dañinas para sus brazos y manos. Utilice guantes para ofrecer una protección adicional y limite la exposición tomando periodos de descansosfrecuentes.

• Las ventilaciones cubren a menudo las piezas móviles y deberán evitarse. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas enmovimiento. Riesgos residuales A continuación se citan los riesgos inherentes al uso de los taladros:

• Lesiones ocasionadas por tocar las piezas en movimiento o las piezas calientes de laherramienta. A pesar del cumplimiento de las normas de seguridad correspondientes y del uso de dispositivos de seguridad, existen determinados riesgos residuales que no pueden evitarse. Los riesgos son los siguientes:

• Riesgo de pillarse los dedos al cambiar losaccesorios.

• Los riesgos para la salud causados al respirar el polvo producido al trabajar conmadera.

• Riesgo de lesión personal debido a partículasvolantes.

• Riesgo de lesión personal debido al usoprolongado. Seguridad eléctrica El motor eléctrico está diseñado para un solo voltaje. Compruebe siempre que el voltaje de la batería coincida con el voltaje que figura en la placa de especificaciones. Asegúrese también de que el voltaje del cargador coincida con el de la redeléctrica. Su cargador DeWALT tiene doble aislamiento conforme a la norma EN60335, por lo que no se requiere conexión atierra. Si el cable de suministro está dañado, debe reemplazarse por un cable especialmente preparado disponible a través de la organización de servicios de DeWALT

Uso de un alargador No debe utilizarse un alargador a menos que sea absolutamente necesario. Use un alargador adecuado a la potencia del cargador (consulte los Datos técnicos). El tamaño mínimo del conductor es 1mm

; la longitud máxima es 30m. Si utiliza un carrete de cable, desenrolle siempre el cablecompletamente.

GUARDE LAS PRESENTES INSTRUCCIONES

Cargadores Los cargadores DeWALT no necesitan ningún ajuste y están diseñados para ofrecer el funcionamiento más fácil alusuario. Instrucciones de seguridad importantes para todos los cargadores de batería SIGA LAS SIGUIENTES INSTRUCCIONES: Este manual contiene instrucciones importantes de seguridad y funcionamiento para los cargadores de batería compatibles (Consultar Datos Técnicos).

• Antes de utilizar el cargador, lea todas las instrucciones y advertencias del cargador, del paquete de baterías y del producto que utiliza el paquete debaterías.

ADVERTENCIA: Peligro de electrocuciones. No permita que ningún líquido penetre en el cargador. Podrá conllevarelectrocuciones.40 ESPAÑOL

ADVERTENCIA: Recomendamos el uso de un dispositivo de corriente residual con corrientes residuales de 30mA omenos.

ATENCIÓN: Peligro de quemaduras. Para reducir el riesgo de daños, cargue sólo las baterías recargables de DeWALT

Otros tipos de baterías podrán provocar daños materiales y dañospersonales.

ATENCIÓN: Los niños deberán permanecer vigilados para garantizar que no jueguen con elaparato. AVISO: En determinadas condiciones, estando el cargador enchufado a la alimentación eléctrica, los contactos de carga interiores del cargador pueden ser cortocicuitados por materiales extraños. Los materiales conductores extraños como, a título enunciativo pero no limitativo, lana de acero, papel de aluminio o cualquier acumulación de partículas metálicas deben mantenerse alejados de las cavidades del cargador. Desconecte siempre el cargador de la red cuando no haya ningún paquete de baterías en la cavidad. Desconecte el cargador antes de intentarlimpiarlo.

• NO intente cargar el paquete de baterías con otros cargadores distintos a los indicados en el presente manual. El cargador y el paquete de baterías han sido específicamente diseñados para funcionarjuntos.

• Estos cargadores no han sido diseñados para fines distintos a la recarga de las baterías recargables de DeWALT . Cualquier otro uso provocará un riesgo de incendio, electrocución ochoques.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe en lugar del cable al desconectar el cargador. De este modo, reducirá el riesgo de daños a la toma y al cableeléctrico.

• Compruebe que el cable se encuentra ubicado de modo que no pueda pisarlo, atascarlo o sujeto a cualquier otro daño otensión.

• No utilice cables de extensión a menos que sea estrictamente necesario. El uso de un cable de extensión inadecuado podrá provocar riesgos de incendios, electrocuciones ochoques.

• No coloque ningún objeto en la parte superior del cargador ni lo coloque en una superficie blanda que pueda bloquear las ranuras de ventilación y dar lugar a un calentamiento interno excesivo. Coloque el cargador en una posición lejos de cualquier fuente de calor. El cargador se ventila mediante las ranuras ubicadas en la parte superior e inferior de lacarcasa.

• No opere el cargador con un cable o enchufe dañado— haga que se lo reparen deinmediato.

• No opere el cargador si ha recibido un gran golpe, si se ha caído o si se ha dañado de cualquier otro modo. Llévelo a un centro de servicioautorizado.

• No desmonte el cargador, llévelo a un centro de servicio autorizado cuando necesite repararlo. Un ensamblaje inadecuado podrá provocar riesgos de electrocución, choques oincendios.

• Si el cable de suministro está dañado, deberá sustituirlo de inmediato por otro del fabricante, su agente de servicio o una personal cualificada similar para evitar todo tipo depeligro.

• Desconecte el cargador del enchufe antes de intentar limpiarlo. Esto reducirá el riesgo de electrocución. La retirada del paquete de baterías no reducirá esteriesgo.

• NO intente nunca conectar 2 cargadoresjuntos.

• El cargador ha sido diseñado para funcionar con la red eléctrica normal de 230 V. No intente utilizarlo con cualquier otro voltaje. Esto no se aplica al cargador devehículos. Cargar la batería (Fig. B)

1. Conecte el cargador a la toma adecuada antes de introducir

el paquete debaterías.

2. Introduzca el paquete de baterías

en el cargador, comprobando que quede bien colocado en el cargador. La luz roja (carga) parpadeará continuamente, indicando que se ha iniciado el proceso decarga.

3. Se indicará que la carga ha terminado porque la luz roja

permanecerá encendida de manera continua. La batería está totalmente cargada y puede usarla o dejarla en el cargador. Para sacar el paquete de baterías del cargador, mantenga pulsado el botón de liberación de la batería

del paquete debaterías. NOTA: Para garantizar el máximo rendimiento y la máxima duración de sus baterías de iones de litio, cárguelas completamente antes deutilizarlas. Funcionamiento del cargador Consulte los indicadores de abajo para conocer el estado de carga de labatería. Indicadores de carga cargando completamente cargado retraso por batería caliente/fría*

• La luz roja sigue parpadeando, pero el indicador de luz amarilla queda encendido durante esta operación. Cuando la batería está a una temperatura adecuada, la luz amarilla se apaga y el cargador retoma el procedimiento decarga. Los cargadores compatibles no cargan las baterías defectuosas. El cargador indicará la batería defectuosa no encendiéndola o mostrando el problema de la batería o del cargador mediante unparpadeo. NOTA: Esto también podría significar un problema con elcargador. Si el cargador indica un problema, lleve el cargador y la batería a un centro de reparación autorizado para que losprueben. Retardo por batería fría / caliente Cuando el cargador detecta una batería demasiado fría o caliente, automáticamente inicia un retardo de batería fría / caliente, suspendiendo la carga hasta que la batería haya alcanzado la temperatura adecuada. El cargador cambiará41 ESPAÑOL automáticamente al modo de carga de batería. Esta característica le asegura el máximo de vida útil a labatería. Una batería fría se carga a velocidad más baja que una batería caliente. La batería se cargará a una velocidad inferior mediante el ciclo completo de recarga y no regresará a la máxima velocidad recarga incluso cuando la batería secaliente. El cargador DCB118 está dotado de un ventilador interior diseñado para enfriar el paquete de baterías. El ventilador se enciende automáticamente cuando hay que enfriar el paquete de baterías. Nunca haga funcionar el cargador si el ventilador no funciona correctamente o si las ranuras de ventilación están bloqueadas. No deje que objetos extraños entren dentro delcargador. Sistema de protección electrónica Las herramientas XR de iones de litio han sido diseñadas con un sistema de protección electrónica que protege la batería contra la sobrecarga, el recalentamiento o las grandesdescargas. La herramienta se apagará automáticamente si se activa el sistema de protección electrónica. Si esto ocurre, coloque la batería de iones de litio en el cargador y déjela hasta que se recarguetotalmente. Montaje de pared Estos cargadores han sido diseñados para ser montados en la pared o para dejarlos en pie sobre una mesa o una superficie de trabajo. Si tiene montaje de pared, coloque el cargador al alcance de una toma de corriente, y alejado de esquinas u otras obstrucciones que impidan la circulación de aire. Use la parte posterior del cargador como una plantilla para colocar los tornillos de montaje en la pared. Monte el cargador firmemente usando tornillos para paredes de cartón yeso (comprados aparte) de por lo menos 25,4mm de largo con un tornillo con cabeza de 7-9mm de diámetro, enroscado en madera a un profundidad óptima, dejando aproximadamente 5,5mm del tornillo expuesto. Alinee las ranuras de la parte posterior del cargador con los tornillos expuestos y engánchelos completamente en lasranuras. Instrucciones para la limpieza del cargador

ADVERTENCIA: Peligro de descarga. Desconecte el cargador de la toma de CA antes de la limpieza. La grasa y la suciedad externas pueden eliminarse utilizando un paño o un cepillo no metálico suave. No use agua ni otros productos limpiadores. Nunca permita que entre ningún líquido en la herramienta ni sumerja ninguna parte de la misma en ningúnlíquido. Baterías Instrucciones de seguridad importantes para todas las baterías Cuando pida baterías de repuesto, asegúrese de incluir el número de catálogo y elvoltaje. La batería incluida en la caja no está completamente cargada. Antes de utilizar la batería y el cargador, lea las instrucciones de seguridad a continuación. Luego siga los procedimientos de cargadescritos.

LEA TODAS LAS INSTRUCCIONES

• No recargue ni utilice las baterías en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. La introducción o la retirada de la batería del cargador podrá incendiar el polvo o loshumos.

• No fuerce nunca el paquete de baterías en el cargador. No cambie el paquete de baterías de ningún modo para introducirlo en un cargador no compatible ya que el paquete de baterías podrá romperse y provocar daños personalesgraves.

• Cargue el exclusivamente los paquetes de baterías con los cargadores DeWALT

• NO salpique ni sumerja en agua ni en otroslíquidos.

• No guarde ni utilice la herramienta y el paquete de baterías en lugares en los que la temperatura pueda alcanzar o superar los 40 ˚C (104 ˚F) (como por ejemplo, en los cobertizos de exterior o en las instalaciones metálicas en verano).

• No incinere la batería aunque tenga daños importantes o esté completamente desgastada. La batería puede explotar en un fuego. Se generan gases y materiales tóxicos cuando se queman baterías de iones delitio.

• Si el contenido de la batería entra en contacto con la piel, lávese inmediatamente con jabón suave y agua. Si el líquido de la batería entra en contacto con los ojos, enjuague con agua los ojos abiertos durante 15 minutos o hasta que cese la irritación. Si se necesita atención médica, el electrolito de la batería está compuesto de una mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las pilas de la batería abiertas puede causar irritación respiratoria. Proporcione aire fresco. Si los síntomas persisten, obtenga atenciónmédica.

ADVERTENCIA: Riesgo de quemadura. El líquido de la batería puede ser inflamable si se expone a chispas ollamas.

ADVERTENCIA: No intente nunca abrir el paquete de baterías por ningún motivo. Si la carcasa del paquete de baterías está rota o dañada, no lo introduzca en el cargador. No golpe, tire ni dañe el paquete de baterías. No utilice un paquete de baterías o cargador que haya recibido un gran golpe, se haya caído o se haya dañado de algún modo (por ejemplo, perforado con un clavo, golpeado con un martillo o pisado). Podrá conllevar electrocuciones o choques eléctricos. Los paquetes de baterías dañadas deberán llevarse al centro de servicio para sureciclado.

ADVERTENCIA: Peligro de incendio. No almacene ni transporte paquetes de baterías de modo que algún objeto metálico entre en contacto con los terminales expuestos de la batería. Por ejemplo, no coloque el paquete de baterías en delantales, bolsillos, cajas de herramientas, cajones, etc. donde haya clavos, tornillos, llaves, etc.sueltos.

ATENCIÓN: Cuando no la utilice, coloque la herramienta de forma lateral en una superficie estable que no presente ningún peligro de caídas u42 ESPAÑOL obstáculos. Algunas herramientas con grandes paquetes de baterías permanecerán de pie sobre el paquete de baterías, pero podrán volcarse confacilidad. Transporte

ADVERTENCIA: Peligro de incendio. El transporte de baterías podría ser causa de incendios si los terminales de la batería entran accidentalmente en contacto con materiales conductores. Cuando transporte baterías, compruebe que los terminales de las mismas estén protegidos y bien aislados de los materiales que pudieran entrar en contacto con ellos y causar un cortocircuito. Las baterías de DeWALT cumplen todas las normas de transporte aplicables según lo dispuesto en los estándares industriales y legales, entre ellas, las Recomendaciones relativas al transporte de mercancías peligrosas de la ONU; los Reglamentos de Mercancías Peligrosas de la Asociación Internacional de Transporte Aéreo (IATA), el Código Marítimo Internacional de Mercancías Peligrosas (IMDG) y el Acuerdo Europeo sobre Transporte Internacional de Mercancías Peligrosas por Carretera (ADR). Las celdas y las baterías de iones de litio han sido comprobadas de acuerdo a lo establecido en la sección 38,3 del Manual de pruebas y criterios de las Recomendaciones relativas al transporte de mercancías peligrosas de la ONU. En la mayor parte de los casos, la expedición de paquetes de baterías DeWALT está exenta de la clasificación de material peligroso de Clase 9 totalmente regulado. En general, solo las expediciones que contienen baterías de iones de litio con una potencia energética superior a 100 vatios-hora (Wh) deben ser expedidos como Clase 9 totalmente regulada. Todas las baterías de iones de litio tienen la potencia de vatios-hora marcadas en el paquete. Además, debido a la complejidad de las reglamentaciones, DeWALT no recomienda el transporte aéreo de paquetes de baterías de iones de litio solas, independientemente de la potencia en vatios-horas que tengan. La expedición de herramientas con baterías (combo kits) puede hacerse por transporte aéreo excepto que la potencia en vatios- hora del paquete de baterías sea superior a 100 Wh. Independientemente de si el transporte se considera exento o completamente regulado, el expedidor será responsable de consultar las normas recientes sobre los requisitos de embalaje, etiquetado o marcado y documentación. La información expuesta en esta sección del manual se proporciona de buena fe y se considera exacta en el momento de creación del documento. No obstante, no se ofrece ninguna garantía, ni implícita ni explícita. Es responsabilidad del comprador comprobar que todas sus actividades se ajusten a las normas de aplicación. Transportar la batería FLEXVOLT

La batería DeWALT FLEXVOLT

tiene dos modos: Uso y transporte. Modo de uso: Cuando la batería FLEXVOLT

está erguida sola o en un producto de 18V DeWALT , funciona como una batería de 18V. Cuando la batería FLEXVOLT

está en un producto de 54V o de 108V (dos baterías de 54V), funciona como una batería de 54V. Modo de transporte: Cuando la batería FLEXVOLT

tiene colocada la tapa, está en modo de transporte. Mantenga la tapa durante el transporte. Cuando está en modo de transporte, los cables de las células están eléctricamente desconectados dentro del paquete, resultando 3 baterías con 1 batería de capacidad de vatios hora (Wh) inferior en relación con una capacidad de vatios hora superior. Esta cantidad aumentada de 3 baterías con una capacidad de vatios hora inferior puede eximir la batería de ciertas normas de transporte impuestas a las baterías de vatios hora superiores. Por ejemplo, la capacidad en Wh para el transporte debería indicar 3x36 Wh, lo que significa 3 baterías de 36 Wh cada una. La capacidad en Wh para el uso debería indicar 108Wh (1batería). Recomendaciones para el almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco y

seco, que no esté expuesto directamente a la luz del sol ni a un exceso de frío o calor. Para un rendimiento y vida útil óptimos de la batería, guarde las baterías a temperatura ambiente cuando no esté usándolas.

2. Si va a realizar un almacenamiento duradero, se aconseja

que guarde un paquete de pilas completamente cargado en un lugar frío y seco para obtener los máximos resultados del cargador. NOTA: Los paquetes de pilas no deberán guardarse completamente descargados. El paquete de pilas deberá recargarse antes de utilizarse. Etiquetas del cargador y la batería Además de los pictogramas utilizados en el presente manual, las etiquetas del cargador y del paquete de pilas muestran los siguientes pictogramas: Antes de usarse, leer el manual de instrucciones. Consultar los Datos técnicos para informarse del tiempo de carga. No realizar pruebas con objetos conductores. No cargar baterías deterioradas. No exponer al agua. Cambiar inmediatamente los cables defectuosos. Ejemplo de marcado de etiqueta de uso y transporte43 EsPañOL Cargar sólo entre 4 ˚C y 40 ˚C. Sólo para uso en interior. Desechar las baterías con el debido respeto al medio ambiente. Cargue los paquetes de baterías DeWALT

únicamente con los cargadores DeWALT indicados. Cargar los paquetes de baterías con baterías distintas a las indicadas por DeWALT en un cargador DeWALT , puede hacer que las baterías exploten o causar otras situaciones peligrosas. No queme el paquete de baterías. USO (sin tapa de transporte). Por ejemplo: la capacidad en Wh indica 108 Wh (1 batería de 108Wh). TRANSPORTE (con tapa de transporte incorporada). Ejemplo: la capacidad en Wh indica 3 x 36 Wh (3baterías de Wh). Tipo de baterÍa Los DCD777 y DCD778 funcionan con un paquete de baterías de 18 voltios. Estos paquetes de baterías pueden usarse: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Consulte los Datos técnicos para másinformación. Contenido del embalaje El embalaje contiene: 1 Broca/direccionadora o 1 Broca/direccionadora/martillo 1 Cargador 1 Gancho para cinturón (suministrado con algunos modelos) 1 Soporte de broca magnético (suministrado con algunos modelos) 1 Paquete de baterías de ión-litio (modelos C1, D1, L1, M1, P1, S1, T1, X1) 2 Paquetes de baterías de ión-litio (modelos C2, D2, L2, M2, P2, S2, T2, X2) 3 Paquetes de baterías de ión-litio (modelos C3, D3, L3, M3, P3, S3, T3, X3) 1 Caja de herramientas 1 Manual de instrucciones

• Compruebe si la herramienta, piezas o accesorios han sufrido algún desperfecto durante eltransporte.

• Tómese el tiempo necesario para leer detenidamente y comprender este manual antes de utilizar laherramienta. Marcas sobre la herramienta En la herramienta se muestran los siguientes pictogramas: Antes de usarse, lea el manual deinstrucciones. Póngase protección para eloído. Póngase protección para losojos. Posición del Código de Fecha (Fig. A) El Código de fecha

, que contiene también el año de fabricación, viene impreso en la cajaprotectora. Ejemplo: 2018 XX XX Año de fabricación Descripción (Fig. A)

ADVERTENCIA: Jamás altere la herramienta eléctrica ni ninguna de sus piezas. Podrían producirse lesiones personales odaños.

Interruptor de activación

Botón de control de avance/retroceso

Botón de liberación de batería

Gancho para cinturón (suministrado con algunos modelos)

Soporte de broca magnético (suministrado con algunos modelos)

Código de fecha Uso Previsto Estos taladros/percutores/martillos perforadores están diseñados para aplicaciones profesionales de taladrado, taladrado por percusión yatornillado. nO debe usarse en condiciones húmedas ni en presencia de líquidos o gasesinflamables. Estos taladros/atornilladores/taladros percutores son herramientasprofesionales. nO permita que los niños toquen la herramienta. El uso de esta herramienta por parte de operadores inexpertos requieresupervisión.

• Este producto no ha sido diseñado para ser utilizado por personas (incluyendo los niños) que posean discapacidades físicas, sensoriales o mentales, o que carezcan de la experiencia, conocimiento o destrezas necesarias a menos que estén supervisadas por una persona que se haga responsable de su seguridad. No deberá dejar nunca que los niños jueguen solos con esteproducto.44 EsPañOL

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconecte la batería antes de realizar cualquier ajuste o de poner o quitar acoplamientos o accesorios o al realizar cualquier reparación. El encendido accidental puede causarlesiones.

ADVERTENCIA: Utilice solamente baterías y cargadores DeWALT

Introducir y retirar el paquete de baterías de la herramienta (Fig. B) nOTa: Para obtener mejores resultados, compruebe que el paquete de baterías

está completamentecargado. Para instalar el paquete de baterías en el asa de la herramienta

1. Alinee el paquete de baterías

con los rieles ubicados en el interior del mango de la herramienta (Fig. B).

2. Introdúzcalo en el mango hasta que el paquete de baterías

se haya ubicado firmemente en la herramienta y compruebe que no selibera. Para retirar el paquete de baterías de la herramienta

1. Pulse el botón de liberación de baterías

y tire firmemente del paquete de pilas para sacarlo del asa de laherramienta.

2. Introduzca el paquete de baterías en el cargador tal y como

se indica en la sección del cargador del presentemanual. Paquetes de baterías con indicador de carga (Fig. B) Algunos paquetes de baterías de DeWALT incluyen un indicador de carga que consiste en tres luces LED que indican el nivel de carga restante en el paquete debaterías. Para activar el indicador de carga, pulse y mantenga pulsado el botón del indicador de carga. Un grupo de tres luces LED verdes se iluminará, indicando el nivel que queda de carga. Cuando el nivel de carga de la pila esté por debajo del límite necesario para su uso, el indicador de carga no se iluminará y deberá recargar lapila. nOTa: El indicador de carga tan sólo constituye una indicación de la carga que queda en el paquete de pilas. No indica ninguna funcionalidad de la herramienta y podrá registrar variaciones en función de los componentes del producto, de la temperatura y de la aplicación del usuariofinal. Gancho del cinturón y soporte de broca magnético (Fig. A) (accesorios opcionales)

ADVERTENCIA: Para reducir el riesgo de daños personales graves, NO cuelgue la herramienta por el cuello ni suspenda objetos del gancho del cinturón. SÓLO cuelgue el gancho del cinturón de la herramienta en un cinturón detrabajo.

ADVERTENCIA: Para reducir el riesgo de daños personales graves, compruebe que la sujeción de la tuerca del gancho del cinturón essegura. IMPORTanTE: Al unir o sustituir un gancho del cinturón o el soporte de broca magnético, utilice sólo el tornillo suministrado. Compruebe que aprieta firmemente latuerca. El gancho del cinturón

y el soporte de broca magnético

pueden unirse a ambos lados de la herramienta utilizando exclusivamente el tornillo

suministrado, para facilitar su uso a los usuarios diestros y zurdos. Si no desea utilizar el gancho o el soporte de broca magnético, podrá retirarlo de laherramienta. Para retirar el gancho del cinturón o el soporte de broca magnético, retire el tornillo

que lo sostiene en su lugar y a continuación, móntelo en el lado opuesto. Compruebe que aprieta firmemente latuerca. Interruptor de velocidad variable (Fig. A) Para poner en marcha la herramienta, presione el interruptor

Para apagar la herramienta, suelte el interruptor. Su herramienta está equipada con un freno. El mandril se detendrá en cuanto el interruptor se haya liberado alcompleto. nOTa: No se aconseja el uso continuo de la serie de velocidad variable. Podrá dañar el interruptor y esto debeevitarse. Botón de control de avance/retroceso (Fig. A) Un botón de control de avance/retroceso

determina la dirección de la herramienta y también sirve como botón dedesbloqueo. Para seleccionar el giro hacia delante, suelte el interruptor y pulse el botón de control de avance/retroceso ubicado en la parte derecha de laherramienta. Para seleccionar el sentido de retroceso, pulse el botón de control de avance/retroceso ubicado en la parte izquierda de laherramienta. La posición central del botón de control bloquea la herramienta en posición de apagado. Cuando cambie la posición del botón de control, compruebe que ha soltado elinterruptor. nOTa: La primera vez que active la herramienta tras cambiar el sentido de giro, podrá oír un ligero clic inicial. Esto es normal y no indica ningúnproblema. Collar de ajuste de par (Fig. A) Su herramienta tiene un mecanismo destornillador de par ajustable para dirigir y retirar sujeciones de una amplia variedad de tamaños y formas y en algunos modelos, un mecanismo de martillo para la perforación en materiales de mampostería. Alrededor del collar

se encuentran números, un símbolo de broca y en algunos modelos, un símbolo de martillo. Estos números se utilizan para fijar el mandril de forma que ofrezca una serie de pares. Cuanto mayor sea el número del collar, mayor será el par de apriete y mayor será la sujeción que podrá dirigirse. Para seleccionar cualquiera de los números, gírelo hasta que el número deseado se alinee con laflecha.45 EsPañOL Engranaje de doble serie (Fig. A) La función de doble serie de su broca/llave permite aumentar las velocidades para gozar de una mayorversatilidad.

1. Para seleccionar la velocidad 1 (configuración de alto par),

apague la herramienta y deje que se detenga. Ponga la palanca del engranaje

hacia delante (frente al mandril).

2. Para seleccionar la velocidad 2 (configuración de bajo par),

apague la herramienta y deje que se detenga. Ponga la palanca de engranajes hacia detrás (lejos del mandril). nOTa: No cambie las velocidades cuando la herramienta esté funcionando. Siempre deje que el taladro se pare al completo antes de cambiar los engranajes. Si registra algún problema a la hora de cambiar las velocidades, compruebe que la palanca de engranajes de doble serie está completamente colocada hacia delante o completamente haciaatrás. Luz de trabajo (Fig. A) Existe una luz de trabajo

ubicada justo por encima del interruptor de activación

. La luz de trabajo se activa cuando el interruptor se pulse. Cuando se suelte el activador, la luz de trabajo permanecerá encendida durante 20segundos. NOTA: La luz de trabajo sirve para alumbrar la superficie de trabajo inmediata y no puede utilizarse como luz dealumbrado. Mandril de manguito único sin llave (Fig.G–I)

ADVERTENCIA: No intente apretar las puntas de brocas (ni cualquier otro accesorio) agarrando la parte frontal del mandril y encendiendo la herramienta. Podrá provocar daños al mandril y daños personales. Bloquee siempre el interruptor de activación y desconecte la herramienta de la fuente de alimentación cuando cambie losaccesorios.

ADVERTENCIA: Compruebe siempre que la broca está fija antes de arrancar la herramienta. Una broca suelta podrá salir de la herramienta, provocando daños personalesposibles. Su herramienta goza de un mandril sin llave

con un solo manguito giratorio para la activación con una sola mano del mandril. Para introducir una broca u otro accesorio, aplique las siguientesetapas.

1. Apague la herramienta y desconéctela de la fuente

2. Agarre el manquito negro del mandril con una mano

y utilice la otra mano para fijar la herramienta. Gire el manguito en sentido contrario al de las agujas del reloj lo más lejos posibles para aceptar el accesoriodeseado.

3. Introduzca el accesorio en unos 19 mm en el mandril y

apriete con firmeza girando el manguito del mandril en sentido de las agujas del reloj con una mano y sosteniendo la herramienta con la otra. Su herramienta está equipada con un mecanismo de bloqueo del eje automático. Esto le permite abrir y cerrar el mandril con unamano. Compruebe que aprieta el mandril con una mano en el manguito del mandril y con la otra, sostiene la herramienta para lograr el máximoapriete. Para soltar el accesorio, repita las etapas 1 y 2 indicadaspreviamente. FUNCIONAMIENTO Instrucciones de uso

ADVERTENCIA: Respete siempre las instrucciones de seguridad y las normasaplicables.

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconecte la batería antes de realizar cualquier ajuste o de poner o quitar acoplamientos o accesorios o al realizar cualquier reparación. El encendido accidental puede causarlesiones. Posición adecuada de las manos (Fig. C)

ADVERTENCIA: Para reducir el riesgo de lesión personal grave, tenga SIEMPRE las manos en una posición adecuada como semuestra.

ADVERTENCIA: Para reducir el riesgo de lesión personal grave, sujete SIEMPRE bien en caso de que haya una reacciónrepentina. La posición adecuada de las manos exige que una mano se coloque en la empuñadura principal

y la otra en labatería. Funcionamiento del destornillador (Fig. D)

1. Seleccione el índice de velocidad/torsión deseado utilizando

el selector de doble velocidad para compaginar la velocidad y torsión de la operaciónplanificada.

de ajuste de torsión hasta la posición deseada. Los números inferiores indican las configuraciones de torsión más bajas; los números superiores indican las configuraciones de torsión más altas

3. Inserte el accesorio de seguridad deseado en el mandril

como lo haría con cualquierbroca.

4. Haga alguna pruebas en una pieza de descarte o zonas que

no estén a la vista para determinar la posición correcta del anillo delmandril.

5. Comience siempre con configuraciones bajas de torsión,

luego avance a configuraciones más altas para evitar dañar la pieza de trabajo o eltornillo. Funcionamiento del taladro (Fig. E)

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconecte la herramienta de la corriente antes de realizar ajustes o desmontar/instalar los acoples oaccesorios.

LESIONES PERSONALES, ASEGÚRESE SIEMPRE de que la pieza de trabajo esté anclada o sujeta firmemente. Si está perforando un material delgado, utilice un bloque de madera “de soporte” para evitar daños almaterial.

hacia el símbolo deltaladro.

2. Seleccione el rango de velocidad/par motor deseado

utilizando la palanca de cambio para que se corresponda con la velocidad y el par motor para la operaciónplaneada.46 EsPañOL

3. Para madera, use brocas helicoidales, brocas de pala, brocas

de taladro a motor o brocas huecas cilíndricas. Para metal, use brocas de taladro helicoidales de acero de alta velocidad o brocas huecas cilíndricas. Use un lubricante de corte al taladrar metales. Las excepciones son hierro fundido y latón, que deben ser taladrados enseco.

4. Aplique siempre presión en línea recta con la broca. Utilice

suficiente presión para mantener la broca picando, pero no presione demasiado fuerte ya que puede atascar el motor o doblar labroca.

5. Sostenga la herramienta firmemente con ambas manos

para controlar la acción de enroscado de la broca. Si el modelo no está equipado con un mango lateral, sostenga el taladro con una mano en el mango y la otra en el paquete debaterías.

ATENCIÓN: Si se sobrecarga el taladro puede atascarse provocando una torcedura repentina. Piense siempre que puede atascarse. Sostenga el taladro firmemente para controlar la acción de enroscado y evitarlesiones.

6. sI EL TaLaDRO sE aTasCa, por lo general puede ser

porque se está sobrecargando o usando incorrectamente. LIBERE EL GaTILLO InMEDIaTaMEnTE, quite la broca del trabajo y determine la causa del atascamiento. nO PREsIOnE EL GaTILLO HasTa La POsICIÓn DE EnCEnDIDO O aPaGaDO InTEnTanDO aRRanCaR EL TaLaDRO aTasCaDO: EsTO PODRÍa PROVOCaR DañOs En ELMIsMO.

7. Para minimizar el atascamiento o la penetración profunda

en el material, reduzca la presión sobre el taladro y facilite el paso de la broca a través de la última parte delorificio.

8. Mantenga el motor en funcionamiento cuando

saque la broca de un orificio taladrado. Esto impedirá elatascamiento.

9. Con taladros de velocidad variable no es necesario marcar

con un punzón el punto a perforar. Utilice baja velocidad para empezar a hacer el orificio y acelere apretando más el gatillo cuando éste sea lo suficientemente profundo para perforar sin que se salga labroca. Funcionamiento del taladro percutor (Fig. F) Solamente DCD778

hasta el símbolo del taladropercutor.

2. Seleccione la alta velocidad deslizando el selector hacia atrás

(lejos del mandril). IMPORTanTE: Utilice brocas con punta de carburo o de mamposteríaúnicamente.

3. Taladre utilizando sólo la fuerza suficiente sobre el percutor

para evitar que rebote demasiado o se “levante” la broca. Demasiada fuerza puede provocar menores velocidades de perforación, el recalentamiento de la herramienta y la disminución del índice deperforación.

4. Taladre de forma recta, manteniendo el taladro en ángulo

recto con respecto al trabajo. No ejerza presión lateral sobre la broca cuando taladre ya que esto podría provocar la obstrucción de las acanaladuras de la broca y disminuir la velocidad deperforación.

5. Cuando perfore grandes orificios, si la velocidad del taladro

comienza a disminuir, saque la broca parcialmente del orificio con la herramienta aún funcionando para ayudar a eliminar los residuos delorificio. nOTa: El flujo de polvo suave y parejo del orificio indica la velocidad de perforaciónadeudada. MANTENIMIENTO Su herramienta eléctrica DeWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. Que siga funcionando satisfactoriamente depende del buen cuidado de la herramienta y de su limpiezaperiódica.

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconecte la batería antes de realizar cualquier ajuste o de poner o quitar acoplamientos o accesorios o al realizar cualquier reparación. El encendido accidental puede causarlesiones. El cargador y el paquete de pilas no pueden serreparados. Lubricación Su herramienta eléctrica no requiere lubricaciónadicional. Limpieza

ADVERTENCIA: Elimine con aire seco la suciedad y el polvo de la carcasa principal tan pronto como se advierta su acumulación en las rejillas de ventilación o en sus proximidades. Cuando lleve a cabo este procedimiento póngase una protección ocular aprobada y una mascarilla antipolvoaprobada.

ADVERTENCIA: Jamás use disolventes u otros productos químicos fuertes para limpiar las piezas no metálicas de la herramienta. Dichos productos químicos pueden debilitar los materiales con los que están construidas estas piezas. Use un paño humedecido únicamente con agua y jabón suave. Jamás permita que le entre líquido alguno a la herramienta ni sumerja ninguna parte de la misma enlíquido. Accesorios opcionales

ADVERTENCIA: Dado que los accesorios que no sean los suministrados por DeWALT no han sido sometidos a pruebas con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para disminuir el riesgo de lesiones, con este producto se deben usar exclusivamente accesorios recomendados por DeWALT

Consulte a su proveedor si desea información más detallada sobre los accesoriosapropiados.47 EsPañOL Proteger el medio ambiente Recogida selectiva. Los productos y las baterías marcadas con este símbolo no deben desecharse junto con los residuos domésticosnormales. Los productos y las baterías contienen materiales que pueden ser recuparados y reciclados, reduciendo la demanda de materias primas. Recicle los productos eléctricos y las baterías de acuerdo con las disposiciones locales. Para más información, vaya a www.2helpU.com. Batería recargable Esta batería de larga duración debe recargarse cuando deje de producir la suficiente potencia en trabajos que se realizaban con facilidad anteriormente. Al final de su vida técnica, deséchela con el debido respeto al medioambiente.

• Descargue la batería por completo, y luego sáquela de laherramienta.

• Las batería de litio-ión son reciclables. Llévelas a su distribuidor o punto de reciclaje local. Los paquetes de batería recogidos serán reciclados o eliminadosadecuadamente.48 FRançaIs DCD777 DCD778 Perçage dans le béton Valeur d’émission de vibration a h,ID

Indica risco de choqueeléctrico.

• Risco de ferimentos causados por partículasvoadoras.
