BEDIENUNGSANLEITUNG DW925 DEWALT

• At dateret købsnota forevises. Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder. Oplysninger om nærmeste DEWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DEWALT. Alternativt kan De også finde en liste over DEWALT-autoriserede serviceværksteder og detaljer om vor eftersalgs- service på Internettet på følgende adresse: www.2helpU.com.13 DEUTSCH AKKU-BOHRSCHRAUBER DW925/DW926/DW907 Herzlichen Glückwunsch! Sie haben sich für ein Elektrowerkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender. Technische Daten DW925 DW926 DW907 Spannung (Volt) 7,2 9,6 12 Leerlaufdrehzahl (min

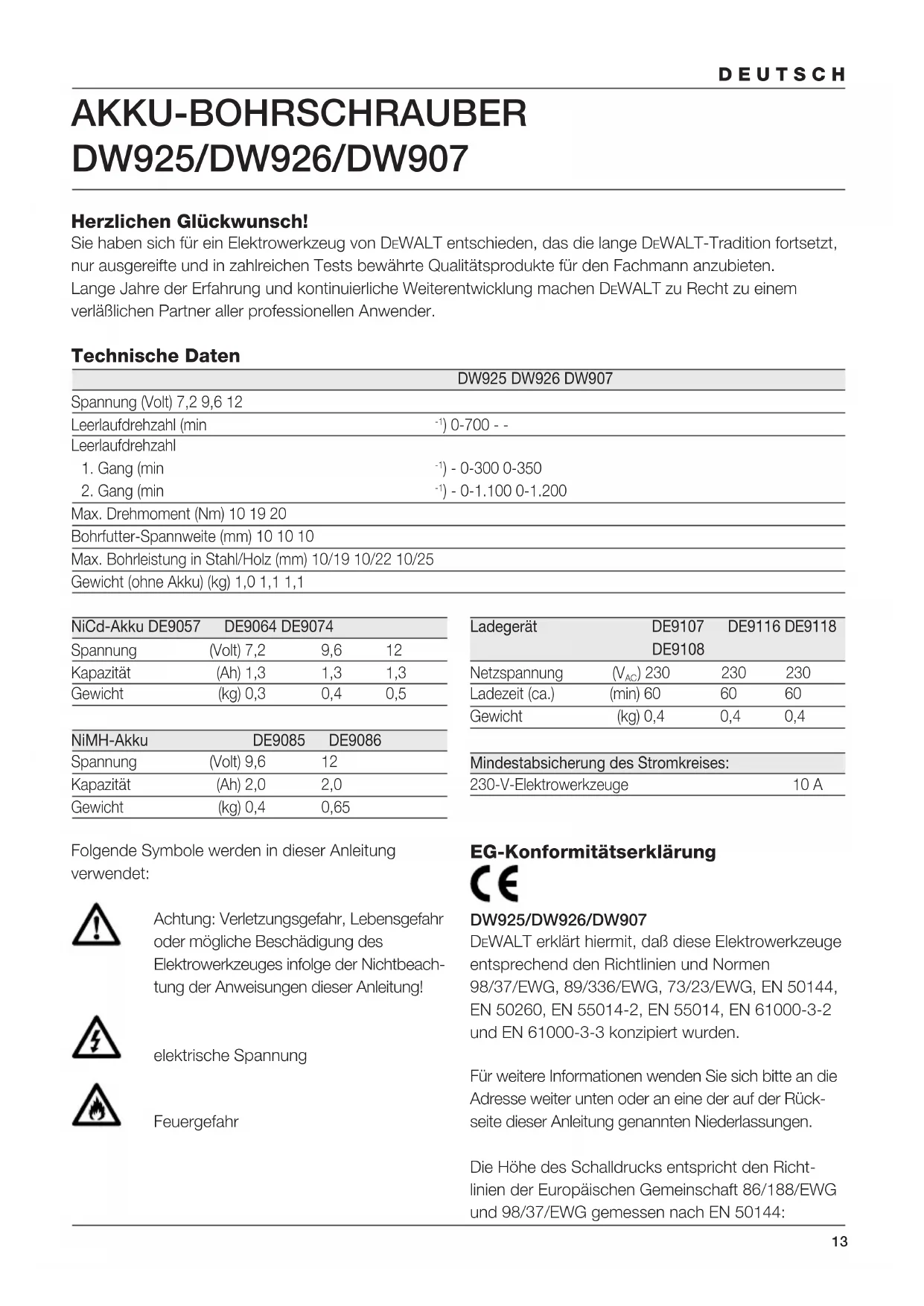

) 0-700 - - Leerlaufdrehzahl

) - 0-1.100 0-1.200 Max. Drehmoment (Nm) 10 19 20 Bohrfutter-Spannweite (mm) 10 10 10 Max. Bohrleistung in Stahl/Holz (mm) 10/19 10/22 10/25 Gewicht (ohne Akku) (kg) 1,0 1,1 1,1 NiCd-Akku DE9057 DE9064 DE9074 Spannung (Volt) 7,2 9,6 12 Kapazität (Ah) 1,3 1,3 1,3 Gewicht (kg) 0,3 0,4 0,5 NiMH-Akku DE9085 DE9086 Spannung (Volt) 9,6 12 Kapazität (Ah) 2,0 2,0 Gewicht (kg) 0,4 0,65 EG-Konformitätserklärung DW925/DW926/DW907 DEWALT erklärt hiermit, daß diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 98/37/EWG, 89/336/EWG, 73/23/EWG, EN 50144, EN 50260, EN 55014-2, EN 55014, EN 61000-3-2 und EN 61000-3-3 konzipiert wurden. Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rück- seite dieser Anleitung genannten Niederlassungen. Die Höhe des Schalldrucks entspricht den Richt- linien der Europäischen Gemeinschaft 86/188/EWG und 98/37/EWG gemessen nach EN 50144: Ladegerät DE9107 DE9116 DE9118 DE9108 Netzspannung (V

) 230 230 230 Ladezeit (ca.) (min) 60 60 60 Gewicht (kg) 0,4 0,4 0,4 Mindestabsicherung des Stromkreises: 230-V-Elektrowerkzeuge 10 A Folgende Symbole werden in dieser Anleitung verwendet: Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeach- tung der Anweisungen dieser Anleitung! elektrische Spannung Feuergefahr14 DEUTSCH DW925 DW926 DW907

(Schalldruck) dB(A)* 67,5 70 70

(Schalleistung) dB(A) 80,5 83 83

• Arbeitsplatzbezogener Emissionswert Tragen Sie bei einem Schalldruck über 85 dB(A) einen Gehörschutz. Gewichteter Effektivwert der Beschleunigung nach EN 50144: DW925 DW926 DW907 1,41 m/s

Direktor Produktentwicklung Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Deutschland Sicherheitshinweise Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie folgende Sicherheitshinweise, bevor Sie das Elektrowerkzeug benutzen. Bewahren Sie diese Sicherheitshinweise gut auf! Allgemeines 1 Halten Sie Ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich führt zu Unfallge- fahren. 2 Berücksichtigen Sie Umgebungseinflüsse Setzen Sie Elektrowerkzeuge keiner Nässe aus. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie Elektrowerkzeu- ge nicht in der Nähe von brennbaren Flüssigkei- ten oder Gasen. 3 Schützen Sie sich vor elektrischem Schlag Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehler- strom-(FI-)Schutzschalters erhöht werden. 4 Halten Sie Kinder fern! Sorgen Sie dafür, daß Kinder das Werkzeug oder Kabel nicht berühren. Jugendliche unter 16 Jahren dürfen das Werk- zeug nur unter fachlicher Anleitung benutzen. 5 Bewahren Sie Ihre Werkzeuge sicher auf Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden. 6 Tragen Sie geeignete Arbeitskleidung Tragen Sie keine weite Kleidung oder Schmuck. Sie können von sich bewegenden Teilen erfaßt werden. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. 7 Benutzen Sie eine Schutzbrille und verwenden Sie eine Atemmaske bei staub- und spanerzeugenden Arbeiten. 8 Beachten Sie den Höchstschalldruck Tragen Sie bei einem Schalldruck über 85 dB(A) einen geeigneten Gehörschutz. 9 Sichern Sie das Werkstück Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedienung des Elektrowerkzeuges mit beiden Händen. 10 Achten Sie auf einen sicheren Stand Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. 11 Seien Sie stets aufmerksam Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind. 12 Lassen Sie keine Werkzeugschlüssel stecken Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind. 13 Benutzen Sie das richtige Werkzeug Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten.15 DEUTSCH Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönli- che Sicherheit. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Elektrowerkzeug, die nicht der be- stimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahr führen. 14 Pflegen Sie Ihre Werkzeuge mit Sorgfalt Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel und lassen Sie diese bei Beschädigung von einer DEWALT-Kundendienstwerkstatt er- neuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie im Falle einer Beschädigung. Halten Sie alle Schalter trocken, sauber und frei von Öl und Fett. 15 Kontrollieren Sie Ihr Elektrowerkzeug auf Beschädigungen Vor Gebrauch ist das Elektrowerkzeug auf ein- wandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeu- ges zu gewährleisten. Beschädigte Teile und Schutzvorrichtungen müssen vorschriftsgemäß repariert oder ausgewechselt werden. Benutzen Sie das Elektrowerkzeug nicht, wenn der Schal- ter defekt ist. Beschädigte Schalter müssen durch eine DEWALT-Kundendienstwerkstatt ersetzt werden. 16 Entnehmen Sie den Akku Entnehmen Sie den Akku bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel. 17 Lassen Sie Reparaturen nur von einer DEWALT-Kundendienstwerkstatt ausführen Dieses Elektrowerkzeug entspricht den einschlä- gigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer DEWALT-Kundendienst- werkstatt ausgeführt werden, andernfalls kann Unfallgefahr für den Betreiber entstehen. Zusätzliche Sicherheitshinweise für Akkus Feuergefahr! Vermeiden Sie, daß Metallteile die Anschlüsse eines nicht am Werkzeug befindlichen Akkus kurzschlie- ßen (z.B. Schlüssel, die mit dem Akku zusammen in einer Tasche getragen werden).

• Die Akkuflüssigkeit, eine 25 bis 30% starke Kaliumhydroxidlösung, kann schädlich sein. Falls die Lösung mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Neutralisieren Sie die Lösung mit einer milden Säure wie Zitronensaft oder Essig. Falls die Lösung mit den Augen in Berührung kommt, spülen Sie mindestens 10 Minuten lang mit reichlich klarem Wasser.

• Versuchen Sie niemals, einen Akku zu öffnen. Schilder am Ladegerät und am Akku Die Schilder am Ladegerät und am Akku zeigen fol- gende Symbole: 100% Akku wird geladen 100% Akku ist geladen Akku ist defekt Fassen Sie nicht mit elektrisch leitenden Gegenständen in das Gerät Laden Sie nie einen beschädigten Akku, sondern ersetzen Sie diesen sofort Lesen Sie vor Gebrauch sorgfältig die Bedienungsanleitung Verwenden Sie nur DEWALT-Akkus; andere Akkus könnten platzen und zu Sach- und Personenschäden führen16 DEUTSCH Setzen Sie das Gerät keiner Nässe aus Lassen Sie beschädigte Kabel sofort ersetzen +40 ˚c+4 ˚c Laden Sie nur bei einer Umgebungs- temperatur zwischen +4 °C und +40 °C Lassen Sie den Akku am Ende des technischen Lebens mit Rücksicht auf die Umwelt fachgerecht entsorgen Werfen Sie den Akku nicht ins Feuer Überprüfen der Lieferung Die Verpackung enthält: 1 Akku-Bohrschrauber 1 Akkuladegerät 1 Akku (K-Modelle) 2 Akkus (K2-Modelle) 1 Schrauberklinge 1 Transportkoffer (nur für K-Modelle) 1 Bedienungsanleitung 1 Explosionszeichnung

• Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.

• Lesen Sie vor der Inbetriebnahme die Bedie- nungsanleitung gründlich durch. Gerätebeschreibung (Abb. A) Ihr Akku-Werkzeug DW925/DW926/DW907 wurde für professionelle Bohr- und Schraubarbeiten ent- wickelt. 1 Drehzahl-Regelschalter 2 Rechts-/Linkslauf-Umschalter 3 Schnellspannbohrfutter 4 Kombinierte Betriebsart- und Drehmomentein- stellung 5 Drehmomentpositionen 6 Getriebeumschalter 1./2. Gang (DW926/DW907) 7 Lüftungsschlitze 8 Handgriff 9 Akku Ladegerät Ihr Ladegerät DE9107 kann DEWALT NiCd-Akkus im Bereich von 7,2 bis 14,4 V laden. Ihr Ladegerät DE9108/DE9118 kann DEWALT NiCd- Akkus im Bereich von 7,2 bis 18 V laden. Ihr Ladegerät DE9116 kann DEWALT NiMH- und NiCd-Akkus im Bereich von 7,2 bis 18 V laden. 9 Akku 10 Löseknöpfe 11 Ladegerät 12 Ladekontrolleuchte (rot) Elektrische Sicherheit Das Ladegerät wurde nur für eine Spannung konzi- piert. Überprüfen Sie deswegen, ob die Netzspan- nung der auf dem Typenschild des Ladegerätes an- gegebenen Spannung entspricht. Ihr DEWALT-Ladegerät ist gemäß EN 60335 zweifach isoliert; eine Erdleitung ist aus diesem Grunde überflüssig. CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte CH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden. Auswechseln des Netzkabels oder -steckers Defekte Netzkabel oder -stecker dürfen nur von ei- nem autorisierten Fachbetrieb ausgewechselt wer- den. Ausgetauschte Netzkabel oder -stecker müs- sen danach fachgerecht entsorgt werden. Verlängerungskabel Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Ladegerätes aus- reichend ist (vgl. technische Daten). Der Mindest- querschnitt beträgt 1 mm

. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus.17 DEUTSCH Zusammenbauen und Einstellen

• Entnehmen Sie vor dem Zusammenbau- en und Einstellen immer den Akku.

• Schalten Sie das Werkzeug immer AUS, bevor Sie den Akku anbringen oder entfernen.

• Verwenden Sie nur DEWALT-Akkus und -Ladegeräte. Akku (Abb. A) Laden des Akkus Wenn der Akku zum ersten Mal oder nach längerer Lagerung geladen wird, wird er nur 80% der Nenn- kapazität erreichen. Erst nach mehreren Lade- und Entladezyklen wird der Akku die volle Kapazität errei- chen. Prüfen Sie vor dem Laden des Akkus die Stromversorgung des Ladegerätes. Falls die Stromversorgung funktioniert, der Akku aber nicht geladen wird, sollten Sie Ihr Ladegerät von einer DEWALT-Kundendienstwerkstatt nachsehen lassen. Während des Ladens können sich Ladegerät und Akku erwärmen. Dies gehört zum normalen Betrieb und deutet nicht auf irgendein Problem hin. Laden Sie den Akku nicht bei einer Umgebungstemperatur unter 4 °C oder über 40 °C. Empfohlene Ladetempe- ratur: zirka 24 °C.

• Um den Akku (9) zu laden, stecken Sie ihn gemäß der Abbildung in das Ladegerät (11) und schließen dieses an die Stromversorgung an. Vergewissern Sie sich, daß der Akku vollständig in das Ladegerät eingeführt wurde. Die rote Ladekontrolleuchte (12) muß blinken. Je nach Akkuleistung (Ah) hört sie nach ca. 40, 50 oder 60 Minuten auf zu blinken und leuchtet ununter- brochen. Der Akku ist nun vollständig geladen und das Ladegerät schaltet automatisch in den Ausgleichmodus. Nach ungefähr vier Stunden schaltet es in den Pflegemodus. Der Akku kann jederzeit aus dem Ladegerät entfernt oder auf unbegrenzte Zeit im angeschlossenen Ladegerät gelassen werden.

• Wenn die rote Ladekontrolleuchte schnell blinkt, liegt ein Ladeproblem vor. Setzen Sie den Akku nochmals ein oder verwen- den Sie zu Testzwecken einen anderen Akku. Falls auch der neue Akku nicht geladen werden kann, lassen Sie das Ladegerät bitte von einer DEWALT- Kundendienstwerkstatt nachsehen.

• Wenn das Ladegerät an Stromversorgungs- quellen wie einem Generator oder Wechselrichter angeschlossen ist, kann es vorkommen, daß die Ladekontrolleuchte zweimal blinkt, dann erlischt und den Zyklus wiederholt. Dies deutet auf eine vorübergehende Störung der Stromversorgung. Das Ladegerät schaltet automatisch wieder auf Normalbetrieb. Anbringen und Entfernen des Akkus

• Stecken Sie den Akku in den Handgriff (8), bis er arretiert.

• Um den Akku zu entfernen, drücken Sie die beiden Löseknöpfe (10) gleichzeitig ein und ziehen den Akku aus dem Handgriff (8) heraus. Einsetzen und Entfernen eines Werkzeuges (Abb. A & B)

• Öffnen Sie das Bohrfutter, indem Sie den vorderen Teil (13) des Bohrfutters entgegen dem Uhrzeigersinn drehen.

• Setzen Sie das Werkzeug bis zum Anschlag in das Bohrfutter ein.

• Ziehen Sie das Bohrfutter kräftig an.

• Gehen Sie zum Entfernen des Werkzeuges in umgekehrter Reihenfolge vor. Wählen der Betriebsart/Drehmoment-Vorwahl (Abb. C) Der Einstellring dieser Werkzeuge hat 15 Positionen pro Gang für die Drehmoment-Vorwahl beim Schrauben. Die richtige Einstellung hängt von der Schraubengröße und dem Werkstücksmaterial ab und wird im Abschnitt “Schrauben” beschrieben.

• Wählen Sie die erforderliche Betriebsart bzw. Drehmomenteinstellung, indem Sie das entspre- chende Symbol bzw. die richtige Zahl auf dem Einstellring (5) zum Pfeil (14) drehen. Rechts-/Linkslauf-Umschalter (Abb. D)

• Bedienen Sie den Rechts-/Linkslauf-Umschalter (2) wie abgebildet, um Rechts- oder Linkslauf zu wählen. Die Pfeile am Werkzeuggehäuse zeigen die Drehrichtung an.18 DEUTSCH Warten Sie immer, bis der Motor völlig stillsteht und ändern Sie erst dann die Laufrichtung. DW926/DW907 - Getriebeumschalter 1./2. Gang (Abb. E) Ihr Akku-Werkzeug besitzt ein Zweiganggetriebe, das an der Getriebeumschaltung (6) eingestellt wer- den kann. 1 niedrige Drehzahl/hohes Drehmoment (große Bohrdurchmesser, Verarbeitung von Schrauben) 2 hohe Drehzahl/niedriges Drehmoment (kleine Bohrdurchmesser) Für die Drehzahl verweisen wir auf die technischen Daten.

• Bewegen Sie die Getriebeumschaltung immer vollständig nach vorne oder vollständig nach hinten, bis sie hörbar einrastet und eine “1” für 1. Gang bzw. eine “2” für 2. Gang auf der Umschaltung sichtbar ist.

• Wechseln Sie niemals den Gang, während der EIN-/AUS-Schalter gedrückt ist. Entfernen und Montieren des Bohrfutters (Abb. F & G)

• Öffnen Sie die Bohrfutterspannbacken vollständig.

• Entfernen Sie die Bohrfutter-Halteschraube mit Hilfe eines Schraubenziehers, indem Sie sie im Uhrzeigersinn drehen (siehe Abbildung F).

• Spannen Sie einen Innensechskantschlüssel in das Bohrfutter ein und schlagen Sie mit einem Hammer auf den Innensechskantschlüssel (siehe Abbildung G). Das Bohrfutter wird dadurch gelöst, so daß es von Hand abgedreht werden kann.

• Um das Bohrfutter wieder zu montieren, gehen Sie in umgekehrter Reihenfolge vor. Gebrauchsanweisung

• Beachten Sie immer die Sicherheitshin- weise und die gültigen Vorschriften.

• Informieren Sie sich über den genauen Verlauf von Leitungen und Verkabelungen.

• Drücken Sie beim Arbeiten das Elektro- werkzeug nur leicht an. Übermäßiger Druck erhöht die Bohr- geschwindigkeit nicht, sondern beein- trächtigt lediglich die Leistung und verkürzt möglicherweise die Lebensdau- er des Elektrowerkzeuges.

• Sobald Sie spüren, daß das Werkstück fast durchbohrt ist, reduzieren Sie schrittweise den Druck auf die Bohrer- spitze, bis der Bohrvorgang beendet ist.

• Lassen Sie beim Herausziehen des Bohrers den Motor weiterlaufen, um ein mögliches Festlaufen des Bohrers zu vermeiden. Vor dem Betrieb:

• Vergewissern Sie sich, daß Ihr Akku (vollständig) geladen ist.

• Spannen Sie das entsprechende Werkzeug ein.

• Markieren Sie die Stelle, an der ein Loch gebohrt werden soll.

• Wählen Sie Rechts- bzw. Linkslauf für Schrauben oder Bohren. Ein- und Ausschalten (Abb. A & D)

• Betätigen Sie zum Starten des Elektrowerkzeu- ges den Drehzahl-Regelschalter (1). Je tiefer der Drehzahl-Regelschalter gedrückt wird, um so höher ist die Drehzahl des Antriebsmotors.

• Lassen Sie zum Stoppen des Werkzeuges den Schalter los.

• Um das Akku-Werkzeug vor unbeabsichtigtem Einschalten zu schützen (z.B. beim Transport im Werkzeugkoffer), schieben Sie den Rechts-/ Linkslaufschalter (2) in die Mittelposition. Ihre Bohrmaschine verfügt über eine Bremse, die das Bohrfutter beim Loslassen des Drehzahl-Regelschalters sofort zum Stillstand bringt. Schrauben (Abb. A)

• Wählen Sie mit dem Schalter (2) Rechts- oder Linkslauf.

• Stellen Sie den Einstellring (4) auf Position 1 und fangen Sie mit dem Schrauben an (niedriges Drehmoment).

• Falls die Kupplung zu schnell auskuppelt, stellen Sie den Einstellring auf einen größeren Wert ein.19 DEUTSCH Bohren (Abb. A)

• Wählen Sie mit dem Einstellring (4) die Betriebs- art Bohren. Bohren in Metall

• Verwenden Sie beim Bohren in Metall eine Kühl- flüssigkeit. Beim Bohren von Gußeisen, Grauguß und Messing sollte trocken gebohrt werden. Bohren in Holz

• Bohrungen in Holz sollten mit Holzbohrern, können aber auch mit den gleichen Bohrern wie für Metall ausgeführt werden. In diesem Fall sollten Sie beim Bohren den Bohrer gelegentlich aus dem Holz herausziehen, um die Späne aus dem Bohrloch zu entfernen. Hierdurch wird ein Überhitzen des Bohrers verhindert.

• Verwenden Sie zum Bohren größerer Löcher einen Schlangenbohrer bei niedriger Drehzahl.

• Beim Bohren in Materialien, die leicht splittern oder ausreißen, sollten Sie einen Holzklotz hinter Ihr Werkstück legen. Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren DEWALT-Händler. Wartung Ihr DEWALT-Elektrowerkzeug wurde für eine lange Le- bensdauer und einen möglichst geringen Wartungs- aufwand entwickelt. Ein dauerhafter, einwandfreier Be- trieb setzt eine regelmäßige Reinigung voraus. Schmieren Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung. Reinigung

• Reinigen Sie das Gehäuse des Ladegerätes mit einem weichen Tuch. Ziehen Sie vorher den Netzstecker des Ladegerätes.

• Entnehmen Sie vor dem Reinigen Ihres Werk- zeuges den Akku.

• Sorgen Sie dafür, daß die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch. Ausgediente Werkzeuge Akku Der Akku hält sehr lange. Er muß aufgeladen wer- den, wenn die Leistung nicht mehr für Arbeiten aus- reicht, die bei voller Ladung leicht durchgeführt wer- den konnten. Am Ende des technischen Lebens ist der Akku mit Rücksicht auf die Umwelt und fachge- recht zu entsorgen:

• Entladen Sie den Akku vollständig und entneh- men Sie ihn aus dem Werkzeug.

• NiMH- und NiCd-Akkus sind wiederverwertbar. Zur Wiederverwertung oder umweltverträglichen Entsorgung sind sie bei einer kommunalen Sammelstelle abzugeben oder direkt an DEWALT einzuschicken. Auf keinen Fall dürfen Akkus über den Hausmüll entsorgt werden. Recycling (nicht zutreffend für Österreich und die Schweiz) Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fachge- recht entsorgt werden müssen. DEWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglicht. Ausgediente netz- und akkubetriebene DEWALT-Werkzeuge können beim Handel abgegeben oder direkt an DEWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Rest- stoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern.20 DEUTSCH GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE • Wenn Sie mit der Leistung Ihres DEWALT- Elektrowerkzeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des Original-Kauf- beleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.

• 1 JAHR KOSTENLOSE INSPEKTION • Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer DEWALT- Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

• 1 JAHR GARANTIE • Die Garantiefrist von 12 Monaten gilt für alle DEWALT-Elektrowerkzeuge und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen

• Kostenlosen Ersatz aller schadhaften Teile

• Kostenlosen und fachmännischen Reparatur- service

• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwendet wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT- Elektrowerkzeugen geeignet bezeichnet worden sind. Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DEWALT-Kundendienst- werkstätte und weitere Informationen finden Sie auch im Internet: www.2helpU.com. Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungs- rechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufprei- ses oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.21 ENGLISH
