BRUKSANVISNING DW925 DEWALT

Gratulerer! Du har valgt et DEWALT elektroverktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DEWALT til en av de mest pålitelige partnere for profesjonelle brukere. Tekniske data DW925 DW926 DW907 Spenning V 7,2 9,6 12 Turtall, ubelastet min

Ladetid (ca.) min 60 60 60 Vekt kg 0,4 0,4 0,4 Sikring: 230 V 10 A Følgende symboler brukes i denne instruksjonsboken: Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges. Betegner risiko for elektrisk støt. Brannfare.57 NORSK DW925 DW926 DW907

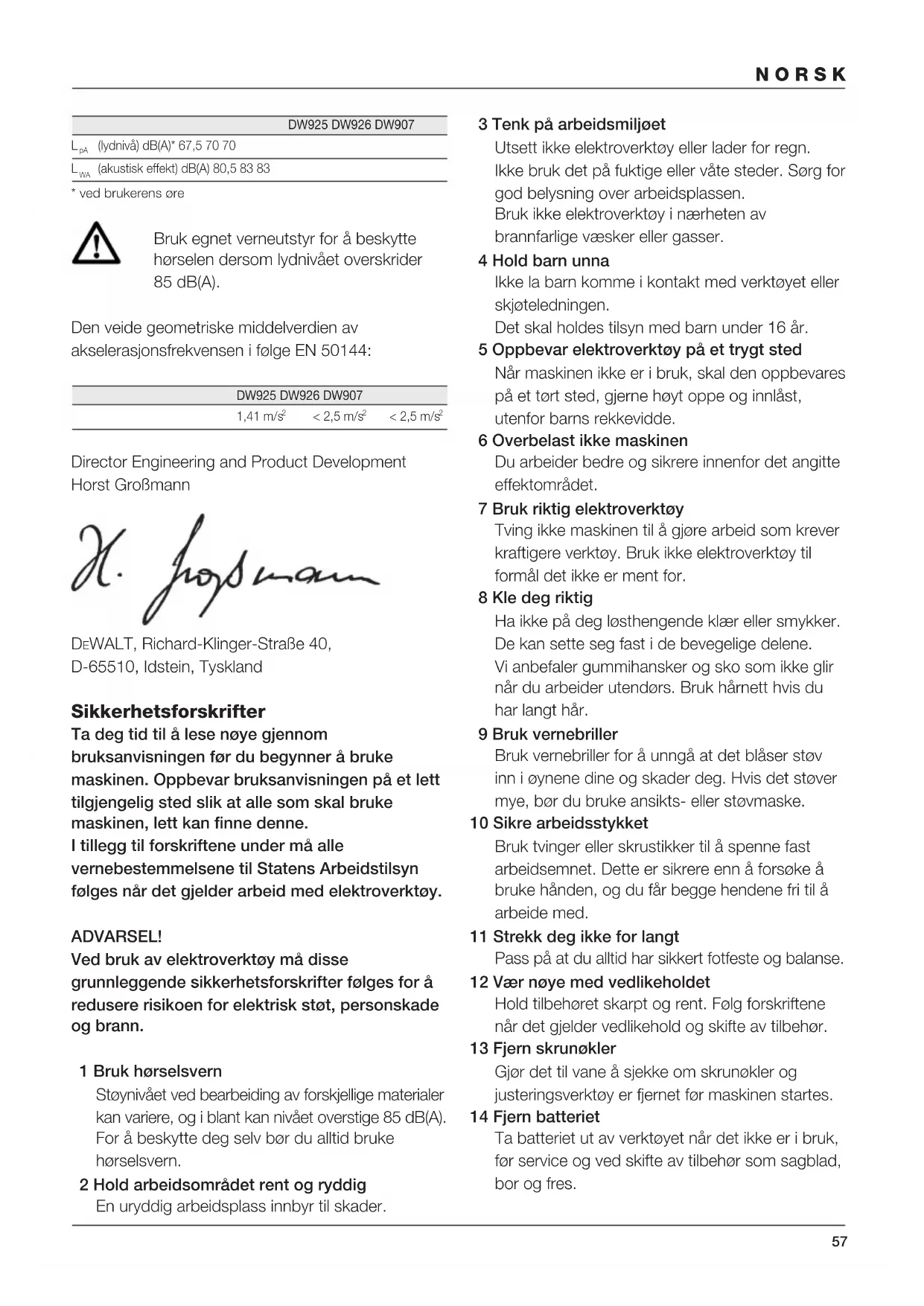

• ved brukerens øre Bruk egnet verneutstyr for å beskytte hørselen dersom lydnivået overskrider 85 dB(A). Den veide geometriske middelverdien av akselerasjonsfrekvensen i følge EN 50144: DW925 DW926 DW907 1,41 m/s

Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland Sikkerhetsforskrifter Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke maskinen. Oppbevar bruksanvisningen på et lett tilgjengelig sted slik at alle som skal bruke maskinen, lett kan finne denne. I tillegg til forskriftene under må alle vernebestemmelsene til Statens Arbeidstilsyn følges når det gjelder arbeid med elektroverktøy. ADVARSEL! Ved bruk av elektroverktøy må disse grunnleggende sikkerhetsforskrifter følges for å redusere risikoen for elektrisk støt, personskade og brann. 1 Bruk hørselsvern Støynivået ved bearbeiding av forskjellige materialer kan variere, og i blant kan nivået overstige 85 dB(A). For å beskytte deg selv bør du alltid bruke hørselsvern. 2 Hold arbeidsområdet rent og ryddig En uryddig arbeidsplass innbyr til skader. 3 Tenk på arbeidsmiljøet Utsett ikke elektroverktøy eller lader for regn. Ikke bruk det på fuktige eller våte steder. Sørg for god belysning over arbeidsplassen. Bruk ikke elektroverktøy i nærheten av brannfarlige væsker eller gasser. 4 Hold barn unna Ikke la barn komme i kontakt med verktøyet eller skjøteledningen. Det skal holdes tilsyn med barn under 16 år. 5 Oppbevar elektroverktøy på et trygt sted Når maskinen ikke er i bruk, skal den oppbevares på et tørt sted, gjerne høyt oppe og innlåst, utenfor barns rekkevidde. 6 Overbelast ikke maskinen Du arbeider bedre og sikrere innenfor det angitte effektområdet. 7 Bruk riktig elektroverktøy Tving ikke maskinen til å gjøre arbeid som krever kraftigere verktøy. Bruk ikke elektroverktøy til formål det ikke er ment for. 8 Kle deg riktig Ha ikke på deg løsthengende klær eller smykker. De kan sette seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke glir når du arbeider utendørs. Bruk hårnett hvis du har langt hår. 9 Bruk vernebriller Bruk vernebriller for å unngå at det blåser støv inn i øynene dine og skader deg. Hvis det støver mye, bør du bruke ansikts- eller støvmaske. 10 Sikre arbeidsstykket Bruk tvinger eller skrustikker til å spenne fast arbeidsemnet. Dette er sikrere enn å forsøke å bruke hånden, og du får begge hendene fri til å arbeide med. 11 Strekk deg ikke for langt Pass på at du alltid har sikkert fotfeste og balanse. 12 Vær nøye med vedlikeholdet Hold tilbehøret skarpt og rent. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør. 13 Fjern skrunøkler Gjør det til vane å sjekke om skrunøkler og justeringsverktøy er fjernet før maskinen startes. 14 Fjern batteriet Ta batteriet ut av verktøyet når det ikke er i bruk, før service og ved skifte av tilbehør som sagblad, bor og fres.58 NORSK 15 Vær oppmerksom Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen når du er trett. 16 Kontroller skadde deler Før maskinen brukes på nytt, skal eventuelle skadde deler eller deksler kontrolleres nøye for å bringe på det rene om de fungerer riktig og utfører det de skal. Kontroller justeringen av bevegelige deler, om de sitter i klemme, om deler er brukket, og sjekk at alt er riktig montert og er slik det skal være. En del eller et deksel som er skadet, skal repareres eller skiftes ut av et autorisert verksted dersom ikke annet er angitt i bruksanvisningen. Ødelagte brytere skal repareres av et autorisert serviceverksted. Bruk ikke maskinen hvis den ikke kan slås av og på med bryteren. 17 ADVARSEL! Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør enn det som anbefales i bruksanvisningen eller i katalogene kan medføre en mulig risiko for personskade. 18 La verktøyet repareres av et autorisert DEWALT-serviceverksted Dette elektroverktøyet er i samsvar med de gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale. Ekstra sikkerhetsregler for batteripakker Brannfare! Unngå at metall kortslutter kontaktene på en batteripakke som er tatt ut (f.eks. ved at nøkler legges i samme lomme som en batteripakke).

• Batterivæsken, en 25-30 % løsning av kaliumhydroksid, kan være skadelig. Hvis det oppstår berøring med hud, må du straks skylle med vann. Nøytraliser med en svak syre, f.eks. sitronsaft eller eddik. Hvis du får væsken i øynene, må du rense dem med rikelig rent vann i minst 10 minutter. Kontakt lege.

• Forsøk ikke under noen omstendigheter å åpne en batteripakke. Etikette på laderen og batteripakken Etikettene på laderen og batteripakken viser følgende symboler: 100% Batteriet lader 100% Batteri ladet Batteri defekt Ikke berør dem med ledende gjenstander Sett ikke skadde batteripakker inn i laderen Les bruksanvisningen før laderen tas i bruk Må bare anvendes for lading av DEWALT batterier; andre batteripakker kan revne og forårsake skader Må ikke utsettes for fukt Skift skadet ledning +40 ˚c +4 ˚c Temperaturområde for lading 4 °C til 40 °C Avhend batteripakken ifølge gjeldende miljøforskrifter Ikke brenn batteripakken Kontroll av pakkens innhold Pakken inneholder: 1 Oppladbar boremaskin/skrutrekker59 NORSK 1 Batterilader 1 Batteripakke (K-modeller) 2 Batteripakker (K2-modeller) 1 Skrutrekker-bit 1 Koffert (kun K-modeller) 1 Instruksjonsbok 1 Splitt-tegning

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.

• Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk. Beskrivelse (fig. A) Din oppladbare oppladbar boremaskin/skrutrekker DW925/DW926/DW907 erutformet for profesjonell boring og skrutrekking. 1 Bryter for variabelt turtall 2 Forover/bakover-skyvebryter 3 Selvspennende chuck 4 Slagvelger/justeringskrage for dreiemoment 5 Krave-stillinger 6 To-gear velger (DW926/DW907) 7 Ventilationsåpninger 8 Håndtak 9 Batteripakke Lader Din lader DE9107 kan bruke DEWALT NiCd- batteripakker som gir mellom 7,2 til 14,4 V. Din lader DE9108/DE9118 kan bruke DEWALT NiCd-batteripakker som gir mellom 7,2 til 18 V. Din lader DE9116 kan bruke DEWALT NiCd- og NiMH-batteripakker som gir mellom 7,2 til 18 V. 9 Batteripakke 10 Sperrer 11 Lader 12 Ladelampe (rød) Elektrisk sikkerhet Laderen er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i samsvar med spenningen på typeskiltet. Laderen er dobbeltisolert i samsvar med EN 60335. Jordet ledning er derfor ikke nødvendig. Skifting av kabel eller støpsel Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel. Et støpsel med blottede kopperledere er farlig hvis det koples til en strømførende kontakt. Montering og justering

• Før du monterer og justerer, må du alltid ta ut batteripakken.

• Slå alltid AV verktøyet før du setter inn eller tar ut batteripakken.

• Bare bruk DEWALT batterier og lader. Batteripakke (fig. A) Lading av batteripakken Når du lader batteripakken for første gang, eller etter en langvarig oppbevaring, kan den bare ta imot 80 % opplading. Etter flere oppladninger og utladninger, vil batteripakken oppnå full kapasitet. Kontroller alltid nettet før du lader batteripakken. Hvis det er strøm på nettet, men batteripakken ikke blir oppladet, må du bringe laderen til et DEWALT- autorisert serviceverksted. Under oppladningen kan batteripakken kjennes varm ved berøring. Dette er normalt og er ikke tegn på at noe er galt. Ikke lad batteripakken hvis omgivelsestemperaturen er <4 °C eller >40 °C. Anbefalt oppladningstemperatur: ca. 24 °C.

• Når du skal lade batteripakken (9), setter du den inn i laderen (11) slik det vist på tegningen, og kobler laderen til strøm. Kontroller at batteripakken er satt helt inn i laderen. Den røde ladelampen (12) vill blinke. Etter ca. 1 time slutter lampen å blinke og lyser den jevnt. Batteripakken er nå helt ladet og laderen går automatisk over til utligningslading. Etter ca. 4 timer går laderen over til vedlikeholdslading. Batteripakken kan tas ut eller stå i laderen i ubegrenset tid.

• Den røde ladelampen blinker raskt for å angi at det er problemer med ladingen. Sett i batteripakken på nytt eller prøv med en ny batteripakke. Hvis den nye batteripakken heller ikke kan lades, må laderen testes av en godkjent DEWALT reparasjonsverksted.60 NORSK

• Når laderen er tilsluttet en generator eller en strømkilde som omdanner likestrøm til vekselstrøm, kan den røde ladelampen blinke to ganger, slå av og gjenta. Dette indikerer et forbigående problem med strømkilden. Laderen går automatisk over til vanlig lading igjen. Innsetting og fjerning av batteripakken

• Sett batteripakken inn i håndtaket (8) til det smekker på plass.

• Når du skal ta ut batteripakken, trykker du på de to sperrerne (10) samtidig og trekker pakken ut av håndtaket (8). Innsetting og fjerning av bits (fig. A & B)

• Åpne chucken ved å dreie kransen (13) med klokken og sett inn bitsskaftet.

• Sett tilbehøret så langt inn i chucken som mulig og løft det litt før det skrus fast.

• Stram den ved å dreie kransen med klokken.

• Bitsen fjernes ved å gå frem i omvendt rekkefølge. Valg av driftsmåte eller justering av vrimoment (fig. C) Kragen på denne maskinen har 15 trinn for justering av vrimomentet slik at dette passer til skruestørrelse og arbeidsmateriale. For innstilling av vrimoment, se avsnittet “Skrutrekking”.

• Velg ønsket driftsmåte eller vrimoment ved å sette symbolet eller tallet på kragen (5) overfor indikatoren (14) på maskinen. Forover/bakover-skyvebryter (fig. D)

• Velg rotasjon forover eller bakover ved å bruke skyvebryteren (2) slik det fremgår av figuren (se pilene på verktøyet). Vent alltid til motoren har stanset helt før rotasjonsretningen endres. DW926/DW907 - To-gear velger (fig. E) Maskinen er utstyrt med en to-gear velger (6) for å kunne variere turtall/dreiemoment. 1 lavt turtall/høyt dreiemoment (boring av store hull og skruing) 2 høyt turtall/lavt dreiemoment (mindre hull) For informasjon om hastigheter, se tekniske data.

• Skyv alltid to-gearvelgeren helt fram eller helt tilbake.

• Skift ikke gear ved full hastighet eller mens maskinen arbeider. Fjerning og montering av chucken (fig. F & G)

• Åpne chuckåpningen så mye som mulig.

• Sett en skrutrekker inn i chucken og ta ut skruen som holder chucken på plass ved å dreie den med klokken som vist på figur F.

• Sett umbrakonøkkelen inn i chucken og slå den med en hammer som vist på figur G. Dette vil løsne chucken, slik at den kan skrus av for hånd.

• Vær oppmerksom på hvor røropplegg og ledninger befinner seg.

• Trykk bare lett på maskinen. Stor kraft fører ikke til raskere boring, men til at maskinen presterer dårligere og at levetiden eventuelt reduseres.

• For å begrense fastsitting etter gjennombruddet til et minimum, reduseres trykket på borspissen stadig mer mot slutten av boringen.

• La motoren fortsette å gå mens bitsen trekkes ut av borehullet. Dette forhendrer at den setter seg fast. Før maskinen tas i bruk:

• Pass på at batteripakken er (helt) oppladet.

• Sett inn det egnede tilbehøret.

• Marker stedet hvor hullet skal bores.

• Velg høyre-/venstregange. Start - stopp (fig. A & D)

• Start maskinen ved å trykke på bryteren for variabelt turtall (1). Maskinens turtall avhenger av hvor hardt man trykker på bryteren.

• Maskinen stanses ved å slippe strømbryteren.61 NORSK

• Når du skal låse verktøyet i av-stilling, flytter du bryteren for høyre-/venstregange (2) til midtstillingen. Boremaskinen er utstyrt med en brems som stanser chucken så snart strømbryteren slippes. Skrutrekking (fig. A)

• Innstill kragen (4) på 1 og start skrutrekkingen (lavt vrimoment).

• Hvis clutchen skraller for raskt, justeres kragen slik at vrimomentet økes etter behov. Boring (fig. A)

• Velg boring ved hjelp av kragen (4). Boring i metall

• Bruk boremulsjon når du borer i stål. Støpejern og messing, skal tørrbores. Boring i tre

• Det kan bores i tre med samme spiralbor som for metall eller spesielle trebor. Slike bor må regelmessig tas ut av hullet for fjerning av spon, ellers kan boret bli overopphetet.

• Til større hull brukes trebor eller hullsag ved lave hastigheter.

• Bruk en trekloss for å støtte arbeidsstykker som kan splintre. Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr. Vedlikehold Ditt DEWALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet. Smøring Ditt elektoverktøy trenger ikke ekstra smøring. Rengjøring

• Trekk støpselet til laderen ut av stikkontakten før huset rengjøres med en myk klut.

• Fjern batteripakken før rengjøring av elektroverktøyet.

• Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut. Miljø Oppladbar batteripakke Denne batteripakken med lang levetid må lades opp på nytt når den slutter å gi nok strøm til jobber som det før var enkelt å utføre. Ved slutten av dens tekniske levetid må du avhende batteripakken, med riktig omtanke for miljøet.

• Tøm batteriene ved å kjøre dem helt tomme, fjern dem så fra verktøyet.

• NiCd- og NiMH-cellene kan resirkuleres. Av hensyn til miljø, lever det til kildesortering, eller til et DEWALT serviceverksted. De innsamlede batteripakkene vil bli gjenvunnet eller avhendet på en riktig måte. OBS! Som bruker er du ansvarlig for at batteriet resirkuleres på forsvarlig måte. Utslitt verktøy Vern om naturen. Kast ikke produktet sammen med annet avfall når det er utslitt. Lever det til kildesortering eller til et DEWALT-serviceverksted. DEWALT service Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med DEWALT. På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.62 NORSK GARANTI

• 30 DAGERS FORNØYD-KUNDEGARANTI • Hvis du ikke er tilfreds med ditt DEWALT verktøy, kan det returneres innen 30 dager til din DEWALT forhandler eller til et DEWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.

• 1 ÅRS FRI VEDLIKEHOLDSERVICE • Skulle ditt DEWALT verktøy trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert DEWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.

• 1 ÅRS GARANTI • Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt DEWALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:

• Verktøyet ikke er blitt brukt skjødesløst.

• Reparasjoner bare er blitt utført av autorisert verksted/personell.

• Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven. Adresse til nærmeste DEWALT autoriserte serviceverksted finner du i DEWALT katalogen, eller ved å kontakte DEWALT. Alternativt kan du finne en liste over DEWALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår: www.2helpu.com.63 PORTUGUÊS
