BRUKSANVISNING DC930 DEWALT

Gratulerer! Du har valgt et D E WALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør D E WALT til en av de mest pålitelige partnere for profesjonelle brukere. Tekniske data Boremaskin DC940 DC945 DC935 DC920 DC925 Spenning V 12 12 14,4 18 18 Turtall, ubelastet

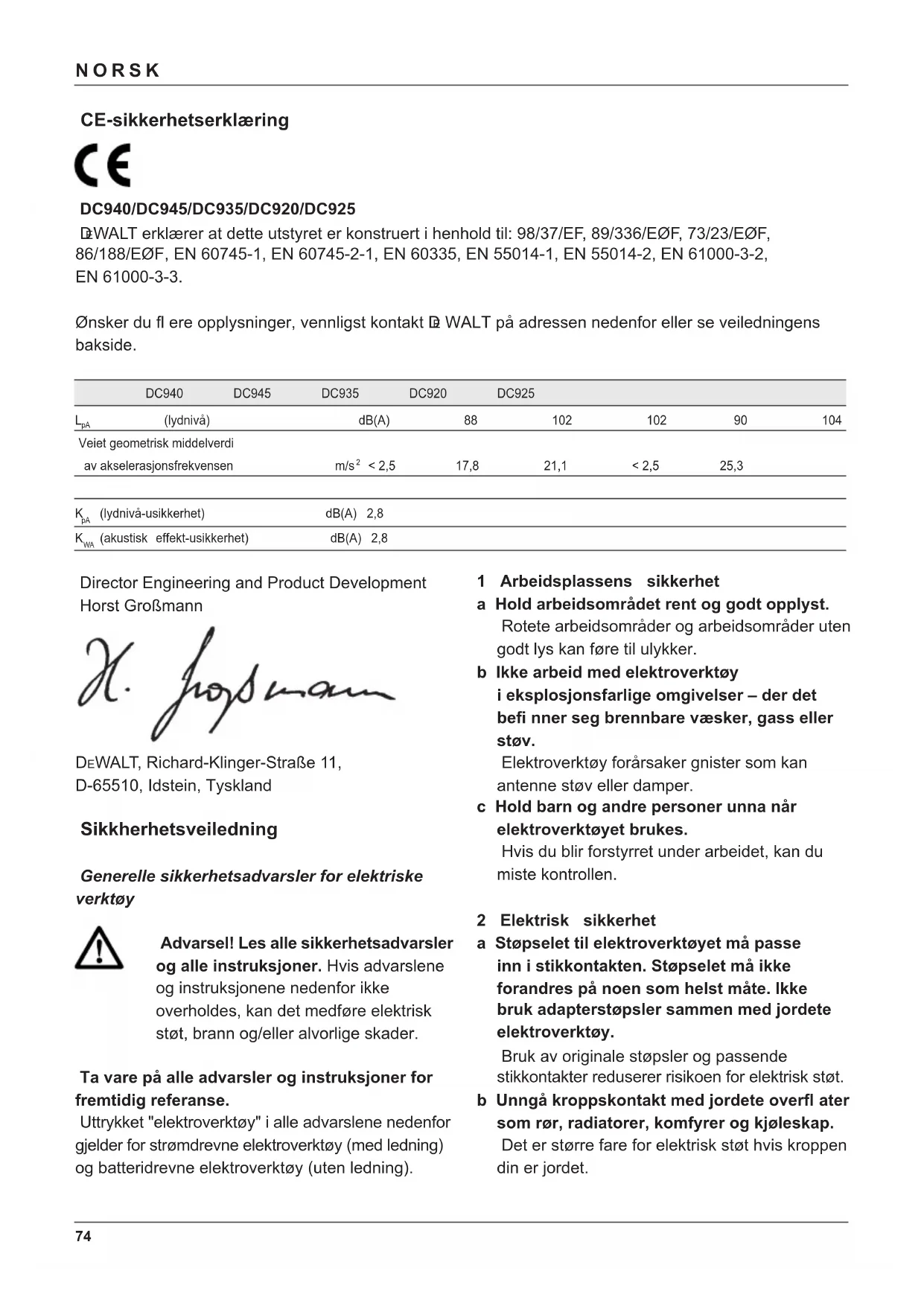

Sikring: 230 V 10 A Følgende symboler brukes i denne instruksjonsboken: Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges. Betegner risiko for elektrisk støt.74 NORSK Director Engineering and Product Development Horst Großmann D E WALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland Sikkherhetsveiledning Generelle sikkerhetsadvarsler for elektriske verktøy Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene og instruksjonene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Ta vare på alle advarsler og instruksjoner for fremtidig referanse. Uttrykket "elektroverktøy" i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning). 1 Arbeidsplassens sikkerhet a Hold arbeidsområdet rent og godt opplyst. Rotete arbeidsområder og arbeidsområder uten godt lys kan føre til ulykker. b Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser – der det befi nner seg brennbare væsker, gass eller støv. Elektroverktøy forårsaker gnister som kan antenne støv eller damper. c Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen. 2 Elektrisk sikkerhet a Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordete elektroverktøy. Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt. b Unngå kroppskontakt med jordete overfl ater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. CE-sikkerhetserklæring

(lydnivå) dB(A) 88 102 102 90 104 Veiet geometrisk middelverdi av akselerasjonsfrekvensen m/s < 2,5 17,8 21,1 < 2,5 25,3

(lydnivå-usikkerhet) dB(A) 2,8

(akustisk effekt-usikkerhet) dB(A) 2,875 NORSK c Hold elektroverktøy unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektrisk støt. d Unngå uforsvarlig behandling av ledningen. Elektroverktøyet må aldri bæres eller trekkes etter ledningen, og trekk heller ikke ut støpselet ved å rykke i ledningen. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Med skadde eller sammenfl okete ledninger øker risikoen for elektrisk støt. e Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Ved å bruke en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. 3 Personsikkerhet a Vær oppmerksom, pass på hva du gjør og gå fornuftig fram når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader. b Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller hørselsvern som passer til forholdene, reduserer risikoen for personskader. c Unngå å starte verktøyet ved en feiltagelse. Påse at bryteren står i posisjon "AV" før verktøyet koples til. Det kan føre til ulykker hvis du bærer elektroverktøyet med fi ngeren på bryteren, eller kopler til verktøyet når bryteren ikke står i posisjon "AV". d Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. En skrunøkkel eller en nøkkel som befi nner seg i en roterende maskindel, kan føre til personskade. e Ikke strekk deg for langt. Pass på at du alltid har sikkert fotfeste og god balanse. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f Bruk egnede klær. Ikke bruk løse plagg eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende tøy, smykker eller langt hår kan komme inn i bevegelige deler. g Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av støvoppsmaling reduserer farer på grunn av støv. 4 Aktsom håndtering og bruk av elektroverktøy a Ikke bruk makt på elektroverktøyet. Bruk et elektroverktøy som er beregnet på den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b Ikke bruk elektroverktøy med defekt bryter. Et elektroverktøy som ikke lenger kan slås av eller på med bryteren, er farlig og må repareres. c Trekk støpselet ut av stikkontakten og/eller batteripakken ut av verktøyet før du utfører innstillinger, skifter tilbehørsdeler eller lagrer verktøyet. Disse tiltakene reduserer risikoen for en utilsiktet starting av maskinen. d Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet brukes av personer som ikke er fortrolig med dette, eller som ikke har lest disse bruksanvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e Vær nøye med vedlikehold av elektroverktøy. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, om deler er brukket eller skadet og andre forhold som kan innvirke på verktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.76 NORSK g Bruk verktøyet, tilbehør og verktøybits osv i henhold til disse instruksjonene, og ta hensyn til arbeidsforholdene og til arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner. 5 Aktsom håndtering og bruk av snorløst elektroverktøy a Sørg for at maskinen er slått av før du setter i batteriepakken. Hvis du setter batteriepakken i et elektroverktøy som er slått på, kan dette medføre uhell. b Lad batteriepakken kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batteripakker, brukes med andre batteripakker. c Bruk derfor kun riktig type batteripakker for elektroverktøyene. Bruk av andre batteripakker kan medføre skader og brannfare. d Hold batteripakker som ikke er i bruk, unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. e Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til hudirritasjoner eller forbrenninger. 6 Service a Elektroverktøyet ditt skal alltid repareres av kvalifi sert personell og kun med originale reservedeler. Dette forsikrer at elektroverktøyets sikkerhet opprettholdes. Ytterligere sikkerhetsinstruksjoner for slagbor ● Bruk hørselvern når du bruker slagbor. Høy lyd kan gi hørselskader. ● Bruk hjelpehåndtakene som fulgte med verktøyet. Hvis du mister kontrollen over verktøyet, kan det resultere i helseskader. Ekstra sikkerhetsregler for batteripakker og ladere ● Pass på at batteripakken er tørr og ren før du setter den i laderen. ● For lading av D E WALT NiMH-batterier må bare anvendes ladere med påskrift "NiMH" eller "NiMH + NiCd". ● Bær aldri laderen i ledningen. Ikke dra i kabelen når du skal ta ut støpselet. Utsett ikke ledningen for varme, olje eller skarpe kanter. ● Ikke utsett laderen for fuktige eller våte omgivelser. ● Ikke forsøk å lade våte batteripakker. ● Forsøk ikke under noen omstendigheter å åpne en batteripakke. ● Følg alltid instruksjonene bakerst i denne håndboken hvis du skal kaste en batteripakke. ● Batteripakker og ladere som ikke er i bruk, må oppbevares på et tørt og sikret sted, innlåst og utilgjengelig for barn. Etikette på laderen og batteripakken Etikettene på laderen og batteripakken viser følgende symboler:

Avhend batteripakken ifølge gjeldende miljøforskrifter

Ikke brenn batteripakken Kontroll av pakkens innhold Pakken inneholder: 1 Oppladbar boremaskin/skrutrekker 1 Sidehåndtak 1 Lader 2 Batteripakker (KB-modeller) 1 Koffert 1 Instruksjonsbok 1 Splitt-tegning Merk: Batteripakker og ladere er ikke inkludert med N-modellene. ● Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten. ● Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk. Beskrivelse (fi g. A) Din oppladbare oppladbar boremaskin/skrutrekker DC940/DC920 er designet for profesjonell boring og skrutrekking. Din oppladbare oppladbar slagboremaskin/ skrutrekker DC945/DC935/DC925 er designet for profesjonell boring, slagboring og skrutrekking. 1 Bryter for variabelt turtall 2 Forover/bakover-skyvebryter 3 Selvspennende chuck/automatisk spindellås 4 Slagvelger/justeringskrage for dreiemoment 5 Krave-stillinger 6 Tre-gear velger 7 Bitsholder 8 Håndtak 9 Sidehåndtak 10 Batteripakke Lader Din DE9130 lader virker med D E WALT NiMH og NiCd batteripakker fra 7,2 til 18 V ved 1,3 til 2,6 Ah. 10 Batteripakke 11 Sperrer 12 Lader 13 Ladelampe (rød) automatisk spindellås Den automatiske spindellåsen tilkobles når maskinen er skrudd av. Elektrisk sikkerhet Laderen er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i samsvar med spenningen på typeskiltet. Laderen er dobbeltisolert i samsvar med EN 60745 & EN 60335. Jordet ledning er derfor ikke nødvendig. Skifting av kabel eller støpsel Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel. Et støpsel med blottede kopperledere er farlig hvis det koples til en strømførende kontakt. Montering og justering ● Før du monterer og justerer, må du alltid ta ut batteripakken. ● Slå alltid av verktøyet før du setter inn eller tar ut batteripakken. Bare bruk D E WALT batterier og lader. Batteripakke (fi g. A & B) Lading av batteripakken (fi g. A) Når du lader batteripakken for første gang, eller etter en langvarig oppbevaring, kan den bare ta imot 80% opplading. Etter fl ere oppladninger og utladninger, vil batteripakken oppnå full kapasitet. Kontroller alltid nettet før du lader batteripakken.78 NORSK Hvis det er strøm på nettet, men batteripakken ikke blir oppladet, må du bringe laderen til et D E WALT- autorisert serviceverksted. Under oppladningen kan batteripakken kjennes varm ved berøring. Dette er normalt og er ikke tegn på at noe er galt. Ikke lad batteripakken hvis omgivelsestemperaturen er <4 °C eller >40 °C. Anbefalt oppladningstemperatur: ca. 24 °C. ● Når du skal lade batteripakken (10), setter du batteripakken inn i laderen (12) som vist på tegningen, og kobler laderen til strøm. Kontroller at batteripakken er satt helt inn i laderen. Den røde ladelampen (13) vill blinke. ● Når ladingen er avsluttet, vil ladeindikatoren slutte å blinke og forbli tent. Batteripakken er nå fulladet. ● Batteripakken kan fjernes når som helst, eller du kan la den stå i den tilkoblede laderen over en lengre periode (maksimalt 14 dager). Innsetting og uttaking av batteripakken ● Sett batteripakken inn i pistolgrepet til det smekker på plass. ● Når du skal ta ut batteripakken, trykker du på de to uløserknappene (11) samtidig og trekker pakken ut av pistolgrepet. Batterihette (fi g. B) Det følger med en hette som beskytter kontaktene på batteripakken når den er koplet fra. Uten hetten kan løse metallgjenstander kortslutte kontaktene og forårsake brann eller skade batteripakken. ● Ta av beskyttelseshetten (14) før du setter batteripakken (10) i laderen eller verktøyet. ● Sett beskyttelseshetten over kontaktene umiddelbart etter at batteripakken tas ut av laderen eller verktøyet. Pass på at beskyttelseshetten sitter på plass før du oppbevarer eller bærer med deg en frakoplet batteripakke. Automatisk justering Automatisk justeringsmodus utligner eller balanserer de individuelle cellene i batteripakken ved toppkapasitet. Batteripakkene bør justeres over natten etter hver 10. lading/ utladingssyklus, eller når pakken ikke lenger gir samme ytelse som tidligere. ● Sett batteriet i laderen som vanlig for å justere batteripakken. Den røde lampen blinker kontinuerlig, noe som angir at ladesyklusen har startet. ● Når ladesyklusen er over, lyser lampen kontinuerlig og slutter å blinke. Pakken er fullt oppladet og kan brukes nå. ● Hvis pakken står i laderen etter ladeperioden, starter laderen automatisk justeringsmodus. Denne modusen fortsetter i opptil 8 timer, men batteripakken kan fjernes når som helst i løpet av justeringsmodus. Varmt/kaldt batteri ventetid Når laderen oppdager et batteri som er varmt/ kaldt, starter den automatisk en varmt/kaldt batteri ventetid, som utsetter ladningen til batteriet har en skikket temperatur. Laderen kopler da automatisk tilbake til normal ladning av batteriet. Denne egenskapen garanterer maksimal levetid for batteriet. Den røde indikatoren (13) blinker lenge, og deretter kort mens den er i ventetid modus. Innsetting og fjerning av bits (fi g. A & C) ● Åpne chucken ved å dreie hylsen (15) mot klokken, og sett inn bit-skaftet. ● Sett tilbehøret så langt inn i chucken som mulig og løft det litt før det skrus fast. ● Stram godt ved å dreie hylsen med klokken. ● Bitsen fjernes ved å gå fram i omvendt rekkefølge. Valg av driftsmåte eller justering av vrimoment (fi g. D) Kragen på denne maskinen har ulike trinn for justering av vrimomentet slik at dette passer til skruestørrelse og arbeidsmateriale. For innstilling av vrimoment, se avsnittet "Skrutrekking".79 NORSK ● Velg ønsket driftsmåte eller vrimoment ved å sette symbolet eller tallet på kragen (4) overfor indikatoren (16) på maskinen. DC945/DC935/DC925 Maskinen har følgende driftsmoduser:

Boring: for stål, tre og plast Slagboring: for murverk Forover/bakover-skyvebryter (fi g. E) ● Velg forovergang eller revers med skyvebryteren (2) som vist (se pilene på maskinen). Vent alltid til motoren har stanset helt før rotasjonsretningen endres. Tre-girs velger (fi g. F) Maskinen er utstyrt med en tre-gear velger (6) for å kunne variere turtall/dreiemoment. 1 lavt turtall/høyt dreiemoment 2 middelhøyt turtall/middelhøyt dreiemoment 3 høyt turtall/lavt dreiemoment For informasjon om hastigheter, se tekniske data. Skift ikke gear ved full hastighet eller mens maskinen arbeider. Bruksanvisning ● Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter. ● Vær oppmerksom på hvor røropplegg og ledninger befi nner seg. ● Trykk bare lett på maskinen. Stor kraft fører ikke til raskere boring, men til at maskinen presterer dårligere og at levetiden eventuelt reduseres. Før maskinen tas i bruk: ● Pass på at batteripakken er (helt) oppladet. ● Forviss deg om at batteriet sitter som det skal. ● Sett i riktig bits. ● Marker stedet hvor hullet skal bores. Start - stopp (fi g. A & E) ● Start maskinen ved å trykke på bryteren for variabelt turtall (1). Maskinens turtall avhenger av hvor hardt man trykker på bryteren. ● Maskinen stanses ved å slippe strømbryteren. ● Når du skal låse maskinen i av-stilling, fl ytter du bryteren for høyre-/venstregange (2) til midtstillingen. Skrutrekking (fi g. A) ● Velg høyre-/venstregange med bryteren (2). ● Innstill kragen (4) på 1 og start skrutrekkingen (lavt vrimoment). ● Hvis clutchen skraller for raskt, justeres kragen slik at vrimomentet økes etter behov. Boring (fi g. A) ● Velg boring ved hjelp av kragen (4). ● Velg rotasjon forover. Boring i metall ● Bruk boremulsjon når du borer i stål. Støpejern og messing, skal tørrbores. Boring i tre ● Montér egnet type bor. Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr. Vedlikehold Ditt D E WALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet.

Rengjøring ● Trekk støpselet til laderen ut av stikkontakten før huset rengjøres med en myk klut. ● Fjern batteripakken før rengjøring av elektroverktøyet.80 NORSK ● Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut. Miljøvern Kildesortering. Dette produktet må ikke kastes i det vanlige husholdningsavfallet. Hvis du fi nner ut at D E WALT-produktet ditt må skiftes ut, eller hvis du ikke lenger har bruk for det, må du unnlate å kaste det sammen med det vanlige husholdningsavfallet. Sørg for at dette produktet gjøres tilgjengelig for kildesortering. Kildesortering av brukte produkter og emballasje gjør det mulig å resirkulere materialer og bruke dem igjen. Gjenbruk av resirkulerte materialer bidrar til å forhindre forsøpling av miljøet og reduserer behovet for råmaterialer. Lokale regelverk kan legge tilrette for kildesortering av elektriske produkter fra husholdningen, ved kommunale deponier eller gjennom forhandleren når du kjøper et nytt produkt. D E WALT har tilrettelagt for innsamling og resirkulering av D E WALT-produkter etter at de har utspilt sin rolle. For å benytte deg av denne tjenesten, vennligst returner produktet ditt til et av våre autoriserte serviceverksteder, som vil samle inn produktene for oss. For informasjon om nærmeste autoriserte serviceverksted, ta kontakt med det lokale D E WALT-kontoret på den adressen som er oppgitt i denne bruksanvisningen. En oversikt over alle autoriserte D E WALT-serviceverksteder og fullstendige servicevilkår fi nnes også tilgjengelig på Internett, adresse: www.2helpU.com

Oppladbar batteripakke Denne batteripakken med lang levetid må lades opp på nytt når den slutter å gi nok strøm til jobber som det før var enkelt å utføre. Ved slutten av dens tekniske levetid må du avhende batteripakken, med riktig omtanke for miljøet. ● Tøm batteriene ved å kjøre dem helt tomme, fjern dem så fra verktøyet. ● NiCd- og NiMH-cellene kan resirkuleres. Av hensyn til miljø, lever det til kildesortering, eller til et D E WALT serviceverksted. De innsamlede batteripakkene vil bli gjenvunnet eller avhendet på en riktig måte. OBS! Som bruker er du ansvarlig for at batteriet resirkuleres på forsvarlig måte.

E WALT service Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med D E WALT. På grunn av forskning og utvikling kan ovenstående spesifi kasjoner bli endret, noe som ikke blir opplyst separat.81 NORSK GARANTI

● 30 DAGERS FORNØYD-KUNDEGARANTI ●

Hvis du ikke er tilfreds med ditt D E WALT verktøy, kan det returneres innen 30 dager til din D E WALT forhandler eller til et D E WALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.

● 1 ÅRS FRI VEDLIKEHOLDSERVICE ●

Skulle ditt D E WALT verktøy trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert D E WALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges. ● 1 ÅRS GARANTI ● Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt D E WALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at: ● Verktøyet ikke er blitt brukt skjødesløst. ● Reparasjoner bare er blitt utført av autorisert verksted/personell. ● Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven. Adresse til nærmeste D E WALT autoriserte serviceverksted fi nner du i D E WALT katalogen, eller ved å kontakte D E WALT. Alternativt kan du fi nne en liste over D E WALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår: www.2helpU.com.82 PORTUGUÊS
