ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DC930 DEWALT

Φορτιστής DE9130 Τάση δικτύου V

Χρόνος φόρτισης (περίπου) min 30 Βάρος kg 0,52

Μηχανήματα 230 V 10 A Στις παρούσες οδηγίες χρησιμοποιούνται τα ακόλουθα σύμβολα: Συμβολίζει κίνδυνο τραυματισμού ή θανάτου ή βλάβης του εργαλείου σε περίπτωση που δεν τηρηθούν οι οδηγίες χρήσεως. Συμβολίζει ηλεκτρική τάση. ΚΡΟΥΣΤΙΚΟ ΠΑΝΑΦΟΡΤΙΖΟΜΕΝΟ ΚΑΤΣΑΒΙΔΙ/ΔΡΑΠΑΝΟ DC940/DC945/DC935/DC920/DC925

Θερμά συγχαρητήρια! Διαλέξατε ένα από τα μηχανήματα της D E WALT. Η πολύχρονη εμπειρία της D E WALT, η συνεχής εξέλιξη των προϊόντων της και η εφαρμογή καινοτομιών την καθιστούν έναν από τους πιό αξιόπιστους συνεργάτες των επαγγελματιών. Τεχνικά χαρακτηριστικά Δράπανο DC940 DC945 DC935 DC920 DC925 Τάση V 12 12 14,4 18 18 Ταχύτητα άνευ φορτίου Ταχύτητα 1 min

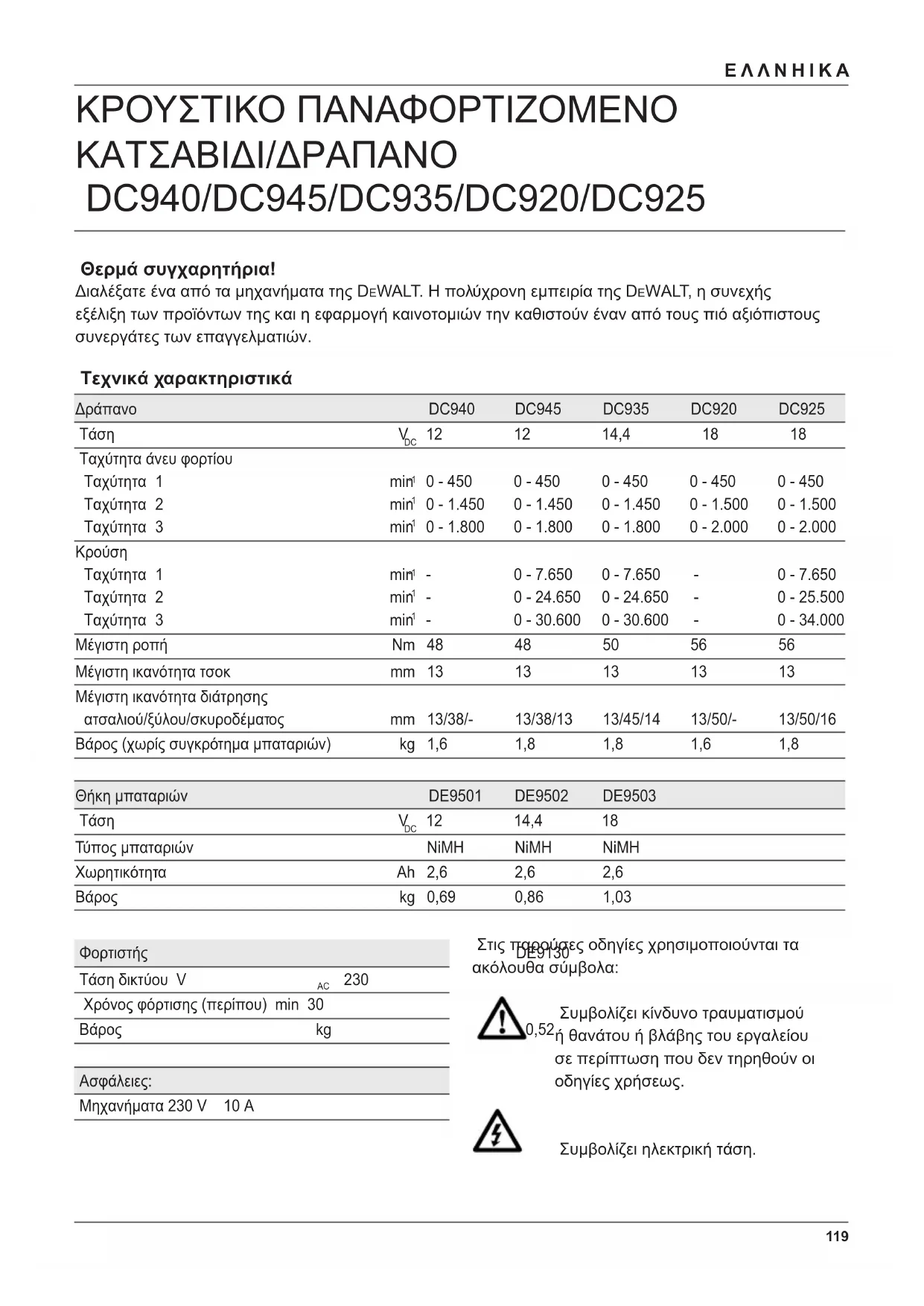

Ταχύτητα 1 min - 0 - 7.650 0 - 7.650 - 0 - 7.650 Ταχύτητα 2 min - 0 - 24.650 0 - 24.650 - 0 - 25.500 Ταχύτητα 3 min - 0 - 30.600 0 - 30.600 - 0 - 34.000 Μέγιστη ροπή Nm 48 48 50 56 56 Μέγιστη ικανότητα τσοκ mm 13 13 13 13 13 Μέγιστη ικανότητα διάτρησης ατσαλιού/ξύλου/σκυροδέματος mm 13/38/- 13/38/13 13/45/14 13/50/- 13/50/16 Βάρος (χωρίς συγκρότημα μπαταριών) kg 1,6 1,8 1,8 1,6 1,8 Θήκη μπαταριών DE9501 DE9502 DE9503 Τάση V 12 14,4 18 Τύπος μπαταριών NiMH NiMH NiMH Χωρητικότητα Ah 2,6 2,6 2,6 Βάρος kg 0,69 0,86 1,03120

Διευθυντής Ανάπτυξης Προϊόντων Horst Großmann D E WALT, Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανια Οδηγίες ασφαλείας Γενικές προειδοποιήσεις ασφαλείας ηλεκτρικών εργαλείων Προειδοποίηση! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις υποδείξεις. Η μη τήρηση των παρακάτω προειδοποιήσεων και υποδείξεων μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Κρατήστε όλες τις προειδοποιήσεις και υποδείξεις για μελλοντική αναφορά. Ο χαρακτηρισμός "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις παρακάτω προειδοποιητικές υποδείξεις αφορά ή το εργαλείο που συνδέεται στην πρίζα (με καλώδιο) ή το εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο). 1 Ασφάλεια χώρου εργασίας α Διατηρείτε το χώρο που εργάζεστε καθαρό και καλά φωτισμένο. Η αταξία στο χώρο που εργάζεστε ή τα σημεία χωρίς καλό φωτισμό μπορεί να οδηγήσουν σε

β Μη χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. γ Οταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε τα παιδιά και τα υπόλοιπα άτομα μακριά από το χώρο που εργάζεστε. Σε περίπτωση που άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να χάσετε τον έλεγχο του μηχανήματος. Δήλωση συμμόρφωσης με την Ευρωπαϊκή Ενωση DC940/DC945/DC935/DC920/DC925 Η D E WALT δηλώνει ότι αυτά τα ηλεκτρικά εργαλεία σχεδιάστηκαν σύμφωνα με: 98/37/ΕΚ, 89/336/ΕΟΚ, 73/23/ΕΟΚ, 86/188/ΕΟΚ, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3- 2, EN 61000-3-3 Για περισσότερες πληροφορίες, επικοινωνήστε με τη D E WALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου. DC940 DC945 DC935 DC920 DC925

(ηχητική πίεση) dB(A) 88 102 102 90 104 Σταθμισμένος τετραγωνικός μέσος όρος επιτάχυνσης m/s < 2,5 17,8 21,1 < 2,5 25,3

(αβεβαιότητα ηχητικής πίεσης) dB(A) 2,8

(αβεβαιότητα ακουστικής δύναμης) dB(A) 2,8121

2 Ηλεκτρική ασφάλεια α Το φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. β Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Οταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας. γ Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. δ Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. ε Οταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε προεκτάσεις (μπαλαντέζες) που έχουν εγκριθεί για χρήση σε εξωτερικούς

Η χρήση προεκτάσεων εγκεκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. 3 Ασφάλεια προσώπων α Οταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, να είστε προσεκτικοί, να δίνετε προσοχή στην εργασία που κάνετε και να επιστρατεύετε την κοινή λογική. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. β Να χρησιμοποιείτε εξοπλισμό ασφαλείας. Να φοράτε πάντα προστατευτικά γυαλιά. Ο κίνδυνος τραυματισμών μειώνεται όταν χρησιμοποιείτε εξοπλισμό ασφαλείας, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά παπούτσια ασφαλείας, κράνη ή ωτασπίδες, ανάλογα με τις συνθήκες εργασίας. γ Αποφεύγετε την αθέλητη θέση σε λειτουργία του ηλεκτρικού εργαλείου. Βεβαιωθείτε, ότι ο διακόπτης λειτουργίας βρίσκεται στη θέση "OFF" πριν συνδέσετε το ηλεκτρικό εργαλείο στην πρίζα. Αν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάκτυλό σας πάνω στο διακόπτη λειτουργίας ή αν συνδέσετε το ηλεκτρικό εργαλείο στην πρίζα όταν ο διακόπτης λειτουργίας βρίσκεται στη θέση "ON", αυτό μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. δ Πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία, αφαιρέστε τυχόν εργαλεία ή κλειδιά ρύθμισης. Ενα εργαλείο ή κλειδί συναρμολογημένο στο περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς. ε Μην τεντώνεστε. Φροντίζετε πάντοτε να στηρίζεστε σωστά και έχετε καλή ισορροπία. Αυτό σας επιτρέπει τον καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων καταστάσεων. στ Φοράτε κατάλληλη ενδυμασία εργασίας. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από τα κινούμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. g Αν προβλέπονται διατάξεις απαγωγής και συλλογής της σκόνης, βεβαιωθείτε ότι είναι συνδεμένες και ότι χρησιμοποιούνται

Η χρήση περισυλλογής σκόνης μπορεί να χαμηλώσει το κίνδυνο σχετικά με τη σκόνη.122

4 Χρήση και συντήρηση του ηλεκτρικού

α Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εκάστοτε εργασία σας το ηλεκτρικό εργαλείο που προορίζεται

Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα και ασφαλέστερα στην ονομαστική περιοχή ισχύος του. β Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο του οποίου ο διακόπτης λειτουργίας είναι χαλασμένος. Ενα ηλεκτρικό εργαλείο του οποίου η λειτουργία δεν μπορεί να ελεγχθεί με το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί. γ Αποσυνδέστε το βύσμα από τη πυγή ρεύματος και/ή τη μπαταρία από το ηλεκτρικό εργαλείο πριν κάντε οποιοδήποτε ρύθμιση, αλλάξτε τα εξαρτήματα, ή αποθηκεύστε τα ηλεκτρικά εργαλεία. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να τεθεί το μηχάνημα αθέλητα σε λειτουργία. δ Να φυλάτε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή που δεν έχουν διαβάσει αυτές τις οδηγίες χρήσης να το χρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα άτομα. ε Να συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε εάν τα κινούμενα μέρη είναι σωστά ευθυγραμμισμένα ή αν έχουν μπλοκάρει, εάν έχουν σπάσει κομμάτια και εάν πληρούνται όλες οι υπόλοιπες συνθήκες που ενδεχομένως να επηρεάσουν τη σωστή λειτουργία του εργαλείου. Δώστε τυχόν χαλασμένα εξαρτήματα του ηλεκτρικού εργαλείου για επισκευή πριν το χρησιμοποιήσετε πάλι. Η ανεπαρκής συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. στ Διατηρείτε τα κοπτικά εργαλεία κοφτερά και

Τα κοπτικά εργαλεία με αιχμηρά κοπτικά άκρα που συντηρούνται σωστά έχουν λιγότερες πιθανότητες να μπλοκάρουν και ελέγχονται ευκολότερα. g Χρησιμοποιήστε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τα άκρα των εργαλείων κτλ., σύμφωνα με αυτές τις υποδείξεις, λαμβάνοντας υπόψη σας τις συνθήκες εργασίας και την εργασία που θέλετε να εκτελέσετε. Η χρήση του ηλεκτρικού εργαλείου για άλλες εκτός από τις προβλεπόμενες εργασίες μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. 5 Χρήση και συντήρηση του εργαλείου

α Πριν τοποθετήσετε τη μπαταρία βεβαιωθείτε ότι ο διακόπτης λειτουργίας βρίσκεται στη θέση "OFF". Η τοποθέτηση της μπαταρίας στο ηλεκτρικό εργαλείο όταν ο διακόπτης λειτουργίας βρίσκεται στη θέση "ON" μπορεί να οδηγήσει σε ατυχήματα. β Να επαναφορτίζετε τις μπαταρίες μόνο με το φορτιστή που προβλέπει ο κατασκευαστής. Ενας φορτιστής που είναι κατάλληλος για έναν τύπο μπαταρίας μπορεί να προκαλέσει πυρκαγιά όταν χρησιμοποιηθεί για τη φόρτιση κάποιου άλλου τύπου μπαταρίας. γ Να χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις προβλεπόμενες γι' αυτά

Η χρήση μπαταριών διαφορετικού τύπου μπορεί να οδηγήσει σε τραυματισμούς ή πυρκαγιά. δ Να φυλάτε τις μπαταρίες που δεν χρησιμοποιείτε μακριά από μεταλλικά αντικείμενα, όπως συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα παρόμοια μικροαντικείμενα, τα οποία θα μπορούσαν να γεφυρώσουν τους δυο

Τυχόν βραχυκύκλωση των πόλων της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή

ε Υπό δυσμενείς συνθήκες λειτουργίας μπορεί να διαρρεύσουν υγρά από τη μπαταρία. Αποφεύγετε κάθε επαφή με μια μη στεγανή μπαταρία. Σε περίπτωση ακούσιας επαφής με τα υγρά, ξεπλύνετε αμέσως με νερό. Εκτός από αυτό, αν τα υγρά διεισδύσουν στα μάτια σας, επισκεφτείτε χωρίς καθυστέρηση ένα γιατρό.123

Τα διαρρέοντα υγρά των μπαταριών μπορεί να προκαλέσουν ερεθισμούς ή και εγκαύματα. 6 Σέρβις α Το σέρβις του ηλεκτρικού σας εργαλείου πρέπει να αναλαμβάνει έμπειρος τεχνικός που θα χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Ετσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. Πρόσθετες οδηγίες ασφαλείας για κρουστικό

● Να φοράτε προστατευτικά καλύμματα για τα αυτιά με κρουστικά τρυπάνια. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής. ● Χρησιμοποιείται βοηθητικές λαβές που παρέχονται με το εργαλείο. Η απώλεια ελέγχου μπορεί να προκαλέσει τραυματισμό. Πρόσθετες οδηγίες ασφαλείας σχετικά με μπαταρίες και φορτιστές ● Βεβαιωθείτε ότι το πακέτο μπαταριών είναι στεγνό και καθαρό πριν από την εισαγωγή του στον φορτιστή. ● Χρησιμοποιητε μονο φορτιστή μέ τό σύμβολο "NiMH" ή "NiMH + NiCd" για συγκρότηματα μπαταριών NiMH D E WALT. ● Να μην μεταφέρετε ποτέ τον φορτιστή κρατώντας τον από το καλώδιό του. Ποτέ να μην τραβάτε το καλώδιο για να τον αποσυνδέσετε από την πρίζα. Κρατήστε το καλώδιο μακριά από υψηλές θερμοκρασίες, από λάδια ή αιχμηρές άκρες. ● Μην εκθέτετε το φορτιστή σε υγρές συνθήκες ή σε μέρη με υγρασία. ● Μην προσπαθείτε να φορτίσετε υγρές θήκες

● Ποτέ μη προσπαθήσετε να ανοίξετε το συγκρότημα μπαταριών για οποιοδήποτε λόγο. ● Να ακολουθείτε πάντα τις οδηγίες στο πίσω μέρος του εγχειριδίου αυτού για διάθεση πακέτου μπαταριών. ● Οταν δεν χρησιμοποιούνται, οι φορτιστές και τα πακέτα μπαταριών πρέπει να βρίσκονται αποθηκευμένα σε στεγνό μέρος και να φυλάσσονται με ασφάλεια, μακριά από τα

Πινακίδαι στο φορτιστή και στο συγκρότημα

Οι πινακίδαι στο φορτιστή και στο συγκρότημα μπαταριών δείχνει τα ακόλουθα σύμβολα:

Ελλατωματικη μπαταρια Μην τοποθετειτε μεταλλικα ή αλλα αγογιμα υλικα Μην φορτιζετε κατεστραμμενες

Για ασφαλη λειτουργια διαβαστε το βιβλιο οδηγιων Χρησιμοποιητε μονο μπαταριες D E WALT. Αλλες μπορει να καουν προκαλωντας τραυματισμους και

Μην εκθετετε τον φορτιστη στη βροχη Να αλλαζετε τυχων φθαρμενο καλωδιο

+40 ˚c +4 ˚c Να χρησιμοποιειτε μονο σε θερμοκρασιες απο 4° εως 40 °C Κατά το τέλος της τεχνικής του ζωής, απορρίψτε το συγκρότημα μπαταριών με την δέουσα φροντίδα για το

Μη καίτε το συγκρότημα μπαταριών124

Ελεγχος του περιεχομένου της συσκευασίας Στη συσκευασία υπάρχουν: 1 Επαναφορτιζόμενο κατσαβίδι/δράπανο 1 Πλευρική χειρολαβή 1 Φορτιστής 2 Θήκηες μπαταριών (μοντέλα KΒ) 1 Κιβώτιο 1 Φυλλάδιο οδηγιών 1 Αναλυτικό σχέδιο Σημείωση: Τα πακέτα μπαταριών και οι φορτιστές δεν συμπεριλαμβάνονται με τα μοντέλα Ν. ● Ελέγξτε το εργαλείο, τα ανταλλακτικά και τα εξαρτήματα για βλάβες που ίσως έχουν προκληθεί κατά τη μεταφορά. ● Αφιερώστε λίγο χρόνο για να διαβάσετε και να κατανοήσετε όλο το φυλλάδιο οδηγιών πριν να χρησιμοποιήσετε το εργαλείο. Περιγραφή (εικ. A) Το ασύρματο κατσαβίδι/δράπανο DC940/DC920 έχει σχεδιαστεί για επαγγελματική διάτρηση και βίδωμα. Το ασύρματο κατσαβίδι/(κρουστικό) δράπανο DC945/DC935/DC925 έχει σχεδιαστεί για επαγγελματική κρουστική διάτρηση και βίδωμα. 1 Διακόπτης μεταβλητής ταχύτητας 2 Διακόπτης κανονικής/αντίστροφης περιστροφής 3 Σφιγκτήρας χωρίς τσοκ/αυτόματη ασφάλεια περιστροφικού άξονα 4 Διακόπτης τρόπου λειτουργίας/κολάρο ρύθμισης ροπής 5 Θέσεις δακτυλίου 6 Διακόπτης 3 ταχυτήτων 7 Θήκη για μύτες 8 Λαβή 9 Πλευρική χειρολαβή 10 Θήκη μπαταριών

Ο φορτιστής σας DE9130 δέχεται μπαταρίες D E WALT NiMH και NiCd από 7,2 έως 18 V στις 1,3 έως 2,6 Ah. 10 Θήκη μπαταριών 11 Κουμπιά απελευθέρωσης 12 Φορτιστής 13 Ενδεικτικό φόρτισης (κόκκινο) Αυτόματη ασφάλεια περιστροφικού άξονα Η αυτόματη ασφάλεια "κομπλάρει" όταν η μετάδοση κίνησης είναι στατική. Το χιτώνιο του τσοκ μπορεί εύκολα να περιστραφεί με το ένα χέρι ενώ το άλλο χέρι θα στηρίζει το εργαλείο. Ηλεκτρική ασφάλεια Το ηλεκτρικό μοτέρ είναι σχεδιασμένο να λειτουργεί σε μία και μόνο τάση. Ελέγχετε πάντοτε αν η τάση τροφοδοσίας αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα του εργαλείου. Το εργαλείο σας φέρει διπλή μόνωση κατά EN 60745 & EN 60335. Κατά συνέπεια δε χρειάζεται καλώδιο

Αντικατάσταση του καλωδίου ή του ρευματολήπτη Οταν αντικαθιστάτε το καλώδιο ή το ρευματολήπτη, κάντε το με ασφάλεια. Ενας ρευματολήπτης με γυμνά καλώδια είναι επικίνδυνος όταν τοποθετείται σε μία πρίζα ρεύματος. Χρήση καλωδίου επέκτασης Εάν χρειάζεται καλώδιο επέκτασης, χρησιμοποιήστε εγκεκριμένο καλώδιο επέκτασης κατάλληλο για την απορροφούμενη ηλεκτρική ισχύ αυτού του εργαλείου (δείτε τα τεχνικά στοιχεία). Η ελάχιστη διατομή του αγωγού είναι 1 mm

Οταν χρησιμοποιείτε καρούλι καλωδίου, πάντα ξετυλίγετε τελείως το καλώδιο. Συναρμολόγηση και ρύθμιση ● Πριν από τη συναρμολόγηση και ρύθμιση, αφαιρείτε πάντα το συγκρότημα μπαταριών. ● Πάντα θέτετε εκτός το εργαλείο πριν βάλετε ή αφαιρέσετε το συγκρότημα

Χρησιμοποιητε μονο μπαταριες και φορτιστή D E WALT.125

Συγκρότημα μπαταριών (εικ. A & B) Φόρτιση συγκροτήματος μπαταριών (εικ. A) Οταν φορτίζετε το συγκρότημα μπαταριών για πρώτη φορά, ή μετά από μακροχρόνια αποθήκευση, θα φορτιστεί μόνο κατά 80%. Μετά από αρκετούς κύκλους φόρτισης και εκφόρτισης, το συγκρότημα μπαταριών θα αποκτήσει πλήρη χωρητικότητά. Ελέγχετε πάντα το ηλεκτρικό δίκτυο πριν από τη φόρτιση του συγκροτήματος μπαταριών. Εάν το δίκτυο λειτουργεί αλλά το συγκρότημα μπαταριών δεν φορτίζεται, πηγαίνετε τον φορτιστή σας σε Εξουσιοδοτημένο Συνεργείο D E WALT. Κατά τη φόρτιση, ο φορτιστής και το συγκρότημα μπαταριών μπορεί να είναι θερμά όταν τα αγγίζετε. Αυτό είναι κανονική κατάσταση και δεν αποτελεί πρόβλημα. Μη φορτίζετε το συγκρότημα μπαταριών σε θερμοκρασίες περιβάλλοντος < 4 °C ή > 40 °C. Συνιστώμενη θερμοκρασία φόρτισης: περίπου 24 °C. ● Για να φορτίσετε το συγκρότημα μπαταριών (10), βάλτε το στον φορτιστή (12) όπως φαίνεται και βάλτε τον φορτιστή στη πρίζα. Βεβαιωθείτε ότι το συγκρότημα μπαταριών έχει καθίσει καλά στον φορτιστή. Το κόκκινο ενδεικτικό φόρτισης (13) θα αναβοσβήνει. ● Οταν η φόρτωση τελειώνει, ο δείκτης φόρτωσης σταματάει να αναβοσβήνει και παραμένει αναμμένο. Η μπαταρία είναι πλέον τελείως φορτισμένη. ● Οι μπαταρίες μπορούν να βγουν οποιαδήποτε στιγμή ή να παραμείνουν στο συνδεδεμένο φορτιστή για μεγαλύτερο χρονικό διάστημα (το πολύ 14 ημέρες). Εισαγωγή και αφαίρεση του συγκροτήματος

● Βάλτε το συγκρότημα μπαταριών στη λαβή του πιστολιού μέχρι να πιάσει στη θέση του. ● Για να αφαιρέσετε το συγκρότημα μπαταριών, πιέστε ταυτόχρονα τα δύο κουμπιά απελευθέρωσης (11) και τραβήξτε το συγκρότημα έξω από τη λαβή του πιστολιού. Πώμα μπαταρίας (εικ. B) Διατίθεται ένα προστατευτικό πώμα για την κάλυψη των επαφών μιας αποσυνδεδεμένης μπαταρίας. Αν δεν υπάρχει το προστατευτικό πώμα, τα ελεύθερα μεταλλικά αντικείμενα μπορεί να προκαλέσουν βραχυκύκλωμα στις επαφές, προκαλώντας πυρκαγιά και καταστρέφοντας την μπαταρία. ● Βγάλτε το προστατευτικό πώμα (14) πριν τοποθετήστε την μπαταρία (10) στον φορτιστή ή το εργαλείο. ● Τοποθετήστε το προστατευτικό πώμα πάνω από τις επαφές αμέσως μόλις βγάλετε την μπαταρία από τον φορτιστή ή το εργαλείο. Βεβαιωθείτε ότι το προστατευτικό πώμα είναι στην θέση του πριν φυλάξτε ή μεταφέρετε την αποσυνδεδεμένη

Αυτόματη αναζωογόνηση Η κατάσταση λειτουργίας αυτόματης αναζωογόνησης θα ισορροπήσει ή θα εξισώσει κάθε μία από τις μπαταρίες στο συγκρότημα στη μέγιστη χωρητικότητά τους. Οι μπαταρίες πρέπει να εναρμονίζονται όλη τη νύχτα ανά 10 κύκλους φόρτισης/εκφόρτισης ή κάθε φορά που δεν αποδίδουν πλέον το ίδιο. ● Για να αναζωογονήστε τα συγκροτήματα μπαταριών σας, τοποθετήστε τις κανονικά στον φορτιστή. Η κόκκινη ένδειξη θα αναβοσβήνει συνέχεια δείχνοντας ότι ξεκίνησε ο κύκλος

● Οταν ο κύκλος φόρτωσης έχει τελειώσει, το φως θα είναι συνέχεια αναμμένο και δεν θα αναβοσβήνει. Οι μπαταρίες έχουν φορτιστεί πλήρως και μπορούν να χρησιμοποιηθούν. ● Αν οι μπαταρίες παραμείνουν στον φορτιστή μετά από τη φόρτιση, ο φορτιστής θα τεθεί αυτόματα σε κατάσταση εναρμόνισης. Αυτή η κατάσταση λειτουργίας διαρκεί 8 ώρες αλλά οι μπαταρίες μπορούν να αφαιρεθούν ανά πάσα στιγμή της διαδικασίας.126

Καθυστέρηση θερμού/κρυού συσσωρευτή Οταν ο φορτιστής ανιχνεύσει κάποια μπαταρία που είναι θερμή ή κρύα, θα ξεκινήσει αυτόματα τη λειτουργία καθυστέρησης θερμού/κρυού συσσωρευτή, αναστέλλοντας την φόρτιση έως η θερμοκρασία της μπαταρίας είναι απτη. Επειτα ο φορτιστής θα περάσει αυτόματα στη λειτουργία φόρτισης της μπαταρίας. Με τον τρόπο αυτό διασφαλίζεται η μέγιστη δυνατή ζωή της μπαταρίας. Η κόκκινη ένδειξη φόρτισης (2) αναβοσβήνει για πολύ, και στη συνέχεια για λίγο ενόσω είναι ενεργοποιημένη η κατάσταση καθυστέρησης θερμού/κρυού συσσωρευτή. Εισαγωγή και αφαίρεση μυτών (εικ. A & C) ● Ανοίξτε τον σφιγκτήρα γυρνώντας το χιτώνιο (15) αριστερόστροφα και εισάγετε το σπείρωμα κοπτικού άκρου. ● Τοποθετήστε το εξάρτημα του τσοκ, όσο πιο μέσα πάει, και ανασηκώστε ελαφρά πριν το

● Σφίξτε γυρνώντας το χιτώνιο δεξιόστροφα. ● Για να αφαιρέσετε τη μύτη, ενεργήστε με αντίθετη σειρά. Επιλογή του τρόπου λειτουργίας ή ρύθμισης της ροπής στρέψης (εικ. D) Το κολάρο αυτού του εργαλείου έχει μια μεγάλη ποικιλία θέσων για τη ρύθμιση της ροπής στρέψης ώστε να ταιριάζει στο μέγεθος της βίδας και στο υλικό του τεμαχίου εργασίας. Για τη ρύθμιση της ροπής στρέψης, βλέπε στο τμήμα "Βίδωμα". ● Επιλέξτε τον επιθυμητό τρόπο λειτουργίας ή τη ροπή στρέψης, ευθυγραμμίζοντας το σύμβολο ή τον αριθμό στο κολάρο (4) με το δείκτη (16) στη

DC945/DC935/DC925 Αυτά τα εργαλεία μπορεί να λειτουργούν με τους εξής τρόπους:

Περιστροφική διάτρηση: ατσάλι, ξύλο και πλαστικά

Κρουστική διάτρηση: λίθο Διακόπτης κανονικής/αντίστροφης περιστροφής (εικ. E) ● Για να επιλέξετε κανονική ή αντίστροφη περιστροφή, χρησιμοποιήστε τον διακόπτη κανονικής/αντίστροφης περιστροφής (2) όπως φαίνεται (δείτε τα βέλη πάνω στο εργαλείο). Πριν αλλάξετε τη φορά περιστροφής, περιμένετε πάντοτε να σταματήσει εντελώς η κίνηση του μοτέρ. Διακόπτης 3 ταχυτήτων (εικ. F) Το εργαλείο που προμηθευτήκατε διαθέτει διακόπτη 3 ταχυτήτων (6) για τη διακύμανση της σχέσης ταχύτητας/ροπής στρέψης. 1 χαμηλή ταχύτητα/υψηλή ροπή στρέψης 2 μέση ταχύτητα/μέση ροπή στρέψης 3 υψηλή ταχύτητα/χαμηλή ροπή στρέψης Για τον προσδιορισμό των ταχυτήτων συμβουλευτείτε τα τεχνικά δεδομένα. Ποτέ μην αλλάζετε ταχύτητα όταν το δράπανο λειτουργεί στη μέγιστη ταχύτητα περιστροφής και όταν επιτελεί

Οδηγίες χρήσεως ● Τηρείτε πάντοτε τις οδηγίες ασφάλειας και τους ισχύοντες κανονισμούς. ● Φροντίστε να ενημερωθείτε σχετικά με τη θέση σωλήνων και καλωδίων. ● Μην ασκείτε μεγάλη πίεση στο εργαλείο. Η υπερβολική πίεση δεν επιταχύνει τη διάτρηση αλλά μειώνει την απόδοση του εργαλείου και ενδέχεται να ελαττώσει και τη διάρκεια ζωής του. Πριν από τη λειτουργία: ● Βεβαιωθείτε ότι το συγκρότημα μπαταριών σας είναι (πλήρως) φορτισμένο. ● Βεβαιωθείτε ότι οι μπαταρίες έχουν ασφαλίσει στη θέση τους. ● Τοποθετήστε το κατάλληλο εξάρτημα. ● Σημειώστε τη θέση όπου θέλετε να διατρυπήσετε127

Ανοιγμα και κλείσιμο με διακόπτη (εικ. A & E) ● Για να ανοίγωστε το εργαλείο πιέστε το διακόπτη μεταβλητής ταχύτητας (1) οπίζει η

● Για να σταματήσετε το εργαλείο απελευθερώστε το διακόπτη. ● Για να ασφαλίσετε το εργαλείο στη θέση εκτός λειτουργίας off, μετακινήστε τον διακόπτη κανονικής αντίστροφης περιστροφής (2) στην κεντρική θέση. Χρήση ως κατσαβίδι (εικ. A) ● Επιλέξτε κανονική ή αντίστροφη φορά περιστροφής χρησιμοποιώντας τον δρομέα (2). ● Θέσατε το κολάρο (4) στη θέση 1 και αρχίστε να βιδώνετε (χαμηλή ροπή στρέψης). ● Αν ο μοχλός "κολλήσει" πολύ σύντομα ρυθμίστε

Περιστροφική διάτρηση (εικ. A) ● Τοποθετήστε το διακόπτη στη θέση διάτρησης το κολάρο (4). ● Επιλέξτε κανονική φορά περιστροφής. Διάτρηση σε μέταλλο ● Χρησιμοποιείτε λιπαντικό κοπής όταν κάνετε διάτρηση σε μέταλλα. Οι εξαιρέσεις είναι ο χυτοσίδηρος και ο ορείχαλκος, στις οποίες η διάτρηση να γίνεται ξηρά. Διάτρηση σε ξύλο ● Τοποθετήσατε τον κατάλληλο τύπο τρυπανιού. Συμβουλευθείτε τον προμηθευτή σας για περισσότερες πληροφορίες σχετικά με τα κατάλληλα εξαρτήματα.

Το ηλεκτρικό εργαλείο σας D E WALT έχει σχεδιαστεί για μακρόχρονη λειτουργία με ελάχιστη συντήρηση. Για τη συνεχή και ικανοποιητική λειτουργία του χρειάζεται κατάλληλη συντήρηση και τακτικό

Το ηλεκτρικό εργαλείο σας δε χρειάζεται πρόσθετη

● Διατηρείτε τις οπές εξαερισμού καθαρές και σκουπίζετε τακτικά το εργαλείο με μαλακό

● Βγάλτε από την πρίζα τον φορτιστή πριν καθαρίσετε το περίβλημα με ένα μαλακό πανί. ● Αφαιρέστε το συγκρότημα μπαταριών πριν καθαρίσετε το Ηλεκτρικό Εργαλείο σας. Διάθεση εργαλείων και περιβάλλον Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορριφθεί με συνηθισμένα σπιτικά απορρίμματα. Εάν κάποια μέρα διαπιστώσετε ότι το προϊόν σας D E WALT χρειάζεται αντικατάσταση ή δεν σας χρησιμεύει πλέον, μην το απορρίψετε με τα σπιτικά απορρίμματα. Κάντε αυτό το προϊόν διαθέσιμο για ξεχωριστή συλλογή. Η ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση υλικών. Η επανάχρηση ανακυκλωμένων υλικών βοηθάει την προστασία του περιβάλλον και μειώνει την ζήτηση για σπάνια

Οι τοπικοί κανονισμοί μπορεί να παρέχουν ξεχωριστή συλλογή ηλεκτρικών προϊόντων από κατοικίες, δημοτικές τοποθεσίες απορριμμάτων ή από τον έμπορα όταν αγοράσατε το καινούργιο

Η D E WALT δίνει τη δυνατότητα συλλογής και ανακύκλωσης των προϊόντων της που έχουν συμπληρώσει τη διάρκεια ζωής τους. Για να κάνετε χρήση της υπηρεσίας, επιστρέψατε το προϊόν σας σε εξουσιοδοτημένο κέντρο επισκευών, όπου θα το παραλάβουν προς ανακύκλωση.128

Ενημερωθείτε για το πλησιέστερο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της D E WALT στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε τα εξουσιοδοτημένα κέντρα επισκευών της D E WALT και τις λεπτομέρειες και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε να ανατρέξτε στο Διαδίκτυο στη διεύθυνση: www.2helpU.com

Επαναφορτηζόμενο συγκρότημα μπαταριών Αυτό το συγκρότημα μπαταριών μακράς διαρκείας πρέπει να φορτίζεται όταν δεν μπορεί να παρέχει ισχύ για εργασίες που γίνονταν εύκολα προηγουμένως. Κατά το τέλος της τεχνικής του ζωής, απορρίψτε το με την δέουσα φροντίδα για το περιβάλλον: ● Εξαντλήστε πλήρως το συγκρότημα μπαταριών, και στη συνέχεια αφαιρέστε το από το εργαλείο. ● Τα στοιχεία NiCd/NiMH είναι ανακυκλώσιμα. Μεταφέρτε τα στον αντιπρόσωπό σας ή σε τοπικό σταθμό ανακύκλωσης. Οι συλλεγόμενες θήκες μπαταριών θα ανακυκλωθούν ή θα διατεθούν κατάλληλα.

Εάν δεν είστε πλήρως ικανοποιημένοι από την απόδοση του εργαλείου σας D E WALT, απλώς επιστρέψτε το εντός 30 ημερών, πλήρες όπως το αγοράσατε, από το εξουσιοδοτημένο Κατάστημα D E WALT, για πλήρη επιστροφή χρημάτων. Πρέπει να προσκομιστεί απόδειξη

● ΕΝΟΣ ΕΤΟΥΣ ΣΥΜΒΟΛΑΙΟ ΓΙΑ ΠΛΗΡΕΣ ΣΕΡΒΙΣ ● Εάν χρειάζεστε συντήρηση ή σέρβις για το εργαλείο σας D E WALT, εντός 12 μηνών από την αγορά, αυτό μπορεί να γίνει δωρεάν σε εξουσιοδοτημένο Κατάστημα Service. Πρέπει να προσκομιστεί απόδειξη αγοράς. Η συντήρηση/ service περιλαμβάνει εργασία και ανταλλακτικά για τα ηλεκτρικά εργαλεία D E WALT. ● ΕΝΟΣ ΕΤΟΥΣ ΠΛΗΡΗΣ ΕΓΓΥΗΣΗ ● Εάν το προϊόν σας της D E WALT παρουσιάζει ανωμαλία οφειλόμενη σε ελάττωμα των υλικών ή της κατασκευής εντός 12 μηνών από την ημερομηνία της αγοράς, εγγυώμαστε τη δωρεάν αντικατάσταση όλων των ελαττωματικών μερών, ή κατά την κρίση μας, τη δωρεάν αντικατάσταση ολόκληρης της μονάδας υπό την προϋπόθεση ότι: ● Δεν έχει γίνει κακή μεταχείριση του

● Δεν έχει επιχειρηθεί επισκευή από μη εξουσιοδοτημένο άτομο. ● Θα προσκομιστεί απόδειξη της ημερομηνίας

Για να εντοπίσετε το πλησιέστερο εξουσιοδοτημένο Κατάστημα Service, παρακαλείσθε να τηλεφωνήσετε στο πλησιέστερο Κατάστημα Service της εταιρίας μας (βλέπε παρακάτω). Εναλλακτικά, μια λίστα εξουσιοδοτημένων Κατάστηματων Service D E WALT και πολλές λεπτομέρειες σχετικά με την υπηρεσία after-sales είναι διαθέσιμες στο Internet στη διεύθυνση www.2helpU.com.129130131Belgique et Luxembourg DEWALT Tel: +32 (0)015 - 15 47 9211 België en Luxemburg Mechelen Campus, Schaliënhoevedreef 20
