Mindestabsicherung des Stromkreises: 230-V-Elektrowerkzeuge 10 A Folgende Symbole werden in dieser Anleitung verwendet: Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung! elektrische Spannung AKKU-BOHRSCHRAUBER DC940/DC945/DC935/DC920/DC925

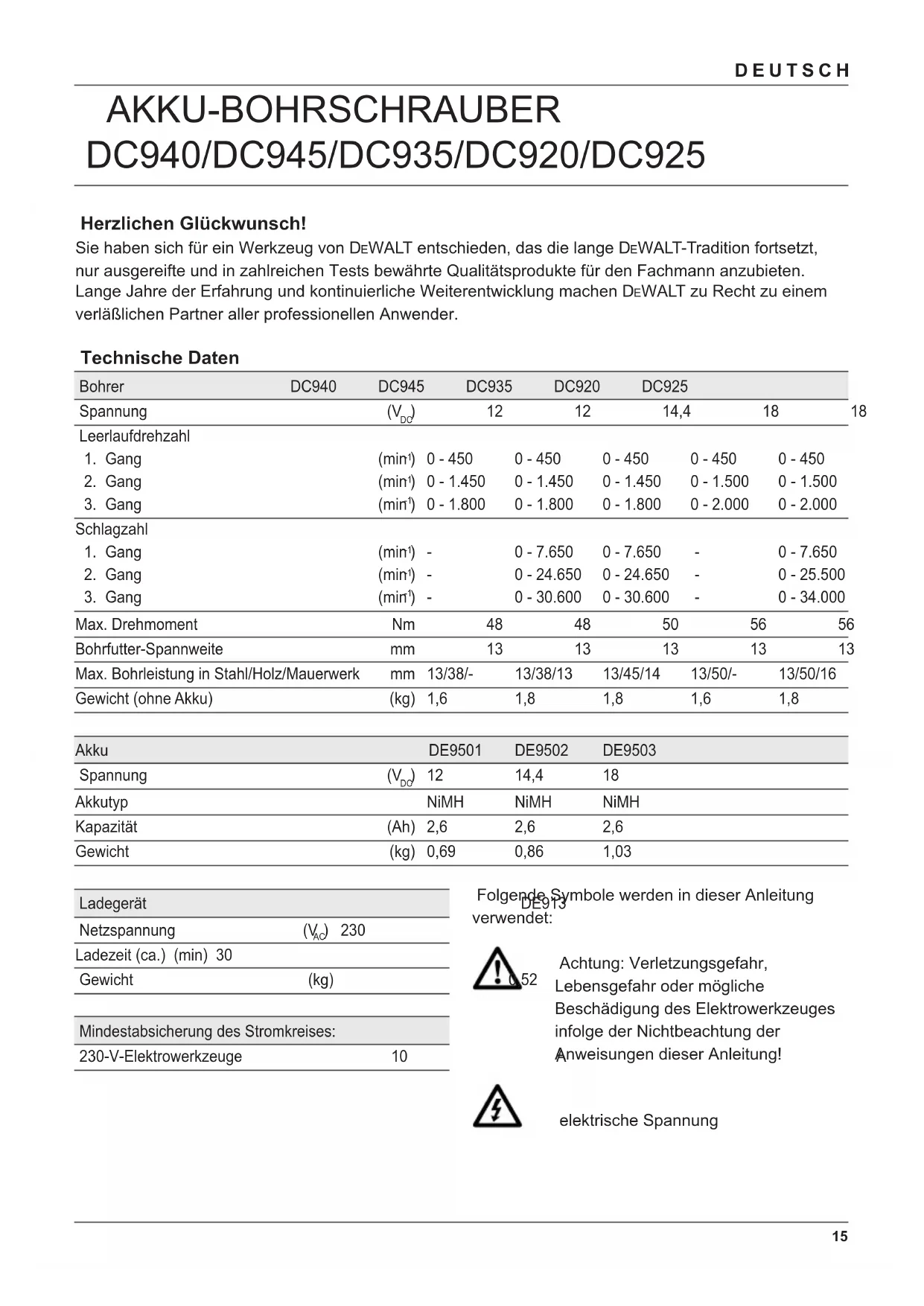

Herzlichen Glückwunsch! Sie haben sich für ein Werkzeug von D E WALT entschieden, das die lange D E WALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen D E WALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender. Technische Daten Bohrer DC940 DC945 DC935 DC920 DC925 Spannung (V ) 12 12 14,4 18 18 Leerlaufdrehzahl

) - 0 - 30.600 0 - 30.600 - 0 - 34.000 Max. Drehmoment Nm 48 48 50 56 56 Bohrfutter-Spannweite mm 13 13 13 13 13 Max. Bohrleistung in Stahl/Holz/Mauerwerk mm 13/38/- 13/38/13 13/45/14 13/50/- 13/50/16 Gewicht (ohne Akku) (kg) 1,6 1,8 1,8 1,6 1,8

Akku DE9501 DE9502 DE9503 Spannung (V ) 12 14,4 18 Akkutyp NiMH NiMH NiMH Kapazität (Ah) 2,6 2,6 2,6 Gewicht (kg) 0,69 0,86 1,0316 DEUTSCH Direktor Produktentwicklung Horst Großmann D E WALT, Richard-Klinger-Straße 11, D-65510, Idstein, Deutschland Sicherheitshinweise Allgemeine Warnhinweise zur Sicherheit von Elektrowerkzeugen Achtung! Lesen Sie sämtliche Sicherheitswarnhinweise und sonstigen Anweisungen. Die Nichteinhaltung der nachstehend aufgeführten Warnhinweise und sonstigen Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Warnhinweise und sonstigen Anweisungen zur künftigen Bezugnahme auf. Der nachfolgend verwendete Begriff "Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel). 1 Arbeitsbereich-Sicherheit a Halten Sie Ihren Arbeitsbereich sauber und gut ausgeleuchtet. Unordnung und dunkle Arbeitsbereiche fordern Unfälle geradezu heraus. b Arbeiten Sie mit Geräten nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befi nden. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c Halten Sie Kinder und andere Personen während der Benutzung des Gerätes fern. Bei Ablenkung können Sie die Kontrolle verlieren. 2 Elektrische Sicherheit a Der Anschlußstecker des Gerätes muß in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. EG-Konformitätserklärung

DC940/DC945/DC935/DC920/DC925 D E WALT erklärt hiermit, daß diese Elektrowerkzeuge konstruiert wurden gemäß: 98/37/EG, 89/336/EWG, 73/23/EWG, 86/188/EWG, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3. Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen. DC940 DC945 DC935 DC920 DC925

(Schalldruck) dB(A) 88 102 102 90 104 Gewichteter quadratischer Mittelwert (RMS) der Beschleunigung m/s < 2,5 17,8 21,1 < 2,5 25,3

(Schalldruck-Unsicherheitsfaktor) dB(A) 2,8

(Schalleistungs-Unsicherheitsfaktor) dB(A) 2,817 DEUTSCH Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist. c Halten Sie Geräte von Regen und Nässe fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlages. d Mißbrauchen Sie nicht das Kabel. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Trennen des Gerätes vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e Wenn Sie mit einem Gerät im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. 3 Sicherheit von Personen a Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie vernünftig mit einem Gerät um. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfl uß von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen. b Verwenden Sie Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Gerätes, verringert das Risiko von Verletzungen. c Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Stellen Sie sicher, daß sich der Schalter in der Aus-Stellung befi ndet, bevor das Gerät mit dem Netz verbunden wird. Durch das Tragen des Gerätes mit dem Finger am Schalter oder durch das Verbinden eingeschalteter Geräte werden Unfälle provoziert. d Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Schlüssel, der sich in einem sich drehenden Teil befi ndet, kann zu Verletzungen führen. e Nicht zu weit nach vorne strecken! Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch können Sie das Gerät in unerwarteten Situationen besser unter Kontrolle halten. f Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfaßt werden. g Falls Staubabsaug- und -fangvorrichtungen vorhanden sind, vergewissern Sie sich, daß diese angeschlossen sind und richtig verwendet werden. Die Verwendung von Staubfangeinrichtungen kann die mit Staub verbundenen Gefahren verringern. 4 Gebrauch und Pfl ege von Geräten a Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten läßt, ist gefährlich und muß repariert werden. c Trennen Sie den Stecker von der Stromquelle und/oder das Akkupaket vom Elektrowerkzeug, bevor Einstellungen vorgenommen, Zubehör gewechselt oder Elektrowerkzeuge verstaut werden. Diese Vorsichtsmaßnahmen verhindern den unbeabsichtigten Start des Gerätes.18 DEUTSCH d Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e Halten Sie Geräte in einem einwandfreien Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, daß die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten. f Halten Sie Schneidgeräte scharf und sauber. Sorgfältig gepfl egte Schneidgeräte mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g Verwenden Sie das Elektrowerkzeug, Zubehör sowie Werkzeug-Bits, usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen sowie die durchzuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. 5 Gebrauch und Pfl ege von Akkuwerkzeugen a Stellen Sie sicher, daß das Werkzeug ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein eingeschaltetes Werkzeug kann zu Unfällen führen. b Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller angegeben wurden. Für ein Ladegerät, das nur für eine bestimmte Akkuart geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. c Verwenden Sie nur die für die Werkzeuge vorgesehenen Akkus. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. d Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. e Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei unbeabsichtigtem Kontakt mit Wasser abspülen. Gelangt die Flüssigkeit in die Augen, ziehen Sie außerdem ärztliche Hilfe hinzu. Austretende Akkufl üssigkeit kann zu Hautreizungen oder Verbrennungen führen. 6 Service a Lassen Sie Ihr Gerät nur von qualifi ziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird gewährleistet, daß die Sicherheit des Geräts erhalten bleibt. Zusätzliche Sicherheitsanweisungen für Schlagbohrer ● Tragen Sie bei Schlagbohrmaschinen einen Gehörschutz. Lärm kann Gehörschäden verursachen. ● Verwenden Sie die im Lieferumfang des Werkzeugs enthaltenen Zusatzhandgriffe. Ein Kontrollverlust kann Personenverletzungen verursachen. Zusätzliche Sicherheitshinweise für Akkus und Ladegeräte ● Vergewissern Sie sich, daß das Akkupaket trocken und sauber ist, bevor Sie es in das Ladegerät einsetzen. ● Verwenden Sie zum Laden von D E WALT NiMH- Akkus nur Ladegeräte mit der Aufschrift "NiMH" oder "NiMH + NiCd". ● Tragen Sie das Ladegerät niemals an seiner Leitung. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. ● Setzen Sie das Ladegerät keiner feuchten oder nassen Umgebung aus. ● Versuchen Sie nicht, nasse Akkus aufzuladen. ● Versuchen Sie niemals, einen Akku zu öffnen. ● Folgen Sie bei der Entsorgung des Akkupakets stets den Anweisungen hinten in dieser Anleitung.19 DEUTSCH ● Unbenutzte Ladegeräte und Akkupakete müssen an einem trockenen, sicher verschlossenen Ort und für Kinder unzugänglich aufbewahrt werden. Schilder am Ladegerät und am Akku Die Schilder am Ladegerät und am Akku zeigen folgende Symbole:

100% Akku wird geladen

100% Akku ist geladen

Akku ist defekt Fassen Sie nicht mit elektrisch leitenden Gegenständen in das Gerät Laden Sie nie einen beschädigten Akku, sondern ersetzen Sie diesen sofort Lesen Sie vor Gebrauch sorgfältig die Bedienungsanleitung Verwenden Sie nur D E WALT-Akkus; andere Akkus könnten platzen und zu Sach- und Personenschäden führen Setzen Sie das Gerät keiner Nässe aus Lassen Sie beschädigte Kabel sofort ersetzen +40 ˚c +4 ˚c Laden Sie nur bei einer Umgebungstemperatur zwischen +4 °C und +40 °C Lassen Sie den Akku am Ende des technischen Lebens mit Rücksicht auf die Umwelt fachgerecht entsorgen

Werfen Sie den Akku nicht ins Feuer Überprüfen der Lieferung Die Verpackung enthält: 1 Akku-Bohrschrauber mit Mittengriff 1 Zusatzhandgriff 1 Ladegerät 2 Akkus (KB-Modelle) 1 Transportkoffer 1 Bedienungsanleitung 1 Explosionszeichnung Hinweis: Bei den N-Modellen sind Akkupakete und Ladegeräte nicht Teil des Lieferumfangs. ● Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden. ● Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch. Beschreibung (Abb. A) Ihr Akku-Bohrschrauber DC940/DC920 wurde für professionelle Bohr- und Schraubarbeiten entwickelt. Ihr Akku-Schrauber/Schlagbohrer DC945/DC935/ DC925 wurde für professionelle Bohr-, Schlagbohr- und Schraubarbeiten entwickelt. 1 Drehzahl-Regelschalter 2 Rechts-/Linkslauf-Umschalter 3 Schnellspannbohrfutter/Automatische Spindelarretierung 4 Getriebeumschalter Bohren/Schlagbohren/ Drehmomenteinstellring 5 Ringeinstellungen 6 Dreigang-Getriebeumschaltung 7 Werkzeugfach 8 Handgriff 9 Zusatzhandgriff 10 Akku Ladegerät Ihr Ladegerät DE9130 kann D E WALT NiMH- sowie NiCd-Akkus im Bereich von 7,2 bis 18 V bei 1,3 bis 2,6 Ah laden. 10 Akku 11 Löseknöpfe20 DEUTSCH 12 Ladegerät 13 Ladekontrolleuchte (rot) Automatische Spindelarretierung Die automatische Spindelarretierung wird nach Ausschalten der Maschine aktiviert. Der Spannring läßt sich nun leicht mit einer Hand drehen. Elektrische Sicherheit Das Ladegerät wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Ladegerätes angegebenen Spannung entspricht. Ihr D E WALT-Ladegerät ist gemäß EN 60745 & EN 60335 zweifach isoliert; eine Erdleitung ist aus diesem Grunde überfl üssig. CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte CH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden. Auswechseln des Netzkabels oder -steckers Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden. Verlängerungskabel Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Ladegerätes ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1 mm

. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus. Zusammenbauen und Einstellen ● Entnehmen Sie vor dem Zusammenbauen und Einstellen immer den Akku. ● Schalten Sie das Werkzeug immer aus, bevor Sie den Akku anbringen oder entfernen. Verwenden Sie nur D E WALT-Akkus und -Ladegeräte. Akku (Abb. A & B) Laden des Akkus (Abb. A) Wenn der Akku zum ersten Mal oder nach längerer Lagerung geladen wird, wird er nur 80% der Nennkapazität erreichen. Erst nach mehreren Lade- und Entladezyklen wird der Akku die volle Kapazität erreichen. Prüfen Sie vor dem Laden des Akkus die Stromversorgung des Ladegerätes. Falls die Stromversorgung funktioniert, der Akku aber nicht geladen wird, sollten Sie Ihr Ladegerät von einer D E WALT-Kundendienstwerkstatt nachsehen lassen. Während des Ladens können sich Ladegerät und Akku erwärmen. Dies gehört zum normalen Betrieb und deutet nicht auf irgendein Problem hin. Laden Sie den Akku nicht bei einer Umgebungstemperatur unter 4 °C oder über 40 °C. Empfohlene Ladetemperatur: zirka 24 °C. ● Um den Akku (10) zu laden, stecken Sie ihn gemäß der Abbildung in das Ladegerät (12) und schließen dieses an die Stromversorgung an. Vergewissern Sie sich, daß der Akku vollständig in das Ladegerät eingeführt wurde. Die rote Ladekontrolleuchte (13) muß blinken. ● Nach Beendigung des Ladevorgangs hört die Anzeigelampe auf zu blinken und bleibt ständig an. Der Akku ist nun vollständig geladen. ● Der Akku kann jederzeit entfernt werden oder aber längere Zeit (maximal 14 Tage) im angeschlossenen Ladegerät verbleiben. Anbringen und Entfernen des Akkus ● Stecken Sie den Akku in den Handgriff, bis er arretiert. ● Um den Akku zu entfernen, drücken Sie die beiden Löseknöpfe (11) gleichzeitig ein und ziehen den Akku aus dem Handgriff heraus.21 DEUTSCH Akkukappe (Abb. B) Zur Abdeckung der Kontakte eines abgenommenen Akkus ist eine Schutzkappe mitgeliefert. Ohne angebrachte Schutzkappe können lose Metallteile die Kontakte kurzschließen, was zu einem Brand sowie einer Beschädigung des Akkus führen kann. ● Nehmen Sie die Schutzkappe (14) ab, bevor Sie den Akku (10) in das Ladegerät bzw. Werkzeug einsetzen. ● Setzen Sie die Schutzkappe unmittelbar nach Entfernen des Akkus vom Ladegerät bzw. Werkzeug über die Kontakte. Vergewissern Sie sich, daß sich die Schutzkappe in ihrer Lage befi ndet, bevor Sie einen abgenommenen Akku lagern oder transportieren. Automatischer Feinausgleich Beim automatischen Feinausgleich werden die einzelnen Zellen im Batteriepaket sowie deren Spitzenkapazität ausgeglichen. Akkus sollten nach jedem zehnten Lade-/Entladezyklus bzw. immer, wenn der Akku nicht mehr die gewohnte Leistung liefert, über Nacht ausgeglichen werden. ● Um den Akku auszugleichen, legen Sie den Akku wie gewohnt in das Ladegerät. Die rote Kontrolleuchte blinkt ununterbrochen und zeigt damit an, daß der Ladezyklus begonnen hat. ● Nachdem der Ladezyklus abgeschlossen ist, bleibt die Kontrolleuchte ununterbrochen an. Der Akku ist nun vollständig aufgeladen und kann jederzeit verwendet werden. ● Wird der Akku nach dem anfänglichen Ladevorgang im Ladegerät gelassen, so leitet das Ladegerät automatisch den Feinausgleichsmodus ein. Dieser Modus wird bis zu 8 Stunden lang fortgesetzt. Der Akku kann während dieser Betriebsart aber jederzeit herausgenommen werden. Temperaturverzögerung Wenn das Ladegerät feststellt, daß der Akku zu heiß oder zu kalt ist, wird automatisch die Temperaturverzögerung ausgelöst, bis der Akku eine normale Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch auf Ladebetrieb. Diese Schaltung gewährt maximale Lebensdauer des Akkus. Die rote Ladekontrolleuchte (13) blinkt während der Temperaturverzögerung erst lang, dann kurz. Einsetzen und Entfernen von Bits (Abb. A & C) ● Öffnen Sie das Bohrfutter, indem Sie den Spannring (15) gegen den Uhrzeigersinn drehen, und setzen Sie den Bit-Schaft ein. ● Setzen Sie das Bit bis zum Anschlag in das Bohrfutter ein und heben Sie es vor dem Anziehen leicht an. ● Ziehen Sie das Bohrfutter fest an, indem Sie den Spannring im Uhrzeigersinn drehen. ● Gehen Sie zum Entfernen des Bits in umgekehrter Reihenfolge vor. Wählen der Betriebsart/Drehmoment-Vorwahl (Abb. D) Der Einstellring dieses Werkzeugs hat eine Reihe von Positionen für die Drehmoment-Vorwahl beim Schrauben und für das Werkstück. Die richtige Einstellung hängt von der Schraubengröße und dem Werkstücksmaterial ab und wird im Abschnitt "Schrauben" beschrieben. ● Wählen Sie die erforderliche Betriebsart bzw. Drehmomenteinstellung, indem Sie das entsprechende Symbol bzw. die richtige Zahl auf dem Einstellring (4) zum Pfeil (16) am Gehäuse drehen. DC945/DC935/DC925 Diese Werkzeuge lassen sich in folgenden Betriebsarten benutzen: Rotationsbohren: für Stahl, Holz und Kunststoffe Schlagbohren: für Mauerwerk22 DEUTSCH Rechts-/Linkslauf-Umschalter (Abb. E) ● Bedienen Sie den Rechts-/Linkslauf-Umschalter (2) wie abgebildet, um Rechts- oder Linkslauf zu wählen. Die Pfeile am Werkzeuggehäuse zeigen die Drehrichtung an. Warten Sie immer, bis der Motor völlig stillsteht und ändern Sie erst dann die Laufrichtung. Dreigang-Getriebeumschaltung (Abb. F) Dieses Werkzeug besitzt ein Dreiganggetriebe, das an der Getriebeumschaltung (6) eingestellt werden kann. 1 niedrige Drehzahl/hohes Drehmoment 2 mittelhohe Drehzahl/mittelhohes Drehmoment 3 hohe Drehzahl/niedriges Drehmoment Für die Drehzahl verweisen wir auf die technischen Daten. Wechseln Sie niemals den Gang, während der EIN-/AUS-Schalter gedrückt ist. Gebrauchsanweisung ● Beachten Sie immer die Sicherheitshinweise und die gültigen Vorschriften. ● Informieren Sie sich über den genauen Verlauf von Leitungen und Verkabelungen. ● Drücken Sie beim Arbeiten das Elektrowerkzeug nur leicht an. Übermäßiger Druck erhöht die Bohrgeschwindigkeit nicht, sondern beeinträchtigt lediglich die Leistung und verkürzt möglicherweise die Lebensdauer des Elektrowerkzeuges. Vor dem Betrieb: ● Vergewissern Sie sich, daß Ihr Akku (vollständig) geladen ist. ● Vergewissern Sie sich, daß das Akkupaket richtig sitzt. ● Setzen Sie das entsprechende Bohrwerkzeug ein. ● Markieren Sie die Stelle, an der ein Loch gebohrt werden soll. Ein- und Ausschalten (Abb. A & E) ● Betätigen Sie zum Starten des Elektrowerkzeuges den Drehzahl-Regelschalter (1). Je tiefer der Drehzahl-Regelschalter gedrückt wird, um so höher ist die Drehzahl des Antriebsmotors. ● Lassen Sie zum Stoppen des Werkzeuges den Schalter los. ● Um das Werkzeug vor unbeabsichtigtem Einschalten zu schützen, schieben Sie den Rechts- Linkslaufschieber (2) in die Mittelstellung. Schrauben (Abb. A) ● Wählen Sie mit dem Schalter (2) Rechts- oder Linkslauf. ● Stellen Sie den Einstellring (4) auf Position 1 und fangen Sie mit dem Schrauben an (niedriges Drehmoment). ● Falls die Kupplung zu schnell auskuppelt, stellen Sie den Einstellring auf einen größeren Wert ein. Bohren (Abb. A) ● Wählen Sie mit dem Einstellring (4) die Betriebsart Bohren. ● Wählen Sie Rechtslauf. Bohren in Metall ● Verwenden Sie beim Bohren in Metall eine Kühlfl üssigkeit. Bei Gußeisen und Messing sollte trocken gebohrt werden. Bohren in Holz ● Verwenden Sie einen geeigneten Bohrer. Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren Händler. Wartung Ihr D E WALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.23 DEUTSCH

Schmieren Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung.

Reinigung ● Reinigen Sie das Gehäuse des Ladegerätes mit einem weichen Tuch. Ziehen Sie vorher den Netzstecker des Ladegerätes. ● Entnehmen Sie vor dem Reinigen Ihres Werkzeuges den Akku. ● Sorgen Sie dafür, daß die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch. Umweltschutz Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden. Sollte Ihr D E WALT Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, so darf es nicht über den Hausmüll entsorgt werden. Stellen Sie dieses Produkt zur getrennten Entsorgung bereit. Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycelt und wiederverwertet werden. Die Wiederverwertung recycelter Materialien schont die Umwelt und verringert die Nachfrage nach Rohstoffen. Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Händlers vor, bei dem Sie das neue Produkt erworben haben. D E WALT nimmt Ihre ausgedienten D E WALT-Produkte gern zurück und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen, bitte schicken Sie Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt. Die Adresse des zuständigen Büros von D E WALT steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von D E WALT sowie der zuständigen Ansprechpartner im Internet zu fi nden unter: www.2helpU.com

Akku Der Akku hält sehr lange. Er muß aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku mit Rücksicht auf die Umwelt und fachgerecht zu entsorgen: ● Entladen Sie den Akku vollständig und entnehmen Sie ihn aus dem Werkzeug. ● NiMH- und NiCd-Akkus sind wiederverwertbar. Zur Wiederverwertung oder umweltverträglichen Entsorgung sind sie bei einer kommunalen Sammelstelle abzugeben oder direkt an D E WALT einzuschicken. Auf keinen Fall dürfen Akkus über den Hausmüll entsorgt werden.24 DEUTSCH GARANTIE
