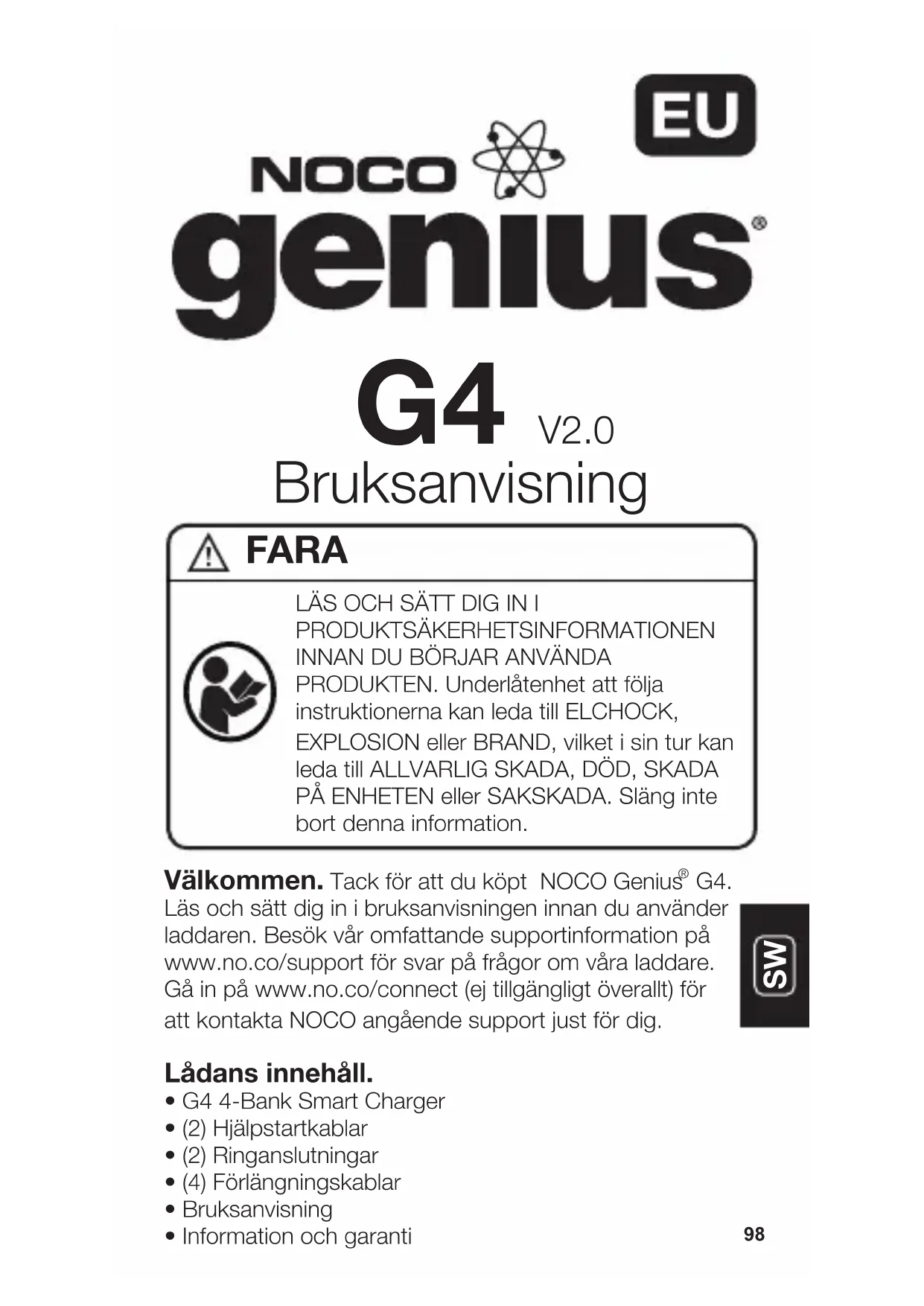

BRUKSANVISNING Genius G4 NOCO

PRODUKTEN. Underlåtenhet att följa instruktionerna kan leda till ELCHOCK, EXPLOSION aller BRAND, vilket i sin tur kan leda till ALLVARLIG SKADA, DÖD, SKADA PÄ ENHETEN aller SAKSKADA. Släng inte bortenna information.

Välkommen. Tack für att du köpt NOCO Genius® G4.

Läs och sätt dig in iBruksanvisningen innan du använder laddaren. Besök var omfattande supportinformation på www.no.co/support För svar på frågor om vara laddare. Gå in på www.no.co/connect (ej tillgangligt överallt) for att kontakta NOCO angående support just För dig.

Lådans innehäll.

G4 4-Bank Smart Charger
(2) Hjällpstartkablar
(2) Ringansluttingar
(4) Förlängningskaplar
- Bruksanvisning
Information och garanti

Kontakta NOCO.

Telefonnummer: 1.800.456.6626

marknadens mest innovativa samt avancerade teknik dà varje uppladdning ar enkel och lätt. Det ar mycket möjigt att den ar både den säkraste och mest effektiva laddare du nagonsinkommen att använda. G4 har utformats forladdning av flera (upp till 4) 12V blysyrabatterier och 12 V litiumjonbatterier, inklusive våta, gelbatterier, underhällsfria (UF), Ca (Kalcium), FVB (forbättrat vätt batteri), AGM (Absorption Glass Mat) och (LJF) litiumjärnfosfat-batterier. Den passar für uppladdning av batterikapacitet frän 2 till 40 amperetimmar, samt underhäll av alla storlekar på batterier.

Att komma igang. Läs noggrantigenom de särskilda fösiktighetsåtgärder och laddningsstyrkor som batteritillverkaren reckommenderar for batteriet. Kontrollera batteriets spanning och kemi iBruksanvisningen innan du laddar batteriet.

Montering. G4 har fyra (4) externa hål for montering.

Montera laddaren på en lamplig plats med hjälp av 6-kantiga självborrande skruvar. Försakra att det inte finns nagot hinder bakom monteringsytan. Det ar viktigt att ha avständet till batteriet i Åtanke. DC-kabelns langd是从 laddaren, antingen med hjälpstartkabel eller ringaslutning, ar ungefär 3600mm.

Laddningslagen. G4 har fem (5) lagen per bank: Village, 12V NORM, 12V KALLT/AGM, 6V NORM och 12V LITIUM. I vissa laddningslagen måste man trycka ner och hällainne i tre (3) sekunder for att starta laddningslaget. De lagen som kallas "Tryck och Häll" ar avancerade laddningslagen, vilket innebär att du måste vara fullständigt uppmärksam innan du valjer. "Tryck och Häll" visas som

en röd linje på laddaren. Det är viktigt att du Förstär skillnaderna mellan och syftek med varje laddningsläge. Använd inte laddaren forrän du bekräftat lampligt laddningsläge für ditt batteri. Nedan finns en kort beskrivning:

Använd 6V NORM Tryck ochhallinne

Läge Förklaring
Viloläge	I vilolåget laddas inte batteriet och laddaren förser ingen ström till batteriet. Strömsparläge aktiveras i detta läge vilket innebär att det dras ytterst lite ström från eluttaget. I detta läge lyser LED upp i orangé.
	Ingen ström
12V NORM	För uppladdning av 12-volt våtcellsbatterier, gel cell batterier, förbätttrade våta, underhällsfría och kalciumbatterier. I detta läge lyser LED upp i vitt.
	14.5V | 1.1A | 2-40Ah Batterier
12V KALLT/ AGM	För uppladdning av 12-volt batterier i temperaturer under (10°C), eller AGM-batterier. I detta läge lyser LED upp i blätt.
	14.8V | 1.1A | 2-40Ah Batterier
6V NORM Press & Hold	För uppladdning av 6-volt våtcellsbatterier, gel cell batterier, förbätttrade våta, underhällsfría och kalciumbatterier. I detta läge lyser LED upp i vitt.
	7.25V | 1.1A | 2-40Ah Batterier
12V LITIUM Press & Hold	För uppladdning av litiumjonbatterier, inklusive litiumjärnfosfat. I detta läge lyser LED upp i blätt.
	14.2V | 1.1A | 2-40Ah Batterier

6V NORM laddningsläge ar enbart till for 6-volt blysyrade batteirer som vatcellsbatterier, gel cell batterier, forbättrade vata, underhällsfria och kalciumbatterier. Rådfråga batteritillverkaren innan du använder detta lage.

WARNING. DETTA LAGE AR ENBART FÖR 6-VOLT BLYSYRADE BATTERIER.

Användning av 12V Lithium Tryck och hullinne

Laddningslåget 12V litium År enbart till for litiumjonbatterier, inklusive litiumjärnfosfat.

VARNING. VAR FÖRSKTIG NÄR DU ANVÄNDER DETTA LAGE. DETTA LAGE ÅR ENBART FÖR 12-VOLT LITIUMBATTERIER. LITIUMJONBATTERIER ÅR TILLVERKADE OCH UPPBYGGDA PÅ OLIKA SÄTT OCH HAR IBLAND ETT BATTERIUNDERHÄLLSYSTEM OCH IBLAND INTE. RÄDFRÄGA TILVVERKAREN AV DITT SPECIFIKA LITIUMBATTERI OCH FRÄGA OM LÄMPLIG SPÄNNING OCH VOLTANTAL INNAN DU LADDAR. VISSA LITIMJONBATTERIER KAN VARA OSTABILA OCH OLÄMPLIGA FÖR UPPLADDING.

Koppla till batteriet.

Koppla inte in AC-strömpluggen förren alla andra kopplingar ar gjorda. Kolla upp batteriterimalerna på batteriet har rätt polaritet. Den positiva batteriterriminalen ar ofta markerad med fällande bostäver eller symboler, (POS, P, +). Den negativa batteriterriminalen ar ofta markerad med fällande bostäver eller symboler, (NEG, N, -). Koppla ingenting till förgasaren, brändsleledningar ellertunna plåtdelar. Fällande instruktioner gäller für att negativ marksystem (det vanligaste). Om ditt fordon har att positiv marksystem (högst ovenligt) fälljer du instruktionera i bakvänd ordning.

1.) Koppla den positiva (röda) startkabeln aller

ringanslutningen till den positiva (POS, P, +) batteriterminalen.

2.) Koppla den negativa (svarta) startkabeln ell ringsanslutningen till den negativa (NEG, N, -) batteriterimalen aller fordonets chassi.
3.) Koppla in batteriladdarens AC-strömplugg i ett lampligt uttag. Ha inte batteriet rakt framfür dig Near du utfor anslutningen.
4.) Utför processen i omvänd ordning;när du koplar ur batteriladdaren, ta bort negativ Först (for positivt marksystem gäller positiv Först).

Páborja uppladdning

1.) Kontrollera batteriets spanning och kemi.
2.) Kontrollera att du har kopplat in hjälpstartkablarna eller ringansluttingarna på rätt satt och att ACströmmpluggen ar inkopplad i ett eluttaget.
3.) Ett orange LED-ljus indikerar att laddaren startar i viloläge. Laddaren forser ingen ström i viloläge.
4.) Tryck in lagesknappen für att gå till det lämpiga laget (tryck och hällinne i tre sekunder for att starta ett avancerat laddningsläge) for den spanning och kemi som ditt batteri har.
5.) LED-ljuset lyser upp det valda laddningslåget och LED-ljuset För laddning lyser upp (beroende på batteriets tillständ), vilket indikerar att laddningen pâbörjats.
6.) Nu kan du koppla batteriet till laddaren nar som helst och lamna det for underhällsladdning.

Förstå sig på LED-ljus für uppladdning.

Laddaren har fyra (4) LED-ljus per batteribank, 25% , 50% , 75% och 100% . Dessa LED-ljus for uppladdning visar det kopplade batteriets laddningsnivå (SOC). Se förklaring nedan:

Förstå sig på Avancerad diagnostik.

LED Förklaring
25% Rött LED-ljus 25% 50% 75% 100%	När batteriet är minde 25% uppladdat blinkar LED-ljuset För uppladdning sakta “på” och “av”. Det röda LED-ljuset För uppladdning lyser stadigt;när batteriet är laddat 25%.
50% Rött LED-ljus 25% 50% 75% 100%	När batteriet är minde 50% uppladdat blinkar LED-ljuset För uppladdning sakta “på” och “av”. Det röda LED-ljuset För uppladdning lyser stadigt;när batteriet är laddat 50%.
75% Guilt LED-ljus 25% 50% 75% 100%	När batteriet är minde 75% uppladdat blinkar LED-ljuset För uppladdning sakta “på” och “av”. Det gula LED-ljuset För uppladdning lyser stadigt;när batteriet är laddat 50%.
100% Grönt LED-ljus 25% 50% 75% 100%	När batteriet är minde 100% uppladdat blinkar LED-ljuset För uppladdning sakta “på” och “av”. När batteriet är fullt uppladdat lyser det gröna LED-ljuset stadigt och LED-ljusen För 25%, 50% och 75% släcks.
Grönt LED-ljus für unterhäll 25% 50% 75% 100%	Under tiden underhällsladdning pågår blinkar LED-ljuset För 100% sakta “av” och “på”. LED-ljuset För 100% lyser grönt ingen på batteriet är fullt uppladdat. Laddaren kan vara kopplad till batteriet på obeständt tid.

Avancerad diagnostik användsär Felläge visas. En série av blinkande lus visas for att hjälpa till att identificera problemet samt hitta en möjlig Lösning. Alla Fellägen visas genom att LED-ljusen blinkar fram och tillbaka mellan Fel och Viloläge. Aantalet gänger som det blinkar mellan varje slag anger ett potentiell Felläge (forutom for omvänd polaritet och lagspänningsbatteri).

Steg for uppladdning.

Fel Anledning	lösning
En signal	Batteriet häller inte uppladdning. Se till att batteriet kontrolleras utav*någon i branchen.
Två signaler	Se till att batteriet kontrolleras utav*någon i branschen.
Tre signaler	Batteriets spanning侦 for Hög För det valda laddningslåget.Kontrollera batteriet och laddningslåget.
LED-ljus i röttffor Fel	Omvänd polaritet Koppla om batteriet i omvänd ordning.
Orange ffor Vilolåge	Batteriets spanning侦 for låg För att laddaren att kännar av eller sö ar laddaren i underhållsläge. Startabatteriet med hjälpkablar for att höja batteriets spanning.

Minne

Gär tillbaka till senast valda lage vid omstart.

Inaktiv

Ändrar uppladdningsprocessen,enligt batteriets strukturellagensvar.

Aterställande

Tillampar en pulsladdning av hoch spanning dà lag spanning, sulfatering aller forlorad kapacitet Märkts av.

Saker

Skyddar mot omvänd polaritet, gnistor, überladdning, überströmsskydd, öppen krets och überhetting.

Snabb

Laddar dubbelt sä snabbt som traditionella batteriladdare.

Kompensation

Jesterar olika A/C spanningsledninger for konsekvent uppladdning.

Tälig

Motstandskraftig mot smuts-, vatten-, UV-, stöt- och krossstkada.

Kompakt

Omvandling av energia av hoch frekvens for en vändigt kompakt,ätt och barbar laddare.

Start-Stop

Motverkar ökat krav på cyklisk energia på batterier i mikrohybrida fordon.

Brandvagg

Sakerhetsbarrierer på flera nivaær som forhindrar tillstand som arutanfor det normala och farlga.

Optimering

Stabiliserar den interna batterikemin for okat utforande och livslängd.

Underhäll Plus

Gör sö att battieret ar fullt laddatutan att det overladdas, vilket innebär att laddaren kan vara ikopplad på obestamtd tid.

Strömspar

Minimerar energiförbrukning när det inte krävs full ström.

LED-ljus for uppladdning sparar batteriets laddningsniva nar belastning overstiger laddningsström.

Diagnostik

Verktyg for intuitiv visuell diagostik marker av omvänd polaritet, lag spanning ers skadat batteri.

CANBUS

Gör det möjlicht für laddningsporten att automatiskt ladda CANBUS-system.

Värmekontroll

Interna temperatursensorer justerarladdning baserat pa omgivande klimat.

Steg 1 & 2: Analysera och diagnosera

Kontrollerar batteriets utgangsläge, inklusive spanning, laddningsniva och hälsa for att avgöra om batteriet ar stabilt innan uppladdning sker.

Steg 3: Aterställande

Päborjar avsulfaterinsprocessen für Återställande (om sö behövs) für rejält urladdade eller sulfaterade batterier genom att pulsera ut små mangder ström.

Steg 4: Páborja

Startaar laddningsprocessen med mjuk uppladdning.

Steg 5: Volym

Sätter igäng laddningsprocessen För volym baserat på batteriets tillstång och Återger 80% av batteriets kapacitet.

Steg 6: Absorbering

Tar laddningsnivån till 90% genom att ge ut små mängder ström För en saker och effektiv uppladdning. Detta begränsar att batteriet gasar och ar viktigt für ett fändgt batteriliv.

Steg 7: Optimering

Avslutar laddningsprocessen och tar batteriet till maximal kapacitet. Laddaren anvander laddningsprofiler med flera nivær for att verkligen aterta kapacitet samt optimera batteriets specifica vikt, for att i sin tur öka körtid och prestanda. Laddaren växlar over till Underhäll om batteriet meddelar laddaren att mer strom behövs.

Steg 8: Underhäll

Kontrollerar kontinuierigt batteriet for att avgöra:när underhällsladdning sca pabörjas. Om batteriets spanning hamnar under den utsatta tröskelnkommen laddaren att starta om Undehällscykeln tills dess att spanningen ar på den optimala niven och dà avslutas laddningscykeln. Cykeln mellan Optimering och Underhäll repeteras på obeständ tid for att batteriet skara vara fullt uppladdat. Batteriladdaren kan vara ikopplad på obeständ tidutan risk for overladdning.

Uppladdningstider.

De beräknade tiderna für uppladdning av batteri visas nedan. Batteriets storlek (Ah) och hur urladdat (DOD) det ar avgör till stor del dess uppladdningstid. Uppladdningstiden baseras på en genomsnittlig urladdning av ett fullt uppladdat batteri och ar endast till För hänvisning. Den verkliga datan kan vara annorlunda beroende på batteriets tillständ. Uppladdningstiden forr att normalt urladdat batteri ar baserat på 50% urladdning (DOD).

Batteristorek Ungefär Uppladdningstid i timmar
6V	12VAh
8	3.6	3.6
12	5.5	5.5
18	8.2	8.2
24	10.9	10.9
40	18.2	18.2

Tekniska specifikationer.

Inkommande spänning AC:	220-240, 50-60Hz
Arbetsspänning AC:	220-240, 50-60Hz
Effektivitet:	85% Ungefär
Kraft:	84W Max
Spänning für uppladdning:	Flera
Ström für uppladdning:	4
Spärning av låg spänning:	4.4A/1.1A per Bank (12V), 4.4A/1.1A per Bank (6V)
Backström:	2V (12V), 2V (6V)
Omgivande temperatur:	<5mA
Uppladdningstyp:	0°C to +40°C
Batterisort:	8 Steg, Smartladdare
Batteriets kemi:	6V & 12V
Antalet batteribanker:	Wet, Gel, MF, CA, EFB, AGM & LIB
Batterikapasitet:	2-40Ah (12V), 2-40Ah (6V), Underhäll För alla batteristorlekar
Housing Protection:	IP64
Nedkylning:	Nativlig värmeströmning
Dimensioner (L x B x H):	11.15 x 11 x 2.83 Cen.
Vikt:	2.78 Kilogram
