GEBRUIKSAANWIJZING Genius G4 NOCO

Gebruikershandleiding

GEVAAR

ZORG ERVOOR DAT U DE
VEILIGHEIDSINFORMATIE GELEZEN
EN BEGREPEN HEBT VOOR U HET
PRODUCT GEBRUIKT. Niet-naleving van de
instructies kan resulteren in ELEKTRISCHE
SCHOKKEN, EXPLOSIES of BRAND,
mogelijk met ERNSTIGE LETSELS, DE
DOOD en SCHADE AAN HET TOESTEL
of EIGENDOMMEN als gevolg. Houd deze
informatie goed bij.

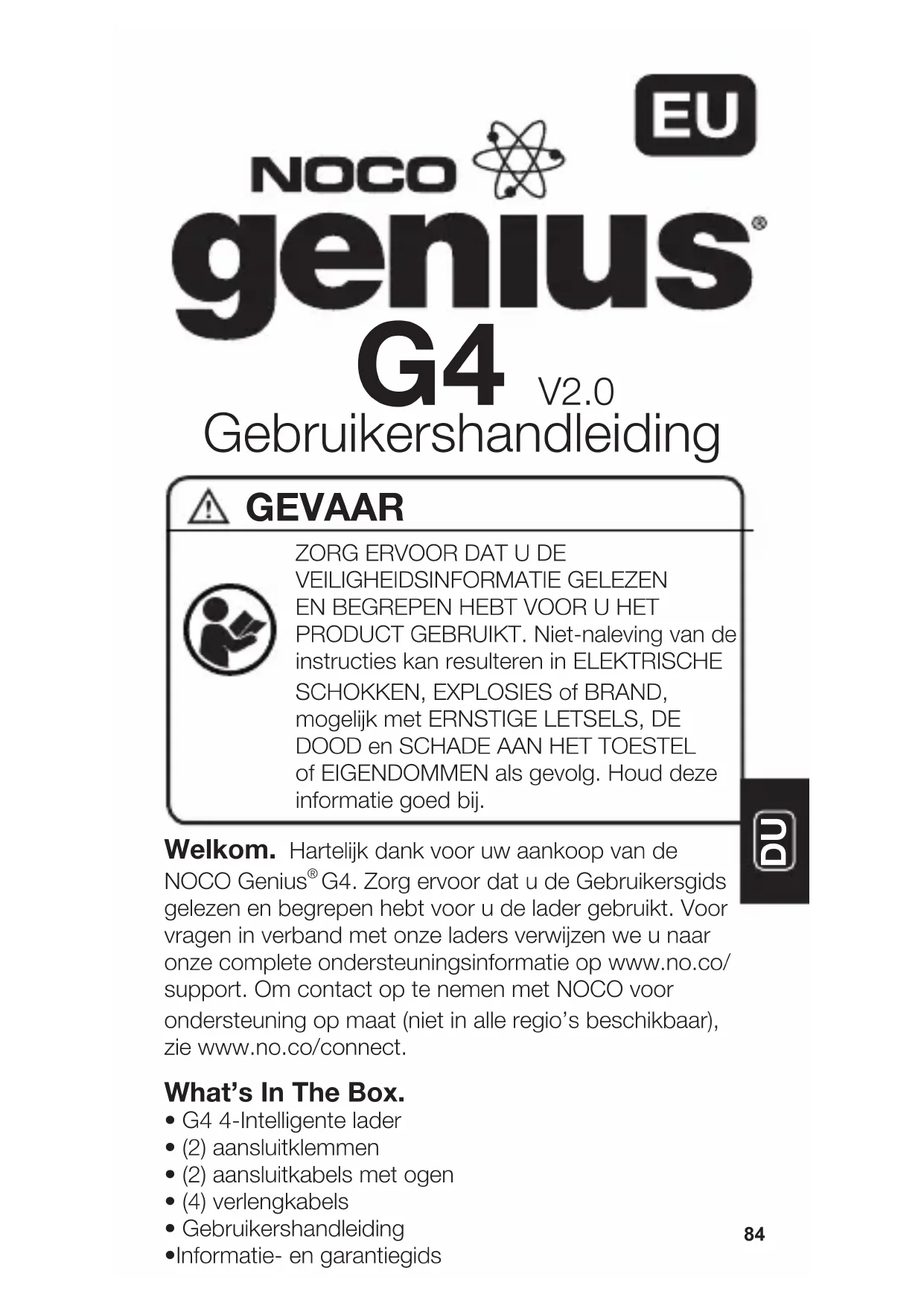

Welkom. Hartelijk dank voor uw aankoop van de NOCO Genius® G4. Zorg ervoor dat u de Gebruikersgids gelezen en begrepen hebt voor u de lader gebruikt. Voor vragen in verband met once laders verwijzen we u maar once complete ondersteuningsinformatie op www.no.co/support. Om contact op te nemen met NOCO voor ondersteuning op maat (niet in alle regio's beschikbaar), zie www.no.co/connect.

What's In The Box.

G4 4-Intelligente lader
(2) aansluitklemmen
(2) aansluitkabels met ogen
(4) verlngkabels
- Gebruikershandleiding
- Informatie- en garantiegids

Contactgegevens NOCO.

Telefoon: 1.800.456.6626

E-mail: [e-mail]

Postadres: 30339 Diamond Parkway, #102

Glenwillow, OH 44139

Over G4. NOCO Genius® G4bevat enkele van de meest innovatieve en geavanceerde technologieën op de markt en maakt het laden heel eenvoudig. Dit is ongetwijfeld de veiligste en efficientste lader die u ooit zult gebruiken. De G4 is ontworpen om meertere loodzuur- en 12 V lithium-ionbatterijen (maximaal 4) van 12 V op te laden, inclusief natte batterijen (vloeistofbatterij), gelbatterijen, MF-batterijen (Maintenance-Free), CA-batterijen (Calcium), EFB-batterijen (Enhanced Flooded Battery), AGM-batterijen (Absorption Glass Mat) en LFP-batterijen (lithium-ijzer-fosfaat). Hij is geschikt voor batterijcapaciteiten van 2 tot 40 Ah en alle batterijmaten.

Aan de slag. Alvorens u de lader gebruikt, dient u de specifieke voorzorgsmaatregelen en aanbevolen laadsnelheden voor de batterij nauwkeurig na te lezen. Bepaal de spanning en samenstelling van de batterij aan de hand van de batterijhandleiding alvorens u de batterij oplaadt.

Montage. De G4 heeft vier (4) externe montageopengingen. Monteer de lader op de gewenste locatie met zelftappende schroeven (#6). Zorg ervoor dat er zich niets darüber het montageoppervlak bevindt dat de montage kan verhinderen. Het is van Crucial belang dat u rekening houdt met de afstand tot de batterij. De DC-kabel van de lader is ongeveer 3600 mm lang, de aansluitklemmen of ogen inbegrepen.

Laadmodi. De G4 heeft vrij (5) modi per bank: Standby, 12V NORM, 12V COLD/AGM, 6V NORM en 12V LITHIUM. Sommige laadmodi要去en drie (3) seconden lang worden ingedrukt om ze in te schakelen. Deze 'Press & Hold'-modi waar geavanceerde laadmodi die uw volledige aandacht vereisen alvorens ze moot worden ingeschakeld. Ze worden op de lader aangeduid met een rode lijn. Het is

crucial dat u de verschillen en doelstellingen van elkemodus begrijpt. Gebruik de lader Niet voor u zekerweet welke laadmodus de juiste is voor uw batterij. Hieronder vindt u een korte beschrijving:

Modus Verklaring
Standby	In de modus ‘Standby’ laadt de lader nicht en levert hij geen stroom aan de batterij. De energiebesparende functie is actief in deze modus, waardoor er slechts een microscopische hoeveelheid stroom wordt verbruikt. Wanner deze modus worden ingeschakeld,licht een orangje led op.
	Geen stroom
12V NORM	Voor het laden van 12V-batterijen van het type nat, gel, EFP, MF en CA. Wanner deze modus worden ingeschakeld,licht een witte led op.
	14.5V | 1.1A | 2-40Ah Batterien
12V COLD/ AGM	Voor het laden van 12V-batterijen in foude temperaturen (minder dan 10°C) of AGM-batterijen. Wanner deze modus worden ingeschakeld,licht een blauwe led op.
	14.8V | 1.1A | 2-40Ah Batterien
6V NORM Press & Hold	Voor het laden van 6V-batterijen van het type nat, gel, EFP, MF en CA. Wanner deze modus worden ingeschakeld,licht een witte led op.
	7.25V | 1.1A | 2-40Ah Batterien
12V LITHIUM Press & Hold	Voor het laden van lithium-ionbatterijen van 12 V, waaronder lithium-ijzer-fosfaatbatterijen. Wanner deze modus worden ingeschakeld,licht een blauwe led op.
	14.2V | 1.1A | 2-40Ah Batterien

Bij gebruik van 6V NORM. Press & Hold

De laadmodus 6V NORM is alleen bedoeld voor loodzuurbatterijen van 6 volt, onder meer van het type nat, gel, EFP, MF en CA. Raadpleeg de batterijfabrikant alvorens u deze modus gelebruikt.

AANDACHT. DEZE MODUS IS ENKEL GESCHIKT VOOR LOODZUURBATTERIJEN VAN 6 VOLT.

Bij gebruik van 12V LITHIUM. Press & Hold

De laadmodus 12V LITHIUM is alleen bedoeld voor lithium-ionbatterijen van 12 volt, waaronder lithium-ijzerfosfaatbatterijen.

AANDACHT. GEBRUK DEZE MODUS ZORGVULDIG. DEZEMODUS IS ENKEL GESCHIKT VOOR LITHIUMBATTERIJEN VAN 12 VOLT. LITHIUM-IONBATTERIJEN WORDEN OPVERSCHILLLENDE MANIEREN GEMAAKT EN BEVATTEN NIET ALTIJD EEN BATTERIJBEHEERSYSTEEM (BMS).RAADPLEEG DE FABRIKANT VAN DE LITHIUMBATTERIJALVORENS U ZE OPLAADT EN VRAAG NAAR DEANBEVOLEN LAADSNELHEDEN EN SPANNINGEN.SOMMIGE LITHIUM-IONBATTERIJEN KUNNEN INSTABIEL ZIJN EN ZIJN NIET GESCHIKT OM OP TE LADEN.

De batterij aansluten.

Steek de wisselstroomstekker pas in wanner alle andere verbindingen gemaakt zijn. Controller de correcte polariteit van de poolklemmen op de batterij. De positieve poolklem is doorgaans gemarkeerd met de letters of symbolen POS, P of +. De negatieve poolklem is doorgaans gemarkeerd met de letters of symbolen NET, N of -. Maak geen verbindingen met de carburator, de brandstoffleidingen of dunneplaatstalen onderdelen. De instructies hieronder gelden voor een system met negatieve aarding (meest voorkomend). Als uw wagon positief geaard is (heel uitzonderlijk), volg onderstaande instructies dan in omgekeerde volgorde.

1.) Verbind de positieve (rode) batterijklem of aansluitkabel met oog met de positieve pool (POS, P of +) van de batterij.
2.) Verbind de negatieve (zwarte) batterijklem of aansluitkabel

met oog met de negatieve pool (NEG, N of -) van de batterij.

3.) Sluit de wisselstroomstekker van de batterijlader aan op een geschikt stopcontact. Draai u van de batterij weg terwijl u deze aansluiting maakt.
4.) Wanner u de batterijlader loskoppelt, ga dan in de tegenovergestelde volgorde te werk en verwijder eerst de negatieve klem (of de positieve bij positief geaarde systemen).

Begin het laden.

1.) Controller de spanning en samenstelling van de batterij.
2.) Controller of u de batterijklemmen of aansluitkabels met oog correct hebt aangesloten en of dewisselstroomstekker van de lader in een stopcontact zit.
3.) De lader begint in Standby-modus en erlicht een orangje led op. In de modus 'Standby' levert de lader geen stroom.
4.) Druk de 'mode'-toets in om de geschikte laadmodus te kiezen (drie seconden lang ingedrukt houden om een geavanceerde laadmodus te selecteren) in functie van de spanning en samenstelling van uw batterij.
5.) De modus-led Licht op bij de gekozen laadmodus en de laadledlampjes lichten op (naargelang de gezondheid van de batterij) om aan te Geven dat het laadproces van start is gegaan.
6.) De lader kan nu langearend verbonden blijven met de batterij voor onderhoudsladen.

Meerinzichtinde laadledlampjes.

De lader heeft vier (4) laadledlampjes per bank: 25% , 50% , 75% en 100% . Die leds geben de laadtoestand (SOC) van de aangesloten batterij aan. Zie onderstaande verklaring:

LED Verklaring
25% rode led 25% 50% 75% 100%	Het laadledlampje van 25% pulseert langzaam wonneer de batterij minder dan 25% is opgeladen. Wonneer de batterij voor 25% is opgeladen, blijft de rode led continu branden.
50% rode led 25% 50% 75% 100%	Het laadledlampje van 50% pulseert langzaam wonneer de batterij minder dan 50% is opgeladen. Wonneer de batterij voor 50% is opgeladen, blijft de rode led continu branden.
75% gele led 25% 50% 75% 100%	Het laadledlampje van 75% pulseert langzaam wonneer de batterij minder dan 75% is opgeladen. Wonneer de batterij voor 75% is opgeladen, blijft de gele led continu branden.
100% groene led 25% 50% 75% 100%	Het laadledlampje van 100% pulseert langzaam wonneer de batterij minder dan 100% is opgeladen. Wonneer de batterij volledig is opgeladen, blijft de groene led continu branden en.gaan de laadledlampjes van 25%, 50% en 75% uit.
Groene onderhouds-led 25% 50% 75% 100%	Tijdens het onderhoudslanden pulseert de led van 100% langzaam. Wonneer de batterij volledig bijgeladen is, blijft het 100%-lampje continu groen branden. De lader kan voor onbepaalde duur met de batterij verbonden blijven.

Inzicht in geavanceerdeagnostiek.

'Advanced Diagnostics' wird gebrukt bij de weergave van foutoestanden. Die weergave heeft de vorm van een reeks knipperlichtjes die u meer informatie gehen over de fout en möglich oplossingen. Alle foutoestanden worden weergeven door de error-led en standby-led, die afwisselend knippenen. Het aantal keren dat de lampjes knippenen vertelt iotaes更是 over een möglichke foutoestand (behalte omgekeerde polariteit en lage spanning).

Fout Reden	Oplossing
Een keer knipperen	Batterij behoudt lading nicht. Laat de batterij nakijken door een professional.
Twee keer knipperen	Mogelijkke kortsluiting in de batterij. Laat de batterij nakijken door een professional.
Drie keer knipperen	De batterijspanning is te hoog voor de geselecteerde laadmodus. Controleer de batterij en de laadmodus.
Continu brandende error-led	Omgeekerde polariteit. Keer de verbindingen aan de batterij om.
Continu brandende orangje led	De batterijspanning is te laag om de lading te detecteren of de lader levert stroom. Jumpstart de batterij om de batterijspanning te verhogen.

Geheugen

Keert terug maar de zichtst bijzijnde modus na het herstarten.

Interactief

Wijzigt het laadproces op basis van organische feedback van de batterij.

Herstel

Laadt de batterij in pulsen met hoge spanning wanner een lage spanning, sulfatering of capaciteitsverlies worden gedetecteerd.

Veilig

Beschermt gegen omgekeerde polariteit, vonken, overladen, overspanning, open circuits, kortsluiting en oververhitting.

Snel

Laadt twee keer sneller dan klassieke batterijladers.

Compensatie

Vlakt verschillen in de AC-netspanning uit voor een consequent laadproces.

Robust

Bestand gegen vuil, water, uv-stralen, impacts en samenpersing.

Compact

Hoogfrequente energia conversie voor ultracompacte, lichte en draagbare lader.

Stop-start

Neutraliseert toenemende cyclische energiebehoeften op batterijen in microhybridevoertuigen.

Firewall
Meervoudige veiligheidsbarriere die
abnormale en onveilige toestanden uitsluit.

Optimalising
Stabiliseert de interne samenstelling van de batterij voor meer prestaties en levensduur.

Maintenance Plus
Houdt de batterij volledig opgeladen zonder
ze te overladen, zodat de lader veilig
aangesloten kan blijven.

Energiebesparing Minimaliseert het energieverbruik wanner het volledige vermogen nicht nodig is.

Controle van de laadstatus De laadledlampjes controleren op dynamische wijze de hypergeavanceerde batterijen wanner een lading sneller gaat dan de laadstroom.

Diagnose Intuitief visuel diagnose-instrument om omgekeerde polariteit, een ontoreikende spanning en beschadigde batterijen te detecteren.

CANBUS
Stelt de laadpoort automatisch in staat om
CANBUS-systemen op te laden.

Thermische monitor Interne temperatuursensoren passen de lading aan het omgevingsklimaat aan.

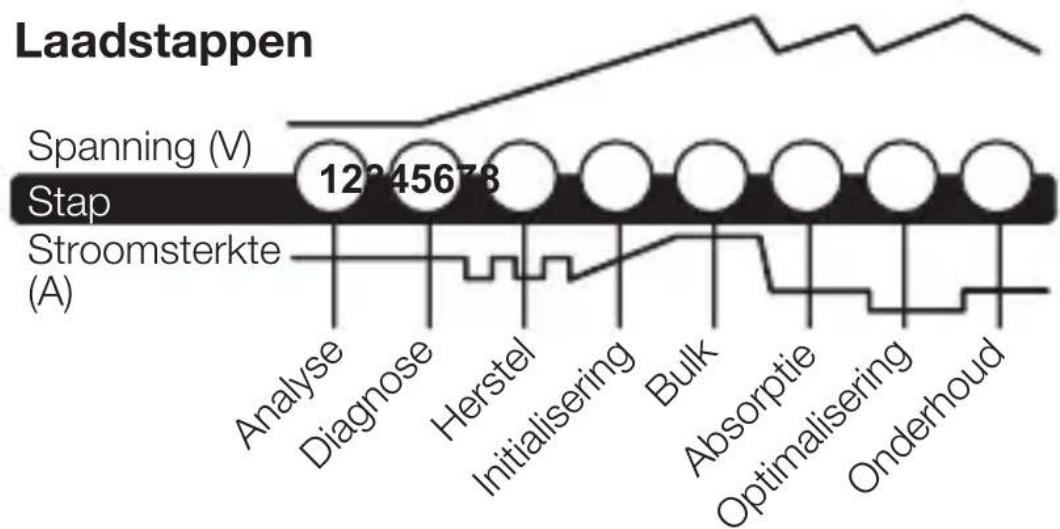

Stap 1 & 2: Analyse & diagnose

Controleert de oorspronkelijke toestand van de batterij, inclusief spanning, laadstatus en gezondheid, om te bepalen of de batterij stabel genoeg is voor het laadproces.

Stap 3: Herstel

Initialiseert het herstellende desulfateringsproces (indien nodig) voor sterk ontladen of gesulfateerde batterijen doorkleine hoeveelheden stroom te pulseren.

Start het laadproces met een zachte lading.

Stap 5: Bulk

Start het snellaadproces naargelang de toestand van de batterij en geeft ze 80% vanhaar capacititeit terug.

Stap 6: Absorptie

Brengt het laadniveau op 90% doorkleine hoeveelheden stroom af te gehen om de batterij op een veilige, efficiente manier op te laden. Zo is er minder kans dat de batterij vergast en dat is Cruciaal voor de levensduur van de batterij.

Stap 7: Optimisering

Voltooit het laadproces en brengt de batterij ophaar maximale capacititeit. In deze stap gebruikt de ladermeerlagige laadprofielen om de capacititeit ten volle terugte winnen en de specifieke dichtheid van de batterij te optimaliseren voor een langere gebruikstijd en betere

prestaties. De lader schakelt over op onderhoud als de batterij aan de lader LAST weten dat er meer stroom nodig is.

Stap 8: Onderhoud

Controleert de batterij voortdurend om te bepalen wanner het onderhoudsladen moet worden gestart. Als de batterijspanning onder een bepaalde drempel zakt, herstart de lader de onderhoudscyclus tot de spanning weeer optimaal is. Vervolgens schakelt hij de laadcyclusuit. De cyclus tussen optimisering en onderhoud wordt tot in het oneindige herhaald om de batterij ophaar volle laadniveau te houden. De batterijlader kan veilig aangesloten blijver zonder het risico op overladen.

Laadtijden.

De geschatte laadtijd voor een batterij wordt hieronder weergegeven. De grootte (Ah) en ontlaaddiepte (DOD) van de batterij hebben een grote invloed op deze laadtijd. De laadtijd is gebaseerd op het laadproces van een gemiddelde ontlaaddiepte tot een volledig opgeladen batterij en dient louter ter informatatie. De werkelijkke geevens konnen verschillen als gevolg van de batterijomstandigheden. De tijd nodig om een normal aanladen batterij op te laden is gebaseerd op een DOD van 50% .

Batterijgrootte Ah	Geschatte laadtijd in uren
	6V	12VAh
8	3.6	3.6
12	5.5	5.5
18	8.2	8.2
24	10.9	10.9
40	18.2	18.2

Technische specificaties.

Invoerspanning AC:	220-240, 50-60Hz
Werkspanning AC:	220-240, 50-60Hz
Efficiëntie:	85% Ongeveer
Stroom:	84W Max
Laadspanning:	Diversen
Laadstroom:	4
Laagspanningsdetectie:	4.4A/1.1A per Bank (12V), 4.4A/1.1A per Bank (6V)
Stroomlek:	2V (12V), 2V (6V)
Omgevingstemperatuur:	<5mA
Type lader:	0°C to +40°C
Type batterijen:	8 stappen, intelligente lader
Batterijsamenstelling:	6V & 12V
Aantal banken:	Wet, Gel, MF, CA, EFB, AGM & LIB
Batterijcapaciteit:	2-40Ah (12V), 2-40Ah (6V), Houdt het niveau van alle batterijen op peil, ongeacht de afmetingen
Bescherming van de behuizing:	IP64
Koeling:	Natuurlijke convectie
Afmetingen (L x B x H):	11.15 x 11 x 2.83 Duim
Gewicht:	2.78 Pond
