BRUKSANVISNING K6K5S Vevor

Teknisk support och e-garanticertifikat www. vevor. se/support

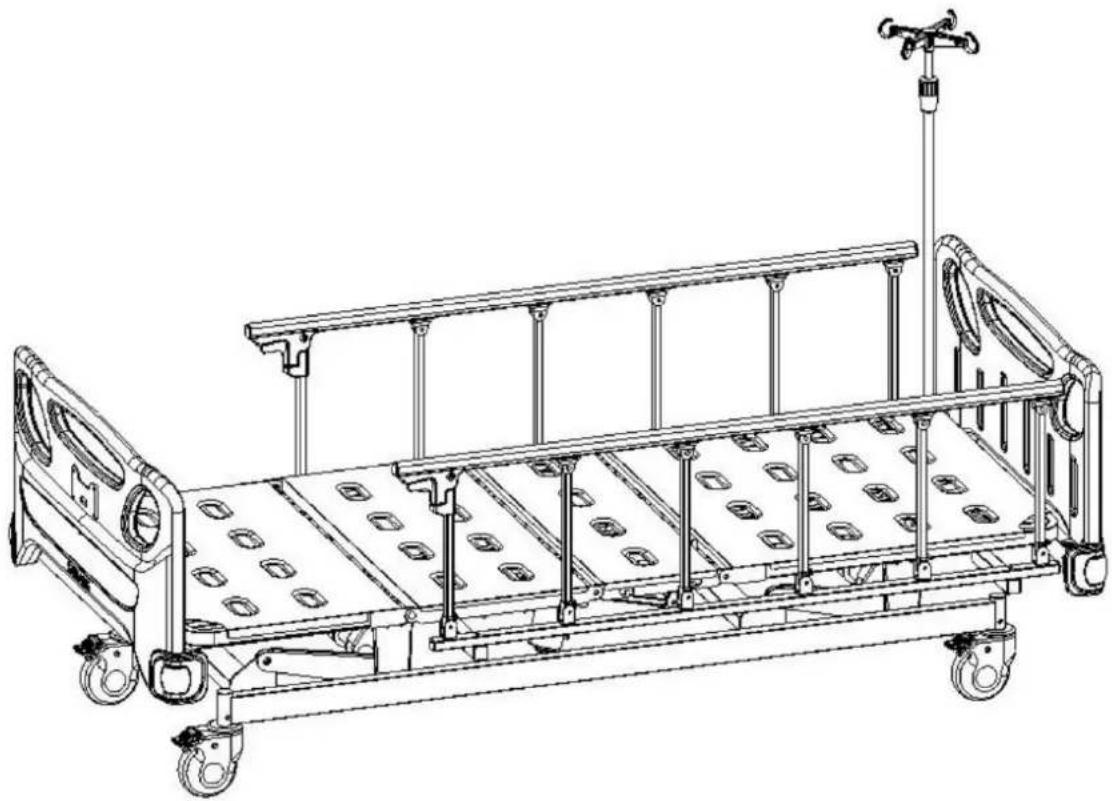

SJUKSÄNG

MODELL: K6K5S

Vi fortssätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara halften", "halva priset" aller andra liknande uttryck som anvands av oss representar bara en uppskattning av besparingar du kan dra nytta av att kopa vissa verktyg hos oss jämfort med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss.

Du paminns vänligen om att noggrant kontrollera nar du gör en beställning hos oss om du faktiskt sparar halften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SJUKSÄNG

MODELL: K6K5S

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrägor? Behöver du teknik support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

www. vevor.se/support

Detta ar den ursprungliga instruktionen, las alla instruktioner noggrant innan du anvander den. VEVOR reserverar sig for en tydlig tokning av var anvandarmanual. Utseendet pa Produkten ar beroende av den produit du fatt. Ursakta oss att vi inte kommt att informera dig igien om det finns nagon teknik eller mjukvaruuppateringar pa var produit.

Sjukhussängar ar nödvändig utrustning for välbefinnande, behandling och äterhamtning av sangliggande patienter. Sjukhussängar tillater patienter att stanna i bekvamare positioner saväl som i positioner ibland rekommenderas av lakare, vilket skulle vara mycket svart i en normal sang, dar man skulle alltid behöva placera ell er ta bort stöd. Sjukhussängar kan vara manuella ell automatiska. Den automatiska sjukhssangen har sina Funktioner styrdamed knappar pa sangens sidopaneler ell via fjarrkontroll. Den manuella sjukhssangen har 3 rorelser utlosta av fjarrkontroll, har hojen av sanggaveln, vilket underlattar matningsogonblicket, även undvika reflux och underlattar andningen och har även hönning av den del av fotterna som gör att den forbättrar blodcirkulationen i de nedre extremiteterna, med tanke pa den langa period som patientenkommen att tillbringa liggande. Å andra sidan ar patientsakerheten valdigt viktig videnna tid av aterhamtning, sa alla vaara sangar har en sidoskyddsräcken, forhindrar att patienten gar pa natten och riskerar att falla.

Notera:

Vänligen lás denna manual noggrant och följ noggrant stegen innan du installerar och använder.
Vi kräver att alla användare har kunskap om användarmanualen och alla försiktighetsatgärder.

Denna manual ar tillamplig pa K6k elektrisk sjukhussang. Den innehaller installationsmetod, braksanvisning och underhallskontrollpunkter.

y Grafiken i den har bruksanvisingen ar endast for anvandarens referens. Vid faktisk anvandning, se den verkliga objekt.

Denna braksanvising innehaller beskrivning, instruktioner, underhall och tekiska parametrar for produiten.

yFragor, vanligen kontakta servicecentret aller distributoren.

yAlla som anvander erler anvanderenna prodkt bora och folja den.

yMed undantag for vissa ovantade situationer maste anvandarna vara bekanta med anvandningen och forsiktighetsatgärder.

1. Installationsguide

After att ha öppnat Förpackningen, kontrollera om följande delar ar komplettapacklådan:

Tabell a:

INGA.	Namn	Bild	Specification	QTY Enhet
1	Huvudbräda		Krokavständ: L910*H55mm	1	st
2	Fotbrāda		Krokavständ: L910*H55mm	1	st
3	Sidoskena		Sjåtte sidostäng	2	st
4	Hjul		5 tum tãckt hjul	4	st
5	IV stolpe		y16-19mm/off white krok	1	st
6	Sängplattform		L1925*B820mm	1	st
7	Skruva	/	Se tabell a.1	1

Tabell a.1:

INGA.	Namn	Bild	Specifikation	QTY Enhet
1 PP	madrasshällare		PP	2	st
2	Sexkantskruv		M8*70mm	4	st
3	Platt bricka		y8*y16*H1,2mm	4	st
4	Fjäderbricka		y8*y14*H2,5mm	4	st
5	Mutter		M8mm	4	st
6	Sexkantskruv		M8*16mm	8	st
7	Platt bricka		y8*y16*H1,2mm	8	st
8	Fjäderbricka		y8*y14*H2,5mm	8	st

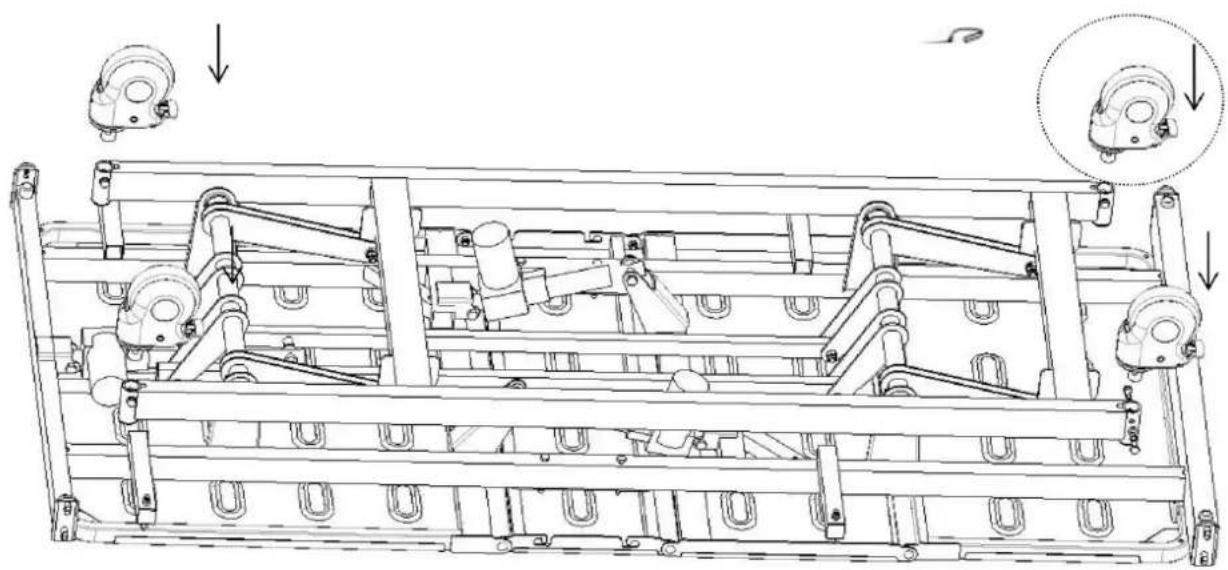

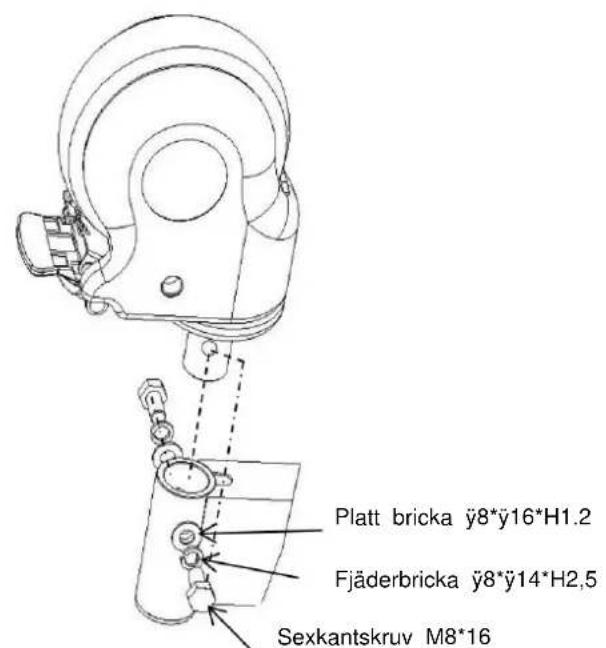

Lagg en skyddsdyna och lagg sangkroppen upp och ner; Ta bort skruven som visas nedan och använd en 14-tums insexnyckel.

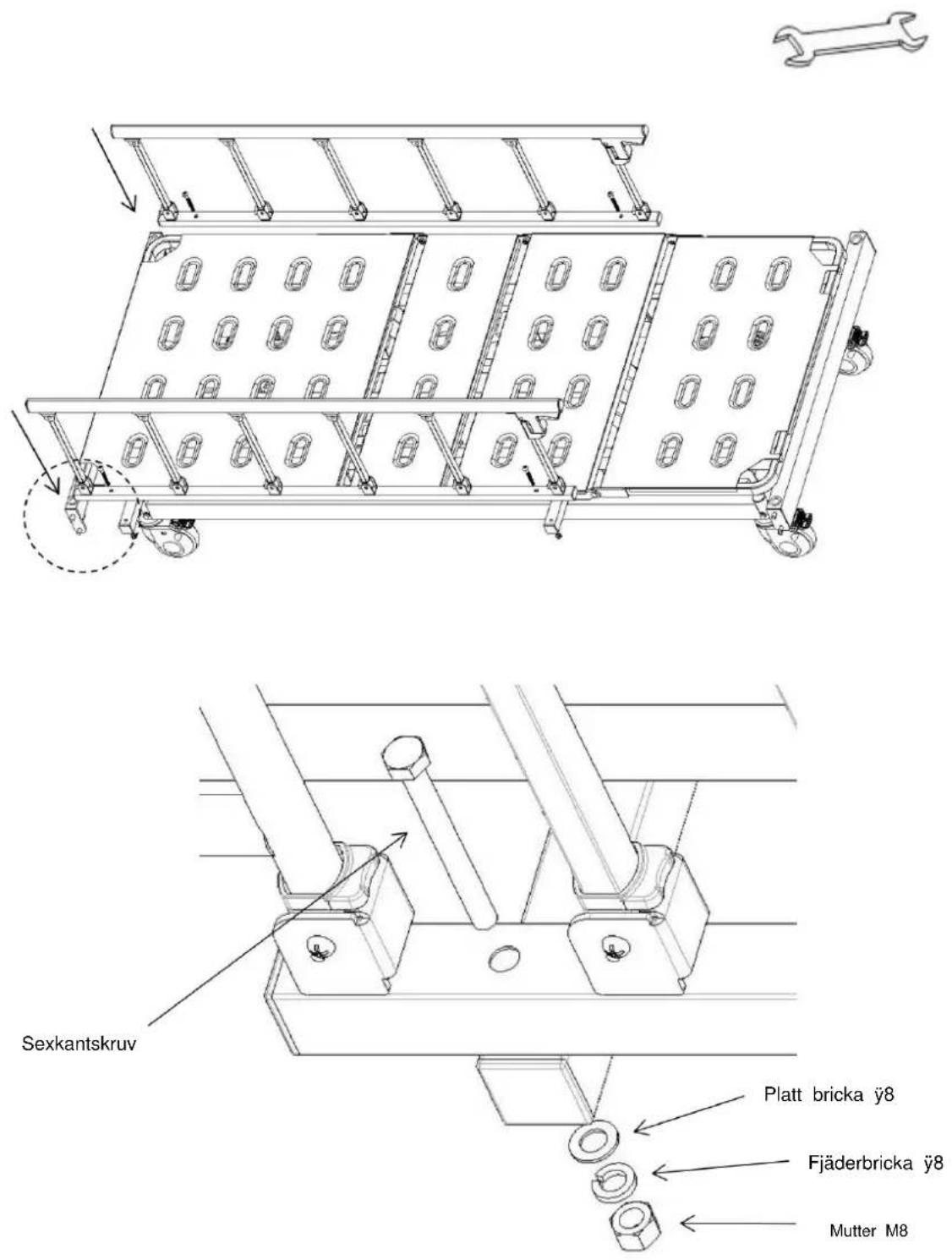

1.3 Installation av sidoskydd

Placera sangen upratt och montera skyddsracket, (Bilden kanske inte stammer overens med den verkligaprodukten, detta ar endast for monteringsinstruktioner)

Ta ut skruven enligt bilden nedan och anvand en 14-tums insexnyckel.

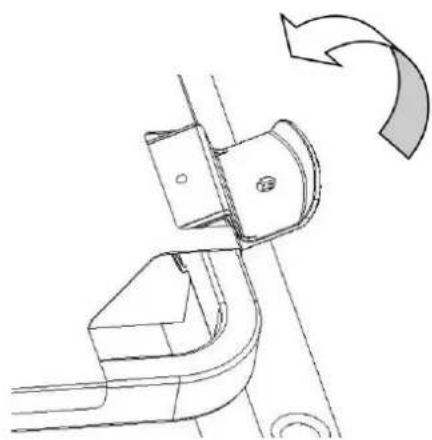

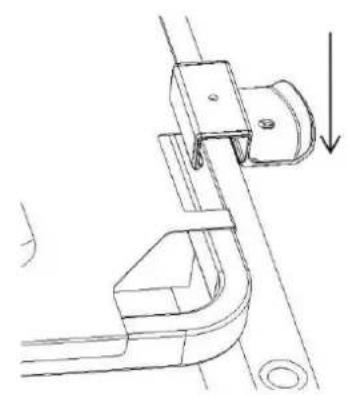

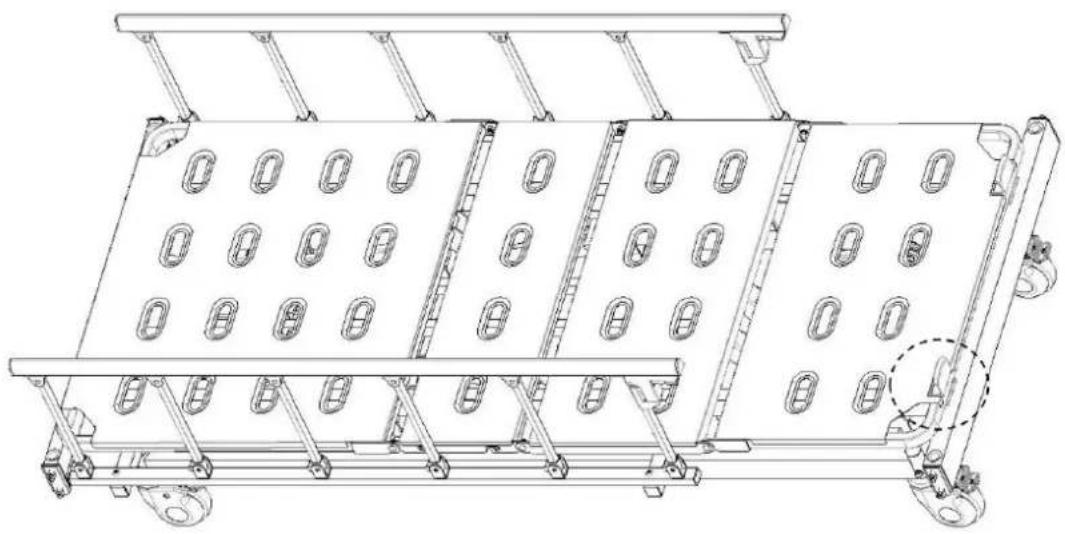

1,4 PP madrasshãllare installation

1
3

4

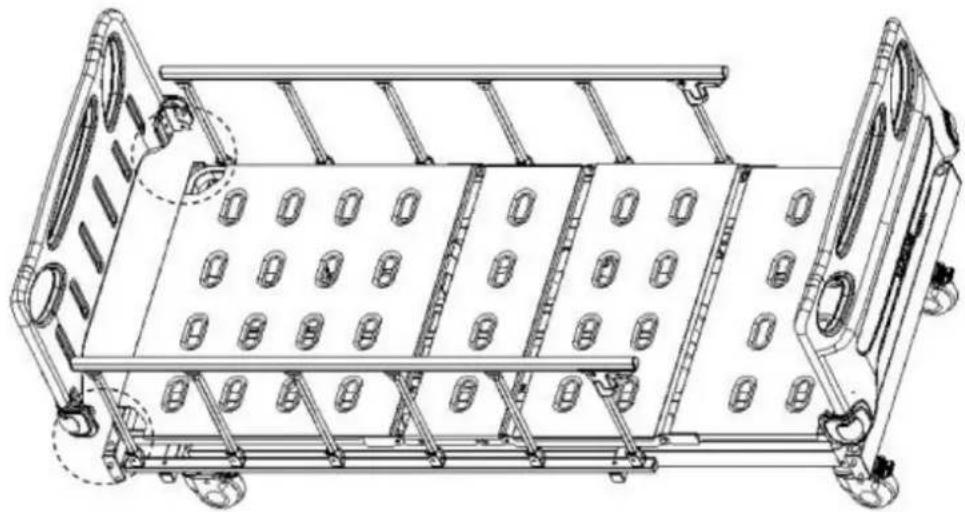

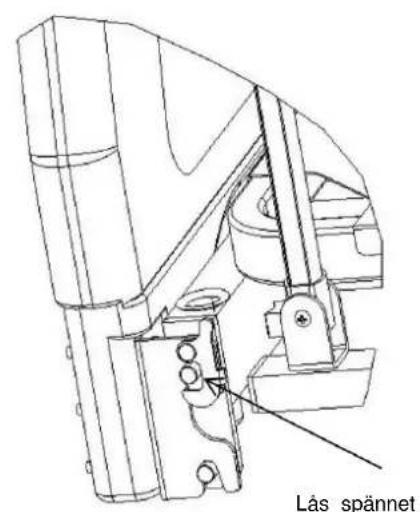

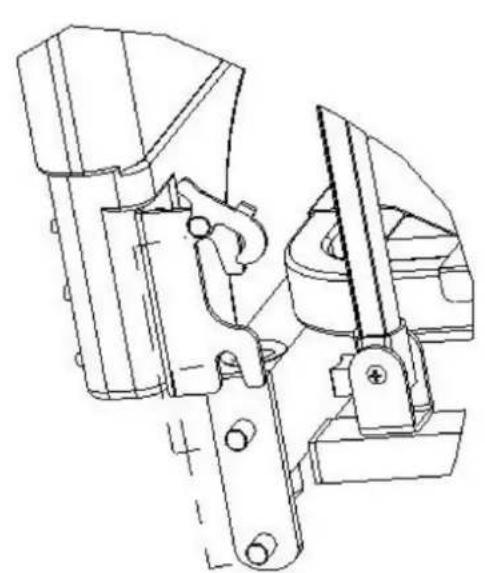

1.5 Monteringsmetod for huvudbräda och fotbräda

(Bilden stämmer inte exakt überens med den verkliga Produkten, endast for installationsinstruktionerna)

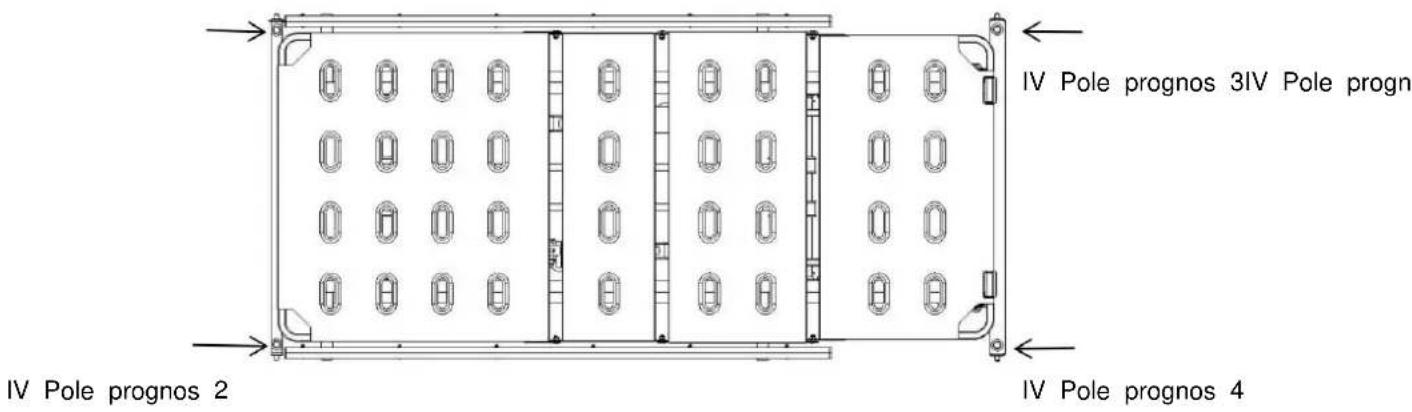

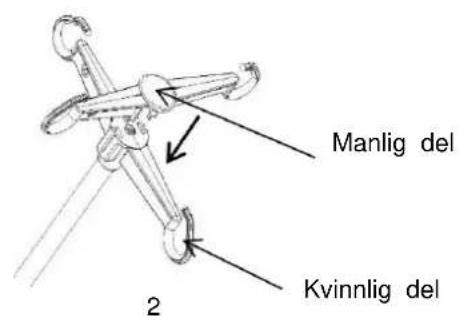

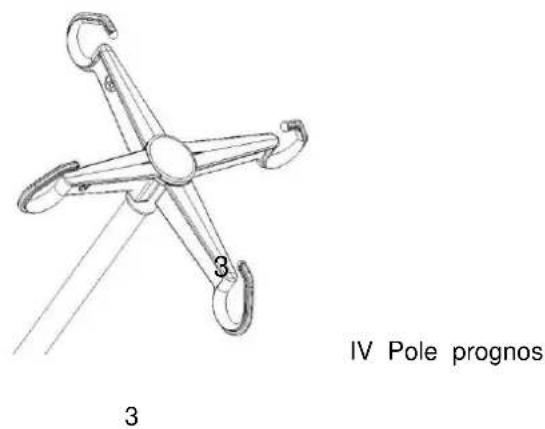

1.6 IV-stängsinstallation

Installation av hondel: Tryck ner plastkrozen (hondelen) pa det y16 mm rostfria stalret.

Installation av handel: Placera plastkroken (handelen) direkt ovanfor hondelen i korsform, och rikta sedan in spannena pa handelen med skarorna pa hondelen och tryck ner. Efter att ha hort ett "klick", kontrollera om spannets andere ar atdragen, om den ar atsittande, slUTFF sedan installationen, om inte, fortssatt att trycka ner tills spannet ar atdraget.

Satt in den installerade IV-stangen vertikalt i IV-stangen. (Pilen pa bilden visar IV-stolpen)

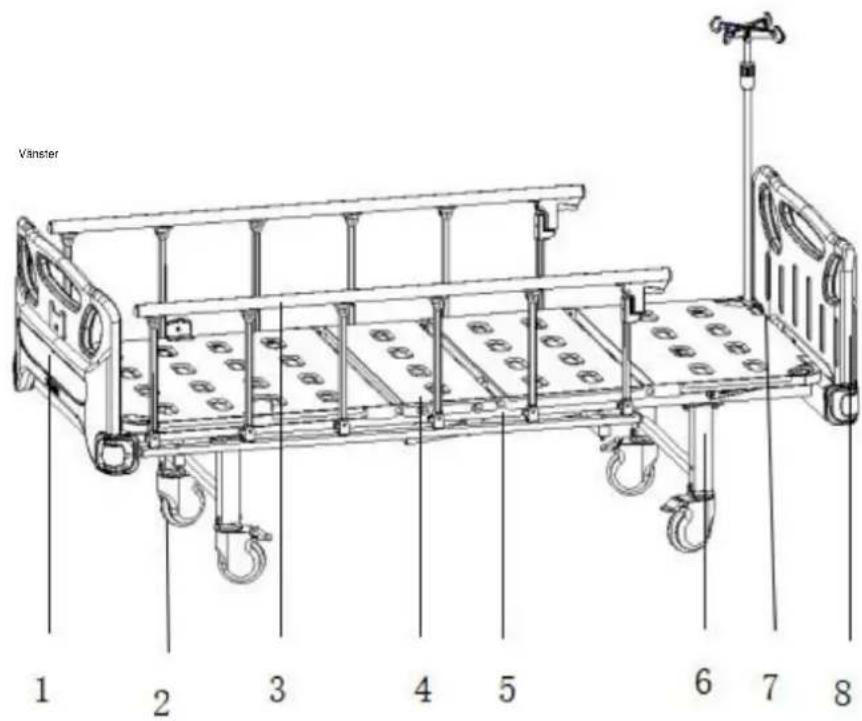

2. Använd method

1-fotsbräda

2-hjul

3-Räcke

4-baddsytbrada

5-Dräneringskrok 6-Sängstomme 7-Madrashållare

8-fots brada

Sängyta storlek	Längd	mm	1920±10
	bredd		820±10
	Sängens lögsta höjdDRV marken		400-710±10
Mätt	Längd		2105±10
	Bredd		980±10
	Höjd		400-710±10
Lutningsinterval	Baksida	/	0-84±5°
	Benbrända		0-47±5°
Vikt	Säker arbetsbelastning	KG	200

2.1 Använd metoden für hjul

När det ligger en patient på sangen ske skyddsracket hojas innan sangen flyttas.

Forutom när sangen maste flyttas maste länkbromsen trampas pa under resten av tiden

tid. Behöver trycka ner alla fyra hjulbromsarna.

2.1.1 Lås hjulet: När du har skjutit sangen till önskat lage, tryck på ON knapp med foten och lås hjulet nar du hör att "klick", som visas i figuren nedan.

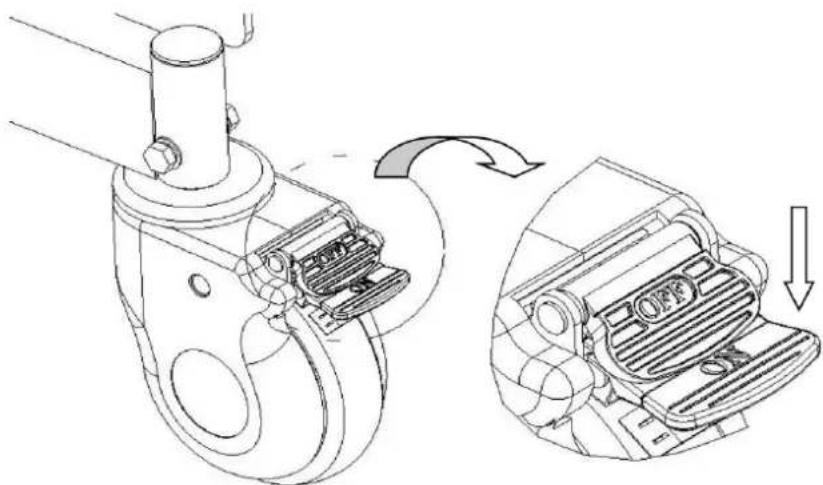

2.1.2 Lås upp hjulet: Tryck på AV-knappen med foten och lås upp hjulet nar du hörett "klick".

2.2 Använd metod für skyddsräcken

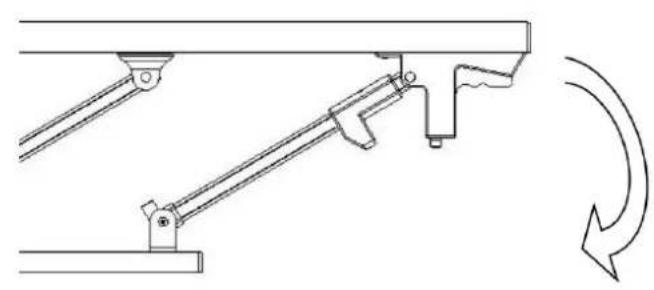

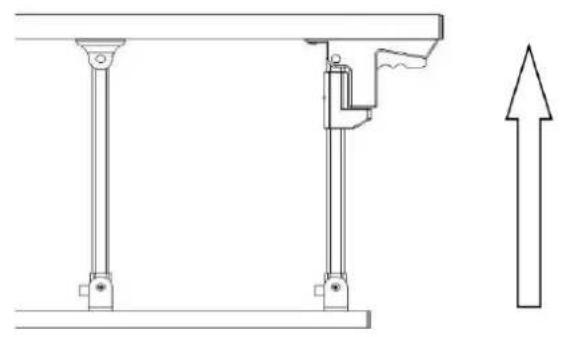

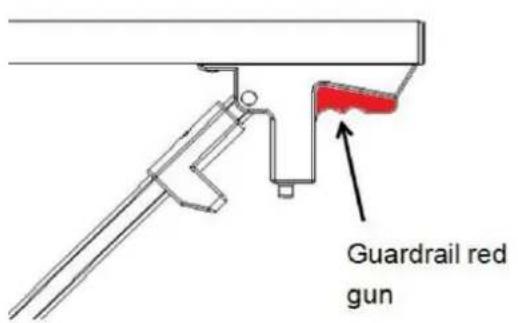

2.2.1 Hõjning och sänkning av skyddsräcket

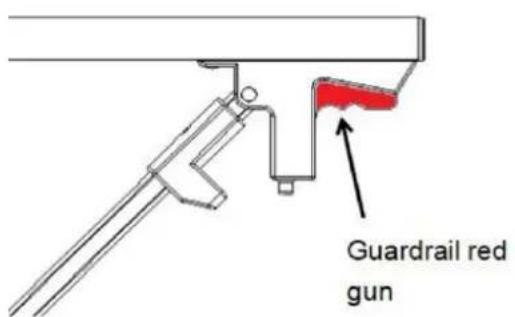

Lyft up skyddsracket: Hall skyddsrackets roda pistol och lyft upp det. När du hör ljudet av "klick", det betyder att skyddsracket ar LAST.

Sank skyddsracket: Hall i skyddsrackets roda pistol och lagg dig langsamnt ner.

2.3 Använd metod für draineringskrokar

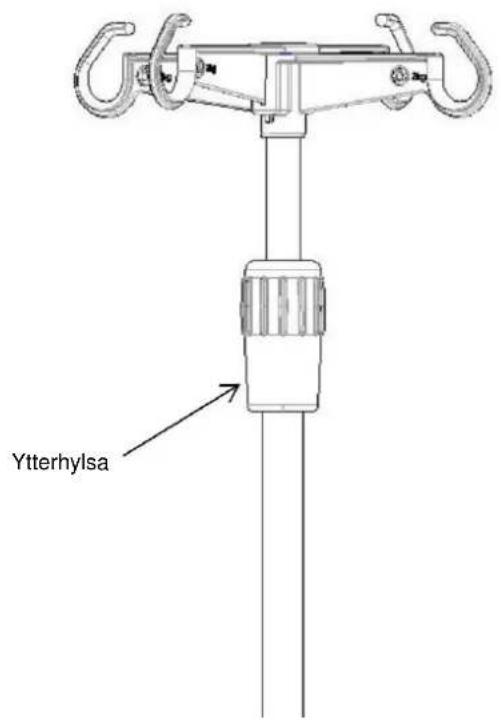

2.4 Använd metoden für IV-stang

Justera hójden pa IV-stången:

1. Lossa Först fösktigt den yttre hylsans urklocka, sätt in innerröret på IV-stången i den yttre hylsa, och justera sedan langden på forlängningsstången upp och ner;
2. Justera sedan önskad langd och dra sedan at den yttre hylsklockan försiktigt. Det maximala lager for varje krok ar 2 kg, totalt 8 kg.

(Höjdustering: 890--1540 mm)

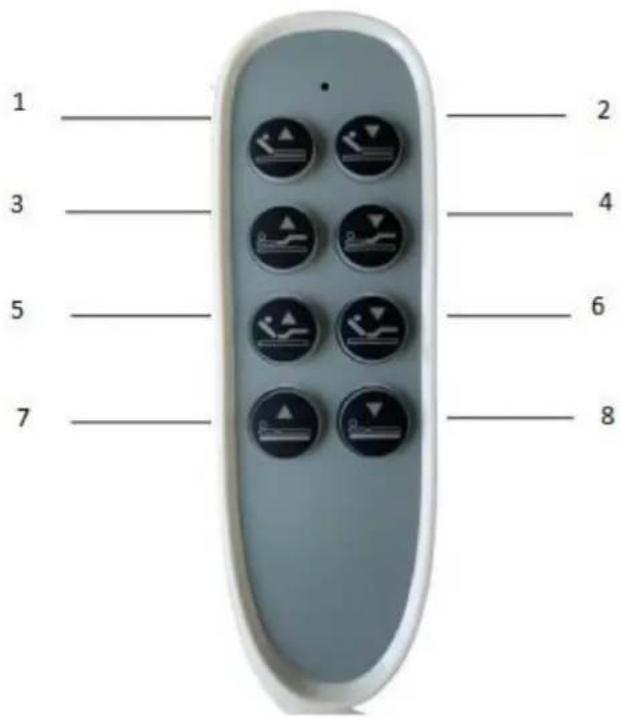

2.5 Använd metod für handkontroll

1: Backup-knapp
2: Tillbaka ned-knapp
3: Ben upp-knapp
4: Ben ned-knapp
5: Rygg- och benkoppling upp
yauto-kontury-knapp
6: Rygg- och benlänk nedat yauto-kontury-knapp
7: Knapp for hela sangen
8: Hel ned-knapp

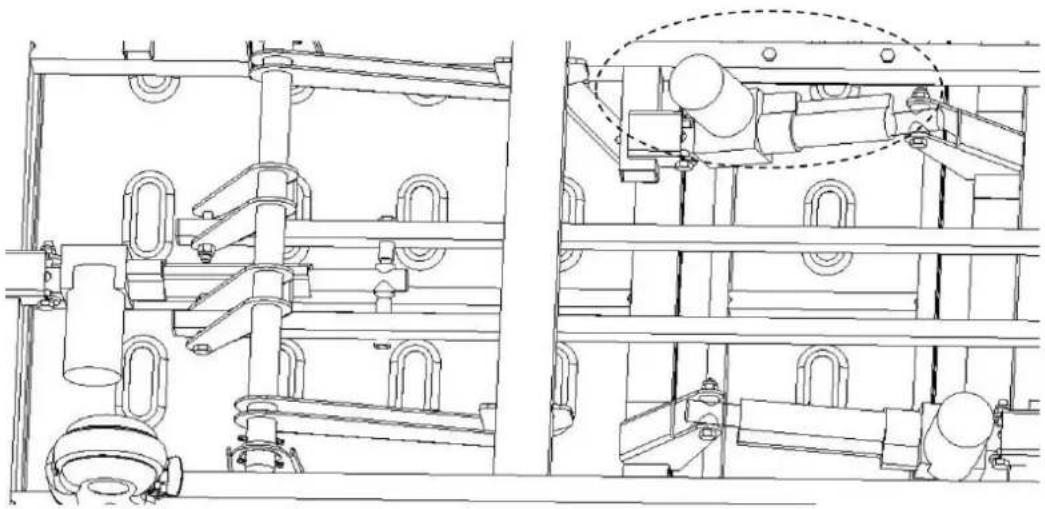

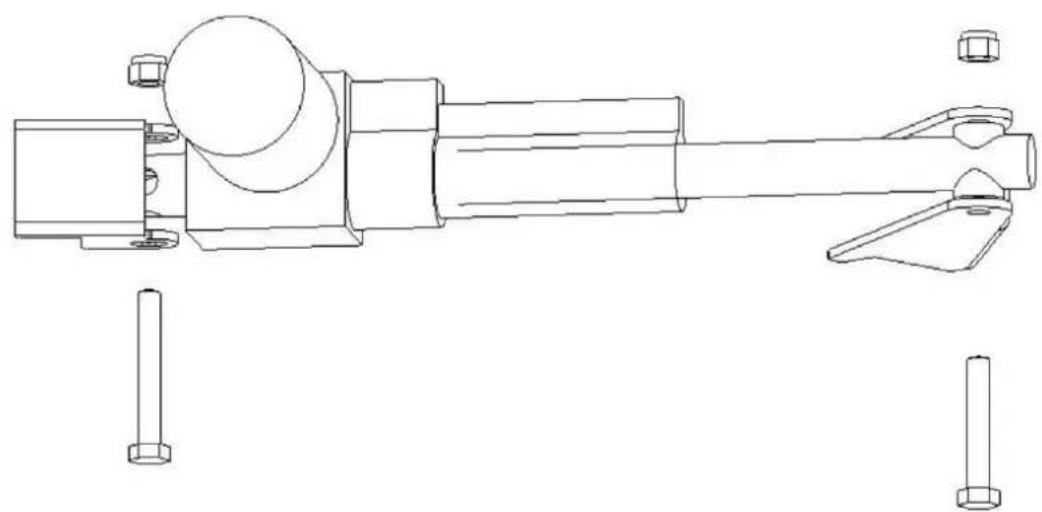

3. Byte av reservdelar och underhall

Använd 2st 17-tums insexnyckelmotor. När

for att skruva loss motorn, ta ut bulten och byt ut

byet er klart, montera bultrarna i den ordning som visas i figuren och anvand skiftnyckeln for att dra at knuten.

4. Uteslutning av fel

Vanliga misslyckanden	Troliga skål	Uteslutningsmetoder
Svårt att flytta hela sängen	1. Hjulen År lately utan lossa bromsen 2. Hjulen År skadad	1. Lossa bromsen, kontrollera 2.1 2. Byt ut hjulet, kontrollera 1.1
Räckeätt att lossa	Skyddsräcket sitter inte fast	Lyft skyddsräcket uppät ingen och slätt handen after att ha hört a "click"
Högt ljud'nar sängbrändan flyttas upp och ner	De rörliga delarna储量 rostade och de smörjningen ötillräcklig	Tillsätt rätt mängd smörjmedel olja vid skarven av rörliga delar
En del av sangen gört det inte arbete	Knappen på handkontrollen misslyckas	Byt ut handkontrollen
Det gört den elektriska sangen fungerar inte	Urkopplad och ingen ström på	Sätt i kontakten och slå på drivà

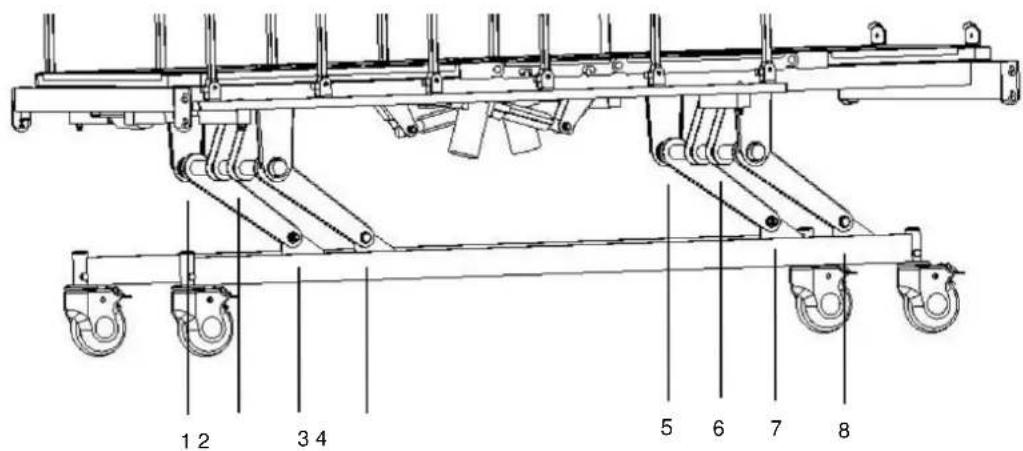

5. Sängunderhäll

1. För att kunna använda sängen på ett säkert satt måste sakerhetsinspektioner göras regelbundet. Genomfor en omfattande inspektion var sjätte manad for att sakerstalla att det inte finns nāgon löshet i anslutningsdelarna och de Funktion av upp&ned for sängen kan manövreras normalt.

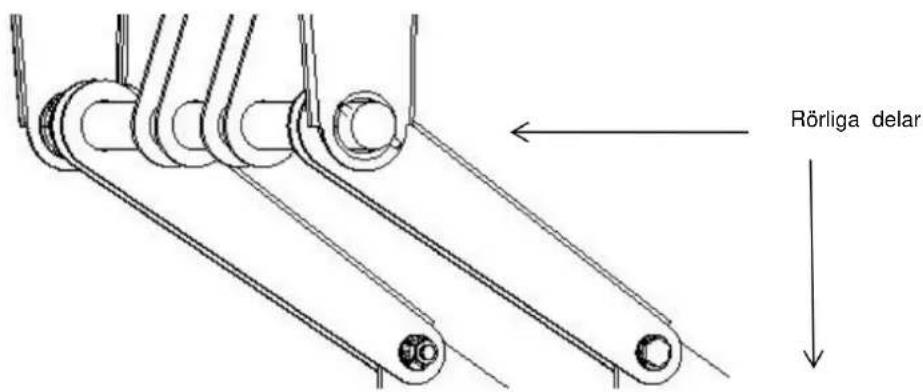

2. Vid lederna av de ota rørliga delarna av båden behövs en læmplig mangd smörjoljaska laggas till vid daglig inspektion; om allvarligt slitage upptacks breden bytas ut omedelbart for att sakerstalla sakerhet, lagg till smorda delar som visas.

1. Undvik att slå i söngen och repa beläggningen pa söngen med vassa foremål.
2. Undvik att andas in fukt i sangen och madrassen, vilketkommen att orsaka rost, onormalt ljud och bakterieuppfdning. Om vatten fastnar, torka av det omedelbart.
3. Nar sangramen aldras och den nar en viss servicetid, som metalldelen av sangen och plastdelarna pa sanggaveln aller fotgaveln, skyddsracket kan atervinnas.

6. Sängstädning

1. Vid rengöring, vrid ur trasan indränkt i neutralt rengöringsmedel utspätt med vatten och torka av den, vrid sedan ur trasan indränkt i vatten for att torka av resterande tvattmedelsingredienser och använd till sist entorrtorka torrt med en trasa.
2. Använd inte flyktiga ämnen (tunnare, flyktiga medel, bensin, etc.), som kan orsaka kemikalier reaktioner och skada sangen.
3. När du använder ett desinfektionsmedel für att rengöra, var noga med att späda det enligt dess specificiterade koncentration innan anvanda. Beroende på desinfektionsmedlets sammansätting kan det korrodera metalldilar, hartsdilar etc., orsakar önskade fenomen som missfargning och deformation. Därfor innehället i desinfektionsmedel rekommenderas enligt följande:

0,05-0,2 % ammoniumkloridesinfektionsmedel

0.05-0.2% klorerade fenyldesinfektionsmodel

0.05% diklofenaketanlosning

0.05-0.2 % natriumhypokloritdesinfektionsmedel

Använd inte röksterilisatorer, autoklaver och använd inte metyl (fenol) für att rengörä sänggaveln och fotända. Det kan orsaka korrosion, missfargning och fösamring.

Observera: Var uppmarksam pa hornen, kanternar nard rengor sangen ell er byter sangklader och skruvar pa ramen for att forhindra repor.

7. Madrassrengöring och unterhäll

1. Undvik att repa tyget med skarpvinklade verktyg ellr knivar nar du anvander det, tack det med lakan ellre rengoringsdynor och rengor den ofta for att skydda den fran torrhet.

2. Rengör madrassen regelbundet med en dammsugare, Madrassöverdrag kan tvattas i 100y.

3. Exponera madrassen ofta for att halla somnen frasch och bekvam, men var noga med att inte exponera madrass for lang.
4. Om tyget av misstag blir fläckigt, se motsvarande rekommenderade rengöringsmetoder i instruktionerna, använd inte fratande kemikalier für att rengöra tyget.
5. Om tuggummit aller andra geléeer av misstagkommen på tyget, torka inte av det med vald. Använd en ispase for att den skal stelna och dra forsiktigt av den.

6. Om traden visar sig vara进展情况 av slitage, dra inte av den for hand, använd en sax for att klippa den tillsammans.

7. Om din beställning inte har en madrass, se kontraktskconfigurationen.

8. Caster-detektering och underhall

1. Kontrollera regelbundet hjulen for att undvika slag aller overbelastning, vilket kommt att skada hjulen.
2. Smörj hjulen eller hjulen på en regelbundet, och frekvensen av tillsatsen bör bestämmasenligt de specifika faktiska användningsforhällandena. I allmehet tillsätts smörjett var sjätte manad.
3. Efter rengoring av hjulutrustningen, var uppmarksam pa att tillsatta fett. Valet av smorjmedel Fett bör baseras pa den faktiska användningsmiljön, speciell hög temperatur och speciell lag temperaturmiljo, och motsvarande smorjfett bör väljas.
4. Det ar forbjudet att tvinga hjulen att bromsa vid inbromsning, vilket kommt att orsaka skador på bromsen system.
5. Slitaget på hjulets däckyta kan upptäckas genom visuell inspektion. En del trad spunnen garn och andra ansamlingar kan lindas runt hjulet, ta bort bultarna och muttrarna på hjulet, rensa upp skräpet och kontrollera om hjulets lager ar skadat. Om delarna inte ar det skadad, kan Återmonteras och användas.
6. Genom att bedöma om hjulet byts ut enligt använd tid, slitage, kan du byta ut hjul och se till att axlarnas bult och muttrar ar väl sammansatta och anslutna. Använd om möjligt en lásbricka eller lásmuttrar for att hjälpa dig medenna process.
7. För hjul utrustade med bromsr ar det nödvändigt att regelbundet kontrollera om bromsarna ar fungerar korrekt. Kontrollera bromsarna en gäng om;dagen erler fore vare användning. For en sjukhussang utrustad med flera bromshjul, endast ett bromshjul kan lásas at gängen vilket gör att du kan forsoka trycka sangen kontrollera ocksà om en av bromsprestanda for varje hjul ar bra. Om Funktionen av bromsen gär sönder på grund av slitage ell skador på hjulen, byt omedelbart ut hjulen och testa sedan igen bromssystem.
8. Om mekanismen i hjulets bromssystem ar skadad och bromsen behover repareras erer byts ut, kontakta var kundserviceavdefning ell er auktoriserade aterforsaljare som tilhandahalls av var

foretag. Varje gäng bromsarna byts ut maste hjulens bromsprestanda testas igen.

9. Räckesunderhäll

1. Kontrollera om sidoskenorna ar korrekt installerade for att forhindra att den ligande patienten flyttar sig och rullar ner.
2. Kontrollera alltid skruvarna for skyddsrackets och vajerns totala position for att forhindra att de lossnar och faller av.
3. Använd de röda plastdelarna på skyddsräckesbrytaren på rätt satt, och använd inte brutalt vald für att Förhindra det fran att skada skyddsräcket.

10.Reservdelssta

Inga.	Namn	Modell nr	Bild	Specification
1	A900/PP/Head fotbräda	SOFJBT010019	Krokavständ: 910*55mm
2	Sidoskena	BKLLGH105931	Vänster sida
3	Sidoskena	BKLLGH105932	Höger sida
4	IV stolpe	SOFJJSY010003	y16-19/benvit
5	5 tums hjul LGPLU101TS014	f24
Fyrkantigt set med 6 hjul	GPSL101TS297	50*50 mm
7	HJ motor 100 LGPDJ101TS575	HJA58/ Slag 100 mm/ Installationsavständ 275 mm
8	HJ motor 150 LGPDJ101TS574			HJA58/ Slag 150 mm/ Installationsavstand 325 mm
9	HJ motor 200 LGPDJ101TS573			HJA58/ Slag 200 mm/ Installationsavstand 375 mm
10	HJ kontrollbox LGPDJ101TS576	/		HJT13E Strömbrytare matning/100-240V/50/60Hz/w hite
11	HJ handkontroll LGPDJ101TS577			HJH18 fjärrkontroll
12	HJ kraftleding LGPDJ101TS578			Rak linje 3m/vit
13	HJ signallinje LGPDJ101TS579			W971 signallinje/vit
14	Dräneringskrok GPSL101TS437			55*61 mm
15	Namnkort	GPSL101TS184		/

Obs: Pá grund av Produktupdateringar kan det hända att delar av originalprodukten inte ar tillgangliga für livet.
(Företaget sakerställer att de söldaprodukterna kan tillhandahalla de delar som behöver bytas ut inom 6 ar after slutet av deras produktion)

11. Förpackning, transport, lagring

1. Paketeringen av elektrisk säng utförs enligt kontraktet aller Produktstandarden.
2. Undvik att rusa ut, vådsamma vibrationer och undvika solljus och regn under transporten av elektrisk säng.
3. Elsangen ske forvaras:
   a) Omgivningstemperatur: +5 +40

b) Relativ luftfuktiget: y 85% .
c) Atmosfärstryck: 70 kPa ~ 106 kPa.
d) Strömspanning: AC 100-220±22V;

e)Strömfrekvens: 50± 5 Hz

1. Utrustningen har intern stromforsorjning och skyddstypen ar typ B.

A)Arbetsspanning:DC24V.
B) Ineffekt: 300VA.
C) Säringsmodell och klassificering: F3AL 250V, 5 × 20mm
D) Arbetsschema: intermittent belastning och kontinuelerlig drift
E) Inträngningsskydd: IPX4
F) Icke-AP/APG-enheter

Symboltolkning:

Notera! Kontrollera filen som foljer med sangen

IPX4 Inträngningsskydd

Klass II ultrusting

Skyddande jordning

12. Service after forsäljning

1. Förvara filerna som medfoljer maskinen och fakturorna ffor denna produkt korrekt, och du behover att presenterera dessa filer nar foretaget utfor garanti och underhall for produits.
2. Om det finns nagra problem i processen att anvanda, vänligen kontaktaVRT foretag i tid, sa att var Foretaget kan ge dig korrekt och snabb teknik support och underhällstjänster i tid satt.
3. Frän och med fösäljningsdatumet, omprodukten ar trasig eller skadad på grund av korrekt installation och användning enligt specificationenkommenprodukten att atnjuta ett árs gratis garantio och livslångt underhäll tjänst med "certifikatet"ller fakturan.
4. Ta inte isär den interna enheten i denna produkt själv für att undvika onödiga skador. Om du upptäcker att användingen paverkas på grund av kvalitetsproblem, ∀nlogen kontakta.Var kundservice avdelning eller var auktoriserade Återförsäljare.
5. Frän inköpsdatum, om den verklogen ar skadad eller inte fungerar normalt på grund av kvalitetsprolem inom etr arkommen foretaget att tilhandahalla användarna en gratis reparation avprodukten. JIANGSU SAIKANG MEDICINISK UTRUSTNING CO LTD.

Korrekt avfallschantering

Denna produit omfattas av bestammelserna i det europeiska direktivet 2012/19/EU. Symbolen sho en kärlkorsad vinge indikerar att Produkten kraver separat sopsamling i Europeiska unionen. Detta gallerprodukten och alla tillbehör Märkta med

denna symbol. Produktier markta som sabana fär inte slängas tillsammans med vanligt hushållsavfall, men maste foras till en insamlingsplats für atervinning av elektriska och elektroniska apparater.

JIANGSU SAIKANG MEDICINISK UTRUSTNING CO LTD.

Importerad till AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd.
