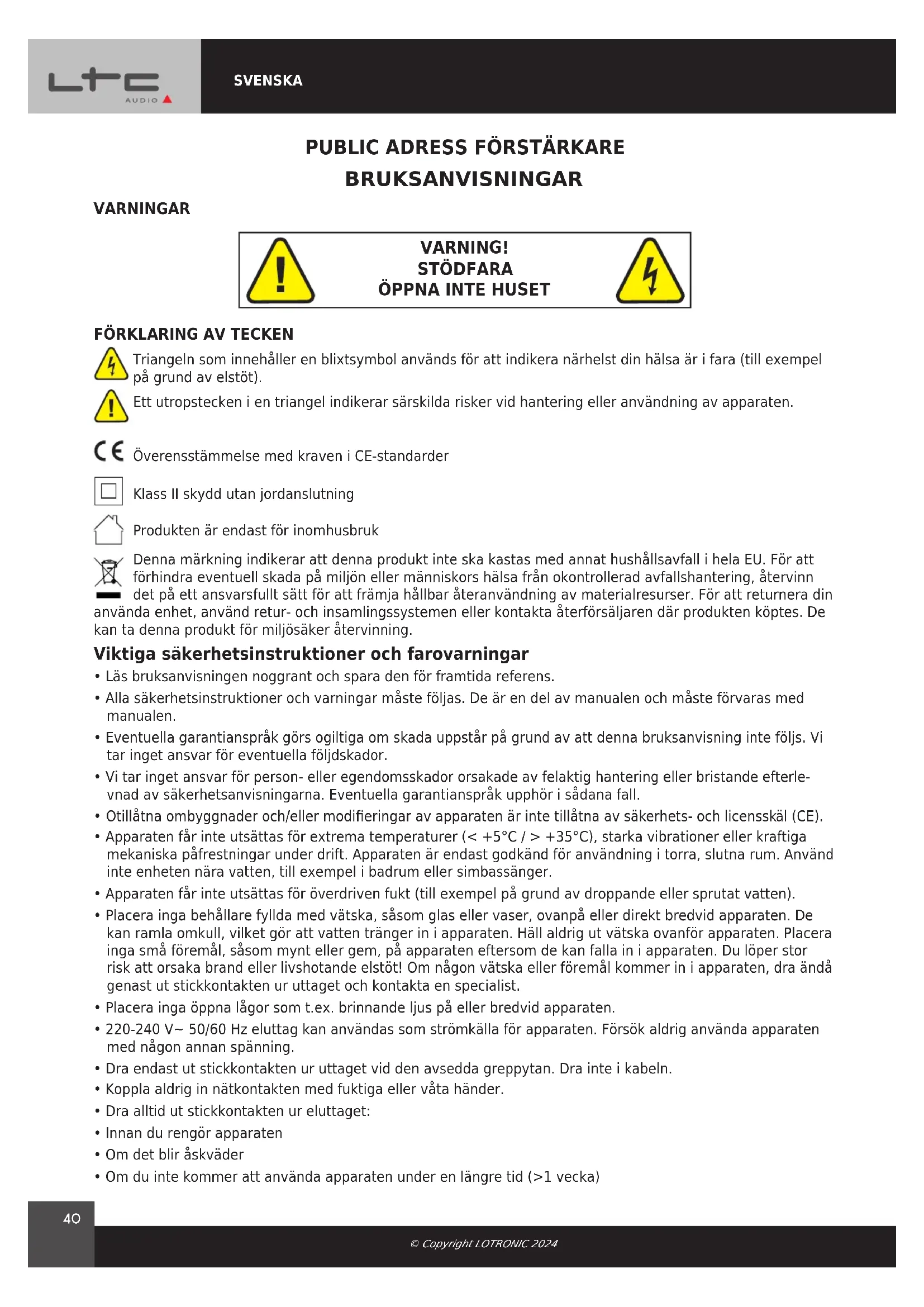

BRUKSANVISNING PAA80BT LTC

Triangeln som innehåller en blixtsymbol används för att indikera närhelst din hälsa är i fara (till exempel på grund av elstöt).

Ett utropstecken i en triangel indikerar särskilda risker vid hantering eller användning av apparaten.

Överensstämmelse med kraven i CE-standarder

Klass II skydd utan jordanslutning

Produkten är endast för inomhusbruk

Denna märkning indikerar att denna produkt inte ska kastas med annat hushållsavfall i hela EU. För att förhindra eventuell skada på miljön eller människors hälsa från okontrollerad avfallshantering, återvinn det på ett ansvarsfullt sätt för att främja hållbar återanvändning av materialresurser. För att returnera din nda enhet, använd retur- och insamlingssystemen eller kontakta återförsäljaren där produkten köptes. De a denna produkt för miljösäker återvinning.

Viktiga säkerhetsinstruktioner och farovarningar

• Läs bruksanvisningen noggrant och spara den för framtida referens.
• Alla säkerhetsinstruktioner och varningar måste följas. De är en del av manualen och måste förvaras med manualen.
• Eventuella garantianspråk görs ogiltiga om skada uppstår på grund av att denna bruksanvisning inte följs. Vi tar inget ansvar för eventuella följdskador.
• Vi tar inget ansvar för person- eller egendomsskador orsakade av felaktig hantering eller bristande efterlevnad av säkerhetsanvisningarna. Eventuella garantianspråk upphör i sådana fall.
• Otillåtna ombyggnader och/eller modifieringar av apparaten är inte tillåtna av säkerhets- och licensskäl (CE).
• Apparaten får inte utsättas för extrema temperaturer (< +5°C / > +35°C), starka vibrationer eller kraftiga mekaniska påfrestningar under drift. Apparaten är endast godkänd för användning i torra, slutna rum. Använd inte enheten nära vatten, till exempel i badrum eller simbassänger.
• Apparaten får inte utsättas för överdriven fukt (till exempel på grund av droppande eller sprutat vatten).

- Placera inga behållare fyllda med vätska, såsom glas eller vaser, ovanpå eller direkt bredvid apparaten. De kan ramla omkull, vilket gör att vatten tränger in i apparaten. Häll aldrig ut vätska ovanför apparaten. Placera inga små föremål, såsom mynt eller gem, på apparaten eftersom de kan falla in i apparaten. Du löper stor risk att orsaka brand eller livshotande elstöt! Om någon vätska eller föremål kommer in i apparaten, dra ändå genast ut stickkontakten ur uttaget och kontakta en specialist.

- Placera inga öppna lågor som t.ex. brinnande ljus på eller bredvid apparaten.

- 220-240 V\~ 50/60 Hz eluttag kan användas som strömkälla för apparaten. Försök aldrig använda apparaten med någon annan spänning.

- Dra endast ut stickkontakten ur uttaget vid den avsedda greppytan. Dra inte i kabeln.

- Koppla aldrig in nätkontakten med fuktiga eller våta händer.

- Dra alltid ut stickkontakten ur eluttaget:

- Innan du rengör apparaten

- Om det blir åskväder

- Om du inte kommer att använda apparaten under en längre tid (>1 vecka)

• Elektriska apparater måste förvaras utom räckhåll för barn. Var särskilt försiktig om barn är närvarande. Barn är inte medvetna om riskerna med att hantera elektriska apparater på ett felaktigt sätt. Barn kan försöka sticka in föremål i apparaten. Det finns en livshotande fara för elstöt.
• Lämna inte apparaten utan uppsikt när du använder den.
• Placera aldrig apparaten på en instabil eller rörlig yta. Människor kan skadas eller apparaten skadas om den faller.
• När du använder ett ställ, se till att det är i ett stabilt läge och transporteras säkert. Installation på ojämna, lutande ytor eller abrupt stopp av stativet under transport kan resultera i att stativet välter eller att apparater faller från eller ur stativet och skadar personer.
• Strömförande komponenter kan exponeras genom att öppna lock eller ta bort komponenter (såvida detta inte kan göras
• utan verktyg). Kontaktpunkter kan också vara live. Om apparaten måste öppnas för att kalibrera, serva, reparera eller byta ut komponenter eller sammansättningar, måste alla dess poler först kopplas bort från alla spänningskällor. Om apparaten måste hållas öppen och under spänning under underhåll eller reparationer, får detta arbete endast utföras av en specialist som är förtrogen med riskerna och gällande föreskrifter.
• Anslut aldrig apparaten direkt efter att den flyttats från ett kallt till ett varmt rum. Det kondensvatten som bildas kan förstöra apparaten eller resultera i en elektrisk stöt. Låt enheten nå rumstemperatur innan du ansluter den. Vänta tills kondensvattnet har avdunstat. Detta kan ta några timmar.
• Placera inte apparaten på mjuka ytor som mattor eller sängar. Täck inte apparatens lufthål. Blockera inte luftcirkulationen med föremål som magasin, dukar eller gardiner. Detta förhindrar bortledning av värme från apparaten och kan leda till överhettning.
• Använd endast apparaten i ett måttligt klimat, inte i tropiska miljöer.
• Alla personer som är involverade i drift, installation och service av apparaten och idrifttagandet måste utbildas och kvalificeras i enlighet med detta och följa denna bruksanvisning.
• Defekta nätkablar får endast bytas ut av fackmän. Risk för stötrisk!
• Om du är osäker på rätt anslutning eller om frågor uppstår som inte besvaras av bruksanvisningen, tveka inte att kontakta support eller en specialist som du väljer. Rådfråga en specialist om du är osäker på funktionsprincipen eller produktens säkerhet.
• Denna produkt överensstämmer med EU:s direktiv om lågspänning (2014/35/EU) och elektromagnetisk kompatibilitet (2014/30/EU) när den används enligt denna bruksanvisning.

KOPPLA UR ENHET: Strömuttaget måste installeras nära utrustningen och vara lättillgängligt.

DRAG

• 100V, 70V spänningsutgång och 4-16Ohm utgång
• Mic 1 har överstyrningsfunktion
• IR fjärrkontroll
• USB/SD-läsare
• Digital FM-RADIO
• Trådlös Bluetooth-mottagare
• 2x MIC-ingång och 2x LINE-ingång
• Mastervolymkontroll, oberoende mikrofon, musikvolymkontroll, bas- och diskantkontroll

1. ANSLUTNING AV FÖRSTÄRKARE

1.1 NÄTSLADDSANSLUTNING

Anslut nätsladden till ett lämpligt eluttag.

1.2 AUX-INGÅNG

Anslut AUX-ingången till en ljudkälla (DVD/CD etc.) via RCA-kabeln.

1.3 USB-INGÅNG

Anslut ett USB-minne eller ett SD-kort till lämplig port. Observera: För USB och SD kommer den senaste ingången att ha prioritet.

FM-ANTENN

Högtalarens jordkabel fungerar som en FM-antenn. Justera högtalarkabelns riktning för att få bättre FM-prestan-da om det behövs.

2.1 KONTROLLER PÅ FRAMPANELEN

1. PRE-knapp #: Peka för att välja föregående låt. Lång tryckning minskar volymen. I FM-läge söker den efter tidigare stationer.
2. MODE-knapp: Ingångsväljare
3. Spela/Paus-knapp ▶
4. NEXT-knapp ▶: Peka för att välja nästa låt/spår. Lång tryckning ökar volymen. I FM-läge kommer den att söka efter nästa station
5. DISPLAY
6. Signal LED
7. CLIP LED
8. POWER LED
9. MIC2 volymkontroll
10. MIC1 volymkontroll
11. MIC1 INPUT (med överstyrningsfunktion)
12. MIC2-ingång
13. PÅ/AV-brytare
14. USB-ingång
15. SD-ingång
16. MUSIC volymkontroll
17. MASTER Volymkontroll
18. MUSIK BASSkontroll
19. MIC BASS-kontroll
20. MUSIC TREBLE-kontroll
21. MIC TREBLE-kontroll

2.2 BAKPANELEN

1. AUX-utgång
2. AUX-ingång
3. Högtalarutgång
4. Nätsladd

VARNING! Impedanshögtalare och spänningshögtalare måste anslutas till tillhörande terminaler annars skadar du förstärkaren!!!

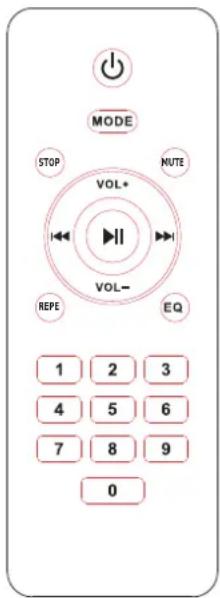

3. FJÄRRKONTROLL

STANDBY/ON: Växlar förstärkaren mellan ON och Standby-läge

MODE: Väljer: USB/SD, BLUETOOTH, FM, LINE-ingångar

STOP: Tryck på denna knapp för att stoppa musikuppspelningen från USB/SD

MUTE: Stäng av ljudet på förstärkaren; Tystningsläget indikeras av att käll- och högtalar-lamporna blinkar. Tryck igen för att avbryta ljudet.

VOL+: Tryck på denna knapp för att öka volymen

VOL-: Tryck för att minska volymen

CH-: Tryck för att välja föregående låt under USB/SD/BT-ingång. Föregående station i FM-läge

▶ CH+: Tryck för att välja nästa låt under USB/SD/BT-ingång. I FM-läge: välj nästa station

▶ : Spela/pausa musik från USB/SD

REPE: Tryck först för att repetera aktuell låt i USB/SD, andra tryckning för att upprepa alla låtar i USB/SD

EQ: Du kan välja mellan 7 förinställda EQ-uppsättningar

Numeriskt spårval

Tryck på numret för önskat spår. Spåret kommer då att spelas automatiskt.

INSTALLERA BATTERIERNA I FJÄRRKONTROLLEN

Ta bort batterilocket från baksidan av fjärrkontrollen enligt bilden och sätt i 2x AAA-batterier för att säkerställa korrekt polaritet

Den här symbolen indikerar att använda batterier inte ska kasseras med hushållsavfallet utan kasseras på rätt sätt i enlighet med lokala bestämmelser.

Batterier får inte utsättas för överdriven värme som solsken, eld eller liknande.

När de interna batterierna inte ska användas, ta bort dem för att undvika skador orsakade av batteriläckage eller korrosion.

OBSERVERA: Risk för explosion om batteriet är felaktigt placerat. Ersätt endast med samma eller motsvarande typ.

WARNING: Svälj inte batteriet. Risk för kemiska brännskador. Förvara nya och gamla batterier utom räckhåll för bam.

Om batterifacket inte stängs ordentligt, sluta använda produkten och förvara den utom räckhåll för barn.

Om du är osäker på om batterierna har svalts eller förts in i någon annan del av kroppen,

4. BLUETOOTH PARNING

Ställ in ingångsläget på BLUETOOTH. SIå på Bluetooth-funktionen på din smartphone. Sök efter en Bluetooth-enhet. Bluetooth-namnet på förstärkaren är BLUETOOTH. Välj förstärkaren och para ihop den. Efter ihopparningen kan du spela upp musiken från din smartphone.

5. VAL AV INGÅNG

1. MP3-INGÅNG

När du ansluter ett USB/SD-medium spelar det upp musiken från USB/SD-enheten automatiskt.

2. AUX-INGÅNG OCH MIC-INGÅNG

Tryck på MODE-knappen för att välja AUX-ingång.

6. SPELA FILER FRÅN USB-PINNET ELLER SD-KORTET

Eftersom USB-industrin utvecklas snabbt, kanske vår förstärkare inte kan läsa alla format. Använd USB-minnen på ≥2GB storlek. Vår förstärkare stöder endast MP3-formatfiler på max. på 320 kb/s. Andra filer kanske inte läses eller spelas upp.

För att optimera prestandan, vänligen lagra endast MP3-låtar i minnet och radera alla andra filer.

Stöder FAT12, FAT16, FAT32 filsystem.

Detta system tillåter endast 99 filer (kataloger) under rotkatalogen. Vänligen skapa inte kataloger under den första katalogen. Förstärkaren kan inte läsa filer i andra kataloger.

a. Om du inte skapar kataloger och lägger alla filer under ROOT DIRECTORY, är fördelen enkel val av låtar i minnet. Besväret är att antalet filer är begränsat till 99.

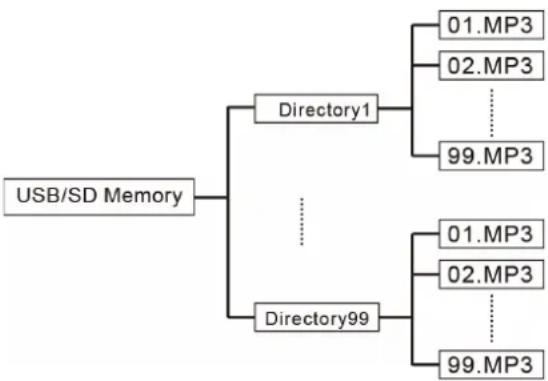

b. Om du skapar kataloger är fördelen att du kan gruppera alla låtar. Maximalt är 99 x 99 låtar.

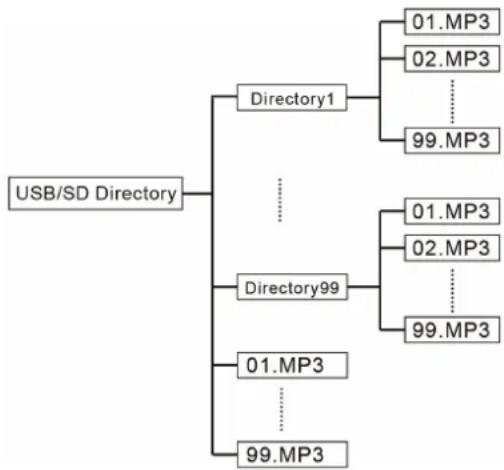

c. Lägg låtar under rotkatalogen och skapa den första katalogen så att du kan lagra 99 x 99 x 99 låtar.

7. SPECIFICATIONER

Uteffekt 80W

Ingångskänslighet ......Mic: ≤7mV

.AUX: ≤400mV

S/N ......AUX: ≥65dB

Frekvenssvar 80Hz - 12kHz (±3dB)

THD ....≤2 % (1kHz normalt tillstånd)

Ljudutgångskänslighet ≥450mV

Tonkontroll ....BASS: ±12dB (100Hz)

Diskanthögtalare: ±12dB (10kHz)

Åsidosätt ...... MIC1-ingång

FM-band 87,5-108MHz

BT-band 2402-2480MHz

Maximalt RF-emissionsvärde på BT 0.39dBm

Strömförsörjning 220-240V\~ 50/60Hz

Strömförbrukning 45W

Mått 244 x 66 x 218 mm

Nettovikt 3,1 kg

