KULLANIM KILAVUZU PAA80BT LTC

TR - Kullanım Kilavuzu - s. 51

FIG. 1.1

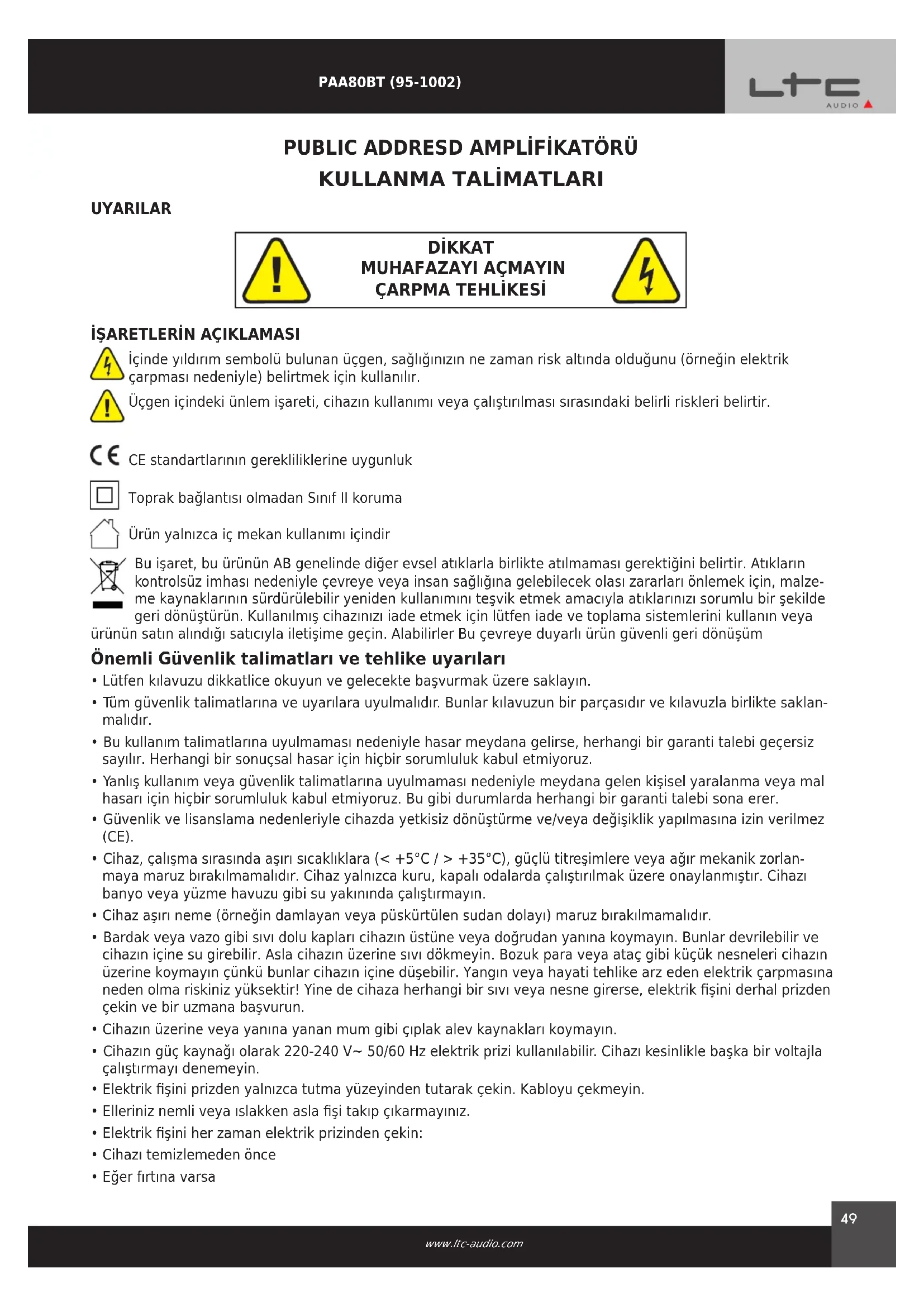

DİKKAT MUHAFAZAYI AÇMAYIN ÇARPMA TEHLİKESİ

İŞARETLERİN AÇIKLAMASI

İçinde yıldırım sembolü bulunan üçgen, sağlığınızın ne zaman risk altında olduğunu (örneğin elektrik çarpması nedeniyle) belirtmek için kullanılır.

Üçgen içindeki önlem işareti, cihazın kullanımı veya çalıştırılması sırasındaki belirli riskleri belirtir.

CE standartlarının gerekliliklerine uygunluk

Toprak bağlantısı olmadan Sınıf II koruma

Ürün yalnızca iç mekan kullanımı içindir

Bu işaret, bu ürünün AB genelinde diğer evsel atıklarla birlikte atılmaması gerektiğini belirtir. Atıkların kontrolsüz imhası nedeniyle çevreye veya insan sağlığına gelebilecek olası zararları önlemek için, malzeme kaynaklarının sürdürülebilir yeniden kullanımını teşvik etmek amacıyla atıklarınızı sorumlu bir şekilde geri dönüştürün. Kullanılmış cihazınızı iade etmek için lütfen iade ve toplama sistemlerini kullanın veya

ürünün satın alındığı satıcıyla iletişime geçin. Alabilirler Bu çevreye duyarlı ürün güvenli geri dönüşüm

Önemli Güvenlik talimatları ve tehlike uyarıları

• Lütfen kılavuzu dikkatlice okuyun ve gelecekte başvurmak üzere saklayın.
• Tüm güvenlik talimatlarına ve uyarılara uyulmalıdır. Bunlar kılavuzun bir parçasıdır ve kılavuzla birlikte saklanmalıdır.
• Bu kullanım talimatlarına uyulmaması nedeniyle hasar meydana gelirse, herhangi bir garanti talebi geçersiz sayılır. Herhangi bir sonuçsal hasar için hiçbir sorumluluk kabul etmiyoruz.
• Yanlış kullanım veya güvenlik talimatlarına uyulmaması nedeniyle meydana gelen kişisel yaralanma veya mal hasarı için hiçbir sorumluluk kabul etmiyoruz. Bu gibi durumlarda herhangi bir garanti talebi sona erer.
• Güvenlik ve lisanslama nedenleriyle cihazda yetkisiz dönüştürme ve/veya değişiklik yapılmasına izin verilmez (CE).

- Cihaz, çalışma sırasında aşırı sıcaklıklara (< +5°C / > +35°C), güçlü titreşimlere veya ağır mekanik zorlan-maya maruz bırakılmamalıdır. Cihaz yalnızca kuru, kapalı odalarda çalıştırılmak üzere onaylanmıştır. Cihazı banyo veya yüzme havuzu gibi su yakınında çalıştırmayın.

- Cihaz aşırı neme (örneğin damlayan veya püskürtülen sudan dolayı) maruz bırakılmamalıdır.

- Bardak veya vazo gibi sıvı dolu kapları cihazın üstüne veya doğrudan yanına koymayın. Bunlar devrilebilir ve cihazın içine su girebilir. Asla cihazın üzerine sıvı dökmeyin. Bozuk para veya ataç gibi küçük nesneleri cihazın üzerine koymayın çünkü bunlar cihazın içine düşebilir. Yangın veya hayati tehlike arz eden elektrik çarpmasına neden olma riskiniz yüksektir! Yine de cihaza herhangi bir sıvı veya nesne girerse, elektrik fişini derhal prizden çekin ve bir uzmana başvurun.

- Cihazın üzerine veya yanına yanan mum gibi çıplak alev kaynakları koymayın.

- Cihazın güç kaynağı olarak 220-240 V\~ 50/60 Hz elektrik prizi kullanılabilir. Cihazı kesinlikle başka bir voltajla çalıştırmayı denemeyin.

- Elektrik fişini prizden yalnızca tutma yüzeyinden tutarak çekin. Kabloyu çekmeyin.

- Elleriniz nemli veya ıslakken asla fişi takıp çıkarmayınız.

- Elektrik fişini her zaman elektrik prizinden çekin:

• Cihazı temizlemeden önce

- Eğer fırtına varsa

• Cihazı uzun bir süre (>1 hafta) kullanmayacaksanız
• Elektrikli aletler çocukların erişemeyeceği yerlerde tutulmalıdır. Özellikle çocuklar varsa dikkatli olun. Çocuklar elektrikli aletleri uygunsuz şekilde tutmanın tehlikelerinin farkında değildir. Çocuklar alete nesneler sokmaya çalışabilir. Elektrik çarpması tehlikesi vardır.
• Cihazı çalıştırırken gözetimsiz bırakmayın.
• Cihazı asla dengesiz veya hareketli bir yüzeye koymayın. İnsanlar yaralanabilir veya cihaz düşerek hasar görebilir.
• Bir raf kullanırken, sabit bir konumda olduğundan ve güvenli bir şekilde taşındığından emin olun. Düz olmayan, eğimli yüzeylere kurulum veya taşıma sırasında rafın aniden durdurulması, rafın devrilmesine veya cihazların raftan düşmesine ve insanların yaralanmasına neden olabilir.
• Canlı bileşenler, kapakları açarak veya bileşenleri çıkararak açığa çıkarılabilir (bu mümkün olmadığı sürece)
• (aletsiz). Temas noktaları canlı da olabilir. Kalibrasyon, servis, onarım veya bileşen veya montajları değiştirmek için cihazın açılması gerekiyorsa, önce tüm kutupları tüm voltaj kaynaklarından ayrılmalıdır. Bakım veya onarım sırasında cihazın açık ve voltaj altında tutulması gerekiyorsa, bu çalışma yalnızca ilgili riskleri ve ilgili yönetmelikleri bilen bir uzman tarafından yapılabilir.
• Cihazı soğuk bir odadan sıcak bir odaya taşidıktan sonra asla doğrudan bağlamayın. Oluşan yoğuşma suyu cihazı tahrip edebilir veya elektrik çarpmasına neden olabilir. Bağlamadan önce cihazın oda sıcaklığına ulaşmasını bekleyin. Yoğuşma suyu buharlaşana kadar bekleyin. Bu birkaç saat sürebilir.
• Cihazı halı veya yatak gibi yumuşak yüzeylere koymayın. Cihazın hava deliklerini kapatmayın. Dergi, masa örtüsü veya perde gibi nesnelerle hava sirkülasyonunu engellemeyin. Bu, cihazdan ısının dağılmasını önler ve aşırı ısınmaya neden olabilir.
• Cihazı sadece ilıman iklimlerde kullanın, tropikal ortamlarda kullanmayın.
• Cihazın çalıştırılması, montajı, bakımı ve devreye alınmasında görev alan tüm kişiler, uygun şekilde eğitilmiş ve kalifiye edilmiş olmalı ve bu kullanım talimatlarına uymalıdır.
• Arızalı şebeke kabloları sadece uzmanlar tarafından değiştirilebilir. Elektrik çarpması tehlikesi!
• Doğru bağlantıdan emin değişeniz veya kullanım talimatlarında yanıtlanmayan sorular ortaya çıkarsa, lütfen destek veya seçtiğiniz bir uzmanla iletişime geçmekten çekinmeyin. Ürünün çalışma prensibi veya güvenliği konusunda şüpheniz varsa bir uzmana danışın.
• Bu ürün, bu kullanım kılavuzuna uygun olarak kullanıldığında Avrupa Düşük Gerilim (2014/35/EU) ve Elektromanyetik Uyumluluk (2014/30/EU) Direktiflerine uygundur.

BAĞLANTI KESME CİHAZI: Elektrik prizi cihazın yakınına yerleştirilmeli ve kolayca erişilebilir olmalıdır.

ÖZELLİKLER

• 100V, 70V voltaj çıkışı ve 4-16Ohm çıkış
• Mic 1'in geçersiz kılma işlevi var
• IR uzaktan kumanda
• USB/SD okuyucu
  • Dijital FM RADYO
• Kablosuz Bluetooth alicısı
• 2x MIC girişi ve 2x LINE girişi
• Ana ses kontrolü, bağımsız mikrofon, müzik ses kontrolü, bas ve tiz kontrolü

1. AMPLİFİKATÖRÜN ÇALIŞMASI

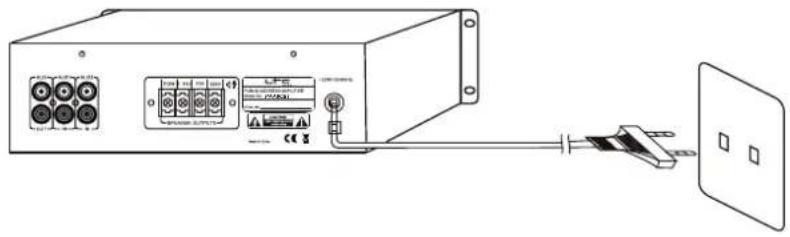

1.1 GÜÇ KABLOSU BAĞLANTISI

Güç kablosunu uygun bir AC prizine takın.

1.2 AUX GİRİŞİ

AUX girişini RCA kablosu aracılığıyla bir ses kaynağına (DVD/CD vb.) bağlayın.

1.3 USB GİRİŞİ

Uygun porta bir USB bellek veya SD kart takın. Lütfen dikkat: USB ve SD için en son giriş öncelikli olacaktır.

FM ANTENI

Hoparlör topraklama kablosu bir FM anteni görevi görür. Gerekirse daha iyi FM performansı elde etmek için lütfen hoparlör kablosu yönünü ayarlayın.

2.1 ÖN PANEL KONTROLLERİ

1. PRE Düğmesi: Önceki şarkıli seçmek için dokunun. Uzun süre dokunulduğunda ses seviyesi düşecektir. FM modunda önceki istasyonları arayacaktır.
2. MODE düğmesi: Giriş seçici
3. ▶|| Oynat/Duraklat düğmesi
4. ➤ NEXT düğmesi: Sonraki şarkı/y/parçayı seçmek için dokunun. Uzun süre dokunulduğunda ses seviyesi artacaktır. FM modunda, sonraki istasyonları arayacaktır.
5. GÖRÜNTÜLEME
6. Sinyal Led'i
7. LED'i KLIPLE
8. GÜÇ LED'İ
9. MIC2 ses kontrolü
10. MIC1 ses kontrolü
11. MIC1 GİRİŞİ (geçersiz kılma fonksiyonu ile)
12. MIC2 girişi
13. AÇMA/KAPAMA anahtarı
14. USB girişi
15. SD girişi
16. MÜZİK ses kontrolü
17. MASTER Ses kontrolü
18. MÜZİK BAS kontrolü
19. MIC BASS kontrolü
20. MÜZİK TİZ kontrolü
21. MİKROFON TİZ kontrolü

2.2 ARKA PANEL

1. AUX çıkışı
2. AUX girişi
3. Hoparlör çıkışı
4. Güç kablosu

UYARI! Empedans hoparlörleri ve voltaj hoparlörleri ilgili terminallere bağlanmalıdır, aksi takdirde amfi zarar görür!!!

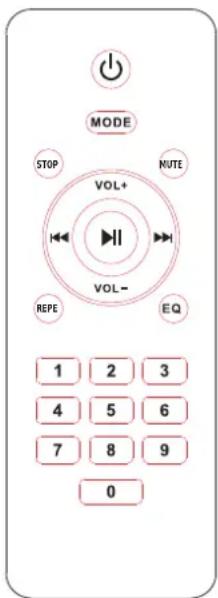

3. UZAKTAN KUMANDA

STANDBY/ON: Amplifikatörü AÇIK ve Bekleme modu arasında değiştirir

MOD: Seçer: USB/SD, BLUETOOTH, FM, LINE girişleri

DURDUR: USB/SD'den müzik çalmayı durdurmak için bu düğmeye basın

MUTE: Amplifikatördeki sesi sessize alın; Sessiz modu, kaynak ve hoparlör LED'lerinin yanıp sönmesiyle belirtilir. Sessizliği iptal etmek için tekrar basın.

VOL+: Sesi artırmak için bu düğmeye basın

VOL-: Sesi azaltmak için basın

CH-: USB/SD/BT girişi altında önceki şarkıyı seçmek için basın. FM modunda önceki istasyon

▶ CH+: USB/SD/BT girişi altında bir sonraki şarkıyı seçmek için basın. FM modunda: bir sonraki istasyonu seçin

▶ : USB/SD'den müzik çalma/duraklatma

REPE: USB/SD'deki mevcut şarkıli tekrarlamak için ilk basis, USB/SD'deki tüm şarkıları tekrarlamak için ikinci basis

EQ: 7 adet önceden ayarlanmış EQ setinden birini seçebilirsiniz

Sayısal parça seçimi

İstediğiniz parçanın numarasına basın. Parça otomatik olarak çalınacaktır.

Uzaktan kumandanın arkasındaki pil kapağını gösterildiği gibi çıkarın ve doğru kutuplara sahip 2x AAA boyutlu pili takın.

PİLLER İÇİN ÖNERİLER

Bu piktogram, kullanılan pillerin ev atıklarıyla birlikte atılması, geri dönüşüm için ayrı toplama noktalarına atılması gerektiğini belirtir.

Pilleri güneş ışığı, ateş ve benzeri aşırı ısı kaynaklarından uzak tutun.

Pil kullanıldığında, pil sızıntısından veya bozulmalardan kaynaklanan hasarları önlemek için pilleri çıkarın.

DİKKAT: Pilin yanlış değiştirilmesi durumunda patlama riski vardır. Yalnızca aynı veya eşdeğer türle verildi.

UYARI: Pili yutmayın. Kimyasal yanık tehlikesi. Yeni ve kullanılan pilleri çocukların erişemeyeceği bir yerde yedekleme.

Pil bölmesi düzgün kapanmıyorsa ürünü kullanmayı bırakın ve çocukların erişemeyeceği bir yerde şifreler.

Pillerin yutulmuş veya parçalanmış herhangi bir yerine sokulmuş olabileceğinden şüpheniz varsa, tedavi yardım isteyin.

4. BLUETOOTH EŞLEŞTİRME

Giriş modunu BLUETOOTH olarak ayarlayın. Akıllı telefonunuzda Bluetooth özelliğini açın. Bir Bluetooth cihazı arayın. Amplifikatörün Bluetooth adı BLUETOOTH'tur. Amplifikatörü seçin ve eşleştirin. Eşleştirmeden sonra akıllı telefonunuzdan müziği çalabilirsiniz.

5. GİRİŞ SEÇİMİ

1. MP3 GIRIŞI

USB/SD medyayı taktığınızda, USB/SD aygıtındaki müzik otomatik olarak çalınır.

2. AUX GIRIŞI VE MIC GIRIŞI

AUX girişini seçmek için MODE düğmesine dokunun.

6. USB STICK VEYA SD KARTTAN DOSYALARI OYNATMA

USB endüstrisi hızla geliştiginden, amplifikatörümüz tüm formatları okuyamayabilir. Lütfen ≥2GB boyutunda USB bellekler kullanın. Amplifikatörümüz yalnızca maksimum 320kb/s hızındaki MP3 formatlı dosyaları destekler. Diğer dosyalar okunamayabilir veya oynatılamayabilir.

Performansı optimize etmek için lütfen hafıza çubuğuna sadece MP3 şarkıları kaydedin ve diğer tüm dosyaları silin.

FAT12, FAT16, FAT32 dosya sistemini destekler.

Bu sistem kök dizinde sadece 99 dosyaya (dizin) izin verir. Lütfen 1. dizinlerin altına dizin oluşturmayın. Amplifikatör ikinci dizinlerdeki dosyaları okuyamaz.

a. Dizin oluşturmaz ve tüm dosyaları ROOT DIRECTORY altına koyarsanız, avantajı hafızadaki şarkıların kolayca seçilebilmesidir. Rahatsızlığı ise dosya sayısının 99 ile sınırlı olmasıdır.
b. Dizinler oluşturursanız, avantajı tüm şarkıları gruplayabilmenizdir. Maksimum 99 x 99 şarkıdır.
c. Şarkıları kök dizine koyun ve ilk dizini 99 x 99 x 99 şarkıyı depolayabileceğiniz şekilde oluşturun.

7. ÖZELLİKLER

Çıkış gücü 80W

Giriş hassasiyeti ...... Mic: ≤7mV

.AUX: ≤400mV

S/N YARDIMCI: ≥65dB

Frekans tepkisi 80Hz - 12kHz (±3dB)

Ses çıkış hassasiyeti ≥450mV

Ton kontrolü ....BAS: ±12dB (100Hz)

Tweeter: ±12dB (10kHz)

Mikrofon öncelikli giriş ..... MIC1

Maksimum RF emisyon değeri 0.39dBm'nin

Güç kaynağı 220-240V\~ 50/60Hz

Güç tüketimi 45W

Boyutlar 244 x 66 x 218 mm

Net ağırlık 3.1kg
