LED-2408 - TV LTC - Gratis bruksanvisning och manual

Produkttyp	LED-TV med inbyggd DVD-spelare
Skärmstorlek	24 tum (diagonal)
Upplösning	1920 x 1080 pixlar (Full HD)
Bildformat	16:9
TV-system	PAL BG/DK/I, SECAM BG/DK L/L'
Digital tuner	DVB-T/T2, DVB-C, DVB-S2
Strömförsörjning	12V DC, 3A (36W)
Ljudutgångseffekt	2 x 3W
Ingångsportar	HDMI, VGA (D-Sub 15-stift), SCART, USB 2.0, RF (75 ohm), Satellit (DVB-S2), Mini AV/YPbPr, Common Interface (CI)
Utgångsportar	Koaxial digital audio (SPDIF), Hörlurar (3,5 mm)
Fjärrkontroll	Infraröd, räckvidd 5 m, vinkel 30° horisontellt, 20° vertikalt, använder 2 x AAA-batterier
Multimediauppspelning	Foto (JPEG), Musik (MP3), Film (MPEG, AVI, etc.), Text (TXT)

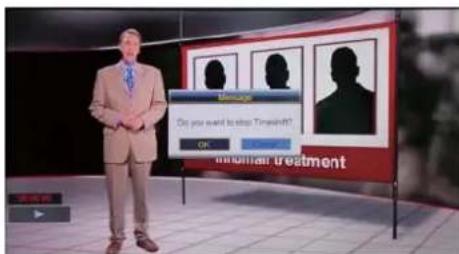

Inspelningsfunktioner	PVR via USB (TS/PS-format), Timeshift, Timerinspelning, EPG-stöd
DVD-spelare	Slot-load, stöder DVD, CD, VCD; NTSC/PAL/MULTI
OSD-språk	Flera språk (inklusive engelska, svenska, etc.)
Rengöringsinstruktioner	Använd en mjuk torr trasa; för envisa fläckar, fuktig trasa med utspätt rengöringsmedel; använd inte lösningsmedel eller bensinbaserade vätskor
Säkerhetsfunktioner	Överbelastningsskydd, ventilationsavstånd 5 cm, automatisk avstängningstimer, barnlås
Medföljande tillbehör	Fjärrkontroll, AAA-batterier, nätadapter, användarmanual
Reparationsmöjligheter	Inga användarservicebara delar inuti; endast kvalificerad servicepersonal
Miljöefterlevnad	WEEE, RoHS

Vanliga frågor - LED-2408 LTC

Hur sätter jag på TV:n?

Tryck på Power-knappen på TV:n eller Standby-knappen på fjärrkontrollen. För att stänga av, tryck på samma knapp igen.

Hur ansluter jag externa enheter?

Använd HDMI-, VGA-, SCART- eller USB-portarna. Tryck på INPUT på fjärrkontrollen för att välja källa.

Varför finns det ingen bild eller ljud?

Se till att TV:n är ansluten och påslagen. Kontrollera antennanslutningen och prova en annan kanal. Kontrollera också att ingångskällan är korrekt.

Fjärrkontrollen fungerar inte. Vad ska jag göra?

Kontrollera om det finns hinder mellan fjärrkontrollen och TV:n, se till att du är inom 5 m räckvidd och byt batterier om de är svaga. Rikta fjärrkontrollen mot IR-mottagaren.

Hur spelar jag in TV-program?

Sätt i en USB-enhet, tryck på REC för att starta inspelning i DTV-läge. Du kan även ställa in timerinspelningar via menyn Feature > PVR/Timeshift.

Hur ställer jag in kanaler?

Gå till Menu > Channel, välj Auto Search för DTV/ATV, eller Satellite System för satellit. Välj ditt land och anslutningstyp.

Hur använder jag DVD-spelaren?

Tryck på INPUT och välj DVD-läge. Sätt i en skiva med etiketten uppåt; den laddas automatiskt. Använd DVD-knapparna på fjärrkontrollen för uppspelning.

Bildkvaliteten är dålig. Hur kan jag förbättra den?

Kontrollera antennanslutningar, justera Picture Mode i OSD-menyn och se till att kanalen är inställd. Försök minska Noise Reduction om signalen är svag.

Hur återställer jag TV:n till fabriksinställningar?

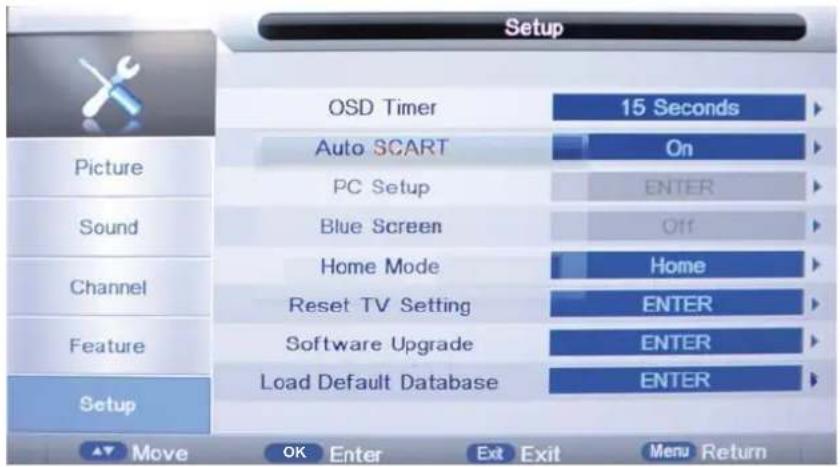

Tryck på MENU, gå till Setup > Reset TV Setting och bekräfta. Detta rensar alla användarinställningar.

Var kan jag ladda ner användarmanualen?

Manualen finns gratis på notice-facile.com i PDF-format. Du kan också begära en översatt version via e-post.

BRUKSANVISNING LED-2408 LTC

19"/22"/24" HD LED TV med DVB-T2/-S2 & DVD-spelare LED-1908 g.9 / LED-2208 g.9 / LED-2408 g.9

Läs hela manualen till TV:n innan den används och spara manualen för att läsa igen senare.

Innehåll

Varning	1
Säkerhetsinformation	2
Tillbehör & specifikationer	3
Produktbeskrivning	4
Anslutningar	5
Fjärrkontroll	6-7
Grundläggande användning	8
OSD-meny	9-17
1. Bildmeny	9
2. Ljudmeny	10
3. Kanalmeny	11-14
4. Funktionsmeny	15-16
5. Inställningsmeny	17
Multimediaanvändning 18-20
Inspelning 21-23
DVD-användning	24-31
Enkel felsökning	32

Varning

Denna symbol indikerar att det finns farlig spänning och en risk för elektriska stötar i denna enhet.

Denna symbol visar att det finns viktiga underhållsinstruktioner i manualen som medföljer denna enhet.

Korrekt avfallshantering för denna produkt

(Elektriska och elektroniska produkter (WEEE)

Produkten är utvecklad och tillverkad av högkvalitativa material och komponenter som kan återvinnas och återanvändas.

Denna symbol betyder att elektrisk och elektronisk utrustning bör kasseras separat från hushållsavfallet. Kassera denna utrustning på din lokala återvinningscentral.

Snälla hjälp oss att bevara miljön vi lever i!

Denna enhet är CE-märkt i överensstämmelse med EU-direktiv

Denna enhet är ROHS-märkt i överensstämmelse med EU-direktiv

För att säkerställa tillförlitlig och säker drift av denna utrustning, läs noga alla anvisningarna i denna bruksanvisning, särskilt säkerhetsanvisningarna nedan.

Info

Innan inkoppling till AC eller DC källa sker, se till att rätt strömadapter används.

Om du skulle vara osäker kontrollera med din lokala handlare eller kontakta [e-mail].

Elsäkerhet

• För att förhindra överbelastning, dela inte eluttag med alltför många andra utrustningsenheter.
• Använd aldrig din LED TV/monitor om strömsladden har blivit skadad. Lägg ingenting på sladden, låt den inte heller vara klämd.
• Se till att sladden är placerad på ett sådant sätt att man inte kan snubbla på den.
• Håll alltid i kontakten när du drar ut kontakten ur eluttaget, inte i sladden.
• För att skydda apparaten under åskväder dra ur nätsladden och koppla ur antennen. Varning: Rör inte antennens RF-kontakt.
• Utsätt inte LED TV/monitorn för vatten. Använd inte i fuktiga områden såsom badrum, ångande kök eller simbassänger. Skulle LED TV/monitorn bli blöt, koppla ur strömkabeln och kontakta auktoriserad servicepartner.

- Dra ut kontakten omedelbart och kontakta auktoriserad servicepartner om:

• Nätkontakten eller sladden är skadad.
• Vätska spillts på apparaten, eller om den av misstag utsatts för vatten eller fukt.
• Något av misstag tryckts in i ventilationshålen.
• Apparaten inte fungerar normalt.
• Ta inte bort höljet, det gör garantin ogiltig. Endast auktoriserad serviceverkstad får göra ingrepp i LED TV/monitorn!
• För att undvika batteriläckage, ta bort förbrukade batterier ur fjärrkontrollen.
• Öppna inte och släng inte uttjänta batterier på öppen eld.

Säkerhet

• Det finns ventilationshål i LED TV/monitorn som är till för att förse enheten med god ventilation, detta för att undvika överhettning. Dessa öppningar får inte blockeras. Placeras LED TV/monitorn i ett skåp, se till så att enheten får tillräckligt med ventilationsutrymme (minst 5 cm fritt runt hela enheten).
• Utsätt inte skärmen för skakningar eller tryck då detta kan skada de interna kretsarna. Undvik att tappa fjärrkontrollen.
• Rengör inte tv:n med några kemiska vätskor så som alkohol, T-sprit, klorin, aceton etc. Detta kan skada panelen. Använd en mjuk torr trasa. För envisa fläckar kan du använda en fuktig trasa med utspätt diskmedel.

Tillbehör & specifikationer

* Obs: Konfigurationen av komponenterna kan se annorlunda ut från följande illustration

Specifikationer

• TV-system
• Bildskärm
• Upplösning
• Antenningång
• Uteffekt ljud
• Strömförbrukning
  PAL BG/DK/I SECAM BG/DK L/L'
  19"/22"/24" tum (diagonalt)
  1366X768 / 1920x1080
  75 Ω (unbalanced)
  2x3W
  12V --- 3A 36W

Fjärrkontroll

Typ infrared

Distans 5m

1. IR-mottagare: Tar emot IR-signaler från fjärrkontrollen.

Indikator för på/stand by: Tryck på ⏻ för att sätta på/stänga av.

IIndikatordiod tänd (röd)

Standbyläge

Indikatordiod tänd (grön)

Start

Fjärrkontrollens signal kan tas emot från upp till 8m rakt framför kommunikationsfönstret och en vinkel på 30 grader vänster och höger och 20 grader över och under kommunikationsfönstret.

INPUT: Tryck för att välja källa.

MENU: Tryck för att visa OSD-menyn, tryck igen för att lämna menyn.

CH + / CH-: Tryck för att skanna igenom kanalerna.

De kan också användas för att flytta ner/upp i OSD-menyn.

VOL + / VOL-: Tryck för att justera volymen.

De kan också användas för att flytta vänster/höger i OSD-menyn.

VOL + knappen kan användas för att hoppa framåt till nästa meny.

PLAY: Spela upp/pausa den skiva du spelar.

EJECT: Mata ut skivan.

POWER: Slå på/stänga av TV-apparaten.

Tunisia:Turn on/standby the TV set.

POWER: Anslut nätadaptern.

VGA: För PC display. Anslut D-Sub 15 stift kontakten från analog utgång på datorn.

PC in: Anslut ljudutgång från datorn.

SCART: Anslut SCART kabel från t.ex. VCR eller annan utrustning.

DVB-S2: Anslut en satellitantenn för satellitmottagningsignal.

RF: Anslut antenn med 75 Ohm koaxialkabel för att ta emot tv-signal.

Coax: Digital utgång till AV-receiver.

HDMI: Anslut HDMI-kabel från DVD eller annan utrustning.

USB: Anslut USB-enhet för multimedia.

Headphone: Anslut den till dina hörlurar eller annan ljudutrustning.

Common Interface: Cl-kortplats.

Mini YPbPr: Anslut YPbPr till videoutgången på DVD med medlevererad kabeln.

MINI AV: Anslut audio- & video-utgången från DVD med medlevererad kabeln.

(Audioanslutningen använd tillsammans med YPbPr anslutningen).

Fjärrkontrollen använder infraröd signal (IR). Rikta den mot framsidan av LED-TV:n.

I alla vinklar och avständ fungerar kanske inte fjärrkontrollen korrekt.

: Slå på TV:n/sätt TV:n i standby.

MUTE: Tryck för att stänga av ljudet, tryck igen eller tryck på VOL + för att slå på ljudet.

PICTURE: Välj bildläge.

ASPECT: Ändrar visningsläget på skärmen.

SLEEP: Avstängningstimer (till standbyläge).

SOUND: Välj ljudläge.

Tryck på 0-9 för att välja en TV-kanal direkt när du tittar på TV.

Gå till föregående kanal.

DISPLAY: Visa information om det aktuella läget.

INPUT: Visa menyn med inkälla.

MENU: Systeminställningsmeny.

EXIT: Lämna OSD-menyn.

PILKNAPPAR (▲/▼/◄/►/OK)

Möjliggör navigering i menyerna på skärmen och ändring av systeminställningarna efter önskemål

VOL+/-: Ställ in rätt volym.

CH▲/▼: Bläddra bland kanalerna.

EPG: Visa den elektroniska programguiden utanför menyläget endast i DTV-läge.

TV/RADIO: För att växla till TV eller Radio stat i DTV-läge.

▲: Mata in/ut DVD-skivan.

PVR/DVD

REC: Starta inspelning av ett program i DVB-läge.

▶II: Spela/Pausa i program.
: Föregående kapitel.
▶▶: Nästa kapitel.
■ : Stoppa program.
◄◄: Snabbspola bakåt.
▶: Snabbspola framåt.

TV/TXT: Slå på/stäng av text-TV.

CANCEL: Avbryt visning av text-TV.

REVEAL: Visa dold text.

INDEX: Gå till innehållssidan.

HOLD: Stanna eller fortsätt på den aktuella länkade sidan.

SIZE: Tryck för att se övre halvan av sidan i dubbel storlek. Tryck igen för att se nedre halvan av sidan i dubbel storlek. Tryck en tredje gång för att visa sidan i normal storlek.

SUBPAGE: Tryck för att öppna länkade sidor och tryck igen för att avbryta.

D.PRO: Redigera programm och spela.
D.REP: Repeterar uppspelning av titel eller kapitel.
D.GOTO: Spela din favorit titel / kapitel / spår.
D.SLOW: Spela DVD-program med låg hastighet.
D.ZOOM: Justera bildstorlek i DVD-läge.
D. TITLE: DVD-titel.
D.SET: DVD-system setup.
D.MENU: DVD spellista / skivmeny.
D.SUB: Slå på / av textningen visas i DVD-läge.
D-LAN: Välj språk för DVD-skiva.

Grundläggande användning

Slå på/av TV:n

1. Anslut till elnätet med adaptern.
2. • Slå på TV:n:
     Tryck på ⏻ -knappen på TV:n eller fjärrkontrollen.
3. Stänga av TV:n:
   Tryck på ⏻ -knappen på TV:n eller fjärrkontrollen.

Välja inkälla

Tryck INPUT-knappen på TV: n eller fjärrkontrollen för att visa menyn för ingångskällor. Använd knapparna CH +/- TV:n eller ∧∨ knapparna på fjärrkontrollen för att välja ingångskälla, Tryck på OK-knappen på fjärrkontrollen.

Obs: Innan du väljer ingångskälla, se till att alla anslutningar är förberedda.

Grundläggande användning av OSD-menyn

Tryck på MENU-knappen för att visa OSD-menyn:

Använd ∧/ ∨-knapparna för att välja huvudmenyn, Main menu. Välj OK för att nå undermenyn. Använd piltangenterna upp och ner i undermenyn för att välja funktion. Välj OK för att nå inställningarna och använd sedan piltangenterna höger/vänster för att välja inställning och sedan OK.

* (Tryck MENU eller < gå tillbaka i menyn.)
* (Tryck EXIT för att lämna menyn.)
Notera: Inställningarna kan enbart göras med signal.
Använd tipsen som visas i nedre delen av OSD fältet.

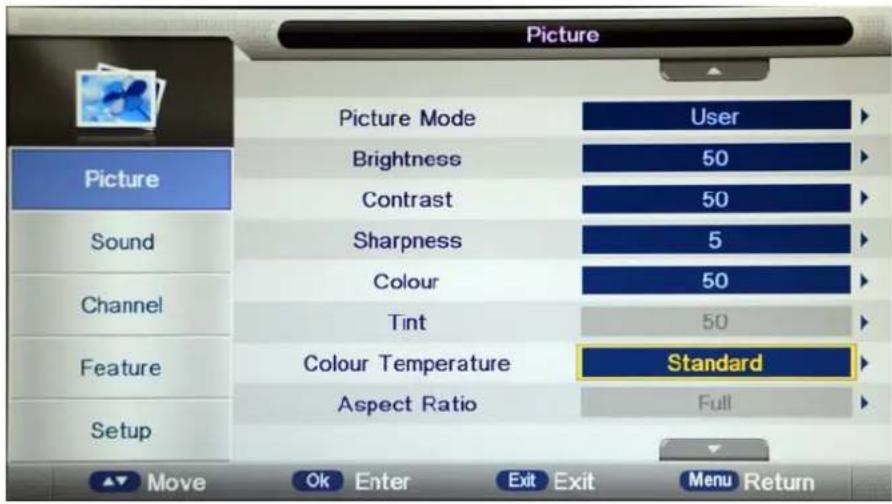

1. Bildmeny

Bildläge: Välj önskat bildläge: Dynamisk, Standard, Mild och Personlig.

Ljusstyrka: Justerar ljusstyrkan i bilden.

Kontrast: Justerar kontrasten i bilden.

Skärpa: Justera skärpan i bilden (Grått i VGA/PC läge fungerar ej).

Färg: Justera bildens färg från svart och vitt.

Färgton: Kontroll av färgton (NTSC-läge).

Färgtemp: Välj ett optimalt läge färgtemperatur för att passa dina ögon. Välj mellan Varm, Kall & Standard.

Bildförållande (aspect ratio): Välj mellan de olika bildformaten för skärmen, från 4:3,16:9, Zoom1, Zoom2 eller Panorama osv.

Brusreducing: Ange alternativ för att minska bildbrus. Välj mellan Av, Låg, Mellan och Hög.

2. Ljudmeny

Beskrivning

Ljudläge: Välj önskat ljudläge: Standard, Film, Musik, Tal och Personlig.

Bas: Justera nivån av lågfrekventa ljud.

Diskant: Justera nivån för de högfrekventa ljud.

Balans: Justera ljudet mellan vänster och höger högtalare.

Surround: Slå på/stänga av surroundfunktionen.

Auto Volume Level (AVL): När funktionen är på kommer volymen upprätthållas för alla källor.

SPDIF: Välj SPDIF-läge för TV, AV, PCM eller Auto.

Audio Description: Välj menyn Audio Description för att slå på/av funktionen och justera volymen.

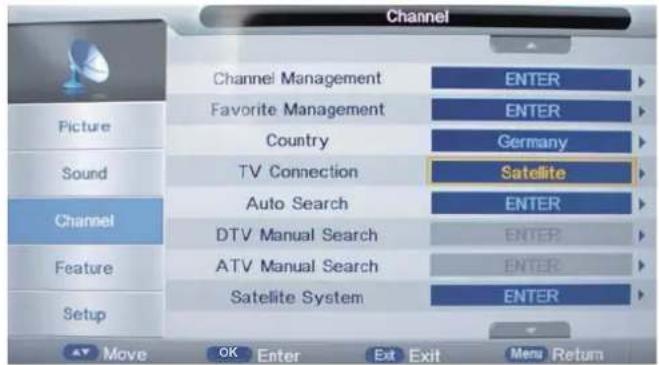

3. Kanalmeny (i ATV-/DTV-läge)

Beskrivning

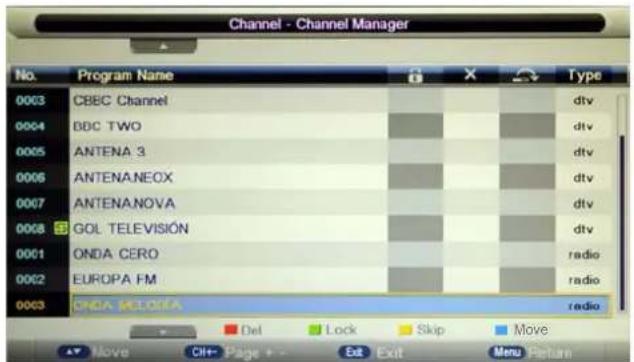

Kanalredigering: Gå till menyn Kanalredigering (Channel management) för att redigera kanalerna.

Radera: Tryck RÖD knapp för att markera de kanaler du vill ta bort, bekräfta.

Lås: Användaren måste aktivera lås "Lock enable" (Feature-Lock-Lock enable) med ON för att aktivera denna funktion. Tryck GRÖN knapp för att låsa eller Abryta (läsa upp) kanalen.

Användaren måste ange lösenord för att visa programmet.

Hoppa över (Skip): Tryck på GUL knapp för att hoppa över kanalen eller avbryta inställningen. Din TV kommer att hoppa över kanalen automatiskt när du använder CH+/- för att visa kanalerna.

Flytta (Swap): Tryck BLÅ knapp för att markera kanal, tryck på ∧/ ∨ för att flytta kanalen till önskad position, och tryck på OK för att slutföra flyltten.

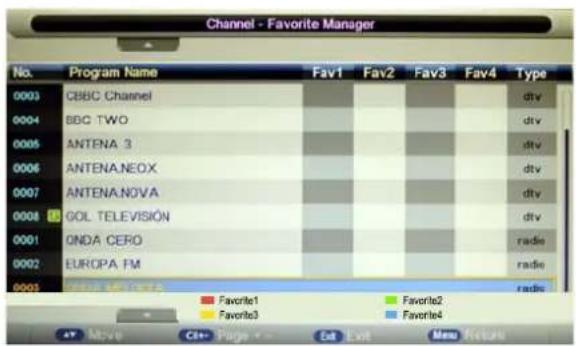

Favoriter: Lägg till eller ta bort favoritkanaler på färgknapparna. Upp till fyra favoritlistor är tillgängliga.

RÖD-FAV1, GRÖN-Fav2, GUL-Fav3, BLÅ-Fav4.

OSD-meny

Land: Välj land.

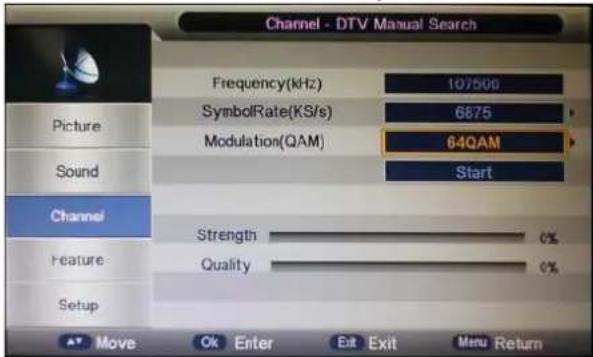

TV-anslutning: Välj DTV-typ. Välj mellan antenn(DVB-T), kabel (DVB-C), satellit (DVB-S2).

När föräldrakontroll är aktivterat anger du lösenordet (lösenord finns i funktionsmenyn) för att starta automatisk och manuell sökning.

Automatisk sökning: Tryck på OK-knappen för att öppna menyn Auto Search, välj sökläge, och tryck på OK för att starta den automatiska sökningen.

Anmärkning:

1. ALL: Automatiskt kanalsökning för DTV, ATV och Radio.
   DTV: Automatiskt kanalsökning för DTV och radio.
   ATV: Automatiskt kanalsökning för ATV.

2. När automatisk sökning pågår kan du trycka på MENU-knappen för att stoppa och återvända till föregående meny.

DTV Manuell sökning: Välj menyn DTV Manual Search.

Tryck på ∧ / ∨ för att välja "Kanal", och tryck på </> för att välja kanal.

Tryck sedan på ∧ / ∨ för att välja "Start", och tryck på </> för manuell sökning.

C-BVDT-BVD

ATV Manuell sökning: Välj menyn ATV Manual Search.

Aktuell kanal: Välj aktuell kanal för manuell sökning.

Sök: Tryck på OK-knappen för att öppna menyn Sök. Sök manuellt frekvensen med knapparna </>.

Fininställning: Tryck på OK-knappen för att öppna menyn Fininställning, och finjustera frekvensen med knapparna </>.

Färg/Ljudsystem: Välj Färg/Ljudsystem för programmet.

Satellitsystem

Tryck på knapparna ^∧ / ∨ för att välja "TV Connection" och ställ in den på "Satellite".

Välj "Auto Search" enligt nedan:

Alternativen i automatisk satellitsökningsmenyn visas i följande tabell

Val	Värde
Sök Läge Förinställd, Nätverkssökning, Full sökning
Satellit 65 satellits	sökning (3 personliga inställningar)
Sändnings Typ Alla	sändningar, Fria sändningar
Kanal Typ Alla, endast TV

OSD-meny

Satellitsystem

Tryck på knapparna ^∧ / ∨för att välja "TV Connection", och ställ in den på "Satellite".

Tryck på knapparna ∧ / ∨ för att välja "Satellite System" enligt nedan.

Alternativen i Satellite List Menu visas i följande tabell:

Satellite	Transporder		ASTRA 1E1G3A
0002 ASTRA 1H,1KR,1_	0001	11325 H 22000
0003 ASTRA 2A,2B,2D	0002	11357 H 22000	LNB Type	9750/10600
0004 ASTRA 1E,1G3A	0003	11798 H 27500	LNB Power	On
0005 NLESAT 101, 10	0004	11836 H 27500	22KHz	Auto
0006 EUTELSAT W3A	0005	11876 H 27500	Toneburst	None
0007 EUTELSAT W1	0006	11914 H 27500	DisEqC1.0	None
0008 BADR-2.34EURO	0007	11954 H 27500	DisEqC1.1	None
0009 EUTELSAT SES_	0008	11992 H 27500
Strength: 0% Edit Quality: 0% Sport

KNAPP BESKRIVNING
PIL UPP	Flytta markören upp
PIL NER	Flytta markören ner
PIL VÄNSTER	Växla funktion till inställningar för satellit
PIL HÖGER	Växla funktion till Transponderlista
MENU	Tillbaka till huvudmenyn
EXIT	Avsluta huvudmenyn
GRÖN	Avsluta ändringsmeny för satellit

Alternativen i Transponder List Menu visas i följande tabell:

KNAPP BESKRIVNING
PIL UPP	Flytta markören upp
PIL NER	Flytta markören ner
PIL VÄNSTER	Växla funktion till inställningar för satellit
PIL HÖGER Växla funktion till Transponderlista
ENTER	Markera/avmarkera värden på transponder
MENU	Tillbaka till satellitlista
EXIT	Avsluta huvudmenyn
RÖD	Lägg till i transpondermenyn
GRÖN	Ändra i transpondermenyn
GUL	Radera i transpondermenyn
BLÅ	Scanna i transondermenyn

KNAPP BESKRIVNING
PIL UPP	Flytta markören upp
PIL NER	Flytta markören ner
MENU	Tillbaka till transponderlistan
EXIT	Avsluta huvudmenyn

KNAPP BESKRIVNING
LNB Typ	9750/10600, 9750/100750, 05150, 05750, 09750, 10600, 10750, 11300, 11475, Singel användare, Dubbel användare
LNB Power På,	Av
22KHz	Auto, På, Av
DisEqC Mode Av, LNB1, LNB2, LNB3, LNB4, Burst A, Burst B
Motor	Ingen, DisEqC1.2, DisEqC1.

5V Antennstyrka

Slå på / stänga av 5V antennens uteffekt.

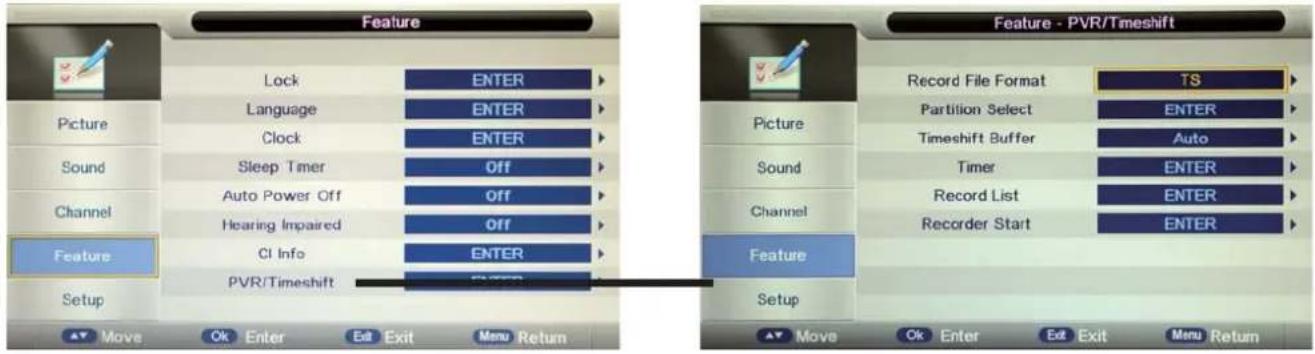

4. Funktionsmeny

Beskrivning

Lås: I denna meny kan du låsa vissa funktioner i TV:n så att de inte kan användas eller visas. Till exempel om du inte vill att vissa kanaler ska kunna ses av barn eller om TV:n skall användas på ett hotell och vissa kanaler ska vara låsta. När du går in i menyn "Lock" blir du ombedd att ange ett lösenord. Som standard är det 0000.

Aktivera lås (Lock channel) - Slå på/av funktionen lås.

Obs: När det slås på, kommer funktionerna Föräldrakontroll och Ändra Pin kod låsas.

Funktionerna Lås (i kanalmenyn), Auto sökning, DTV Manuell sökning, ATV manuell sökning kommer också att låsas.

Föräldrakontroll - Välj Parental Guidance eller stäng av funktionen.

Ändra PIN-kod - Tryck på OK-knappen, ange först nuvarande kod och sedan den nya koden och bekräfta den nya koden.

Språk: Låter dig välja mellan de olika språkalternativ som finns tillgängliga.

Klocka: Låter dig att ställa klockan (som standard tas automatiskt informationen från den digitala signalen).

Insomningstimer: Låter dig ställa in insomningstimern så att tv:n stängs av automatiskt efter en viss tid.

Automatisk avstängning: TV:n stängs av automatiskt av efter inställd tid om kommando som kanalbyte, volymändring eller liknande ej gjorts under den valda tiden. Du kan välja 1 timme, 2 timmar, 4 timmar eller av.

Nedsatt hörsel: Du kan slå på funktionen Nedsatt hörsel för att få ytterligare information i undertexter.

CI Info: Betal-TV kräver ett "smartcard" som skall användas i en CA-modul.

PVR/Timeshift: Menyn för Timer, se "EPG"-avsnittet.

OSD-meny

5. Inställningsmeny

Beskrivning

OSD Timer: Låter dig justera den tid menyn visas på skärmen innan den automatiskt försvinner.

Auto SCART: TV:n kommer att ändras till källan SCART automatiskt när du ansluter TV:n till SCART-enheten.

PC Setup: Ändra PC-inställningar i PC-läge.

Auto justering: Ställer in parametrarna på skärmen automatiskt.

H / V-Position: Justera horisontell / vertikal position på skärmen.

Fas: Justerar fasen av ADC samplingsklockan förhållande till synk-signalen, tills en stabil bild erhålls.

Klocka: Justera pixel klockfrekvens, tills bildstorleken är maximerad för skärmen.

Blå skärm: Ändrar bakgrunden när det inte finns någon insignal mellan klar och en blå bakgrund (Endast tillgängligt i vissa källor).

Återställ inställningar: Detta raderar alla TV-inställningar för tv:n.

Uppgradering: Från tid till annan kan vi släppa nya firmware för att förbättra driften av TV (finns att ladda ner). Denna meny läter dig uppgradera den program på TV.

Ytterligare detaljer om hur du gör detta kommer att utfärdas med firmware. Kontakta hjälplinjen eller hänvisa till "produktsupport avsnittet av webbplatsen.

Ladda Förinställd databas: Ladda ned de förinställda satelliterna och kanalerna, så att man kan titta på program direkt.

Multimediaanvändning

Grundläggande

1. Tryck på INPUT-knappen på fjärrkontrollen för att visa menyn Ingångskälla. Välj Mediakälla med knapparna ▲ / ▼ och tryck på OK-knappen för att öppna menyn Multimedia som visas nedan.

2). Sätt i USB-enhet, och välj medialäget Foto, Musik, Film eller eBook, då kommer du att hitta namnet på enhetens på skärmen vilket visas nedan.

3). Tryck på pilknapparna / för att välja USB-enhet och tryck på OK-knappen för att öppna fillistan som visas nedan.

Använd pilknapparna ∧ ∨ för att flytta (tryck OK för att välja en fil eller en mapp); Tryck på RÖD knapp för att radera filen. Tryck på GRÖN knapp för bekräfta eller avbryta alla filerna till spellistan.

Tryck på OK-knappen för att bekräfta eller avbryta den valda filen till spellistan.

Tryck på < för att gå till tidigare meny. Tryck på EXIT-knappen för att välja vyn med fillistan.

Tryck på EXIT igen för att gå tillbaka till huvudmenyn.

Tryck på ▶ knappen för att köra den fil (bekräftas) du valt eller filerna i mappen du valt.

Tryck på knappen för att avbryta och gå ur helskärmsläget, vänligen notera tipsen på den nedre delen av fältet.

Multimediaanvändning

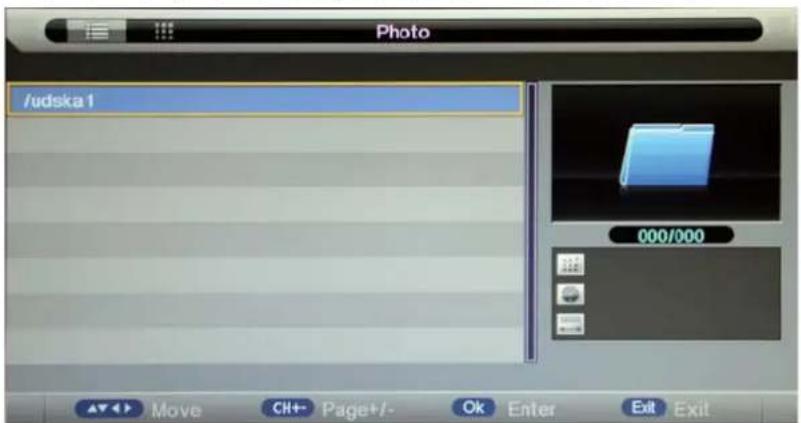

1. Foto

Visa foto.

Tryck på ◀ / ► för att välja ett alternativ i tabellen och tryck OK för att ändra.

Obs: Du kan trycka på OK-knappen för att visa tabellen när den försvinner.

▶/II Spela/pausa.

■ Stanna och avsluta helskärmsläge.

Spela upp föregående eller nästa fil direkt.

(2) Rotera bilden (0, 90, 180, 270).

Zomma in/ut bilden. Du kan flytta bilden med piltangenterna i zoomläge.

i Visa information om den aktuella filen.

Visa fotoinställningsmenyn, och välj Repetera, Bakgrundsmusik, Musik-källa, visningstid och Effekt.

Visa spellistan.

2. Musik

Spela musik.

Tryck på ◀ /▶ för att välja ett alternativ i tabellen och tryck OK för att ändra.

▶/II Spela/Pausa musiken.

■ Stanna och lämna musiken.

◀◀ ▶▶ Spela snabbt framåt eller bakåt.

Spela upp föregående eller nästa fil direkt.

ALL Välj upprepa/repeatläget för musiken.

Växla mellan "Information" och "Playlist" på skärmen.

Stäng av skärmen (BLÅ snabbknapp), och slå på skärmen igen med valfri knapp förutom on/off knappen.

Multimediaanvändning

3. Film

Spela film.

Tryck på ◀/▶ för att välja ett alternativ i tabellen och tryck OK för att ändra. Obs: Du kan trycka på OK-knappen för att visa tabellen när den försvinner.

▶/II Spela/pausa filmen
■ Stanna och avsluta helskärmsläget.
◀◀ ▶▶ Spela snabbt framåt eller bakåt.
▶ Spela upp filmen långsamt.
|▶| Spela upp filmen stegvis.
Ställ in A-B-läge för upprepad uppspelning.
Spela upp föregående eller nästa fil direkt.
Visa spellistan.
i Visa information om den aktuella filen.
Visa filminställningsmenyn och ställ in filminställning, undertext, ljud och repetition.
Goto, Mata in önskad tid och uppspelning startas direkt från den tiden.

4. eBook

Visa eBoken.

◀◀ ▶▶ Visa föregående/nästa textsida.

RÖD knapp: Lägg till eller ta bort bokmärke.

GRÖN knapp: Gå till utmärkt sida.

GUL knapp: Visa listan med bokmärken.

BLÅ knapp: Visa spellistan.

Inspelning

PVR-inställningar

Tryck på MENU-knappen för att välja menyn Funktion-PVR/Timeshift, tryck på OK-knappen för att öppna menyn enligt nedan.

1). Filformat inspelning
Välj Filformat inspelning, TS eller PS, för lagring på USB-enheten.
2). Välj Delningsval

Formatera: Tryck på RÖD knapp för att formatera USB-enheten.

Ange förvald delning: Tryck på GRÖN knapp för att Tryck på GRÖN knapp för att ställa in den markerade partitionen som standardpartition. Inspelningar lagras i standardpartitionen. Partitionen måste återställas om standardpartitionen är full vid pågående inspelning.

Välj menyn Timer för att sätta inspelningsinställningar.

Tryck på GUL knapp för att lägga till

Inspelare: Slå på / stänga av inspelningsfunktionen.

Typ: Välj typ av program du vill spela in.

Kanal: Välj den kanal du vill spela in.

Starttid: Välj starttiden för inspelningen av programmet.

Varaktighet: Välj varaktigheten i tid för inspelning.

Datum: Välj datum för inspelningen.

Läge: Välj ev repetition för inspelning.

Inspelning

5). Inspelningslista

Visa inspelningslistan.

Radera: Tryck RÖD knapp för att radera vald inspelning.

6). Inspelning start

Tryck OK för att starta inspelning eller på REC-knappen på fjärrkontrollen för att starta inspelning direkt.

EPG- inspelning

Tryck på EPG-knappen på fjärrkontrollen för att visa EPG-menyn.

EPG-läge: Tryck RÖD knapp för att ändra EPG visningsläge.

Dagligen: visar information om de program som kommer att sändas dagligen.

Veckovis: visar information om de program som sänds under veckan.

Påminnelse: Tryck GRÖN knapp en gång för att få påminnelse om önskat program.

Tyck GRÖN knapp igen att påminna om inspelning. Du kan kontrollera det i Timermenyn, och TV:n kommer att spela in programmet enligt dina inställningar automatiskt.

Föregående / Nästa dag: Tryck GUL / BLÅ knapp för att visa programmen föregående eller nästa dag.

Inspelning

Direktinspelning

Tryck på knappen REC på fjärrkontrollen för att starta inspelning i DTV-läge. Välj OK i meddelanderutan för att starta inspelningen.

a. Se till att USB-enheten är ansluten till TV:n.
b. Kontrollera hastigheten och ledigt utrymme på USB-enheten.
c. Tryck på knappen REC.LIST för att visa Inspelningslistan, och du kan spela upp programmet du valt.
d. Du kan också spela upp inspelat program i Medialäge.

Timeshift

Tryck på knappen ▶II på fjärrkontrollen för att starta Timeshift i DTV-läge. Tryck■ för att avsluta Timeshift.

a. Se till att USB-enheten är ansluten till TV:n.
b. Kontrollera hastigheten och ledigt utrymme på USB-enheten.
c. Tryck ▶II för att pausa programmet du tittar på och Timeshift startar.
d. I övre högra hörnet på skärmen visas tiden mellan nuvarande uppspelning och orginalsändningen.
e. Om antennsnignalen försvinner under timeshiftinspelning kommer inspelningen att pausa och återupptas när signalen återkommer.

Grundfunktioner

Tryck på ⏻ på TV:n eller på fjärrkontrollen. Tryck sedan på knappen INPUT och välj DVD-läge. Om det inte ligger någon skiva i DVD-spelaren visas texten NO DISC.

Lägg i skivan på det sätt som visas i bilden bredvid skivtallriken. Rör inte spelytan.

Håll skivan med fingrarna kring periferin, och lägg den på skivtallriken. Skivtallriken dras in automatiskt.

Tryck på EJECT på TV:n eller på ▲ på fjärrkontrollen för att köra ut skivan.

DVD-inställning

• I inställningsmenyn hittar du grupperna Allmänna inställningar, Dolby Digital, Inställning och Preferenser.
• I dessa menyer arbetar du med pilknapparna och knapparna SETUP och OK.
• Tryck först på knappen SETUP och öppna inställningsmenyn. Tryck sedan på högerpil för att öppna nästa undermeny.
• Tryck på SETUP igen för att stänga inställningsmenyn.

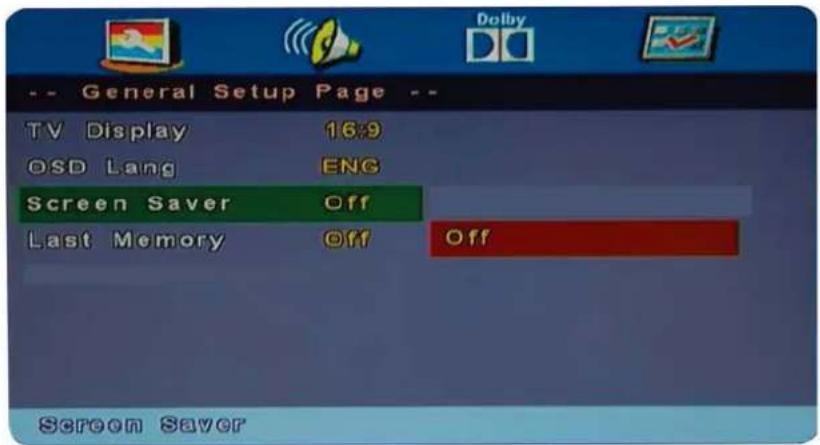

Allmänna inställningar

TV-bild

• Normal/Ps 4:3 Pan Scan

Denna post ställs in när dvd-spelaren ansluts till en vanlig TV. Bredbildsfilm visas på skärmen med en del av bilden automatiskt beskuren.

• Normal/Lb 4:3 Letter Box

Välj denna inställning om spelaren ansluts till en vanlig TV. Bredbildsfilm visas på skärmen med ett svart fält ovanför och nedanför bilden.

• Vid

Välj denna inställning om spelaren ansluts till en bredbilds-TV.

Menyspråk

Här väljer du menyspråk.

Skärmsläckare

Aktivera skärmsläckaren. Skärmsläckaren visas när spelaren stoppar eller bilden fryses under några minuter. Den här funktionen skyddar skärmen från s k brännmärken.

• Till (aktivera skärmsläckaren)
• Från (avaktivera skärmsläckaren)

Minnesfunktion för stoppläge

Här kan du välja att aktivera och avaktivera minnesfunktionen för stoppläget. Välj På om du vill att eventuella inställningar skall sparas när apparaten stängs av. Välj Från om du vill att apparaten skall rensa minnet från dina inställningar och starta på förvalda inställningar efter avstängning. På (starta med sparade inställningar) Från (rensa minnet)

DVD-FUNKTION

Ljudinställningar

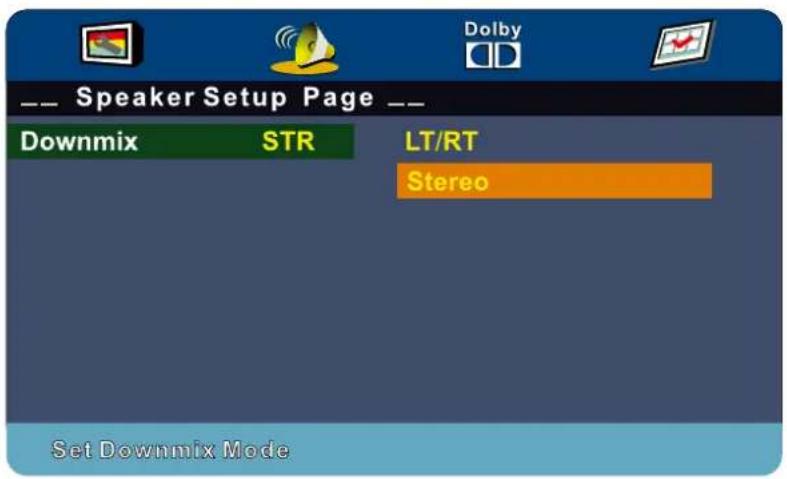

• Högtalarinställningar

Tryck på ▼ på ljudinställningssidan för att välja högtalarinställning. Tryck på OK ENTER eller ▶ (spela) på sidan för högtalarinställningar.

DVD-FUNKTION

Om skivan har flera ljudspår kommer signalen att gå ut på både vänster och höger kanal.

- Stereo

Om skivan har flera ljudspår kommer signalen att gå ut i stereo.

Inställningar för Dolby Digital

Dynamisk

Detta alternativ används för inställning av kompressionsförhållandet för att man skall kunna kontrollera den s k ljudkontrasten.

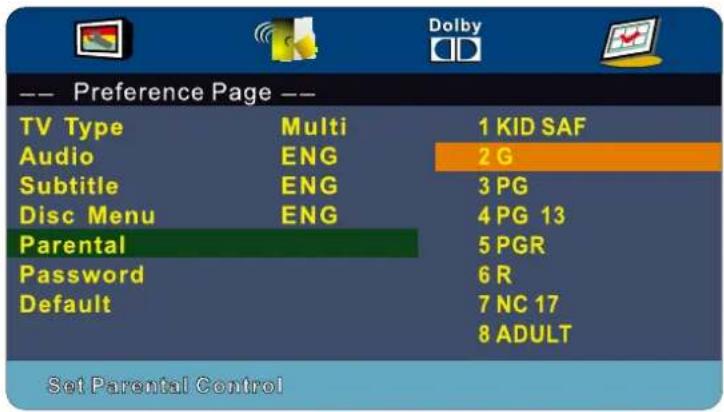

Preferensinställningar

Tryck på STOP för att öppna preferenssidan eller Ingen skiva

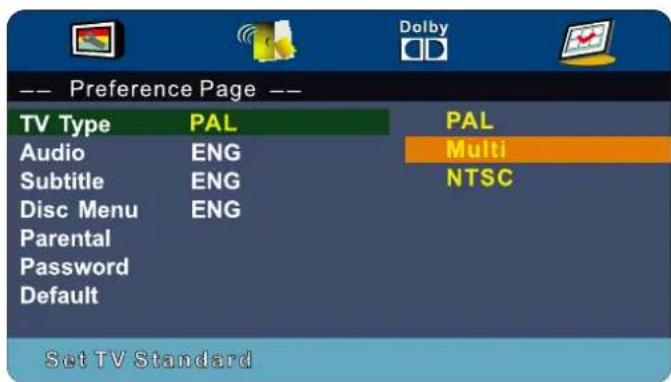

TV-typ

• PAL

Välj denna inställning om spelaren ansluts till en TV för PAL.

- MULTI

Spelaren väljer TV-inställningar efter skivformatet.

• NTSC

Välj denna inställning om spelaren ansluts till en TV för NTCS.

Ljud

Om något av de talspråk som finns i nedanstående lista också finns på skivan, kan det också väljas för uppspelning. Alternativt väljs det språk som finns på skivan.

DVD-FUNKTION

Textning

Om något av de textspråk som finns i nedanstående lista också finns på skivan, kan det också väljas för textning. Alternativt väljs det språk som finns på skivan.

Skivmeny

Om något av de menyspråk som finns i nedanstående lista också finns på skivan, kan det också väljas som menyspråk. Alternativt väljs det språk som finns på skivan.

Föräldraspärr

När du spelar skivor med föräldraspärr kan du välja åldersklassning efter skivans innehåll och dina egna önskemål. Om du t ex väljer PG kommer videoskivor med högre klassning än PG inte att kunna spelas.

• BARNTILLÄTET
• G
• PG
• PG13
- PGR
• R
- NC 17
• VUXEN

Lösenord

Du kan själv välja lösenord för ändring av åldersklassningen i föräldraspärren.

Anm:(förvalt lösenord är 123456)

Standardinställningar

Du kan själv välja att hämta fabriksinställningarna genom att välja RESET och trycka på knappen OK.

Enkel felsökning

Om bildskärmen eller prestanda försämras dramatiskt, kontrollera bildskärmen i enlighet med följande instruktioner. Kom ihåg att kontrollera kringutrustningen så att de inte är orsaken. Om skärmen fortfarande inte fungerar som väntat, kontakta service på [e-mail].

Ingen ström

• Kontrollera alla anslutningar till TV:n.
• Tryck antingen på strömbrytaren eller standby-knappen på fjärrkontrollen.

Ingen bild eller ljud

• Se till att TV: n är ansluten och strömmen är på.
• Kontrollera att antennen är ansluten.
• Försök med ett annat program.

Dålig bildkvalitet

• Kontrollera antennanslutningen.
• Kontrollera att kanalen är rätt inställd.
• Justera bildinställningar : ljusstyrka , färg, skärpa , kontrast, färgton.
• Kontrollera att TV:n inte är placerad nära elektriska apparater som kan avge radiofrekvensstörningar.

Ingen färg

• Justera färginställningar.
• Kontrollera att programmet sänds i färg.
• Kontrollera att kanalen är rätt inställd.

TV:n svarar inte på fjärrkontrollen

• Kontrollera att det inte finns några hinder mellan fiärrkontrollen och enheten.
• Kontrollera att fiärrkontrollen är inom räckvidden för enheten.
• Kontrollera att batterierna i fiärrkontrollen inte är svaga eller förbrukade.

Vi på LTC Lejon Trading Co AB förbehåller oss rätten att förbättra samt ändra specifikationer och prestanda utan speciellt meddelande. Gå in på www.ltc.se för att se uppdateringar.

19"/22"/24" HD LED TV with DVB-T2/-S2 & DVD-Player LED-1908 g.9 / LED-2208 g.9 / LED-2408 g.9
