BRUKSANVISNING DW545 DEWALT

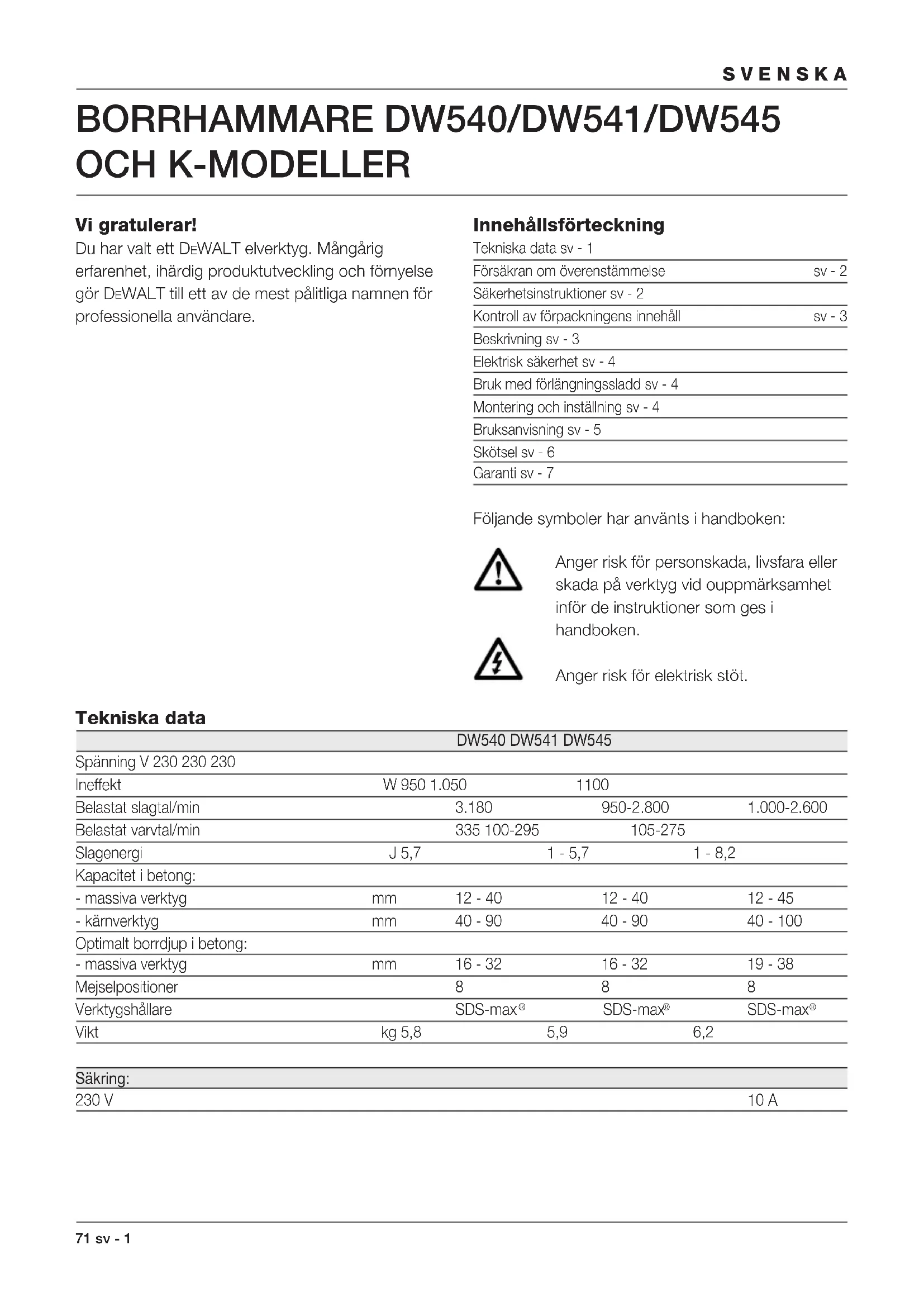

OCH K-MODELLER Vi gratulerar! Du har valt ett DEWALT elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare. Innehållsförteckning Tekniska data sv - 1 Försäkran om överenstämmelse sv - 2 Säkerhetsinstruktioner sv - 2 Kontroll av förpackningens innehåll sv - 3 Beskrivning sv - 3 Elektrisk säkerhet sv - 4 Bruk med förlängningssladd sv - 4 Montering och inställning sv - 4 Bruksanvisning sv - 5 Skötsel sv - 6 Garanti sv - 7 Följande symboler har använts i handboken: Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken. Anger risk för elektrisk stöt. Tekniska data DW540 DW541 DW545 Spänning V 230 230 230 Ineffekt W 950 1.050 1100 Belastat slagtal/min 3.180 950-2.800 1.000-2.600 Belastat varvtal/min 335 100-295 105-275 Slagenergi J 5,7 1 - 5,7 1 - 8,2 Kapacitet i betong: - massiva verktyg mm 12 - 40 12 - 40 12 - 45 - kärnverktyg mm 40 - 90 40 - 90 40 - 100 Optimalt borrdjup i betong: - massiva verktyg mm 16 - 32 16 - 32 19 - 38 Mejselpositioner 8 8 8 Verktygshållare SDS-max

Vikt kg 5,8 5,9 6,2 Säkring: 230 V 10 A72 Försäkran om överensstämmelse DW540, DW541, DW545 och K-modeller DEWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. Ljudnivån överensstämmer med Europeiska Gemenskapens bestämmelser 86/188/EEG & 89/392/EEG, uppmätt enligt EN 50144: DW540 DW541 DW545

• vid användarens öra Vidtag lämpliga åtgärder för hörselskydd om ljudnivå överskrider 85 dB(A). Det vägda geometriska medelvärdet av accelerationsfrekvensen enligt EN 50144: DW540 DW541 DW545 7,4 m/s

Director Engineering & Product Development Horst Großmann DEWALT, Idstein, Tyskland SVENSKA sv - 2 Säkerhetsinstruktioner Innan Du börjar använda maskinen, tag några minuter i anspråk för att läsa igenom bruksanvisningen. Spara bruksanvisningen lättillgängligt, så att alla som använder maskinen har tillgång till bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddsstyrelsens regler. VARNING! När man använder elverktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elektriska stötar, personskada och brand. 1 Använd hörselskydd Ljudnivån vid bearbetning av olika material kan variera, ibland överstiger nivån 85 dB(A). För att skydda Dig själv, använd alltid hörselskydd. 2Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. 3Tänk på arbetsmiljöns inverkan Utsätt inte elverktyg för regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte elverktyg i närheten av lättantändliga vätskor eller gaser. 4 Skydda Dig mot elektriska stötar Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsförhållanden (t.ex. hög fuktighet, uppkomst av metalldamm osv.) kan den elektriska säkerheten ökas medelst förkoppling av en skiljetransformator eller en jordfelsbrytare. 5Håll barn borta Låt inte andra personer komma i kontakt med elverktyg eller sladden. Alla personer skall hållas borta från arbetsområdet. 6Förvara verktyg säkert När elverktyget inte används skall det förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhåll för barn. 7 Överbelasta inte elverktyg Du arbetar bättre och säkrare inom det angivna effektsområdet. 8 Använd rätt elverktyg Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte elverktyg för ändamål de inte är avsedda för:73 SVENSKA sv - 3 använd t.ex. inte handcirkelsåg för att såga av kvistar eller vedträ. 9Klä Dig rätt Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om Du har långt hår. 10 Använd skyddsglasögon Använd skyddsglasögon för att förhindra att damm blåser in i Dina ögon vilket kan förorsaka skada. Om mycket damm uppstår använd även ansiktsmask. 11 Misshandla inte sladden Bär aldrig verktyget i sladden och använd inte sladden för att ta ut kontakten från uttaget. Utsätt inte sladden för hetta, olja eller skarpa kanter. 12 Sätt fast arbetsstycket Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och Du får bägge händerna fria för arbetet. 13 Sträck Dig inte för mycket Se till att Du alltid har säkert fotfäste och balans. 14 Sköt tillbehören med omsorg Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett. 15 Ta ut kontakten från uttaget när elverktyg inte är i bruk, innan service och vid byte av verktyg såsom sågklinga, borr och fräs. 16 Tag bort nycklar Kontrollera att nycklar och justerverktyg har tagits bort från elverktyget innan det startas. 17 Undvik oavsiktlig inkoppling Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när Du ansluter stickkontakten till uttaget. 18 Förlängningssladdar utomhus Utomhus skall förlängningssladdar endast användas som är tillåtna för utomhusbruk och märkta för detta. 19 Var uppmärksam Titta på det Du gör. Använd sunt förnuft. Använd inte elverktyget när Du är trött. 20 Kontrollera elverktyget för skador innan Du ansluter sladden till vägguttaget Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen. Felaktiga strömbrytare måste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från. 21 För Din personliga säkerhet Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada. 22 Reparation av verktyg får endast utföras av godkänd DEWALT serviceverkstad Det här verktyget motsvarar gällande säkerhetsbestämmelser. För att undvika olycksfall ska reparationer och elanordningar endast utföras av behörig elektromontör. Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Borrhammare 1 Sidohandtag 1 Djupanslag 1 Tub smörjmedel för verktyg 1Låda (endast K-modeller) 1 Instruktionshandbok 1 Sprängteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.

• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen.74 SVENSKA sv - 4 Beskrivning (fig. A) Din DEWALT Borrhammare är konstruerad för professionell hammarborrning och lätta mejslings-, skär- och rivningsarbeten. 1 Strömbrytare 2 Elektroniskt hastighets- och slagreglage (DW541/DW545) 3 Strömindikator-LED (DW541/DW545) 4 Serviceindikator-LED (DW541/DW545) 5 Funktionsväljare med säkerhetsspärr (16) 6 Verktygshållare för SDS-max

tillbehör 7 Krage 8 Sidohandtag 9Låsning sidohandtag 10 Bakre läge sidohandtag 11 Djupanslag 12 Kåpa brytarhandtag 13 Undre servicekåpa 14 Övre servicekåpa 15 Kåpa växellåda 16 Säkerhetsspärr DW541/DW545 - mjukstartfunktion Med mjukstartfunktionen kommer maskinen igång gradvis, så att borrverktyget inte vandrar undan från den avsedda platsen när du startar. Mjukstartfunktionen reducerar även motstöten för kuggdreven och användaren om du börjar borra med verktyget i ett befintligt hål. Säkerhetskoppling Borrhammaren är utrustad med en säkerhetskoppling som reducerar den maximala vridningen för användaren om ett borrverktyg skulle fastna. Denna funktion förhindrar även att kuggdreven och elmotorn löper fast. Säkerhetskopplingen fabriksinställd och kan inte justeras. DW541/DW545 - Elektronisk hastighets- och slagkontroll (fig. B) Den elektroniska hastighets- och slagkontrollen ger följande fördelar: - du kan använda finare verktyg utan att de bryts - du kan borra i lätta och spröda material utan att de spräcks - du har optimal verktygskontroll vid mejslingsarbeten DW541/DW545 - Service- och strömindikatorer (fig. B) Den röda serviceindikatorn (4) tänds när kolborstarna nästan är utslitna för att ange att apparaten behöver servas. Efter ca. 8 timmars körning kommer motorn automatiskt att stängas av. Kolborstarna kan inte bytas av användaren. Lämna in maskinen hos en auktoriserad DEWALT reparationsverkstad. Den gröna strömindikatorn (3) tänds när maskinen kopplas på. Om indikatorn lyser utan att maskinen startar kan det vara fel på elmotorn. Om indikatorn inte tänds och maskinen inte startar kan det vara fel på strömbrytaren eller nätsladden. Elektrisk säkerhet Den elektriska motorn är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten. Ditt elverktyg är dubbelisolerat motsvarande EN 50144; jordledare är således överflödigt. Bruk med förlängningssladd Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladd lämpad för den här apparatens strömförbrukning (se tekniska data). Om du använder en sladdvinda, vira alltid av sladden fullständigt. Montering och inställning Koppla alltid ur verktyget innan Du börjar med montering och inställning. DW541/DW545 - Inställning av det elektroniska hastighets- och slagreglaget (fig. B)

• Vrid ratten (2) till önskad nivå. Ju högre nummer, desto högre hastighet och slagenergi. Med reglageinställningar från ”1” (låg) till ”7” (full kraft) är apparaten ytterst mångsidig och kan användas för skilda tillämpningar. Vilken inställning du behöver är en fråga om erfarenhet. Om du t ex använder fina borr eller borrar i keramiska eller spröda material, ska reglaget ställas i läge ”1” (låg).75 SVENSKA sv - 5 Funktionsval (fig. B) Din borrhammare kan användas i två olika funktionslägen: Borrhammarfunktion: verktyget både roterar och slår - för alla borrarbeten i betong och murverk. Hammarfunktion med spindellås: verktyget slår endast - för lätta mejslings-, skär- och rivningsarbeten. SDS-max

mejseln kan låsas i 8 olika lägen (se även fig. C):

• Vrid funktionsväljaren (5) tills den täcker rätt säkerhetsspärren (16).

• Lås mejseln i önskat lägen.

• Vrid funktionsväljaren (5) tills den pekar på symbol. I detta läge kan borrhammaren även användas som hävstång för att lossa ett borr som har fastnat.

• Välj önskat funktionsläge genom att vrida funktionsväljaren (5) över säkerhetsspärren (16) tills den pekar på symbol. Montering och avlägsnande av SDS-max

tillbehör (fig. C) Maskinen använder SDS-max

borr- och mejselverktyg (se den inlagda bilden i fig. C för en genomskärning av ett SDS-max

• Sätt in verktygsskaftet i verktygshållarens spärrhylsa (6) och vrid verktyget något tills hylsan klickar på plats.

• Drag i verktyget för att se om det är ordentligt spärrat. Hammarfunktionen kräver att verktyget kan svänga flera centimeter i längdriktningen medan det sitter i verktygshållaren.

• För att avlägsna verktyget, drag tillbaka spärrhylsan (6) och drag ut verktyget ur hållaren. Hopsättning och montering av sidohandtaget Sidohandtaget (8) kan monteras i främre eller bakre position på båda sidorna av borrhammaren för att passa både höger- och vänsterhänta användare. Använd borrhammaren endast med sidohandtaget ordentligt på plats. Montering i främre position (fig. D)

• Skruva loss sidohandtaget (8) och tag isär klämman (20).

• Kläm stålringen (17) över kragen bakom verktygshållaren (6). Kläm ihop de båda ändarna, montera bussningen (18) och sätt in stiftet (19).

• Placera sidohandtagets klämma (20) och skruva på låsningen (9). Drag inte åt.

• Skruva in sidohandtaget (8) i låsningen och drag åt det.

• Vrid sidohandtaget med klämma och allt till önskad position. För att borra horisontellt med ett grovt verktyg ska sidohandtaget stå i en vinkel på ca. 20° (se fig. E) för bästa kontroll över verktyget.

• Sätt fast sidohandtagets klämanordning i läge genom att dra åt låsningen (9). Montering i bakre position (fig. F) Den bakre positionen är särskilt praktisk när du borrar i tak eller golv. Se fig.G.

• Skruva loss sidohandtaget (8) och avlägsna det från sin främre position. Lämna klämanordningen i den främre positionen så att du fortfarande kan använda djupanslaget.

• Skruva sidohandtaget direkt i ett av de bakre skruvhålen (10) på maskinens ena eller andra sida. Inställning av borrdjupet (fig. H)

• Montera önskat borrverktyg.

• Lossa klämmuttern (21) och skjut anslagsstiftet (11) genom hålet i sidohandtagets klämma.

• Tryck in verktyget lodrätt mot en yta och ställ in djupanslaget (11) enligt bilden.

• Drag åt låsmuttern (21). Bruksanvisning

• Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.

• Se till att du vet var rör- och elledningar befinner sig.

• Utöva endast lätt tryck på redskapet (ca. 20 kg). Större tryck gör inte att det går fortare att borra, men reducerar redskapets prestanda och gör att det slits fortare.76 SVENSKA sv - 6 Borrning med massivt verktyg (fig. A)

• Ställ in det elektroniska hastighets- och slagreglaget (2) (DW541/DW545).

• Ställ funktionsväljaren (5) i läge för ”borrhammarfunktion”.

• Montera ett lämpligt tillbehör.

• Montera och ställ in sidohandtaget (8).

• Ställ om så behövs in borrdjupet.

• Markera platsen där hålet ska borras.

• Sätt verktyget på plats och tryck in strömbrytaren (1).

• Stäng av apparaten genom att släppa strömbrytaren (1). Stäng alltid av maskinen innan Du drar ur sladden efter avslutat arbete. Borrning med kärnborr (fig. A)

• Vrid det elektroniska hastighets- och slagreglaget (2) (DW541/DW545) till moderat eller hög hastighet.

• Ställ funktionsväljaren (5) i läge för ”borrhammarfunktion”.

• Montera och ställ in sidohandtaget (8).

• Montera ett lämpligt kärnborr.

• Sätt in centerborret i kärnborret.

• Sätt centerborret på plats och tryck in strömbrytaren (1). Borra tills kärnborret tränger in ca. 1 cm i betongen.

• Sluta borra och avlägsna centerborret. Sätt tillbaka kärnborret i hålet och borra vidare.

• När du borrar genom material som är tjockare än kärnborrets djup måste den runda betongcylindern eller kärnan inuti borret brytas av med jämna mellanrum. För att undvika att det bryts undan betong runt hålet bör du först borra ett hål helt igenom materialet med samma diameter som centerborret. Borra sedan kärnhålet halvvägs från båda sidor.

• Stäng av maskinen på samma sätt som ovan. Mejsling och skärning (fig. A)

• Ställ in det elektroniska hastighets- och slagreglaget (2) (DW541/DW545).

• Ställ funktionsväljaren (5) i läge för ”hammarfunktion med spindellås”.

• Montera en lämplig mejsel och vrid den för hand tills den spärras i en av 8 positioner.

• Montera och ställ in sidohandtaget (8).

• Tryck in strömbrytaren (1) och börja arbeta.

• Stäng av maskinen på samma sätt som ovan. Diverse tillbehör och mejslar av SDS-max

-typ kan erhållas separat. Kontakta Din återförsäljare för vidare information om lämpliga tillbehör. Skötsel (fig. A) Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring. Borrhammaren kan inte servas av användaren. Lämna in maskinen hos en auktoriserad DEWALT reparationsverkstad så snart serviceindikatorn (4) (DW541/DW545) börjar lysa. För DW540-modell rekommenderas en servicebehandling efter ca. 80 arbetstimmar. Smörjning Ditt elverktyg behöver ingen smörjning. Rengöring Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa. Förbrukade maskiner och miljön När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad. DEWALT service Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT. På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.77 SVENSKA sv - 7 GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI • Om du inte är fullständigt nöjd med din DEWALT- produkts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DEWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

• ETT ÅRS FRI FÖREBYGGANDE SERVICE • Om din DEWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.

• ETT ÅRS GARANTI • Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.

• Eventuella reparationer har utförts av auktoriserad verkstad/personal.

• Inköpsdatum kan påvisas. Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter. För adressen till närmaste DEWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DEWALT.78 ¶ÂÚȯfiÌÂÓ· ∆¯ÓÈο ¯·Ú·ÎÙËÚÈÛÙÈο el - 1 ¢‹ÏˆÛË Û˘ÌÌfiÚʈÛ˘ el - 2 √‰ËÁ›Â˜ ·ÛÊ·Ï›·˜ el - 2 EÏÂÁ¯Ô˜ ÙÔ˘ ÂÚȯÔ̤ÓÔ˘ Ù˘ Û˘Û΢·Û›·˜ el - 4 ¶ÂÚÈÁÚ·Ê‹ el - 4 ∏ÏÂÎÙÚÈ΋ ·ÛÊ¿ÏÂÈ· el - 5 ÃÚ‹ÛË Î·Ïˆ‰›Ô˘ ¤ÎÙ·Û˘ el - 5 ™˘Ó·ÚÌÔÏfiÁËÛË Î·È Ú‡ıÌÈÛË el - 5 √‰ËÁ›Â˜ ¯Ú‹Ûˆ˜ el - 7 ™˘ÓÙ‹ÚËÛË el - 7 EÁÁ‡ËÛË el - 8 ™ÙȘ ·ÚÔ‡Û˜ Ô‰ËÁ›Â˜ ¯ÚËÛÈÌÔÔÈÔ‡ÓÙ·È Ù·
