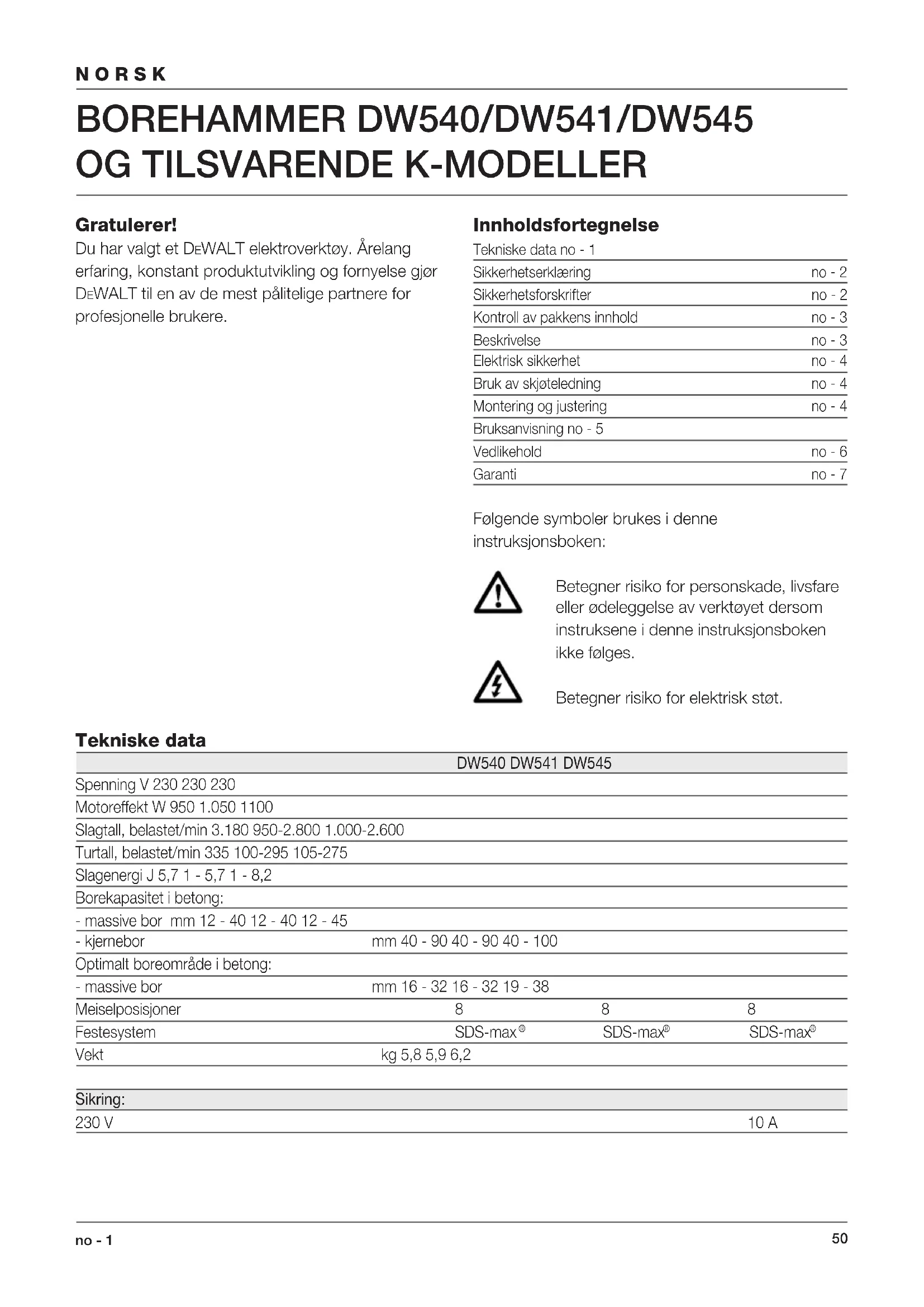

Du har valgt et DEWALT elektroverktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DEWALT til en av de mest pålitelige partnere for profesjonelle brukere.

Innholdsfortegnelse

Tekniske data no - 1
Sikkerhetserklæring	no - 2
Sikkerhetsforskrifter	no - 2
Kontroll av pakkens innhold	no - 3
Beskrivelse	no - 3
Elektrisk sikkerhet	no - 4
Bruk av skjøteledning	no - 4
Montering og justering	no - 4
Bruksanvisning no - 5
Vedlikehold	no - 6
Garanti	no - 7

Følgende symboler brukes i denne instruksjonsboken:

Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges.

Betegner risiko for elektrisk støt.

Tekniske data

	DW540 DW541 DW545
Spenning V 230 230 230
Motoreffekt W 950 1.050 1100
Slagtall, belastet/min 3.180 950-2.800 1.000-2.600
Turtall, belastet/min 335 100-295 105-275
Slagenergi J 5,7 1 - 5,7 1 - 8,2
Borekapasitet i betong:
- massive bor mm 12 - 40 12 - 40 12 - 45
- kjernebor	mm 40 - 90 40 - 90 40 - 100
Optimalt boreområde i betong:
- massive bor	mm 16 - 32 16 - 32 19 - 38
Meiselposisjoner	8	8	8
Festesystem	SDS-max ^	SDS-max ^	SDS-max ^
Vekt	kg 5,8 5,9 6,2
Sikring:
230 V			10 A

Sikkerhetserklæring

DW540, DW541, DW545 og tilsvarende K-modeller

DEWALT erklærer at disse elektroverktøyer er konstruert i henhold til: 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Bruk egnet verneutstyr for å beskytte hørselen dersom lydnivået overskrider 85 dB(A).

Den veide geometriske middelverdien av akselerasjonsfrekvensen i følge EN 50144:

DW540 DW541 DW545

7,4 m/s ^2 7,0 m/s ^2 8,6 m/s ^2

Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke maskinen. Oppbevar bruksanvisningen på et lett tilgjengelig sted slik at alle som skal bruke maskinen lett kan finne den.

I tillegg til nedenforstående forskrifter, må alle vernebestemmelsene til Statens Arbeidstilsyn følges når det gjelder arbeid med elektroverktøy.

ADVARSEL!

Ved bruk av elektroverktøy må disse grunnleggende sikkerhetsforskrifter følges for å redusere risikoen for elektrisk støt, personskade og brann.

1 Bruk hørselsvern

Støynivået ved bearbeiding av forskjellige materialer kan variere, og i blant kan nivået overstige 85 dB(A). For å beskytte deg selv bør du alltid bruke hørselsvern.

En uryddig arbeidsplass innbyr til skader.

3 Tenk på arbeidsmiljøet

Utsett ikke elektroverktøy for regn. Ikke bruk det på fuktige eller våte steder. Sørg for god belysning over arbeidsplassen. Bruk ikke elektroverktøy i nærheten av brannfarlige væsker eller gasser.

4 Beskytt deg mot elektrisk støt

Unngå kroppskontakt med jordede deler (for eksempel vannrør, komfyrer, kjøleskap o.l.).

Under ekstreme arbeidsforhold (for eksempel ved høy luftfuktighet, forekomst av metallstøv o.l.) kan man øke sikkerheten ved å tilkoble en jordfeilbryter.

5 Hold barna borte

Når maskinen ikke er i bruk, skal den oppbevares på et tørt sted, gjerne høyt oppe og innlåst, utenfor barns rekkevidde.

8 Bruk riktig elektroverktøy

Tving ikke en maskin til å gjøre arbeid som krever kraftigere verktøy. Bruk ikke elektroverktøy til formål det ikke er ment for, som for eksempel å

Bruk vernebriller for å unngå at det blåser støv inn i øynene og skader deg. Hvis det støver mye, bør du bruke ansikts- eller støvmaske.

12 Sikre arbeidsstykket

Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å arbeide med.

Pass på at du alltid har sikkert fotfeste og balanse.

14 Vær nøye med vedlikeholdet

Hold tilbehøret skarpt og rent. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør. Kontroller maskinens ledning regelmessig og få den reparert av et autorisert verksted om den skulle bli skadet. Kontroller skjøteledninger regelmessig, skift dem ut om de skulle bli skadet. Hold håndtakene tørre, rene og fri for olje og fett.

15 Trekk støpselet ut av stikkontakten

Trekk alltid støpselet ut av stikkontakten när maskinen ikke er i bruk, ved vedlikehold og ved skifte av tilbehør.

16 Fjern nøkler

Gjør det til vane å sjekke om nøkler og justeringsverktøy er fjernet før maskinen startes.

17 Unngå at verktøyet blir slått på utilsiktet

Bær ikke maskinen med fingeren på strømbryteren når den er tilkoblet strømnettet. Pass på at strømbryteren er avslått når du setter støpselet i stikkontakten.

18 Utendørs skjøteledning

Utendørs må det bare brukes skjøteledning som er tillatt for utendørs bruk og merket for dette.

19 Vær oppmerksom

20 Sjekk skadede deler før du setter støpselet i stikkontakten

Før fortsatt bruk av maskinen skal eventuelle skadede deler eller deksler kontrolleres nøye for å bringe på det rene om de fungerer riktig og utfører det de skal. Kontroller justeringen av bevegelige deler, om de sitter i klemme, om deler er brukket. Sjekk at alt er riktig montert og er slik det skal være. En del eller et deksel som er skadet, skal repareres eller skiftes ut av et autorisert verksted dersom ikke annet er angitt i bruksanvisningen. ∅delagte brytere skal repareres av et autorisert serviceverksted. Bruk ikke maskinen hvis den ikke kan slås av og på med bryteren.

21 ADVARSEL!

Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør enn det som anbefales i bruksanvisningen eller i katalogene kan medføre en mulig risiko for personskade.

22 La verktøyet repareres av et autorisert DEWALT serviceverksted

Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale.

Kontroll av pakkens innhold

Pakken inneholder:

1 Borehammer
1 Sidehåndtak
1 Dybdeanlegg
1 Tube med smøremiddel for bor
1 Koffert (kun K-modeller)
1 Instruksjonsbok
1 Splittegning

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til å lese nøye igjennom denne instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A)

Din DeWALT borehammer er konstruert for profesjonelt bruk: hammerboring og lett hakke-, meisle- og rivningsarbeid.

1 Strømbryter

2 Elektronisk turtalls- og slagkontroll (DW541/DW545)
3 Spenningsindikatorlampe (DW541/DW545)
4 Serviceindikatorlampe (DW541/DW545)
5 Valghendel med sikkerhetslås (16)
6 Festesystem for SDS-max® tilbehør
7 Krage
8 Sidehåndtak
9 L åsehjul for sidehåndtak
10 Håndtak bak
11 Dybdeanlegg
12 Bryterlokk
13 Nedre servicelokk
14 ∅vre servicelokk
15 Geardeksel
16 Sikring

Myk start gjør det mulig å øke turtallet langsomt, slik at boret holder seg stabilt på det stedet man skal bore hull. Den myke starten reduserer den vridningsreaksjonen som oppstår när maskinen startes mens det bores i et eksisterende hull.

Sikkerhetskobling

Alle borehammerne er utstyrt med en sikkerhetskobling som reduserer det maksimale vridningsmomentet som overføres til brukeren i tilfelle fastkiling av boret. Denne egenskapen beskytter også utveksling og motor mot blokkering. Sikkerhetskoblingen er innstilt på fabrikken og kan ikke forandres.

DW541/DW545 - Elektronisk turtalls- og slagkontroll (fig. B)

Den elektroniske turtalls- og slagkontrollen innebærer følgende fordeler:

• bruk av mindre bor uten fare for at de brekker
• boring i lette og skjøre materialer uten splintring
• optimal kontroll av maskinen for presis meisling

DW541/DW545 - Service- og spenningsindikatorlamper (fig. B)

Den røde serviceindikatorlampen (4) lyser når kullbørstene er nesten utslitt, og viser at maskinen trenger service. Etter ca. 8 timers bruk slås motoren deretter automatisk av. Kullbørstene kan ikke skiftes av brukeren. Ta med maskinen til et godkjent DEWALT reparasjonsverksted.

Bruk av skjøteledning

Hvis det er nødvendig å bruke skjøteledning, må man bruke en godkjent skjøteledning som er egnet til dette verktøyets kraftbehov (se tekniske data). Hvis du bruker en kabeltrommel, bør du alltid vikle kabelen helt av først.

Montering og justering

Ta alltid støpselet ut av stikkontakten før montering og justering av verktøyet.

DW541/DW545 - Innstilling av den elektroniske turtalls- og slagkontrollen (fig. B)

- Snu innstillingshjul (2) til ønsket stilling. Jo høyere tall, desto høyere turtall og slagenergi. Innstillingshjulet går fra "1" (lav) to "7" (full styrke). Maskinen er svært anvendelig til en rekke ulike bruksområder. Den riktige innstillingen finner man ved å prøve seg frem. Hvis man bruker et bor med mindre diameter eller borer i keramiske eller skjøre materialer, må man f.eks. innstille innstillingshjulet på "1" (lav).

Valg av funksjon (fig. B)

Borehammeren kan brukes med to forskjellige funksjoner:

Hammerboring: samtidig boring og hamring - for boring i alle typer betong og stein.

Hamring med spindellås: kun slag - for lett hakking, meisling og rivningsarbeide. SDS-max ^® meiselen kan låses i 8 forskjellige stillinger (se også fig. C):

• Vri funksjonsvelgeren (5) at den dekker sikringen (16).
• Lås meiselen i ønskede stillingen.
• Innstill funksjonsvelgeren (5) på ⚠T
  Med denne funksjonen kan borehammeren også brukes som vektarm for å løsne en fastkilt meisel.
• Velg den ønskede funksjonen ved å vri funksjonsvelgeren (5) over sikringen (16) slik at den peker på symbolet.

Montering og fjerning av SDS-max® tilbehør (fig. C)

Disse modellene bruker SDS-max ^ bor og meisler (se tverrsnitt av SDS-max ^ borskaft i fig. C).

• Ta støpselet ut av stikkontakten.
• Sett borskaftet ind i festesystemets låsekrage (6) og vri boret litt slik at kragen faller på plass.
• Dra i boret for å kontrollere at det er skikkelig låst. Med hammerfunksjon må boret kunne bevege seg flere cm ut og inn.
• For å fjerne boret trekkes festesystemets låsekrage (6) bakover slik at boret kan tas ut.

Sidehåndtaket settes sammen og festes

Sidehåndtaket (8) kan festes foran eller bak på begge sider av borehammeren, slik at våde høyre- og venstrehendte kan bruke maskinen.

Pass alltid på at borehammeren brukes med riktig festet sidehåndtak.

Montering foran (fig. D)

• Skru løs sidehåndtaket (8) og demonter klemmen (20).
• Før stårlingen (17) over kragen (7) bak festesystemet (6). Klem begge endene sammen, monter bøssingen (18) og sett i pinnen (19).
• Sett på klemmen (20) og skru på låsehjulet (9). Ikke stram det.
• Skru sidehåndtaket (8) på låsehjulet og stram det.
• Vri montasjestøtten til sidehåndtaket til ønsket posisjon. Ved boring horisontalt med et tungt bor settes sidehåndtaket i en vinkel på ca. 20° (se fig. E) for optimal kontroll.

- Lås sidehändtakets montasjestøtte ved å stramme låsehjulet (9).

Montering bak (fig. F)

Den bakre posisjonen er særlig nyttig ved boring i himlinger eller gulv. Se fig. G.

• Skru løs sidehåndtaket (8) og ta det av. La sidehåndtakets montasjestøtte bli sittende foran slik at dybdeanlegget kan brukes.
• Skru sidehåndtaket inn i et av hullene bak (10), på høyre eller venstre side av verktøyet.

Innstilling av boredybde (fig. H)

• Sett i det riktige boret.
• Løsne vingemutteren (21) og stikk dybdeanlegget (11) gjennom hullet i klemmen for sidehåndtaket.
• Trykk boret vinkelrett mot en overflate og juster dybdeanlegget (11) som vist.
• Stram vingemutteren (21).

Bruksanvisning

• Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
- Vær oppmerksom på hvor røropplegg og ledninger befinner seg.
- Trykk bare lett på maskinen (ca. 20 kg). Stor kraft fører ikke til raskere boring, men til at maskinen presterer dårligere og at levetiden eventuelt reduseres.

Boring med massivt bor (fig. A)

• Innstill den elektroniske turtalls- og slagkontrollen (2) (DW541/DW545).
• Innstill funksjonsvelgeren (5) på "hammerboring".
• Sett i riktig tillbehør.
• Monter og juster sidehåndtaket (8).
• Innstill om nødvendig boredybden.
• Merk av hvor det skal bores hull.
• Sett boret mot merket og trykk på strømbryteren (1).
• Når maskinen skal stoppes, slippes strømbryteren (1). Skru alltid AV maskinen når arbeidet er avsluttet og før støpselet tas ut av stikkontakten.

Boring med kjernebor (fig. A)

- Innstill den elektroniske turtalls- og slagkontrollen (2) (DW541/DW545) til moderat eller høyt hurtighet.

• Innstill funksjonsvelgeren (5) på "hammerboring".
• Monter og innstill sidehåndtaket (8).
• Sett i riktig bor.
• Sett senterboret i kjerneboret.
• Sett senterboret på det avmerkede borehullet og trykk på strømbryteren (1). Bor inntil kjernen kommer ca. 1 cm inn i betongen.
• Stopp maskinen og fjern senterboret. Sett kjerneboret i hullet og fortsett med boringen.
• Når hullet som skal bores er dypere enn boret, fjernes sylinderen med betong inni boret med jevne mellomrom. For å unngå at det brytes av beongbiter omkring hullet, bores det først et hull med samme diameter som senterboret helt gjennom betongen. Deretter bores det store hullet til midten fra begge sider.
• Når maskinen skal stoppes går man frem som beskrevet ovenfor.

Hakking og meisling (fig. A)

• Innstill den elektroniske turtalls- og slagkontrollen (2) (DW541/DW545).
• Innstill funksjonsvelgeren (5) på "kun hammer med spindellås".
• Sett i riktig meisel og vri den for hånd slik at den låses i en av de 8 posisjonene.
• Monter og juster sidehåndtaket (8).
• Trykk på strømbryteren (1) og begynn med arbeidet.
• Når maskinen skal stoppes går man frem som beskrevet ovenfor.

Det finnes ulike typer tilbehør og meisler med SDS-max®. Din forhandler kan gi nærmere opplysninger om passende tilleggsutstyr.

Vedlikehold (fig. A)

Ditt DeWALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet.

Vedlikeholdsarbeid på borehammeren kan ikke utføres av brukeren. Ta med verktøyet til et godkjent DEWALT reparasjonsverksted når serviceindikatorlampen (4) (DW541/DW545) lyser. For modell DW540 anbefales overhaling etter ca. 80 timers bruk.

Smøring

Ditt elektoverktøy trenger ikke ekstra smøring.

Rengjøring

Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut.

Utslitt verktøy og miljøet

Vern naturen. Kast ikke produktet sammen med annet avfall när det er utslitt. Lever det til kildesortering eller til et DEWALT-serviceverksted.

DEWALT service

Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med DEWALT.

På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.

GARANTI

• 30 DAGERS FORN∅YD-KUNDEGARANTI •

Hvis du ikke er tilfreds med ditt DEWALT verktøy, kan det returneres innen 30 dager til din DEWALT forhandler eller til et DEWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.

• 1 ÅRS FRI VEDLIKEHOLDSERVICE •

Skulle ditt DEWALT verktøy trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert DEWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.

• 1 ÅRS GARANTI •

Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt DEWALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:

• Verktøyet ikke er blitt brukt skjødesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
  • Kvittering kan fremlegges.

Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.

Adresse til nærmeste DEWALT autoriserte serviceverksted finner du i DEWALT katalogen, eller ved å kontakte DEWALT.
