MODE D'EMPLOI DW545 DEWALT

L_ A (lydniveau) dB(A)* 97,6 97,4 96,7

L_WA (akustisk styrke) dB(A) 105,6 105,4 104,7

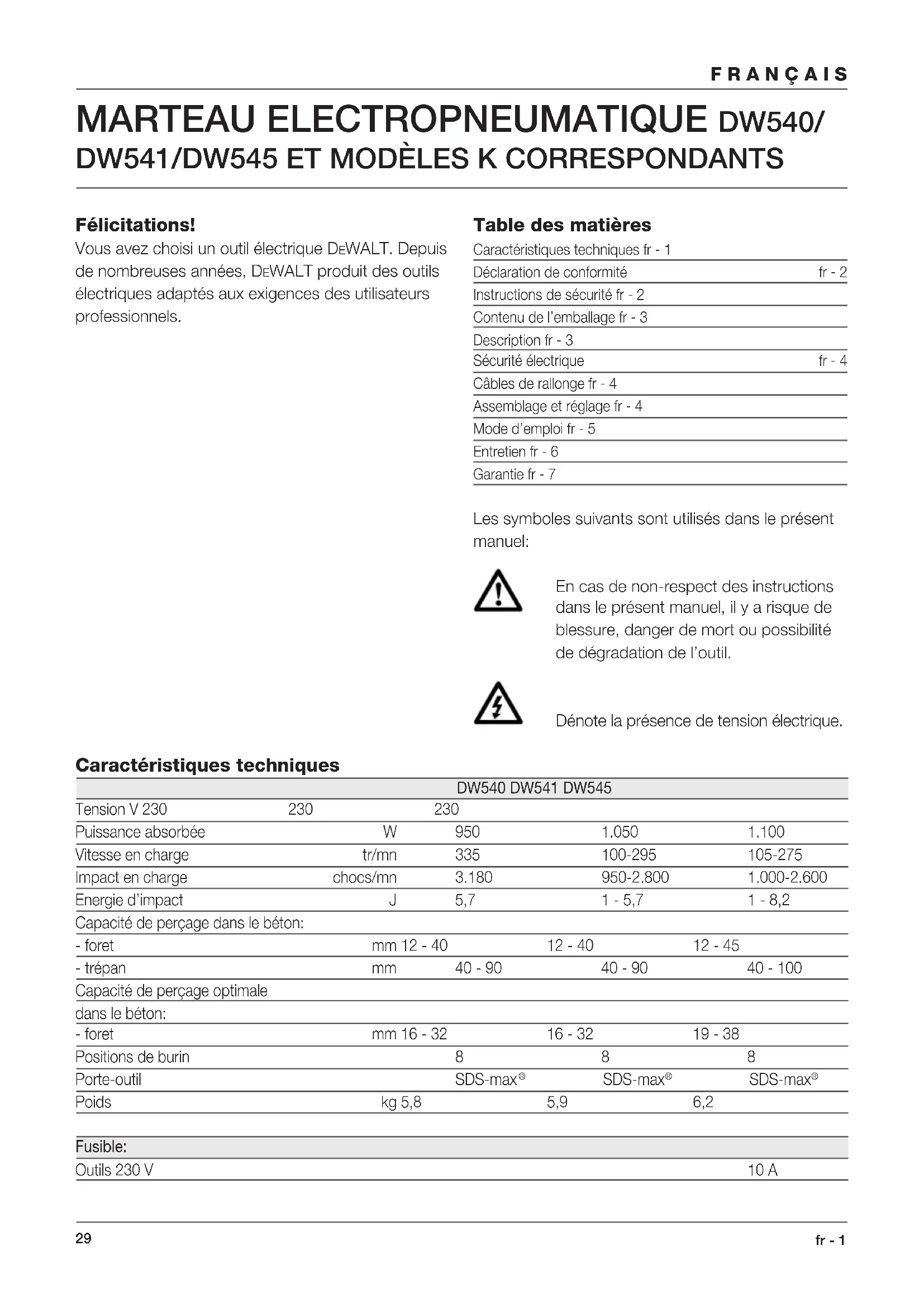

Vous avez choisi un outil électrique DEWALT. Depuis de nombreuses années, DEWALT produit des outils électriques adaptés aux exigences des utilisateurs professionnels.

Table des matières

Caractéristiques techniques fr - 1
Déclaration de conformité	fr - 2
Instructions de sécurité fr - 2
Contenu de l'emballage fr - 3
Description fr - 3
Sécurité électrique	fr - 4
Câbles de rallonge fr - 4
Assemblage et réglage fr - 4
Mode d'emploi fr - 5
Entretien fr - 6
Garantie fr - 7

Les symboles suivants sont utilisés dans le présent manuel:

En cas de non-respect des instructions dans le présent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l'outil.

Dénote la présence de tension électrique.

Caractéristiques techniques

DW540 DW541 DW545
Tension V 230	230	230
Puissance absorbée	W	950	1.050	1.100
Vitesse en charge	tr/mn	335	100-295	105-275
Impact en charge	chocs/mn	3.180	950-2.800	1.000-2.600
Energie d'impact	J	5,7	1 - 5,7	1 - 8,2
Capacité de perçage dans le béton:
- foret	mm 12 - 40		12 - 40	12 - 45
- trépan	mm	40 - 90	40 - 90	40 - 100
Capacité de perçage optimale
dans le béton:
- foret	mm 16 - 32		16 - 32	19 - 38
Positions de burin		8	8	8
Porte-outil		SDS-max ^	SDS-max ^	SDS-max ^
Poids	kg 5,8		5,9	6,2
Fusible:
Outils 230 V				10 A

Déclaration de conformité

CE

DW540, DW541, DW545 et les modèles K correspondants

DEWALT déclare que ces outils ont été mis au point en conformité avec les normes 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Niveau de pression acoustique suivant 86/188/CEE & 89/392/CEE, mesuré suivant EN 50144:

DW540 DW541 DW545

LpA	(pression acoustique) dB(A)* 97,6 97,4 96,7

LWA	(puissance acoustique) dB(A) 105,6 105,4 104,7

* à l'oreille de l'opérateur

Prendre les mesures nécessaires pour la protection de l'ouie lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

Valeur moyenne quadratique pondérée en fréquence de l'accélération suivant EN 50144:

DW540 DW541 DW545

7,4 m/s2

7,0 m/s2

8,6 m/s2

Directeur de développement produits Horst Großmann

X. fopman

DEWALT, Idstein, Allemagne

Instructions de sécurité

Afin de réduire le risque de décharge électrique, de blessure et d'incendie lors de l'utilisation d'outils électriques, observer les consignes de sécurité fondamentales en vigueur. Lire et observer les instructions avant d'utiliser l'outil. Conserver ces instructions de sécurité!

Généralités

1 Tenir votre aire de travail propre et bien rangée Le désordre augmente les risques d'accident.

2 Tenir compte des conditions ambiantes Ne pas exposer les outils électriques à l'humidité. Veiller à ce que l'aire de travail soit bien éclairée. Ne pas utiliser d'outils électriques en présence de liquides ou de gaz inflammables.

3 Attention aux décharges électriques

Eviter le contact corporel avec des éléments reliés à la terre, comme par exemple tuyaux, radiateurs, cuisinières électriques et réfrigérateurs. Sous des conditions de travail extrêmes (par exemple: humidité élevée, dépôt de poussières métalliques, etc.) la sécurité électrique peut être augmentée en insérant un transformateur d'isolation ou un disjoncteur différentiel (FI).

4 Tenir les enfants éloignés

Ne pas permettre que d'autres personnes touchent l'outil ou le câble de rallonge. Les tenir éloignées de votre travail.

5 Câble de rallonge pour l'extérieur

A l'extérieur, n'utiliser que des câbles de rallonge homologués portant le marquage correspondant.

6 Ranger vos outils dans un endroit sûr

Ranger les outils non utilisés dans un endroit sec, fermé à clé et hors de la portée des enfants.

7 Porter des vêtements de travail appropriés

Ne pas porter de vêtements flottants ou de bijoux. Ils pourraient être happés par les pièces en mouvement. Lors de travaux à l'extérieur, il est recommandé de porter des gants en caoutchouc et des chaussures à semelle anti-dérapante. Le cas échéant, porter une garniture convenable retenant les cheveux longs.

8 Porter des lunettes de protection

Utiliser aussi un masque si le travail exécuté produit de la poussière ou des copeaux volants.

9 Attention au niveau de pression acoustique

Prendre les mesures nécessaires pour la

protection de l'ouie lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

10 Bien fixer la pièce à travailler

Pour plus de sécurité, fixer la pièce à travailler avec un dispositif de serrage ou un étau. Ainsi, vous aurez les deux mains libres pour manier l'outil.

11 Adopter une position confortable

Toujours tenir les deux pieds à terre et garder l'équilibre.

12 Eviter tout démarrage involontaire

Ne pas porter l'outil en ayant un doigt placé sur l'interrupteur. Mettre l'interrupteur en position d'arrêt avant de mettre la fiche dans la prise.

13 Faire preuve de vigilance

Observer votre travail. Faire preuve de bon sens. Ne pas employer l'outil en cas de fatigue.

14 Enlever la fiche de la prise

Débrancher l'outil et attendre qu'il soit complètement immobilisé avant de le laisser, de procéder à l'entretien ou au changement d'accessoires.

15 Enlever les clés de réglage

Avant de mettre l'outil en marche, retirer les clés et outils de réglage.

16 Utiliser l'outil adéquat

Le domaine d'utilisation de l'outil est décrit dans le présent manuel. Ne pas utiliser d'outils ou d'accessoires de trop faible puissance pour exécuter des travaux lourds. Ne pas utiliser des outils à des fins et pour des travaux pour lesquels ils n'ont pas été conçus.

Attention! L'utilisation d'accessoires autres que ceux recommandés dans le présent manuel pourrait entraîner un risque de blessure.

Utiliser l'outil conformément à sa destination.

17 Préserver le câble d'alimentation

Ne pas porter l'outil par le câble et ne pas tirer sur celui-ci pour débrancher la fiche de la prise. Préserver le câble de la chaleur, de l'huile et des arêtes vives.

18 Entretenir vos outils avec soin

Maintenir vos outils affûtés et propres afin de travailler mieux et plus sûrement. Observer les instructions d'entretien et de changement d'accessoires. Vérifier régulièrement l'état du câble d'alimentation et, s'il est endommagé, le faire changer par votre Service agréé DEWALT. Vérifier périodiquement le câble de rallonge et le remplacer s'il est endommagé. Maintenir les poignées sèches et exemptes d'huile et de graisse.

19 Contrôler si votre outil est endommagé

Avant d'utiliser l'outil, vérifier qu'il n'est pas endommagé. Pour cela, contrôler l'alignement des pièces en mouvement et leur grippage éventuel. Tous les composants doivent être montés correctement et remplir les conditions pour garantir le fonctionnement impeccable de l'outil. Faire réparer ou échanger tout dispositif de sécurité et toute pièce endommagée conformément aux instructions. Ne pas utiliser l'outil quand l'interrupteur est défectueux. Faire remplacer l'interrupteur par un Service agréé DEWALT.

20 Faire réparer votre outil par un Service agréé DEWALT

Cet outil est conforme aux consignes de sécurité en vigueur. La réparation des outils électriques est strictement réservée aux personnes qualifiées.

Contenu de l'emballage

1 Marteau électropneumatique
1 Poignée latérale
1 Butée de profondeur
1 Tube de lubrifiant pour forets
1 Coffret de transport (seulement pour modèles K)
1 Manuel d'instructions
1 Dessin éclaté

- Vérifier si l'outil, les pièces ou les accessoires ne présentent pas de dommages dus au transport.

- Prendre le temps de lire et de comprendre à fond le présent manuel avant de mettre votre outil en marche.

Description (fig. A)

Votre marteau électropneumatique DEWALT a été conçu pour une utilisation professionnelle dans le domaine du perçage et pour de légers travaux de burinage, fraisage et démolition.

1 Interrupteur MARCHE/ARRET
2 Régulateur de vitesse et d'impact électroniques (DW541/DW545)
3 T émoin indicateur de mise en circuit (DW541/DW545)
4 T émoin indicateur de service (DW541/DW545)
5 S électeur de mode avec verrouillage (16)
6 Porte-outil pour accessoires SDS-max®
7 Collet
8 Poignée latérale

9 Molette de blocage
10 Logement arrière
11 Butée de profondeur
12 Capot de poignée
13 Capot de service inférieur
14 Capot de service supérieur
15 Capot de boîte d'engrenage
16 Bouton de verrouillage

DW541/DW545 - Dispositif de démarrage progressif

Ces outils sont équipés d'un dispositif électronique permettant un démarrage progressif pour assurer une bonne tenue de l'outil en début de travail tout en permettant d'éviter l'à-coup du démarrage quand l'outil est mis en marche avec le foret dans un trou existant.

Limiteur de couple

Tous les marteaux électropneumatiques sont équipés d'un limiteur de couple réduisant l'à-coup en cas de blocage du foret. Cette caractéristique évite aussi le calage de l'engrenage et du moteur électrique. Ajusté à l'usine, le limiteur de couple n'est pas réglable.

DW541/DW545 - Variateur de vitesse et d'impact électronique (fig. B)

Le variateur de vitesse et d'impact électronique offre les avantages suivants:

• utilisation de forets plus petits sans risque de rupture
• perçage de matériaux légers et cassants sans fractionnement
• contrôle optimal de l'outil pour fraisage précis

DW541/DW545 - Témoins indicateurs de service et de mise en circuit (fig. B)

Le témoin indicateur de service rouge (4) s'allume quand les charbons sont presque usés pour indiquer qu'il y a lieu de faire réviser l'outil. Le moteur sera automatiquement mis hors circuit au bout d'environ 8 heures de fonctionnement, si les charbons ne sont pas changés. Pour changer les charbons, faire appel à un Service agréé DEWALT.

Le témoin indicateur de mise en circuit vert (3) s'allume dès que l'outil est mis en MARCHE. Si le témoin indicateur s'allume sans que l'outil démarre, le moteur électrique est probablement défectueux. Si le témoin indicateur ne s'allume pas et que rien ne se passe, l'interrupteur MARCHE/ARRET ou le cordon secteur sont probablement en cause.

Sécurité électrique

Le moteur électrique a été conçu pour une seule tension. Vérifier si la tension secteur correspond à la tension indiquée sur la plaque d'identification.

Cet outil à double isolation est conforme à la norme EN 50144; un branchement à la terre n'est donc pas nécessaire.

CH Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation. Type 11 pour la classe II (Isolation double) - outils Type 12 pour la classe I (Conducteur de terre) - outils

CH En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Câbles de rallonge

Si un câble de rallonge est nécessaire, utiliser un câble de rallonge à trois conducteurs homologué adapté pour la puissance absorbée de cet outil (voir les caractéristiques techniques). La section minimum du conducteur est de 1,5 mm². En cas d'utilisation d'un dévidoir, toujours dérouler le câble complètement.

Généralités: Utiliser uniquement des câbles d'alimentation du type HO7RN-F.

Assemblage et réglage

Toujours retirer la fiche de la prise avant de procéder à l'assemblage ou au réglage.

DW541/DW545 - Réglage de la vitesse et de l'impact électroniques (fig. B)

• Choisir le niveau désiré au moyen du régulateur (2). La vitesse et l'énergie d'impact augmentent à mesure que le chiffre s'élève. Le chiffre variant de "1" (basse vitesse/couple élevé) à "7" (haute vitesse/couple réduit), l'outil est extrêmement flexible et s'adapte à bon nombre d'applications. L'expérience dictera le réglage exact.
  Ainsi, en cas de forets de faible diamètre ou en

cas de perforation de céramique ou de matériaux cassants, choisir le niveau "1" (basse vitesse/couple élevé).

Sélection du mode de travail (fig. B)

Votre marteau électropneumatique s'utilise en deux modes de travail:

Perçage avec percussion: pour béton et maçonnerie.

Percussion sans rotation: pour légers travaux de burinage, fraisage et démolition. Les burins SDS-max® peuvent être bloqués en 8 positions différentes (voir aussi la fig. C):

• Tourner le sélecteur de mode (5) jusqu'à ce qu'il couvre le verrouillage (16).
• Bloquer le burin dans la position requise.
• Tourner le sélecteur de mode (5) vers le symbole ⚠T

Dans ce mode, le marteau électropneumatique peut aussi servir de levier pour dégager un foret bloqué.

- Choisir le mode désiré en tournant le sélecteur de mode (5) au-delà du verrouillage (16) vers le symbole concerné.

Montage et démontage des accessoires SDSmax® (fig. C)

Ces modèles utilisent des forets et des burins SDS-max ^® (l'encart dans la fig. C représente la section de la queue d'un accessoire SDS-max ^® ).

• Débrancher l'outil.
• Introduire la queue du foret et le tourner légèrement en appuyant dessus jusqu'à ce qu'il s'enfonce complètement dans le porte-outil.
• Tirer sur le foret pour vérifier son blocage. En mode de perçage avec percussion, le foret serré dans le porte-outil doit pouvoir rentrer et sortir de plusieurs centimètres.
• Pour démonter le foret, tirer vers l'arrière la bague de blocage du porte-outil (6) et enlever le foret.

Assemblage et montage de la poignée latérale

La poignée latérale (8) peut être montée en position avant ou bien en position arrière, à gauche ou à droite pour droitiers et gauchers.

Toujours utiliser le marteau électropneumatique avec la poignée latérale en place.

Montage en position avant (fig. D)

• Desserrer le manche et démonter le serre-collier (20) de la poignée latérale (8).
• Engager le collier en métal (17) sur le collet derrière le porte-outil (6). Comprimer les deux extrémités, monter la bague (18) et introduire la cheville (19).
• Mettre en place le serre-collier (20) et visser la molette de blocage (9) sans la serrer.
• Visser le manche dans la molette de blocage et le serrer.
• Tourner le support de la poignée latérale dans la position désirée. Pour percer horizontalement avec un foret de grande taille, placer le manche à un angle d'environ 20° (voir fig. E) pour obtenir un contrôle optimal.
• Bloquer le support de la poignée latérale en serrant la molette (9).

Montage en position arrière (fig. F)

La position arrière est particulièrement utile en cas de travaux dans les plafonds ou les sols. Voir la fig. G.

• Desserrer le manche et l'enlever de sa position avant. Laisser le support de la poignée latérale (8) en place pour pouvoir continuer à utiliser la butée de profondeur.
• Visser le manche directement dans un des logements arrière (10) prévus à cet effet.

Réglage de la profondeur de perforation (fig. H)

• Introduire un foret adapté.
• Desserrer l'écrou à ailettes (21) et introduire la butée de profondeur (11) par le trou dans le serre-collier de la poignée latérale.
• Maintenir le foret à l'endroit où le trou va être percé et régler la butée de profondeur (11) comme l'indique la figure.
• Serrer l'écrou à ailettes (21).

Mode d'emploi

- Toujours respecter les consignes de sécurité et les règles en vigueur.

- Se renseigner sur l'emplacement des tuyauteries et des câblages.

- Appliquer une force modérée (environ 20 kg) sur l'outil. Une pression excessive n'accélère pas le perçage ou le fraisage mais altère la performance de l'outil et risque de réduire sa durée de vie.

Perçage avec un foret (fig. A)

• Régler le régulateur de vitesse et d'impact électroniques (2) (DSW541/DW545).
• Mettre le sélecteur de mode (5) sur perçage avec percussion.
• Introduire un foret adapté.
• Assembler et ajuster la poignée latérale (8).
• Si nécessaire, régler la profondeur de perçage.
• Marquer l'endroit où le trou va être percé.
• Placer le foret à l'endroit marqué et enfoncer l'interrupteur MARCHE/ARRET (1).
• Pour arrêter l'outil, relâcher l'interrupteur MARCHE/ARRET (1).

Toujours mettre l'outil à l'ARRET après le travail et avant de débrancher l'outil.

Perçage avec un trépan (fig. A)

• Régler le régulateur de vitesse et d'impact électroniques (2) (DW541/DW545) sur une vitesse moyenne ou élevée.
• Mettre le sélecteur de mode (5) sur perçage avec percussion.
• Assembler et ajuster la poignée latérale (8).
• Introduire un trépan adapté.
• Monter le foret pilote dans le trépan.
• Placer le foret pilote à l'endroit où le trou va être percé et enfoncer l'interrupteur MARCHE/ARRET (1). Percer jusqu'à ce que le trépan pénètre le béton d'environ 1 cm.
• Arrêter l'outil et enlever le foret pilote. Reprendre le travail en plaçant le trépan dans le trou existant.
• En cas de perçage d'une structure plus épaisse que la profondeur du trépan, casser régulièrement la carotte de béton qui se forme à l'intérieur du trépan. Pour éviter d'endommager le béton en fin de perçage, percer un trou du diamètre du foret pilote à travers toute l'épaisseur de la structure. Ensuite, percer au trépan la moitié du trou en partant de chacun des côtés.
• Pour arrêter l'outil, procéder comme décrit ci-dessus.

Burinage et fraisage (fig. A)

• Régler le régulateur de vitesse et d'impact électroniques (2) (DW541/DW545).
• Mettre le sélecteur de mode (5) sur percussion sans rotation.
• Introduire un burin adapté et le tourner à la main pour le bloquer dans une des 8 positions.
• Assembler et ajuster la poignée latérale (8).
• Enfoncer l'interrupteur MARCHE/ARRET (1) et commencer le travail.
• Pour arrêter l'outil, procéder comme décrit ci-dessus.

Divers types de forets et de burins SDS-max® sont disponibles en option. Votre revendeur pourra vous renseigner sur les accessoires qui conviennent le mieux pour votre travail.

Entretien (fig. A)

Votre outil DeWALT a été conçu pour durer longtemps avec un minimum d'entretien. Son fonctionnement satisfaisant dépend en large mesure d'un entretien soigneux et régulier.

La révision du marteau électropneumatique est réservée aux techniciens du Service agréé DEWALT. Une telle révision est nécessaire dès que le témoin indicateur (4) (DW541/DW545) s'allume. Pour le DW540, la révision est recommandée après environ 80 heures de service.

Lubrification

Votre outil électrique ne nécessite aucune lubrification additionnelle.

Nettoyage

Les fentes d'aération doivent toujours être dégagées. Nettoyer régulièrement le boîtier avec un chiffon doux.

GARANTIE

• 30 JOURS D'ENGAGEMENT SATISFACTION •

Si, pour quelque raison que ce soit, votre produit DEWALT ne vous donne pas entière satisfaction, il suffit de le retourner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente agréé pour un remboursement intégral ou un échange. Munissez-vous d'une preuve d'achat.

• 1 AN DE MAINTENANCE GRATUITE •

Au cas où votre produit DEWALT nécessiterait une révision ou des réparations dans les 12 mois suivant son achat, cette opération sera effectuée gratuitement dans un centre de service après-vente agréé sur présentation de la preuve d'achat. Ce service comprend pièces et main-d'oeuvre pour les machines, à l'exclusion des accessoires.

• 1 AN DE GARANTIE •

Au cas où votre produit DEWALT présenterait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pièces défectueuses ou de l'unité entière, et ce à notre discrétion, à condition que:

• le produit ait été utilisé correctement
- aucune personne non qualifiée n'ait tenté de réparer le produit
- la preuve d'achat portant la date d'acquisition soit fournie.

Pour obtenir l'adresse du distributeur DEWALT ou du centre de service après-vente agréé le plus proche, appeler le numéro dans la liste figurant au dos du manuel.

MARTELLO ELETTROPNEUMATICO DW540/DW541/DW545 E MODELLI CORRISPONDENTI

Congratulazioni!
