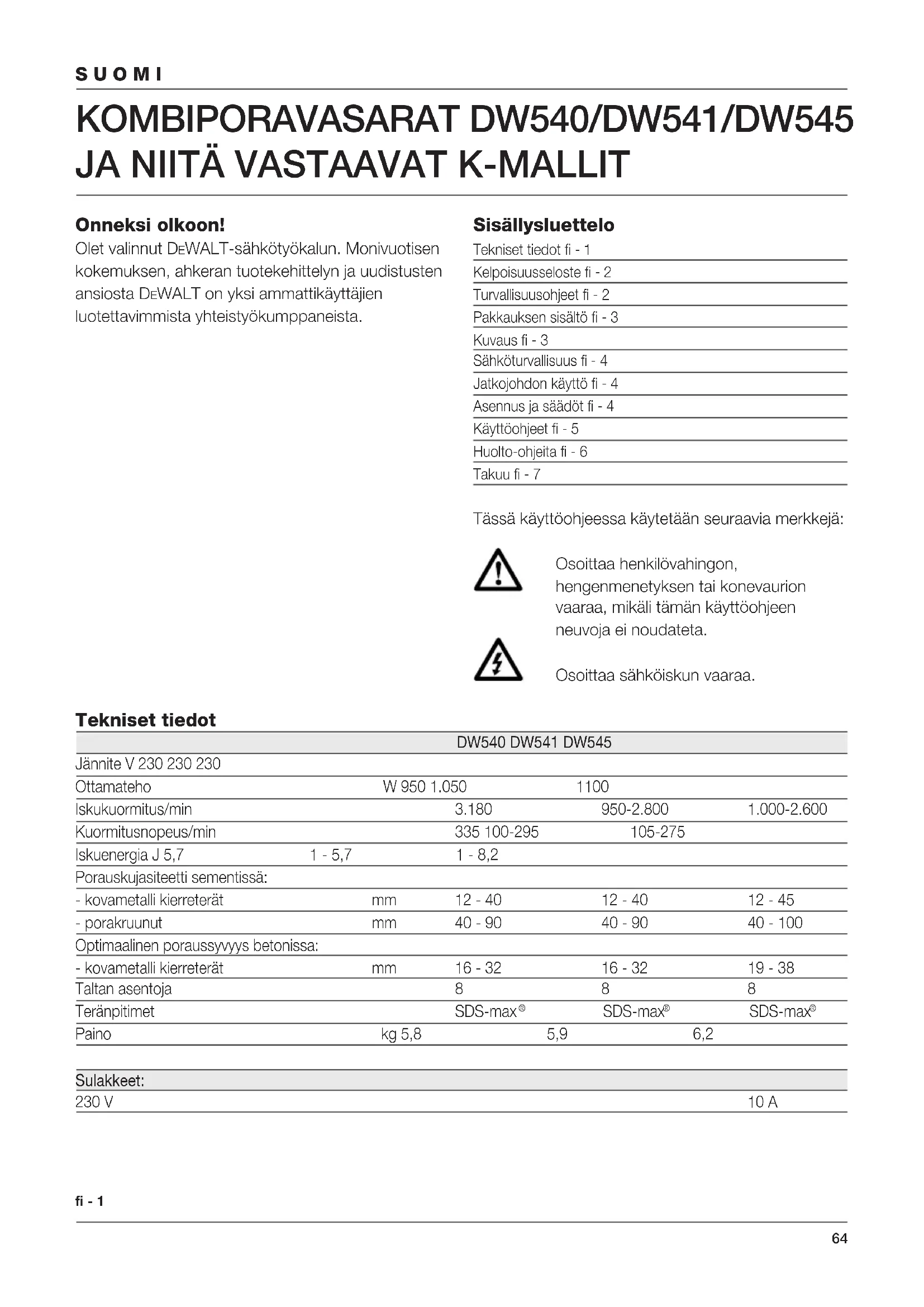

KÄYTTÖOHJE DW545 DEWALT

Olet valinnut DEWALT-sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DEWALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista.

Sisällysluettelo

Tekniset tiedot fi - 1

Kelpoisuusseloste fi - 2

Turvallisuusohjeet fi - 2

Pakkauksen sisältö fi - 3

Kuvaus fi - 3

Sähköturvallisuus fi - 4

Jatkojohdon käyttö fi - 4

Asennus ja säädöt fi - 4

Käyttöohjeet fi - 5

Huolto-ohjeita fi - 6

Takuu fi - 7

Tässä käyttöohjeessa käytetään seuraavia merkkejä:

Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta.

Osoittaa sähköiskun vaaraa.

Tekniset tiedot

		DW540 DW541 DW545
Jännite V 230 230 230
Ottamateho	W 950 1.050		1100
Iskukuormitus/min	3.180		950-2.800	1.000-2.600
Kuormitusnopeus/min	335 100-295		105-275
Iskuenergia J 5,7	1 - 5,7	1 - 8,2
Porauskujasiteetti sementissä:
- kovametalli kierreterät	mm	12 - 40	12 - 40	12 - 45
- porakruunut	mm	40 - 90	40 - 90	40 - 100
Optimaalinen poraussyvyys betonissa:
- kovametalli kierreterät	mm	16 - 32	16 - 32	19 - 38
Taltan asentoja		8	8	8
Teränpitimet		SDS-max®	SDS-max®	SDS-max®
Paino	kg 5,8	5,9	6,2
Sulakkeet:
230 V				10 A

Kelpoisuusseloste

CE

DW540, DW541, DW545 porat ja vastaavat K-mallit

DEWALT vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55104, EN 55014, EN 61000-3-2 ja EN 61000-3-3 mukaisesti.

Äänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 89/392/EEC mukainen, mitattu EN 50144:n mukaisesti:

DW540 DW541 DW545

L_pA (äänenpaine) dB(A)* 97,6 97,4 96,7

L_WA (ääniteho) dB(A) 105,6 105,4 104,7

* käyttäjän korvassa

Suojaa kuulosi asianmukaisesti, jos ylitetään 85 dB(A) melutaso.

Kiihtyvyyden painotettu neliöllinen keskiarvo EN 50144:n mukaan:

DW540 DW541 DW545

7,4 m/s ^2 7,0 m/s ^2 8,6 m/s ^2

Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla. Näiden ohjeiden lisäksi tulee aina seurata työsujeluviranomaisten ohjeita.

VAROITUS!

Sähköiskujen, loukkaantumisten ja palovaaran ehkäisemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteitä.

1 K äytä kuulosuojaimia

Eri materiaaleja työstettäessä melutaso saattaa vaihdella ja kohota ajoittain yli 85 dB(A) rajan. Suojaa itsesi ja käytä aina kuulosuojaimia.

2 Pidä työskentelyalue järjestyksessä

Epäjärjestys tuo mukanaan onnettomuusvaaran.

3 Ajattele työskentelyalueen vaikutusta työhösi

Älä vie sähkötyökalua ulos sateeseen. Älä käytä sitä kosteissa tai märissä tiloissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä.

4 Suojaudu sähköiskuilta

Vältä kosketusta sähköä johtaviin esineisiin, kuten putkiin, pattereihin, liesiin tai jääkaappeihin.

5 Pidä lapset poissa työskentelyalueelta

Älä anna asiantuntemattomien koskettaa sähkötyökalua tai sen liitäntäjohtoa. Ylimääräisten henkilöiden tulisi pysytellä poissa työskentelyalueelta.

6 Säilytä työkalua oikein

Kun et käytä työkalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että säilytyspaikka on lukittu ja niin korkealla, etteivät lapset ylety sinne.

7 Älä ylikuormita sähkötyökalua

Liiallisen leikkausvoiman käyttö tai liian suuri työkappaleen syöttönopeus voi ylikuormittaa koneen. Kone toimii paremmin ja turvallisemmin sille suunnitellulla suoritusalueella.

8 Valitse oikea sähkötyökalu

Ohjekirjassa on selvitetty laitteen oikea käyttötarkoitus. Ota epävarmoissa tapauksissa yhteys DEWALTin edustajaan. Laitteen tai siihen liitetyn lisälaitteen käyttö ohjekirjan suositusten vastaisesti voi aiheuttaa henkilövahinkoja. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita.

9 Pukeudu asianmukaisesti

Älä käytä liian väljiä vaatteita tai koruja. Ne voivat

tarttua liikkuviin osiin. Käytä ulkona

työskennellessäsi kumihansikkaita ja

liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

10 Käytä suojalaseja

Käytä suojalaseja, etteivät lastut työstettäessä pääse vahingoittamaan silmiä. Mikäli työstettäessä syntyy paljon pölyä, käytä kasvosuojaa.

11 Huolehdi sähköjohdon kunnosta

Älä koskaan kanna konetta liitäntäjohdosta äläkä irrota pistoketta seinästä vetämällä johdosta.

Suojaa liitäntäjohto kuumuudelta, öljyltä ja teräviltä reunoilta.

12 Kiinnitä työkappale oikein

Tarkista aina, että työkappale on kiinnitetty kunnolla.

13 Älä kurottele

Seiso aina tukevasti ja tasapainossa.

14 Hoida työkalua huolella

Pidä työkalu puhtaana ja terät terävinä. Noudata työkalun huolto-ohjeita sekä terän/työkalun vaihto-ohjeita. Tarkista liitäntäjohdon kunto säännöllisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myös jatkojohto säännöllisesti ja uusi se tarvittaessa. Pidä työkalun kädensijat kuivina ja puhtaina öljystä ja rasvasta.

15 Ota pistoke pois pistorasiasta

Irrota pistoke aina pistorasiasta, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. sahan-, poran- tai jyrsinterää.

16 Poista avaimet

Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen.

17 Vältä tahatonta käynnistämistä

Älä kanna konetta sormet virtakytkimellä koneen ollessa kytkettynä sähköverkkoon. Tarkista, että virtakytkin on pois päältä kun laitat pistokkeen pistorasiaan.

18 Jatkojohdot ulkokäytössä

Ulkona työskenneltäessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja.

19 Ole tarkkaavainen

Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.

20 Tarkista, että sähkötyökalu on kunnossa ennen kuin laitat johdon pistotasiaan

Ennen kuin otat koneen käyttöön, tarkista turvalaitteet ja kaikki koneen osat. Näin varmistat,

että kone toimii sille asetettujen vaatimusten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti ja että kaikki osat ovat kunnossa ja oikein asennetut. Tarkista myös, että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Vika suojausjärjestelmässä tai viallinen osa tulee korjata tai vaihtaa valtuutetussa ammattiliikkeessä, mikäli käyttöohjeissa ei toisin mainita. Viallinen virtakytkin tulee vaihtaa alan ammattiliikkeessä.

Älä käytä sähkötyökalua, mikäli virtakytkin ei toimi kunnolla.

21 Turvallisuudeksi

Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja lisävarusteita ja -laitteita. Jonkin muun laitteen käyttö voi aiheuttaa onnettomuuden.

22 Korjauta koneesi DEWALTin valtuuttamalla huoltokorjaamolla.

Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen.

Turvallisuussyistä vain valtuutetut ammattilaiset saavat huoltaa sähkölaitteita.

Pakkauksen sisältö

Pakkaus sisältää:

1 Kombiporavasara
1 Sivukahva
1 Syvyyden rajoitin
1 Terän voiteluaineen putkilo
1 Laukku (vain K-mallit)
1 K äyttöohje
1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.
• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.

Kuvaus (kuva A)

DEWALTin kombiporavasara on suunniteltu ammattimaiseen iskuporaukseen, kevyeen talttaukseen, piikkaukseen ja hajoitustöihin.

1 Virtakytkin
2 Elektroninen nopeuden ja iskun säätö (DW541/DW545)
3 Virta-päällä (ON) LED-valo (DW541/DW545)
4 LED-huoltovalo (DW541/DW545)
5 Toimintatilanvalitsin, jossa turvalukko (16)

6 SDX-max® -lisävarusteiden teränpidin
7 Kaulus
8 Sivukahva
9 Sivukahvan kiinnitysrengas
10 Sivukahvan taka-asema
11 Poraussyvyyden säätötanko
12 Kahvankytkinsuojus
13 Alempi huoltokansi
14 Ylempi huoltokansi
15 Vaihdelaatikon kansi
16 Turvalukko

DW541/DW545 - Pehmeä käynnistys

Pehmeässä käynnistyksessä nopeus kasvaa hitaasti, jolloin poranterä ei lipsu valitusta porauskohdasta, kun laite käynnistetään. Pehmeä käynnistys vähentää myös vaihteistoon ja käyttäjään kohdistuvaa vääntömomenttireaktiota silloin, kun kone käynnistetään poranterän ollessa jo valmiissa reiässä.

Vääntömomentin rajoitinkytkin

Kaikissa kombiporavasaroissa on vääntömomentin rajoitinkytkin, joka vähentää käyttäjään kohdistuvaa maksimaalista vääntömomenttireaktiota terän jumittuessa. Tämä ominaisuus estää myös vaihteiston ja sähkömoottorin jumittumisen. Vääntömomentin rajoitinkytkin on säädetty tehtaalla, eikä käyttäjä voi sitä muuttaa.

DW541/DW545 - elektroninen nopeuden ja iskun säätö (kuva B)

Elektronisella nopeuden ja iskun säädöllä on seuraavia etuja:

• voidaan käyttää pienempiä teriä ilman terän katkeamisen vaaraa
• voidaan porata kevyitä ja hauraita materiaaleja ilman materiaalin pirstoittumista
• optimaalinen terän hallinta tarkkaan piikkaukseen.

DW541/DW545 - huolto- ja virta-päällä (ON) LEDvalot (kuva B)

Punainen LED-huoltovalo (4) syttyy kun hiiliharjat ovat melkein kuluneet, mikä on merkki huollon tarpeesta. Noin 8 tunnin käytön jälkeen moottori sammu automaattisesti. Käyttäjä ei voi huoltaa hiiliharjoja. Vie kone valtuutettuun DEWALTin huoltopisteseen.

Vihreä virta-päällä LED-valo (3) syttyy, kun koneeseen kytketään virta. Jos vihreä LED-valo syttyy, mutta kone ei käynnisty, sähkömoottorissa voi olla vikaa. Jos vihreä LED-valo ei syty eikä laite käynnisty, päälle/pois (ON/OFF) -kytkimessä tai virtajohdossa voi olla vikaa.

Sähköturvallisuus

Sähkömoottori on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

DEWALT-koneesi on kaksoiseristetty EN 50144:n mukaisesti; siksi ei tarvita maadoitusjohtoa.

Jatkojohdon käyttö

Jos jatkojohtoa tarvitaan, käytä tämän laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaapelia. Jos käytät kaapelikelaa, keri kaapeli aina täysin auki.

Asennus ja säädöt

Vedä pistokytkin pistorasiasta aina ennen asennusta.

DW541/DW545 - Elektroninen nopeuden ja iskun säädön valitsin (kuva B)

- Käännä valitsin (2) haluttuun asentoon. Mitä suurempi numero, sitä suurempi nopeus ja iskuenergia. Säätömahdollisuuksien “1” (pieni teho) - “7” (täysi teho) ansiosta laite on hyvin monipuolinen ja sopii moneen erilaiseen käyttöön. Kokemus opettaa oikeat asetukset. Esim. käytettäessä läpimaltaan pienempiä teriä tai porattaessa keraamisia tai hauraita materiaaleja, pane valitsin asentoon “1” (pieni teho).

Toimintovaihtoehdon (kuva B)

Kombiporavasarassa valittavana kaksi eri toimintatilaa:

Iskuporaus samanaikainen kierto ja isku - kaikki sementti- ja kiviporaustoiminnot.

Vasaratoiminto kara lukittuna vain iskut - kevyttä talttausta, piikkausta ja hajoitustöitä varten. Taltta SDS-max ^ -voidaan lukita 8 eri asentoon (kuva C):

• Käännä toimintatilanvalitsinvipua (5) turvalukon (16) päälle.
• Asenna taltta haluttuun asentoon.
• Käännä toimintatilanvalitsinvipua (5), kunnes vipu osoittaa symbolin.
  Tässä toimintatilassa kombiporavasaraa voidaan käyttää myös vipuna, jonka avulla irrotetaan juuttunut poranterä.
• Valitse tarkoituksenmukainen toimintatila kiertämällä toimintatilanvalitsinvipua (5) turvalukon (16) päälle, kunnes vipu osoittaa symbolin.

SDS-max® -lisävarusteiden asennus ja irrotus (kuva C)

Näissä malleissa käytetään SDS-max ^ -poranteriä ja talttoja (ks. kuvan C SDS-max ^ -teränvarren poikkileikkauskuvaa).

• Kytke kone irti sähköverkosta.
• Työnnä taltanvarsi paikalleen lukituskauluseen (6) ja kierrä talttaa hieman, kunnes lukituskaulus napsahtaa paikalleen.
• Tarkista, että terä on asianmukaisesti lukittu vetämällä terää ulospäin. Iskutoimintaa varten terän on kyettävä liikkumaan pitkittäin useita senttimetrejä teränpitimeen lukittuna.
• Kun poistat terän, vedä teränpitimen lukitusistukkaa (6) taaksepäin ja vedä terä irti teränpitimestä.

Sivukahvan kokoaminen ja asennus

Sivukahva (8) voidaan asentaa joko etu- tai taka-asemaan kombiporavasaran kummalle puolelle tahansa, jolloin laitetta voivat käyttää sekä vasenettä oikeakätiset.

Tarkista, että sivukahva on asianmukaisesti koottu ja asennettu ennen kuin käytät konetta.

Sivukahvan asentaminen etuasemaan (kuva D)

• Ruuvaa sivukahva (8) auki ja irrota sivukahvan pidike (20).
• Napsauta teräsrengas (17) kauluksen (7) ympäri teränpitimen taakse (6). Purista molemmat päät yhteen, asenna holkki (18) ja lukitustappi (19) paikoilleen.
• Laita sivukahvan pidike (20) paikoilleen ja kierrä se kiinnityssrenkaaseen. Älä kiristä.
• Ruuvaa sivukahva (8) kiinnitysrenkaaseen ja kiristä.

- Kierrä sivukahva-asennuskokoonpano haluttuun kulmaan. Kun poraat vaakasuoraan raskaalla terällä, säädä sivukahva noin 20° kulmaan (kuva E), mikä on optimaalisin säätö.

- Lukitse sivukahva-asennuskokoonpano paikoilleen kiristämällä kiinnitysrengas (9).

Sivukahvan asentaminen taka-asemaan (kuva F)

Sivukahvan taka-asema on hyödyllinen, kun porataan suoraan ylöspäin tai kohti lattiaa. Ks. kuvaa G.

• Ruuvaa sivukahva (8) auki ja irrota se etuasemasta. Jätä sivukahvan muu asennuskokoonpano paikoilleen, jotta syvyydenrajoitin voidaan kiinnittää siihen.
• Ruuvaa sivukahva suoraan toiseen taka-aseman kiinnityskohdista (10) jommalle kummalle puolelle konetta.

Poraussyvyyden säätö (kuva H)

• Asenna paikoilleen haluttu poranterä.
• Irrota kiinnitysruuvi (21) ja työnnä syvyydenrajoitin (11) sivukahvan pidikkeen reiän läpi.
• Paina poranterä porattavaan pintaan oikeassa kulmassa, ja säädä syvyydenrajoittimen (11) paikka kuvan osoittamalla tavalla.
• Kiristä kiinnitysruuvi (21).

Käyttöohjeet

• Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.
• Varmista, että kaikki työstettävät materiaalit ovat hyvin kiinnitettyjä.
• Paina poraa kevyesti (n. 20 kg). Liiallinen voiman käyttö ei nopeuta poraamista tai piikkausta, mutta voi heikentää koneen suorituskykyä ja lyhentää välineen elinikää.

Kovametallikierreterillä poraaminen (kuva A)

• Valitse haluttu elektroninen nopeuden ja iskun säätö (2) (DW541/DW545).
• Käännä toimintatilanvalitsinvipu (5) "iskuporaus"-asentoon.
• Asenna sopiva poranterä.
• Asenna sivukahva (8) ja säädä sen kulma.
• Säädä tarvittaessa poraussyvyys.
• Merkkaa porattava kohta.
• Kohdista poranterä merkin kohdalle ja paina ON/OFF-kytkintä (1).

- Jos haluat pysäyttää laitteen, vapauta ON/OFFkytkin. Katkaise virta aina työn jälkeen ja ennen kuin irrotat pistokkeen pistorasiasta.

Porakruunuilla poraaminen (kuva A)

- Käännä elektroninen nopeuden ja iskun säätövalitsin (2) (DW541/DW545) asentoon, jossa nopeus on kohtuullinen.

- Käännä toimitilanvalitsinvipu (5) "iskuporaus" - asentoon.

- Asenna sivukahva (8) ja säädä sen kulma.

- Asenna sopiva porakruunu.

- Asenna keskiöpora porakruunuun.

- Kohdista keskiöpora merkin kohdalle ja paina ON/OFF-kytkintä (1). Poraa kunnes porakruunu tunkeutuu sementtiin noin 1 cm:n syvyydeltä.

- Lopeta poraus ja poista keskiöpora. Laita kruunu takaisin reikään ja jatka poraamista.

- Kun poraat sellaista rakennetta, joka on kruunun poraussyvyyttä paksumpi, irrota porauksessa syntyvä sementtisylinteri säännöllisin väliajoin. Jotta sementti porausreiän ympärillä ei murtuisi, poraa ensin halkaisijaltaan keskiöporan suuruinen reikä koko rakenteen läpi. Poraa sitten porakruunulla reikä kummallekin puolelle noin puoleen väliin.

- Sammuta kone kuten edellä on kuvattu.

Talttaus ja piikkaus (kuva A)

• Valitse elektroninen nopeuden ja iskun säätö (2) (DW541/DW545)
• Käännä toimitilanvalitsinvipu (5) asentoon "vasaratoiminto kara lukittuna".
• Asenna sopiva taltta ja kierrä sitä kädellä, kunnes se lukkiutuu yhteen 8:sta asennosta.
• Asenna sivukahva (8) ja säädä sen kulma.
• Paina ON/OFF-kytkintä (1) ja ryhdy työhön.
• Sammuta kone kuten edellä on kuvattu.

Saatavana on erityyppisiä SDS-max® poranteriä ja talttoja. Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista.

Huolto-ohjeita (kuva F)

DEWALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla.

Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan tyydyttävän toiminnan.

- Käyttäjä ei voi huoltaa kombiporavasaraa. Vie kone valtuutettuun DeWALTin huoltopisteseen heti kun huoltovalo (4) syttyy (DW541/DW545). DW540-malli suositellaan perinpohjaista yleistarkastusta noin 80 käyttötunnin jälkeen.

Voitelu

Sähkötyökalusi ei tarvitse lisävoitelua.

Puhdistus

Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla.

Koneen ympäristöystävällinen hävitys

Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun DeWALTin huoltopisteeseen.

Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU •

Jos et ole täysin tyytyväinen DEWALT-työkaluusi, palauta se myyjälle tai valtuutettuun DEWALT-huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

• YHDEN VUODEN ILMAINEN YLLÄPITOHUOLTO •

DEWALT-työkalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukauden sisällä ostopäivästä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittää sähkötyökalujen työja varaosakustannukset. Siihen ei sisälly tarvikekustannuksia. Ostokuitti on esitettävä.

• YHDEN VUODEN TAKUU •

Jos DEWALT-tuotteesi menee epäkuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.
• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.
• Päiväyksellä varustettu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi.

Lähimmän DEWALT-myyjäsi tai valtuutetun DEWALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä DEWALTiin.

BORRHAMMARE DW540/DW541/DW545 OCH K-MODELLER

Vi gratulerar!
