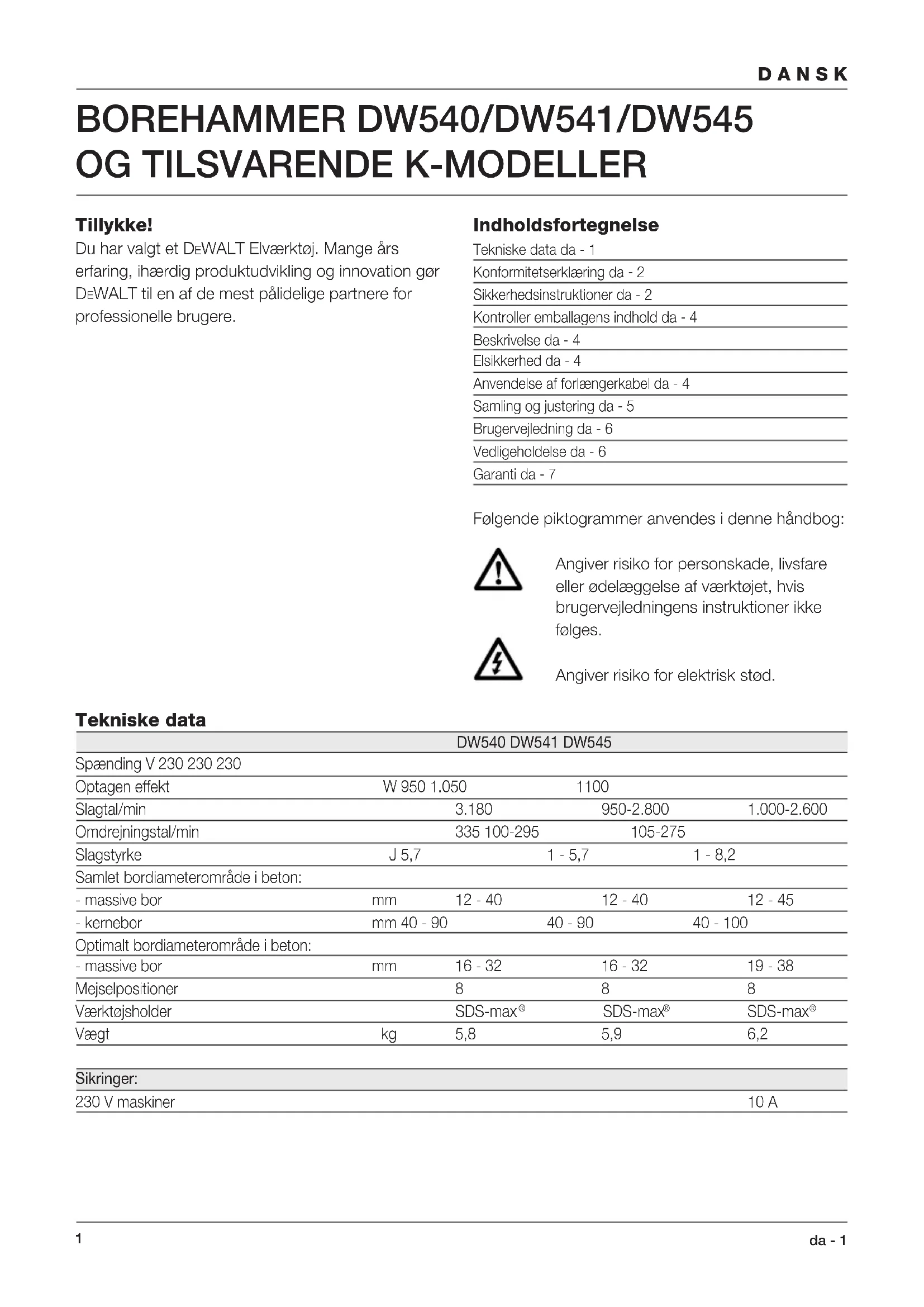

BRUGSANVISNING DW545 DEWALT

Du har valgt et DEWALT Elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere.

Indholdsfortegnelse

Tekniske data da - 1

Konformitetserklæring da - 2

Sikkerhedsinstruktioner da - 2

Kontroller emballagens indhold da - 4

Beskrivelse da - 4

Elsikkerhed da - 4

Anvendelse af forlængerkabel da - 4

Samling og justering da - 5

Brugervejledning da - 6

Vedligeholdelse da - 6

Garanti da - 7

Følgende piktogrammer anvendes i denne håndbog:

Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges.

Angiver risiko for elektrisk stød.

Tekniske data

	DW540 DW541 DW545
Spænding V 230 230 230
Optagen effekt	W 950 1.050	1100
Slagtal/min	3.180	950-2.800		1.000-2.600
Omdrejningstal/min	335 100-295	105-275
Slagstyrke	J 5,7	1 - 5,7	1 - 8,2
Samlet bordiameterområde i beton:
- massive bor	mm 12 - 40	12 - 40		12 - 45
- kernebor	mm 40 - 90	40 - 90	40 - 100
Optimalt bordiameterområde i beton:
- massive bor	mm 16 - 32	16 - 32		19 - 38
Mejselpositioner	8	8		8
Værktøjsholder	SDS-max®	SDS-max®		SDS-max®
Vægt	kg 5,8	5,9		6,2
Sikringer:
230 V maskiner				10 A

DEWALT erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 89/392/E∅F, 89/336/E∅F, 73/23/E∅F, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Lydniveauet er i overensstemmelse med EU-direktiverne 86/188/E∅F & 89/392/E∅F, målt i henhold til EN 50144:

DW540 DW541 DW545

Anvend høreværn, hvis lydniveauet overstiger 85 dB(A).

Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144:

DW540 DW541 DW545

7,4 m/s ^2 7,0 m/s ^2 8,6 m/s ^2

Produktudviklingsdirektør Horst Großmann

X. fopman

DEWALT, Idstein, Tyskland

Sikkerhedsinstruktioner

Læs brugsanvisningen igennem, inden maskinen tages i brug. Opbevar brugsanvisningen let tilgængeligt, så alle, der bruger maskinen, har adgang til brugsanvisningen.

Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges.

ADVARSEL!

Når man anvender elværktøj, skal følgende grundlæggende sikkerhedsinstruktioner altid følges for at nedsætte risikoen for elektriske stød, personskader og brand.

1 Brug høreværn

Lydniveauet ved bearbejdning af forskellige materialer kan variere, af og til overstiger niveauet 85 dB(A). For at beskytte sig selv, skal man altid anvende høreværn.

2 Hold arbejdsområdet i orden

Uordentlige arbejdsområder og arbejdsbænke indbyder til skader.

3 Tænk på arbejdsmiljøets indflydelse

Udsæt ikke elværktøj for regn. Anvend ikke elværktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke elværktøj i nærheden af let antændelige væsker eller gasser.

4 Beskyt dig mod elektriske stød

Undgå kropskontakt med dele, der har jordforbindelse (f.eks. rør, radiatorer, komfurer, køleskabe). Ved ekstreme arbejdsforhold (f.eks. høj fugtighed, forekomst af metalstøv osv.) kan den elektriske sikkerhed øges ved at tilkoble en fejlstrømsafbryder.

5 Hold børn borte

Lad ikke andre personer komme i kontakt med elværktøj eller ledningen. Uvedkommende personer skal holdes væk fra arbejdsområdet.

6 Opbevar værktøj sikkert

Når elværktøjet ikke anvendes, skal det opbevares på et tørt, højt placeret sted, låst inde, uden for børns rækkevidde.

7 Overbelast ikke elværktøj

Man arbejder bedre og mere sikkert inden for det anførte effektområde.

8 Brug det rigtige elværktøj

Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug ikke værktøj til

formål, det ikke er beregnet til, brug f.eks. ikke en håndrundsav til at save kviste eller brænde.

9 Klæd dig rigtigt på

Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår.

10 Brug beskyttelsesbriller

Brug beskyttelsesbriller for at forhindre, at du får støv i øjnene, hvilket kan forårsage skade. Hvis der opstår meget støv, bruges også ansigtsmaske.

11 Ledningen må ikke mishandles

Bær aldrig værktøjet i ledningen og træk ikke i ledningen for at tage kontakten ud af stikket. Udsæt ikke ledningen for varme, olie eller skarpe kanter.

12 Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet.

13 Stræk dig ikke for meget

Sørg for, at du altid har sikkert fodfæste og balance.

14 Vedligehold værktøjet omhyggeligt

Hold værktøjet skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Kontroller elværktøjets ledning regelmæssigt og få den repareret hos et anerkendt serviceværksted, hvis den er beskadiget. Kontroller forlængerledninger regelmæssigt og udskift dem, hvis de er beskadigede. Hold håndtagene tørre, rene og fri for olie og fedt.

15 Tag kontakten ud af stikket når elværktøjet ikke er i brug, inden service og ved udskiftning af tilbehør.

16 Fjern nøglerne

Kontroller at nøgler og justerværktøj er fjernet fra elværktøjet, inden det startes.

17 Undgå utilsigtet start

Bær ikke tændt elværktøj med fingeren på afbryderen. Sørg for, at afbryderen er slået fra, när du sætter kontakten i stikket.

18 Forlængerledninger udendørs

Udendørs må der kun anvendes forlængerledninger, der er godkendt til udendørs brug og mærkede til dette.

19 Vær opmærksom

Se på det, du gør. Brug din sunde fornuft. Brug ikke elværktøjet, når du er træt.

20 Kontroller elværktøjet for skader, inden du tilslutter ledningen til vægstikket

Inden fortsat brug af elværktøjet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres nøje for at finde ud af, om de fortsat kan fungere rigtigt og udføre den planlagte funktion.

Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan påvirke driften, er i orden.

En sikkerhedsanordning eller en anden del, som er beskadiget, skal repareres eller udskiftes af et anerkendt serviceværksted, hvis intet andet er anført i brugsanvisningen.

Fejlbehæftede afbrydere skal udskiftes hos et autoriseret serviceværksted.

Brug ikke elværktøjet, hvis afbryderen ikke kan kobles til eller fra.

21 For din personlige sikkerhed

Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Anvendelsen af andet værktøj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader.

22 Få dit værktøj repareret hos et autoriseret DEWALT serviceværksted

Dette elværktøj overholder de relevante sikkerhedsforskrifter. For at undgå fare, må reparationer af eludstyr kun foretages af autoriserede elektrikere.

Kontroller emballagens indhold

Emballagen indeholder:

1 Borehammer
1 Sidehåndtag
1 Dybdejusteringsanslag
1 Tube borsmøremiddel
1 Kasse(kun K-modeller)
1 Brugervejledning
1 Tegning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug.

Beskrivelse (fig. A)

Din DEWALT Borehammer er udviklet til professionel hammerboring og lettere mejslings- og nedrivningsopgaver.

1 Afbryder
2 Elektronisk hastigheds- og slagkontrolregulering (DW541/DW545)
3 Strømindikator LED (DW541/DW545)
4 Serviceindikator LED (DW541/DW545)
5 Funktionsvælger med sikkerhedslås (16)
6 V ærktøjsholder til SDS-max®-tilbehør
7 Krave
8 Sidehåndtag
9 L ås for sidehåndtag
10 Bagerste håndtagsposition
11 Dybdejusteringsanslag
12 Afbryderdæksel
13 Nederste servicedæksel
14 ∅verste servicedæksel
15 Gearkassedæksel
16 Sikkerhedslås

DW541/DW545 - Blød opstart

Blødstartsfunktionen gør det muligt at starte langsomt, hvorved det forhindres, at boret forskyder sig fra det sted, hvor hullet skulle være.

Blødstartsfunktionen reducerer også den umiddelbare vridning, der overføres til gearet og til brugeren, hvis hammeren startes med boret i et eksisterende hul.

Sikkerhedskobling

Alle Borehamre er udstyret med en sikkerhedskobling, som reducerer den maksimale vridningskraft, der overføres til brugeren i tilfælde af, at et bor blokeres. Denne funktion forhindrer også, at gearet og elmotoren går i stå.

Sikkerhedskoblingen er indstillet fra fabrikken og kan ikke justeres.

DW541/DW545 - Elektronisk hastigheds- og slagkontrolregulering (fig. B)

Den elektroniske hastigheds- og slagkontrolregulering tilbyder følgende fordele:

• brug af mindre bor uden risiko for brud
• boring i lette og skøre materialer uden at de går i stykker
• optimal værktøjskontrol for præcis mejsling

Den røde serviceindikator LED (4) tænder, når kulbørsterne er næsten nedslidte, for at angive, at værktøjet skal til service. Efter ca. 8 timers brug, afbrydes motoren automatisk. Kulbørsterne kan ikke udskiftes af brugeren. Indlever værktøjet til et autoriseret DEWALT-værksted.

Den grønne strømindikator LED (3) tænder, når værktøjet tilkobles. Hvis indikatoren tænder, men værktøjet ikke starter, er der muligvis en fejl ved elmotoren. Hvis indikatoren ikke tænder og værktøjet ikke starter, er afbryderen eller ledningen muligvis defekt.

Elsikkerhed

Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet.

Dit DeWALT-værktøj er dobbeltisoleret i henhold til EN 50144; jordledning er derfor ikke påkrævet.

Anvendelse af forlængerkabel

Hvis der skal bruges forlængerkabel, skal der anvendes et trelederkabel svarende til værktøjets strømforbrug. (Se de tekniske specifikationer). Den mindste lederstørrelse er 1,5 mm². Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

DW541/DW545 - Indstilling af den elektroniske hastighed og slagstyrken med kontrolhjulet (fig. B)

- Drej hjulet (2) til det ønskede niveau. Jo højere tal, desto større hastighed og slagstyrke. Med indstillingsmulighederne fra "1" (lav) til "7" (fuld kraft) er værktøjet overordentlig fleksibelt og kan tilpasses mange forskellige opgaver. Den påkrævede indstilling er et erfaringsspørgsmål. F.eks. hvis der bruges et bor med lille diameter eller hvis der bores i keramiske eller skrøbelige materialer, skal reguleringen stilles på position "1" (lav).

Valg af funktionsform (fig. B)

Din Borehammer kan bruges med to forskellige funktionsformer:

Slagboring: samtidig omdrejning og slag - til alle beton- og murværksarbejder.

Kun slagfunktion med spindellås: kun slag - til lettere mejslings- og nedrivningsarbejder. SDS-max®-mejslen kan låses i 8 forskellige positioner (se også fig. C):

• Drej funktionsvælgeren (5) indtil den dækker sikkerhedslåsen (16).
• Lås mejslen i ønskede positionen.
• Indstil funktionsvælgeren (5) på 📁T Med denne funktion kan Borehammer også bruges til frigørelse af et fastsiddende bor.
• Vælg den ønskede funktion ved at dreje funktionsvælgeren (5) over sikkerhedslåsen (16) på symbolet.

Indsætning og udtagning af SDS-max®-tilbehør (fig. C)

Disse modeller bruger SDS-max®-bor og -mejsler (se tværsnit af en SDS-max®-skaft på fig. C).

• Tag værktøjets stik ud.
• Sæt borskaftet ind i værktøjspatronens låsebøsning (6) og drej boret lidt, indtil bøsningen går på plads.
• Træk i boret for at sikre, at det er fastlåst. Hammerfunktionen kræver, at boret skal kunne bevæge sig flere centimeter aksialt, når det er monteret i patronen.
• Boret fjernes ved at trække patronens låsebøsning (6) tilbage og trække boret ud af patronen.

Samling og montering af sidehåndtaget

Sidehåndtaget (8) kan monteres i for- eller bagposition på begge sider af Borehammer, så den passer både for højre- og venstrehåndede brugere.

Brug altid Borehammer med sidehåndtaget ordentligt monteret.

Montering i forposition (fig. D)

• Skru sidehåndtaget af (8) og adskil sidehåndtagets lås (20).
• Sæt ståringen (17) over kraven (7) bagved værktøjsholderen (6). Klem enderne sammen, monter bøsningen (18) og sæt bolten i (19).
• Placer sidehåndtagets klemme (20) og skru klemmehjulet på (9). Spænd ikke til.
• Skru sidehåndtaget (8) på klemmehjulet og spænd det.
• Drej sidehåndtagsenheden til den ønskede position. Til vandret boring med et tungt bor, skal det placeres i en vinkel på ca. 20° (se fig. E) for at opnå optimal kontrol.
• Fasthold sidehåndtagsenheden på plads ved at spænde låsen (9).

Montering i bagposition (fig. F)

Bagpositionen er specielt praktisk, når man skal bore over hovedhøjde eller ned i et gulv. Se fig. G.

• Skru sidehåndtaget (8) ud og tag det ud af frontpositionen. Lad sidehåndtagets monteringsenhed blive siddende i frontpositionen, så dybdejusteringsanslaget stadig kan bruges.
• Skru sidehåndtaget direkte ind i en af de bageste sidehåndtagspositioner (10) på en af værktøjets sider.

Indstilling af boredybden (fig. H)

• Indsæt det ønskede bor.
• Løsn klemmemøtrikken (21) og monter dybdejusteringsanslaget (11) gennem hullet i sidehåndtagsklemmen.
• Stik boret ind i en overflade i ret vinkel og juster dybdejusteringsanslaget (11) som vist.
• Spænd låsemøtrikken (21).

Brugervejledning

• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.
- Pas på ikke at bore i rør og ledninger.
- Anvend kun et let tryk på værktøjet (ca. 20 kg). Stort tryk øger ikke borehastigheden, men nedsætter værktøjets ydeevne og evt. også levetiden.

Boring med et massivt bor (fig. A)

• Indstil den elektronisk hastigheds- og slagkontrolregulering (2) (DW541/DW545).
• Indstil funktionsvælgeren (5) på "slagboring".
• Sæt det pågældende bor i maskinen.
• Monter og indstil sidehåndtaget (8).
• Indstil boredybden ved behov.
• Marker stedet, hvor hullet skal bores.
• Placer boret på det markerede sted og tryk på afbryderen (1).
• Slip afbryderen (1) for at stoppe boringen. Afbryd altid værktøjet, når arbejdet er afsluttet, og før stikket trækkes ud.

Boring med kernebor (fig. A)

• Indstil den elektronisk hastigheds- og slagkontrolregulering (2) (DW541/DW545) på moderat eller høj hastighed.
• Indstil funktionsvælgeren (5) på "slagboring".
• Monter og indstil sidehåndtaget (8).
• Sæt det pågældende kernebor i maskinen.
• Monter forboret på kerneboret.
• Placer forboret på det markerede sted og tryk på afbryderen (1). Bor indtil kernen trænger ca. 1 cm ind i betonen.
• Stop boringen og fjern forboret. Sæt kerneboret tilbage i hullet og fortsæt boringen.
• Hvis der bores igennem en struktur, der er tykkere end kerneborets længde, fjernes den runde betoncylinder eller kernen i boret med jævne mellemrum.
  For at undgå uønsket nedbrydning af beton rundt om hullet, kan man først bore et hul med forborets diameter helt igennem strukturen. Bor derefter kernehullet halvvejs fra begge sider.
• Slip afbryderen for at stoppe værktøjet, som ovenfor beskrevet.

Mejsling (fig. A)

• Indstil den elektronisk hastigheds- og slagkontrolregulering (2) (DW541/DW545).
• Stil funktionsvælgeren (5) på "kun slagfunktion med spindellås".
• Sæt den pågældende mejsel i patronen og drej den med hånden for at låse den i en af de 8 positioner.
• Monter og indstil sidehåndtaget (8).
• Tryk på startknappen (1) og start arbejdet.
• Slip afbryderen for at stoppe værktøjet, som ovenfor beskrevet.

Der kan købes forskellige typer af SDS-max® bor som ekstraudstyr. Nærmere oplysninger om tilbehør fås hos Deres forhandler.

Dit el-værktøj er fremstillet til at fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt.

Borehammeren er ikke beregnet til at blive repareret af brugeren. Indlever værktøjet til et autoriseret DEWALT-værksted, når serviceindikator LED (4) (DW541/DW545) begynder at lyse. For DW540 anbefales det at få foretaget et eftersyn efter ca. 80 timers drift.

Smøring

Dit elværktøj kræver ingen ekstra smøring.

Rengøring

Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud.

Opslidt værktøj og miljøet

Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et DEWALT serviceværksted.

DeWALT service

Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/prisliste om yderligere information eller kontakt DEWALT.

På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat.

GARANTI

• 30 DAGE TILFREDS-KUNDE GARANTI •

Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit DEWALT-værktøj, kan du returnere værktøjet til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.

• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE •

Vedligeholdelsen eller service af dit DEWALT-værktøj inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

• ET ÅRS FULD GARANTI •

Hvis et DeWALT-værktøj bliver defekt på grund af materiale-eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises. Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder.

Oplysninger om nærmeste DEWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DEWALT.

BOHRHAMMER DW540/DW541/DW545 UND JEWEILS ENTSPRECHENDE K-MODELLE

DEWALT erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 89/392/E∅F, 89/336/E∅F, 73/23/E∅F, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Lydnivået er i overensstemmelse med 86/188/EEC og 89/392/EEC, målt i henhold til EN 50144:

DW540 DW541 DW545

L_ A (lydnivå) dB(A)* 97,6 97,4 96,7

L_WA (akustisk kraft) dB(A) 105,6 105,4 104,7

* ved brukerens øre

2 Hold arbeidsområdet rent og ryddig

Sørg for at det ikke kommer barn i nærheten når du bruker maskinen. La ikke andre personer komme i kontakt med elektroverktøyet eller ledningen. Alle personer skal holdes borte fra arbeidsområdet.

6 Oppbevar elektroverktøy på et trygt sted

7 Overbelast ikke maskinen

Maskinen arbeider bedre og sikrere innenfor det angitte effektområdet.

fjerne kvister eller kappe ved med en håndsirkelsag.

9 Kle deg riktig

Ha ikke på deg løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke glir når du arbeider utendørs. Bruk hårnett hvis du har langt hår.

10 Bruk vernebriller

11 Stell pent med ledningen

Bær ikke maskinen i ledningen og, trekk ikke i ledningen når du skal ta støpselet ut av stikkontakten. Utsett ikke ledningen for varme, olje eller skarpe kanter.

13 Strekk deg ikke for langt

Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen när du er trett.

Den grønne spenningsindikatorlampen (3) lyser når maskinen slås PÅ. Hvis maskinen ikke starter mens indikatorlampen lyser, kan elektromotoren være defekt. Hvis indikatorlampen ikke lyser og maskinen ikke starter, kan strømbryteren eller nettledningen være defekt.

Elektrisk sikkerhet

Den elektriske motoren er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet.

Ditt DEWALT verktøy er dobbeltisolert i samsvar med EN 50144. Jordet ledning er derfor ikke nødvendig.

Hejrevang 26 B Fax: [phone]

3450 Allerød www.dewalt-nordic.com
