BEDIENUNGSANLEITUNG DW545 DEWALT

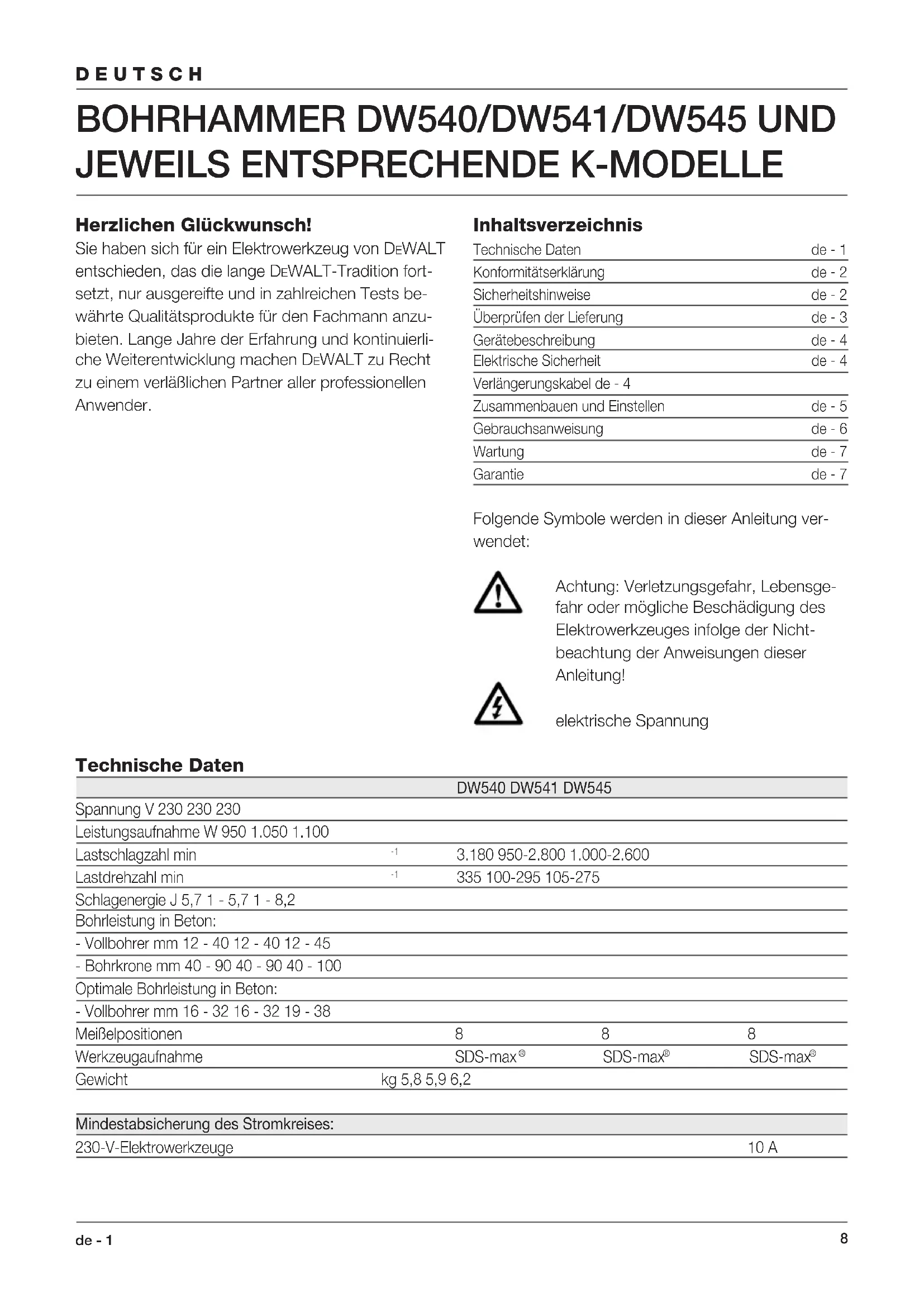

Herzlichen Glückwunsch! Sie haben sich für ein Elektrowerkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fort- setzt, nur ausgereifte und in zahlreichen Tests be- währte Qualitätsprodukte für den Fachmann anzu- bieten. Lange Jahre der Erfahrung und kontinuierli- che Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender. Technische Daten DW540 DW541 DW545 Spannung V 230 230 230 Leistungsaufnahme W 950 1.050 1.100 Lastschlagzahl min

335 100-295 105-275 Schlagenergie J 5,7 1 - 5,7 1 - 8,2 Bohrleistung in Beton: - Vollbohrer mm 12 - 40 12 - 40 12 - 45 - Bohrkrone mm 40 - 90 40 - 90 40 - 100 Optimale Bohrleistung in Beton: - Vollbohrer mm 16 - 32 16 - 32 19 - 38 Meißelpositionen 8 8 8 Werkzeugaufnahme SDS-max

Gewicht kg 5,8 5,9 6,2 Mindestabsicherung des Stromkreises: 230-V-Elektrowerkzeuge 10 A Inhaltsverzeichnis Technische Daten de - 1 Konformitätserklärung de - 2 Sicherheitshinweise de - 2 Überprüfen der Lieferung de - 3 Gerätebeschreibung de - 4 Elektrische Sicherheit de - 4 Verlängerungskabel de - 4 Zusammenbauen und Einstellen de - 5 Gebrauchsanweisung de - 6 Wartung de - 7 Garantie de - 7 Folgende Symbole werden in dieser Anleitung ver- wendet: Achtung: Verletzungsgefahr, Lebensge- fahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nicht- beachtung der Anweisungen dieser Anleitung! elektrische Spannung9 DEUTSCH de - 2 Konformitätserklärung DW540, DW541, DW545 und die jeweiligen K-Modelle DEWALT erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 89/392/EØF, 89/336/EØF, 73/23/EØF, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. Die Höhe des Schalldrucks entspricht den Richtli- nien der Europäischen Gemeinschaft 86/188/EWG und 89/392/EWG gemessen nach EN 50144: DW540 DW541 DW545

(Schalleistung) dB(A) 105,6 105,4 104,7

• Arbeitsplatzbezogener Emissionswert Tragen Sie bei einem Schalldruck über 85 dB(A) einen Gehörschutz. Gewichteter Effektivwert der Beschleunigung nach EN 50144: DW540 DW541 DW545 7,4 m/s

Direktor Produktentwicklung Horst Großmann DEWALT, Idstein, Tyskland Sicherheitshinweise Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie folgende Sicherheitshinweise, bevor Sie das Elektrowerkzeug benutzen. Bewahren Sie diese Sicherheitshinweise gut auf! Allgemeines 1 Halten Sie Ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich führt zu Unfall- gefahren. 2 Berücksichtigen Sie Umgebungseinflüsse Setzen Sie Elektrowerkzeuge keiner Nässe aus. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie Elektrowerkzeuge nicht in der Nähe von brenn- baren Flüssigkeiten oder Gasen. 3 Schützen Sie sich vor elektrischem Schlag Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatz- bedingungen (z.B. hohe Feuchtigkeit, Entwick- lung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenn- transformators oder eines Fehlerstrom-(FI-) Schutzschalters erhöht werden. 4 Halten Sie Kinder fern! Sorgen Sie dafür, daß andere Personen das Werkzeug oder Kabel nicht berühren, halten Sie speziell Kinder von Ihrem Arbeitsbereich fern. 5 Verlängerungskabel im Freien Verwenden Sie bei Arbeiten im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel. 6 Bewahren Sie Ihre Werkzeuge sicher auf Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden. 7 Tragen Sie geeignete Arbeitskleidung Tragen Sie keine weite Kleidung oder Schmuck. Sie können von sich bewegenden Teilen erfaßt werden. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. 8 Benutzen Sie eine Schutzbrille und verwenden Sie eine Atemmaske bei staub- und spanerzeugenden Arbeiten.10 DEUTSCH de - 3 9 Beachten Sie den Höchstschalldruck Tragen Sie bei einem Schalldruck über 85 dB(A) einen geeigneten Gehörschutz. 10 Sichern Sie das Werkstück Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedie- nung des Elektrowerkzeuges mit beiden Händen. 11 Achten Sie auf einen sicheren Stand Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. 12 Vermeiden Sie unbeabsichtigtes Einschalten Tragen Sie keine an das Stromnetz angeschlos- senen Elektrowerkzeuge mit dem Finger am EIN-/AUS-Schalter. Vergewissern Sie sich davon, daß der Schalter beim Anschluß an das Strom- netz ausgeschaltet ist. 13 Seien Sie stets aufmerksam Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind. 14 Ziehen Sie den Netzstecker Schalten Sie das Gerät ab und warten Sie, bis das Werkzeug die Ruhestellung erreicht hat, bevor Sie den Arbeitsplatz verlassen. Bei Nicht- gebrauch, vor der Wartung und beim Werkzeug- wechsel ist der Netzstecker zu ziehen. 15 Lassen Sie keine Werkzeugschlüssel stecken Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind. 16 Benutzen Sie das richtige Werkzeug Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Elektrowerkzeug, die nicht der bestimmungsgemäßen Verwendung entspre- chen, kann zu Unfallgefahren führen. 17 Behandeln Sie das Kabel sorgfältig Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. 18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel und lassen Sie diese bei Beschädigung von einer DEWALT-Kundendienstwerkstatt erneuern. Kon- trollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie im Falle einer Beschädigung. Halten Sie alle Schalter trocken, sauber und frei von Öl und Fett. 19 Kontrollieren Sie Ihr Elektrowerkzeug auf Beschädigungen Vor Gebrauch ist das Elektrowerkzeug auf ein- wandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein, um den einwandfreien Betrieb des Elektrowerkzeuges zu gewährleisten. Beschädig- te Teile und Schutzvorrichtungen müssen vor- schriftsgemäß repariert oder ausgewechselt werden. Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter defekt ist. Beschädigte Schalter müssen durch eine DEWALT-Kunden- dienstwerkstatt ersetzt werden. 20 Lassen Sie Reparaturen nur von einer DEWALT-Kundendienstwerkstatt ausführen Dieses Elektrowerkzeug entspricht den einschlä- gigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer DEWALT-Kundendienst- werkstatt ausgeführt werden, andernfalls kann Unfallgefahr für den Betreiber entstehen. Überprüfen der Lieferung Die Verpackung enthält: 1 Bohrhammer 1 Zusatzhandgriff 1 Bohrtiefenanschlag 1 Tube Schmiermittel für die Bits 1 Transportkoffer (nur für K-Modelle) 1 Bedienungsanleitung 1 Explosionszeichnung

• Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.11 DEUTSCH de - 4

• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch. Gerätebeschreibung (Abb. A) Ihr DEWALT-Bohrhammer wurde für den professionel- len Gebrauch entwickelt, und zwar schwerpunktmäßig für Meißelarbeiten und leichte Abbrucharbeiten. 1 EIN-/AUS-Schalter 2 Elektronischer Schlagstärken- und Drehzahl- Regelschalter (DW541/DW545) 3 Leistungsanzeige (DW541/DW545) 4 Wartungsanzeige (DW541/DW545) 5 Betriebsart-Wahlhebel mit Sicherheitssperre (16) 6 Werkzeugaufnahme für SDS-max

-Zubehör 7 Spannhals 8 Zusatzhandgriff 9 Klemmscheibe des Zusatzhandgriffes 10 Hinteres Gewindeloch für den Zusatzhandgriff 11 Bohrtiefenanschlag 12 Abdeckung des Pistolengriffes 13 Wartungsdeckel, Unterseite 14 Wartungsdeckel, Oberseite 15 Deckel des Getriebegehäuses 16 Sicherheitssperre DW541/DW545 - Sanftanlauf Diese Funktion steuert die Drehzahl nach jedem Ein- schalten automatisch hoch, wobei der Bohrer beim Anlaufen die gewünschte Position hält. Beim Einset- zen des Bohrers in ein bestehendes Loch erfolgt kein ruckhaftes Anlaufen. Überlastkupplung Alle Bohrhämmer sind mit einer Überlastkupplung aus- gerüstet. Sie begrenzt das maximale Drehmoment, sollte der Bohrer beim Arbeiten blockieren. Dadurch werden Getriebe und Motor vor Überlastung ge- schützt. Die Überlastkupplung wurde werkseitig einge- stellt und kann nicht justiert werden. DW541/DW545 - Elektronische Schlagstärken- und Drehzahlregelung (Abb. B) Die elektronische Schlagstärken- und Drehzahlregelung bietet folgende Vorteile: - kleinere Bits lassen sich problemlos verwenden - Bohren in leichtem und brüchigem Material, ohne daß es zersplittert - optimale Werkzeugführung für äußerst genaues Meißeln DW541/DW545 - Wartungs- und Leistungsanzeigen (Abb. B) Die rote Wartungsanzeige (4) leuchtet auf, wenn das Elektrowerkzeug gewartet werden muß. Nach ca. 8 Betriebsstunden schaltet der Motor automatisch ab, wenn die Kohlebürsten nicht gewechselt wurden. Das Elektrowerkzeug muß zum Wechseln der Kohle- bürsten in eine DEWALT-Kundendienstwerkstatt ge- bracht werden. Die grüne Leistungsanzeige (3) leuchtet auf, wenn das Werkzeug EINgeschaltet wird. Leuchtet die An- zeige, obwohl das Werkzeug nicht anläuft, so liegt wahrscheinlich ein Defekt am Elektromotor vor. Leuchtet die Leistungsanzeige nicht auf und erfolgt kein Start, so liegt das vermutlich am EIN-/AUS- Schalter oder am Netzkabel. Elektrische Sicherheit Der Elektromotor wurde nur für eine Spannung konzi- piert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges ange- gebenen Spannung entspricht. Ihr DEWALT-Elektrowerkzeug ist gemäß EN 50144 zweifach isoliert; ein Erdleiter ist aus diesem Grunde überflüssig. CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte CH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden. Verlängerungskabel Verwenden Sie ein zugelassenes dreiadriges Verlängerungskabel, das für die Leistungsaufnahme des Elektrowerkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm

. Rol- len Sie das Kabel bei Verwendung einer Kabelrolle im- mer völlig aus. Allgemein: Es dürfen nur Netzkabel des Typs HO7RN-F verwendet werden.12 DEUTSCH de - 5 Zusammenbauen und Einstellen Ziehen Sie vor dem Zusammenbauen und Einstellen immer den Netzstecker. DW541/DW545 - Einstellen der elektronischen Schlagstärken- und Drehzahlregelung (Abb. B)

• Drehen Sie den Regelschalter (2) auf den gewünschten Wert. Je höher der Einstellwert, umso höher ist die Drehzahl und umso größer ist die Schlagenergie. Die Einstellmöglichkeit von “1” (niedrige Drehzahl/hohe Schlagenergie) bis “7” (hohe Drehzahl/niedrige Schlagenergie) macht das Elektrowerkzeug zu einem flexiblen und vielseitig einsetzbaren Werkzeug. Die erforderliche Einstellung ist eine Erfahrungssache. Beispiel: Stellen Sie den Regelschalter auf “1” (niedrige Drehzahl/hohe Schlagenergie), wenn Sie Bohrer mit einem kleinen Durchmesser verwenden oder brüchiges Material bzw. Keramik bearbeiten. Einstellen der Betriebsart (Abb. B) Ihr Bohrhammer verfügt über zwei Betriebsarten: Bohren: gleichzeitiger Bohr- und Schlagbetrieb zum Bohren in Beton und Stein Hämmern mit Spindelarretierung: nur Schlagbetrieb - für Meißel- und Abbrucharbeiten. SDS-max

-Meißel lassen sich in 8 verschiedenen Positio- nen arretieren (siehe auch Abb. C):

• Drehen Sie den Wahlhebel (5) in die Mittelstellung (Sperre 16).

• Arretieren Sie den Meißel in der gewünschten Position.

• Drehen Sie den Wahlhebel (5) in die -Stellung. In dieser Betriebsart läßt der Bohrhammer sich auch als Hebel zum Entfernen eines blockierten Bohrers verwenden.

• Wählen Sie die gewünschte Betriebsart. Hierzu ist der Wahlhebel (5) über die Sperre (16) zu heben und in die betreffende Position zu stellen. Montieren und Entfernen von SDS-max

Zubehörteilen (Abb. C) Für diese Modelle werden SDS-max

-Bohrer und - Meißel (die Zeichnung in Abb. C zeigt einen Quer- schnitt des SDS-max

-Werkzeugschafts) verwendet.

• Ziehen Sie den Netzstecker.

• Setzen Sie den Schaft in die Werkzeugaufnahme (6) ein und drehen Sie das Werkzeug, bis es einrastet.

• Überprüfen Sie die Werkzeugverriegelung, indem Sie am Werkzeug ziehen. Die axiale Bewegung des in der Werkzeugaufnahme arretierten Werkzeuges beträgt bei der Betriebsart Häm- mern einige Zentimeter.

• Ziehen Sie zum Entfernen des Werkzeuges die Werkzeugaufnahme (6) nach hinten und entfernen Sie das Werkzeug aus der Aufnahme. Montieren und Anbringen des Zusatzhandgriffes Der Zusatzhandgriff (8) läßt sich sowohl in der vorde- ren Aufnahme als in den hinteren Gewindelöchern anbringen; der Griff kann in der hinteren Position für Links- und Rechtshänder montiert werden. Vergewissern Sie sich vor Arbeitsbeginn immer, daß der Zusatzhandgriff einwand- frei montiert ist. Montieren in der vorderen Aufnahme (Abb. D)

• Lösen Sie den Zusatzhandgriff (8) und entfernen Sie die Halterung (20).

• Bringen Sie den Stahlring (17) hinter der Werkzeug- aufnahme (6) über den Spannhals (7) an. Drücken Sie beide Enden zusammen, montieren Sie die Buchse (18) und setzen Sie den Stift (19) ein.

• Montieren Sie die Halterung des Zusatzhand- griffes (20) und bringen Sie die Klemmscheibe (9) an. Noch nicht festziehen!

• Schrauben Sie den Zusatzhandgriff (8) in die Klemmscheibe und ziehen Sie ihn fest.

• Drehen Sie den Griff in die gewünschte Position. Zum waagerechten Bohren unter Verwendung eines schweren Bohrers, ist der Griff im Hinblick auf eine optimale Werkzeugführung in einen Winkel von ca. 20° zu stellen (siehe Abb. E).

• Verriegeln Sie den Zusatzhandgriff in der gewünschten Position, indem Sie die Klemm- scheibe (9) festziehen. Montieren in den hinteren Gewindelöchern (Abb. F) Montage in den hinteren Gewindelöchern empfiehlt sich für Überkopfarbeiten und Bohren in Fußböden.13 DEUTSCH de - 6 Siehe auch Abb. G.

• Entfernen Sie den Zusatzhandgriff (8). Die Halterung wird nicht entfernt, so daß der Bohr- tiefenanschlag weiterhin benutzt werden kann.

• Schrauben Sie den Zusatzhandgriff direkt in eine der hinteren Gewindelöcher (10) -an der linken oder rechten Seite des Werkzeuges. Einstellen der Bohrtiefe (Abb. H)

• Setzen Sie den erforderlichen Bohrer ein.

• Lösen Sie die Flügelmutter (21) und stecken Sie den Bohrtiefenanschlag (11) durch das Loch in der Halterung des Zusatzhandgriffes.

• Setzen Sie den Bohrer in einem rechten Winkel auf die Oberfläche auf und stellen Sie den Bohrtiefenanschlag (11) ein (siehe Abbildung).

• Ziehen Sie die Flügelmutter (21) fest. Gebrauchsanweisung

• Beachten Sie immer die Sicherheitshin- weise und die gültigen Vorschriften.

• Informieren Sie sich über den genauen Verlauf von Leitungen und Verdrahtung.

• Drücken Sie beim Arbeiten das Elektrowerkzeug nur leicht an (ca. 20 kg). Übermäßiger Druck erhöht die Arbeits- geschwindigkeit nicht, sondern beein- trächtigt lediglich die Leistung und verkürzt möglicherweise die Lebens- dauer des Elektrowerkzeuges. Bohren mit einem Vollbohrer (Abb. A)

• Stellen Sie den elektronischen Schlagstärken- und Drehzahl-Regelschalter (2) (DW541/DW545) auf den gewünschten Wert.

• Stellen Sie den Betriebsart-Wahlhebel (5) auf “Bohren”.

• Setzen Sie den richtigen Bohrer ein.

• Montieren Sie den Zusatzhandgriff (8) und stellen Sie ihn in die gewünschte Position.

• Stellen Sie erforderlichenfalls die Bohrtiefe ein.

• Markieren Sie die Stelle, an der das Loch gebohrt werden soll.

• Setzen Sie den Bohrer an der markierten Stelle auf und betätigen Sie den EIN-/AUS-Schalter (1).

• Lassen Sie zum Ausschalten des Elektrowerkzeuges den EIN-/AUS-Schalter los. Schalten Sie das Elektrowerkzeug bei Beendi- gung der Arbeiten immer AUS. Nur wenn das Elektrowerkzeug ausgeschaltet ist, darf der Netzstecker aus der Steckdose gezogen werden. Bohren mit einer Bohrkrone (Abb. A)

• Stellen Sie den elektronischen Schlagstärken- und Drehzahl-Regelschalter (2) (DW541/DW545) auf einer mittlere bis höhere Drehzahl ein.

• Stellen Sie den Betriebsart-Wahlhebel (5) auf “Bohren”.

• Montieren Sie den Zusatzhandgriff (8) und stellen Sie ihn in die gewünschte Position.

• Setzen Sie die richtige Bohrkrone ein.

• Setzen Sie den Zentrierbohrer in die Bohrkrone ein.

• Setzen Sie den Zentrierbohrer an der markierten Stelle auf und betätigen Sie den EIN-/AUS- Schalter (1). Bohren Sie bis die Bohrkrone sich ca. 1 cm tief im Beton befindet.

• Schalten Sie das Werkzeug aus und entfernen Sie den Zentrierbohrer. Setzen Sie die Bohrkrone wieder in das Loch ein und fahren Sie mit der Arbeit fort.

• Wenn die gewünschte Lochtiefe die Länge der Bohrkrone überschreitet, müssen Sie den Betonzylinder, der im Bohrkroneninneren entsteht, regelmäßig herausbrechen. Damit es nicht zu Beschädigungen um das Loch herum kommt, ist das Loch zunächst vorzu- bohren. Bohren Sie zunächst ein durchgehendes Loch mit dem gleichen Durchmesser wie der des Zentrierbohrers. Setzen Sie anschließend die Bohrkrone ein und bohren Sie das Loch von beiden Seiten aus bis zur Hälfte.

• Gehen Sie zum Ausschalten des Werkzeuges wie oben beschrieben vor. Meißeln (Abb. A)

• Stellen Sie den elektronischen Schlagstärken- und Drehzahl-Regelschalter (2) (DW541/DW545) auf den gewünschten Wert.

• Stellen Sie den Betriebsart-Wahlhebel (5) auf “Hämmern mit Spindelarretierung”.

• Setzen Sie den richtigen Meißel ein und lassen Sie ihn in einer der 8 Positionen einrasten.

• Montieren Sie den Zusatzhandgriff (8) und stellen Sie ihn in die gewünschte Position.

• Betätigen Sie den EIN-/AUS-Schalter (1) und beginnen Sie mit Ihrer Arbeit.

• Gehen Sie zum Ausschalten des Werkzeuges wie oben beschrieben vor.14 de - 7 Verschiedene SDS-max

-Bohrer und -Meißel sind als Zubehör erhältlich. Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren DEWALT-Händler. Wartung (Abb. A) Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwand- freier Betrieb setzt eine regelmäßige Reinigung voraus. Bringen Sie Ihren Bohrhammer in eine DEWALT- Kundendienstwerkstatt, sobald die Wartungsanzeige (4) (DW541/DW545) aufleuchtet. Für das Modell DW540 empfiehlt es sich, alle 80 Betriebsstunden eine Überholung durchführen zu lassen. Schmieren Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung. Reinigung Sorgen Sie dafür, daß die Lüftungsschlitze offen blei- ben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch. Recycling (nicht zutreffend für Österreich und die Schweiz) Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fach- gerecht entsorgt werden müssen. DEWALT und an- dere namhafte Hersteller von Elektrowerkzeugen ha- ben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rück- gabe von Elektrowerkzeugen ermöglicht. Ausgediente netz- und akkubetriebene DEWALT- Werkzeuge können beim Handel abgegeben oder direkt an DEWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Alu- minium, etc.) und Kunststoffe gewonnen und nicht verwertbare Reststoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern. DEUTSCH GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE • Wenn Sie mit der Leistung Ihres DEWALT- Elektrowerkzeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des Original-Kauf- beleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.

• 1 JAHR KOSTENLOSE INSPEKTION • Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer DEWALT- Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

• 1 JAHR GARANTIE • Die Garantiefrist von 12 Monaten gilt für alle DEWALT- Elektrowerkzeuge und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen

• Kostenlosen Ersatz aller schadhaften Teile

• Kostenlosen und fachmännischen Reparatur- service

• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwen- det wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT-Elektrowerkzeugen geeignet bezeichnet worden sind. Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungs- rechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kauf- preises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.15 ENGLISH
