BRUKSANVISNING KR60 BLACK & DECKER

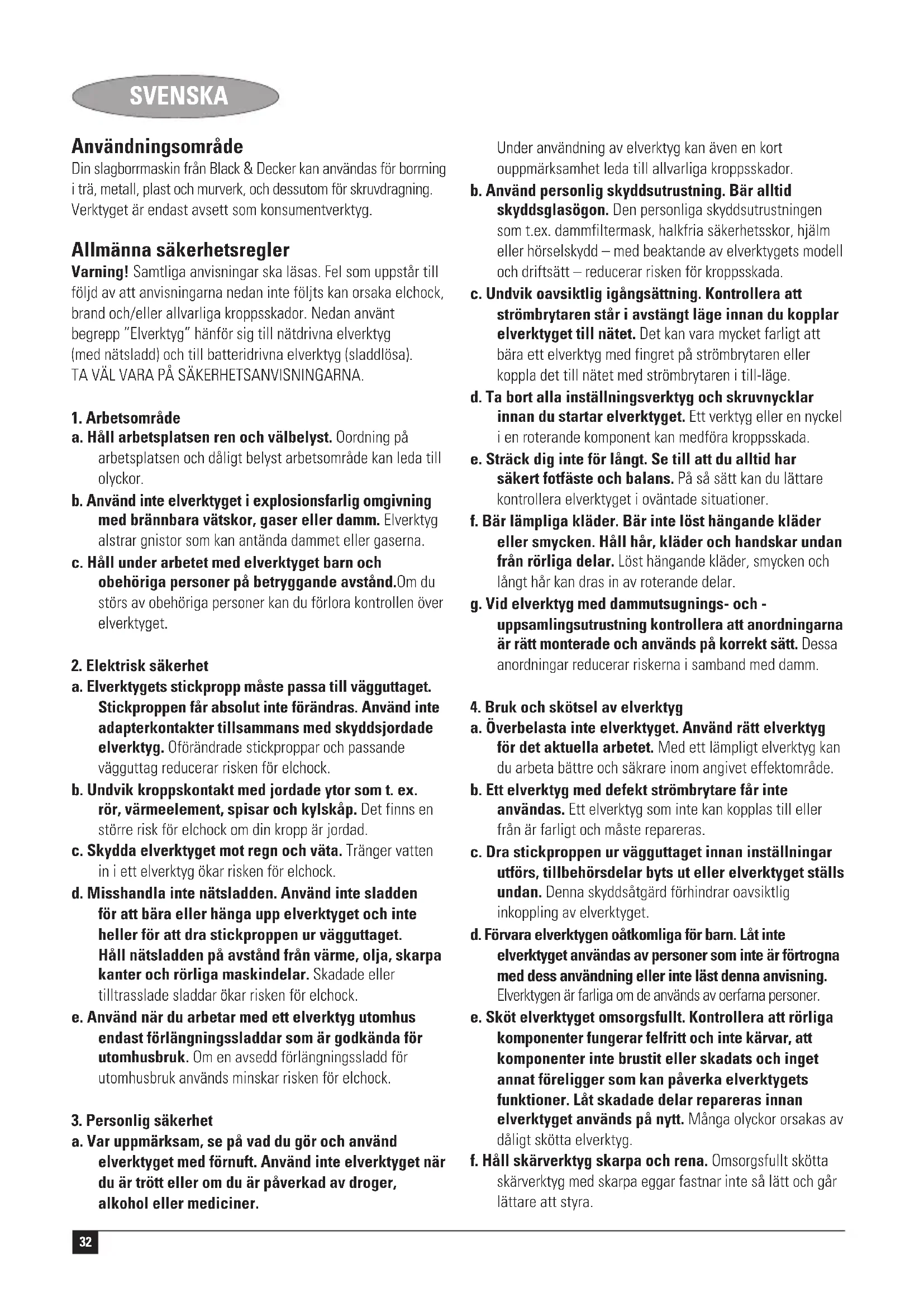

Din slagborrmaskin från Black & Decker kan användas för borning i trä, metall, plast och murverk, och dessutom för skruvdragning. Verktyget är endast avsett som konsumentverktyg.

Allmänna säkerhetsregler

Varning! Samtliga anvisningar ska läsas. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elchock, brand och/eller allvarliga kroppsskador. Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). TA VÄL VARA PÅ SÄKERHETSANVISNINGARNA.

1. Arbetsområde

a. Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
b. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända dammet eller gaserna.
c. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2. Elektrisk säkerhet

a. Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elchock.
b. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elchock om din kropp är jordad.
c. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elchock.
d. Misshandla inte nätsladden. Använd inte sladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade sladdar ökar risken för elchock.
e. Använd när du arbetar med ett elverktyg utomhus endast förlängningssladdar som är godkända för utomhusbruk. Om en avsedd förlängningssladd för utomhusbruk används minskar risken för elchock.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner.

Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

b. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen som t.ex. dammfiltermask, halkfria säkerhetsskor, hjälm eller hörselskydd – med beaktande av elverktygets modell och driftsätt – reducerar risken för kroppsskada.

c. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du kopplar elverktyget till nätet. Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet med strömbrytaren i till-läge.

d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer.

f. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll här, kläder och handskar undan från rörliga delar. Löst hängande kläder, smycken och långt här kan dras in av roterande delar.

g. Vid elverktyg med dammutsugnings- och - uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Dessa anordningar reducerar riskerna i samband med damm.

4. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b. Ett elverktyg med defekt strömbrytare får inte användas. Ett elverktyg som inte kan kopplas till eller från är farligt och måste repareras.
c. Dra stickproppen ur vägguttaget innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget ställs undan. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.

d. Förvara elverktygen oåtkomliga för barn. Låt inte elverktyget användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.

e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och inget annat föreligger som kan påverka elverktygets funktioner. Låt skadade delar repareras innan elverktyget används på nytt. Många olyckor orsakas av dåligt skötta elverktyg.

f. Håll skärverktyg skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar fastnar inte så lätt och går lättare att styra.

g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

5. Service

a. Låt elverktyget endast repareras av kvalificerad fackpersonal och med originalreservdelar.

Detta garanterar att elverktygets säkerhet bibehålls.

Extra säkerhetsföreskrifter för slagborrar

◆Bär öronskydd vid arbete med en slagborr.

Bullerexponering kan orsaka hörselskador.

◆Använd hjälphandtagen som levererades med verktyget. Kontrollförlust kan orsaka personskador.

Elektrisk säkerhet

Eftersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid att nätpänningen överensstämmer med värdet på märkplåten.

◆Ungdomar eller personer med svag hälsa får inte använda verktyget utan tillsyn. Håll uppsyn så att inga barn leker med apparaten.

- Om nätsladden är skadad måste den bytas ut av tillverkaren eller en godkänd Black & Decker serviceverkstad för att undvika risker.

Funktioner

Verktyget har en del eller samtliga av nedanstående funktioner.

1. Strömbrytare

2. Låsknapp

3. Reglage höger- vänstergång

4. Levelok™ riktningsindikator

5. Omkopplare för borrningsläge

6. Snabbchuck (KR60(L)/KR70(L)) Quick Connect™ chuck (KR60QC/KR70QC)

7. Djupanslag

8. Sidohandtag

9. Bitsmagasin

Montering

Varning! Kontrollera att verktyget är avstängt samt att sladden är utdragen.

Montering av sidohandtaget och djupanslaget (fig. A)

♦Vrid greppet (10) motsols tills handtaget (8) kan skjutas på framtill på borrmaskinen enligt bild.

◆Vrid sidohandtaget till önskat läge.

◆För in djupanslaget (7) i monteringshålet enligt bilden.

◆Ställ djupanslaget i önskat läge. Det största borrdjupet motsvarar avständet mellan spetsen på borrmaskinen och djupanslagets framkant.

◆Drag åt sidohandtaget genom att vrida greppet medsols.

Placering av borr och skruvbits

KR60(L)/KR70(L) - Snabbchuck (fig. B)

- Öppna chucken genom att vrida den främre delen (12) med en hand medan du håller den bakre delen (11) på plats med den andra handen.

◆Sätt i bitshållaren (13) i chucken och drag åt chucken ordentligt.

KR60QC/KR70QC - Quick Connect™ chuck (fig. B & C) På dessa modeller kan chicken lätt tagas av och sättas tillbaka. Om ditt arbete omfattar både skruvdragning och borning kan du sätta ett bits i spindeln och ett borr i chucken: då behöver du bara ta bort chucken när du skall skruva och sätta tillbaka den när du skall borra. Bitset kan sitta kvar i spindeln när du borrar.

Även borr med sexkantskaft kan monteras på detta sätt.

◆Ett borr monteras enligt ovanstående beskrivning.

◆Gör så här för montering av en skruvmejsel:

◆Avlägsna chucken (6).

◆Montera ett nytt bits (16) genom att skjuta in det i spindeln (15) enligt bilden.

◆Tag bort bitset genom att dra ringen (17) bakåt och dra ut bitset ur spindeln.

Montering och bortlaging av chucken

KR60(L)/KR70(L) - Snabbchuck (fig. D)

-Öppna chicken så mycket det går.

♦Avlägsna chuckens monteringsskruv, denna sitter i chuckens framsida, genom att vrida den medsols med en skruvmejsel.

◆Sätt i en insexnyckel (18) i chucken. Slå med ett lätt slag med en hammare enligt bild.

◆Ta bort inexnyckeln.

◆Ta bort chucken genom att vrida den motsols.

◆Sätt tillbaka chucken genom att skruva den på spindeln och lås fast den med fästskruven.

KR60QC/KR70QC - Quick Connect™ chuck (fig. C)

◆Tag bort chucken (6) genom att hålla spärrknapparna (14) intryckta och dra chucken från spindeln (15).

◆Sätt tillbaka chucken genom att skjuta den över spindeln tills den sitter stadigt på plats.

Varning! Kontrollera alltid att chucken sitter fast ordentligt.

SVENSKA

Användning

Varning! Kontrollera var de elektriska ledningarna och rörledningarna är installerade innan du borrar i väggar, golv och tak.

Höger-/vänstergång

När du borrar och drar i skruvar ska verktyget rotera framåt (medurs). För att lossa skruvar eller ta loss ett borr, som har kört fast, används rotation bakåt (motsols).

◆Välj rotation framåt genom att föra reglaget (3) åt vänster.

◆Välj rotation bakåt genom att föra reglaget åt höger.

Varning! Ändra aldrig rotationsriktning när motorn är igång.

Borrningsläge

◆För borning i murverk ska omkopplaren för borningsläge (5) ställas i läget T.

För borning i andra material och för skruvdragning ska omkopplaren för borningsläge (5) ställas i läget 1.

KR60L/KR70L - Levelok™ riktningsindikator

Verktyget är försett med en indikator som gör det lättare att borra rakt. Den kan användas både horisontellt och vertikalt. Indikatorn aktiveras när verktyget kopplas till elnätet.

◆Håll verktyget på önskat sätt.

- Flytta försiktigt på verktygets bakre del tills den röda indikatorn (4) tänds och fortsätter lysa.

Starta och stoppa verktyget

- Starta verktyget genom att trycka på strömbrytaren/hastighetskontrollen (1). Verktygets hastighet beror på hur långt brytaren trycks in. Normalt använder man låga varvtal för borr med stor diameter, och höga varvtal för borr med mindre diameter.

- Tryck in läsknappen (2) och släpp strömbrytaren om du vill att verktyget ska gå hela tiden. Du kan bara göra detta vid maximalt varvtal.

- Stanna verktyget genom att släppa den steglösa strömbrytaren. För att stanna verktyget när det är inställt på kontinuerlig gång, så trycker du en gång till på strömbrytaren, och släpper sedan upp den.

Tillbehör

Verktygets användningsområde beror på vilket tillbehör du väljer. Black & Decker- och Piranhatillbehören är av hög kvalitet. Genom att använda dessa tillbehör kan du få ut mesta möjliga av verktyget.

Skötsel

Ditt verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda.

◆Rengör luftspringorna regelbundet med en ren och torr målarpensel.

◆Använd enbart svaga tvålmedel och fuktig trasa för att rengöra verktyget. Låt aldrig vätska komma in i verktyget och låt verktyget (eller någon del) aldrig hamna i någon vätska.

Miljöskydd

Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor.

Om du någon gång i framtiden behöver ersätta din Black & Decker-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling.

Efter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror.

Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt.

Black & Decker erbjuder en insamlings- och återvinningstjänst för Black & Decker-produkter när de en gång har tjänat ut. För att använda den här tjänsten lämnar du in produkten till en auktoriserad B & D –reparatör/representant som tar hand om den för din räkning.

Närmaste auktoriserad Black & Decker-representant finner du genom det lokala Black & Decker-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listan över auktoriserade Black & Decker-representanter och alla uppgifter om vår kundservice och andra kontakter. www.2helpU.com

Tekniska data

	KR60 KR70
Spänning V	230 230
Ineffekt W 600 730
Obelastad hastighet min	-1 0-3.000 0-3.000
Vikt kg 2,3 2,3

Maximal borrkapacitet

Stål/betong mm 13 13

Trä mm 25 25

EC-förklaring om överensstämmelse

KR60/KR70

Black & Decker förklarar att dessa produkter överensstämmer med:

98/37/EEG, 89/336/EEG, 73/23/EEG, EN 55014, EN 60745, EN 61000

L_pA (bullertryck) 97,3 dB(A), L_WA (akustisk effekt) 108,3 dB(A), vägt geometriskt vibrationsvärde hand/arm 10,7 m/s ^2

K_pA (osäkerhet bullertryck) 3 dB(A),

K_WA (osäkerhet akustisk effekt) 3 dB(A)

Kevin Hewitt

Reservdelar finns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter.

Förteckning över våra auktoriserade verkstäder finns på Internet, vår hemsida www.blackdecker.se samt www.2helpU.com.

Garanti

Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

Om en Black & Decker produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden.

Garantin gäller inte för fel som beror på:

◆normalt slitage

◆felaktig användning eller skötsel

-att produkten skadats av främmande föremål, ämnen eller genom olyckshändelse

Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad.

För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts.

För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängligt på Internet, adress: www.2helpU.com.

Var god registrera dig på vår webbsajt

www.blackanddecker.com för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment kan återfinnas på www.blackanddecker.com.
