BRUKSANVISNING PocketJet PJ522 BROTHER

Svenska Tack för att du har köpt PocketJet PJ-522/PJ-523/PJ-562/PJ-563 (kallas hädanefter ”skrivaren”). Denna termiska, svartvita, mobila skrivare är mycket lätt att bära med sig och kan anslutas till en Windows Mobile

operativsystem) för att göra snabba utskrifter. Bruksanvisningarna (denna snabbguide och User’s Guide (Bruksanvisningen) på den medföljande CD-skivan) innehåller försiktighetsåtgärder och instruktioner. Läs bruksanvisningen för information om hur skrivaren används på rätt sätt innan du använder den. Vi rekommenderar också att du sparar bruksanvisningarna på en lämplig plats så att du kan läsa dem vid behov. Introduktion PocketJet_QG_SWE.book Page 1 Monday, August 24, 2009 4:10 PM2 Deklaration om förenlighet från den amerikanska myndigheten med ansvar för etermedier (FCC) (Endast för USA) Federal Communications Commission (FCC) Declaration of Conformity (For USA only) Responsible Party: Brother Mobile Solutions, Inc. 600 12th Street, Suite 300 Golden, CO 80401, USA. TEL: (303)728-0288 Product Name: Thermal Printer Model Number: PJ-522, PJ-523, PJ-562, PJ-563 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: - Reorient or relocate the receiving antenna. - Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. - Consult the dealer or an experienced radio/TV technician for help. Important - The enclosed interface cable should be used in order to ensure compliance with the limits for a Class B digital device. - Changes or modifications not expressly approved by Brother Mobile Solutions, Inc. could void the user’s authority to operate the equipment. Modellnummer: PJ-522, PJ-523 Konformitetsförklaring (Endast Europa/Turkiet) BROTHER INDUSTRIES, LTD. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Japan försäkrar att den här produkten överensstämmer med gällande krav och övriga aktuella villkor i direktiv 2004/108/EG och 2005/32/EG. Adaptern PA-AD-510 överensstämmer med gällande krav och övriga aktuella villkor i direktiv 2006/95/EG. En försäkran om överensstämmelse finns på vår webbplats. Gå till http://solutions.brother.com -> välj region (t.ex. Europe) -> välj land -> välj din modell -> välj ”Bruksanvisningar” -> välj Konformitetsförklaring (*Välj språk där så krävs). Modellnummer: PJ-562, PJ-563 Konformitetsförklaring (Endast Europa/Turkiet) BROTHER INDUSTRIES, LTD. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Japan försäkrar att den här produkten överensstämmer med gällande krav och övriga aktuella villkor i direktiv 1999/5/EG och 2005/32/EG. Adaptern PA-AD-510 överensstämmer med gällande krav och övriga aktuella villkor i direktiv 2006/95/EG. En försäkran om överensstämmelse finns på vår webbplats. Gå till http://solutions.brother.com -> välj region (t.ex. Europe) -> välj land -> välj din modell -> välj ”Bruksanvisningar” -> välj Konformitetsförklaring (*Välj språk där så krävs). PocketJet_QG_SWE.book Page 2 Friday, August 28, 2009 3:19 PMIntroduktion

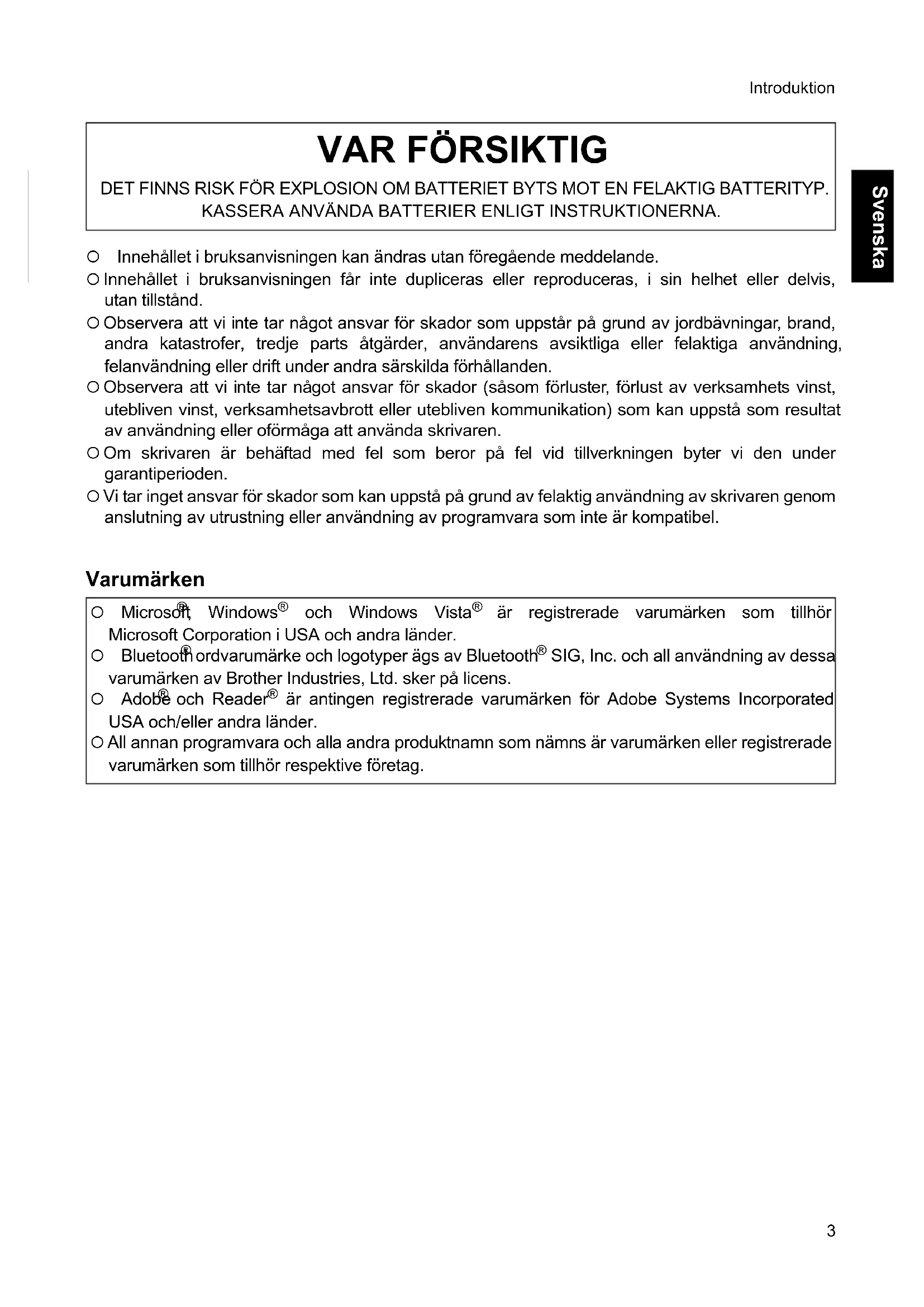

Svenska { Innehållet i bruksanvisningen kan ändras utan föregående meddelande. { Innehållet i bruksanvisningen får inte dupliceras eller reproduceras, i sin helhet eller delvis, utan tillstånd. { Observera att vi inte tar något ansvar för skador som uppstår på grund av jordbävningar, brand, andra katastrofer, tredje parts åtgärder, användarens avsiktliga eller felaktiga användning, felanvändning eller drift under andra särskilda förhållanden. { Observera att vi inte tar något ansvar för skador (såsom förluster, förlust av verksamhets vinst, utebliven vinst, verksamhetsavbrott eller utebliven kommunikation) som kan uppstå som resultat av användning eller oförmåga att använda skrivaren. { Om skrivaren är behäftad med fel som beror på fel vid tillverkningen byter vi den under garantiperioden. { Vi tar inget ansvar för skador som kan uppstå på grund av felaktig användning av skrivaren genom anslutning av utrustning eller användning av programvara som inte är kompatibel. Varumärken

är registrerade varumärken som tillhör Microsoft Corporation i USA och andra länder. { Bluetooth

ordvarumärke och logotyper ägs av Bluetooth

SIG, Inc. och all användning av dessa varumärken av Brother Industries, Ltd. sker på licens. { Adobe

är antingen registrerade varumärken för Adobe Systems Incorporated USA och/eller andra länder. { All annan programvara och alla andra produktnamn som nämns är varumärken eller registrerade varumärken som tillhör respektive företag. PocketJet_QG_SWE.book Page 3 Monday, August 24, 2009 4:10 PM4 Maskinen har utformats för att vara säker vid normal kontorsanvändning i en inomhusmiljö. Alla andra miljöer kan orsaka att maskinen inte fungerar korrekt eller inte är säker att använda. Försiktighetsåtgärder som anges nedan innehåller viktig säkerhetsinformation och ska följas till punkt och pricka. Om skrivaren inte fungerar som den ska, ska du omedelbart sluta använda den och sedan kontakta en säljare där du köpte den. Betydelsen av de symboler som används i bruksanvisningen beskrivs nedan. Betydelsen av de symboler som används i bruksanvisningen Försiktighetsåtgärder Varning Om instruktionerna som markeras med denna symbol inte följs föreligger risk för dödsfall och allvarliga skador. Var försiktig Om instruktionerna som markeras med denna symbol inte följs föreligger risk för skada på person eller egendom. Indikerar risk Indikerar risk för brand under vissa förhållanden Indikerar risk för elstötar under vissa förhållanden Indikerar risk för brännskador under vissa förhållanden Indikerar en åtgärd som inte får utföras Indikerar risk för antändning om det finns en öppen låga i närheten Indikerar risk för att skada uppstår om den indikerade delen av skrivaren vidrörs Indikerar risk för skada, t.ex. elstötar, om den indikerade delen av skrivaren demonteras Indikerar risk för elstötar om en åtgärd utförs när du har våta händer Indikerar risk för elstötar om skrivaren utsätts för vatten Indikerar en åtgärd som måste utföras Indikerar att nätsladden måste kopplas ur från eluttaget PocketJet_QG_SWE.book Page 4 Monday, August 24, 2009 4:10 PMFörsiktighetsåtgärder

Svenska Om skrivaren (laddningsbart Ni-MH-batteri) Varning

Använd inte skrivaren med något annat batteri än det som anges eftersom det annars finns risk för brand eller elstötar.

Följ noggrant följande försiktighetsåtgärder för det laddningsbara Ni-MH-batteriet (PA-BT-500 kallas hädanefter ”laddningsbart batteri”) som medföljer skrivaren, eftersom det annars finns risk för att värme eller sprickor uppstår, eller en brand, elstötar eller skada.

För att återuppladda batteriet sätter du i det laddningsbara batteriet i PocketJet PJ-522/ PJ-523/PJ-562/PJ-563 och använder sedan den AC-adapter som är särskilt utformad för denna skrivare.

Sätt inte i eller använd det laddningsbara batteriet i någon utrustning utöver PocketJet PJ-522/PJ-523/PJ-562/PJ-563. Anslut det inte direkt till ett nätuttag, cigarettändare i en bil eller ett eluttag.

Utsätt inte det laddningsbara batterier eller skrivaren för tryck, värme eller elektrisk laddning när batteriet sitter i (t.ex. en ugn eller mikrovågsugn, klädtork, högvoltsutrustning eller elektriska spisar).

Placera inte det laddningsbara batteriet eller skrivaren med batteriet nära något som brinner, eller på en plats som utsätts för värme och höga temperaturer (t.ex. nära en öppen låga eller ugn, i solen i en varm bil).

Placera inte det laddningsbara batteriet eller skrivaren med det laddningsbara batteriet nära vatten eller havsvatten. Tappa dem inte heller i golvet och låt dem inte bli våta.

Kortslut inte terminalerna på det laddningsbara batteriet eller skrivaren när det återuppladdningsbara batteriet är installerat, t.ex. med ett metallföremål.

Peta eller tryck inte i hål i det laddningsbara batteriet eller skrivaren med ett vasst föremål, t.ex. en spik, när batteriet sitter i.

Slå inte på det laddningsbara batteriet och skrivaren med en hammare, kliv inte på dem och kasta, tappa eller utsätt dem inte för kraftiga stötar när det laddningsbara batteriet sitter i.

Demontera inte eller ändra det laddningsbara batteriet eller skrivaren när det laddningsbara batteriet sitter i.

Använd inte ett laddningsbart batteri som är skadat eller deformerat.

Använd inte i en frätande miljö (t.ex. salthaltig luft eller saltvatten, eller sura, basiska eller frätande gaser).

Låt inte vatten komma i kontakt med någon del av maskinen, batteriet eller AC-adaptern. Använd inte maskinen i en mycket dammig, fuktig eller varm miljö. För inte in främmande föremål.

Använd inte skrivaren i vissa speciella miljöer, t.ex. nära medicinsk utrustning. Elektromagnetiska vågor kan göra att utrustningen inte fungerar korrekt.

Om det åskar i närheten ska du koppla ur AC-adaptern från det eluttaget. Om blixten slår ner i närheten ska du inte röra vid skrivaren eftersom det finns risk för elstötar.

Om något läcker från skrivaren eller det laddningsbara Ni-MH-batteriet kan det tyda på att det laddningsbara batteriet är skadat. Flytta omedelbart bort skrivaren eller det laddningsbara batteriet från eventuella öppna lågor för att undvika att en brand uppstår. Rör inte vid den läckande vätskan. Vätskan kan skada ögonen eller huden om den kommer i kontakt med dem. Om vätskan kommer i kontakt med ögonen ska du omedelbart skölja dem med vatten och rådfråga medicinsk personal. Om vätskan kommer i kontakt med huden eller kläderna ska du omedelbart skölja dem med vatten. Placera skrivaren i en påse för att isolera den. PocketJet_QG_SWE_PL.fm Page 5 Tuesday, September 1, 2009 2:16 PM6

Försök inte demontera eller ändra skrivaren, det laddningsbara batteriet eller AC-adaptern, eftersom det då finns risk för brand, elstötar eller skada. För service, justeringar eller reparationer ska du kontakta en säljrepresentant där skrivaren köptes. (Garantin täcker inte reparation av skador som uppstått på grund av demontering eller ändringar som görs av användaren.)

Skrivaren kan skadas om den tappas eller utsätts för kraftiga stötar, t.ex. om någon kliver på den. Om du fortsätter att använda en skadad skrivare finns risk för brand eller elstötar. Om skrivaren är skadad ska du omedelbart slå av den, koppla ur AC-adapter från eluttaget och sedan kontakta en säljrepresentant där du köpte skrivaren.

Om skrivaren inte fungerar normalt, t.ex. avger rök eller en ovanlig lukt eller ett ovanligt ljud slutar du använda den eftersom det då finns risk för brand, elstötar eller skada. Stäng omedelbart av skrivaren, koppla ur AC-adaptern ur eluttaget och kontakta sedan en säljare där skrivaren köptes för reparation.

Ladda inte skrivaren med någon annan laddare än den som anges. Var försiktig

Förvara skrivaren och dess tillbehör (laddningsbart batteri, förbrukningsartiklar, plastpåsar, etiketter o.s.v.) utom räckhåll för barn, i synnerhet spädbarn, eftersom det finns risk för skador eller olyckor (t.ex. delar som barnet sväljer).

Sluta använda skrivaren om den läcker eller blir missfärgad, deformerad eller felaktig på annat sätt.

Använd inte skrivaren om du enbart håller i luckan till papperskassetten. Om luckan lossnar och skrivaren ramlar i golvet finns risk för skada. Övrigt

Det laddningsbara Ni-MH-batteriet är något laddat så att skrivarens funktion kan verifieras, men batteriet ska laddas helt med AC-adaptern innan skrivaren används.

Om skrivaren inte kommer att användas under en längre period tar du ur det laddningsbara Ni-MH-batteriet ur skrivaren och förvarar det på en plats där det inte utsätts för hög luftfuktighet, höga temperaturer (en temperatur mellan 15 och 25 °C och luftfuktighet mellan 40 till 60 % rekommenderas) eller statisk elektricitet. För att upprätthålla effektiviteten och livslängden på det laddningsbara Ni-MH-batteriet ska det laddas minst var sjätte månad.

Skrivaren drivs av ett laddningsbart Ni-MH-batteri. Om skrivaren bara kan användas under en kort period kan batteriet ha nått slutet på sin livslängd trots att det är fulladdat. Byt ut det laddningsbara Ni-MH-batteriet mot ett nytt. När batteriet byts ska det kopplas från genom att fästa tejp på terminalerna som fungerar som kontaktpunkter till skrivaren. Varning Ni-MH PocketJet_QG_SWE.book Page 6 Monday, August 24, 2009 4:10 PMFörsiktighetsåtgärder

Svenska Om AC-adaptern Observera: Återvinn enligt WEEE (2002/96/EU) och batteridirektivet (2006/66/EU)

Produkten/batteriet är märkt med återvinningssymbolerna ovan. Det innebär att när produkten/batteriet har tjänat ut måste du kassera dem separat vid en därför avsedd återvinningsstation och inte kassera dem tillsammans med vanligt osorterat hushållsavfall. Det gör miljön bättre för alla. Varning

Använd endast AC-adaptern som är specifikt avsedd för skrivaren eftersom det annars finns risk för brand, elstötar eller skada.

Anslut inte AC-adaptern till andra elutag än de som finns i vanliga hushåll (AC 220 - 240 V) eftersom det då finns risk för brand, elstötar eller skada.

Rör inte vid AC-adaptern eller nätkontakten med våta händer eftersom det finns risk för elstötar.

Försök inte demontera, ändra eller reparera AC-adaptern eftersom det då finns risk för brand, elstötar eller skada. För service, justeringar eller reparationer ska du kontakta en säljrepresentant där skrivaren köptes.

Spill inte vatten eller drycker på AC-adaptern. Använd inte heller adaptern på en plats där den riskerar att bli våt eftersom det då finns risk för antändning eller elstötar.

Om nätkontakten blir smutsig, t.ex. dammig, kopplar du ur den från eluttaget och torkar av den med en torr trasa. Om du fortsätter att använda skrivaren när kontakten är smutsig finns risk för brand. Var försiktig

När du kopplar ur nätsladden ska du inte dra i sladden eftersom det då finns risk för brand eller elstötar.

För inte in främmande föremål i AC-adapterns terminaler eftersom det då finns risk för brand eller elstötar. Övrigt PocketJet_QG_SWE.book Page 7 Monday, August 24, 2009 4:10 PM8

Felaktig användning av AC-adaptern kan ge upphov till elstötar. Vidtag därför följande försiktighetsåtgärder. { Skada den inte. { Placera inte föremål på den. { Ändra den inte. { Utsätt den inte för värme. { Vrid den inte. { Bind inte fast den. { Undviks at böja den kraftigt. { Undvik att den kläms åt. { Dra inte i den.

Om AC-adaptern är skadad ber du att få en ny där du köpte skrivaren.

Använd inte AC-adaptern nära en öppen låga eller element. Om höljet på AC-adaptersladden smälter finns risk för brand eller elstötar.

Innan skrivaren underhålls, t.ex. när den rengörs, ska AC-adaptern kopplas ur från eluttaget eftersom det annars finns risk för elstötar.

Om skrivaren inte används under en längre period ska du av säkerhetsskäl koppla ur AC-adaptern från enheten och eluttaget. Var försiktig PocketJet_QG_SWE.book Page 8 Monday, August 24, 2009 4:10 PMBruksanvisningens struktur

Svenska En User’s Guide (Bruksanvisning) finns på CD-skivan som levereras tillsammans med skrivaren. Sök följande katalogflöde. ”D:\PDF\UGPJ5xxEnglish.PDF” (Om bokstaven som anger din CD-ROM-enhet är ”D”) För att kunna läsa User’s Guide (Bruksanvisningen) måste du installera Adobe Reader

på en PC som använder Windows

Extern strömkälla används

Batteri används > 14,0 volt

Batteri används > 13,1 volt

Batteri används > 10,0 volt

Batteri används > 6,6 volt

Data som ej skrivits ut finns i bufferten

Skrivaren uppgraderar Flash

Skrivaren är i ”service”-läge RRR Bad checksum för Flash-data

Inget batteri hittas vid laddning

Timeout vid laddning

Låg temperatur för termiskt huvud

Hög temperatur för termiskt huvud

Svenska Indikatorvarningslampor POWER (STRÖM) -indikatorn tänds inte Skrivaren får ingen ström. Om du använder en AC-adapter ser du till att den är ordentligt ansluten. Se till att AC-strömuttaget är ”live”. Om du använder en DC-adapter ser du till att strömmen är ansluten och att säkringen fungerar ordentligt. Inget batteri hittas vid laddning Om detta indikeras direkt då du försöker ladda batteriet kunde skrivaren inte hitta ett batteri för att påbörja batteriladdningen. Kontrollera att batteriet har installerats ordentligt och att det inte finns några trasiga ledningar vid batteriet eller kontakten. Om batteriet är korrekt anslutet kan felet beror på att du har försökt ladda det och det har överhettats under laddningen. En intern termisk brytare öppnas när batteriet överhettas och stängs när det har kylts ner igen. Låt batteriet svalna innan du fortsätter att ladda det. Om problemet uppstår igen byter du batteriet. PocketJet_QG_SWE.book Page 11 Monday, August 24, 2009 4:10 PMJohdanto
