MANUALE UTENTE PocketJet PJ522 BROTHER

Grazie per aver acquistato la PocketJet PJ-522 / PJ-523 / PJ-562 / PJ-563 (d'ora in poi denominata "la stampante").

Questa stampante termica monocromatica portatile è leggerissima e può essere collegata a un Pocket PC (palmare su cui è installato Pocket PC) o a un computer per eseguire stampe veloci.

I manuali (la presente guida dell'utente e la guida rapida nel CD-ROM in dotazione) contengono precauzioni e istruzioni per l'uso. Prima di utilizzare但这a stampante, leggere attendamente quello manuale per informazioni sul suo corretto utilizzato.

Inoltre, si consiglia di tenerque thiso manuale a portata di mano per poterlo consultare in futuro.

Numero modello: PJ-522, PJ-523

Dichiarazione di conformità (Solo Europa/Turchia)

Noi, BROther INDUSTRIES, LTD.

15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Giappone,

dichiariamo che questo prodotto è conforme ai requisiti essenziali e ad altre disposizioni rilevanti delle Direttive 2004/108/CE e 2005/32/CE.

L'adattatore PA-AD-510 è conforme ai requisiti essenziali e ad altre disposizioni rilevanti della Direttiva 2006/95/CE.

La Dichiarazione di Conformità è disponibile nel loro site Web. Accedere a http://solutions.brother.com -> scegliere una regione (ad es. Europe) -> scegliere un Paese -> scegliere il modello -> scegliere "Manuali" -> scegliere Dichiarazione di conformità (*Selezionare la lingua, se richiesto).

Numero modello: PJ-562, PJ-563

Dichiarazione di conformità (Solo Europa/Turchia)

Noi, BROTHEr INDUSTRIES, LTD.

15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Giappone,

dichiariamo che questo prodotto è conforme ai requisiti essenziali e ad altre disposizioni rilevanti delle Direttive 1999/5/CE e 2005/32/CE.

L'adattatore PA-AD-510 è conforme ai requisiti essenziali e ad altre disposizioni rilevanti della Direttiva 2006/95/CE.

La Dichiarazione di Conformità è disponibile nel loro site Web. Accedere a http://solutions.brother.com -> scegliere una regione (ad es. Europe) -> scegliere un Paese -> scegliere il modello -> scegliere "Manuali" -> scegliere Dichiarazione di conformità (*Selezionare la lingua, se richiesto).

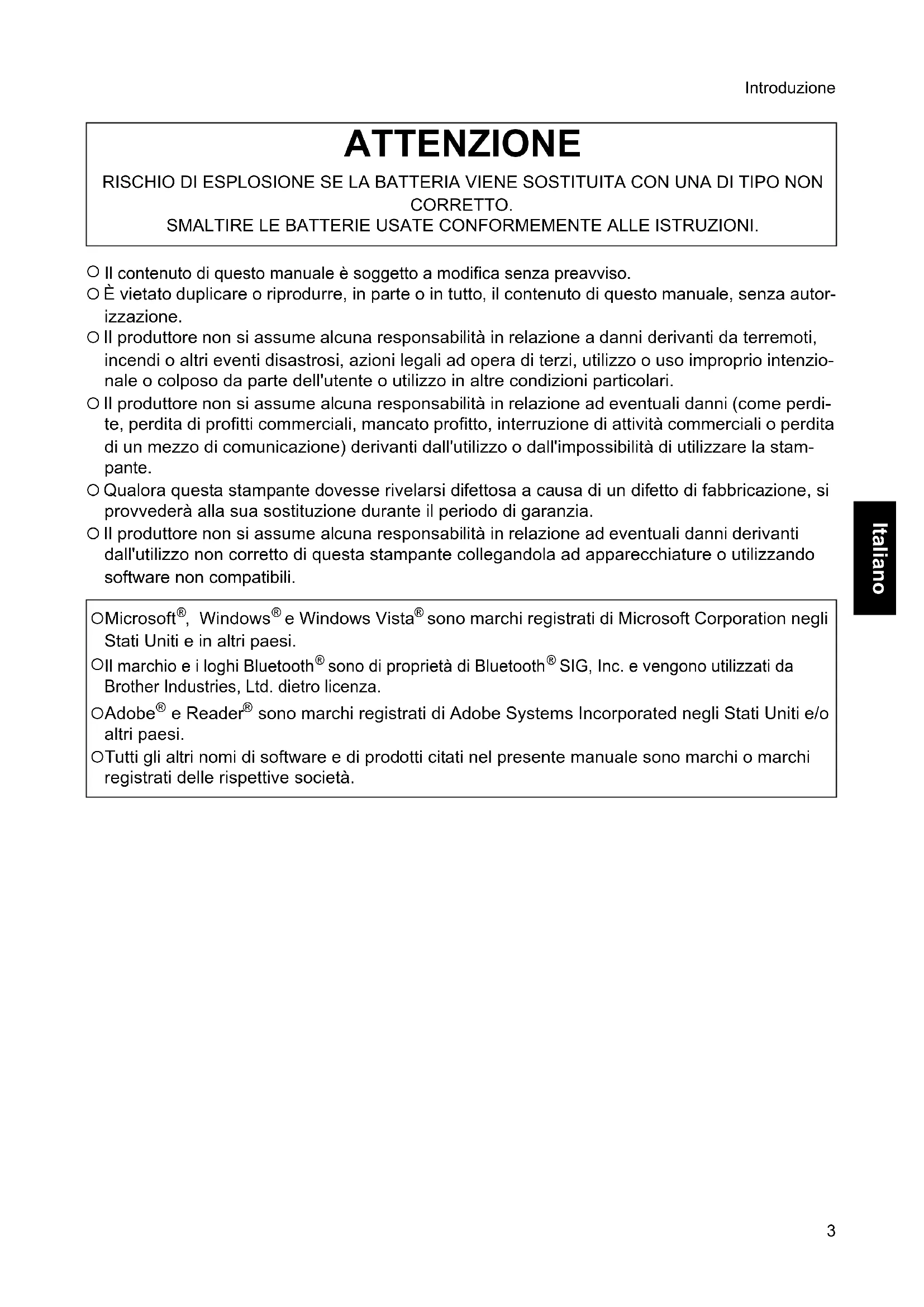

ATTENZIONE

RISCHIO DI ESPLOSIONE SE LA BATTERIA VIENE SOSTITUITA CON UNA DI TIPO NON CORRETTO.

SMALTIRE LE BATTERIE USATE CONFORMENTE ALLE ISTRUZIONI.

Il contentuto di quello manuale è soggetti a modifiche alla preavviso.
O è vietato duplicates o riproduire, in parte o in tutto, il contento di questo manuale, alla autorizzazione.
Il produttore non si assume alcuna responsabilità in relazione a danni derivanti da terremoti, incendi o altri eventi disastrosi, azioni legali ad opera di terzi, utilizzo o uso improprio intenzionale o colposo da parte dell'utente o utilizzo in altre condizioni particulari.
Il produttore non si assume alcuna responsabilità in relazione ad eventuali danni (come perdite, perdita di profitti commerciali, mancato profitto, interruzione di attività commerciali o perdita di un mezzo di comunità) derivanti dall'utilizzo o dall'impossibilità di utilizzare la stampante.
Qualora esta stampante dovesse rivelarsi difettosa a causa di un difetto di fabbricazione, si provvedera alla sua sostituzione durante il periodo di garanzia.
Il produttore non si assume alcuna responsabilità in relazione ad eventuali danni derivanti dall'utilizzo non corretto di但这a stampante collegandola ad appearecchiature o utilizzando software non compatibili.

Microsoft, Windows e Windows Vista sono marchi registrati di Microsoft Corporation negli Stati Uniti e in altri paesi.
Oll marchio e i loghi Bluetooth® sono di proprietà di Bluetooth® SIG, Inc. e vengono utilizzati da Brother Industries, Ltd. dietro licenza.
Adobe Reader sono marchi registrati di Adobe Systems Incorporated negli Stati Uniti e/o altri paesi.
OTutti gli altri nomi di software e di prodotti citati nel presente manuale sono marchi o marchi registrati delle rispettive società.

Precauzioni

Le precauzioni indicate di seguito contengono importanti informazioni di sicurezza che devono essere osservate rigorosamente.

Se la stampante funzione in modo anomalo, smettere immediatamente di utilizzarla e contattare il rivenditore presso il quale è stata acquistata.

Di seguito è descritto il significato dei simboli utilizzati in quello manuale.

Pericolo	Il mancato rispetto scrupoloso delle istruzioni contrassegnate da questo symbolo più pro-vocare rischi molto elevati di morte o lesioni gravi.
Avventenza	Il mancato rispetto delle istruzioni contrassegnate da questo symbolo più provocare morte o lesioni gravi.
Attenzione	Il mancato rispetto delle istruzioni contrassegnate da questo symbolo più provocare danni alle persone o alle cose.

Significato dei symboli utilizzati in questo manuale

Indica pericolò

Indica pericolò di incendio in determinate circostanze

Indica pericolò di scossa elettrica in determinate circostanze

Indica pericolò di ustioni in determinate circostanze

Indica un'azione che non deve essere eseguita

Indica pericolò di combustione in presenza di fuoco nelle vicinanze

Indica pericolò di danni alla persona se si tocca la parte della stampanteindicata

Indica pericolò di danni alla persona, come scosse elettriche, se la parte della stampanteindicata viene smontata

Indica pericolò di scosse elettriche se l'operazione viene eseguita con le mani bagnate

Indica pericolò di scosse elettriche se la stampante viene esposta all'acqua

Indica un'azione che deve essere eseguita

Indica che il cavo di alimentazione deve essere scollegato alla presa elettrica

Informazioni sulla stampante (battery ricaricabile Ni-MH)

Pericolo
Non utilizzato questa stampante con una batteria ricaricabile diversa da quella specificata; in caso contrario, ciò può provocare incendi o scosse elettriche. Osservare scrupolosamente le seguenti precauzioni sulla batteria ricaricabile Ni-MH (PA-BT-500; d'ora in poi denominata "batteria ricaricabile") fornita con la stampante; in caso contrario, ciò può provocare surriscaldamento o crepe, oppure incendi, scosse elettriche o danni di altre natura. ○Per ricaricare la batteria, inseire la batteria ricaricabile nella PocketJet PJ-522 / PJ-523 / PJ-562 / PJ-563 eutilizzare l'adattatore CA appositamente progettato per QUESTa stampante. ○Non inseire o utilizzato la batteria ricaricabile in apparecchiamute diverse alla PocketJet PJ-522 / PJ-523 / PJ-562 / PJ-563. Non collegarla direttamente a fonti di alimentazione elettrica, prese ascendisigari per auto o prese elettriche. ○Non esporre a pressione, fonti di calore o carica elettrica la batteria ricaricabile o la stampante con la batteria ricaricabile installata (ad esempio forni o fornii a microonde, asciugatrici, apparecchiamute ad alta tensione o fornelli elettromagnetici). ○Non esporre la batteria ricaricabile o la stampante con la batteria ricaricabile installata a fiamme o a luoghi con fonti di calore o temperature elevate (ad esempio forni o fornelli, alla luce diretta del sole o in auto esposta al sole). ○Non collocare la batteria ricaricabile o la stampante con la batteria ricaricabile installata in prossimità di acqua o mare. Inoltre, non lasciarle cadere in acqua o bagnarle. ○Non mettere in cortocircuito i terminali della batteria ricaricabile o della stampante con la batteria ricaricabile installata, ad esempio facendoli entrare a contatto con un oggetti metallico. ○Non perforare o bucicare con oggetti appuntiti, come chiodi, la batteria ricaricabile o la stampante con la batteria ricaricabile installata. ○Non colpire con un martello, calpestare, lanciare, lasciar cadere o sottoporre ad urti violenti la batteria ricaricabile o la stampante con la batteria ricaricabile installata. ○Non smontare o manomettere la batteria ricaricabile o la stampante con la batteria ricaricabile installata. ○Non uscire una batteria ricaricabile danneggiata o deformata. ○Non utilizzarla in ambienti corrosivi (ad esempio ambienti esposti ad aria ricca di sale o acqua salata, gas acidi, alcalini o corrosivi).
Avvertenza
Non utilizzato questa stampante ovunque sua proibito farne uso (ad esempio a bordo di aerei) in caso contrario, ciò può interferire con alcuni dispositivi, provocando incidenti.
Non usare questa stampante in ambienti particolari, ad esempio in prossimità di apparecchia-ture mediche. Le onde elettromagnetiche possono causarne un funzionamento errato.
Non inseire oggetti estranei nella stampante o nei loro connettori e porte; in caso contrario, ciò può provocare incendi, scosse elettriche o danni di altre natura.
Se degli oggetti estranei penetrano accidentallymente nella stampante, spegnerla immediata-mente, scollegare l'adattatore CA alla presa elettrica e contattare il rivenditore presso il quale è stata acquistata. Se si continua a utilizzato la stampante, si potrebbero provocare incendi, scosse elettriche o danni di altre natura.
Non utilizzato, ricaricare o conservare la stampante nei seguenti ambienti; in caso contrario, ciò può provocare fuoriuscita di liquido, incendi, scosse elettriche o danni di altre natura. ○In prossimità di acqua, ad esempio in bagno o nei pressi di uno scaldabagno, o in ambi-enti molto umidi ○In ambienti in cui l'apparecchio possa essere esposto a pioggia o umidità ○In ambienti particolarmente polverosi ○In ambienti extremamente caldi, come in prossimità di fiamme vivie, caloriferi o luce solare diretta ○In automobili chiuse ed esposte al sole ○In ambienti in cui si potrebbe formare condensa
A. Avverenza
4	In caso di fulmini, scollegare l'adattatore CA dalla presa elettrica. Se vi sono scariche di fulmini nelle vicinanze, non toccare la stampante, in quanto sono possibili scosse elettriche.
	La fuoriuscita di liquido alla stampante o alla batteria ricaricabile Ni-MH può indicare un possibile danno alla batteria ricaricabile. Allontanare immediatamente la stampante o la batteria ricaricabile delle fiamme per evitare rischi di incendio. Inoltre, non toccare il liquido che fuoriesce dall'apparecchio. Se viene a contatto con gli occhi o la pelle, quello liquido potrebbe danneggiari gravamente. Se il liquido viene a contatto con gli occhi, sciacquarli immediatamente con acqua e consultare un medico. Se il liquido viene a contatto con la pelle o con gli indumenti, sciacquarli immediatamente con acqua. Collocare la stampante in un sacchetto per isolarla.
	Non cercare di smontare o manomettere questa stampante; in caso contrario, ciò può provocare incendi, scosse elettriche o anni di另一stra natura. Per il servizio di assistenza per la manutenzione, o la riparazione, contattare il rivenditore presso il quale è stata acquistata (la garanzia non copre le riparazioni per anni derivanti dallo smontaggio o dalle manomissioni eseguire dall'utente).
	La stampante potrebbe danneggiarsi se viene fatta cadere o viene sottomposta a urti violenti, ad esempio se viene calpestata. Se si continua a utilizzato una stampante danneggiata, ciò può provocare incendi o scosse elettriche. Se la stampante è danneggiata, spegnerla immediata-mente, scollegare l'adattatore CA dalla presa elettrica e contattare il rivenditore presso il quale è stata acquistata.
	Se la stampante funziona in modo anomalo, ad esempio se emette fumo, odori o rumori insoliti, smettere di utilizzarla; in caso contrario, ciò può provocare incendi, scosse elettriche o anni di另一stra natura. Spagnere immediatamente la stampante, scollegare l'adattatore CA dalla presa elettrica e contattare il rivenditore presso il quale è stata acquistata per la riparazione.
	Non caricare la stampante con un caricabatteria diverso da quello specificato.
	Se la stampante non si carica completamente una volta trascorso il periodo di tempo specificato, interrompere l'operazione di ricarica; in caso contrario, ciò può provocare incendi, scosse elettriche o anni di另一stra natura.

Attenzione
O	• Tenere la stampante e i loro accessori (battery ricaricabile, materiali di consumo, sacchetti di plastica, etichette, ecc.) fuori alla portata dei bambini, in particolare dei bambini piccoli; in caso contrario, potrebbero verificarsi incidenti (come ingerimento).
⊗	• Smettere di utilizzato la stampante se si verifica una fuoriuscita di liquido o se solorisce, deforma o appara come unque difettosa.
O	• Non utilizzato la stampante tenendola solo dal coperchio del cassetto carta. Se il coperchio si stacco e la stampantecade, ciò può provocare danni alla persona.
Varie
● La batteria ricaricabile Ni-MH viene fornita leggermente carica per permettere di verificare l'effettivo funzionamento della stampante; tuttavia, prima di utilizzato la stampante la batteria delve essere caricata completamente con l'adattatore CA.
● Se la stampante non deve essere utilizzata per un periodo prolongato, rimuoverne la batteria ricaricabile Ni-MH alla stampante e conservarla in un luogo non esposto a un tasso elevato di umidità, né a temperature elevate (si consiglia una temperatura compresa fra 15 e 25 °C e una umidità fra il 40% e il 60%) o elettricità statica. Per Maintainere l'efficienza e la vita utile della batteria ricaricabile Ni-MH, ricaricarla almeno agli sei mesi.
● Questa stampante è alimentata da una batteria ricaricabile Ni-MH. Se la stampante può essere utilizzata solo per un breve periodo di tempo nonostante la batteria sa complettamente carica, la batteria potrebbe aver raggiunto la fine della sua vita utile. Sostituire la batteria ricaricabile Ni-MH con una nuova. Quando si sostituisce la batteria, scollegarla applicando un nastro ai terminali a contatto con la stampante.
Ni-MH
Nota: la marcatura è conforme alla direttiva UE 2006/66/CE ed EN61429.
● Questa batteria è contrassegnata dal symbolo di riciclaggio sopra riportato. Tale symbolo significiva che, al termine della vita della batteria, è necessario smaltirla separatamente in un punto di raccolta adeguato e non nei normali rifiuti domestici indifferenziate. Ciò andrà avantaggio dell'ambiente e di tutti gli.
Solo per Unione Europea
Nota: Il marchio è in accordo con la direttiva UE 2002/96/EC e EN50419.
● Questa attrezzatura è contrassegnata con il symbolo di riciclaggio. Significa che alla fine della durata dell'attrezzatura è necessario smaltirla separatamente ad un punto di raccolta appropriato e non porla nei normali rifiuti domestici. Sar à un beneficio ambientale per tutti. (Solo per Unione Europea)

Informazioni sull'adattatore CA

Avverenza

Utilizzare soltanto l'adattatore CA appositamente progettato per questa stampante; in caso contrario,cisiono provocare incendi, scosse elettriche o anni di altre natura.

Non collegare la stampante a una presa elettrica diversa da una tradizione (CA 220 V – 240 V); in caso contrario,cisiono provocare incendi, scosse elettriche o anni di altre natura.

Non toccare l'adattatore CA o la spina di alimentazione con le mani bagnate; in caso contrario,cisiono provocare scosse elettriche.

Solo per Unione Europea

A. Avverenza
A	Non tentare di smontare, manomettere o riparare l'adattatore CA; in caso contrario, ciò più pro- vocare incendi, scosse elettriche o danni di altre natura. Per il servizio di assistenza per la manutenzione, o la riparazione, contattare il rivenditore presso il quale è stata acquistata la stampante.
A	Non versare acqua o bevande, come caffe o succhi di frutta sull'adattatore CA. Inoltre, non uti- lizzare l'adattatore in luoghi dove potrebbe bagnarsi; in caso contrario, ciò più provocare incendi o scosse elettriche.
A	Se la spina di alimentazione si sporca, ad esempio si impolvera, disinserirla alla presa elettrica e pulirla con un panno asciutto. Se si continua a utilizzato una spina di alimentazione sporca, ciò più provocare un incendio.
A	Attenzione
A	Quando si scollega il cavo di alimentazione, non tirare il cavo; in caso contrario, ciò più provo- care incendi o scosse elettriche.
A	Non inseire oggetti estranei nei terminali dell'adattatore CA; in caso contrario, ciò più provo- care usioni o scosse elettriche.
A	L'utilizzo non corretto dell'adattatore CA più provocare incendi o scosse elettriche. Si con- siglia pertanto di osservare le seguenti precauzioni. ○ Non danneggiarlo. ○ Non collocare oggetti su di"This. ○ Non migliorato. ○ Non sottoporlo a fonti di calore. ○ Non torcerlo. ○ Non legarlo. ○ Non piegarlo eccessamente. ○ Evitare che venga schiacciato. ○ Non tirarlo.
A	Se l'adattatore CA è danneggiato, richiederne uno nuovo al rivenditore presso il quale è stata acquistata la stampante.
A	Tenere l'adattatore CA lontano alla portata dei bambini, in particolare dei bambini piccoli; in caso contrario, potrebbero verificarsi incidenti.
A	Non utilizzato l'adattatore CA in prossimità di fornì a microonde; in caso contrario, potrebbero verificarsi danni all'adattatore o alla stampante.
A	Non utilizzato l'adattatore CA in prossimità di fiamme o caloriferi. Se la guaina del cavo dell'adattatore CA si scioglie, ciò più provocare incendi o scosse elettriche.
A	Prima di effettare operazioni di manutenzione alla stampante, ad esempio prima di pulirla, scollegare l'adattatore CA alla presa elettrica; in caso contrario, ciò più provocare scosse elettriche.
A	Se la stampante non deve essere utilizzata per un periodo prolongato, assicurarsi di scollegare l'adattatore CA dall'unità e alla presa elettrica per sicurezza.
A	Non avvolgere il cavo dell'adattatore CA intorno all'adattatore e noniegare il cavo per evitare di danneggiarlo.

Struttura del Manuale

La guida dell'utenteiene fornita sul CD-ROM in dotazione con la stampante. Seguire i passaggi di seguito illustrati.

"D:\PDF\UGPJ5xxItalian.PDF"

(Se la lettera dell'unità CD-ROM impostata come "D")

Per visualizzare la guida dell'utente è necessario che sul proprio PC Windows sia installato Adobe Reader®.

Contenuto della confezione

Consultazione rapida alle spie diindicazione

Spiediindicazione

Le spie di individazione informano sullo stato attuale della stampante

Tabella delle spie diindicazione			V=Verde A=Arancio R=Rossa
			●=Fisso = Lampeggiante
			◎G/△/R= Con lampeggio alternato
POWER (ALIMENTAZIONE)	DATA (DATI)	ERROR (ERRORE)	○=Indifferente
↓	↓	↓
●V			Aliemn万台 esterna in uso
●A			Batteria in uso, >14.0 Volt
◎A			Batteria in uso, >13.1 Volt
●R			Batteria in uso, >10.0 Volt
◎R			Batteria in uso, >6.6 Volt
◎V◎A			La batteria si sta scaricando
◎V			La batteria si sta caricando
○	◎V		La stampante sta ricevendo dati
○	●V		I dati non stampati restano nel buffer
○	◎R		La stampante sta aggiornando Flash
○	●R		La stampante è in modalità "assistenza"
◎R	◎R	◎R	Checksum errata dei dati Flash
◎R		◎A	Batteria non trovata per ricarica
◎R		◎V	Time-Out durante la ricarica
○		◎R◎V	Temperatura troppo bassa testine termiche
○		◎R◎A	Temperatura troppo alta testine termiche
○	◎A	◎A	Errore in ricezione dati

Avverenze delle spie di individazione

La spia di individazione dell'alimentazione non si accende

La stampante non riceve corrente. Se si sta usingo l'adattatore CA, verificare che sia collegato adeguatamente. "Verificare che la presa a parete CA sua in tensione." Se si sta usingo un adattatore CA, verificare che l'alimentazione sua collegata e il fusibile funzioni correttamente.

Batteria non trovata per ricarica

Se esta indication appeare immediatamente quando si tenta di caricare la batteria, ciò significica che la stampante non rileva alcuna batteria quando dovrebbe iniziare un ciclo di carica della batteria stessa. Verificare che la batteria sia stata installata e collegata correttamente e che non vi siano fili interrotti inessa o nel suo connettore.

Se la batteria è collegata adeguatamente, si è tentato di ricaricare la batteria ma esta si è sur-riscaldata durante il ciclo di carica. In caso di surriscaldamento, un Interruttore termico interno si après e si richiude solo dopo il raffreddamento. Lasciar raffreddare la batteria prima di continuare a caricarla. Se il problema persistsente, sostuire la batteria.
