BRUKSANVISNING Wireless Tank Pressure Transmitter SUUNTO

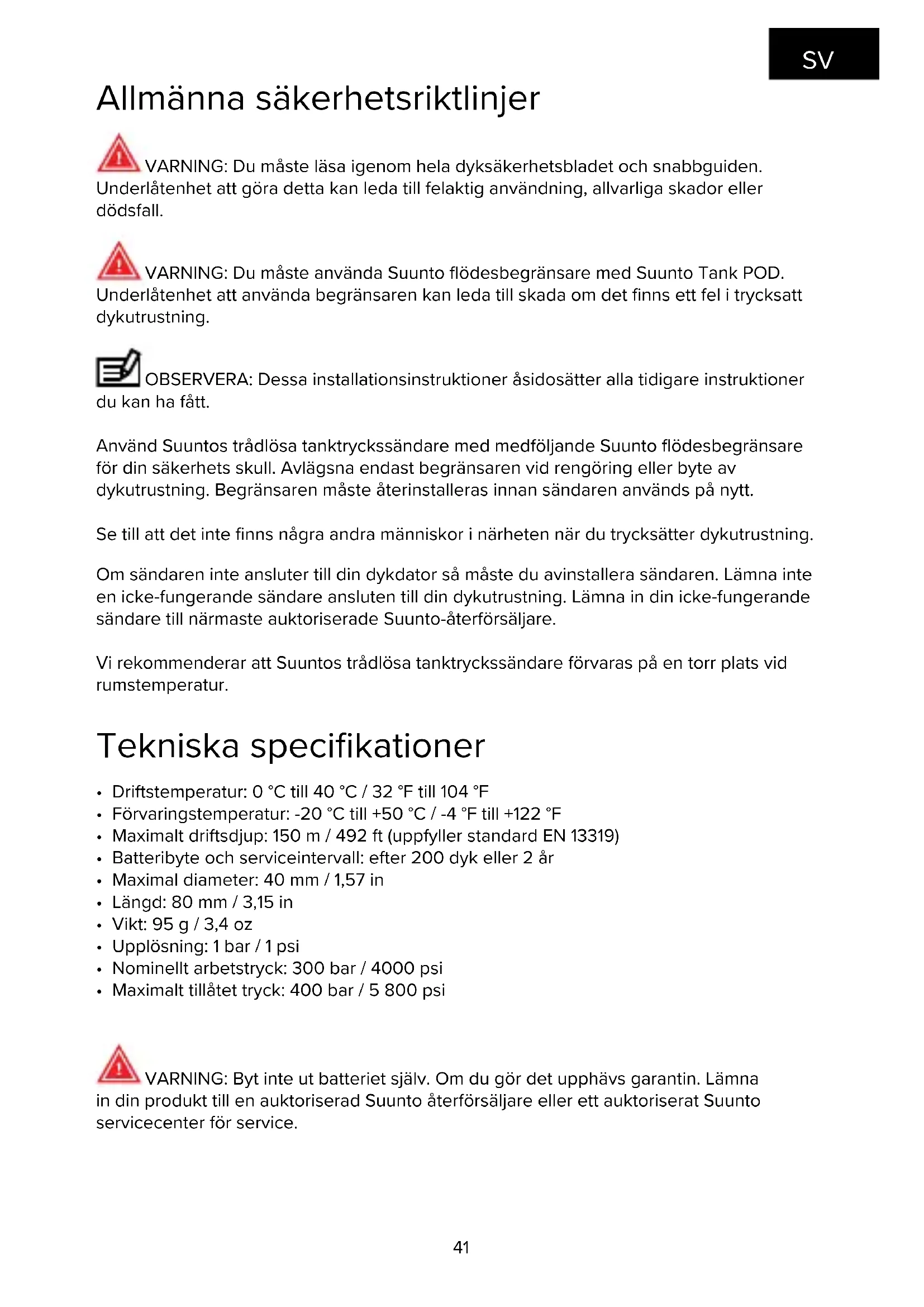

Allmänna säkerhetsriktlinjer

WARNING: Du måste läsa igenom hela dyksäkerhetsbladet och snabbguiden.

Underlåtenhet att göra detta kan leda till felaktig användning, allvarliga skador eller dödsfall.

WARNING: Du måste använda Suunto flödesbegränsare med Suunto Tank POD.

Underlåtenhet att använda begränsaren kan leda till skada om det finns ett fel i trycksatt dykutrustning.

OBSERVERA: Dessa installationsinstruktioner åsidosätter alla tidigare instruktioner du kan ha fått.

Använd Suuntos trådlösa tanktryckssändare med medföljande Suunto flödesbegränsare för din säkerhets skull. Avlägsna endast begränsaren vid rengöring eller byte av dykutrustning. Begränsaren måste återinstalleras innan sändaren används på nytt.

Se till att det inte finns några andra människor i närheten när du trycksätter dykutrustning.

Om sändaren inte ansluter till din dykdator så måste du avinstallera sändaren. Lämna inte en icke-fungerande sändare ansluten till din dykutrustning. Lämna in din icke-fungerande sändare till närmaste auktoriserade Suunto-återförsäljare.

Vi rekommenderar att Suuntos trådlösa tanktryckssändare förvaras på en torr plats vid rumstemperatur.

Tekniska specifikationer

• Driftstemperatur: 0 °C till 40 °C / 32 °F till 104 °F
• Förvaringstemperatur: -20 °C till +50 °C / -4 °F till +122 °F
• Maximalt driftsdjup: 150 m / 492 ft (uppfyller standard EN 13319)
• Batteribyte och serviceintervall: efter 200 dyk eller 2 år
  • Maximal diameter: 40 mm / 1,57 in
  • Längd: 80 mm / 3,15 in
  • Vikt: 95 g / 3,4 oz
• Upplösning: 1 bar / 1 psi
  • Nominellt arbetstryck: 300 bar / 4000 psi
• Maximalt tillåtet tryck: 400 bar / 5 800 psi

WARNING: Byt inte ut batteriet själv. Om du gör det upphävs garantin. Lämna in din produkt till en auktoriserad Suunto återförsäljare eller ett auktoriserat Suunto servicecenter för service.

För installation direkt till första etappens högtrycksport

1.

För installation till högtrycksslangens förlängning, till första etappens högtrycksport

1.

För installation direkt till första etappens högtrycksport

1. För in Luftflödesbegränsaren Typ A i sändaren.
2. Fäst sändaren vid första etappens högtrycksport.
3. Öppna långsamt tryckventilen. Titta bort när din utrustning trycksätts.
4. Vänta tills den gröna lysdiodlampan på sändaren blinkar.
5. Ställ in dykläge på din dykdator.
6. Håll din dykdator nära sändaren. Dykdatorn visar den valda koden och börjar sedan att visa det överförda trycket.
7. Kontrollera att ikonen för trådlös överföring är aktiv på din dykdator för att bekräfta anslutningen.

TYPE B

För installation till högtrycksslangs förlängning, till första etappens högtrycksport

1. För in den släta änden på flödesbegränsaren av Typ B, i sändaren. Den räfflade änden ska förbli synlig.
2. Fäst högtrycksslangens förlängning vid första etappens högtrycksport.
3. Fäst sändaren vid änden av högtrycksslangens förlängning. Se till att begränsarens räfflade ände är införd i slangen.
4. Öppna långsamt tryckventilen. Titta bort när din utrustning trycksätts.
5. Vänta tills den gröna lysdiodlampan på sändaren blinkar.
6. Ställ in dykläge på din dykdator.
7. Håll din dykdator nära sändaren. Dykdatorn visar den valda koden och börjar sedan att visa det överförda trycket.
8. Kontrollera att ikonen för trådlös överföring är aktiv på din dykdator för att bekräfta anslutningen.

OBSERVERA: Äldre sändare har ingen lysdiodlampa.

Härmed försäkrar Suunto Oy att radioutrustningen av typ DP173 överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande internetadress: www.suunto.com/EUconformity.
