Тип продукта	Беспроводной передатчик давления для дайвинга
Бренд	Suunto
Модель	Wireless Tank Pressure Transmitter
Категория	Аксессуар для дайвинга / Спортивные часы
Размеры	Диаметр 40 мм, длина 80 мм
Вес	95 г
Питание	Батарея (замена в авторизованном центре каждые 200 погружений или 2 года)
Максимальное указанное давление	300 бар / 4000 psi
Максимальное допустимое давление	400 бар / 5800 psi
Разрешение	1 бар / 1 psi
Максимальная глубина использования	150 м (соответствует EN 13319)
Рабочая температура	от 0 °C до 40 °C
Температура хранения	от -20 °C до +50 °C
Основные функции	Беспроводная передача давления баллона на компьютер дайвинга Suunto; светодиодный индикатор соединения
Совместимость	Компьютеры дайвинга Suunto с беспроводным приемом
Установка	На выход HP первой ступени или гибкий шланг HP, с прилагаемым редуктором потока
Безопасность	Обязательно используйте редуктор потока; не разбирайте батарею; отводите взгляд при подаче давления
Обслуживание	Протирать мягкой тканью; хранить в сухом месте при комнатной температуре
Ремонтопригодность	Доверяйте любое обслуживание авторизованному дилеру Suunto; не заменяйте батарею самостоятельно
Гарантия	См. условия, прилагаемые к продукту

Часто задаваемые вопросы - Wireless Tank Pressure Transmitter SUUNTO

Как установить передатчик давления Suunto Tank POD?

Установите редуктор потока (тип A или B в зависимости от монтажа) в передатчик, затем подключите его к выходу высокого давления первой ступени или к гибкому шлангу HP. Медленно откройте вентиль баллона, отводя взгляд. Подождите, пока не начнет мигать зеленый светодиод. Затем сопоставьте передатчик с вашим компьютером дайвинга Suunto в режиме погружения.

Как сопоставить беспроводной передатчик с моим компьютером дайвинга Suunto?

Перейдите в режим погружения вашего компьютера и поднесите его к передатчику. Компьютер отобразит выбранный код, а затем передаваемое давление. Убедитесь, что значок беспроводной передачи активен для подтверждения соединения.

Каков срок службы батареи и как ее заменить?

Батарею необходимо заменять примерно через 200 погружений или 2 года. Не заменяйте батарею самостоятельно: доверьте эту операцию авторизованному дилеру Suunto или сервисному центру, чтобы не аннулировать гарантию.

Водонепроницаем ли передатчик и до какой глубины?

Да, передатчик предназначен для дайвинга и выдерживает глубину до 150 метров в соответствии со стандартом EN 13319.

Почему мой компьютер дайвинга не отображает давление?

Проверьте, что баллон открыт и мигает зеленый светодиод. Убедитесь, что компьютер находится в режиме погружения и рядом с передатчиком. Если проблема сохраняется, переустановите передатчик или обратитесь к авторизованному дилеру Suunto.

Могу ли я использовать этот передатчик с другими марками компьютеров дайвинга?

Suunto Tank POD разработан специально для компьютеров дайвинга Suunto, совместимых с беспроводной передачей. Не гарантируется работа с другими марками.

Как чистить и обслуживать передатчик?

После каждого погружения промывайте передатчик пресной водой и вытирайте мягкой тканью. Храните в сухом месте при комнатной температуре. Избегайте ударов и химических веществ.

Что делать, если светодиод не мигает при подаче давления?

Проверьте правильность установки редуктора потока и открытие баллона. Если светодиод не загорается, передатчик может быть неисправен или батарея разряжена. Обратитесь к авторизованному дилеру Suunto.

Обязательно ли использовать прилагаемый редуктор потока?

Да, использование редуктора потока является обязательным для безопасности. Его неиспользование может привести к травмам в случае неисправности оборудования под давлением.

Какие возможны типы монтажа передатчика?

Два типа монтажа: непосредственно на выход высокого давления первой ступени (тип A) или на гибкий шланг высокого давления, подключенный к этому выходу (тип B). Для каждого монтажа используется прилагаемый специальный редуктор потока.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Wireless Tank Pressure Transmitter SUUNTO

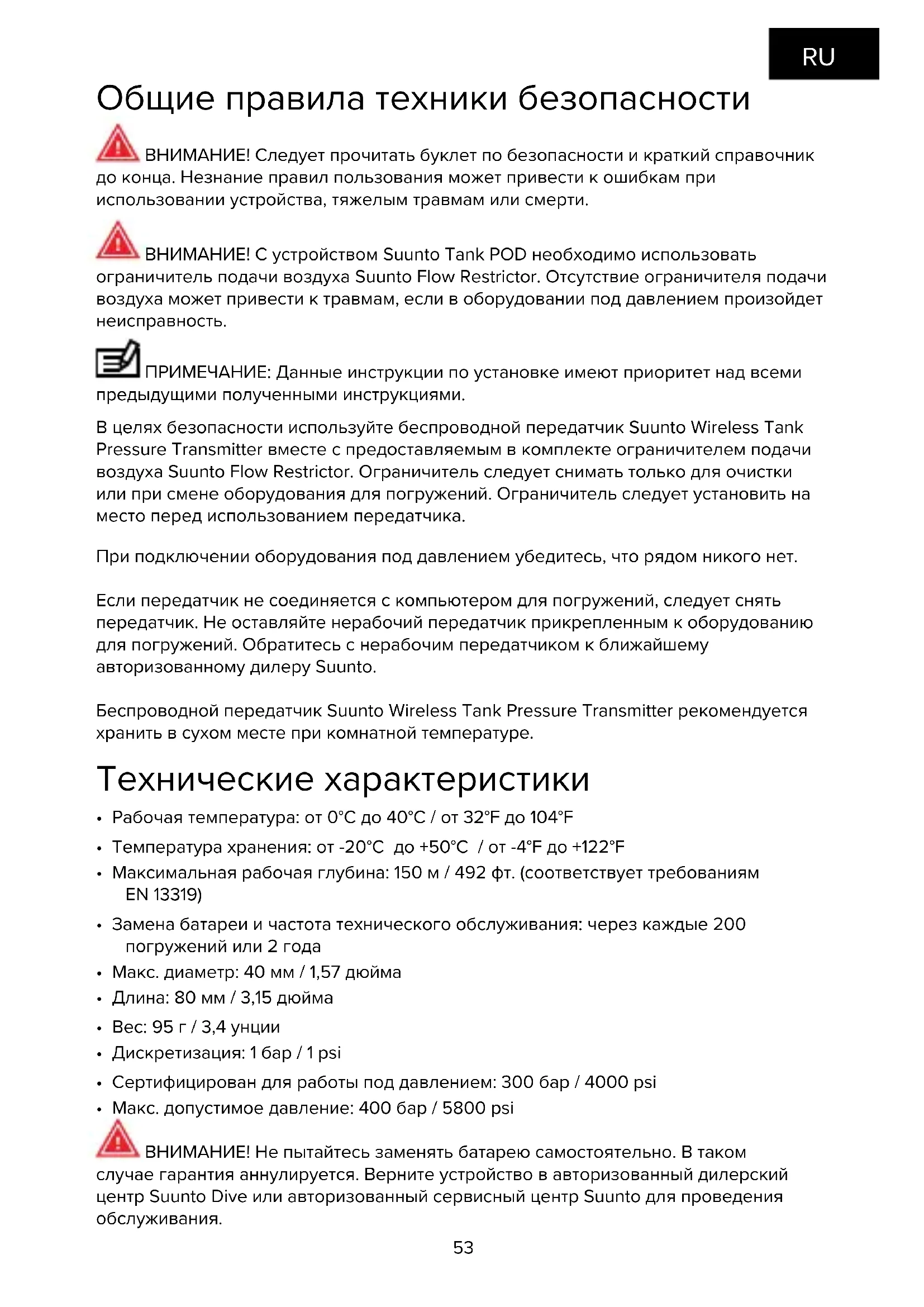

Общие правила техники безопасности

ВНИМАНИЕ! Следует прочитать буклет по безопасности и краткий справочник до конца. Незнание правил пользования может привести к ошибкам при использовании устройства, тяжелым травмам или смерти.

ВНИМАНИЕ! С устройством Suunto Tank POD необходимо использовать ограничитель подачи воздуха Suunto Flow Restrictor. Отсутствие ограничителя подачи воздуха может привести к травмам, если в оборудовании под давлением произойдет неисправность.

ПРИМЕЧАНИЕ: Данные инструкции по установке имеют приоритет над всеми предыдущими полученными инструкциями.

В целях безопасности используйте беспроводной передатчик Suunto Wireless Tank Pressure Transmitter вместе с предоставляемым в комплекте ограничителем подачи воздуха Suunto Flow Restrictor. Ограничитель следует снимать только для очистки или при смене оборудования для погружений. Ограничитель следует установить на место перед использованием передатчика.

При подключении оборудования под давлением убедитесь, что рядом никого нет.

Если передатчик не соединяется с компьютером для погружений, следует снять передатчик. Не оставляйте нерабочий передатчик прикрепленным к оборудованию для погружений. Обратитесь с нерабочим передатчиком к ближайшему авторизованному дилеру Suunto.

Беспроводной передатчик Suunto Wireless Tank Pressure Transmitter рекомендуется хранить в сухом месте при комнатной температуре.

Технические характеристики

• Рабочая температура: от 0°C до 40°C / от 32°F до 104°F
• Температура хранения: от -20°C до +50°C / от -4°F до +122°F
• Максимальная рабочая глубина: 150 м / 492 фт. (соответствует требованиям EN 13319)
• Замена батареи и частота технического обслуживания: через каждые 200 погружений или 2 года
  • Макс. диаметр: 40 мм / 1,57 дюйма
  • Длина: 80 мм / 3,15 дюйма
  • Bec: 95 г / 3,4 унции
  • Дискретизация: 1 бар / 1 psi
• Сертифицирован для работы под давлением: 300 бар / 4000 psi
• Макс. допустимое давление: 400 бар / 5800 psi

ВНИМАНИЕ! Не пытайтесь заменять батарею самостоятельно. В таком случае гарантия аннулируется. Верните устройство в авторизованный дилерский центр Suunto Dive или авторизованный сервисный центр Suunto для проведения обслуживания.

Для установки напрямую на отверстие высокого давления первой ступени

1.

Для установки на удлинитель шланга высокого давления на отверстии высокого давления первой ступени

1.

Для установки напрямую на отверстие высокого давления первой ступени

1. Вставьте ограничитель подачи воздуха типа А в передатчик.
2. Закрепите передатчик на отверстии высокого давления первой ступени.
3. Медленно и аккуратно откройте нагнетательный клапан (вентиль баллона). При подаче давления в оборудование отворачивайтесь.
4. Дождитесь мигания зеленого светодиодного индикатора на передатчике.
5. Переведите компьютер для погружений в режим погружения.
6. Держите компьютер для погружений рядом с передатчиком. На компьютере для погружений отобразится выбранное кодовое число, а затем показатель давления с передатчика.
7. Убедитесь, что значок беспроводной передачи данных на компьютере для погружений активен, то есть соединение установлено.

TYPE B

Для установки на удлинитель шланга высокого давления на отверстии высокого давления первой ступени

1. Вставьте гладкий конец ограничителя подачи воздуха типа В в передатчик. Конец с пазами должен оставаться на виду.
2. Закрепите удлинитель шланга высокого давления на отверстии высокого давления первой ступени.
3. Прикрепите передатчик к концу удлинителя шланга высокого давления. При этом убедитесь, что конец ограничителя с пазами вставлен в шланг.
4. Медленно и аккуратно откройте нагнетательный клапан (вентиль баллона). При подаче давления в оборудование отворачивайтесь.
5. Дождитесь мигания зеленого светодиодного индикатора на передатчике.
6. Переведите компьютер для погружений в режим погружения.
7. Держите компьютер для погружений рядом с передатчиком. На компьютере для погружений отобразится выбранное кодовое число, затем будут отображаться показатели давления с передатчика.
8. Убедитесь, что значок беспроводной передачи данных на компьютере для погружений активен, то есть соединение установлено.

ПРИМЕЧАНИЕ: На старых передатчиках светодиодные индикаторы тсутствуют.
