Tipo de produto	Transmissor de pressão sem fio para mergulho
Marca	Suunto
Modelo	Transmissor de Pressão do Tanque sem Fio
Categoria	Acessório de mergulho / Relógio esportivo
Dimensões	Diâmetro 40 mm, comprimento 80 mm
Peso	95 g
Alimentação	Pilha (substituição por centro autorizado a cada 200 mergulhos ou 2 anos)
Pressão máxima especificada	300 bar / 4000 psi
Pressão máxima permitida	400 bar / 5800 psi
Resolução	1 bar / 1 psi
Profundidade máxima de utilização	150 m (conforme EN 13319)
Temperatura de utilização	0 °C a 40 °C
Temperatura de armazenamento	-20 °C a +50 °C
Funções principais	Transmissão sem fio da pressão do cilindro para o computador de mergulho Suunto; indicador LED de conexão
Compatibilidade	Computadores de mergulho Suunto com recepção sem fio
Instalação	Na saída HP do primeiro estágio ou mangueira HP, com redutor de vazão fornecido
Segurança	Usar imprescindivelmente o redutor de vazão; não desmontar a pilha; desviar o olhar ao pressurizar
Manutenção	Limpar com um pano macio; armazenar em local seco à temperatura ambiente
Reparabilidade	Confiar toda a manutenção a um revendedor autorizado Suunto; não substituir a pilha por conta própria
Garantia	Ver as condições fornecidas com o produto

Perguntas frequentes - Wireless Tank Pressure Transmitter SUUNTO

Como instalar o transmissor de pressão Suunto Tank POD?

Instale o redutor de vazão (tipo A ou B conforme montagem) no transmissor, depois conecte-o à saída de alta pressão do primeiro estágio ou a uma mangueira HP. Abra lentamente a válvula do cilindro desviando o olhar. Aguarde até que o indicador LED verde pisque. Em seguida, associe o transmissor ao seu computador de mergulho Suunto no modo mergulho.

Como associar o transmissor sem fio ao meu computador de mergulho Suunto?

Acesse o modo mergulho do seu computador e segure-o perto do transmissor. O computador exibirá um código escolhido e depois a pressão transmitida. Verifique se o ícone de transmissão sem fio está ativo para confirmar a conexão.

Qual é a autonomia da pilha e como substituí-la?

A pilha deve ser substituída após aproximadamente 200 mergulhos ou 2 anos. Não substitua a pilha você mesmo: confie esta operação a um revendedor autorizado Suunto ou a um centro de serviço pós-venda para não anular a garantia.

O transmissor é resistente à água e a que profundidade?

Sim, o transmissor é projetado para mergulho e resiste até 150 metros de profundidade, conforme a norma EN 13319.

Por que meu computador de mergulho não exibe a pressão?

Verifique se o cilindro está aberto e se o indicador LED verde pisca. Certifique-se de que o computador está em modo mergulho e próximo ao transmissor. Se o problema persistir, reinstale o transmissor ou entre em contato com um revendedor autorizado Suunto.

Posso usar este transmissor com outras marcas de computadores de mergulho?

O Suunto Tank POD é projetado especificamente para computadores de mergulho Suunto compatíveis com transmissão sem fio. Não é garantido o funcionamento com outras marcas.

Como limpar e fazer a manutenção do transmissor?

Após cada mergulho, enxágue o transmissor com água doce e seque-o com um pano macio. Armazene-o em local seco à temperatura ambiente. Evite choques e produtos químicos.

O que fazer se o indicador LED não piscar ao pressurizar?

Verifique se o redutor de vazão está instalado corretamente e se o cilindro está aberto. Se o LED não acender, o transmissor pode estar com defeito ou a pilha gasta. Entre em contato com um revendedor autorizado Suunto.

É necessário usar o redutor de vazão fornecido?

Sim, o uso do redutor de vazão é obrigatório para a segurança. Não utilizá-lo pode causar ferimentos em caso de mau funcionamento do equipamento pressurizado.

Quais são os tipos de montagem possíveis para o transmissor?

Dois tipos de montagem: diretamente na saída de alta pressão do primeiro estágio (tipo A) ou em uma mangueira de alta pressão conectada a essa saída (tipo B). Cada montagem usa um redutor de vazão específico fornecido.

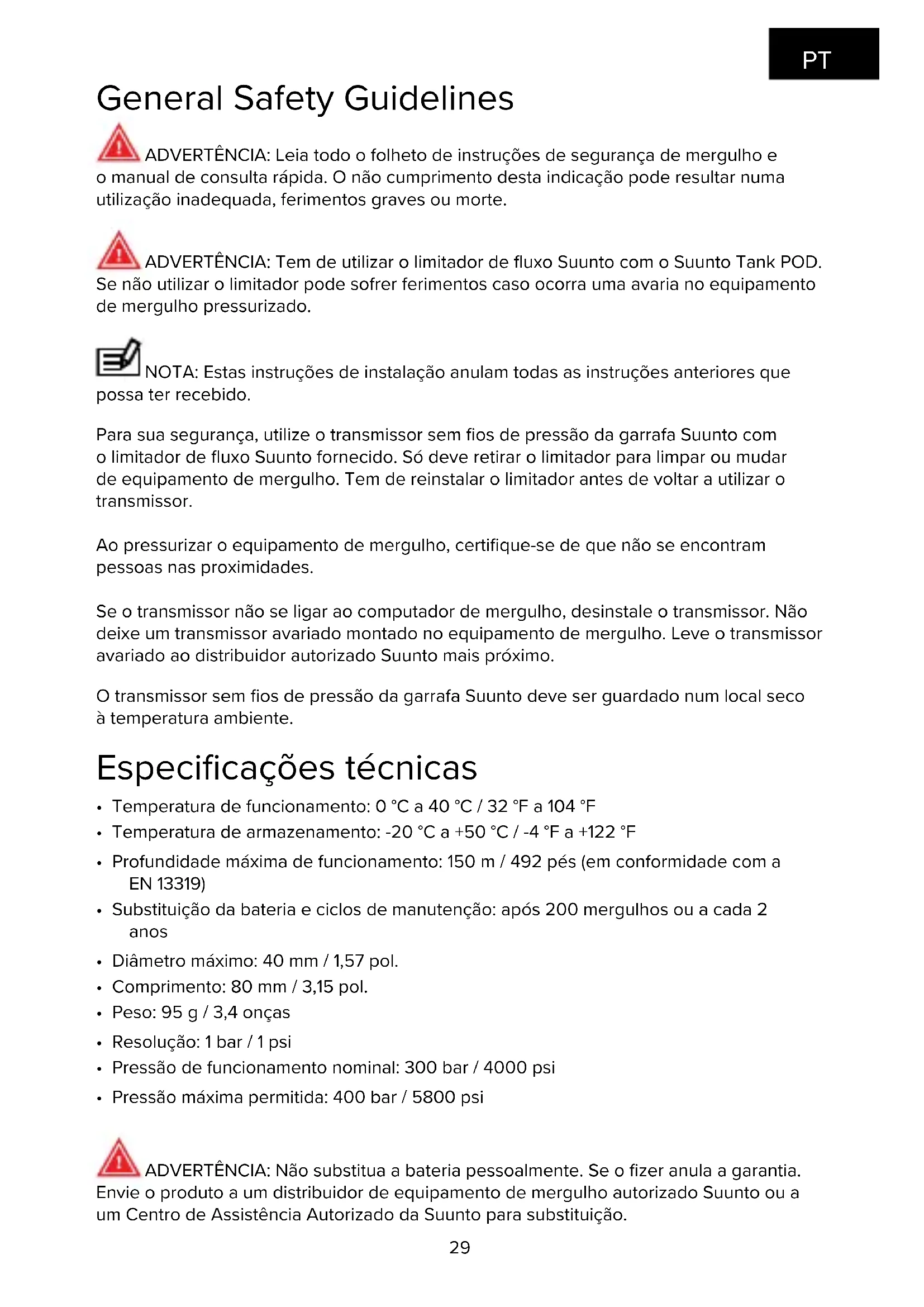

MANUAL DE UTILIZADOR Wireless Tank Pressure Transmitter SUUNTO

ADVERTÊNCIA: Leia todo o folheto de instruções de segurança de mergulho e ual de consulta rápida. O não cumprimento desta indicação pode resultar numa ção inadequada, ferimentos graves ou morte.

ADVERTÊNCIA: Tem de utilizar o limitador de fluxo Suunto com o Suunto Tank POD.

Se não utilizar o limitador pode sofrer ferimentos caso ocorra uma avaria no equipamento de mergulho pressurizado.

NOTA: Estas instruções de instalação anulam todas as instruções anteriores que ter recebido.

Para sua segurança, utilize o transmissor sem fios de pressão da garrafa Suunto com o limitador de fluxo Suunto fornecido. Só deve retirar o limitador para limpar ou mudar de equipamento de mergulho. Tem de reinstalar o limitador antes de voltar a utilizar o transmissor.

Ao pressurizar o equipamento de mergulho, certifique-se de que não se encontram pessoas nas proximidades.

Se o transmissor não se ligar ao computador de mergulho, desinstale o transmissor. Não deixe um transmissor avariado montado no equipamento de mergulho. Leve o transmissor avariado ao distribuidor autorizado Suunto mais próximo.

O transmissor sem fios de pressão da garrafa Suunto deve ser guardado num local seco à temperatura ambiente.

Especificações técnicas

• Temperatura de funcionamento: 0 °C a 40 °C / 32 °F a 104 °F
• Temperatura de armazenamento: -20 °C a +50 °C / -4 °F a +122 °F
  • Profundidade máxima de funcionamento: 150 m / 492 pés (em conformidade com a EN 13319)
• Substituição da bateria e ciclos de manutenção: após 200 mergulhos ou a cada 2 anos
  • Diâmetro máximo: 40 mm / 1,57 pol.
• Comprimento: 80 mm / 3,15 pol.
• Peso: 95 g / 3,4 onças
• Resolução: 1 bar / 1 psi
• Pressão de funcionamento nominal: 300 bar / 4000 psi
• Pressão máxima permitida: 400 bar / 5800 psi

ADVERTÊNCIA: Não substitua a bateria pessoalmente. Se o fizer anula a garantia.

Envie o produto a um distribuidor de equipamento de mergulho autorizado Suunto ou a um Centro de Assistência Autorizado da Suunto para substituição.

Para instalação direta na porta de alta pressão de primeira fase

1.

Para instalação na extensão de tubo de alta pressão na porta de alta pressão de primeira fase

1.

Para instalação direta na porta de alta pressão de primeira fase

1. Introduza o limitador de fluxo de tipo A no transmissor.
2. Monte o transmissor na porta de alta pressão de primeira fase.
3. Abra a válvula de pressão devagar e de forma constante. Afaste a cara enquanto o equipamento é pressurizado.
4. Aguarde que o LED verde do transmissor comece a piscar.
5. Ative o modo de mergulho no computador de mergulho.
6. Aproxime o computador de mergulho do transmissor. O computador de mergulho mostra o número de código selecionado e começa a apresentar a pressão transmitida.
7. Verifique se o ícone de transmissão sem fios está ativo no computador de mergulho para confirmar a ligação.

TYPE B

Para instalação na extensão de tubo de alta pressão na porta de alta pressão de primeira fase

1. Introduza a ponta flexível do limitador de fluxo de tipo B no transmissor. A extremidade estriada deve ficar visível.
2. Monte a extensão de tubo de alta pressão na porta de alta pressão de primeira fase.
3. Monte o transmissor na extremidade da extensão do tubo de alta pressão, verificando se a extremidade estriada do limitador está inserida no tubo.
4. Abra a válvula de pressão devagar e de forma constante. Afaste a cara enquanto o equipamento é pressurizado.
5. Aguarde que o LED verde do transmissor comece a piscar.
6. Ative o modo de mergulho no computador de mergulho.
7. Aproxime o computador de mergulho do transmissor. O computador de mergulho mostra o número de código selecionado e começa a apresentar a pressão transmitida.
8. Verifique se o ícone de transmissão sem fios está ativo no computador de mergulho para confirmar a ligação.

A Suunto Oy declara que o equipamento de rádio tipo DP173 está em conformidade com a diretiva 2014/53/UE. O texto completo da declaração de conformidade UE está disponível no seguinte endereço de internet: www.suunto.com/EUconformity.
