Tuotetyyppi	Langaton painelähetin sukellukseen
Merkki	Suunto
Malli	Wireless Tank Pressure Transmitter
Kategoria	Sukellusvaruste / Urheilukello
Mitat	Halkaisija 40 mm, pituus 80 mm
Paino	95 g
Virtalähde	Paristo (vaihto valtuutetussa huollossa 200 sukelluksen tai 2 vuoden välein)
Määritetty maksimipaine	300 bar / 4000 psi
Sallittu maksimipaine	400 bar / 5800 psi
Resoluutio	1 bar / 1 psi
Suurin käyttösyvyys	150 m (EN 13319 -standardin mukainen)
Käyttölämpötila	0 °C - 40 °C
Säilytyslämpötila	-20 °C - +50 °C
Päätoiminnot	Pullon paineen langaton lähetys Suunto-sukellustietokoneelle; LED-yhteyden merkkivalo
Yhteensopivuus	Suunto-sukellustietokoneet, joissa on langaton vastaanotto
Asennus	Ensimmäisen portaan HP-ulostuloon tai HP-letkuun, mukana toimitetun virtauksenrajoittimen kanssa
Turvallisuus	Käytä ehdottomasti virtauksenrajoitinta; älä pura paristoa; käännä katse pois paineen asettamisen aikana
Huolto	Puhdista pehmeällä liinalla; säilytä kuivassa paikassa huoneenlämmössä
Korjattavuus	Anna kaikki huolto valtuutetulle Suunto-jälleenmyyjälle; älä vaihda paristoa itse
Takuu	Katso tuotteen mukana toimitetut ehdot

Usein kysytyt kysymykset - Wireless Tank Pressure Transmitter SUUNTO

Kuinka asennan Suunto Tank POD -painelähettimen?

Asenna virtauksenrajoitin (tyyppi A tai B asennustavasta riippuen) lähettimeen ja liitä se ensimmäisen portaan korkeapaineulostuloon tai HP-letkuun. Avaa pullon venttiili hitaasti katse pois käännettynä. Odota, kunnes vihreä LED-merkkivalo vilkkuu. Yhdistä sitten lähetin Suunto-sukellus -tietokoneeseesi sukellustilassa.

Kuinka yhdistän langattoman lähettimen Suunto-sukellustietokoneeseeni?

Siirry tietokoneesi sukellustilaan ja pidä sitä lähellä lähetintä. Tietokone näyttää valitun koodin ja sitten lähetetyn paineen. Varmista, että langattoman lähetyksen kuvake on aktiivinen vahvistaaksesi yhteyden.

Mikä on pariston käyttöikä ja kuinka se vaihdetaan?

Paristo on vaihdettava noin 200 sukelluksen tai 2 vuoden välein. Älä vaihda paristoa itse: anna tämä toimenpide valtuutetun Suunto-jälleenmyyjän tai huoltokeskuksen tehtäväksi, jotta takuu ei raukea.

Onko lähetin vedenkestävä ja mihin syvyyteen?

Kyllä, lähetin on suunniteltu sukellukseen ja kestää jopa 150 metrin syvyyteen EN 13319 -standardin mukaisesti.

Miksi sukellustietokoneeni ei näytä painetta?

Tarkista, että pullo on auki ja vihreä LED vilkkuu. Varmista, että tietokone on sukellustilassa ja lähellä lähetintä. Jos ongelma jatkuu, asenna lähetin uudelleen tai ota yhteyttä valtuutettuun Suunto-jälleenmyyjään.

Voinko käyttää tätä lähetintä muiden merkkien sukellustietokoneiden kanssa?

Suunto Tank POD on suunniteltu erityisesti Suunto-sukellustietokoneille, jotka tukevat langatonta lähetystä. Sen toimivuutta muiden merkkien kanssa ei taata.

Kuinka puhdistan ja huollan lähettimen?

Huuhtele lähetin makealla vedellä jokaisen sukelluksen jälkeen ja kuivaa pehmeällä liinalla. Säilytä kuivassa paikassa huoneenlämmössä. Vältä iskuja ja kemikaaleja.

Mitä tehdä, jos LED ei vilku paineistuksen aikana?

Tarkista, että virtauksenrajoitin on asennettu oikein ja pullo on auki. Jos LED ei syty, lähetin voi olla viallinen tai paristo loppu. Ota yhteyttä valtuutettuun Suunto-jälleenmyyjään.

Onko mukana toimitettua virtauksenrajoitinta välttämätöntä käyttää?

Kyllä, virtauksenrajoittimen käyttö on pakollista turvallisuuden vuoksi. Sen käyttämättä jättäminen voi aiheuttaa vammoja paineistetun laitteen toimintahäiriön sattuessa.

Mitkä ovat mahdolliset asennustavat lähettimelle?

Kaksi asennustapaa: suoraan ensimmäisen portaan korkeapaineulostuloon (tyyppi A) tai tähän ulostuloon liitettyyn HP-letkuun (tyyppi B). Kummassakin asennustavassa käytetään mukana toimitettua tiettyä virtauksenrajoitinta.

KÄYTTÖOHJE Wireless Tank Pressure Transmitter SUUNTO

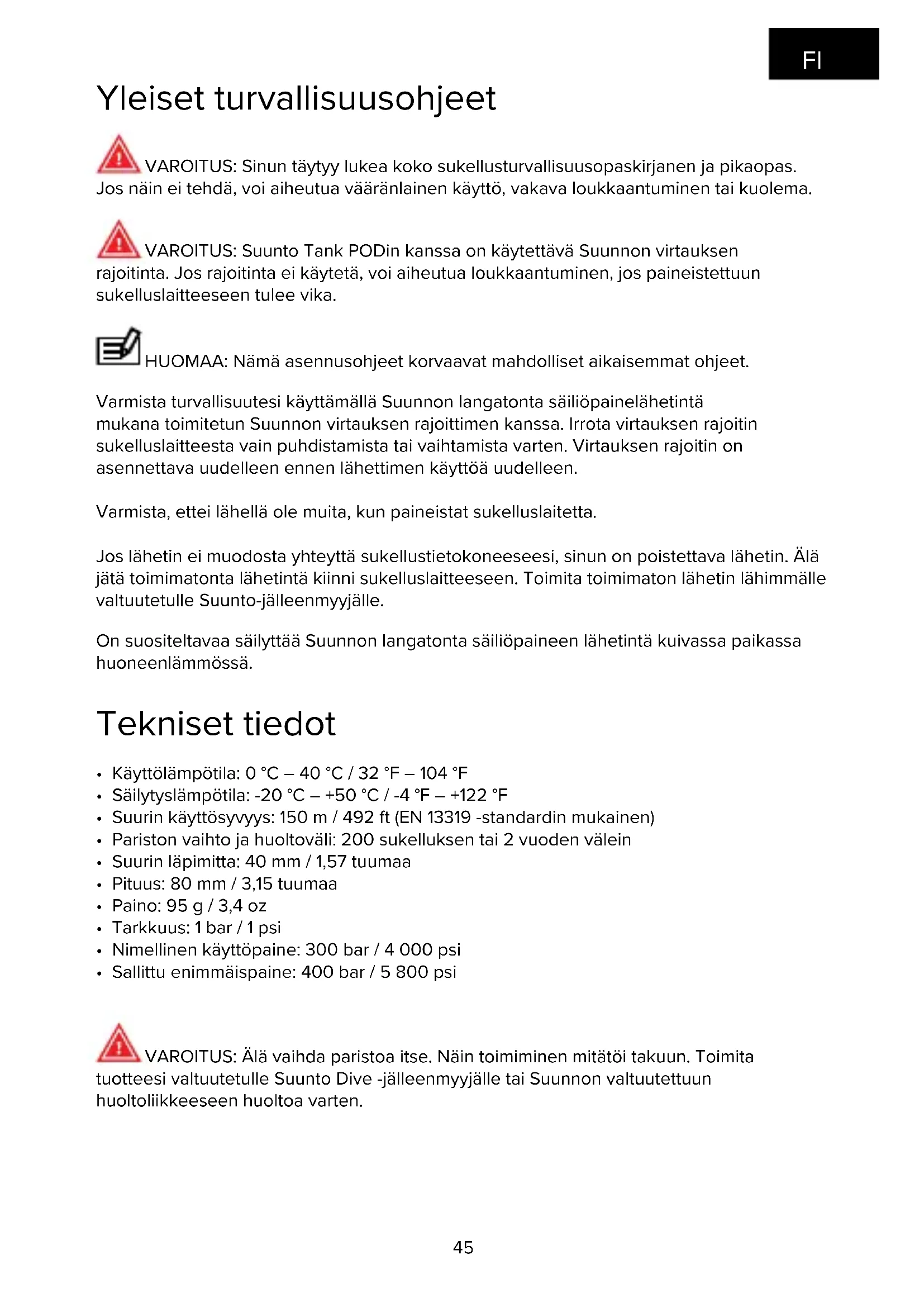

Yleiset turvallisuusohjeet

VAROITUS: Sinun täytyy lukea koko sukellusturvallisuusopaskirjanen ja pikaopas. äin ei tehdä, voi aiheutua vääränlainen käyttö, vakava loukkaantuminen tai kuolema.

VAROITUS: Suunto Tank PODin kanssa on käytettävä Suunnon virtauksen nta. Jos rajoitinta ei käytetä, voi aiheutua loukkaantuminen, jos paineistettuun uslaitteeseen tulee vika.

HUOMAA: Nämä asennusohjeet korvaavat mahdolliset aikaisemmat ohjeet.

Varmista turvallisuutesi käyttämällä Suunnon langatonta säiliöpainelähetintä mukana toimitetun Suunnon virtauksen rajoittimen kanssa. Irrota virtauksen rajoitin sukelluslaitteesta vain puhdistamista tai vaihtamista varten. Virtauksen rajoitin on asennettava uudelleen ennen lähettimen käyttöä uudelleen.

Varmista, ettei lähellä ole muita, kun paineistat sukelluslaitetta.

Jos lähetin ei muodosta yhteyttä sukellustietokoneeseesi, sinun on poistettava lähetin. Älä jätä toimimatonta lähetintä kiinni sukelluslaitteeseen. Toimita toimimaton lähetin lähimmälle valtuutetulle Suunto-jälleenmyyjälle.

On suositeltavaa säilyttää Suunnon langatonta säiliöpaineen lähetintä kuivassa paikassa huoneenlämmössä.

Tekniset tiedot

• Käyttölämpötila: 0 °C – 40 °C / 32 °F – 104 °F
• Säilytyslämpötila: -20 °C – +50 °C / -4 °F – +122 °F
• Suurin käyttösyvyys: 150 m / 492 ft (EN 13319 -standardin mukainen)
• Pariston vaihto ja huoltoväli: 200 sukelluksen tai 2 vuoden välein
• Suurin läpimitta: 40 mm / 1,57 tuumaa
  • Pituus: 80 mm / 3,15 tuumaa
• Paino: 95 g / 3,4 oz
  • Tarkkuus: 1 bar / 1 psi
• Nimellinen käyttöpaine: 300 bar / 4 000 psi
• Sallittu enimmäispaine: 400 bar / 5 800 psi

VAROITUS: Älä vaihda paristoa itse. Näin toimiminen mitätöi takuun. Toimita besi valtuutetulle Suunto Dive -jälleenmyyjälle tai Suunnon valtuutettuun pollikkeeseen huoltoa varten.

Asennus suoraan ensimmäisen vaiheen korkeapa- ineporttiin

1.

Asennus korkeapaineletkun jatkeeseen ensimmäisen vaiheen korkeapaineporttiin

1.

Asennus suoraan ensimmäisen vaiheen korkeapaineporttiin

1. Työnnä tyypin A virtauksen rajoitin lähettimeen.
2. Kiinnitä lähetin ensimmäisen vaiheen korkeapaineporttiin.
3. Avaa paineventtiili hitaasti ja tasaisesti. Katso poispäin, kun laitettasi paineistetaan.
4. Odota, että lähettimen vihreä LED vilkkuu.
5. Siirrä sukellustietokoneesi sukellustilaan.
6. Pidä sukellustietokonetta lähettimen lähellä. Sukellustietokone näyttää valitun koodinumeron ja alkaa sitten näyttää lähetettyä painetta.
7. Varmista, että langattoman tiedonsiirron toiminnan vahvistava kuvake on aktiivinen sukellustietokoneessasi.

TYPE B

Asennus korkeapaineletkun jatkeeseen ensimmäisen vaiheen korkeapaineporttiin

1. Työnnä tyypin B virtauksen rajoittimen tasapää lähettimeen. Urapään tulee edelleen pysyä näkyvissä.
2. Kiinnitä korkeapaineletkun jatke ensimmäisen vaiheen korkeapaineporttiin.
3. Kiinnitä lähetin korkeapaineletkun jatkeen päähän ja varmista, että rajoittimen urapää on työnnetty letkuun.
4. Avaa paineventtiili hitaasti ja tasaisesti. Katso poispäin, kun laitettasi paineistetaan.
5. Odota, että lähettimen vihreä LED vilkkuu.
6. Siirrä sukellustietokoneesi sukellustilaan.
7. Pidä sukellustietokonetta lähettimen lähellä. Sukellustietokone näyttää valitun koodinumeron ja alkaa sitten näyttää lähetettyä painetta.
8. Varmista, että langattoman tiedonsiirron toiminnan vahvistava kuvake on aktiivinen sukellustietokoneessasi.

HUOMAA: Vanhemmissa lähetinlaitteissa ei ole LEDiä.

Täten Suunto Oy vakuuttaa, että radiolaitetyyppi DP173 noudattaa direktiivin 2014/53/EU vaatimuksia. EU-vaatimustenmukaisuusvakuutuksen koko teksti on saatavissa seuraavasta Internet-osoitteesta: www.suunto.com/EUconformity.
