Tipo di prodotto	Trasmettitore di pressione senza fili per immersione
Marca	Suunto
Modello	Wireless Tank Pressure Transmitter
Categoria	Accessorio per immersioni / Orologio sportivo
Dimensioni	Diametro 40 mm, lunghezza 80 mm
Peso	95 g
Alimentazione	Batteria (sostituzione presso centro autorizzato ogni 200 immersioni o 2 anni)
Pressione massima specificata	300 bar / 4000 psi
Pressione massima consentita	400 bar / 5800 psi
Risoluzione	1 bar / 1 psi
Profondità massima di utilizzo	150 m (conforme a EN 13319)
Temperatura di utilizzo	0 °C a 40 °C
Temperatura di conservazione	-20 °C a +50 °C
Funzioni principali	Trasmissione senza fili della pressione della bombola al computer subacqueo Suunto; spia LED di connessione
Compatibilità	Computer subacquei Suunto con ricezione senza fili
Installazione	Su uscita HP del primo stadio o flessibile HP, con riduttore di flusso fornito
Sicurezza	Usare obbligatoriamente il riduttore di flusso; non smontare la batteria; distogliere lo sguardo durante la messa in pressione
Manutenzione	Pulire con un panno morbido; conservare in luogo asciutto a temperatura ambiente
Riparabilità	Affidare ogni manutenzione a un rivenditore autorizzato Suunto; non sostituire la batteria da soli
Garanzia	Vedere le condizioni fornite con il prodotto

Domande frequenti - Wireless Tank Pressure Transmitter SUUNTO

Come installare il trasmettitore di pressione Suunto Tank POD?

Installare il riduttore di flusso (tipo A o B a seconda del montaggio) nel trasmettitore, quindi collegarlo all'uscita ad alta pressione del primo stadio o a un flessibile HP. Aprire lentamente la valvola della bombola distogliendo lo sguardo. Attendere fino a quando la spia LED verde lampeggia. Successivamente, associare il trasmettitore al computer subacqueo Suunto in modalità immersione.

Come associare il trasmettitore senza fili al mio computer subacqueo Suunto?

Accedere alla modalità immersione del computer e tenerlo vicino al trasmettitore. Il computer mostrerà un codice scelto e poi la pressione trasmessa. Verificare che l'icona di trasmissione senza fili sia attiva per confermare la connessione.

Qual è l'autonomia della batteria e come sostituirla?

La batteria deve essere sostituita dopo circa 200 immersioni o 2 anni. Non sostituire la batteria da soli: affidare questa operazione a un rivenditore autorizzato Suunto o a un centro di assistenza post-vendita per non annullare la garanzia.

Il trasmettitore è resistente all'acqua e a quale profondità?

Sì, il trasmettitore è progettato per le immersioni e resiste fino a 150 metri di profondità, conforme alla norma EN 13319.

Perché il mio computer subacqueo non visualizza la pressione?

Verificare che la bombola sia aperta e che la spia LED verde lampeggi. Assicurarsi che il computer sia in modalità immersione e vicino al trasmettitore. Se il problema persiste, reinstallare il trasmettitore o contattare un rivenditore autorizzato Suunto.

Posso usare questo trasmettitore con altre marche di computer subacquei?

Il Suunto Tank POD è progettato specificamente per i computer subacquei Suunto compatibili con la trasmissione senza fili. Non è garantito che funzioni con altre marche.

Come pulire e manutenere il trasmettitore?

Dopo ogni immersione, sciacquare il trasmettitore con acqua dolce e asciugarlo con un panno morbido. Conservarlo in un luogo asciutto a temperatura ambiente. Evitare urti e prodotti chimici.

Cosa fare se la spia LED non lampeggia durante la messa in pressione?

Verificare che il riduttore di flusso sia installato correttamente e che la bombola sia aperta. Se il LED non si accende, il trasmettitore potrebbe essere difettoso o la batteria scarica. Contattare un rivenditore autorizzato Suunto.

È necessario utilizzare il riduttore di flusso fornito?

Sì, l'uso del riduttore di flusso è obbligatorio per la sicurezza. Non utilizzarlo potrebbe causare lesioni in caso di malfunzionamento dell'attrezzatura sotto pressione.

Quali sono i tipi di montaggio possibili per il trasmettitore?

Due tipi di montaggio: direttamente sull'uscita ad alta pressione del primo stadio (tipo A) o su un flessibile ad alta pressione collegato a tale uscita (tipo B). Ogni montaggio utilizza un riduttore di flusso specifico fornito.

MANUALE UTENTE Wireless Tank Pressure Transmitter SUUNTO

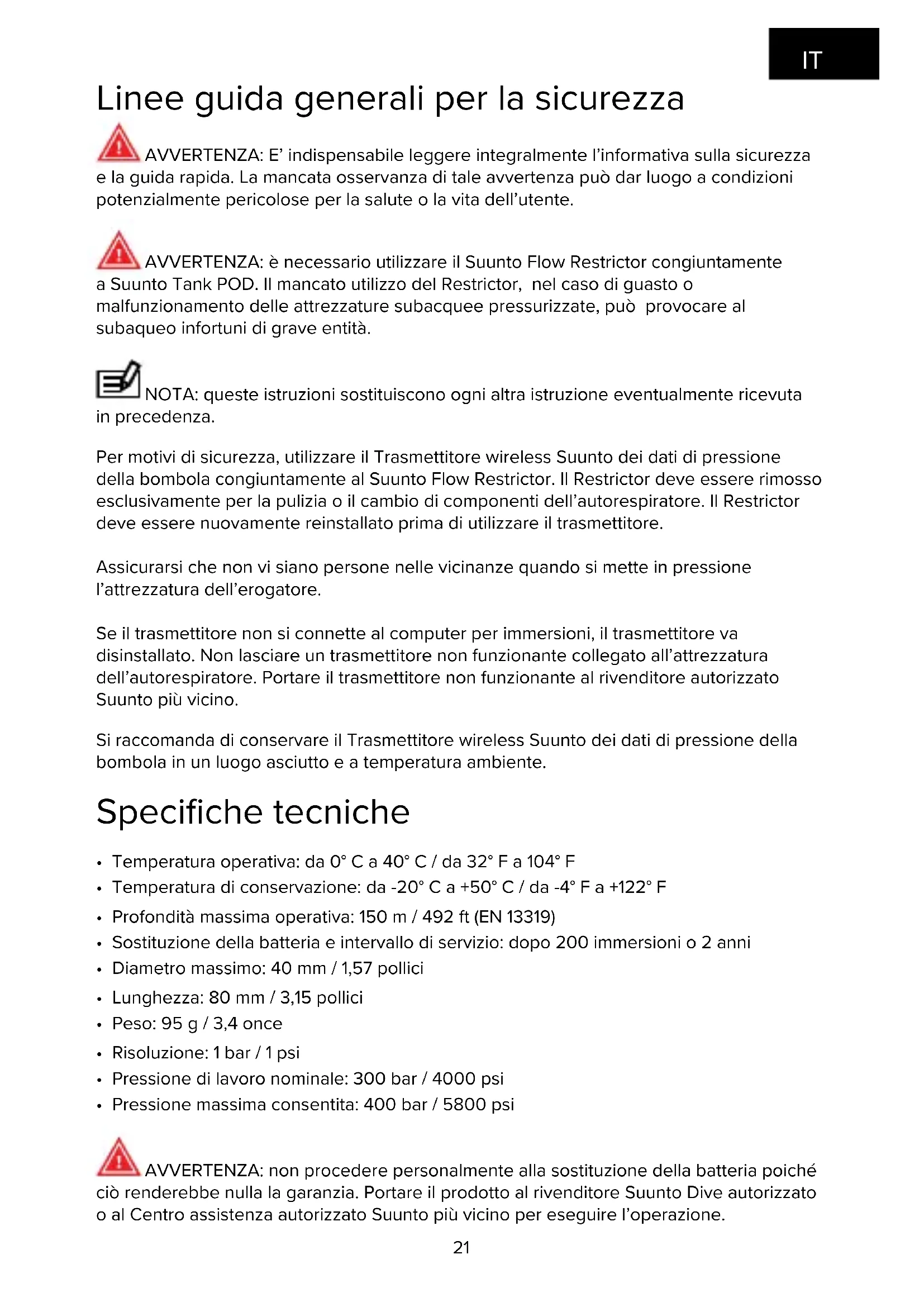

Linee guida generali per la sicurezza

AVVERTENZA: E' indispensabile leggere integralmente l'informativa sulla sicurezza e la guida rapida. La mancata osservanza di tale avvertenza può dar luogo a condizioni potenzialmente pericolose per la salute o la vita dell'utente.

AVVERTENZA: è necessario utilizzare il Suunto Flow Restrictor congiuntamente a Suunto Tank POD. Il mancato utilizzo del Restrictor, nel caso di guasto o malfunzionamento delle attrezzature subacquee pressurizzate, può provocare al subaqueo infortuni di grave entità.

NOTA: queste istruzioni sostituiscono ogni altra istruzione eventualmente ricevuta in precedenza.

Per motivi di sicurezza, utilizzare il Trasmettitore wireless Suunto dei dati di pressione della bombola congiuntamente al Suunto Flow Restrictor. Il Restrictor deve essere rimosso esclusivamente per la pulizia o il cambio di componenti dell'autorespiratore. Il Restrictor deve essere nuovamente reinstallato prima di utilizzare il trasmettitore.

Assicurarsi che non vi siano persone nelle vicinanze quando si mette in pressione l'attrezzatura dell'erogatore.

Se il trasmettitore non si connette al computer per immersioni, il trasmettitore va disinstallato. Non lasciare un trasmettitore non funzionante collegato all'attrezzatura dell'autorespiratore. Portare il trasmettitore non funzionante al rivenditore autorizzato Suunto più vicino.

Si raccomanda di conservare il Trasmettitore wireless Suunto dei dati di pressione della bombola in un luogo asciutto e a temperatura ambiente.

Specifiche tecniche

• Temperatura operativa: da 0° C a 40° C / da 32° F a 104° F
• Temperatura di conservazione: da -20^ C a +50^ C / da -4^ F a +122^ F
  • Profondità massima operativa: 150 m / 492 ft (EN 13319)
• Sostituzione della batteria e intervallo di servizio: dopo 200 immersioni o 2 anni
  • Diametro massimo: 40 mm / 1,57 pollici
  • Lunghezza: 80 mm / 3,15 pollici
• Peso: 95 g / 3,4 once
  • Risoluzione: 1 bar / 1 psi
• Pressione di lavoro nominale: 300 bar / 4000 psi
• Pressione massima consentita: 400 bar / 5800 psi

AVVERTENZA: non procedere personalmente alla sostituzione della batteria poiché ciò renderebbe nulla la garanzia. Portare il prodotto al rivenditore Suunto Dive autorizzato o al Centro assistenza autorizzato Suunto più vicino per eseguire l'operazione.

Da installare direttamente al condotto ad alta pressione del primo stadio

1.

Da installare alla frusta di prolunga ad alta pressione collegata al condotto ad alta pressione del primo stadio

1.

Da installare direttamente al condotto ad alta pressione del primo stadio

1. Inserire il Flow Restrictor tipo A nel trasmettitore.
2. Collegare il trasmettitore al condotto ad alta pressione del primo stadio.
3. Aprire la valvola della pressione in modo lento e costante. Spostare la faccia dall'attrezzatura mentre si esegue questa operazione.
4. Aspettare che il LED verde posto sul trasmettitore si illumini.
5. Selezionare la modalità immersione sul computer.
6. Tenere il computer per immersioni vicino al trasmettitore. Il computer per immersioni visualizza il numero di codice selezionato e inizia a mostrare la pressione trasmessa.
7. Verificare che l'icona di trasmissione wireless sia attiva sul computer per accertare la connessione.

TYPE B

Da installare alla frusta di prolunga ad alta pressione collegata al condotto ad alta pressione del primo stadio

1. Inserire l'estremità liscia del Flow Restrictor tipo B nel trasmettitore. L'estremità scanalata deve rimanere visibile.
2. Collegare la frusta di prolunga ad alta pressione al condotto ad alta pressione del primo stadio.
3. Collegare il trasmettitore all'estremità della frusta di prolunga ad alta pressione, assicurandosi che l'estremità scanalata del Restrictor sia inserita nella frusta.
4. Aprire la valvola della pressione in modo lento e costante. Spostare la faccia dall'attrezzatura mentre si esegue questa operazione.
5. Aspettare che il LED verde posto sul trasmettitore si illumini.
6. Selezionare la modalità immersione sul computer.
7. Tenere il computer per immersioni vicino al trasmettitore. Il computer per immersioni visualizza il numero di codice selezionato e inizia a mostrare la pressione trasmessa.
8. Verificare che l'icona di trasmissione wireless sia attiva sul computer per accertare la connessione.

NOTA: i trasmettitori più vecchi non hanno un LED di indicazione.

Con la presente Suunto Oy dichiara che questo apparecchio radio tipo DP173 è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.suunto.com/EUconformity.
