Produkttyp	Drahtloser Drucktransmitter zum Tauchen
Marke	Suunto
Modell	Wireless Tank Pressure Transmitter
Kategorie	Tauchzubehör / Sportuhr
Abmessungen	Durchmesser 40 mm, Länge 80 mm
Gewicht	95 g
Stromversorgung	Batterie (Ersatz durch autorisiertes Servicecenter alle 200 Tauchgänge oder 2 Jahre)
Maximaler Betriebsdruck	300 bar / 4000 psi
Maximal zulässiger Druck	400 bar / 5800 psi
Auflösung	1 bar / 1 psi
Maximale Tauchtiefe	150 m (gemäß EN 13319)
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis +50 °C
Hauptfunktionen	Drahtlose Übertragung des Flaschendrucks an den Suunto Tauchcomputer; LED-Anzeige für Verbindung
Kompatibilität	Suunto Tauchcomputer mit drahtlosem Empfang
Installation	An HD-Ausgang der ersten Stufe oder HD-Schlauch, mit mitgeliefertem Durchflussbegrenzer
Sicherheit	Durchflussbegrenzer unbedingt verwenden; Batterie nicht zerlegen; beim Aufbau des Drucks den Blick abwenden
Wartung	Mit einem weichen Tuch reinigen; an einem trockenen Ort bei Raumtemperatur lagern
Reparierbarkeit	Wartung nur durch autorisierten Suunto Händler; Batterie nicht selbst ersetzen
Garantie	Siehe die dem Produkt beiliegenden Garantiebedingungen

Häufig gestellte Fragen - Wireless Tank Pressure Transmitter SUUNTO

Wie installiere ich den Suunto Tank POD Drucktransmitter?

Installieren Sie den Durchflussbegrenzer (Typ A oder B je nach Montage) in den Transmitter, schließen Sie ihn dann an den Hochdruckausgang der ersten Stufe oder an einen HD-Schlauch an. Öffnen Sie langsam das Flaschenventil, ohne hinzusehen. Warten Sie, bis die grüne LED blinkt. Koppeln Sie anschließend den Transmitter mit Ihrem Suunto Tauchcomputer im Tauchmodus.

Wie koppele ich den drahtlosen Transmitter mit meinem Suunto Tauchcomputer?

Gehen Sie in den Tauchmodus Ihres Computers und halten Sie ihn in die Nähe des Transmitters. Der Computer zeigt einen gewählten Code und dann den übertragenen Druck an. Prüfen Sie, ob das Symbol für drahtlose Übertragung aktiv ist, um die Verbindung zu bestätigen.

Wie lange hält die Batterie und wie wird sie ersetzt?

Die Batterie muss nach etwa 200 Tauchgängen oder 2 Jahren ersetzt werden. Ersetzen Sie die Batterie nicht selbst: Überlassen Sie diesen Vorgang einem autorisierten Suunto Händler oder einem Kundendienst, um die Garantie nicht zu verlieren.

Ist der Transmitter wasserdicht und bis zu welcher Tiefe?

Ja, der Transmitter ist für das Tauchen ausgelegt und hält Tiefen bis zu 150 Metern stand, gemäß EN 13319.

Warum zeigt mein Tauchcomputer den Druck nicht an?

Überprüfen Sie, ob die Flasche geöffnet ist und die grüne LED blinkt. Stellen Sie sicher, dass der Computer im Tauchmodus ist und sich in der Nähe des Transmitters befindet. Wenn das Problem weiterhin besteht, installieren Sie den Transmitter neu oder wenden Sie sich an einen autorisierten Suunto Händler.

Kann ich diesen Transmitter mit Tauchcomputern anderer Marken verwenden?

Der Suunto Tank POD wurde speziell für Suunto Tauchcomputer mit drahtlosem Empfang entwickelt. Es ist nicht garantiert, dass er mit anderen Marken funktioniert.

Wie reinige und pflege ich den Transmitter?

Spülen Sie den Transmitter nach jedem Tauchgang mit Süßwasser ab und trocknen Sie ihn mit einem weichen Tuch. Lagern Sie ihn an einem trockenen Ort bei Raumtemperatur. Vermeiden Sie Stöße und Chemikalien.

Was tun, wenn die LED beim Druckaufbau nicht blinkt?

Überprüfen Sie, ob der Durchflussbegrenzer korrekt installiert ist und die Flasche geöffnet ist. Wenn die LED nicht aufleuchtet, könnte der Transmitter defekt oder die Batterie leer sein. Wenden Sie sich an einen autorisierten Suunto Händler.

Ist die Verwendung des mitgelieferten Durchflussbegrenzers erforderlich?

Ja, die Verwendung des Durchflussbegrenzers ist zwingend erforderlich aus Sicherheitsgründen. Nichtverwendung könnte bei Fehlfunktion der Druckausrüstung zu Verletzungen führen.

Welche Montagearten sind für den Transmitter möglich?

Zwei Montagearten: direkt am Hochdruckausgang der ersten Stufe (Typ A) oder an einem HD-Schlauch, der an diesen Ausgang angeschlossen ist (Typ B). Jede Montage verwendet einen spezifischen mitgelieferten Durchflussbegrenzer.

BEDIENUNGSANLEITUNG Wireless Tank Pressure Transmitter SUUNTO

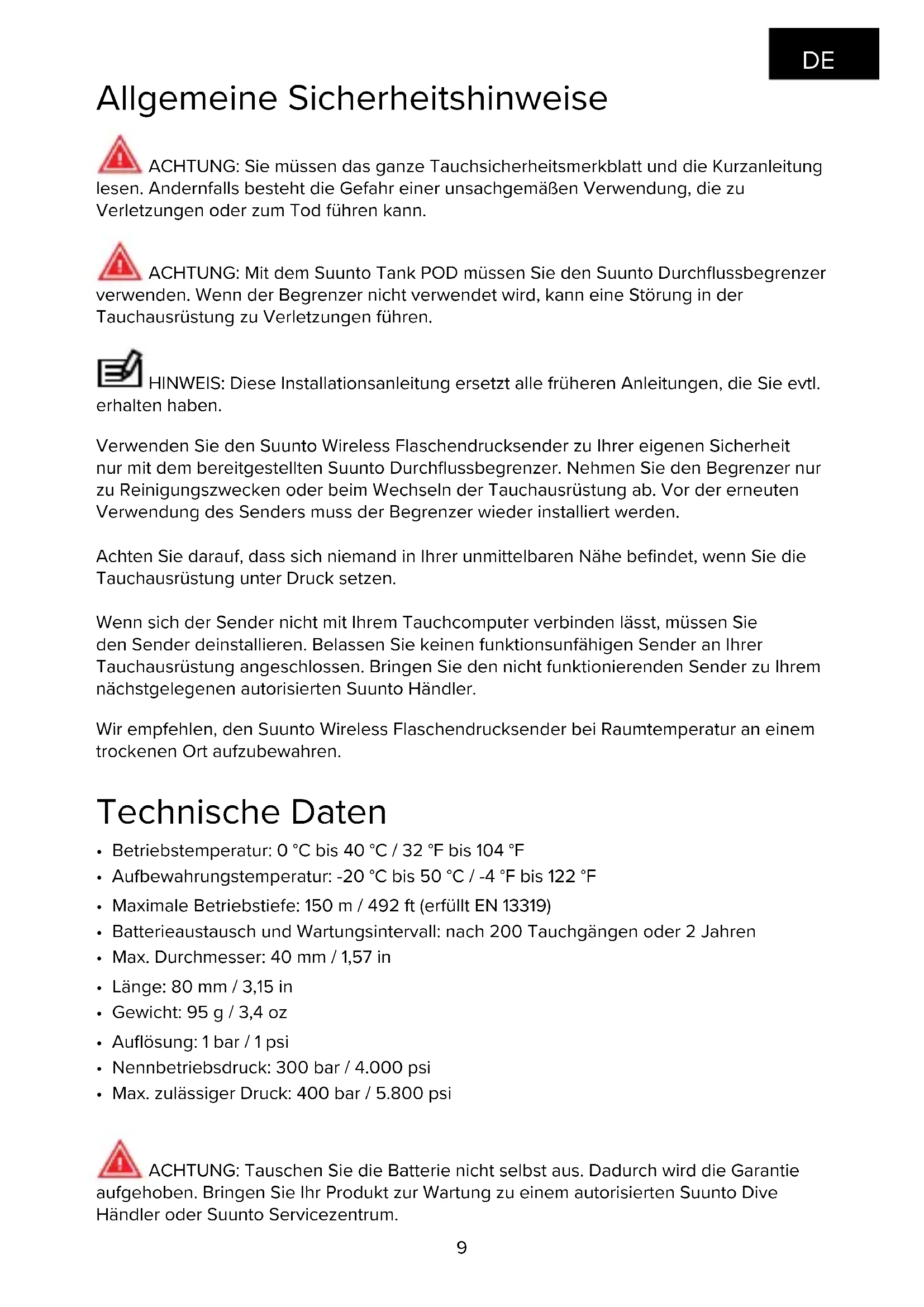

Allgemeine Sicherheitshinweise

ACHTUNG: Sie müssen das ganze Tauchsicherheitsmerkblatt und die Kurzanleitung lesen. Andernfalls besteht die Gefahr einer unsachgemäßen Verwendung, die zu Verletzungen oder zum Tod führen kann.

ACHTUNG: Mit dem Suunto Tank POD müssen Sie den Suunto Durchflussbegrenzer verwenden. Wenn der Begrenzer nicht verwendet wird, kann eine Störung in der Tauchausrüstung zu Verletzungen führen.

HINWEIS: Diese Installationsanleitung ersetzt alle früheren Anleitungen, die Sie evtl. erhalten haben.

Verwenden Sie den Suunto Wireless Flaschendrucksender zu Ihrer eigenen Sicherheit nur mit dem bereitgestellten Suunto Durchflussbegrenzer. Nehmen Sie den Begrenzer nur zu Reinigungszwecken oder beim Wechseln der Tauchausrüstung ab. Vor der erneuten Verwendung des Senders muss der Begrenzer wieder installiert werden.

Achten Sie darauf, dass sich niemand in Ihrer unmittelbaren Nähe befindet, wenn Sie die Tauchausrüstung unter Druck setzen.

Wenn sich der Sender nicht mit Ihrem Tauchcomputer verbinden lässt, müssen Sie den Sender deinstallieren. Belassen Sie keinen funktionsunfähigen Sender an Ihrer Tauchausrüstung angeschlossen. Bringen Sie den nicht funktionierenden Sender zu Ihrem nächstgelegenen autorisierten Suunto Händler.

Wir empfehlen, den Suunto Wireless Flaschendrucksender bei Raumtemperatur an einem trockenen Ort aufzubewahren.

Technische Daten

• Betriebstemperatur: 0 °C bis 40 °C / 32 °F bis 104 °F
• Aufbewahrungstemperatur: -20 °C bis 50 °C / -4 °F bis 122 °F
• Maximale Betriebstiefe: 150 m / 492 ft (erfüllt EN 13319)
• Batterieaustausch und Wartungsintervall: nach 200 Tauchgängen oder 2 Jahren
  • Max. Durchmesser: 40 mm / 1,57 in
  • Länge: 80 mm / 3,15 in
  • Gewicht: 95 g / 3,4 oz
  • Auflösung: 1 bar / 1 psi
  • Nennbetriebsdruck: 300 bar / 4.000 psi
  • Max. zulässiger Druck: 400 bar / 5.800 psi

ACHTUNG: Tauschen Sie die Batterie nicht selbst aus. Dadurch wird die Garantie aufgehoben. Bringen Sie Ihr Produkt zur Wartung zu einem autorisierten Suunto Dive Händler oder Suunto Servicezentrum.

Installation direkt an den Hochdruckanschluss der ersten Stufe

1.

Installation an die Hochdruckschlauch-Verlängerung zum Hochdruckanschluss der ersten Stufe.

1.

Installation direkt an den Hochdruckanschluss der ersten Stufe

1. Führen Sie den Durchflussbegrenzer Typ A in den Sender ein.
2. Verbinden Sie den Sender mit dem Hochdruckanschluss der ersten Stufe.
3. Öffnen Sie das Druckventil langsam und gleichmäßig. Wenden Sie Ihr Gesicht ab, während Ihre Tauchausrüstung unter Druck gesetzt wird.
4. Warten Sie, bis die grüne LED am Sender blinkt.
5. Geben Sie den Tauchmodus an Ihrem Tauchcomputer ein.
6. Halten Sie Ihren Tauchcomputer nahe an den Sender. Der Tauchcomputer zeigt zuerst die gewählte Codenummer und danach den übertragenen Druckwert an.
7. Zur Bestätigung, dass Ihr Tauchcomputer verbunden ist, überprüfen Sie, dass das Symbol Funkübertragung angezeigt wird.

TYPE B

Installation an die Hochdruckschlauch-Verlängerung zum Hochdruckanschluss der ersten Stufe

1. Führen Sie das glatte Ende des Durchflussbegrenzers Typ B in den Sender ein. Das geriffelte Ende bleibt sichtbar.
2. Schließen Sie die Hochdruckschlauch-Verlängerung an den Hochdruckanschluss der ersten Stufe an.
3. Schließen Sie den Sender am Ende der Hochdruckschlauch-Verlängerung an und vergewissern Sie sich dabei, dass das geriffelte Ende des Begrenzers in den Schlauch eingeführt ist.
4. Öffnen Sie das Druckventil langsam und gleichmäßig. Wenden Sie Ihr Gesicht ab, während Ihre Tauchausrüstung unter Druck gesetzt wird.
5. Warten Sie, bis die grüne LED am Sender blinkt.
6. Geben Sie den Tauchmodus an Ihrem Tauchcomputer ein.
7. Halten Sie Ihren Tauchcomputer nahe an den Sender. Der Tauchcomputer zeigt zuerst die gewählte Codenummer und danach den übertragenen Druckwert an.
8. Zur Bestätigung, dass Ihr Tauchcomputer verbunden ist, überprüfen Sie, dass das Symbol Funkübertragung angezeigt wird.

HINWEIS: Ältere Sendermodelle verfügen über keine LED.

Suunto Oy erklärt hiermit, dass das Funkgerät Typ DP173 die Richtlinie 2014/53/EU erfüllt. Den vollständigen Text der EU-Konformitätserklärung finden Sie unter folgender Internetadresse: www.suunto.com/EUconformity.
