BRUKSANVISNING 472 HUSQVARNA

VARNING! Motorsågar kan vara farliga! Slarvigt eller felaktigt användande kan resultera i allvarliga skador eller dödsfall för föraren eller andra.

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

Använd alltid:

Godkänd skyddshjälm, godkända hörselskydd, skyddsglasögon eller visir.

Denna produkt överensstämmer med gällande EG-direktiv.

Bulleremissioner till omgivningen enligt Europeiska gemenskapens direktiv. Maskinens emission anges i kapitlet Tekniska data och på dekal.

Använd lämpliga skydd för fötter-ben och händer-armar.

VARNING! Den här motorsågen är endast avsedd att användas av utbildade trädvårdare. Används den av personer utan lämplig utbildning kan det leda till allvarliga skador!

Kedjebroms, aktiverad (höger). Kedjebroms, ej aktiverad (vänster).

Bränslepump.

Bränslepåfyllning.

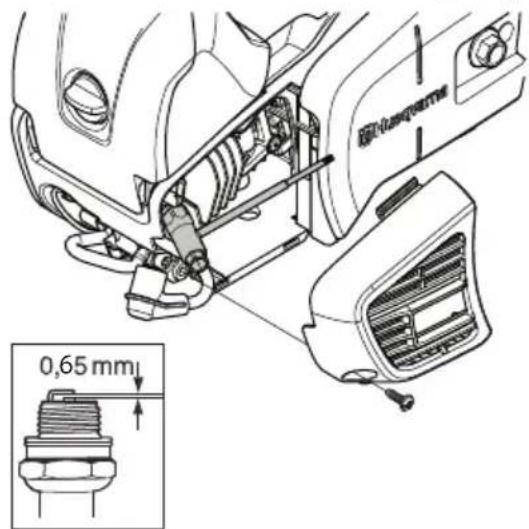

Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder. Se till att tändstiftet har s.k. radioavstörning.

Övriga på maskinen angivna symboler/dekaler avser specifika krav för certifieringar på vissa marknader.

Symboler i bruksanvisningen:

Kontroll och/eller underhåll skall utföras med motorn frånslagen.

Använd alltid godkända skyddshandskar.

Regelbunden rengöring krävs.

Okulärkontroll.

Skyddsglasögon eller visir måste användas.

Bränslepåfyllning.

Oljepåfyllning och justering av oljeflöde.

Kedjebromsen skall vara tillslagen när motorsågen startas.

VARNING! Kast kan uppstå när svärdsspetsen kommer i kontakt med ett föremål och orsakar en reaktion som kastar svärdet uppåt och bakåt mot användaren. Detta kan orsaka allvarlig personskada.

Innehåll

SYMBOLFÖRKLARING

Symboler på maskinen: 2

Symboler i bruksanvisningen: 2

INNEHÅLL

Innehåll 3

INLEDNING

Bastekund! 4

VAD ÄR VAD?

Vad är vad på motorsågen? 5

ALLMÄNNA SÄKERHETSINSTRUKTIONER

Montering av svärd och kedja 17

BRÄNSLEHANTERING

Drivmedel 18

Tankning 19

Bränslesäkerhet 19

START OCH STOPP

Start och stopp 20

Start 20

ARBETSTEKNIK

Grundläggande säkerhetsregler 23

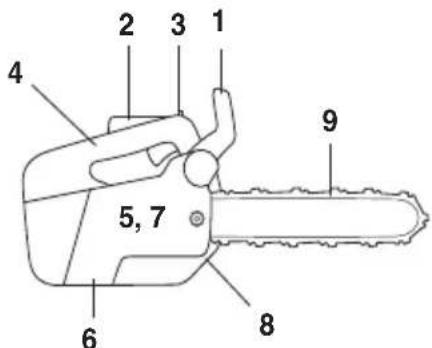

Före varje användning: 23

Allmänna arbetsinstruktioner 23

Kastförebyggande åtgärder 26

UNDERHÅLL

Allmänt 27

Kontroll, underhåll och service av motorsågens

säkerhetsutrustning 28

Ljuddämpare 30

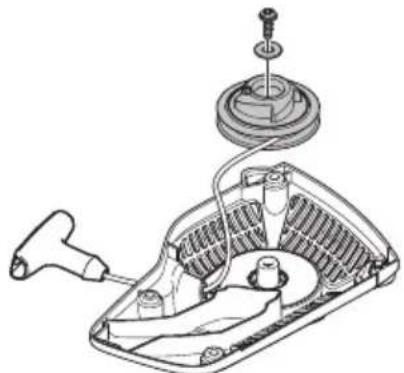

Startapparat 30

Luftfilter 31

Tändstift 32

Svärd och kedjekombinationer 36

Sågkedjans filning och filmallar 36

EG-försäkran om överensstämmelse 36

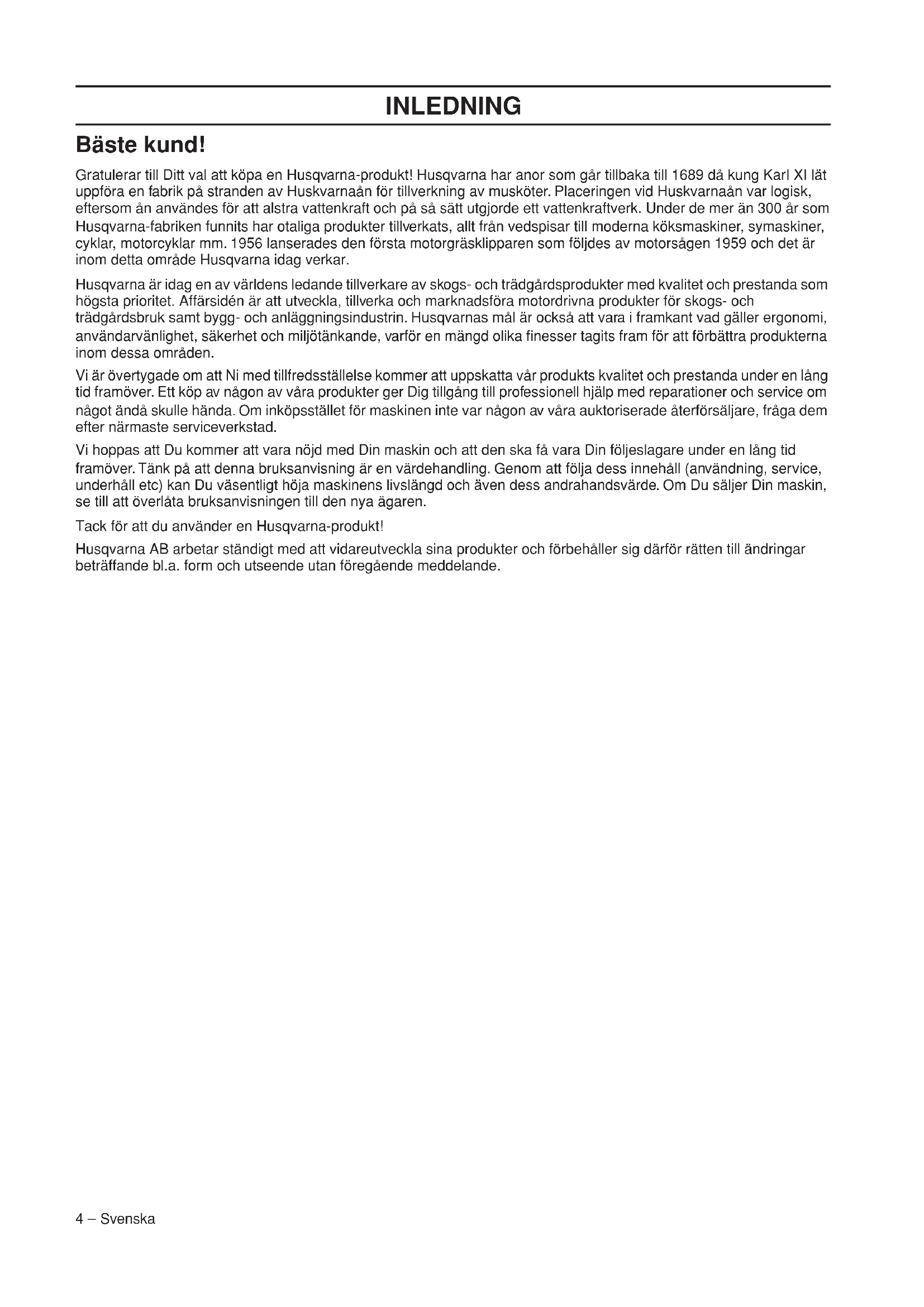

INLEDNING

Bäste kund!

Gratulerar till Ditt val att köpa en Husqvarna-produkt! Husqvarna har anor som går tillbaka till 1689 då kung Karl XI lät uppföra en fabrik på stranden av Huskvarnaan för tillverkning av musköt. Placeringen vid Huskvarnaan var logisk, eftersom ån användes för att alstra vattenkraft och på så sätt utgjorde ett vattenkraftverk. Under de mer än 300 år som Husqvarna-fabriken funnits har otaliga produkter tillverkats, allt från vedspisar till moderna köksmaskiner, symaskiner, cyklar, motorcyklar mm. 1956 lanserades den första motorgräsklipparen som följdes av motorsågen 1959 och det är inom detta område Husqvarna idag verkar.

Husqvarna är idag en av världens ledande tillverkare av skogs- och trädgårdsprodukter med kvalitet och prestanda som högsta prioritet. Affärsidén är att utveckla, tillverka och marknadsföra motordrivna produkter för skogs- och trädgårdsbruk samt bygg- och anläggningsindustrin. Husqvarnas mål är också att vara i framkant vad gäller ergonomi, användarvänlighet, säkerhet och miljötänkande, varför en mängd olika finesser tagits fram för att förbättra produkterna inom dessa områden.

Vi är övertygade om att Ni med tillfredsställelse kommer att uppskatta vår produkts kvalitet och prestanda under en lång tid framöver. Ett köp av någon av våra produkter ger Dig tillgång till professionell hjälp med reparationer och service om något ändå skulle hända. Om inköpsstället för maskinen inte var någon av våra auktoriserade återförsäljare, fråga dem efter närmaste serviceverkstad.

Vi hoppas att Du kommer att vara nöjd med Din maskin och att den ska vara Din följeslagare under en lång tid framöver. Tänk på att denna bruksanvisning är en värdehandling. Genom att följa dess innehåll (användning, service, underhåll etc) kan Du väsentligt höja maskinens livslängd och även dess andrahandsvärde. Om Du säljer Din maskin, se till att överlåta bruksanvisningen till den nya ägaren.

Tack för att du använder en Husqvarna-produkt!

Husqvarna AB arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande.

VAD ÄR VAD?

Vad är vad på motorsågen?

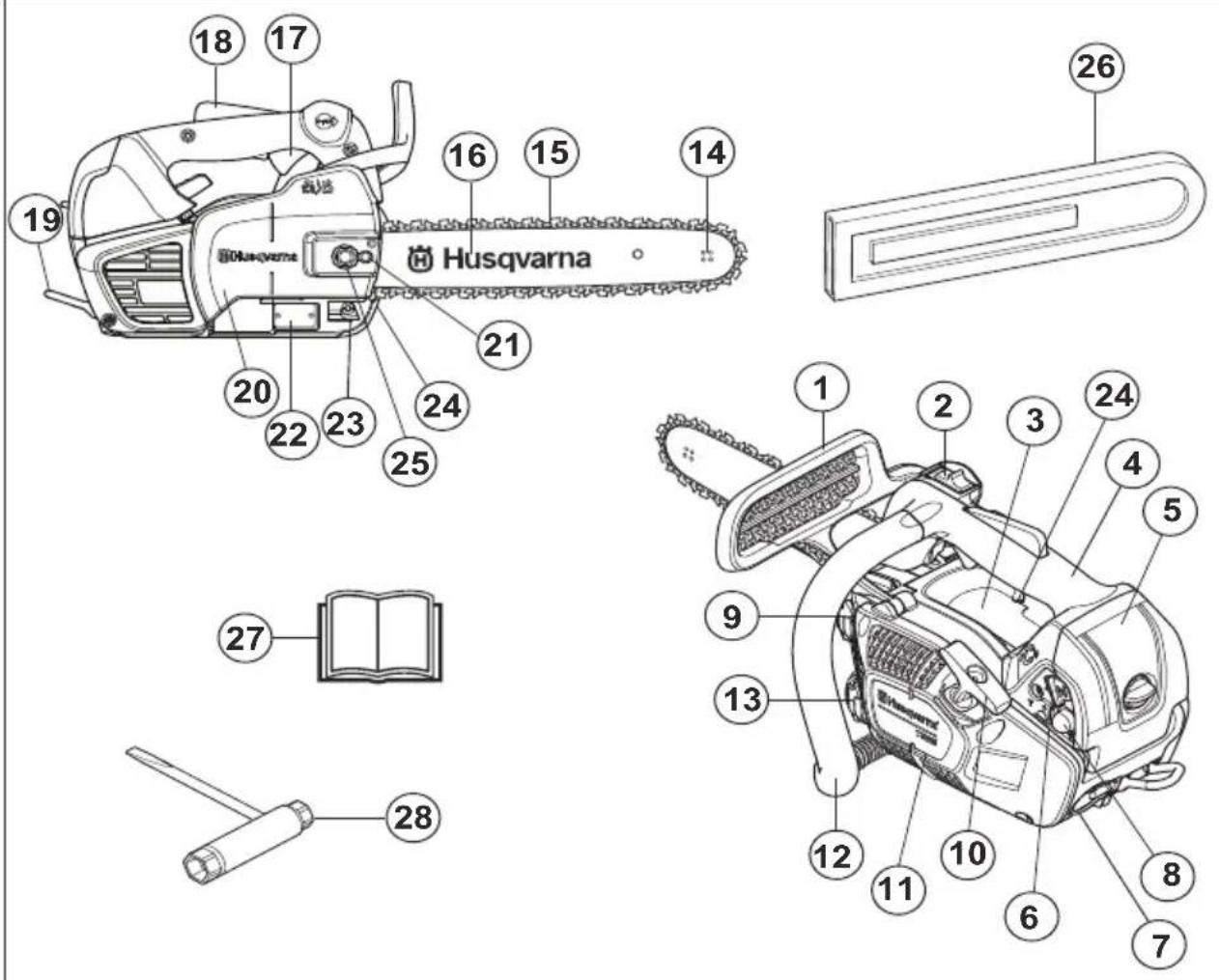

1 Kastskydd 2 Stoppreglage 3 Informations- och varningsdekal 4 Övre handtag 5 Filterkappa 6 Chokereglage 7 Repogla 8 Bränslepump 9 Bränsletank 10 Starthandtag 11 Startapparat 12 Främre handtag 13 Kedjeoljetank 14 Noshjul

15 Sågkedja 16 Sågsvärd 17 Gasreglage 18 Gasreglagespärr 19 Bältesfästesögla 20 Kopplingskåpa 21 Kedjespännarskruv 22 Produkt- och serienummerskylt 23 Kedjefångare 24 Inställningsskruv, oljepump 25 Svärdsmutter 26 Svärdsskydd 27 Bruksanvisning 28 Kombinyckel

Åtgärder före användning av ny motorsåg

Läs igenom bruksanvisningen noggrant. - Kontrollera skärutrustningens montering och justering. Se anvisningar under rubrik Montering. - Tanka och starta motorsågen. Se anvisningar under rubrikerna Bränslehantering och Start och Stopp. - Använd inte motorsågen förrän tillräckligt med kedjesmörjolja har nått sågkedjan. Se anvisningar under rubrik Smörjning av skärutrustningen. - Längvarig exponering för buller kan ge bestående hörselskador. Använd därför alltid godkända hörselskydd.

VARNING! Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra.

VARNING! En motorsåg kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarlig, till och med livshotande, skada. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning.

VARNING! Ljuddämparen innehåller kemikalier som kan vara cancerframkallande. Undvik kontakt med dessa kemikalier ifall ljuddämparen skulle gå sönder.

VARNING! Långvarig inandning av motorns avgaser, kedjeoljedimma och damm från sågspån kan utgöra en hälsorisk.

VARNING! Denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

Viktigt

VIKTIGT!

Denna motorsåg för trädvård är konstruerad för stamkvistning och trädbeskärning.

Du bör endast använda de svärd/sågkedjekombinationer vi rekommenderar i kapitel Tekniska data.

Nationella bestämmelser kan begränsa användningen av maskinen.

Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll.

Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning".

Modifiera aldrig denna maskin så att den ej längre överensstämmer med originalutförandet, och använd den inte om den verkar ha blivit modifierad av andra.

Använd aldrig en maskin som är felaktig. Följ underhålls-, säkerhetskontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvalificerade specialister. Se anvisningar under rubrik Underhåll.

Använd aldrig andra än i denna bruksanvisning rekommenderade tillbehör. Se anvisningar under rubrikerna Skärutrustning och Tekniska data.

OBS! Använd alltid skyddsglasögon eller ansiktsvisir för att minska risken för skador från slungande föremål. En motorsåg är kapabel till att slunga iväg föremål, såsom sågspån, små trästycken, etc, med stor kraft. Detta kan orsaka allvarlig skada, speciellt på ögonen.

VARNING! Att köra en motorsåg i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kvävning eller kolmonoxidförgiftning.

VARNING! En felaktig skärutrustning eller felaktig svärd/sågkedjekombination ökar risken för kast! Använd endast de svärd/sågkedjekombinationer vi rekommenderar, samt följ filningsinstruktionen. Se anvisningar under rubrik Tekniska data.

ALLMÄNNA SÄKERHETSINSTRUKTIONER

Använd alltid sunt förnuft

Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför vid användande av motorsåg. Var alltid försiktig och använd sunt förnuft. Undvik situationer som du anser dig otillräckligt kvalificerad för. Om du efter att ha läst dessa instruktioner fortfarande känner dig osäker angående tillvägagångssätt, skall du rådfråga en expert innan du fortsätter. Tveka inte att kontakta din återförsäljare eller oss om du har frågor angående användning av motorsåg. Vi står gärna till tjänst och ger dig råd som hjälper dig att använda din motorsåg på ett bättre och säkrare sätt.

Det pågår ett ständigt arbete med att förbättra design och teknik - förbättringar som ökar din säkerhet och effektivitet. Besök din återförsäljare regelbundet för att se vilken nytta du kan ha av de nyheter som introduceras.

Personlig skyddsutrustning

VARNING! Merparten av olyckor med motorsåg inträffar när sågkedjan träffar användaren. Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderisk, men den reducerar effekten av en skada vid ett olyckstillbud. Be din återförsäljare om hjälp vid val av utrustning.

OBSERVERA! Använd aldrig en motorsåg genom att hålla den med ena handen. En motorsåg är inte säkert kontrollerad med en hand; du kan skada dig själv. Ha alltid ett fast, stadigt grepp om handtagen med båda händerna.

• Skyddshjälm (godkänd enligt EN 12492) Hörselskydd
• Skyddsglasögon eller visir
• Handskar med sågskydd
• Byxor med sågskydd
• Använd lämpliga armskydd.
• Stövlar med sågskydd, stålhätta och halkfri sula
• Första förband ska alltid finnas till hands.
• Brandsläckare och spade

Klädseln i övrigt bör vara åtsittande utan att begränsa dina rörelsemöjligheter.

VIKTIGT! Gnistor kan komma från ljuddämparen, svärdet och kedjan eller annan källa. Ha alltid verktyg för brandsläckning tillgängliga ifall du skulle behöva dem. På så sätt hjälper du till att förhindra skogsbränder.

Denna motorsåg med topphandtag är särskilt utformad för trädvård och skötsel i trädet. På grund av handtagets särskilt kompakta utformning (handtag som sitter tätt) finns en ökad risk för att förlora kontrollen. Av denna anledning bör dessa speciella motorsågar endast användas för arbete i träd av personer som är utbildade i specialsågning och särskilda arbetstekniker samt är ordentligt säkerhetsutrustade (lyftkorg, rep, säkerhetssele). För all annan typ av sågning på marknivå rekommenderas vanliga motorsågar (med större utrymme mellan handtagen).

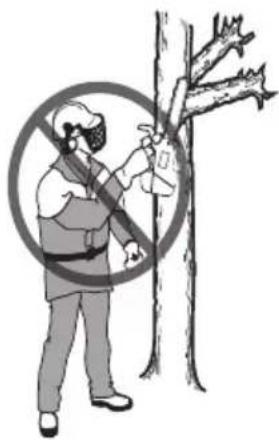

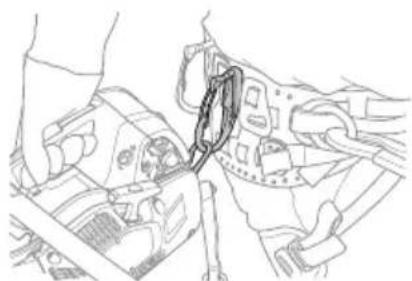

VARNING! Att arbeta i ett träd innebär att man måste använda sig av särskilda såg- och arbetstekniker samt att arbetet måste övervakas i syfte att minska risken för personskada. Arbeta aldrig i ett träd om du inte har mottagit specifik professionell utbildning för sådant arbete, inklusive utbildning i användning av säkerhets- och klätterutrustning såsom selar, rep, bälten, stegjärn, dubbellås, karbinhakar o.s.v.

Maskinens säkerhetsutrustning

I detta avsnitt förklaras vilka maskinens säkerhetsdetaljer är, samt deras funktion. För kontroll och underhåll se anvisningar under rubrik Kontroll, underhåll och service av motorsågens säkerhetsutrustning. Se anvisningar under rubrik Vad är vad?, för att hitta var dessa detaljer är placerade på din maskin.

Maskinens livslängd kan förkortas och risken för olyckor kan öka om underhåll av maskinen inte utförs på rätt sätt och om service och/eller reparationer inte utförs

ALLMÄNNA SÄKERHETSINSTRUKTIONER

fackmannamässigt. Om du behöver ytterligare upplysningar kontakta närmaste serviceverkstad.

VARNING! Använd aldrig en maskin med defekt säkerhetsutrustning.

Säkerhetsutrustningen ska kontrolleras och underhållas. Se anvisningar under rubrik Kontroll, underhåll och service av motorsågens säkerhetsutrustning. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation.

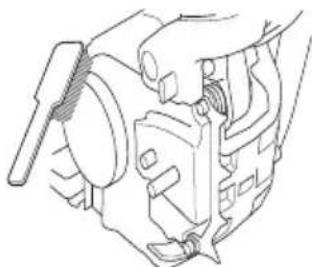

Kedjebroms med kastskydd

Din motorsåg är utrustad med kedjebroms, vilken är konstruerad att stoppa sågkedjan vid kast. En kedjebroms reducerar risken för olyckor, men det är endast Du som användare som kan förhindra dem.

Var försiktig vid användning och se till att svärdets kastrisksektor aldrig kommer i kontakt med ett föremål.

• Kedjebromsen (A) aktiveras antingen manuellt (via vänsterhanden) eller med tröghetsfunktionen. Aktivering sker när kastskyddet (B) förs framåt.

Den rörelsen aktiverar en fjädrande mekanism som spänner bromsbandet (C) runt motorns kedjedrivningssystem (D) (kopplingstrumman).

Kastskyddet är inte enbart konstruerat för att aktivera kedjebromsen. En annan mycket viktig funktion är att

det reducerar risken för att vänsterhanden ska träffa sågkedjan om man tappar greppet om främre handtaget.

• Kedjebromsen ska vara tillslagen när motorsågen startas för att förhindra kedjan från att rotera.

• Använd kedjebroms som "parkeringsbroms" vid start och vid kortare förflyttning, för att förhindra olyckor där användare eller omgivning ofrivilligt kan komma i kontakt med sågkedjan i rörelse.

• Kedjebromsen frikopplas genom att kastskyddet förs bakåt, mot främre handtaget.

Kast kan vara blixtsnabba och mycket våldsamma. De flesta kast är små och resulterar inte alltid i att kedjebromsen aktiveras. Vid sådana kast gäller att

ALLMÄNNA SÄKERHETSINSTRUKTIONER

hålla motorsågen i ett stadigt grepp och att inte släppa det.

Hur kedjebromsen aktiveras, manuellt eller via tröghetsfunktionen, styrs av hur våldsamt kastet är samt motorsågens position i förhållande till det föremål svärdets kastrisksektor kommit i kontakt med.

Vid våldsamma kast och där svärdets kastrisksektor befinner sig så långt bort från användaren som möjligt, är kedjebromsen konstruerad så att den aktiveras via kedjebromsens motvikt (tröghet) i kastriktningen.

Vid mindre våldsamma kast eller under arbetssituationer där kastrisksektorn befinner sig nära användaren, aktiveras kedjebromsen manuellt via vänsterhanden.

• Vid fälläge är vänsterhanden i ett läge som omöjliggör manuell aktivering av kedjebromsen. Vid denna typ av grepp, dvs när vänsterhanden är placerad så den ej kan påverka kastskyddets rörelse, kan kedjebromsen endast aktiveras via tröghetsfunktionen.

Kommer min hand alltid att aktivera kedjebromsen vid kast?

Nej. Det krävs en viss kraft för att föra kastskyddet framåt. Om din hand endast lätt snuddar vid kastskyddet eller slinter över det, kan det hända att kraften inte är tillräckligt stark för att utlösa kedjebromsen. Du skall även hålla ett stadigt grepp om motorsågens handtag när du arbetar. Om du gör det och får ett kast, släpper du kanske aldrig handen om det främre handtaget och aktiverar inte kedjebromsen, eller också aktiveras kedjebromsen först när sågen har hunnit svänga runt en bra bit. I en sådan situation kan det hända att kedjebromsen inte hinner stoppa kedjan innan den träffar dig.

Det förekommer också vissa arbetsställningar som gör att din hand inte kan nå kastskyddet för att aktivera kedjebromsen; t.ex. när sågen hålls i fällningsposition.

Kommer tröghetsaktivering av kedjebromsen alltid ske om ett kast inträffar?

Nej. För det första måste din broms fungera. För det andra måste kastet vara tillräckligt kraftigt för att aktivera kedjebromsen. Om kedjebromsen vore för känslig skulle den ständigt aktiveras, vilket skulle vara besvärande.

Kommer kedjebromsen alltid att skydda mig från skador om ett kast inträffar?

Nej. För det första måste din broms fungera för att ge det avsedda skyddet. För det andra måste den aktiveras så som beskrivs ovan för att stoppa sågkedjan vid ett kast. För det tredje kan kedjebromsen aktiveras, men om svärdet är för nära dig kan det hända att bromsen inte hinner sakta ner och stoppa kedjan innan motorsågen träffar dig.

Endast du själv och en korrekt arbetsteknik kan eliminera kast och dess risker.

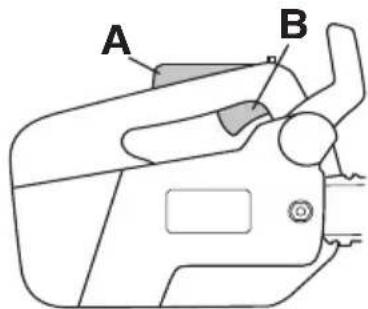

Gasreglagespärr

Gasreglagespärren är konstruerad att förhindra ofrivillig aktivering av gasreglaget. När gasreglagespärren (A) trycks ner i handtaget (= när man håller om handtaget) frikopplas gasreglaget (B). När greppet om handtaget släpps återställs både gasreglaget samt gasreglagespärren till sina respektive ursprungslägen. Denna konstruktion låser gasreglaget på tomgång.

ALLMÄNNA SÄKERHETSINSTRUKTIONER

Kedjefångare

Kedjefångaren är konstruerad att fånga upp en avhoppad eller brusten kedja. Dessa händelser undviks i de flesta fall genom en korrekt kedjespänning (se anvisningar under rubrik Montering) samt korrekt underhåll och service av svärd och kedja (se anvisningar under rubrik Allmänna arbetsinstruktioner).

Avvibreringssystem

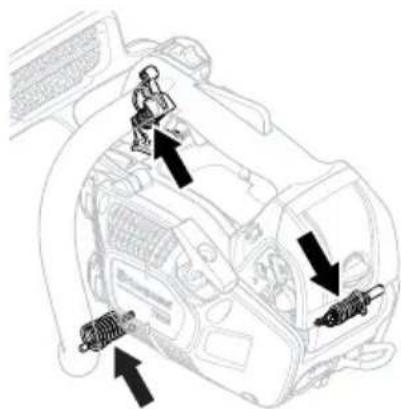

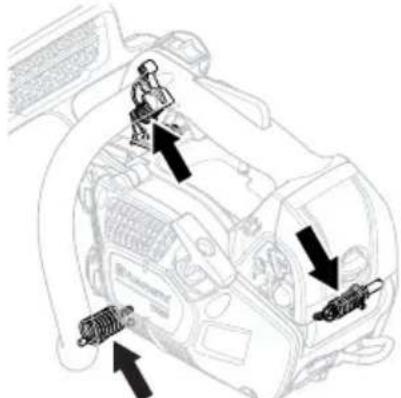

Din maskin är utrustad med ett avvibreringssystem, vilket är konstruerat att ge en så vibrationsfri och behaglig användning som möjligt.

Maskinens avvibreringssystem reducerar överföringen av vibrationer mellan motorenhet/skäruppsättning och maskinens handtagsenhet. Motorsågskroppen, inklusive skäruppsättning, hänger i handtagsenheten via s.k. avvibreringselement.

Sågning i ett hårt trädslag (de flesta lövträd) ger mer vibrationer än sågning i ett mjukt (de flesta barrträd).

Sågning med en oskarp eller felaktig (fel typ eller felaktigt filad) skäruppsättning ökar vibrationsnivån.

VARNING! Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, "kittlingar", "stickningar", smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess yta. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder. Dessa symptom kan öka vid kalla temperaturer.

Stoppkontakt

Stoppkontakten ska användas för att stänga av motorn.

Ljuddämpare

Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren.

I områden med varmt och torrt klimat kan risken för bränder vara påtaglig.

VARNING! Motorns avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt material!

OBS! Ljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Var uppmärksam på brandfaran, speciellt vid hantering nära brandfarliga ämnen och/eller gaser.

ALLMÄNNA SÄKERHETSINSTRUKTIONER

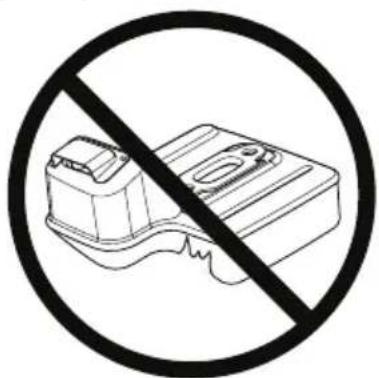

VARNING! Använd aldrig en motorsåg utan eller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivån och brandrisken avsevärt. Ha verktyg för brandsläckning tillgängliga.

Skärutrustning

Detta avsnitt behandlar hur du genom korrekt underhåll samt genom användning av korrekt typ av skärutrustning:

• Reducerar maskinens kastbenägenhet.
• Minskar förekomsten av sågkedjeavhopp samt sågkedjebrott. Erhåller optimal skärprestanda.
• Ökar skärutrustningens livslängd.
• Undviker ökning av vibrationsnivåer.

Grundregler

Använd endast den skärutrustning vi rekommenderar! Se anvisningar under rubrik Tekniska data.

• Håll sågkedjans skäränder väl och korrekt skärpta! Följ våra instruktioner och använd rekommenderad filmall. En felskarpt eller skadad sågkedja ökar risken för olyckor.

• Håll korrekt underskär! Följ våra instruktioner och använd rekommenderad underskärsmall. En för stor underskär ökar risken för kast.

• Håll sågkedjan sträckt! En otillräckligt sträckt sågkedja ökar risken för sågkedjeavhopp samt ökar slitage på svärd, sågkedja och sågkedjedrivhjul.

• Håll skärutrustningen väl smord och korrekt underhållen! En otillräcklig smörjning av sågkedjan

ökar risken för sågkedjebrott samt ökar slitaget på svärd, sågkedja och sågkedjedrivhjul.

Kastreducerande skärutrustning

VARNING! En felaktig skärutrustning eller en felaktig svärd/sågkedjekombination ökar risken för kast! Använd endast de svärd/sågkedjekombinationer vi rekommenderar, och följ filningsinstruktionen. Se anvisningar under rubrik Tekniska data.

Kast kan endast undvikas genom att du som användare ser till att svärdets kastrisksektor aldrig kommer i kontakt med ett föremål.

Genom att använda skärutrustning med "inbyggd" kastreduktion och genom att skärpa och underhålla sågkedjan korrekt kan effekten av ett kast reduceras.

Sågsvärd

Ju mindre nosradie desto lägre kastbenägenhet.

Sågkedja

En sågkedja är uppbyggd av ett antal olika länkar vilka finns både i standard och i kastreducerat utförande.

VIKTIG! Inga sågkedjor eliminerar risken för kast.

VARNING! Varje kontakt med en roterande sågkedja kan orsaka mycket svåra skador.

Några uttryck som specificerar svärd och sågkedja

För att bibehålla alla säkerhetsdetaljer på skärutrustningen, bör du ersätta slitna och skadade svärd-/kedjekombinationer mot ett svärd och en kedja som Husqvarna rekommenderar. Se anvisningar under rubrik Tekniska data för information om vilka svärd-/kedjekombinationer vi rekommenderar.

Sågsvärd

Längd (tum/cm)

ALLMÄNNA SÄKERHETSINSTRUKTIONER

• Antal tänder i noshjulet (T).

• Sågkedjedelning (=pitch) (tum). Svärdets noshjul och motorsågens kedjedrivhjul måste vara anpassad till avståndet mellan drivlänkarna.

• Antal drivlänkar (st). Varje svärdslängd ger i kombination med sågkedjedelning samt antal tänder i noshjulet ett bestämt antal drivlänkar.

• Svärdsspårbredd (tum/mm). Svärdsspårets bredd måste vara anpassad till sågkedjans drivlänksbredd.

• Sågkedjeoljehål och hål för kedjesträckare. Svärdet måste vara anpassat till motorsågens konstruktion.

Sågkedja

• Sågkedjedelning ( = pitch) (tum)

• Drivlänksbredd (mm/tum)

• Antal drivlänkar (st)

Skärpning och justering av underställning hos sågkedja

Allmänt angående skärpning av skärtand

Såga aldrig med en slö sågkedja. Tecken på att sågkedjan är slö är att du måste pressa skäru trustningen genom träet och att spånorna är mycket små. En mycket slö sågkedja ger inga spånor alls. Det enda resultatet blir träpulver. - En välskärpt sågkedja äter sig själv ner genom träet och ger spånor som är stora och långa.

Den sågande delen hos en sågkedja kallas skärlänk och består av en skärtand (A) och en underställningsklack (B). Avståndet i höjd mellan dessa avgör skärdjupet.

Vid skärpning av skärtand finns fyra mått att ta hänsyn till.

1 Filningsvinkel

2 Stötvinkel

ALLMÄNNA SÄKERHETSINSTRUKTIONER

3 Filning

4 Rundfilsdiameter

Det är mycket svårt att skärpa en sågkedja korrekt utan hjälpmedel. Därför rekommenderar vi att du använder vår filmall. Den säkerställer att sågkedjan skärps för optimal kaståterverkan och skärkapacitet.

Se anvisningar under rubriken Tekniska data angående vilka data som gäller vid skärpning av din motorsågs sågkedja.

VARNING! Avsteg från skärningsinstruktionen ökar sågkedjans kastbenägenhet avsevärt.

Skärpning av skärtand

För skärpning av skärtand behövs en rundfil och en filmall. Se anvisningar under rubriken Tekniska data angående vilken rundfilsdiameter och vilken filmall som rekommenderas till din motorsågs sågkedja.

• Kontrollera att sågkedjan är sträckt. En otillräcklig sträckning gör sågkedjan instabil i sidled, vilket försvårar en korrekt skärpning.

• Fila alltid från skärtandens insida och utåt. Lätta filen på returdraget. Fila alla tänderna på ena sidan först,

vänd därefter motorsågen och fila den återstående sidans tänder.

• Fila så att alla tänder blir lika långa. När endast 4 mm (5/32") återstår av skärtandens längd är sågkedjan utsliten och skall slängas.

Allmänt angående justering av underställning

Vid skärpning av skärtanden minskar underställningen (=skärdjupet). För att behålla maximal skärkapacitet måste underställningskacken sänkas till rekommenderad nivå. Se anvisningar under rubriken Tekniska data angående hur stor underställningen skall vara på din motorsågs sågkedja.

VARNING! För stor underställning ökar sågkedjans kastbenägenhet!

Justering av underställning

När justering av underställningen görs, måste skärtänderna vara nyskarpta. Vi rekommenderar att underställningen justeras efter var tredje sågkedjeskarptning. OBS! Denna rekommendation förutsätter att skärtändernas längd inte filats ner onormalt.

• För justering av underställningen behövs en flatfil och en underställningsmall. Vi rekommenderar att du använder vår filmall för underställning, för att få rätt

ALLMÄNNA SÄKERHETSINSTRUKTIONER

underställningsmått och rätt vinkel på underställningsklacken.

• Lägg filmallen över sågkedjan. Information om användning av filmallen finns på förpackningen. Använd flatfilen för att fila bort överskottet på den överskjutande delen av underställningsklacken. Underställningen är korrekt då inget motstånd känns när du drar filen över mallen.

Sträckning av sågkedjan

VARNING! En otillräckligt sträckt sågkedja kan resultera i sågkedjeavhopp vilket kan orsaka allvarlig, till och med livshotande skada.

Ju mer du använder en sågkedja desto längre blir den. Det är viktigt att man justerar skäru trustningen efter denna förändring.

Sågkedjesträckningen skall kontrolleras vid varje tankningstillfälle. OBS! En ny sågkedja kräver en inkörningsperiod under vilken man skall kontrollera sågkedjesträckningen oftare.

Generellt gäller att man skall sträcka sågkedjan så hårt som möjligt, men inte hårdare än att den lätt kan dras runt för hand.

• Lossa svärdmuttern som låser kopplingskåpan/ kedjebromsen. Använd kombinyckeln.

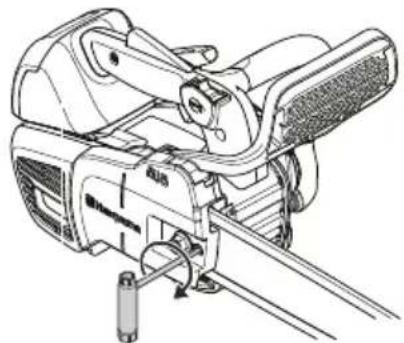

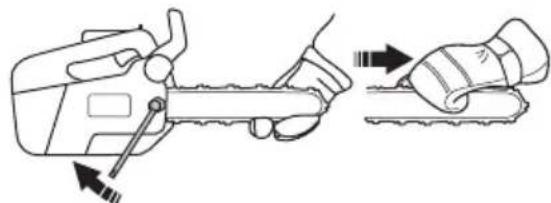

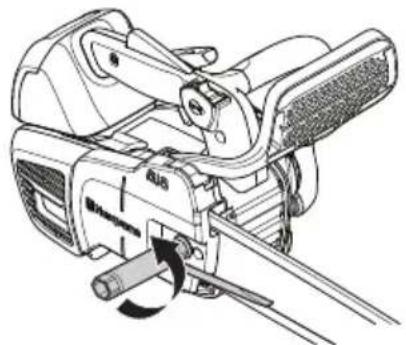

• Lyft upp svärdsspetsen och sträck sågkedjan genom att skruva sågkedjesträckarskruven med hjälp av kombinyckeln. Sträck sågkedjan ända tills den inte hänger slak på svärdets undersida.

Använd kombinyckeln och drag åt svärdmuttern samtidigt som du håller upp svärdsspetsen. Kontrollera att sågkedjan lätt kan dras runt för hand och att den inte hänger ner på svärdets undersida.

Bland vissa motorsågsmodeller förekommer olika placeringar av sågkedjesträckarskruven. Se anvisningar under rubrik Vad är vad?, angående var den sitter på din modell.

Smörjning av skärutrustningen

VARNING! Otillräcklig smörjning av skärutrustningen kan resultera i sågkedjebrott vilket kan orsaka allvarlig, till och med livshotande skada.

Sågkedjeolja

En sågkedjeolja skall ha god vidhäftning vid sågkedjan samt ha goda flytegenskaper oavsett om det är varm sommar eller kall vinter.

Som motorsågstillverkare har vi utvecklat en optimal sågkedjeolja som genom sin vegetabiliska bas dessutom är biologiskt nedbrytbar. Vi rekommenderar användande av vår olja för maximal livslängd såväl för sågkedjan som

ALLMÄNNA SÄKERHETSINSTRUKTIONER

för miljön. Är vår sågkedjeolja ej tillgänglig rekommenderas vanlig sågkedjeolja.

Använd aldrig spillolja! Den är skadlig både för dig, maskinen och miljön.

VIKTIGT! Vid användning av vegetabilisk sågkedjeolja, demontera och rengör svärdsspår och sågkedja innan långtidsförvaring. Annars finns risk att sågkedjeoljan oxiderar, vilket medför att sågkedjan blir stel och svärdets noshjul kärvar.

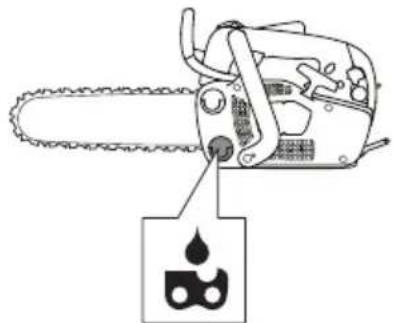

• Samtliga våra motorsågsmodeller har automatisk sågkedjesmörjning. En del av modellerna kan även fås med justerbart oljeflöde.

• Sågkedjeoljetanken och bränsletanken är dimensionerade så att bränslet ska ta slut innan sågkedjeoljan tar slut.

Dock förutsätter denna säkerhetsfunktion att man använder korrekt sågkedjeolja (en för tunn och lättflytande olja tömmer sågkedjeoljetanken innan bränslet tar slut) samt att man följer våra rekommendationer när det gäller skärutrustning (ett för långt svärd kräver mer kedjeolja).

• Kontrollera sågkedjesmörjningen vid varje tankningstillfälle.

Rikta på ca 20 cm (8 tum) avstånd svärdsspetsen mot ett fast ljust föremål. Efter 1 minuts körning på 3/4 gas ska en tydlig oljerand synas på det ljusa föremålet.

Om sågkedjesmörjningen inte fungerar:

• Kontrollera att sågkedjeoljekanalen på svärdet är öppen. Rengör vid behov.

• Kontrollera att svärdsspåret är rent. Rengör vid behov.

• Kontrollera att svärdets noshjul går lätt samt att noshjulets smörjhål är öppet. Rengör och smörj vid behov.

Om sågkedjesmörjningen inte fungerar efter genomgång av ovan listade kontroller och tillhörande åtgärder ska du uppsöka din serviceverkstad.

Kedjedrivhjul

Kopplingstrumman är försedd med ett spårdrivhjul (kedjedrivhjulet fastlött på trumman).

Kontrollera regelbundet slitagenivån hos kedjedrivhjulet. Byt om det är onormalt slitet. Kedjedrivhjul ska bytas vid varje sågkedjebyte.

ALLMÄNNA SÄKERHETSINSTRUKTIONER

Slitagekontroll av skärutrustningen

Kontrollera sågkedjan dagligen med avseende på:

Synliga sprickor i nitar och länkar. - Om sågkedjan är stel. - Om nitar och länkar är onormalt slitna.

Kassera sågkedjan om den uppvisar någon eller några av ovanstående punkter.

Vi rekommenderar att ni använder en ny sågkedja som mått på hur sliten den sågkedja ni använder är.

När endast 4 mm återstår av skärtandens längd är sågkedjan utsliten och ska slängas.

Sagsvard

Kontrollera regelbundet:

• Om grader bildats på svärdsbommarnas utsidor. Fila bort vid behov.

• Om svärdsspåret är onormalt slitet. Byt svärd vid behov.

• Om svärdsnosen är onormalt eller ojämnt sliten. Om en "crop" bildats där svärdsnösens radie slutar på svärdets undersida, har du kört med otillräckligt sträckt sågkedja.

• För maximal livslängd bör svärdet vändas dagligen.

VARNING! Merparten av olyckor med motorsåg inträffar när sågkedjan träffar användaren.

Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning".

Undvik all användning du anser dig otillräckligt kvalificerad för. Se anvisningar under rubrikerna Personlig skyddsutrustning, Kastförebyggande åtgärder, Skärutrustning och Allmänna arbetsinstruktioner.

Undvik situationer där kastrisk föreligger. Se anvisningar under rubrik Maskinens säkerhetsutrustning.

Använd rekommenderad skärutrustning och kontrollera dess skick. Se anvisningar under rubrikerna Tekniska data och Allmänna säkerhetsinstruktioner.

Kontrollera funktionen hos motorsågens säkerhetsdetaljer. Se anvisningar under rubrikerna Allmänna arbetsinstruktioner och Allmänna säkerhetsinstruktioner.

Använd aldrig en motorsåg genom att hålla den med ena handen. En motorsåg är inte säkert kontrollerad med en hand. Ha alltid ett fast, stadigt grepp om handtagen med båda händerna.

MONTERING

Montering av svärd och kedja

VARNING! Vid all hantering av kedjan ska handskar användas.

• Kontrollera att kedjebromsen inte är i utlöst läge genom att föra kedjebromsens kastskydd mot främre handtagsbygeln.

• Skruva bort svärdmuttern och ta bort kopplingskåpan (kedjebromsen).

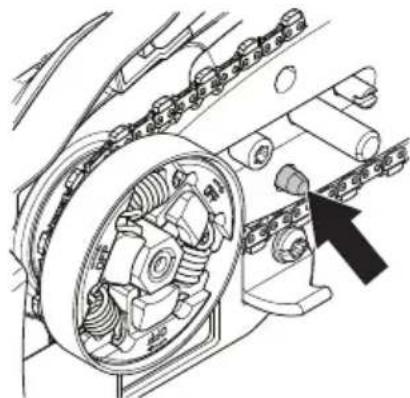

• Se till att kedjespännartappen är i sitt bakersta läge. Montera svärdet över svärdbulten och lokalisera kedjespännartappen i svärdets urtag.

• Placera kedjan över kedjedrivhjulet och i svärdsspåret. Börja på svärdets ovansida.

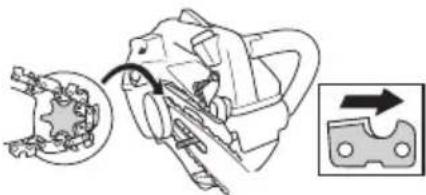

• Kontrollera att eggen på skärlänkarna är riktade framåt på ovansidan av svärdet.
• Kontrollera att kedjans drivlänkar passar på kedjedrivhjulet och att kedjan ligger rätt i svärdsspåret. Montera kopplingskåpan (kedjebromsen) och dra åt svärdmuttern med fingrarna.
• Spänn kedjan genom att med hjälp av kombinyckeln skruva kedjespännarskruven medurs. Se anvisningar under rubrik Stäckning av sågkedjan.
• Kedjan är korrekt spänd när den inte hänger slak på svärdets undersida och fortfarande kan dras runt lätt

för hand. Dra fast svärdmuttern med kombinyckeln samtidigt som svärdsspetsen hålls upp.

• På en ny kedja måste kedjespänningen kontrolleras ofta tills kedjan är inkörd. Kontrollera kedjespänningen regelbundet. Rätt kedja betyder bra skärkapacitet och lång livslängd.

Montering av bältesfästesögla

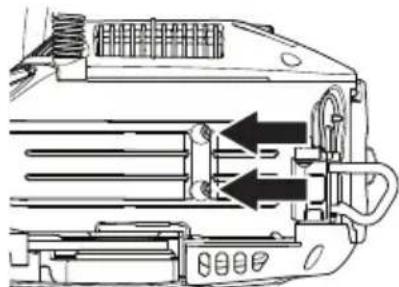

Sågen är utrustad med två öglor i bakkant på sågkroppen, en repögla och en bältesfästesögla. Repöglan är monterad vid leverans.

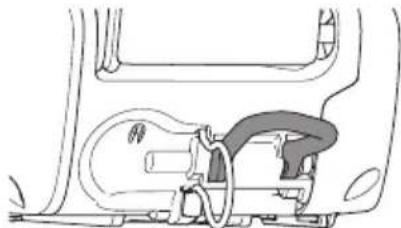

Bältesfästesöglan är ej monterad vid leverans och är till för de användare som på ett enkelt sätt vill kunna fästa sågen vid ett bälte eller en sele. För mer information se avsnittet Arbetsteknik.

För att montera en bältesfästesögla - kontakta er serviceverkstad.

Montering av barkstöd

Observera! Maskinen är försedd med en tvåtaktsmotor och måste alltid köras på en blandning av bensin och tvåtaktsolja. För att säkerställa rätt blandningsförhållande är det viktigt att noggrant mäta den oljemängd som skall blandas. Vid tillblandning av små bränslemängder inverkar även små felaktigheter i oljemängden kraftigt på blandningsförhållandet.

VARNING! Sörj för god luftventilation vid bränslehantering.

Bensin

• Använd blyfri eller blyad kvalitetsbensin.
• Rekommenderat lägsta oktantal är 90 (RON). Om man kör motorn på bensin med ett lägre oktantal än 90 kan så kallad spikning uppträda. Detta leder till ökad motortemperatur och ökad lagerbelastning, som kan orsaka svåra motorhaverier.
• Vid arbete med kontinuerligt höga varvtal (t.ex. kvistning) rekommenderas högre oktantal.

Husqvarna alkylatbränsle

Husqvarna rekommenderar användning av Husqvarna alkylatbränsle för bästa resultat. Bränslet innehåller färre skadliga ämnen jämfört med vanlig bensin, vilket minskar skadliga avgaser. Bränslet ger låg mängd rester vid förbränning, vilket håller motordelarna renare samt optimerar motorns livslängd. Husqvarna alkylatbränsle säljs inte på alla marknader.

Etanolbränsle

HUSQVARNA rekommenderar handelsbränsle med maximum 10% etanolinnehåll.

Inkörning

Körning på alltför högt varvtal under längre perioder skall undvikas under de första 10 timmarna.

Tvåtaktsolja

• För bästa resultat och funktion använd HUSQVARNA tvåtaktsolja, som är specialtillverkad för våra luftkylda tvåtaktsmotorer. Blandningsförhållande 1:50 (2%).
• Om HUSQVARNA tvåtaktsolja ej finns tillgänglig kan annan tvåtaktsolja av hög kvalitet och avsedd för luftkylda motorer användas. Kontakta din återförsäljare vid val av olja.
• Använd aldrig tvåtaktsolja avsedd för vattenkylda utombordsmotorer, s.k. outboardoil.
• Använd aldrig olja avsedd för fyrtaktsmotorer.

Bensin, liter	Tvåtaktsolja, liter
	2% (1:50)
50,10
10 0,20
150,30
20 0,40

Blandning

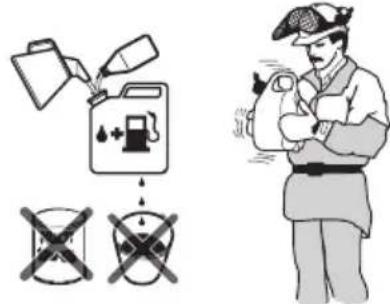

Blanda alltid bensin och olja i en ren behållare godkänd för bensin. Börja alltid med att fylla i hälften av bensinen som skall tillblandas. Fyll därefter i hela oljemängden. Blanda (skaka) bränsleblandningen. Fyll återstående mängd bensin. - Blanda (skaka) bränsleblandningen omsorgsfullt innan maskinens bränsletank fylls. - Blanda inte bränsle för mer än max 1 månads behov. - Om maskinen inte används under en längre tid skall bränsletanken tömmas och rengöras.

Kedjeolja

• Som smörjning rekommenderas en speciell olja (kedjesmörjolja) med god vidhäftningsförmåga.

• Använd aldrig spillolja. Detta medför skador på oljepumpen, svärdet och kedjan.
• Det är viktigt att använda rätt oljetyp i förhållande till lufttemperaturen (lämplig viskositet).
• Lufttemperaturer under 0°C gör en del oljor trögflytande. Detta kan orsaka överbelastning av oljepumpen med skador på pumpdelar som följd.
• Kontakta din serviceverkstad vid val av kedjesmörjolja.

BRÄNSLEHANTERING

Tankning

VARNING! Följande försiktighetsåtgärder minskar brandrisken:

Stanna motorn och låt den svalna några minuter före tankning.

Rök inte och placera inte heller något varmt föremål i närheten av bränsle.

Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner.

Flytta alltid maskinen från tankningsplatsen och bensindunken före start.

Torka rent runt tanklocken. Rengör bränsle- och kedjeoljetanken regelbundet. Bränslefiltret ska bytas minst en gång per år. Föroreningar i tankarna orsakar driftstörningar. Se till att bränslet är väl blandat genom att skaka behållaren innan tanken fylls. Volymen av kedjeolje- och bränsletanken är väl avpassade till varandra. Fyll därför alltid kedjeolje- och bränsletanken samtidigt.

VARNING! Bränsle och bränsleångor är mycket brandfarliga. Var försiktig vid hantering av bränsle och kedjeolja. Tänk på brand-, explosions- och inandningsrisker.

VARNING! Ersätt alltid ett skadat lock.

Bränslesäkerhet

• Tanka aldrig maskinen när motorn är i drift.
• Sörj för god ventilation vid tankning och blandning av bränsle (bensin och 2-taktsolja).
• Flytta maskinen minst 3 m från tankningsstället innan du startar.

• Starta aldrig maskinen:

1. Om du spillt bränsle eller kedjeolja på maskinen. Torka av allt spill och låt bensinresterna avdunsta. 2. Om du spillt bränsle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bränsle. Använd tvål och vatten. 3. Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar.

VARNING! Använd aldrig en maskin med synliga skador på tändstiftsskydd och tändkabel. Risk för gnistbildning förekommer, vilka kan orsaka brand.

Transport och förvaring

• Förvara motorsågen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga. Exempelvis elmaskiner, elmotorer, elkontakter/strombrytare, värmepannor eller liknande.
• Vid förvaring av bränsle skall för ändamålet speciellt avsedda och godkända behållare användas.
• Vid längre tids förvaring och transport av motorsåg skall bränsle- och sågkedjeoljetankarna tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsle och sågkedjeoljeöverskott.
• Skärutrustningens transportskydd skall alltid vara monterat under transport eller förvaring av maskinen, för att undvika kontakt med den vassa kedjan av misstag. Även en kedja som inte rör sig kan orsaka allvarliga skador på användaren eller andra personer som kommer åt kedjan.
• Säkra maskinen under transport.

Långtidsförvaring

Töm bränsle- och oljetankarna på ett väl ventilerat ställe. Förvara bränslet i godkända dunkar på ett säkert ställe. Montera svärdsskyddet. Rengör maskinen. Se anvisningar under rubrik Underhållsschema.

Se till att maskinen är väl rengjord och att fullständig service är utförd innan långtidsförvaring.

Start och stopp

VARNING! Innan start måste följande observeras:

Kedjebromsen skall vara tillslagen när motorsågen startas, för att minska risken för kontakt med den roterande kedjan vid start.

Starta ej motorsågen utan att svärd, kedja och samtliga kåpor är monterade. Kopplingen kan annars lossna och orsaka personskador.

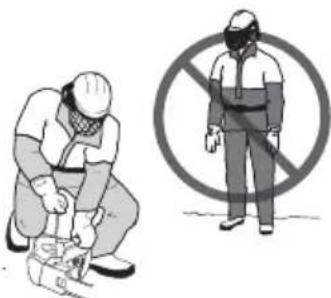

Placera maskinen på ett fast underlag. Se till att du står stadigt och att kedjan ej kan ta i något föremål.

Om du måste starta motorsågen i trädet, se anvisningar under rubrik Starta motorsågen i trädet i avsnittet Arbetsteknik.

Se till att inga obehöriga finns inom arbetsområdet.

Längvarig inandning av motorns avgaser, kedjeoljedimma och damm från sågspån kan utgöra en hälsorisk.

Start

Kedjebromsen ska vara tillslagen när motorsågen startas. Aktivera bromsen genom att föra kastskyddet framåt.

Kall motor

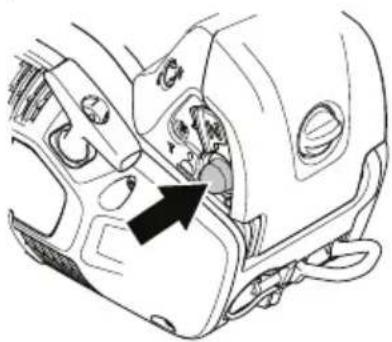

Branslepump: Tryck på bränsleblåsan upprepade gånger tills bränsle börjar fylla blåsan. Blåsan behöver inte fyllas helt.

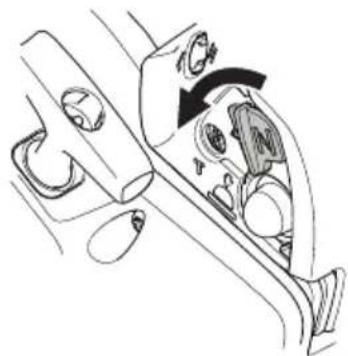

Choke: Ställ chokereglaget i chokeläge.

Fatta om främre handtaget med vänster hand och tryck motorsågen mot marken. Grip starthandtaget, dra med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan runt handen.

OBS! Dra inte ut startlinan helt och släpp inte heller starthandtaget från helt utdraget läge. Detta kan orsaka skador på maskinen.

Dra chokereglaget bakåt omedelbart när motorn tänder, vilket låter som ett "puff"-ljud. Fortsätt att dra med snabba ryck i linan tills motorn startar.

Varm motor

Branslepump: Tryck på bränsleblåsan upprepade gånger tills bränsle börjar fylla blåsan. Blåsan behöver inte fyllas helt.

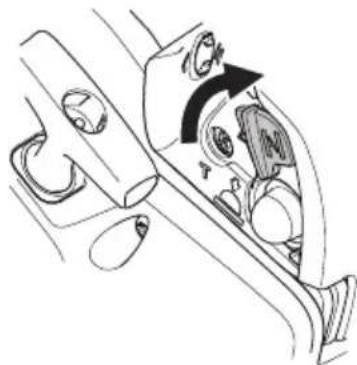

Startgasläge: Aktivera startgasinställningen genom att föra chokereglaget till chokeläget och sedan dra tillbaka det igen.

Greppa det främre handtaget med vänster hand och tryck motorsågen mot marken. Greppa starthandtaget med höger hand och dra långsamt ut startlinan tills ett motstånd känns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck tills motorn startar. Vira aldrig startlinan runt handen.

OBS! Dra inte ut startlinan helt och släpp inte heller starthandtaget från helt utdraget läge. Detta kan orsaka skador på maskinen.

Startproceduren aktiverar en funktion som ställer in motorns varvtal över tomgångsvarv. Avaktivera den genom att försiktigt trycka på gasreglaget och sedan släppa det. Motorns varvtal sjunker då till tomgång och det förhindrar onödigt slitage på koppling och kedjebroms.

Observera! Återställ kedjebromsen genom att föra kastskyddet (markerat "PULL BACK TO RESET") mot handtagsbygeln. Motorsågen är härmed klar för användning.

• Starta aldrig motorsågen utan att svärd, sågkedja och samtliga kåpor är korrekt monterade. Se anvisningar under rubrik Montering. Utan svärd och kedja

monterad på motorsågen, kan kopplingen lossna och orsaka allvarliga skador.

• Kedjebromsen skall vara tillslagen när motorsågen startas. Se anvisningar under rubrik Allmänna säkerhetsinstruktioner. Droppstarta aldrig motorsågen. Denna metod är mycket farlig eftersom det är lätt att tappa kontrollen över motorsågen.

• Starta aldrig maskinen inomhus. Var medveten om faran med inandning av motorns avgaser.
• Iakttta omgivningen och var säker på att det inte finns risk att människor eller djur kan komma i kontakt med skäru trustningen.

• Håll alltid motorsågen med båda händerna. Håll den högra handen på det övre handtaget och den vänstra handen på det främre handtaget. Alla användare, både höger- och vänsterhänta, skall använda detta grepp. Håll ett stadigt grepp så att tummarna och fingrarna omsluter motorsågens handtag.

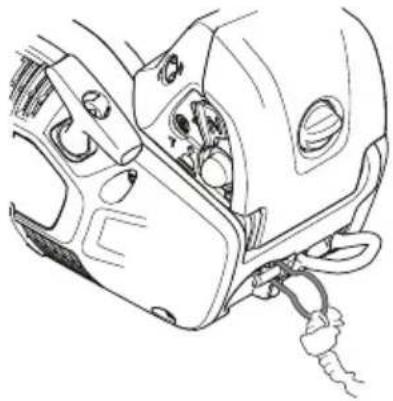

Att starta sågen i trädet

När sågen startas uppe i trädet ska arbetaren:

a) slå till kedjebromsen före start. b) hålla sågen på antingen vänster eller höger sida om kroppen när sågen startas.

1 Om sågen hålls på vänster sida ska den hållas med vänster hand på det främre handtaget. Tryck sågen bort från kroppen medan du håller startlinan i den andra handen.

2 Om sågen hålls på höger sida ska den hållas med höger hand på något av handtagen. Tryck sågen bort från kroppen medan du håller startlinan i den andra handen.

Kedjebromsen ska du alltid slå till innan du sänker en såg som är igång ned mot dess rem. Arbetaren ska alltid kontrollera att sågen har tillräckligt med bränsle innan svåra sågmoment inleds.

Stopp

Motorn stannas genom att skjuta stoppkontakten till stoppläge.

VARNING! Informationen relaterad till arbetsteknik i denna bruksanvisning anses inte vara tillräcklig träning för att använda denna motorsåg för trädvård. En motorsåg för trädvård får endast användas av personer tränade för trädvårdsarbete! Användning utan tillräcklig träning kan resultera i allvarliga skador. Undvik all användning som du anser att du är otillräckligt kvalificerad för!

Grundläggande säkerhetsregler

VIKTIGT! Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med motorsåg. Given information kan aldrig ersätta den kunskap en yrkesman besitter i form av utbildning och praktisk erfarenhet. När du råkar ut för en situation som gör dig osäker angående fortsatt användning skall du rådfråga en expert. Vänd dig till din motorsågsaffär, din serviceverkstad eller en erfaren motorsågsanvändare. Undvik all användning du anser dig otillräckligt kvalificerad för!

Arbetaren skall aldrig:

• såga med kastriskssektorn vid spetsen på motorsågets svärd.
• använda sågen med endast en hand.
• försöka fånga fallande bitar.

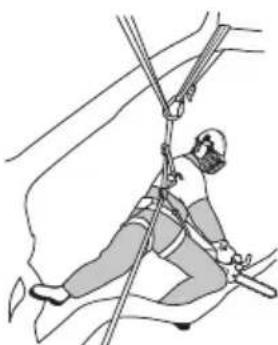

• såga i trädet när han/hon endast sitter fast med ett rep. Använd alltid två säkrade linor.

Före varje användning:

1 Kontrollera att kedjebromsen fungerar ordentligt och är oskadad. 2 Kontrollera att gasreglagespärren fungerar ordentligt och är oskadad. 3 Kontrollera att stoppkontakten fungerar ordentligt och är oskadad. 4 Kontrollera att samtliga handtag är fria från olja.

5 Kontrollera att avvibreringssystemet fungerar och är oskadat.

6 Kontrollera att ljuddämparen sitter fast och är oskadad.

7 Kontrollera att motorsågens samtliga detaljer är åtdragna och att de inte är skadade eller saknas.

8 Kontrollera att kedjefångaren sitter på plats och är oskadad.

9 Kontrollera kedjespänningen.

Allmänna arbetsinstruktioner

Vid trädvårdsarbete ovan mark ska motorsågen säkras.

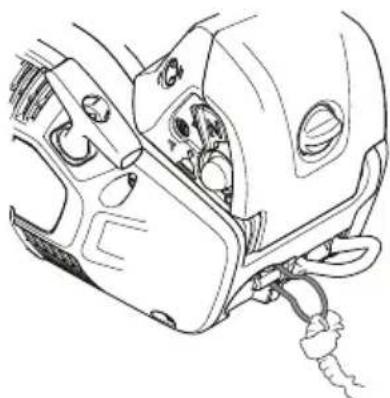

Sätt fast motorsågen genom att fästa ena änden av säkerhetslinan vid öglan på repet som sitter på motorsågen och andra änden vid användarens sele. Säkerhetslinan gör att repet/stroppen hindrar motorsågen från att falla om användaren förlorar kontrollen över motorsågen. Den rekommenderade säkringsmetoden är att fästa bältesöglan vid säkerhetsfästet på användarens sele. Om däremot säkerhetslinan används som säkringsmetod måste motorsågen sänkas hela säkerhetslinans längd och inte släppas från arbetshöjd till säkerhetslinans ände.

Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning".

Grundregler

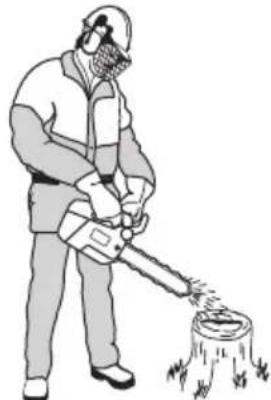

VARNING! Vid kritiska fällningsmoment bör hörselskydden vara uppfällda så snart sågningen upphört, så att ljud och varningssignaler kan uppmärksammas.

1 Genom att förstå vad kast innebär och hur det uppkommer, kan du reducera eller eliminera överraskningsmomentet. Överraskning ökar olycksrisken. De flesta kast är små, men en del är blixtsnabba och mycket våldsamma. 2 Genom oaktsamhet kan svärdets kastrisksektor oavsiktligt träffa en gren, ett närliggande träd eller ett annat föremål, och framkalla ett kast. 3 Håll alltid motorsågen i ett stadigt grepp med höger hand på övre handtaget och vänster hand på främre handtaget. Tummar och fingrar ska omsluta

handtagen. Alla användare oavsett vänster- eller högerfattade, ska använda detta grepp. Genom detta grepp kan du bäst reducera effekten av ett kast och samtidigt behålla kontrollen över motorsågen.

4 Använd aldrig motorsågen över skulderhöjd och undvik att såga med svärdsspetsen. Använd aldrig motorsågen med enhandsfattning!

5 Ha alltid full gas vid all sågning!

6 Släpp ner motorn på tomgångsvarvtal efter varje sågsnitt (längre tid full gas utan att motorn belastas, dvs. utan motståndet som motorn upplever via sågkedjan vid sågning, ger allvarlig motorskada).

• Att såga ovanifrån = Att såga med "dragande" sågkedja.
• Att såga underifrån = Att såga med "skjutande" sågkedja.
• Sågning med "skjutande" sågkedja innebär ökad kastrisk.

Se anvisningar under rubrik Kastförebyggande åtgärder.

7 Var ytterst försiktig när du sågar med svärdets översida, dvs. när du sågar från sågobjektets undersida. Detta kallas att såga med skjutande sågkedja. Sågkedjan skjuter då motorsågen bakåt mot användaren. Om sågkedjan kläms fast kan motorsågen kastas bakåt mot dig.

Om inte användaren håller emot motorsågens strävan, finns det en risk att motorsågen skjuts så

långt bakåt att svärdets skärsektor är den enda kontakten med trädet, vilket leder till ett kast.

Att såga med svärdets undersida, dvs. att såga från sågobjektets ovansida och ner, kallas att såga med dragande sågkedja. Då dras motorsågen mot trädet och motorsågskroppens framkant blir ett naturligt stöd mot stammen. Sågning med dragande sågkedja ger användaren bättre kontroll över motorsågen samt över var svärdets skärsektor befinner sig.

Följ filnings- och underhållsinstruktioner för svärd och sågkedja. Vid byte av svärd och sågkedja får endast av oss rekommenderade kombinationer användas. Se anvisningar under rubrikerna Skärutrustning och Tekniska data. Sätt barkstödet (om det finns ett) mot stammen och använd det som hävstång när du sågar.

Att arbeta med motorsågar för trädvård från rep och sele

Detta kapitel beskriver arbetsrutiner med syfte att minska risk för skador från motorsågar för trädvård när arbetet sker på hög höjd och utförs från rep och sele. Kapitlet utgör en bas till guide- och utbildningslitteratur, men ska inte ses som en ersättning för formell utbildning.

Allmänna krav vid arbete på hög höjd

Personer som arbetar med motorsågar för trädvård på hög höjd från rep och sele ska aldrig arbeta ensamma. En kompetent markarbetare som är utbildad i lämpligt agerande vid nödsituationer ska assistera trädarbetaren.

De personer som arbetar med motorsågar för trädvård ska genomgå allmän utbildning i säker klättring samt tekniker för arbetspositioner. Personerna ska vara utrustade med selar, rep, remmar, karbinhakar och annan utrustning som bidrar till att upprätthålla säkra och trygga arbetspositioner för såväl arbetaren som för sågen.

ARBETSTEKNIK

Förberedelser för att använda motorsågen i trädet

Motorsågen ska vara kontrollerad, tankad, startad och uppvärmd av markarbetaren och kedjebromsen ska vara tillslagen innan motorsågen hissas upp till trädbeskäraren. Motorsågen ska vara fast med lämpligt rep vid trädbeskärarens sele:

a) fäst repet runt öglan på bakre delen av motorsågen.

Observera! Motorsågen bör vara kopplad till selen med motorsågsremmen 577 43 80-01 eller en liknande stötdämpande anordning.

Sätt fast motorsågen genom att fästa ena änden av säkerhetslinan vid öglan på repet som sitter på motorsågen och andra änden vid användarens sele. Säkerhetslinan gör att repet/stroppen hindrar motorsågen från att falla om användaren förlorar kontrollen över motorsågen. Den rekommenderade säkringsmetoden är att fästa bältesöglan vid säkerhetsfästet på användarens sele. Om däremot säkerhetslinan används som säkringsmetod måste motorsågen sänkas hela säkerhetslinans längd och inte släppas från arbetshöjd till säkerhetslinans ände.

b) använd passande karbinhakar för att fästa sågen indirekt (t.ex. via remmen) och direkt (t.ex. vid sågens fästpunkt) vid arbetarens sele.

OBSERVERA! Bältets fästögla är inte dimensionerad för att användas tillsammans med ett så kallat säkerhetsrep. Använd repögla för detta ändamål.

c) se till så att sågen är säkert fäst när den skickas upp till arbetaren. d) se till så att sågen är fäst vid selen innan den kopplas loss från klättringsutrustningen.

Motorsågen ska endast fästas vid de rekommenderade fästpunkterna på selen. Dessa kan finnas mitt på selen (fram eller bak) eller på sidorna. Om det går att fästa motorsågen i mitten bakpå selen gör detta att motorsågen hålls undan från klätterlinor och att vikten hålls centralt längs med arbetarens ryggrad.

När sågen flyttas mellan två fästpunkter bör arbetaren se till att sågen sitter säkert på den nya positionen innan den släpps från den tidigare fästpunkten.

Att använda motorsågen i trädet

En analys av de olyckor som skett med dessa motorsågar under arbete i träd visar att den primära orsaken till olyckor är enhandsfattning, vilket inte är lämpligt för den här motorsågen. Vid de allra flesta olycksfall har arbetaren inte haft en säker arbetsställning vilket är en förutsättning för att kunna hålla i båda handtagen på motorsågen. Detta leder till ökad risk för skador på grund av:

• att sågen inte hålls med ett stadigt grepp om den skulle kasta bakåt.
• bristande kontroll över sågen så att den löper större risk att få kontakt med klätterlinor och arbetarens kropp (särskilt vänster hand och arm) förlust av kontroll som en följd av instabil arbetsställning vilket leder till kontakt med sågen (plötslig rörelse under arbete med sågen)

Att säkra arbetsställningen för tvåhandsfattning

VARNING! Använd aldrig en motorsåg genom att hålla den med ena handen. En motorsåg är inte säkert kontrollerad med en hand; du kan såga dig själv. Ha alltid ett fast, stadigt grepp om handtagen med båda händerna.

För att arbetaren ska kunna hålla sågen med båda händerna bör han/hon, som en generell regel, försöka hålla en säker arbetsställning när han/hon håller sågen i:

• höfthöjd under sågning av vågräta delar.
• nivå med solarplexus under sågning av lodräta delar.

När arbetaren arbetar nära intill lodräta stammar med kraft från sidan lagt ned i arbetsställningen är allt som behövs en bra fotposition för att upprätthålla en säker arbetsställning. När arbetaren rör sig bort från stammen måste han/hon se till att undvika eller motarbeta den ökade kraften från sidan genom att, till exempel, rikta huvudlinan åt ett annat håll via en ankarpunkt eller med hjälp av en justerbar rem direkt från selen till en ankarpunkt.

En bra fotställning kan uppnås med hjälp av en tillfällig stigbygel för foten som man skapar av en rem.

Att lösa en såg som fastnat

VARNING! Om sågkedjan kläms fast i sågsnittet: stanna motorn! Försök inte rycka loss motorsågen. Om du gör det kan du skada dig på sågkedjan när motorsågen plötsligt lossnar. Använd en hävarm för att lossa motorsågen.

Om sågen skulle fastna under sågning ska arbetaren:

• stänga av sågen och fästa den ordentligt i sågsnittet riktad in mot trädet eller vid en separat verktygslina.
• dra sågen från sågsnittet och samtidigt lyfta på grenen.
• Om det behövs, använd en handsåg eller en annan motorsåg för att ta loss den såg som fastnat. Detta gör du genom att såga minst 30 cm bort från den såg som fastnat.

Oavsett om du använder en handsåg eller en motorsåg för att ta loss en såg som fastnat, ska sågsnitten som görs för detta alltid riktas utåt (mot grenens ände), så att inte sågen följer med delen i fråga och gör situationen ännu mer komplicerad.

Kastförebyggande åtgärder

VARNING! Kast kan vara blixtsnabba, plötsliga och våldsamma och kan kasta motorsåg, svärd och sågkedja mot användaren. Är sågkedjan i rörelse när och om den träffar användaren kan mycket allvarlig, till och med livshotande skada uppstå. Det är nödvändigt att förstå vad som orsakar kast och att de kan undvikas genom försiktighet och rätt arbetsteknik.

Vad är kast?

Kast är benämningen på en plötslig reaktion där motorsåg och svärd kastas från ett föremål som kommit i kontakt med svärdsspetsens övre kvadrant, den s.k. kastrisksektorn.

Kast färdas alltid i svärdsplanets riktning. Vanligast är att motorsåg och svärd kastas uppåt och bakåt mot användaren. Dock förekommer andra kastriktningar beroende på vilket läge motorsågen har i det ögonblick svärdets kastrisksektor kommer i kontakt med ett föremål. Kast kan endast inträffa när svärdets kastrisksektor kommer i kontakt med ett föremål.

UNDERHÅLL

Allmänt

Användaren får endast utföra sådana underhålls- och servicearbeten som beskrivs i denna bruksanvisning.

VIKTIGT! Allt underhåll utöver vad som nämnts i denna bok ska åtgärdas av servande fackhandel (återförsäljare).

Förgasarjustering

På grund av rådande miljö- och emissionslagstiftning är din motorsåg utrustad med utslagsbegränsare på förgasarens justerskruvar. Dessa begränsar justeringsmöjligheterna till maximalt 1/2 varv.

Din Husqvarna-produkt har konstruerats och tillverkats enligt specifikationer som reducerar de skadliga avgaserna.

Funktion

• Via gasreglaget styr förgasaren motorns varvtal. I förgasaren blandas luft/bränsle. Denna luft/bränsleblandning är justerbar. För att utnyttja maskinens maximala effekt måste justeringen vara korrekt.
• Justering av förgasaren innebär att motorn anpassas till lokala förhållanden, t.ex. klimat, höjdförhållanden, bensin och typ av 2-taktsolja. Förgasaren är försedd med tre justermöjligheter:

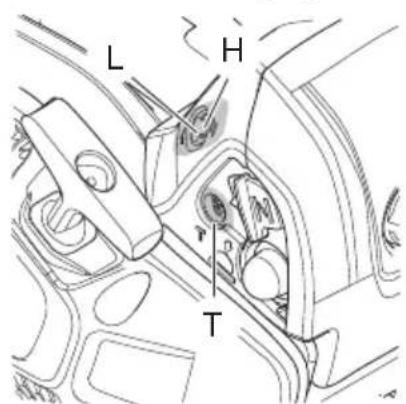

-L = Lågvarvsmunstycke - H = Högvarvsmunstycke - T = Justerskruv för tomgång

Med L- och H-munstyckena justeras önskad bränslemängd till det luftflöde som gasreglagets öppning medger. Skruvas de medurs blir luft/

bränsleblandningen mager (mindre bränsle) och skruvas de moturs blir luft/bränsleblandningen fet (mer bränsle). Mager blandning ger högre varvtal och fet blandning ger lägre varvtal.

• T-skruven reglerar gasreglagets läge vid tomgång. Skruvas T-skruven medurs fås högre tomgångsvarvtal och skruvas den moturs fås lägre tomgångsvarvtal.

Grundinställning och inkörning

Vid provkörning på fabrik grundinställs förgasaren. Körning på alltför högt varvtal ska undvikas under de första 10 timmarna.

OBS! Om kedjan roterar vid tomgång ska T-skruven vridas moturs tills kedjan stannar.

Rek. tomgångsvarvtal: 2900 r/min

Finjustering

När maskinen är "inkörd" ska förgasaren finjusteras. Finjusteringen bör utföras av utbildad och kunnig person. Först justeras L-munstycket, sedan tomgångsskruven T och sist H-munstycket.

Byte av bränsletyp

Ny finjustering kan krävas om motorsågen efter byte av bränsletyp uppför sig annorlunda med avseende på startbarhet, acceleration, rusvarvtal etc.

Förutsättningar

• Vid all justering ska luftfiltret vara rent och cylinderkåpan vara monterad. Justeras förgasaren med ett smutsigt luftfilter erhålls en för mager bränsleblandning nästa gång luftfiltret rengörs. Detta kan orsaka svåra motorskador. Försök inte justera munstyckena L och H förbi stoppen, eftersom detta kan leda till skador.
• Starta maskinen enligt startinstruktion och varmkör den i 10 min.
• Ställ maskinen på ett plant underlag så att svärdet pekar bort från dig och så att svärd och kedja ej är i kontakt med underlag eller annat föremål.

Lågvarvsmunstycke L

Skruva L-munstycket medurs till stopp. Om motorn har dålig acceleration eller ojämn tomgång, skruva L-munstycket moturs tills god acceleration och tomgång är uppnådd.

Inställning av tomgång görs med skruven märkt T. Är justering nödvändig, skruva in (medurs) tomgångsskruv T med motorn igång tills kedjan börjar rotera. Öppna (moturs) därefter tills kedjan står stilla. Korrekt inställt tomgångsvarvtal är när motorn arbetar jämnt i alla

UNDERHÅLL

positioner med god marginal till det varvtal där kedjan börjar rotera.

VARNING! Kan tomgångsvarvtalet ej justeras så att kedjan står stilla, kontakta serviceverkstad. Använd inte motorsågen förrän den är korrekt installerad eller reparerad.

Högvarvsmunstycke H

Motorn fabriksjusteras vid havsnivå. Vid arbete på hög höjd eller under andra väderförhållanden, temperaturer och luftfuktighet kan det vara nödvändigt att göra en mindre justering av högvarvsmunstycket.

OBS! Skruvas högvarvsmunstycket in för långt, kan det orsaka skada på kolv och/eller cylinder.

Vid provkörning på fabrik ställs högvarvsmunstycket så att motorn uppfyller gällande lagkrav samtidigt som maximal prestanda uppnås. Förgasarens högvarvsmunstycke låses därefter med en rörelsebegränsare i maximalt utskruvat läge. Rörelsebegränsaren begränsar justermöjligheten till maximalt ett halvt varv.

Korrekt justerad förgasare

En korrekt justerad förgasare innebär att maskinen accelererar utan att tveka och att den fyrtaktar något vid fullgas. Vidare får kedjan ej rotera vid tomgång. Ett för magert installerat L-munstycke kan ge startsvårighet och dålig acceleration. Ett för magert installerat H-munstycke ger maskinen lägre effekt = "mindre ork", dålig acceleration och/eller motorskada.

Kontroll, underhåll och service av motorsågens säkerhetsutrustning

Observera! All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller rekommenderar vi dig att uppsöka din serviceverkstad.

Kedjebroms med kastskydd

• Rengör kedjebroms och kopplingstrumma från spån, kåda och smuts. Nedsmutsning och slitage påverkar bromsfunktionen.

• Kontrollera regelbundet att minst 0,6 mm av bromsbandets tjocklek återstår på det mest slitna stället.

Kontroll av kastskydd

• Kontrollera att kastskyddet är helt och utan synbara defekter, t.ex. materialsprickor.

• För kastskyddet fram och äter för att kontrollera att det går lätt samt att det är stabilt förankrat vid dess led i kopplingskåpan.

UNDERHÅLL

Kontroll av kedjebromsen

• Placera motorsågen på ett stabilt underlag och starta den. Se till att sågkedjan ej kan komma i kontakt med marken eller annat föremål. Se anvisningar under rubrik Start och stopp.

• Håll motorsågen i ett stadigt grepp med tummar och fingrar slutna om handtagen.

Ge fullgas och aktivera kedjebromsen genom att vrida vänster handled mot kastskyddet. Släpp inte främre handtaget. Sågkedjan ska omedelbart stoppas.

Gasreglage/gasreglagespärr

• Kontrollera att gasreglaget är låst i tomgångsläge och att gasreglagespärren är i sitt ursprungsläge.

• Tryck ner gasreglagespärren och kontrollera så att den återvänder till sin ursprungsposition när du släpper den.

• Kontrollera att gasreglagespärren och gasreglaget rör sig fritt och att båda återvänder till sina ursprungslägen.

• Starta motorsågen och ge fullgas. Släpp gasreglaget och kontrollera att sågkedjan stannar inom 3-4 sekunder. Om inte, kontakta din serviceverkstad.

Kedjefångare

• Kontrollera att kedjefångaren är hel och att den sitter fast i motorsågskroppen.

Avvibreringssystem

• Kontrollera regelbundet avvibreringselementen efter materialsprickor och deformationer.

• Kontrollera att avvibreringselementen är fast förankrade mellan motorenhet respektive handtagsenhet.

UNDERHÅLL

Stoppkontakt

• Starta motorn och kontrollera att motorn stängs av när stoppkontakten förs till stoppläget.

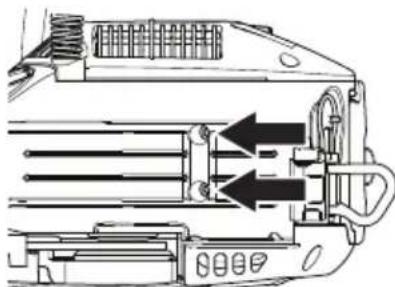

Ljuddämpare

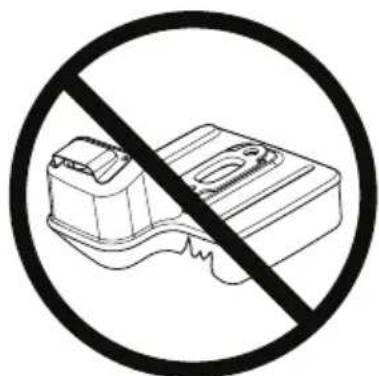

• Använd aldrig en maskin som har en defekt ljuddämpare.

• Kontrollera regelbundet att ljuddämparen sitter fast på motorn.

Ljuddämparen är utformad för att dämpa ljudnivån och för att leda avgaserna bort från användaren. Avgaserna är heta och kan innehålla gnistor vilka kan orsaka brand om avgaserna riktas mot ett torrt och brännbart material.

Startapparat

VARNING! Returfjädern ligger i uppspänt läge i startapparathuset och kan vid ovarsam behandling sprätta ut och orsaka personskador.

Vid byte av startfjäder eller startlina skall varsamhet iakttagas. Använd skyddsglasögon och skyddshandskar.

Byte av brusten eller sliten startlina

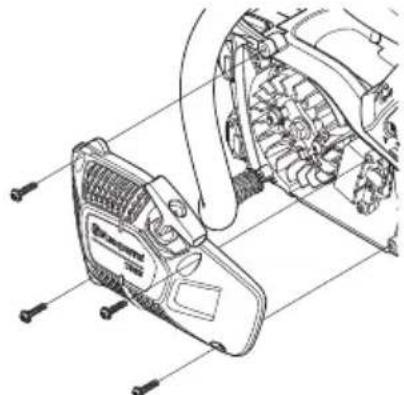

• Lossa skruvarna som håller startapparaten mot vevhuset och lyft bort startapparaten.

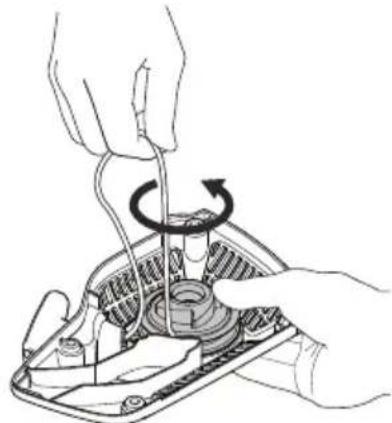

• Drag ut linan ca 30 cm och lyft upp den i urtaget i linhjulets periferi. Nollställ returfjädern genom att låta hjulet sakta rotera baklänges.

UNDERHÅLL

• Lossa skruven i linhjulets centrum och lyft bort hjulet.

• För in och fasa ny startlina i linhjulet. Linda ca 3 varv av startlinan på linhjulet. Montera linhjulet mot returfjädern så att returfjäderns ände hakar i linhjulet. Montera skruven i linhjulets centrum. För startlinan genom hålet i startapparathuset och starthandtaget. Knyt därefter en ordentlig knut på startlinan.

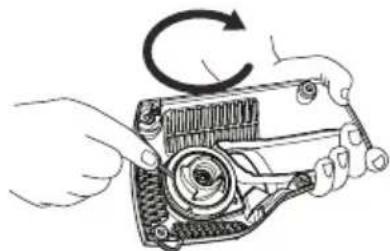

Uppspänning av returfjäder

• Lyft upp startlinan i urtaget på linhjulet och vrid linhjulet ca 2 varv medurs.

Observera! Kontrollera att linhjulet kan vridas ytterligare minst 1/2 varv då startlinan är helt utdragen.

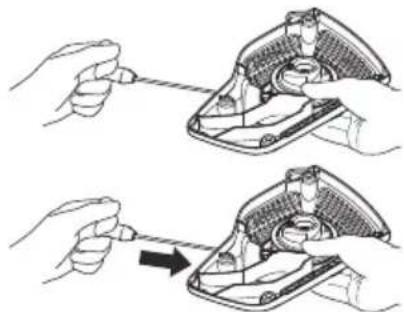

Byte av brusten returfjäder

• Lyft upp linhjulet. Se anvisningar under rubrik Byte av brusten eller sliten startlina. Tänk på att returfjädern ligger uppspänd i startapparathuset.
• Demontera kassett med returfjäder ur startapparaten.
• Smörj returfjädern med tunn olja. Montera kassett med returfjäder i startapparaten. Montera linhjulet och spänn upp returfjädern.

• Montera startapparaten genom att först dra ut startlinan och sedan lägga startapparaten på plats mot vevhuset. Släpp därefter långsamt in startlinan så att starthakarna griper in i linhjulet.

• Montera och drag fast skruvarna som håller startapparaten.

Luftfilter

Luftfiltret skall regelbundet rengöras från damm och smuts för att undvika:

Förgasstörningar. - Startproblem. - Sämre effekt. - Onödigt slitage på motorns delar. - Onormalt hög bränsleförbrukning. - Rotera skruven ett kvarts varv motsols för att ta bort luftfilterkåpan. Lyft bort luftfiltret. Vid återmontering, kontrollera att luftfiltret sluter tätt mot filterhållaren. Gör rent luftfiltret genom att borsta eller skaka det.

En mer genomgående rengöring erhålls genom att tvätta luftfiltret i tvålvatten.

Ett länge använt luftfilter kan aldrig bli fullständigt rent. Därför måste det med jämna mellanrum ersättas med ett nytt. Ett skadat luftfilter måste alltid bytas ut.

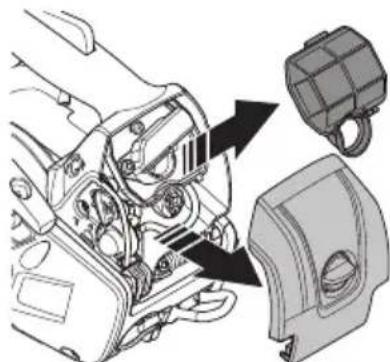

En HUSQVARNA motorsåg kan utrustas med olika typer av luftfilter beroende på arbetsmiljö, väderlek, årstid etc. Kontakta er återförsäljare för rådgivning.

Tändstift

Tändstiftets kondition påverkas av:

• En felaktig oljeblandning i bränslet (för mycket eller felaktig olja).
• Ett smutsigt luftfilter.

Dessa faktorer orsakar beläggningar på tändstiftets elektroder och kan förorsaka driftstörningar och startsvårigheter.

Om maskinens effekt är låg, om den är svår att starta eller om tomgången är orolig: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtas. Om tändstiftet är igensatt, rengör det och kontrollera samtidigt att elektrodgapet är 0,5 mm. Tändstiftet bör bytas efter ungefär en månad i drift eller om nödvändigt tidigare.

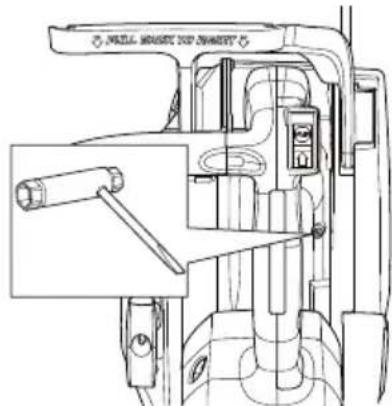

Observera! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder. Se till att tändstiftet har s.k. radioavstörning.

Oljepumpen är inställbar. Inställningen sker genom att skruven vrids med en skruvmejsel. Vrids skruven medurs ökar oljeflödet, vrids skruven moturs minskar oljeflödet.

Oljetanken ska vara fylld när bränslet tar slut. Fyll oljetanken varje gång du förser sågen med nytt bränsle.

VARNING! Vid inställningen får motorn ej vara igång.

Kylsystem

För att erhålla en så låg driftstemperatur som möjligt är maskinen utrustad med ett kylsystem.

Kylsystemet består av:

1 Luftintag i startapparat. 2 Luftledskena. 3 Fläktvingar på svänghjulet. 4 Kopplingskapa

Rengör kylsystemet med en borste en gång per vecka, vid svårare förhållanden oftare. Ett smutsigt eller igensatt kylsystem leder till överhettning av maskinen med skador på cylinder och kolv som följd.

UNDERHÅLL

Felsökning

Startproblem
Kontrollera Möjlig orsak Åtgård
Starhakar Fastlåsta starhakar		Justera aller byt starthakarna.
		Rengör sunt starthakarna.
		Kontakra en auktoriserad serviceverkstad.
Bränsletank Fel brösle påyllt		Töm brösletanken och fyll på rätt brösle
Tändstift, ingen gnista	Tändstift smutsigt eller vätt Se till att tändstiftet ar torrt och rent.
	Felaktigt avständ mellan tändstiftets elektroder.	Rengör tändstiftet. Kontrollera att elektrodavständet är rätt. Se till att tändstiftet har radioavstörning.
		Se tekisk data für rätt elektrodavständ.
Tändstift Tändstiftet sitterlös. Skruva	at tändstiftet

Motorn startar men dör direkt.
Kontrollera Möjlig orsak Möjlig atgård
Bränsletank Fel brösle pafyllt		Töm brösletanken och fyll på rätt brösle
Förgasare Motorn går inte på tomgang. Kontakra din serviceverkstad.
Luftfilter Luftfiltret igensatt Rengör luftfiltret.
Bränsfilter Igensatt bröslefilter Byt bröslefilter.

UNDERHÅLL

Underhållsschema

Nedan följer en lista över den skötsel som skall utföras på maskinen. De flesta av punkterna finns beskrivna i avsnittet Underhåll.

Daglig tillsyn Veckotillsyn Mânadstillsyn
Rengör maskinen utvändigt. Kontrollera	kylsystemet varje vecka.	Kontrollera bromsbandet på kedjebromsen med avseeende på slitage. Byt;när minndeän 0,6 mm Återstär på det mest slitna stället.
Kontrollera att gasreglagespärren och gasreglaget fungerar.	Kontrollera startapparaten, startlinan och returfjädern.	Kontrollera kopplingscentrumet, kopplingstrumman och kopplingsfjädern med avseeende på slitage.
Rengör kadjebromsen och kontrollera dess fonction ur sakerhetssynpunkt. Kontrollera att kedjefångaren ár oskadad, byt om erforderligt.	Kontrollera att avvibreringselementen inte ár skadade.	Rengör tändstiftet. Kontrollera att elektrodavständet ár 0,65 mm.
Svärdet skall dagligen vändas für jämnare slitage. Kontrollera att hålet für smörjningen i svärdet inte ár igensatt. Rengör kedjespàret.	Smörj kopplingstrummans lager. Rengör forgasaren utvändigt.
Kontrollera att svärd och sögkedja fár tillräckligt med olja.	Fila bort eventuella grader på svärdets sidor.	Kontrollera bränslefiltret och bränsleslangen. Byt on det behövs.
Kontrollera sögkedjan med avseende på synliga sprickor i nitar och länkar, om sögkedjan ár stel eller om nitar och länkar ár onormalt slitna. Byt on det behövs.		Töm bränsetanken och rengör den invändigt.
Skärp sögkedjan och kontrollera dess spänning och skick. Kontrollera kedjedrivhjulet after overdrivitet slitage. Byt ut kedjedrivhjulet on det behövs.	Rengör forgasarutrymmet.	Töm oljetanken och rengör den invändigt.
Rengör startapparatens luftintag. Rengör luftfiltret. Byt on det behövs.	Kontrollera alla kablar och anslutningar.
Kontrollera att skruvar och muttrar ár átdragna.
Kontrollera att stoppkontakten fungerar.
Kontrollera att inget brändslelackage finns frán motor, tank eller brändsledningar.
Kontrollera luftfiltrets kondition.
Kontrollera att kedjan inte roterar vid tomgang.

TEKNISKA DATA

Tekniska data
	T525
Motor
Cylindervolym, cm3	27,0
Cylinderdiameter, mm 35
Slaglängd, mm 28
Tomgangsvarvital, r/min 2900
Effekt, kW/ r/min 1,1/9500
Tändsystem
Tändstift NGK CMR6A
Elektrodgap, mm 0,65
Bränsle-/smörjsystem
Volym bränsetank, liter/cm3	0,19/190
Kapacitet oljepump vid 8000 r/min, ml/min 3-9
Volym oljetank, liter/cm3	0,17/170
Typ av oljepump Justerbar
Vikt
Motorsåg utan svärd, kedja samt med tomma tankar, kg	2,7
Bulleremissioner (se anomal. 1)
Ljudeffektnivå, uppmätt dB(A) 110
Ljudeffektnivå, garanterad LWA dB(A) 111
Ljudnivåer (se anomal. 2)
Ekvivalent ljudtrycksnivå vid användarens öra, dB(A) 98
Ekvivalenta vibrationsnivår, a hveq (se anomal. 3)
Främre handtag, m/s2	4,2
Bakre handtag, m/s2	4,9
Kedja/svärd
Standard svärdslangd, tum/cm	10/25
Rekommenderade svärdslangder, tum/cm	10-12/25-30
Effektiv skärängd, tum/cm	8-12/20-30
Delning, mm	3/8 /9,52, 1/4 /6,35
Tjocklek på drivlänk, tum/mm	0.050/1,3
Typ av drivhjul/antalaland	Spur 6, Spur 8
Kedjeheastighet vid 133% av motorns maxeffektvarvital, m/s.	24,1/21,4

Anm. 1: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG. Anm. 2: Ekvivalent ljudtrycksnivå, enligt ISO 22868, beräknas som den tidsviktade energisumman för ljudtrycksnivåerna vid olika driftstillstånd. Typiskt spridningsmått för ekvivalent ljudtrycksnivå är en standardavvikelse på 1 dB (A).

Anm. 3: Ekvivalent vibrationsnivå, enligt ISO 22867, beräknas som den tidsviktade energisumman för vibrationsnivåerna vid olika driftstillstånd. Redovisade data för ekvivalent vibrationsnivå har ett typiskt spridningsmått (standardavvikelse) på 1 m/s².

Svärd och kedjekombinationer

Nedanstående skärutrustningar är typgodkända för modellen Husqvarna T525.

Sågsvärd Sögkedja
Längd, tum Delning, tum	Spårbredd, mm	Max antal tänder, noshjul	Typ	Längd, drivländkar (st)
10, 121/4	1,3	R10	Husqvarna H00	60, 68
10, 12	3/8	7T	Husqvarna H37	40, 45

Sågkedjans filning och filmallar

xx inch/mm					inch/mm
00	5/32" /4,0	85°	30°	10°	0,025"/0,65	——	——
37	5/32" /4,0	80°	30°	0°	0,025"/0,65	5056981-03	5052437-01

EG-försäkran om överensstämmelse

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], försäkrar härmed att motorsågen för trädvård Husqvarna T525 från 2017 års serienummer och framåt (året anges i klartext på typskylten plus ett efterföljande serienummer) motsvarar föreskrifterna i RÅDETS DIREKTIV:

• av den 17 maj 2006 "angående maskiner" 2006/42/EG.
• av den 26 februari 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU.
• av den 8 maj 2000 "angående emission av buller till omgivningen" 2000/14/EG.

Följande standarder har tillämpats: EN ISO 12100-2010, ISO 14982:2009, EN ISO 11681-2:2011

Anmält organ: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har utfört EG-typkontroll, enligt maskindirektivets (2006/42/EG) artikel 12, punkt 3b. Intyget om EG-typkontroll enligt bilaga IX, har nummer:

0404/17/2479

Vidare har SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, intygat överensstämmelse med bilaga V till rådets direktiv av den 8 maj 2000 "angående emission av buller till omgivningen" 2000/14/EG. Certifikaten har nummer:

01/161/111

För information angående bulleremissionerna, se kapitel Tekniska data.

Den levererade motorsågen överensstämmer med det exemplar som genomgick EG-typkontroll.

Husqvarna, 21 juli, 2017

Per Gustafsson, Utvecklingschef (Bemyndigad representant för Husqvarna AB samt ansvarig för tekniskt underlag.)

Kontrollera dagligen sågkedjan för:

• Använd aldrig en maskin med en defekt ljuddämpare.

• Kontrollera regelbundet att ljuddämparen sitter fast i maskinen.

Tiltak for bruk av en ny motorsag 76

Viktig 76

Bruk alltid sunn fornuft 76

Kastreduserende skjæreutstyr

Montering av barkstøtte

Barkstøtte selges som reservedel. Kontakt serviceverkstedet ditt.

BRENNSTOFFHÅNDTERING

Brennstoff
