BRUGSANVISNING 472 HUSQVARNA

Symboler på maskinen:

Symboler på maskinen:

ADVARSEL! Motorsave kan være farlige! Skødesløs eller forkert brug kan resultere i alvorlige skader eller medføre døden for brugeren eller andre.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Brug altid:

Godkendt beskyttelseshjelm, godkendt høreværn, beskyttelsesbriller eller ansigtsværn

Dette produkt er i overensstemmelse med gældende CE-direktiv.

Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Benyt passende beskyttelse til fødderne/benene og hænderne/armene.

ADVARSEL! Denne motorsav må bruges af uddannede operatører til træpleje. Brug uden korrekt oplæring kan resultere i alvorlige kvæstelser!

Kædebrems, aktiveret (højre) Kædebrems, aktiveret (venstre)

Brændstofpumper

Påfyldning af brændstof.

Indstilling af oliepumper

Kædeoliepåfyldning.

Driftstilstand.

Choker.

Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder. Kontroller, at tændrøret har såkaldt radiostøjdæmpning.

Brug altid godkendte beskyttelseshandsker.

Regelmæssig rengøring kræves.

Visuel kontrol.

Beskyttelsesbriller eller ansigtsværn skal bruges.

Påfyldning af brændstof.

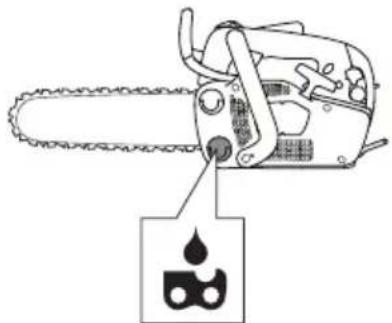

Oliepåfyldning og justering af olietilførsel.

Kædebremsen skal være aktiveret, når motorsaven startes.

ADVARSEL! Der kan opstå kast, hvis sværdspidsen kommer i kontakt med genstande og forårsager en reaktion, så sværdet kastes opad og tilbage mod brugeren. Dette kan medføre alvorlig personskade.

Indhold

SYMBOLFORKLARING

Symboler på maskinen: 37

Symboler i brugsanvisningen: 37

INDHOLD

Indhold 38

INDLEDNING

Til vore kunder! 39

HVAD ER HVAD?

Hvad er hvad på motorsaven? 40

GENERELLE SIKKERHEDSINSTRUKTIONER

Forberedelser, inden en ny motorsav tages i brug 41

Vigtigt 41

Brug altid din sunde fornuft 42

Personligt beskyttelsesudstyr 42

Maskinens sikkerhedsudstyr 42

Skæreudstyr 46

MONTERING

Montering af sværd og kæde 52

BRÆNDSTOFHÅNDTERING

Drivmiddel 53

Tankning 54

Brændstofsikkerhed 54

START OG STOP

Start og stop 55

Start 55

ARBEJDSTEKNIK

Grundlæggende sikkerhedsregler 58

For enhver anvendelse: 58

Generelle arbejdsinstruktioner 58

Kastforebyggende foranstaltninger 61

VEDLIGEHOLDELSE

Generelt 62

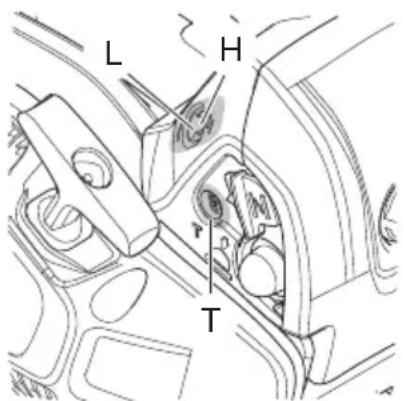

Karburatorjustering 62

Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr 63

Lyddaemper 65

Startaggregat 65

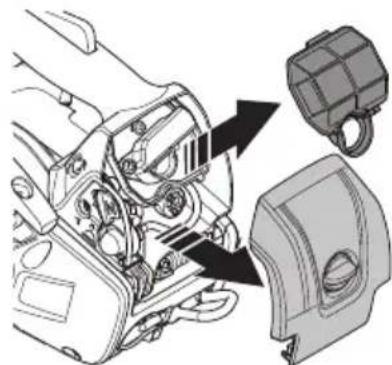

Luftfilter 66

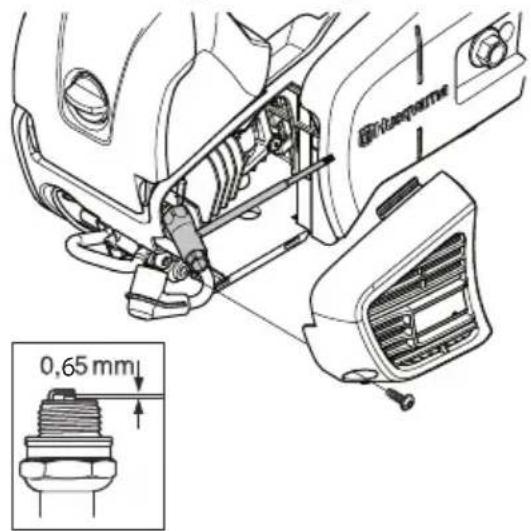

Tændrør 67

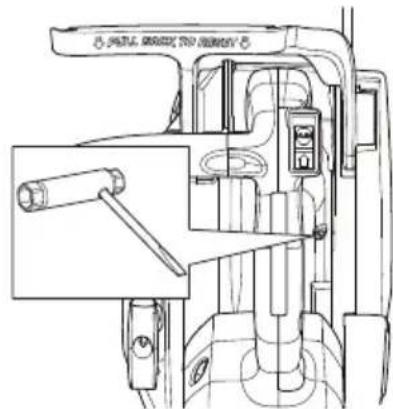

Indstilling af oliepumpe 67

Kølesystem 67

Fejlfinding 68

Vedligeholdelsesskema 69

TEKNISKE DATA

Tekniske data 70

Sværd- og kædekombinationer 71

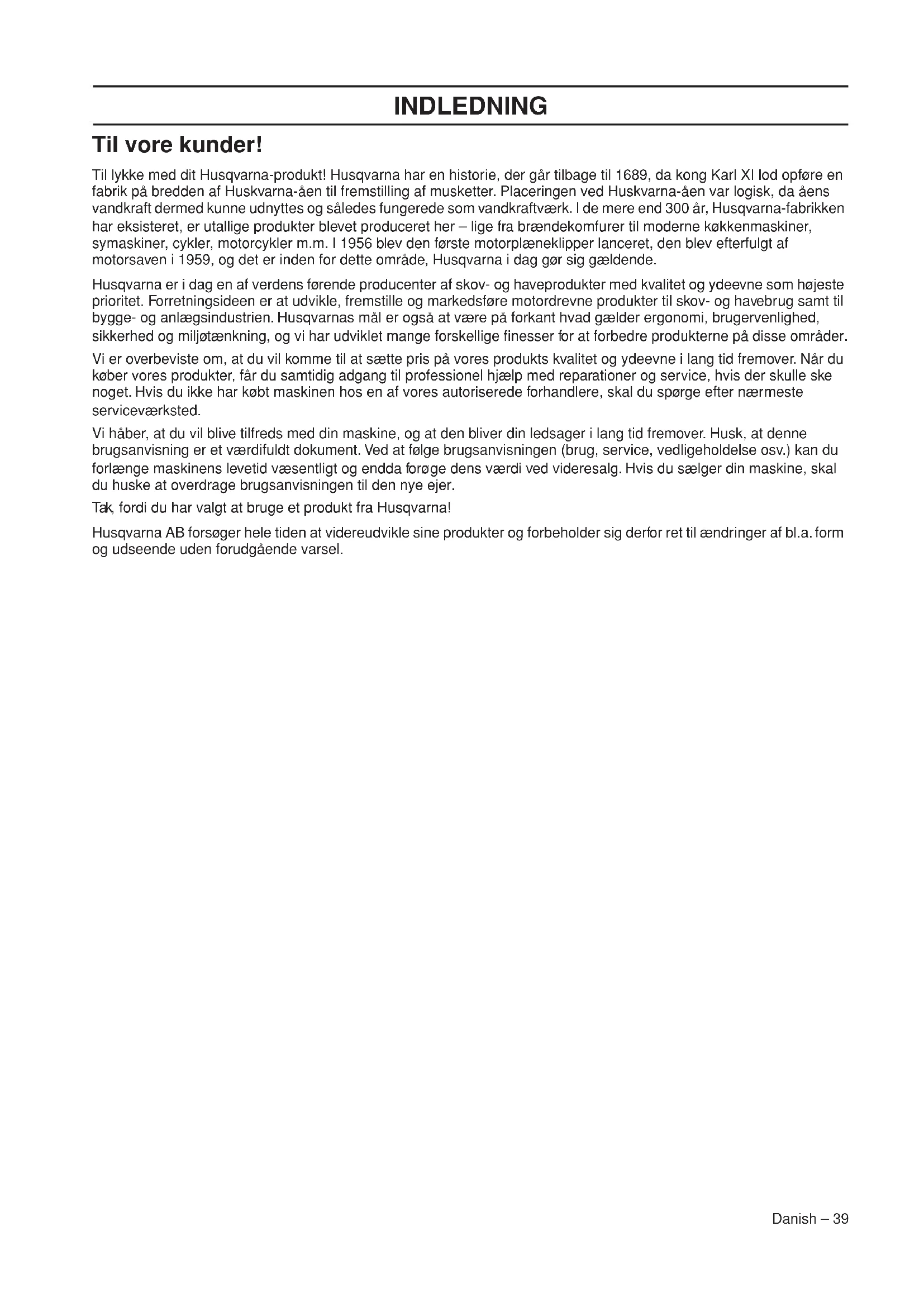

Tillykke med dit Husqvarna-produkt! Husqvarna har en historie, der går tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-ån til fremstilling af musketter. Placeringen ved Huskvarna-ån var logisk, da åns vandkraft dermed kunne udnyttes og således fungerede som vandkraftværk. I de mere end 300 år, Husqvarna-fabrikken har eksisteret, er utallige produkter blevet produceret her - lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykler, motorcykler m.m. I 1956 blev den første motorplæneklipper lanceret, den blev efterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende.

Husqvarna er i dag en af verdens førende producenter af skov- og haveprodukter med kvalitet og ydeevne som højeste prioritet. Forretningsideen er at udvikle, fremstille og markedsføre motordrevne produkter til skov- og havebrug samt til bygge- og anlægsindustrien. Husqvarnas mål er også at være på forkant hvad angår ergonomi, brugervenlighed, sikkerhed og miljøtænkning, og vi har udviklet mange forskellige finesser for at forbedre produkterne på disse områder.

Vi er overbeviste om, at du vil komme til at sætte pris på vores produkters kvalitet og ydeevne i lang tid fremover. Når du køber vores produkter, får du samtidig adgang til professionel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har købt maskinen hos en af vores autoriserede forhandlere, skal du spørge efter nærmeste serviceværksted.

Vi håber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, at denne brugsanvisning er et værdifuldt dokument. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænge maskinens levetid væsentligt og endda øge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer.

Tak, fordi du har valgt at bruge et produkt fra Husqvarna!

Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel.

HVAD ER HVAD?

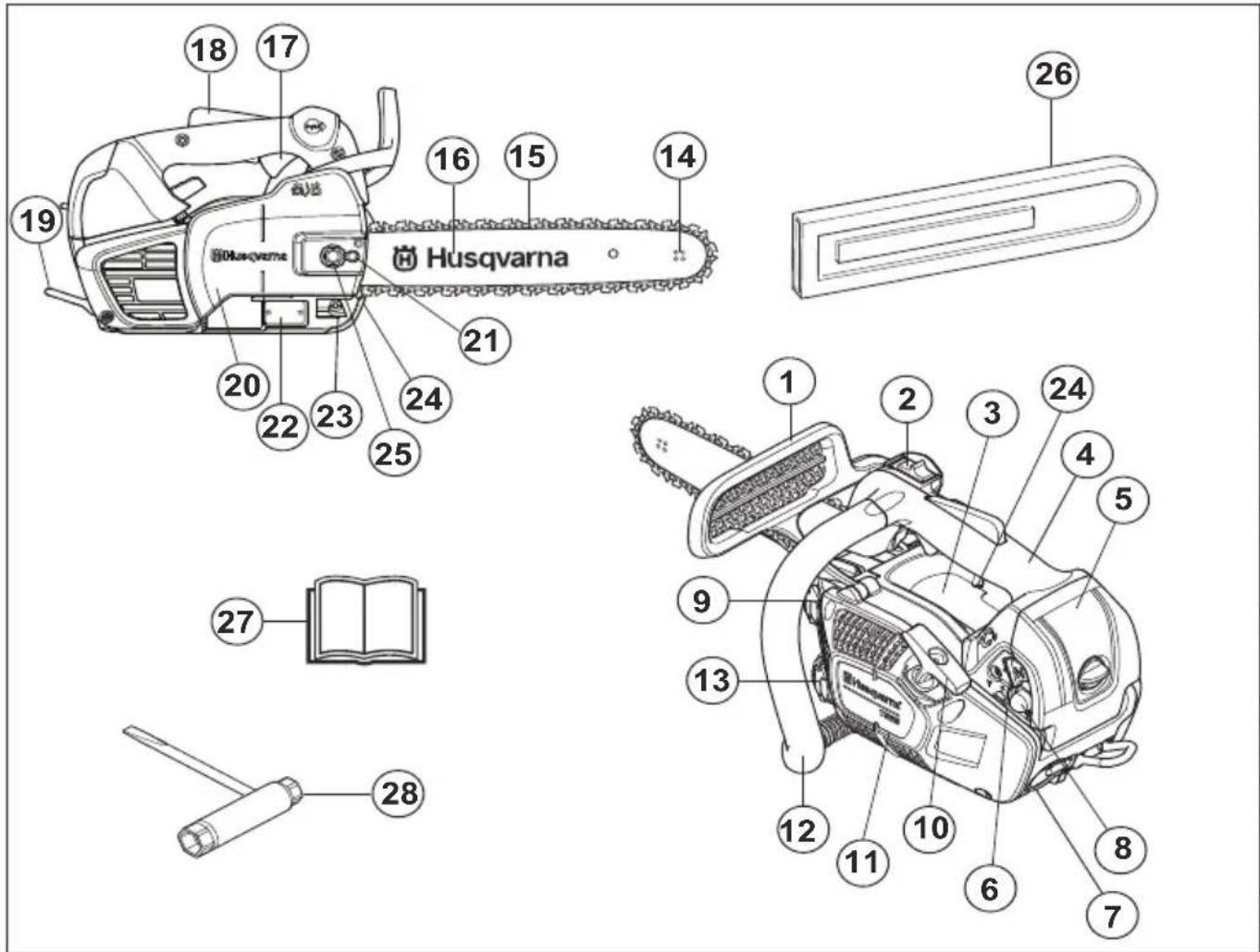

Hvad er hvad på motorsaven?

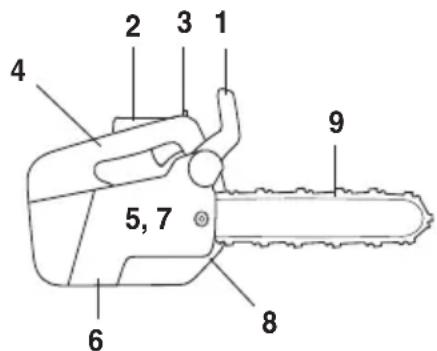

1. Kastbeskyttelse 2. Stopknap 3. Informations- og advarselsmærkat 4. Tophåndtag 5. Filterdæksel 6. Choker 7. Rebound 8. Brændstofpumpe 9. Brændstoftank 10. Starthåndtag 11. Startaggregat 12. Forreste håndtag 13. Kædeolietank 14. Næsehjul

15. Savkæde 16. Sværd 17. Gasregulering 18. Gasreguleringslås 19. Sele 20. Koblingsdæksel 21. Kædespændingsskrue 22. Produkt- og serienummerskilt 23. Kædefanger 24. Indstillingsskrue, oliepumpe 25. Sværdmøtrik 26. Sværdbeskyttelse 27. Brugsanvisning 28. Kombination

GENERELLE SIKKERHEDSINSTRUKTIONER

Forberedelser, inden en ny motorsav tages i brug

• Læs brugsanvisningen omhyggeligt igennem.
• Kontroller skæreudstyrets montering og justering. Se instruktionerne i afsnittet Montering. Tank motorsaven op, og begynd. Se anvisningerne i afsnittene Brændstofhåndtering og Start og stop.

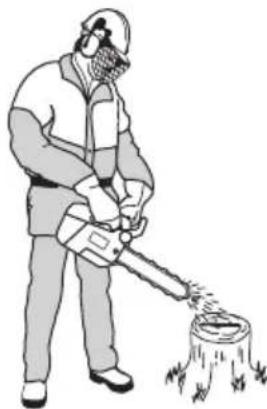

• Brug ikke motorsaven, før en tilstrækkelig mængde kædesmøreolie har nået savkæden. Se instruktionerne i afsnittet Smøring af skæreudstyr.
• Langvarig eksponering for støj kan medføre permanente høreskader. Brug derfor altid godkendt høreværn.

ADVARSEL! Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

ADVARSEL! En motorsav kan være et farligt redskab, som kan forårsage alvorlige, ja endog livstruende skader, hvis den bruges forkert eller uforsigtigt. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

ADVARSEL! Lyddaemperen indeholder kemikalier, som kan være kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddaemperen bliver beskadiget.

ADVARSEL! Langvarig indånding af motorens udstødningsgas, kædeolie og støv fra savspåner kan være sundhedsskadelig.

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

Vigtigt

VIGTIGT!

Denne motorsav til vedligeholdelse af træer er beregnet til beskæring og topkapning af stående trækroner.

Brug kun det sværd/den savkædekombination, der er anbefalet i afsnittet Tekniske data.

National lovgivning kan lægge begrænsninger på brugen af maskinen.

Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.

Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".

Foretag aldrig ændringer på maskinen, så den ikke længere svarer til originaludførelsen, og undlad at bruge maskinen, hvis den ser ud til at være blevet ændret af andre.

Brug aldrig en maskine, som er behæftet med fejl. Følg sikkerhedskontrol-, vedligeholdelses- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se anvisningerne under overskriften Vedligeholdelse.

Brug aldrig andet tilbehør end det, som er anbefalet i denne brugsanvisning. Se instruktionerne i afsnittene Skæreudstyr og Tekniske data.

BEMÆRK! Anvend altid sikkerhedsbriller og ansigtsværn for at reducere risikoen for skader fra genstande, der slynges ud. En motorsav kan slynge genstande såsom savspåner, små træstykker etc. ud med stor kraft. Dette kan medføre alvorlig skade, især på øjnene.

ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.

ADVARSEL! Forkert skæreudstyr eller et forkert sværd/en forkert kædekombination øger risikoen for kast! Brug kun det sværd/den savkædekombination, der er anbefalet, og følg filningsanvisningerne. Se anvisningerne i afsnittet Tekniske data.

GENERELLE SIKKERHEDSINSTRUKTIONER

Brug altid din sunde fornuft

Det er ikke muligt at tage højde for alle de situationer, du kan tænkes at komme ud for, når du bruger en motorsav. Udvis derfor altid forsigtighed, og brug din sunde fornuft. Undgå situationer, som du ikke synes, du er tilstrækkeligt kvalificeret til. Hvis du stadig føler dig usikker med hensyn til fremgangsmåden, efter at du har læst anvisningerne, skal du kontakte en ekspert, før du fortsætter. Du er velkommen til at kontakte din forhandler eller os, hvis du har spørgsmål til brugen af motorsaven. Vi står altid til disposition og giver råd, som kan hjælpe dig med at anvende motorsaven på en bedre og mere sikker måde.

Der udføres løbende arbejde med henblik på at forbedre design og teknik - forbedringer, som øger sikkerheden og effektiviteten. Besøg din forhandler jævnligt for at se de nyheder, som du kan få glæde af.

Personligt beskyttelsesudstyr

ADVARSEL! De fleste ulykker med motorsave sker, når savkæden rammer brugeren. Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

BEMÆRK! Anvend aldrig en motorsav ved at holde den i en hånd. Man kan ikke håndtere en motorsav på sikker vis med en hånd; du kan save dig selv. Hav altid et fast, sikkert greb om håndtagene med begge hænder.

• Beskyttelseshjelm (godkendt i henhold til EN 12492) Høreværn Beskyttelsesbriller eller ansigtsværn
• Handsker med gennemsavningsbeskyttelse
• Bukser med gennemsavningsbeskyttelse
• Benyt passende beskyttelse til armene. Støvler med gennemsavningsbeskyttelse, stålneser og skridsikre såler
• Forbindingskasse skal altid findes i nærheden.
• Brandslukker og spade

Beklædningen bør i øvrigt være tætsiddende, dog uden at hæmme din bevægelsesfrihed.

VIGTIGT! Der kan komme gnister ud af lyddæmperen, sværdet, kæden og andre kilder. Hav altid værktøj til brandslukning inden for rækkevidde, når du bruger save. På den måde er du med til at forebygge skovbrand.

Denne motorsav med tophåndtag er udviklet specifikt til beskæring og pleje oppe i træer. På grund af håndtagets specielle kompakte udformning (grebene sidder tæt på hinanden) er risikoen for at miste kontrollen over saven større. Derfor bør disse specielle motorsave kun benyttes til arbejde i træer af personer, som har uddannelse i særlige beskærings- og arbejdsteknikker, og som benytter passende sikring (liftkurv, tove, sikkerhedssele). Almindelige motorsave (med grebene længere fra hinanden) anbefales til alle andre former for savearbejde på jorden.

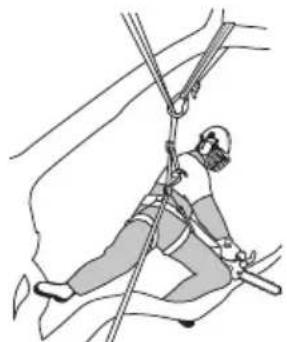

ADVARSEL! Arbejde i træer kræver brug af særlige save- og arbejdsteknikker, som skal overholdes for at mindske den forøgede risiko for personskade. Arbejd aldrig oppe i et træ, medmindre du har modtaget specifik, professionel undervisning i sådant arbejde, herunder undervisning i brug af sikkerheds- og andet klatreudstyr som f.eks. seler, tove, bælter, klatrejern, lasehager, karabinhager osv.

Maskinens sikkerhedsudstyr

I dette afsnit kan du læse om maskinens sikkerhedsdele og deres funktion. Du kan finde oplysninger om kontrol og vedligeholdelse i afsnittet Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr. Se anvisningerne i afsnittet Hvad er hvad? for at se, hvor disse dele sidder på din maskine.

Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted.

GENERELLE SIKKERHEDSINSTRUKTIONER

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Sikkerhedsudstyret skal kontrolleres og vedligeholdes. Se anvisningerne i afsnittet Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr. Hvis maskinen ikke klarer alle kontroller, skal du kontakte serviceværkstedet for at få den repareret.

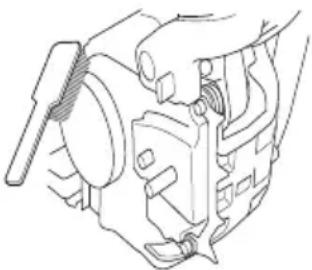

Kædebrems med kastbeskyttelse

Motorsaven er forsynet med en kædebrems, der er konstrueret til at standse savkæden i tilfælde af kast. En kædebrems reducerer risikoen for ulykker, men det er kun dig som bruger, der kan forhindre dem.

Vær forsigtig ved anvendelse, og sørg for, at sværdets kastrisikoområde aldrig kommer i kontakt med et objekt.

• Kædebremsen (A) aktiveres enten manuelt (med venstre hånd) eller ved hjælp af træghedsfunktionen. Kastbeskyttelsen (B) aktiveres, når den føres fremad.

Denne bevægelse aktiverer en fjederspændt mekanisme, som spænder bremsebåndet (C) rundt om motorens kædeadrivsystem (D) (koblingstromlen).

• Kastbeskyttelsen er ikke kun konstrueret med henblik på en aktivering af kædebremsen. En anden meget vigtig funktion er, at den reducerer risikoen for, at

venstre hånd skal ramme savkæden, hvis man mister grebet om det forreste håndtag.

• Kædebremsen skal være aktiveret, når motorsaven startes, så kæden ikke roterer.

• Brug kædebremsen som 'parkeringsbremse', når du starter saven eller flytter den over kortere afstand, så der ikke opstår ulykker, hvor brugeren og omgivelserne kan komme i kontakt med savkæden, mens den kører.

• Kædebremsen frikobles ved at kastbeskyttelsen føres bagud, mod det forreste håndtag.

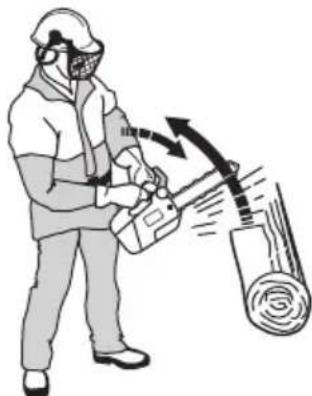

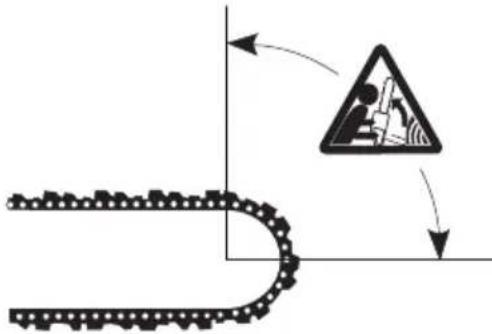

Kast kan være hurtige og meget voldsomme. De fleste kast er små og resulterer ikke altid i, at kædebremsen aktiveres. Ved sådanne kast gælder

GENERELLE SIKKERHEDSINSTRUKTIONER

det om at holde motorsaven i et fast greb og ikke slippe det.

• Om kædebremsen aktiveres manuelt eller via inertifunktionen, bestemmes af, hvor voldsomt kastet er, samt hvor motorsaven befinder sig i forhold til det objekt, sværdets kastrisikoområde er kommet i kontakt med.

Ved voldsomme kast og i tilfælde, hvor sværdets kastrisikoområde befinder sig så langt væk fra brugeren som muligt, aktiveres kædebremsen af via kædebremsens modvægt (inerti) i kastretningen.

Ved mindre voldsomme kast eller i arbejdssituationer, hvor kastrisikoområdet befinder sig nærmere brugeren, aktiveres kædebremsen manuelt via venstre hånd.

• Når motorsaven er i fældestilling, er venstre hånd anbragt, så du ikke kan aktivere kædebremsen manuelt. Når du bruger dette greb, dvs. når venstre hånd er placeret, så den ikke kan påvirke kastbeskyttelsens bevægelse, kan kædebremsen kun aktiveres via inertifunktionen.

Vil min hånd altid aktivere kædebremsen i tilfælde af kast?

Nej. Der kræves en vis kraft for at føre kastbeskyttelsen fremad. Hvis din hånd kun lige rører ved kastbeskyttelsen eller glider hen over den, er det muligvis ikke tilstrækkeligt til at udløse kædebremsen. Du skal altid holde godt fast om motorsavens håndtag, når du arbejder. Hvis du gør det og oplever et kast, slipper du muligvis aldrig hånden om det forreste håndtag og aktiverer dermed ikke kædebremsen, eller også aktiveres kædebremsen først, når saven har kørt rundt et stykke tid. I en sådan situation kan det forekomme, at kædebremsen ikke kan stoppe kæden, før den rammer dig.

Der forekommer også visse arbejdstillinger, som gør, at din hånd ikke kan nå kastbeskyttelsen og dermed aktivere kædebremsen, for eksempel når saven holdes i fældestilling.

Vil træghedsaktiveringen af kædebremsen altid forekomme, hvis der indtræder et kast?

Nej. For det første skal bremsen fungere. For det andet skal kastet være tilstrækkeligt kraftigt til at aktivere kædebremsen. Hvis kædebremsen er for følsom, aktiveres den konstant, hvilket besværer arbejdet.

Beskytter kædebremsen mig konstant mod skader i tilfælde af kast?

Nej. For det første skal bremsen fungere for at give den tilsigtede beskyttelse. For det andet skal bremsen aktiveres som beskrevet ovenfor, så savkæden standses i tilfælde af kast. For det tredje kan kædebremsen aktiveres, men hvis sværdet befinder sig for tæt på dig, kan det forekomme, at bremsen ikke tager farten af kæden og standser den, før motorsaven rammer dig.

Det er kun dig, der kan eliminere kast og tilsvarende risici ved at anvende en korrekt arbejdsteknik.

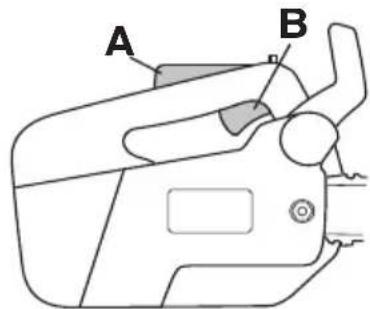

Gasreguleringslås

Gasreguleringslåsen er beregnet til at forhindre utilsigtet brug af gasreguleringen. Når du trykker gasreguleringslåsen ned (A) (f.eks. når du holder om håndtaget) frigøres gasreguleringen (B). Når du slipper håndtaget, vender gasreguleringslåsen og gasreguleringen tilbage til deres udgangsstillinger. Dette design låser gasreguleringen i tomgang.

GENERELLE SIKKERHEDSINSTRUKTIONER

Kædefanger

Kædefangeren er konstrueret til at opfange en afhoppet eller knækket kæde. Disse hændelser undgås i de fleste tilfælde ved en korrekt kædespænding (se instruktionerne i afsnittet Montering) samt en korrekt vedligeholdelse og service af sværd og kæde (se instruktionerne i afsnittet Generelle arbejdsinstruktioner).

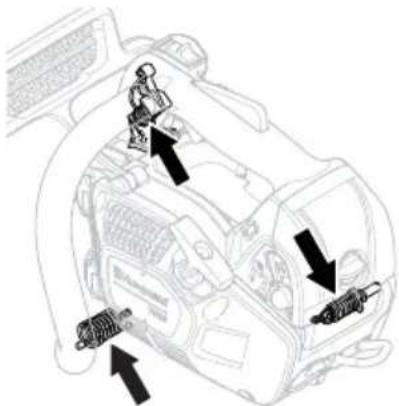

Din maskine er udstyret med et vibrationsdæmpningssystem, som er konstrueret med henblik på at give en så vibrationsfri og behagelig brug som muligt.

Maskinens vibrationsdæmpningssystem reducerer overførslen af vibrationer mellem motorenheden/ skæreudstyret og maskinens håndtagsenhed.

Motorsavens krop, inklusive skæreudstyr, hænger i håndtagsenheden via de såkaldte vibrationsdæmpningselementer.

Savning i en hård træsort (de fleste løvtræer) giver flere vibrationer end savning i en blød træsort (de fleste

nåletræer). Savning med sløvt eller forkert skæreudstyr (forkert type eller forkert fil) øger vibrationsniveauet.

ADVARSEL! Overeksponering for vibrationer kan medføre kredsløbsforstyrrelser eller skader på nervesystemet hos personer med kredsløbsforstyrrelser. Hvis du oplever fysiske symptomer, som kan relateres til overeksponering for vibrationer, skal du straks søge læge. Som eksempler på sådanne symptomer kan nævnes følelsesløshed, manglende følesans, 'kildren', 'stikken', smerte, manglende eller reduceret styrke, forandringer i hudens farve eller i dens overflade. Disse symptomer opleves almindeligvis i fingre, hænder eller håndled. Symptomerne kan forværres i koldt vejr.

Stopkontakt

Stopkontakten skal bruges til at slukke for motoren.

Lydpotte

Lydpotten er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren.

I områder med varmt og tørt klima kan risikoen for antændelse af brandbart materiale være overhængende.

ADVARSEL! Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!

BEMÆRK! Lydpotten bliver meget varm både under og efter brug. Dette gælder også ved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved håndtering i nærheden af brandfarlige emner og/eller gasser.

GENERELLE SIKKERHEDSINSTRUKTIONER

ADVARSEL! Brug aldrig en motorsav uden lydpotte eller med defekt lydpotte. En defekt lydpotte kan forøge lydniveauet og brandrisikoen markant. Hav altid brandslukningsudstyr inden for rækkevidde.

Skæreudstyr

Dette afsnit behandler, hvordan du med korrekt vedligeholdelse og ved brug af korrekt type skæreudstyr:

• Reducerer maskinens kasttilbøjelighed.
• Reducerer forekomsten af savkædeafhop samt savkædebrud.
• Bevarer en optimal skarphed.
• Forlænger skæreudstyrets levetid.
• Forebygger forøgelse af vibrationsniveauet.

Grundregler

• Brug kun det skæreudstyr, vi anbefaler! Se anvisningerne i afsnittet Tekniske data.

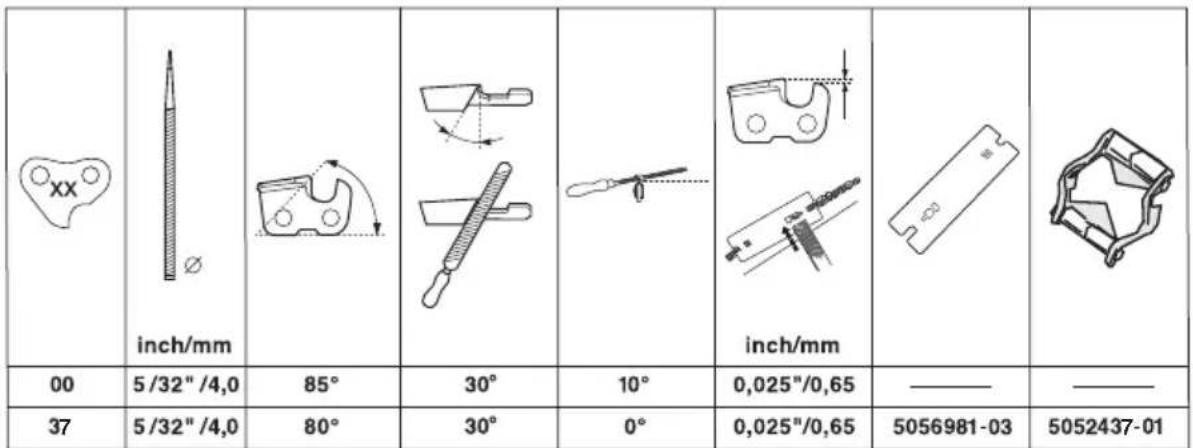

• Hold savkædens skæretænder godt og korrekt filede! Følg vores instruktioner, og brug anbefalet fileholder. En forkert filet eller beskadiget savkæde øger risikoen for ulykker.

• Hold korrekt rytterhøjde! Følg vores instruktioner, og brug det anbefalede ryttermål. Hvis ryttermålet er for stort, øges risikoen for kast!

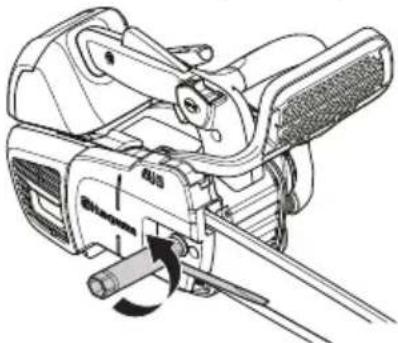

• Hold kæden stram! En utilstrækkeligt strammet kæde øger risikoen for kædeafhop og øger sliddet på sværd, savkæde og savkædedrivhjul.

• Hold skæreudstyret velsmurt og korrekt vedligeholdt! Utilstrækkelig smøring af

savkæden øger risikoen for savkædebrud og øger sliddet på sværd, savkæde og savkædedrivhjul.

Kast-reducerende skæreudstyr

ADVARSEL! Forkert skæreudstyr eller et forkert sværd/en forkert kædekombination øger risikoen for kast! Brug kun det sværd/den savkædekombination, der er anbefalet, og følg filningsanvisningerne. Se anvisningerne i afsnittet Tekniske data.

Kast kan kun undgås ved, at du som bruger passer på, at sværdets kastrisikoområde aldrig kommer i kontakt med et objekt.

Ved at bruge skæreudstyr med en "indbygget" kastreduktion og ved at file og vedligeholde savkæden korrekt, kan effekten af et kast reduceres.

Sværd

Jo mindre næseradius, desto mindre kastrisiko.

Savkæde

En savkæde er opbygget af et antal forskellige led, som fås både i standard og i kastreduceret udførelse.

VIGTIGT! Ingen savkæder eliminerer risikoen for kast.

ADVARSEL! Enhver berøring af en roterende savkæde kan forårsage meget alvorlige skader.

Nogle udtryk, som specificerer sværd og savkæde

For at bevare alle sikkerhedsdele på skæreudstyret bør du udskifte slidte og defekte sværd- og kædekombinationer med et sværd og en kæde, som Husqvarna anbefaler. Se anvisningerne under afsnittet Tekniske data for at få yderligere oplysninger om de sværd- og kædekombinationer, vi anbefaler.

Sværd

Længde (tommer/cm)

• Antal tænder i næsehjulet (T).

GENERELLE SIKKERHEDSINSTRUKTIONER

• Savkædedeling (=pitch) (tommer). Sværdets og motorsavens kædehjul skal være tilpasset afstanden mellem drivleddene.

• Antal drivled (stk.). Hver sværdlængde giver i kombination med savkædedelingen og antallet af tænder i næsehjulet et bestemt antal drivled.

• Sværdsporbredde (tommer/mm). Sværdsporets bredde skal være tilpasset savkædens drivledsbredde.

• Savkædeoliehul og hul til kædestrammertap. Sværdet skal være tilpasset motorsavens konstruktion.

Savkæde

• Savkædedeling (=pitch) (tommer)

Filning og justering af ryttermål på savkæde

Generelt angående filing af en skæretand

• Sav aldrig med en sløv savkæde. Tegn på en sløv savkæde er, at du er nødt til at trykke skæreudstyret ned gennem træet, og at træspånerne er meget små. En meget sløv savkæde giver slet ingen træspåner. Det eneste resultat bliver savsmuld.
• En skarp savkæde æder sig selv gennem træet og giver træspåner, som er store og lange.

Den savende del af en savkæde kaldes et skæreled og består af en skæretand (A) og en rytter (B). Højdeafstanden mellem disse bestemmer skæredybden.

Ved filing af en skæretand er der fire mål at tage hensyn til

1. Filevinkel

2. Støttevinkel

GENERELLE SIKKERHEDSINSTRUKTIONER

3. Filestilling

4. Rundfilsdiameter

Det er meget svært at file en savkæde korrekt uden hjælpemidler. Derfor anbefaler vi, at du bruger vores fileholder. Den sikrer, at savkæden files, så den giver optimal kast-reduktion og skærekapacitet.

Se anvisningerne i afsnittet Tekniske data for at få oplysninger om, hvilke data der gælder ved filing af din motorsavs savkæde.

ADVARSEL! Følgende fejl ved filingen øger savkædens kasttilbøjelighed i betydelig grad.

Filning af skæretand

Til filing af skæretand kræves en rundfil og en fileholder. Se i afsnittet Tekniske data for at få oplysninger om, hvilken rundfilsdiameter og hvilken fileholder der anbefales til din motorsavs savkæde.

• Kontroller, at savkæden er stram. En utilstrækkelig stramning medfører, at savkæden bliver ustabil i siden, hvilket gør en korrekt filing svær.

Fil altid fra skæretandens inderside og udad. Tryk ikke hårdt på filen på returtrækket. Fil altid tænderne på

den ene side først, og vend derefter motorsaven, og fil den anden sides tænder.

Fil på en sådan måde, at alle tænder bliver lige lange. Når der kun er 4 mm (5/32") tilbage af skæretandens længde, er savkæden slidt ned og skal smides væk.

min 4 mm (5/32")

Generelt angående justering af ryttermål

• Ved filing af skæretanden mindskes rytterhøjden (=skæredybden). For at bevare en maksimal skærekapacitet skal ryttermålet sænkes til anbefalet niveau. Se anvisningerne i afsnittet Tekniske data for at få oplysninger om, hvor stort ryttermålet skal være på din motorsavs savkæde.

ADVARSEL! Hvis ryttermålet er for stort, øges savkædens kasttilbøjelighed!

Justering af ryttermål

Når ryttermålet justeres, skal skæretænderne være nyfilede. Vi anbefaler, at ryttermålet justeres efter hver tredje savkædefiling. BEMÆRK! Denne anbefaling forudsætter, at skæretændernes længde ikke er blevet filet unormalt ned.

• Ved justering af rytterhøjden kræves en fladfil og et ryttermål. Vi anbefaler, at du anvender vores slibeskala, så du er sikker på at få de korrekte ryttermål og den rigtige vinkel på rytteren.

GENERELLE SIKKERHEDSINSTRUKTIONER

• Læg slibeskalaen over savkæden. Du kan finde yderligere oplysninger om brug af slibeskalaen på pakken. Læg fladfilen over den overskydende del af rytteren, og fil overskuddet væk. Rytterhøjden er korrekt, når der ikke føles nogen modstand, når filen trækkes over slibeskalaen.

Stramning af savkæden

ADVARSEL! En utilstrækkeligt strammet savkæde kan resultere i savkædeafhop, hvilket kan forårsage alvorlige, ja endog livsfarlige personskader.

Jo mere du bruger en savkæde, desto længere bliver den. Det er vigtigt, at man justerer skæreudstyret i takt med denne forandring.

Savkædestramningen skal kontrolleres efter hver tankning. BEMÆRK! En ny savkæde kræver en indkøringsperiode, hvor man skal kontrollere savkædestramningen oftere.

Generelt gælder det, at man skal stramme savkæden så meget som muligt, men ikke mere end at den let kan trækkes rundt med hånden.

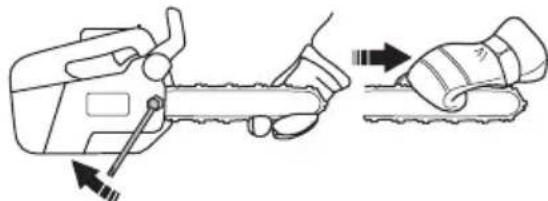

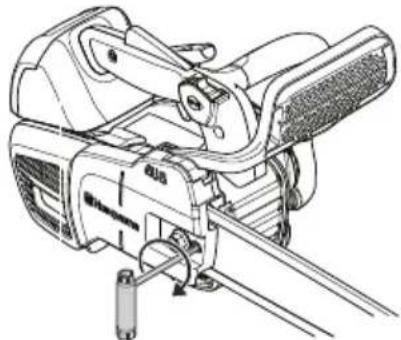

• Løsn sværdmøtrikken, som låser koblingsdækslet/kædebremsen. Brug kombinationsnøglen.

• Løft sværdspidsen op, og stram savkæden ved at spænde savkædestrammerskruen ved hjælp af

kombinationsnøglen. Stram savkæden, indtil den ikke længere hænger slapt ned på sværdets underside.

• Brug kombinationsnøglen, og spænd sværdmøtrikken, samtidig med at du holder sværdspidsen op. Kontroller, at savkæden let kan trækkes rundt ved håndkraft, og at den ikke hænger ned på sværdets underside.

På vores motorsavsmodeller er savkædestrammerskruen placeret forskellige steder. Se anvisningerne i afsnittet "Hvad er hvad?" for at få oplysninger om, hvor den sidder på din model.

Smøring af skæreudstyr

ADVARSEL! Utilstrækkelig smøring af skæreudstyret kan resultere i savkædebrud, hvilket kan medføre alvorlige, ja endog livsfarlige personskader.

Savkædeolie

En savkædeolie skal have en god vedhæftning til savkæden samt en god flydeevne, uanset om det er varm sommer eller kold vinter.

Som motorsavsproducent har vi udviklet en optimal savkædeolie, som i kraft af dens vegetabilske basis desuden er biologisk nedbrydelig. Vi anbefaler, at du bruger vores olie for at opnå en maksimal levetid både for savkæden og for miljøet. Hvis du ikke kan få fat i vores savkædeolie, anbefales almindelig savkædeolie.

Brug aldrig spildolie! Den er skadelig både for dig, maskinen og miljøet.

VIGTIGT! Hvis du anvender vegetabilsk savkædeolie, skal du afmontere og rengøre sværdbeskyttelsen og savkæden inden langtidsopbevaring. I modsat fald er der risiko for, at savkædeolien oxiderer, så savkæden bliver sløv, og sværdets næsehjul går trægt.

GENERELLE SIKKERHEDSINSTRUKTIONER

Påfyldning af savkædeolie

• Alle vores motorsavsmodeller har automatisk savkædesmøring. En del af modellerne kan også fås med justerbar olietilførsel.

• Savkædeolietanken og brændstoftanken er dimensionerede, så brændstoffet slipper op før savkædeolien.

Denne sikkerhedsfunktion forudsætter dog, at man bruger korrekt savkædeolie (en for tynd og letflydende olie tømmer savkædeolietanken, inden brændstoffet slipper op) samt at man følger vores anbefalinger vedrørende skæreudstyr (et for langt sværd kræver mere kædeolie).

Kontrol af savkædesmøring

Ret sværdspidsen mod et fast, lyst objekt i en afstand af ca. 20 cm (8 tommer). Efter 1 minuts kørsel på 3/4 gas skal man kunne se et tydeligt oliespor på det lyse objekt.

Hvis savkædesmøringen fungerer:

• Kontroller, at sværdets savkædeoliekanal er åben. Rens den om nødvendigt.

• Kontroller, at sværdsporet er rent. Rens det om nødvendigt.

• Kontroller, at sværdets næsehjul går let, og at næsehjulets smørehul er åbent. Rens og smør om nødvendigt.

Hvis savkædesmøringen ikke fungerer, efter at ovennævnte kontroller og tilhørende foranstaltninger er gennemført, skal du kontakte dit serviceværksted.

Kædedrivhjul

Koblingstromlen er forsynet med et spur-drivhjul (kædedrivhjulet er fastloddet på tromlen).

Kontroller regelmæssigt slitagegraden på kædedrivhjulet. Udskift det, hvis det er unormalt slidt. Kædedrivhjulet skal udskiftes ved hver udskiftning af savkæden.

GENERELLE SIKKERHEDSINSTRUKTIONER

Slitagekontrol af skæreudstyr

Kassér savkæden, hvis den viser et eller flere af ovenstående tegn.

Vi anbefaler, at du bruger en ny savkæde til at måle, hvor slidt din savkæde er.

Når der kun er 4 mm tilbage af skæretandens højde, er savkæden slidt og skal kasseres.

Sværd

Kontroller regelmæssigt:

Hvis der dannes ujævnheder på sværdets ydre sider, file dem væk om nødvendigt.

Hvis sværdsporet er unormalt slidt, skal sværdet udskiftes.

Hvis sværdnæsen er unormalt eller ujævnt slidt. Hvis der er dannet en "fordybning", hvor sværdnæsens radius slutter på sværdets underside, har du kørt med utilstrækkeligt opstrammet savkæde.

For at opnå maksimal levetid bør sværdet vendes dagligt.

ADVARSEL! De fleste ulykker med motorsave sker, når savkæden rammer brugeren.

Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".

Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til. Se instruktionerne i afsnittene Personligt beskyttelsesudstyr, Kastforebyggende foranstaltninger, Skæreudstyr og Generelle arbejdsinstruktioner.

Undgå situationer, hvor der foreligger kastrisiko. Se instruktionerne i afsnittet Maskinens sikkerhedsudstyr.

Brug anbefalet skæreudstyr, og kontroller dets tilstand. Se instruktionerne i afsnittet Tekniske data og Generelle sikkerhedsinstruktioner.

Kontroller funktionen af motorsavens sikkerhedsdetaljer. Se instruktionerne i afsnittet Generelle arbejdsinstruktioner og Generelle sikkerhedsinstruktioner.

Anvend aldrig en motorsav ved at holde den i en hånd. Du kan ikke håndtere motorsaven sikkert med en hånd. Hav altid et fast, sikkert greb om håndtagene med begge hænder.

MONTERING

Montering af sværd og kæde

ADVARSEL! Ved al håndtering af kæden skal der bruges handsker.

• Kontroller, at kædebremsen ikke er i udløst stilling ved at føre kædebremsens kastbeskyttelse mod den forreste håndtagsbøjle.

• Skru sværdmøtrikken af, og fjern koblingsdækslet (kædebremsen). Sørg for, at justeringsmekanismen til kædestrammeren er i den bageste position. Monter sværdet over sværdbolten og find justeringsmekanismen til kædestrammeren i udskæringen i sværdet.

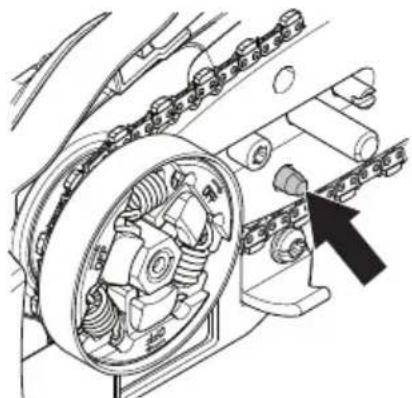

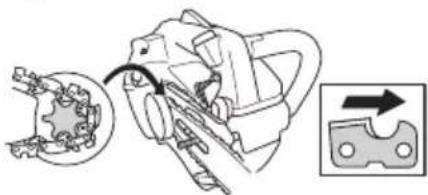

• Placer kæden over drivhjulet og i sværdsporet. Begynd på sværdets overside.

• Kontroller, at æggene på skæreleddene peger fremad på sværdets overside.
• Kontroller, at kædens drivled passer til kædedrivhjulet, og at kæden ligger lige i sværdsporet. Monter koblingsdækslet (kædebremsen), og spænd sværdmøtrikken med fingrene.
• Spænd kæden ved at bruge kombinationsnøglen til at skrue kædestrammerskruen med uret. Kæden skal strammes til, så den ikke hænger slapt ned på

sværdets underside. Se anvisningerne i afsnittet Stramning af savkæden.

Kæden er korrekt spændt, når den ikke hænger løst på sværdets underside og stadig kan trækkes rundt ved håndkraft. Spænd sværdmøtrikken fast med kombinationsnøglen, samtidig med at sværdspidsen holdes op.

• På en ny kæde skal kædestramningen kontrolleres ofte, indtil kæden er kørt til. Kontroller kædestramningen regelmæssigt. Korrekt kæde betyder god skærekapacitet og lang levetid.

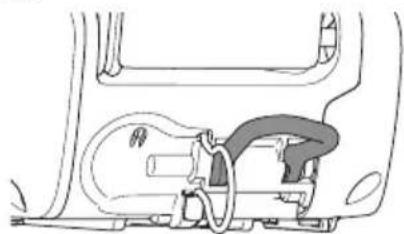

Montering af seleøjet

Motorsaven er udstyret med to øjer i bagenden af motorsavsafdækningen - et rebøje og et seleøje. Rebøjet er monteret fra fabrikken.

Seleøjet er ikke monteret fra fabrikken, men bruges af motorsavsoperatøren som en enkel metode til fastgøring af saven til et bælte eller en sele. Flere oplysninger findes i afsnittet Arbejdsteknikker.

Kontakt nærmeste serviceværksted for at få monteret et seleøje.

Montering af barkstøtte

En barkstøtte sælges som reservedel. Kontakt forhandlerens serviceafdeling.

Drivmiddel

Bemærk! Maskinen er forsynet med en totaktsmotor og skal altid anvendes med en blanding af benzin og totaktsolie. Det er vigtigt, at du nøje afmåler den oliemængde, der skal blandes, for at sikre et korrekt blandingsforhold. Ved blanding af små brændstofmængder påvirker selv små unøjagtigheder i oliemængden blandingsforholdet kraftigt.

ADVARSEL! Sørg for god luftventilation ved al brændstofhåndtering.

Benzin

• Brug blyfri eller blyholdig kvalitetsbenzin.
• Det lavest anbefalede oktantal er oktan 90 (RON). Hvis motoren køres på benzin med et lavere oktantal end oktan 90, kan der forekomme bankning. Dette medfører en højere motortemperatur og en øget lejebelastning, som kan forårsage alvorlige motorhavarier.
• Ved arbejde med kontinuerligt høje omdrejningstal (f.eks. ved kvistning) anbefales højere oktantal.

Husqvarna alkylatbenzin

Husqvarna anbefaler brugen af Husqvarna alkylatbenzin for det bedste resultat. Brændstoffet indeholder færre skadelige stoffer sammenlignet med almindeligt brændstof, hvilket reducerer skadelige udstødningsgasser. Brændstoffet giver lave mængder affaldsstoffer ved forbrænding, hvilket holder motordelene renere og optimerer motorens levetid. Husqvarna alkylatbenzin er ikke tilgængeligt på alle markeder.

Ethanolbrændstof

HUSQVARNA anbefaler kommercielt tilgængeligt brændstof med et ethanolindhold på maks. 10 %

Indkøring

Kørsel ved alt for høj hastighed i længere perioder ad gangen skal undgås i løbet af de første 10 driftstimer.

Totaktsolie

• For at opnå det bedste resultat og en optimal funktion skal HUSQVARNA's totaktsolie, som er specielt udviklet til vores luftafkølede totaktsmotorer, anvendes. Blandingsforhold 1:50 (2%). Hvis du ikke kan få fat i HUSQVARNA totaktsolie, kan man også bruge en anden totaktsolie af høj kvalitet, som er beregnet til luftafkølede motorer. Kontakt din forhandler angående valg af olie.
• Brug aldrig totaktsolie beregnet til vandafkølede udendørsmotorer, såkaldte outboardoil.
• Brug aldrig olie beregnet til firetaktsmotorer.

Benzin, liter Totaktsolie, liter
	2% (1:50)
50,10
10 0,20
150,30
20 0,40

Blanding

• Bland altid benzin og olie i en ren beholder, der er godkendt til benzin.
• Begynd altid med at hælde halvdelen af benzinen i. Hæld derefter al olien i. Bland (ryst) brændstofblandingen. Hæld den resterende mængde benzin i.
• Bland (ryst) brændstofblandingen omhyggeligt, inden maskinens brændstoftank fyldes.
• Bland ikke brændstof til mere end maks. 1 måneds behov.
• Hvis maskinen ikke bruges i længere tid, skal brændstoftanken tømmes og rengøres.

Kædeolie

• Til smøring anbefales en speciel olie (kædesmøreolie) med god vedhæftningsevne.

• Brug aldrig spildolie. Dette medfører skader på oliepumpen, sværdet og kæden.
• Det er vigtigt at bruge korrekt olietype i forhold til lufttemperaturen (passende viskositet).
• Lufttemperaturer under 0° C gør en del olier trægt flydende. Dette kan give overbelastning af oliepumpen med skader på pumpedele til følge.
• Kontakt dit serviceværksted ved valg af kædesmørolie.

BRÆNDSTOFHÅNDTERING

Tankning

ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand:

Stands motoren, og lad den afkøle nogle minutter før tankning.

Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.

Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder.

Spænd tankdækslet omhyggeligt efter tankning.

Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes.

Tør rent rundt om tankdækslet. Rens brændstof- og kædeolietanken regelmæssigt. Brændstoffilteret skal udskiftes mindst en gang årligt. Forureninger i tankene forårsager driftsforstyrrelser. Sørg for, at brændstoffet er godt blandet ved at ryste beholderen, inden tanken fyldes. Kædeolie- og benzintankens volumen er tilpasset efter hinanden. Fyld derfor altid kædeolie- og brændstoftanken op samtidigt.

ADVARSEL! Brændstof og brændstofdampe er meget brandfarlige. Vær forsigtig ved håndtering af brændstof og kædeolie. Tænk på brand-, eksplosions- og indåndingsrisici.

ADVARSEL! Udskift altid dæksler, der er beskadigede.

Brændstofsikkerhed

• Fyld aldrig brændstof på maskinen, når motoren kører. Sørg for god ventilation ved tankning og blanding af brændstof (benzin og totaktsolie).
• Flyt maskinen mindst 3 m væk fra tankningsstedet, inden du starter.

• Start aldrig maskinen:

1. Hvis du har spildt brændstof eller kædeolie på maskinen. Aftør al det spildte brændstof, og lad benzinresterne fordampe. 2. Hvis du har spildt brændstof på dig selv eller dit tøj, skift tøj. Vask de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe. 3. Hvis maskinen lækker brændstof. Kontrollér regelmæssigt for lækage fra tankdæksel og brændstofslanger.

ADVARSEL! Anvend aldrig en maskine med synlige skader på tændrørshætten og tændkablet. Der er risiko for gnistdannelse, der kan forårsage brand.

Opbevar motorsaven og brændstoffet, så en eventuel lækage og eventuelle dampe ikke risikerer at komme i nærheden af gnister og åben ild. F.eks. elmaskiner, elmotorer, elkontakter/afbrydere, varmeapparater eller lignende. - Ved opbevaring af brændstof skal særligt egnede og godkendte beholdere bruges. - Ved længere tids opbevaring og transport af motorsaven skal brændstof- og savkædeolietankene tømmes. Spørg på den nærmeste benzinstation, hvad du skal gøre med overskydende brændstof og savkædeolie. - Skæreudstyrets transportbeskyttelse skal altid være monteret under transport og opbevaring af maskinen, så du ikke kommer til at røre ved den skarpe kæde ved et uheld. Også en kæde, der ikke er i bevægelse, kan forårsage alvorlige skader på brugeren eller andre personer, som kommer i kontakt med den. - Fastgør maskinen under transport.

Langtidsopbevaring

Tøm brændstof- og olietankene på et sted med god udluftning. Opbevar brændstoffet i godkendte dunke på et sikkert sted. Montér sværdbeskyttelsen. Rengør maskinen. Se anvisningerne i afsnittet Vedligeholdelsesskema.

Sørg for, at maskinen er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring.

Start og stop

ADVARSEL! Inden start skal du være opmærksom på følgende:

Kædebremsen skal være aktiveret, når motorsaven startes, så kæden ikke roterer og forårsager skade.

Start ikke motorsaven uden at sværd, kæde og alle dæksler er monteret korrekt. Koblingen kan i modsat fald løsne sig og forårsage personskader.

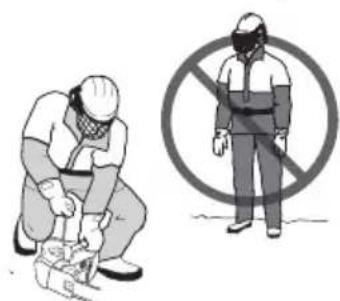

Placér maskinen på et stabilt underlag. Sørg for, at du står stabilt, og at kæden ikke kan gribe fat i noget.

Hvis det er nødvendigt at starte motorsaven oppe i træet, skal du først sætte dig ind i anvisningerne under overskriften Start af saven oppe i et træ i afsnittet Arbejdsteknikker.

Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet.

Langvarig indånding af motorens udstødningsgas, kædeolietåge og støv fra savspåner kan være sundhedsskadelig.

Start

Kædebremsen skal være aktiveret, når motorsaven startes. Aktiver bremsen ved at føre kastbeskyttelsen fremad.

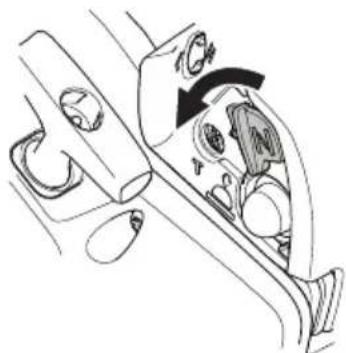

Kold motor

Brændstofpumpe: Tryk flere gange på spædepumpen, indtil blæren fyldes med brændstof. Det er ikke nødvendigt at fylde blæren helt.

Choker: Stil chokeren i chokestilling.

Grib om det forreste håndtag med venstre hånd, og pres motorsaven ned mod jorden. Grib om starthåndtaget med højre hånd, træk langsomt startsnoren ud, indtil der mærkes en modstand (starthagerne griber fat), og foretag derefter nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om hånden.

BEMÆRK! Træk ikke startsnoren helt ud, og slip heller ikke starthåndtaget fra udstrakt stilling. Dette kan give skader på maskinen.

Så snart motoren starter, hvilket kan høres ved en 'puff' lyd, skal chokerhåndtaget trækkes tilbage. Bliv ved med at trække kraftigt i startsnoren, indtil motoren starter.

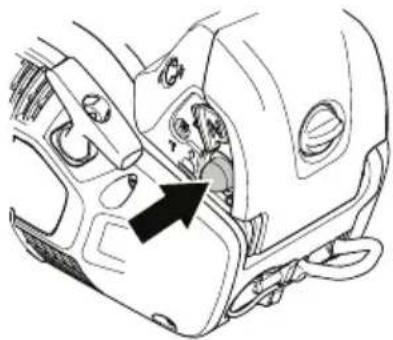

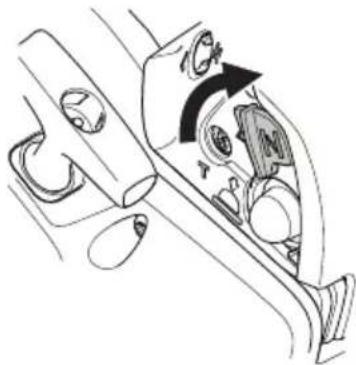

Varm motor

Brændstofpumpe: Tryk flere gange på spædepumpen, indtil blæren fyldes med brændstof. Det er ikke nødvendigt at fylde blæren helt.

Startgasstilling: Startgasstillingen aktiveres ved at flytte chokeren i chokerstilling og trække den tilbage igen.

Grib om det forreste håndtag med venstre hånd, og pres motorsaven ned mod jorden. Grib om starthåndtaget med højre hånd, og træk startsnoren langsomt ud, indtil der mærkes en modstand (starthagerne griber fat), og foretag derefter nogle hurtige og kraftige ryk, indtil motoren starter. Vikl aldrig startsnoren rundt om hånden.

BEMÆRK! Træk ikke startsnoren helt ud, og slip heller ikke starthåndtaget fra udstrakt stilling. Dette kan give skader på maskinen.

Startproceduren aktiverer en funktion, der indstiller motorens omdrejningstal over tomgangshastighed. Deaktiver denne funktion ved forsigtigt at trykke på gasreguleringen og slippe den. Motorens omdrejningstal vil falde til tomgang, og derved undgår du unødigt slid på koblingen og kædebremsen.

Bemærk! Sæt kædebremsen tilbage ved at føre kastbeskyttelsen (markeret "PULL BACK TO RESET") mod håndtagsbøjlen. Motorsaven er dermed klar til brug.

• Start aldrig motorsaven uden at sværd, savkæde og alle dæksler er monteret korrekt. Se instruktionerne i afsnittet Montering. Hvis sværd og kæde ikke er

• Kædebremsen skal være aktiveret i startfasen. Se anvisningerne i afsnittet Start og stop. Dropstart aldrig motorsaven. Denne metode er meget farlig, fordi det er let at miste kontrollen over motorsaven.

• Start aldrig maskinen indendørs. Vær bevidst om faren ved indånding af motorens udstødningsgasser.
• Hold øje med omgivelserne, og kontroller, at der ikke er nogen risiko for, at mennesker eller dyr kan komme i kontakt med skæreudstyret.

• Hold altid fast i motorsaven med begge hænder. Hold højre hånd på tophåndtaget og venstre hånd på det forreste håndtag. Alle brugere, både højre- og venstrehåndede, skal bruge dette håndgreb. Hold godt fast i motorsaven, så tommelfingrene og de øvrige fingre griber om håndtagene på motorsaven.

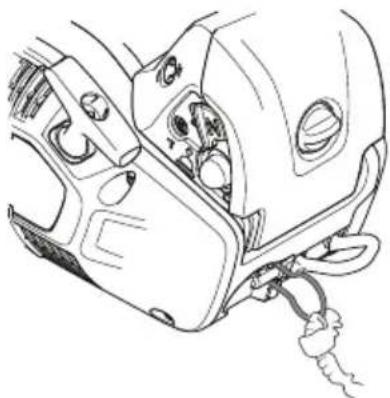

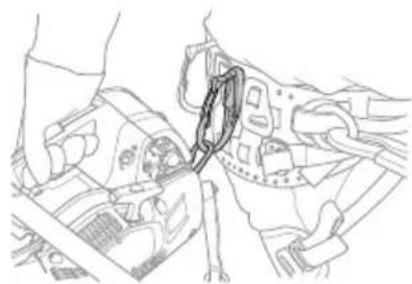

Start af saven oppe i træet

Når saven startes oppe i et træ, skal brugeren:

a) aktivere kædebremsen, før der startes. b) holde saven på enten venstre eller højre side af kroppen, når der startes:

På venstre side holdes saven med venstre hånd på det forreste håndtag, og saven stødes bort fra kroppen, mens startsnoren holdes i den anden hånd.

På højre side holdes saven med højre hånd på et af håndtagene, og saven stødes bort fra kroppen, mens startsnoren holdes i venstre hånd.

Kædebremsen skal altid være aktiveret, før en kørende sav sænkes i den tilhørende strop. Brugeren skal altid kontrollere, at saven har tilstrækkeligt brændstof, før der foretages vanskelige snit.

Stop

Motoren standses ved at anbringe stopknappen i stopstilling.

ADVARSEL! Oplysningerne vedr. arbejdsteknik i denne brugsanvisning anses ikke for ordentlig oplæring i at betjene denne motorsav til trævedligeholdelse. En motorsav til trævedligeholdelse må kun anvendes af uddannede operatører til træpleje! Brug uden korrekt oplæring kan resultere i alvorlige kvæstelser. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til!

Grundlæggende sikkerhedsregler

VIGTIGT! Dette afsnit behandler grundlæggende sikkerhedsregler for arbejde med motorsave. Informationen kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og praktisk erfaring. Når du kommer ud for en situation, som du er usikker på, skal du spørge en ekspert til råds. Henvend dig i din motorsavsforretning, på dit serviceværksted eller til en erfaren motorsavsbruger. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til!

Brugere bør aldrig:

• save med kastrisikoområdet ved spidsen af sværdet.
• Brug af motorsaven med en hånd.
• forsøge at gribe faldende afsnit.
• Skære i træet, hvis personen kun er sikret med et tov. Brug altid 2 sikringsliner.

Før hver anvendelse:

1 Kontroller, at kædebremsen fungerer ordentligt og er intakt. 2 Kontroller, at gasreguleringslåsen fungerer ordentligt og er intakt. 3 Kontroller, at stopknappen fungerer korrekt og er intakt. 4 Kontroller, at alle håndtag er fri for olie. 5 Kontroller, at vibrationsdæmpningssystemet fungerer og er intakt.

6 Kontroller, at lyddæmperen sidder godt fast og er intakt. 7 Kontroller, at alle motorsavens detaljer er fastspændte, og at de ikke er beskadigede eller mangler. 8 Kontroller, at kædefangeren er på plads og er intakt. 9 Kontroller kædespændingen.

Generelle arbejdsinstruktioner

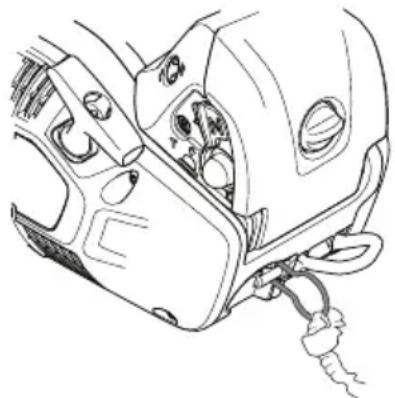

Ved træpleje over jordniveau skal motorsaven sikres. Fastgør motorsaven ved at fastgøre den ene ende af et sikkerhedsreb til rebøjet på motorsaven og den anden ende af sikkerhedsrebet til brugerens sele. Sikkerhedsrebet er en sikkerhedsfunktion, hvor rebet/stroppen forhindrer, at motorsaven falder på jorden, hvis føreren mister kontrollen over den. Den anbefalede primære fastgørelsesmetode er selejet, der skal forbindes med fastgøringskrogen på brugerens sele. Hvis sikkerhedsrebet bruges som primær fastgørelsesmetode, skal motorsaven sænkes til den fulde udstrækning af sikkerhedsrebet, og ikke falde fra arbejdshøjde til enden af sikkerhedsrebet.

1. Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".

Grundregler

ADVARSEL! Ved kritiske fældningsmomenter bør høreværnet fjernes, så snart savningen er ophørt, så lyde og advarselssignaler kan høres.

1 Ved at forstå, hvad et kast kan medføre, og hvordan det opstår, kan du reducere eller eliminere overraskelsesmomentet. Overraskelsen øger ulykkesrisikoen. De fleste kast er små, men en del er hurtige og meget voldsomme. 2 Ved uagtsomhed kan sværdets kastrisikoområde utilsigtet ramme en gren, et nærliggende træ eller noget andet og fremkalde et kast. 3 Hold altid motorsaven i et fast greb med højre hånd på tophåndtaget og venstre hånd på det forreste håndtag. Tommelfingrene og de andre fingre skal omslutte håndtagene. Alle brugere - uanset om man er venstre- eller højrehåndet - skal bruge dette greb.

Ved at anvende dette greb kan du bedst reducere effekten af et kast og samtidigt bevare kontrollen over motorsaven.

4 Brug aldrig motorsaven over skulderhøjde, og undgå at save med sværdspidsen. Brug aldrig motorsaven kun med en hånd.

5 Brug altid fuld gas ved al savning!

6 Lad motoren gå ned på tomgangsomdrejninger efter hvert savsnit (længere tid med fulde omdrejninger, uden at motoren belastes, dvs. uden den modstand, som motoren arbejder med via savkæden ved savning, kan give alvorlige motorskader).

• At save oppefra og ned = At save med "trækkende" savkæde.
• At save nedefra og op = At save med "skubbende" savkæde.
• Savning med "skubbende" savkæde medfører en øget kastrisiko.

Se instruktionerne i afsnittet Kastforebyggende foranstaltninger.

Vær yderst forsigtig, når du saver med sværdets overside, dvs. når du saver fra saveobjektets underside. Dette kaldes at save med skubbende savkæde. Savkæden skubber da motorsaven bagud mod brugeren. Hvis savkæden klemmes fast, kan motorsaven kastes bagud mod dig.

Hvis brugeren ikke holder imod motorsavens kraft, er der risiko for, at motorsaven slår så langt bagud, at

sværdets kastrisikoområde er den eneste kontakt med træet, hvilket medfører et kast.

At save med sværdets underside, dvs. save fra objektets overside og ned, kaldes at save med trækkende savkæde. Da trækkes motorsaven mod træet, og motorsavskroppens forkant bliver en naturlig støtte mod stammen. Savning med trækkende savkæde giver brugeren bedre kontrol over motorsaven, og man ved, hvor sværdets kastrisikoområde befinder sig.

Følg file- og vedligeholdelsesinstruktionerne for sværd og savkæde. Ved udskiftning af sværd og savkæde må kun de af os anbefalede kombinationer benyttes. Se instruktionerne i afsnittet Skæreudstyr og i afsnittet Tekniske data. Placer barkstøtten (hvis den er monteret) på stammen, og brug den som støtte, når du skærer i træet.

Arbejde med motorsave til trævedligeholdelse via tov og sele

Dette kapitel fastlægger arbejdsprocedurer, der reducerer risikoen for personskade ved arbejde med motorsave til trævedligeholdelse i højden via tov og sele. Selv om kapitlet kan danne grundlag som vejlednings- og undervisningslitteratur, bør det ikke betragtes som erstatning for formel undervisning.

Generelle krav ved arbejde i højden

Brugere af motorsave til trævedligeholdelse, som arbejder i højden via tov og sele, må aldrig arbejde alene. En kompetent medhjælper med uddannelse i relevante nødprocedurer skal assistere nede på jorden.

Brugere af motorsave til trævedligeholdelse, som udfører denne form for arbejde, skal have en generel uddannelse i sikre klatremetoder og arbejdstillingsteknikker og være udstyret med korrekte seler, tove, stropper,

karabinhager og andet udstyr til opretholdelse af sikre arbejdstillinger for både brugerne selv og saven.

Klargøring til brug af motorsaven oppe i træet

Motorsaven skal kontrolleres, påfyldes brændstof, startes og varmes op af medhjælperen på jorden, og kædebremsen skal aktiveres, før saven sendes op til brugeren i træet. Motorsaven skal være udstyret med en egnet strop til fastgøring til brugerens sele:

a) Sæt stroppen omkring rebøjlen på bagsiden af motorsaven.

Bemærk! Motorsaven skal være fastgjort til selen ved hjælp af motorsavsstrop 577 43 80-01 eller lignende stødabsorberende enhed.

Fastgør motorsaven ved at fastgøre den ene ende af et sikkerhedsreb til rebøjet på motorsaven og den anden ende af sikkerhedsrebet til brugerens sele. Sikkerhedsrebet er en sikkerhedsfunktion, hvor rebet/stroppen forhindrer, at motorsaven falder på jorden, hvis føreren mister kontrollen over den. Den anbefalede primære fastgørelsesmetode er seleøjet, der skal forbindes med fastgøringskrogen på brugerens sele. Hvis sikkerhedsrebet bruges som primær fastgørelsesmetode, skal motorsaven sænkes til den fulde udstrækning af sikkerhedsrebet, og ikke falde fra arbejdshøjde til enden af sikkerhedsrebet.

b) sørg for egnede karabinhager til at sikre indirekte (dvs. via stroppen) og direkte fastgøring (dvs. i savens fastgøringspunkt) af saven til brugerens sele.

BEMÆRK! Seleøjet er ikke dimensioneret til brug sammen med et såkaldt sikkerhedsreb. Benyt rebøjet til dette formål.

c) sørg for, at saven er sikkert fastgjort, når den skal sendes op til brugeren. d) sørg for, at saven er fastgjort til selen, før den frigøres fra opfiringsanordningen.

Motorsaven må kun fastgøres til de anbefalede fastgørelsespunkter på selen. Punkterne kan være placeret midt på (på forsiden eller bagsiden) eller i siderne. Fastgør om muligt motorsaven til selens midterpunkt på bagsiden, da det vil holde den fri af klatreliner og fordele dens vægt centralt på brugerens rygsøjle.

Når saven flyttes fra et forankringspunkt til et andet, skal brugeren sørge for at fastgøre den til den nye position, før den frigøres fra det hidtidige forankringspunkt.

Brug af motorsaven oppe i træet

Analyser af ulykker med disse save i forbindelse med arbejde oppe i træer viser, at den primære årsag er upassende betjening af saven med en hånd. I størstedelen af alle ulykker har brugeren ikke indtaget en sikker arbejdsstilling, som muliggør fastholdelse af saven i begge håndtag. Dette medfører forøget risiko for personskade på grund af:

• at saven ikke holdes ordentligt fast i tilfælde af, at den kaster.
• mangel på kontrol over saven, så den med større sandsynlighed kommer i kontakt med klatreliner og brugerens krop (især venstre hånd og arm)
• tab af kontrol som følge af usikker arbejdsstilling, hvilket resulterer i kontakt med saven (uventet bevægelse under betjeningen af saven)

Etablering af sikker arbejdsstilling med henblik på betjening af saven med begge hænder

ADVARSEL! Anvend aldrig en motorsav ved at holde den i én hånd. Man kan ikke håndtere en motorsav på sikker vis med én hånd; du kan save dig selv. Hav altid et fast, sikkert greb om håndtagene med begge hænder.

Brugeren skal, for at saven kan betjenes med begge hænder, som tommelfingerregel tilstræbe en sikker arbejdsstilling, hvor saven betjenes:

i hoftehøjde, når der foretages vandrette snit. - ud for solar plexus, når der foretages lodrette snit.

Hvis brugeren arbejder tæt ind imod lodrette stammer med begrænsede sideføringskræfter, kan et godt fodfæste være alt, hvad der skal til for at opretholde en sikker arbejdsstilling. Efterhånden som brugeren bevæger sig væk fra stammen, vil vedkommende imidlertid være nødt til at træffe foranstaltninger til at fjerne eller udligne sideføringskræfter ved f.eks. at omlede hovedlinen via et supplerende forankringspunkt eller benytte en justerbar strop direkte fra selen til et supplerende forankringspunkt.

Etablering af et godt fodfæste i arbejdsstillingen kan lettes ved anvendelse af en midlertidig stigbøjle, som etableres med en uendelig slynge.

Frigørelse af en fastkilet sav

ADVARSEL! Hvis savkæden bliver klemt fast i savsnittet, skal motoren standses! Prøv ikke at rykke motorsaven løs. Hvis du gør det, kan du komme til skade på savkæden, når motorsaven pludselig løsnes. Brug en løftestang til at få motorsaven fri.

Hvis saven skulle komme til at sidde fast under arbejdet, skal brugeren:

• slukke saven og fastgøre den sikkert ind imod træet (dvs. på stammesiden) i forhold til snittet eller til en separat værktøjsline.
• trække saven fri af savsnittet, mens grenen løftes efter behov.
• om nødvendigt benytte en hundesav eller en anden motorsav til at frigøre den fastkilede sav ved at save i en afstand af mindst 30 cm fra den fastkilede sav.

Uanset om der benyttes en hundesav eller en motorsav til at frigøre en fastkilet sav, skal de frigørende snit altid lægges udad (dvs. i retning af grenspidsen) for at forhindre, at saven falder sammen med det afskårne materiale, og situationen kompliceres.

ADVARSEL! Kast kan være lynhurtige, pludselige og voldsomme og kan kaste motorsav, sværd og savkæde mod brugeren. Er savkæden i bevægelse, når og hvis den rammer brugeren, kan der opstå meget alvorlige, ja endog livstruende personskader. Det er nødvendigt at forstå, hvad der forårsager kast, og at de kan undgås ved forsigtighed og korrekt arbejdsteknik.

Hvad er kast?

Kast er betegnelsen på en pludselig reaktion, hvor motorsav og sværd kastes fra et objekt, som er kommet i kontakt med sværdspidsens øverste kvadrant, det såkaldte kastrisikoområde.

Kast slår altid i sværdets plans retning. Det mest almindelige er, at motorsav og sværd kastes opad og bagud mod brugeren. Dog forekommer der andre kastretninger afhængigt af, hvor motorsaven befandt sig i det øjeblik, sværdets kastrisikoområde var i kontakt med et objekt.

Kast kan kun ske, når sværdets kastrisikoområde kommer i kontakt med et objekt.

Generelt

Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugsanvisning.

VIGTIGT! Al vedligeholdelse ud over det, som tidligere er nævnt i denne bog, skal foretages af servicepartneren (forhandleren).

Karburatorjustering

På grund af gældende miljø- og emissionsregler er din motorsav udstyret med udslagsbegrænser på karburatorens justerskruer. Dette begrænser justeringsmuligheden til maksimalt 1/2 omdrejning.

Dit Husqvarna-produkt er konstrueret og fremstillet i henhold til specifikationer, som reducerer de skadelige udstødningsgasser.

Funktion

• Via gasreguleringen styres karburatoren og motorens omdrejningstal. I karburatoren blandes luft/brændstof. Denne luft/brændstofblanding er justerbar. For at udnytte maskinens maksimale effekt, skal justeringen være korrekt.
• Justering af karburatoren indebærer, at motoren tilpasses lokale forhold f.eks. klima, højdeforhold, benzin og typen af totaktsolie. Karburatoren er forsynet med tre justeringsmuligheder:
• L = Lavomdrejningsmundstykke
• H = Højomdrejningsmundstykke
• T = Justerskrue til tomgang

• Med L- og H-mundstykkerne justeres den ønskede brændstofmængde til den luftstrøm, som kommer fra gasreguleringens åbning. Skrues de med uret bliver

luft/brændstofblandingen mager (mindre brændstof), og skrues de mod uret bliver brændstofblandingen fed (mere brændstof). Mager blanding giver et højere omdrejningstal, og fed blanding giver et lavere omdrejningstal. - T -skruen regulerer gasreguleringens stilling ved tomgang. Skrues T-skruen med uret fas et hjere tomgangsomdrejningstal, og skrues den mod uret fas lavere tomgangsomdrejningstal.

Grundindstilling og tinkøring

Ved tinkøring på fabrikken foretages en grundindstilling af karburatoren. Kørsel med alt for høje omdrejningstal skal undgås i de første 10 timers drift.

BEMÆRK! Hvis kæden roterer ved tomgang, skal T-skruen drejes mod uret, indtil kæden standser.

Anbefalet omdrejningstal i tomgang: 2900 o/min.

Finjustering

Når maskinen er "kørt til" skal karburatoren finjusteres.

Finjusteringen bør udføres af en fagmand. Først justeres L-mundstykket, derefter tomgangsskruen T og til sidst H-mundstykket.

Skift af brændstoftype

En ny finjustering kan kræves, hvis motorsaven efter skift af brændstoftype opfører sig anderledes med hensyn til startevne, acceleration, højt omdrejningstal etc.

Forudsætninger

• Ved al justering skal luftfilteret være rent og cylinderdækslet være monteret. Justeres karburatoren med et snavset luftfilter, opnås en for mager brændstofblanding næste gang luftfilteret renses. Dette kan forårsage motorskader.
• Start maskinen i henhold til startinstruktionen, og lad den varme i 10 minutter.
• Stil maskinen på et jævnt underlag, så sværdet peger væk fra dig, og så sværd og kæde ikke er i kontakt med underlaget eller noget andet.

Lavomdrejningsmundstykke L

Drej L-mundstykket med uret indtil stop. Hvis motoren accelererer dårligt eller kører ujævnt i tomgang, skal L-mundstykket drejes mod uret, indtil der opnås en god acceleration og en jævn tomgang.

Finjustering af tomgang T

Indstilling af tomgang gøres med skruen, der er afmærket T. Hvis justering er nødvendig, skrues tomgangsskruen T ind (med uret) med motoren i gang, indtil kæden begynder at rotere. Skru derefter ud (mod uret) igen, indtil kæden står stille. Korrekt indstillet

tomgangsomdrejningstal er, når motoren arbejder jævnt i alle positioner med god marginal til det omdrejningstal, hvor kæden begynder at rotere.

ADVARSEL! Hvis tomgangsomdrejningstallet ikke kan justeres, så kæden står stille, skal du kontakte serviceværkstedet. Brug ikke motorsaven, før den er korrekt indstillet eller repareret.

Højomdrejningsmundstykke H

Motoren justeres fra fabrikken ved en atmosfære svarende til den ved havets overflade. Ved arbejde i store højder eller under andre vejrforhold, temperatur og luftfugtigheder kan det være nødvendigt at foretage mindre justeringer af højomdrejningsdysen.

BEMÆRK! Hvis højomdrejningsdysen skrues for langt ind, kan det medføre beskadigelse af stempel og/eller cylindre.

Ved prøvekørslen på fabrikken indstilles højomdrejningsdysen, så motoren opfylder gældende lovkrav, samtidig med at der opnås en maksimal ydelse. Karburatorens højomdrejningsdyse låses derefter med en bevægelsesbegrænser, der er skruet helt ud. Bevægelsesbegrænseren begrænser justeringsmuligheden til højst en halv omdrejning.

Korrekt justeret karburator

En korrekt justeret karburator bevirker, at maskinen accelererer uden tøven, og at maskinen "bobler" noget ved fuld gas. Desuden må kæden ikke rotere ved tomgang. Et for magert indstillet L-mundstykke kan give startproblemer og dårlig acceleration. Et for magert indstillet H-mundstykke giver maskinen en lavere effekt = "mindre kraft", dårlig acceleration og/eller motorskade.

Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr

Bemærk! Al service og alle reparationer af maskinen kræver specialuddannelse. Dette gælder især maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af følgende kontroller, anbefaler vi, at du kontakter dit serviceværksted.

Kædebrems med kastbeskyttelse

Kontrol af bremsebåndsslitage

• Rens kædebremsen og koblingstromlen for spåner, harpiks og snavs. Snavs og slitage påvirker fremføringsfunktionen.

• Kontroller regelmæssigt, at der er mindst 0,6 mm af bremsebåndets tykkelse tilbage på det mest slidte sted.

Kontrol af kastbeskyttelse

Kontrol af kædebremsen

• Anbring motorsaven på et stabilt underlag, og start den. Sørg for, at savkæden ikke kan komme i kontakt med jorden eller noget andet. Se anvisningerne under overskriften Start og stop.

• Hold motorsaven i et fast greb med tommelfingre og fingre rundt om håndtagene.

Giv fuld gas, og aktiver kædebremsen ved at dreje venstre håndled mod kastbeskyttelsen. Slip ikke det forreste håndtag. Savkæden skal stoppe øjeblikkeligt.

Gasregulering/gasreguleringslås

• Kontroller, at gasreguleringen er LÅST i tomgangsstilling, når gasreguleringslåsen befinder sig i udgangsstilling.

Tryk gasreguleringslåsen ned, og kontroller, at den vender tilbage til udgangsstillingen, når den slippes.

• Kontroller, at gasreguleringslåsen og gasreguleringen bevæger sig frit, og at de vender tilbage til deres udgangsstillinger.

• Start motorsaven og giv fuld gas. Slip gasreguleringen, og kontroller, at kæden stopper inden for 3-4 sek. Hvis ikke, skal du kontakte din servicetekniker.

Kædefanger

• Kontroller, at kædefangeren er intakt, og at den er fastmonteret på motorsavens krop.

Vibrationsdæmpningssystem

Kontroller regelmæssigt vibrationsdæmpningselementerne for materialerevner og deformationer.

• Kontroller, at vibrationsdæmpningselementerne er fast forankrede mellem henholdsvis motorenhed og håndtagsenhed.

Stopkontakt

• Start motoren, og kontroller, at motoren slukkes, når stopkontakten sættes i stopposition.

Lyddæmper

Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren.

Udstødningsgasserne er varme og kan indeholde gnister, som kan forårsage brand, hvis udstødningsgasserne rettes mod et tørt og brændbart materiale.

Startaggregat

ADVARSEL! Returfjederen ligger i spændt stilling i startaggregathuset og kan ved uagtsom behandling springe ud og forårsage personskade.

Ved udskiftning af startfjeder eller startsnor skal man være forsigtig. Brug beskyttelsesbriller og -handsker.

Udskiftning af knækket eller slidt startsnor

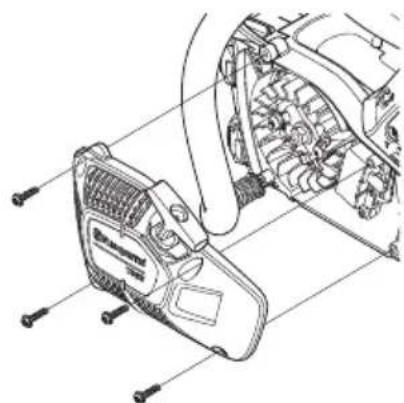

• Løsn skruerne, som holder startaggregatet mod krumtaphuset, og løft startaggregatet væk.

• Træk snoren ca. 30 cm ud, og løft den i udtaget i snorehjulets periferi. Nulstil returfjederen ved at lade hjulet langsomt rotere baglæns.

• Løsn skruen i snorehjulets centrum, og løft hjulet af.

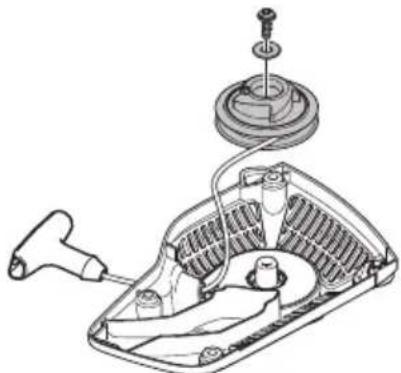

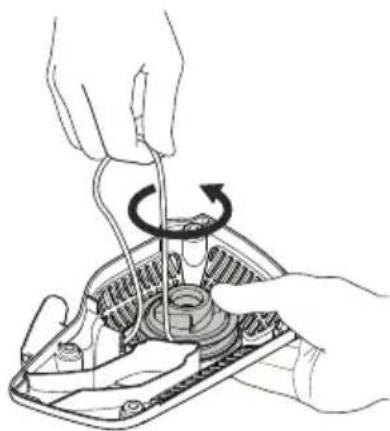

• Før den nye startsnor ind, og fastgør den. Vikl ca. 3 omgange af startsnoren på snørehjulet. Montér snørehjulet mod returfjederen, så returfjederens ende hager sig fast i snørehjulet. Montér skruen i snørehjulets centrum. Før startsnoren gennem hullet i startaggregathuset og starthåndtaget. Bind derefter en god knude på startsnoren.

Opspænding af returfjeder

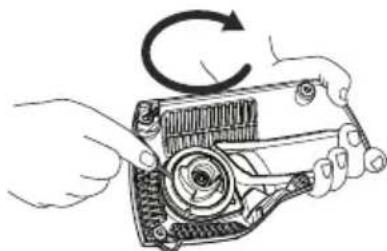

• Løft startsnoren op i udtaget på snørehjulet, og drej snørehjulet ca. 2 omgange med uret. Bemærk! Kontroller, at snørehjulet kan drejes yderligere mindst 1/2 omgang, når startsnoren er helt trukket ud.

Udskiftning af knækket returfjeder

• Løft snørehjulet op. Se anvisningerne i afsnittet Udskiftning af knækket eller slidt startsnor. Husk, at returfjederen ligger forspændt i starterhuset.
• Demontér kassetten med returfjederen fra starteren.

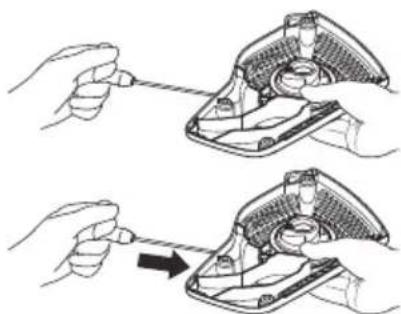

• Smør returfjederen med tynd olie. Montér kassetten med returfjederen i starteren. Montér snørehjulet, og forspænd returfjederen.

Montering af startaggregat

• Montér startaggregatet ved først at trække startsnoren ud og derefter lægge startaggregatet på plads mod krumtaphuset. Slip derefter langsomt startsnoren ind, så starthagerne griber fat i snørehjulet.

• Montér og spænd skruerne, som holder startaggregatet.

Luftfilter

Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:

Karburatorforstyrrelser. - Startproblemer. - Dårlig effekt. - Unødvendig slitage på motorens dele. - Unormalt højt brændstofforbrug. Drej justeringsskruen en kvart omgang mod uret for at fjerne luftfilterdækslet. Fjern luftfilteret. Ved montering skal du sørge for, at luftfilteret kommer til at slutte helt tæt mod filterholderen. Ryst eller børst luftfilteret rent.

En mere omhyggelig rengøring opnås ved at vaske luftfilteret i sæbevand.

Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

En HUSQVARNA motorsav kan forsynes med forskellige typer luftfilter afhængigt af arbejdsmiljø, vejrforhold, årstid osv. Spørg din forhandler til råds.

Tændrør

Tændrørets tilstand påvirkes af:

• En forkert olieblanding i brændstoffet (for meget eller forkert olie).
• Et snavset luftfilter.

Disse faktorer forårsager belægninger på tændrørets elektroder og kan forårsage driftsforstyrrelser og startproblemer.

Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gøres noget andet. Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm. Tændrøret bør udskiftes efter ca. en måneds drift, eller hvis det er nødvendigt, endnu tidligere.

Bemærk! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder. Kontroller, at tændrøret har såkaldt radiostøjdæmpning.

Indstilling af oliepumpe

Oliepumpen kan indstilles. Indstillingen sker ved at dreje skruen med en skruetrækker. Når skruen drejes med uret

øges olietilførslen, og når skruen drejes mod uret, reduceres olietilførslen.

Olietanken bør være næsten tom, når brændstoffet er opbrugt. Sørg altid for at fylde olietanken, når saven tankes op.

ADVARSEL! Ved indstillingen må motoren ikke være i gang.

Kølesystem

For at holde en så lav driftstemperatur som muligt er maskinen udstyret med et kølesystem.

Kolesystemet består af:

1. Luftindtag i startaggregat. 2. Luftledeskinne. 3. Ventilatorflanger på svinghjulet. 4. Koblingsdæksel

Rens kølesystemet med en børste en gang om ugen, under støvfyldte forhold oftere. Et snavset eller tilstoppet kølesystem medfører overopvarmning af maskinen med skader på cylinderen og stemplet til følge.

VEDLIGEHOLDELSE

Fejlfinding

Startfejl
Kontrollér Mulig ørsag Afhjælpning
Starhager Bindende spærhager		Juster eller udskift spærhager.
		Rengør omkring spærhagerne.
		Kontakt et autoriseret serviceværksted.
Brændstoffank Forkert brændstof pafyldt Tøm den, og brug korrekt brændstof.
Gnistdannelse (ingen gnist)	Tændrør er kontamineret eller vådt	Sørg for, at tændrøret er tørt og rent.
	Tændrørets gnistgab er forkert.	Rens tændrøret. Kontrollér, at elektrodeafstanden er korrekt. Sørg for, at tændrøret har sãkaldt radiostødempning.
		Se de tekniske data for korrekt elektrodeafstand.
Tændrør Tændrøret er løst. Spænd tændrøretigen

Motoren starter, men bliver ikke ved med at køre.
Kontrollér Mulig ørsag Mulig løsning
Brændstoftank Forkert brændstof papyldt Tøm den, og brug korrekt brændstof.
Karburator Motoren går ikke i tomgang korrekt. Kontakt dit serviceværksted.
Luftfilter Tilstoppet luftfilter Rengør luftfilteret.
Brændstoffiler Stoppet brændstofffilter	Udskift brændstofffilter

Vedligeholdelsesskema

Nedenfor vises en oversigt over det vedligeholdelsesarbejde, der skal udføres på maskinen. De fleste af punkterne er beskrevet i afsnittet Vedligeholdelse.

Dagligt eftersyn Ugentligt eftersyn	Månedligt eftersyn
Rengør maskinen udvendigt. Kontrollér kølesystemet ugentligt.	Kontroller fremsebändet på kædebremsen med hensyn til slitage. Udskift fremsebändet, på der er理会 end 0,6 mm tilbage på det mest slidte sted.	Kontroller koblingscentrumet, koblingsstromen og koblingsfjederen med hensyn til slitage.
Kontroller, at gasreguleringslåsen og gasreguleringen fungerer.	Kontroller startaggregatet, startsnoren og returfjederen.	Kontroller koblingscentrumet, koblingsfjederen med hensyn til slitage.
Rens kædebremsen, og kontrollér dens Funktion ud fra et sikkerhedsmaæssigt synspunkt. Kontroller, at kædefangeren ikke er defekt, og udskift om nødvendigt.	Kontroller, at vibrationsdæmpningskomponenterne ikke er beskadigede.	Rens tændrøret. Kontroller, at elektrodeafstanden er 0,65 mm.
Sværdet skal vendes dagligt for at fö en mere jævn slitage. Kontroller, at smorehulle i sværdet ikke er tilstoppet. Rens kædesporet.	Smør koblingsstromlens lejer. Rengør karbaturoren u dvendigt.	Karbaturoren u dvendigt.
Kontroller, at svær od kæde:får tilstrækkelig med olie.	Fil eventuelle ujævnhederøyk på sværdets sider.	Kontroller brændstofffilteret og brændstoffslangen. Udskift om nødvendigt.
Kontroller savkæden for synlige revner i nitter og led, hvis savkæden er sløv, eller nitter og led er unnormal slide. Skift dem om nødvendigt.		Tøm brændstoffanken, og rengør den indvendigt.
Fil savkæden, og kontROLLER dens stramning og tilstand. Kontroller, at kædedrivhjuleitet ikke er unnormal slidt, og udskift after behov.	Rengør karburatorrummet.	Tøm olietanken, og rengør den indvendigt.
Rengør luftfindtaget i starterhuset.	Rens luftfilteret. Udskift om nødvendigt.	Kontroller alle kabler og tilslutninger.
Kontroller, at skruer og møtrikker er spændte.
Kontroller, at stopkontakten fungerer.
Kontroller, at hverken motor, tank eller brændstoffrør lækker brændstof.
Kontroller luftfilterets tilstand.
Kontroller, at kæden ikke roterer, mens motoren kør rer i tomgang.

TEKNISKE DATA

Tekniske data

Motor

Cylindervolumen, cm3 27,0

Cylinderdiameter, mm 35

Slaglængde, mm 28

Tomgangsomdrejninger, o/min. 2900

Effekt, kW/ o/min. 1,1/9500

Tændingssystem

Tændrør NGK CMR6A

Elektrodeafstand, mm 0,65

Brændstof-/smøresystem

Brændstoftankvolumen, liter/cm3 0,19/190

Kapacitet oliepumpe ved 8000 o/min., ml/min. 3-9

Volumen olietank, liter/cm3 0,17/170

Type af oliepumpe Justerbar

Vægt

Motorsav uden sværd, kæde med tomme tanke, kg 2,7

Støjemissioner (se anm. 1)

Lydeffektniveau, målt dB(A) 110

Ækvivalent lydtryksniveau ved brugerens øre, dB(A) 98

Ekvivalente vibrationsniveauer, a hveq (se anm. 3)

Effektiv skærelængde, tommer/cm 8-12/20-30

Deling, mm 3/8 /9,52, 1/4 /6,35

Tykkelse på drivled, tommer/mm 0.050/1,3

Type af drivhjul/antal tænder Spur 6, Spur 8

Kædehastighed ved 133% af motorens maksimale omdrejningstal, m/s. 24,1/21,4

Anm.1: Emission af støj til omgivelserne målt som lydeffekt (L_WA) i henhold til Rådets direktiv 2000/14/EF.

Anm. 2: Ækvivalent lydtryksniveau i henhold til ISO 22868 beregnes som den tidsvægtede energisum for forskellige lydtryksniveauer ved forskellige driftstilstande. Typisk statistisk spredning for et ækvivalent lydtryksniveau er en standardafvigelse på 1 dB (A).

Anm. 3: Ækvivalent vibrationsniveau i henhold til ISO 22867 beregnes som den tidsvægtede energisum for vibrationsniveauer ved forskellige driftstilstande. Rapporterede data for et ækvivalent vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 1m/s² .

Sværd- og kædekombinationer

Følgende skæreudstyr er godkendt til modellen Husqvarna T525.

Sværd Savkæde
Længde, tommer	Deling, tommer	Sporbredde, mm	Maks. antal tænder, æsehjul	Type	Længde, drivled (stk.)
10, 121/4		1,3	R10	Husqvarna H00	60, 68
10, 12	3/8		7T	Husqvarna H37	40, 45

Slibeskalaer og slibning af savkæde

EF-overensstemmelseserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer hermed og påtager sig det fulde ansvar for, at motorsaven til trævedligeholdelse Husqvarna T525 med årgangsserienumre fra 2017 og fremad (året er angivet i klartekst på typeskiltet plus et efterfølgende serienummer) opfylder forskrifterne i RÅDETS direktiv:

• af den 17. maj 2006 "angående maskiner" 2006/42/EF.
• af den 26. februar 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU.
• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF.

Følgende standarder er opfyldt: EN ISO 12100-2010, ISO 14982:2009, EN ISO 11681-2:2011

Udpeget organ: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har foretaget EF-typegodkendelse i henhold til maskindirektivets (2006/42/EF) artikel 12, punkt 3b. Attester vedrørende EF-typegodkendelse i henhold til bilag IX har numre:

0404/17/2479

Endvidere har SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, bekræftet, at bestemmelserne i bilag V til Rådets direktiv af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF opfyldes. Certifikaterne har nummer:

01/161/111

Oplysninger om støjemissioner fremgår af kapitlet Tekniske data.

Den leverede motorsav er i overensstemmelse med det produkt, der er godkendt i henhold til EF-typegodkendelse.

Husqvarna, 21. juli 2017

Per Gustafsson, udviklingschef (Autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation.)

Symboler på maskinen:

Regelmæssig rengøring er nødvendig.

Visuel kontrol.

Beskyttelsesbriller eller visir skal benyttes.

Påfyldning af brændstof.

Kastforebyggende tiltag 96

VEDLIKEHOLD

Generelt 97

Forgasserjustering 97

Denne motorsagen for trepleie er konstruert for beskjæring og kapping av stående trekroner.

OBS! Bruk aldri en motorsag ved å holde den med den ene hånden. En motorsag kan ikke kontrolleres ordentlig med én hånd, du kan sage deg selv. Ha alltid et fast, stødig grep om håndtakene med begge hendene.

Kast skjer lynraskt og meget voldsomt. De fleste kast er små og fører ikke alltid til at kjedebremsen aktiveres. Ved slike kast gjelder det å holde motorsagen i et fast grep og ikke slippe den.

GENERELLE SIKKERHETSINSTRUKSJONER

Nei. Det kreves en viss kraft for å føre kastbeskyttelsen forover. Hvis hånden din bare streifer lett borti kastbeskyttelsen eller glir over den, kan det hende at kraften ikke er tilstrekkelig sterk til å utløse kjedebremsen. Du skal også ha et fast grep om motorsagens håndtak når du arbeider. Hvis du gjør det og får et kast, slipper du kanskje taket i det fremre håndtaket og aktiverer ikke kjedebremsen, og da aktiveres kjedebremsen først når sagen har rukket å svinge et godt stykke rundt. I en sik

• For maksimal levetid bør sverdet snus hver dag.

ADVARSEL! De fleste motorsagsulykker inntreffer når sagkjedet treffer brukeren.

Bruk aldri en motorsag ved å holde den med én hånd. En motorsag er ikke sikkert kontrollert med én hånd. Ha alltid et fast, stabilt grep om håndtakene med begge hender.

MONTERING

• Kontroller at kjedebremsen ikke er i utløst stilling ved å føre kjedebremsens kastbeskyttelse mot den fremre håndtaksbøylen.

ADVARSEL! Følgende forholdsregler reduserer brannfaren:

ADVARSEL! Bruk aldri en maskin med synlige skader på tennplugghette og tenningskabel. Det er risiko for gnistdannelse, hvilket kan forårsake brann.

OBS! Træk ikke startsnoren helt ud, og slip heller ikke håndtaget fra helt udtrukket stilling. Dette kan beskadige maskinen.

Kontroller, at motorsavens alle detaljer er trukket til, og at de ikke er beskadiget eller mangler.

Se anvisninger under overskriften Kastforebyggende tiltak.

Bemærk! Motorsaven skal være tilsluttet selen med motorsavstroppen 577 43 80-01 eller en lignende støddæmpende enhed.

ADVARSEL! Brug aldrig en motorsav ved at holde den med den ene hånd. En motorsav kan ikke kontrolleres ordentligt med en hånd, du kan save dig selv. Hav altid et fast, stabilt greb om håndtagene med begge hænder.

Frigøre en fastklemt sav

Kastforebyggende tiltak

Kast er betegnelsen på en pludselig reaktion, hvor motorsav og sværd kastes fra et objekt, der har været i kontakt med den øvre kvadrant af sværdspidsen, den såkaldte kastrisikosektor.

• Hold motorsaven i et stabilt greb med tommelfingre og fingre lukket om håndtagene.
