BRUKSANVISNING BCD700S BLACK & DECKER

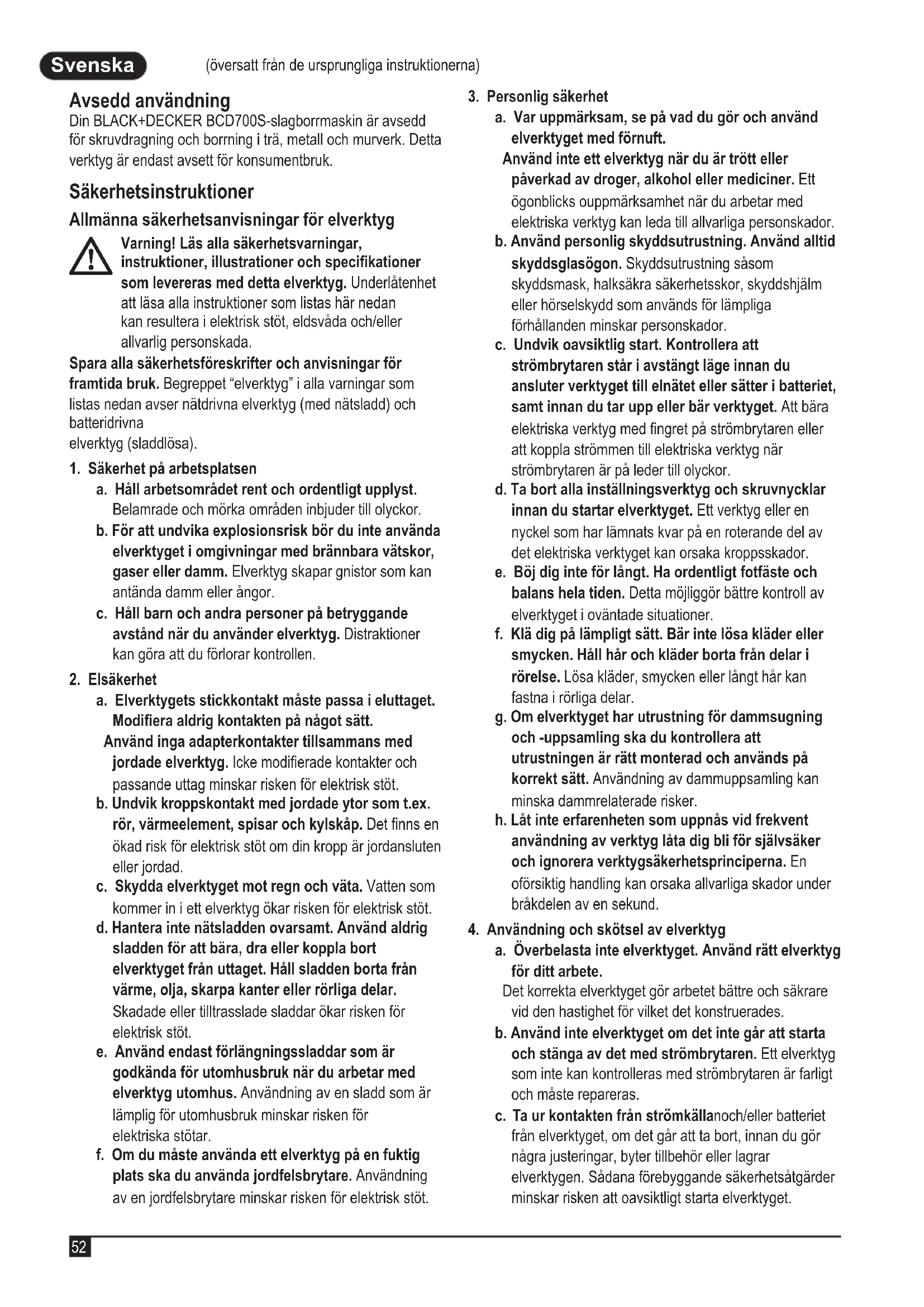

(översatt från de ursprungliga instruktionerna) Svenska (översatt från de ursprungliga instruktionerna) Avsedd användning Din BLACK+DECKER BCD700S-slagborrmaskin är avsedd för skruvdragning och borrning i trä, metall och murverk. Detta verktyg är endast avsett för konsumentbruk. Säkerhetsinstruktioner Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs alla säkerhetsvarningar, instruktioner, illustrationer och specikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada. Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet “elverktyg” i alla varningar som listas nedan avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet på arbetsplatsen

a. Håll arbetsområdet rent och ordentligt upplyst. Belamrade och mörka områden inbjuder till olyckor. b. För att undvika explosionsrisk bör du inte använda elverktyget i omgivningar med brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor. c. Håll barn och andra personer på betryggande avstånd när du använder elverktyg. Distraktioner kan göra att du förlorar kontrollen.

a. Elverktygets stickkontakt måste passa i eluttaget. Modiera aldrig kontakten på något sätt. Använd inga adapterkontakter tillsammans med jordade elverktyg. Icke modierade kontakter och passande uttag minskar risken för elektrisk stöt. b. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c. Skydda elverktyget mot regn och väta. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt. d. Hantera inte nätsladden ovarsamt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med elverktyg utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar. f. Om du måste använda ett elverktyg på en fuktig plats ska du använda jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan leda till allvarliga personskador. b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom skyddsmask, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador. c. Undvik oavsiktlig start. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Att bära elektriska verktyg med ngret på strömbrytaren eller att koppla strömmen till elektriska verktyg när strömbrytaren är på leder till olyckor. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel som har lämnats kvar på en roterande del av det elektriska verktyget kan orsaka kroppsskador. e. Böj dig inte för långt. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f. Klä dig på lämpligt sätt. Bär inte lösa kläder eller smycken. Håll hår och kläder borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. g. Om elverktyget har utrustning för dammsugning och -uppsamling ska du kontrollera att utrustningen är rätt monterad och används på korrekt sätt. Användning av dammuppsamling kan minska dammrelaterade risker. h. Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4. Användning och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades. b. Använd inte elverktyget om det inte går att starta och stänga av det med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c. Ta ur kontakten från strömkällanoch/eller batteriet från elverktyget, om det går att ta bort, innan du gör några justeringar, byter tillbehör eller lagrar elverktygen. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.Svenska

(översatt från de ursprungliga instruktionerna) d. Förvara elverktyg utom räckhåll för barn. Låt inte elverktyget användas av personer som inte är vana vid det, eller som inte läst denna bruksanvisning. Elverktyg är farliga i händerna på ovana användare. e. Underhåll elverktyg och tillbehör. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg. f. Håll skärverktyg vassa och rena. Korrekt underhållna kapverktyg med vassa skär är mindre troliga att de fastnar och är lättare att kontrollera. g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer. h. Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5. Batteriverktyg användning och vård (använd

endast för batteriverktyg) a. Ladda endast med den laddare som rekommenderas av tillverkaren. En laddare som passar en batterityp kan medföra brandrisk om den används ihop med ett annat batteri. b. Använd elverktyget endast med batterier som är speciellt avsedda för ändamålet. Användning av andra batteripaket kan utgöra en risk för personskador och brand. c. När batteriet inte används ska du hålla det åtskilt från metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller eldsvåda. d. Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador. e. Använd inte batteripaket eller verktyg som är skadade eller modierade. Skadade eller modierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada. f. Utsätt inte batteripaket eller verktyg för brand eller höga temperaturer. Exponering för brand eller temperatur över 130 °C kan orsaka explosion. NOTERA: Temperaturen ”130 °C” kan ersättas med temperaturen ”265 °F”. g. Följ laddningsinstruktionerna och ladda inte batteripaketet eller verktyget utanför det temperaturområde som speciceras i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

a. Låt elverktyget endast repareras av kvalicerad fackpersonal och med originalreservdelar. Detta säkerställer att elverktygets säkerhet bibehålles. b. Utför aldrig service på skadade batteripaket. Service på batteripaket skall endast utföras av tillverkaren eller auktoriserad servicepersonal (endast för batteriverktyg). Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsanvisningar för borrmaskiner ● Använd de extrahandtag som medföljer verktyget. Tappad kontroll kan orsaka personskador. ● Håll verktyget i de isolerade greppytorna vid arbete där det skärande tillbehöret riskerar att komma i kontakt med dolda elledningar. Kaptillbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elstöt. ● Spänn verktyget ordentligt före användning. Detta verktyg avger ett högt utgångsmoment och om inte verktyget stängs ordentligt under drift kan förlust av kontroll uppstå vilket kan leda till personskador. ● Håll verktyget i de isolerade greppytorna vid arbete där fästanordningen riskerar att komma i kontakt med dolda elledningar. Fästdon som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt. ● Använd klämmor eller något annat praktiskt sätt att stödja arbetsstycket mot ett stabilt underlag. Att hålla arbetsstycket för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen. ● Innan du borrar i väggar, golv eller tak ska du kontrollera var rör eller elledningar nns. ● Undvik att vidröra spetsen på borret precis efter borrning, eftersom den kan bli väldigt varm. ● Avsedd användning beskrivs i denna bruksanvisning. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisningen utförs med verktyget, kan personer och/ eller egendom ta skada.Svenska

(översatt från de ursprungliga instruktionerna) Säkerhetsinstruktioner när du använder långa borr ● Kör aldrig med högre hastighet än borrbitsens maximala hastighet. Vid högre hastigheter kommer biten troligen att böjas om den får rotera fritt utan att komma i kontakt med arbetsstycket, vilket kan resultera i personskada. ● Börja alltid borra med låg hastighet och med bitspetsen i kontakt med arbetsstycket. Vid högre hastigheter kommer biten troligen att böjas om den får rotera fritt utan att komma i kontakt med arbetsstycket, vilket kan resultera i personskada. ● Tryck endast i direkt linje med bitsen och applicera inte för högt tryck. Bits kan böjas och orsaka brott eller förlust av kontroll, vilket kan leda till personskada. Säkerhet för andra ● Verktyget ska inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller bristande erfarenhet och kunskap om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet. ● Barn ska hållas under uppsikt så att de inte leker med apparaten. Återstående risker Ytterligare risker som inte nns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc. Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar: ● Skador orsakade av att roterande/rörliga delar vidrörs. ● Skador som uppstår vid byte av delar, blad eller tillbehör. ● Skador som orsakas av långvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period. ● Hörselnedsättning. ● Hälsorisker till följd av inandning av damm när redskapet används (exempel: arbete med trämaterial, särskilt ek, bok och MDF). Vibrationer De vibrationsvärden som anges i avsnitten Tekniska data och deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen. Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån. Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används. Etiketter på verktyget Följande varningssymboler nns på verktyget, tillsammans med datumkoden:

Varning! Läs bruksanvisningen före användning för att minska risken för personskador. Ytterligare säkerhetsinstruktioner för batterier och laddare (levereras inte med verktyget) Batterier ● Försök aldrig öppna batteriet. ● Låt inte batterierna komma i kontakt med vatten. ● Förvara inte på platser där temperaturen kan bli högre än 40 °C. ● Ladda endast vid temperaturer mellan 10 °C och 40 °C. ● Ladda endast med hjälp av laddare som medföljer verktyget. ● Följ instruktionerna som anges i avsnittet ”Skydda miljön” när du kastar batterierna.

Försök inte ladda skadade batterier. Laddare ● Använd endast din BLACK+DECKER laddare för att ladda batteriet i den apparat som den levererades med. Andra batterier kan spricka och orsaka personskador och andra skador. ● Försök aldrig ladda batterier som inte är uppladdningsbara. ● Byt defekta sladdar omgående. ● Låt inte laddaren komma i kontakt med vatten. ● Öppna inte laddaren. ● Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för inomhusbruk.

Läs bruksanvisningen före användning. Elsäkerhet

Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med spänningen på typskylten. Försök aldrig byta ut laddaren mot en vanlig nätkontakt. ● Om nätsladden är skadad måste den bytas ut av tillverkaren eller en auktoriserad BLACK+DECKER- verkstad för att undvika farliga situationer. Funktioner Detta verktyg har några eller samtliga av följande funktioner.

1. Variabel hastighetskontroll

2. Framåt-/bakåtreglageSvenska

(översatt från de ursprungliga instruktionerna)

5. Hastighetsväljare med två lägen

8. Bitshållare för skruvdragare

Montering Användning Varning! Låt verktyget arbeta i sin egen takt. Överbelasta inte. Ladda batteriet (bild A) Batteriet måste laddas innan det används för första gången och sedan varje gång som det inte ger tillräckligt hög effekt för arbeten som annars brukar gå bra. Batteriet kan bli varmt när det laddas, det är normalt och innebär inte att något är fel. Varning! Ladda inte batteriet om temperaturen i luften är lägre än 10 °C eller högre än 40 °C. Den rekommenderade laddningstemperaturen är cirka 24 °C. Notera: Laddaren laddar inte batteriet om celltemperaturen är lägre än ungefär 10 °C eller högre än 40 °C. Batteriet får då sitta kvar i laddaren, som kommer att börja laddningen automatiskt när celltemperaturen har stigit eller sjunkit. ● Koppla in laddaren i ett standarduttag på 230 Volt 50 Hz. ● Sätt i batteripaketet i laddaren såsom visas i gur A. ● Den gröna LED:n blinkar, vilket indikerar att batteriet laddas. ● När laddningen är klar indikeras detta av att den gröna LED:n lyser kontinuerligt. Batteriet är fulladdat och kan nu användas eller lämnas i laddaren. Varning! Brandrisk. När laddaren kopplas från verktyget, se till att koppla ur laddaren ur vägguttaget först, koppla sedan ifrån laddaren från verktyget. Montering och borttagning av batteripaketet från verktyget (bild B) Varning! Innan du sätter i eller tar ut batterierna ska du kontrollera att låsreglaget är i låst läge, så att du inte råkar sätta på verktyget av misstag. Installera batteripaketet: ● Sätt in batteripaketet i apparaten tills ett hörbart klick hörs (bild B) Borttagning av batteripaketet från verktyget (bild C) ● Tryck ned batterilåsknappen såsom det visas (bild C) och dra bort batteripaketet från verktyget. Användaranvisningar Avtryckare och backknapp ● Borrmaskinen slås på och stängs av genom att genom att trycka på och släppa avtryckaren (1). Ju längre strömbrytaren trycks in desto högre blir borrens hastighet. ● Med framåt-/bakåtknappen (2) väljer man verktygets riktning. Knappen fungerar även som låsknapp. ● För att välja framåtrörelsen släpper du strömbrytaren och yttar framåt-/bakåtknappen åt vänster. ● För att välja bakåtrörelsen yttar du framåt-/bakåtknappen åt andra hållet. Notera: Den mittersta positionen låser verktyget i avstängt läge. Vid byte av position av kontrollknappen se till att avtryckaren är släppt. Vridmomentkontroll (g.D) Detta verktyg är utrustat med en inställningsring (3) för att välja driftläge och inställning av vridmomentet vid skruvdragning. Stora skruvar och dragning av skruvar i hårda material kräver ett högre vridmoment än små skruvar och mjuka material. ● Vid borrning i trä, metall och plast vrider du ringen till läget med borrsymbolen. ● Vid skruvinfästning vrider du ringen till önskat läge. Om du inte vet vilket läge du ska välja gör du så här: ● Ställ in ringen på det lägsta vridmomentet. ● Dra åt den första skruven. ● Om kopplingen slår ifrån innan önskat resultat är uppnått ökar du ringinställningen och fortsätter att dra åt skruven. Upprepa tills du hittat rätt inställning. Använd denna inställning för de återstående skruvarna. Nyckelfri chuck (bild E) Varning! Innan du sätter i eller tar ut batterierna ska du kontrollera att låsreglaget är i låst läge, så att du inte råkar sätta på verktyget av misstag. Så här monterar du en borrbits eller annat tillbehör: ● Håll i bakre halvan av chucken (4) med en hand och använd den andra handen till att vrida främre halvan motsols (verktyget sett framifrån). ● FIör in bitsen eller annat tillbehör helt i chucken och dra åt ordentligt genom att vrida chucken medurs såsom visas från chuckänden. Varning! Försök inte sätta fast borrbits (eller något annat tillbehör) genom att gripa tag i främre delen av chucken och sätta igång verktyget. Personskador eller skador på chucken kan uppstå om tillbehör byts på detta sätt. Hastighetsväljare med två lägen (g. F) Den här borrmaskinen har två olika hastighetslägen, vilket gör den mer exibel. För att välja en låg hastighet och högt vridmoment (position 1), stäng av verktyget och vänta tills det stannat. Skjut tillbaka hastighetsväljarknappen (5) bort från chucken. För att välja en hög hastighet och lågt vridmoment (position 2), stäng av verktyget och vänta tills det stannat. Skjut hastighetsväljaren framåt mot chucken. Notera: Flytta inte hastighetsväljaren när verktyget är påslaget. Om du har problem med att växla, se till att hastighetsväljarknappen är tryckt antingen helt framåt eller helt bakåt. Borrning/skruvdragning ● Välj framåt- eller bakåtgående rörelse genom att använda framåt-/bakåtreglaget (2). ● Starta verktyget genom att trycka på strömbrytaren (1). Verktygets hastighet beror på hur långt du trycker in strömbrytaren. ● Stäng av verktyget genom att släppa upp strömbrytaren.Svenska

(översatt från de ursprungliga instruktionerna) Tips för optimal användning Borrning ● Använd endast vassa bits. ● Stöd och fäst arbetsstycket ordentligt såsom instrueras i säkerhetsinstruktionerna. ● Använd lämplig och den säkerhetsutrustning som krävs såsom instrueras i säkerhetsinstruktionerna. ● Säkra och håll arbetsområdet såsom instrueras i säkerhetsinstruktionerna. ● Kör borren mycket sakta, använd lätt tryck tills hålet är tillräckligt stort för att hålla kvar borrbitsen. ● Tryck i bitsens riktning. Tryck tillräckligt hårt för att bitsen ska borra, men inte så hårt att motorn stannar eller bitsen böjer sig. ● Håll borren ordentligt med båda händerna så att du kan hålla emot verktygets vridande rörelse. ● OM BORREN STANNAR SKA DU INTE FÖRSÖKA STARTA DEN IGEN GENOM ATT TRYCKA IN OCH SLÄPPA STRÖMBRYTAREN UPPREPADE GÅNGER. DETTA KAN SKADA BORRMASKINEN. ● Minska risken för att borren stannar vid genomborrning genom att minska trycket och borra sakta den sista biten. ● Låt motorn vara igång medan du drar ut bitsen ur hålet. Då minskar risken för att verktyget kör fast. ● Se till att avtryckaren startar och stänger av borrmaskinen. Borra i trä Man kan borra i trä med samma borrbits som används för metallborrning eller med borrar med sidoskär. Använd välslipade bits och dra ut dem med jämna mellanrum under borrningen för att rensa bort spån från spåren. Borra i metall Använd smörjolja vid borrning i metall. Undantaget är gjutjärn och mässing som bör borras torrt. Sulfuriserad skärolja och isterolja fungerar bäst. Borra i murverk Vid borrning i murverk vrider du ringen (3) till slagborrläget genom att passa in symbolen med markeringen. Skjut hastighetsväljaren (5) mot främre delen av verktyget (2:a växeln). Skruvdragning ● Använd alltid skruvbits av rätt sort och storlek. ● Om en skruv är svår att dra åt kan du använda lite diskmedel eller tvål som smörjmedel. ● Håll alltid verktyget och skruvbitsen i en rät linje i förhållande till skruven Felsökning Problem Möjlig orsak Möjlig lösning Enheten startar inte. Batteriet är inte laddat. Kontrollera batteripaketets laddningskrav Problem Möjlig orsak Möjlig lösning Batteripaketet går inte att ladda. Laddaren är inte ansluten till elnätet. Omgivande tempe- ratur är för varm eller för kall. Anslut laddaren till ett fungerande eluttag. Flytta laddaren och batteriet till en plats där temperaturen i den omgi- vande luften är över 4,5 °C eller under +40,5 °C. Enheten stängs av plötsligt. Batteriet har nått dess maximala termiska gräns. Slut på laddning. (För att maximera livsläng- den på batteripaketet är det designat att stängas av plötsligt när laddningen är slut). Låt batteripaketet svalna. Placera på laddare och ladda. Underhåll Detta BLACK+DECKER-verktyg har konstruerats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda. Laddaren behöver inget annat underhåll än regelbunden rengöring.

Varning! Ta ut batteriet ur verktyget innan du utför något underhåll på verktyget. Dra ur sladden till laddaren innan du rengör den. ● Rengör regelbundet verktygets luftintag och laddaren med en mjuk borste eller torr trasa. ● Rengör motorhuset med en fuktig trasa. Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel. ● Öppna chucken med jämna mellanrum och knacka på den för att avlägsna damm som sitter på insidan. Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas in de vanliga hushållssoporna. Produkterna och batterierna innehåller material som kan återvinnas eller återanvändas, vilket sänker behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala föreskrifter. Närmare information nns tillgänglig på www.2helpU.com Tekniska data BCD700S Spänning V

Obelastat varvtal Min
