MANUALE UTENTE BCD700S BLACK & DECKER

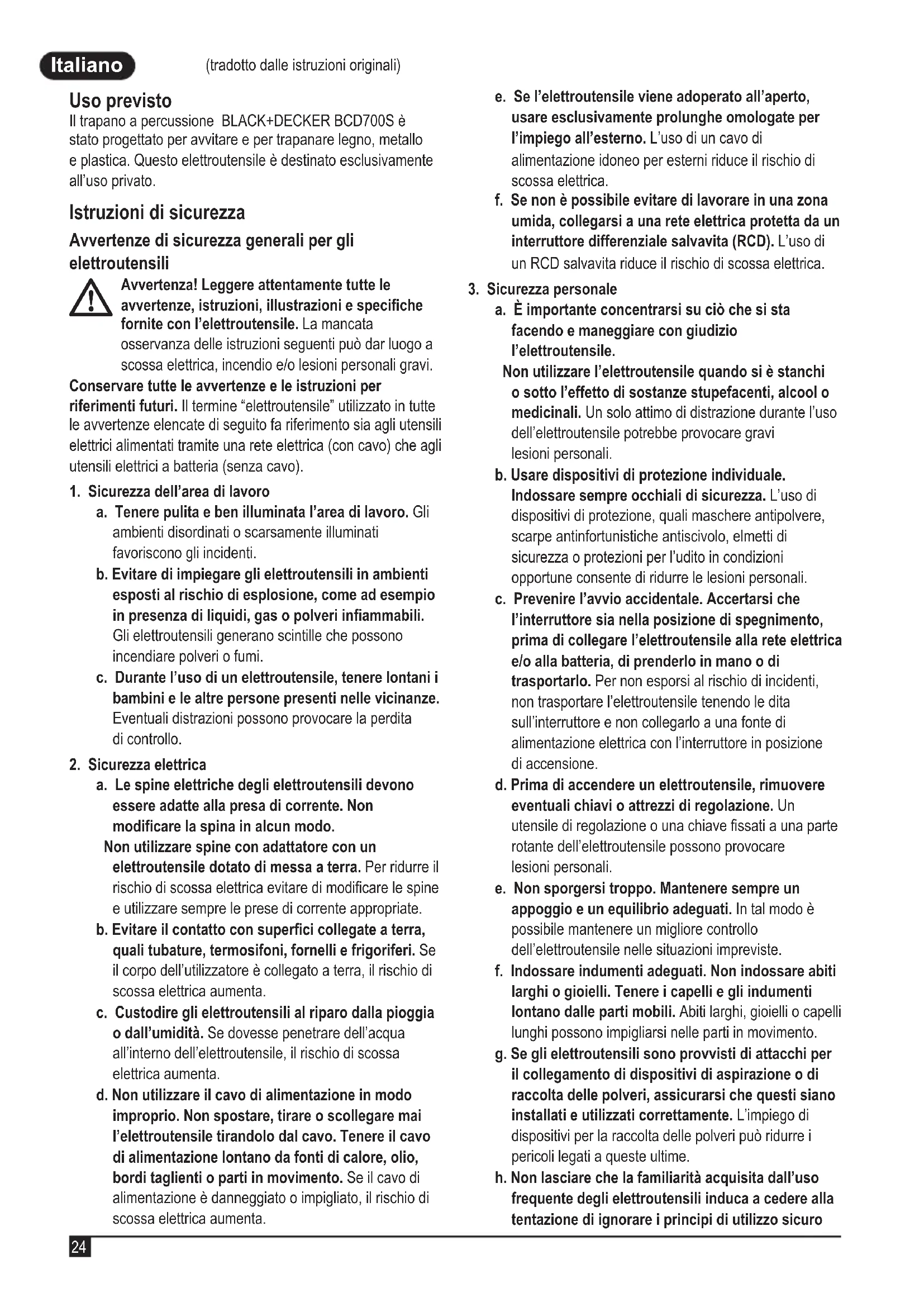

(tradotto dalle istruzioni originali) Italiano (tradotto dalle istruzioni originali) Uso previsto Il trapano a percussione BLACK+DECKER BCD700S è stato progettato per avvitare e per trapanare legno, metallo e plastica. Questo elettroutensile è destinato esclusivamente all’uso privato. Istruzioni di sicurezza Avvertenze di sicurezza generali per gli elettroutensili

Avvertenza! Leggere attentamente tutte le avvertenze, istruzioni, illustrazioni e speciche fornite con l’elettroutensile. La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni personali gravi. Conservare tutte le avvertenze e le istruzioni per riferimenti futuri. Il termine “elettroutensile” utilizzato in tutte le avvertenze elencate di seguito fa riferimento sia agli utensili elettrici alimentati tramite una rete elettrica (con cavo) che agli utensili elettrici a batteria (senza cavo).

1. Sicurezza dell’area di lavoro

a. Tenere pulita e ben illuminata l’area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti. b. Evitare di impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, come ad esempio in presenza di liquidi, gas o polveri inammabili. Gli elettroutensili generano scintille che possono incendiare polveri o fumi. c. Durante l’uso di un elettroutensile, tenere lontani i bambini e le altre persone presenti nelle vicinanze. Eventuali distrazioni possono provocare la perdita di controllo.

2. Sicurezza elettrica

a. Le spine elettriche degli elettroutensili devono essere adatte alla presa di corrente. Non modicare la spina in alcun modo. Non utilizzare spine con adattatore con un elettroutensile dotato di messa a terra. Per ridurre il rischio di scossa elettrica evitare di modicare le spine e utilizzare sempre le prese di corrente appropriate. b. Evitare il contatto con superci collegate a terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il corpo dell’utilizzatore è collegato a terra, il rischio di scossa elettrica aumenta. c. Custodire gli elettroutensili al riparo dalla pioggia o dall’umidità. Se dovesse penetrare dell’acqua all’interno dell’elettroutensile, il rischio di scossa elettrica aumenta. d. Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l’elettroutensile tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumenta. e. Se l’elettroutensile viene adoperato all’aperto, usare esclusivamente prolunghe omologate per l’impiego all’esterno. L’uso di un cavo di alimentazione idoneo per esterni riduce il rischio di scossa elettrica. f. Se non è possibile evitare di lavorare in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale salvavita (RCD). L’uso di un RCD salvavita riduce il rischio di scossa elettrica.

3. Sicurezza personale

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile. Non utilizzare l’elettroutensile quando si è stanchi o sotto l’effetto di sostanze stupefacenti, alcool o medicinali. Un solo attimo di distrazione durante l’uso dell’elettroutensile potrebbe provocare gravi lesioni personali. b. Usare dispositivi di protezione individuale. Indossare sempre occhiali di sicurezza. L’uso di dispositivi di protezione, quali maschere antipolvere, scarpe antinfortunistiche antiscivolo, elmetti di sicurezza o protezioni per l’udito in condizioni opportune consente di ridurre le lesioni personali. c. Prevenire l’avvio accidentale. Accertarsi che l’interruttore sia nella posizione di spegnimento, prima di collegare l’elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l’elettroutensile tenendo le dita sull’interruttore e non collegarlo a una fonte di alimentazione elettrica con l’interruttore in posizione di accensione. d. Prima di accendere un elettroutensile, rimuovere eventuali chiavi o attrezzi di regolazione. Un utensile di regolazione o una chiave ssati a una parte rotante dell’elettroutensile possono provocare lesioni personali. e. Non sporgersi troppo. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possibile mantenere un migliore controllo dell’elettroutensile nelle situazioni impreviste. f. Indossare indumenti adeguati. Non indossare abiti larghi o gioielli. Tenere i capelli e gli indumenti lontano dalle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta delle polveri, assicurarsi che questi siano installati e utilizzati correttamente. L’impiego di dispositivi per la raccolta delle polveri può ridurre i pericoli legati a queste ultime. h. Non lasciare che la familiarità acquisita dall’uso frequente degli elettroutensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuroItaliano

(tradotto dalle istruzioni originali) degli stessi. Un’azione imprudente potrebbe provocare lesioni personali gravi in una frazione di secondo.

4. Uso e cura dell’elettroutensile

a. Non sovraccaricare l’elettroutensile. Utilizzare l’elettroutensile adatto al lavoro da eseguire. L’elettroutensile corretto funziona meglio e in modo più sicuro, se utilizzato alla velocità per cui è stato progettato. b. Non utilizzare elettroutensili con interruttori di accensione/spegnimento difettosi. Qualsiasi elettroutensile che non possa essere controllato tramite l’interruttore è pericoloso e deve essere riparato. c. Staccare la spina dalla presa di corrente e/o rimuovere il pacco batteria, se rimovibile, dall’elettroutensile prima di effettuare qualsiasi tipo di regolazione, prima di cambiare gli accessori o di riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l’elettroutensile accidentalmente. d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l’uso dell’elettroutensile a persone inesperte o che non abbiano letto queste Istruzioni. Gli elettroutensili sono pericolosi in mano a persone inesperte. e. Sottoporre gli elettroutensili e gli accessori a regolare manutenzione. Vericare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell’elettroutensile. Se l’elettroutensile è danneggiato, farlo riparare prima dell’uso. Molti incidenti sono provocati da elettroutensili non sottoposti a corretta manutenzione. f. Mantenere aflati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi aflati riduce le probabilità di inceppamento e ne facilita il controllo. g. Utilizzare l’elettroutensile, gli accessori e le punte in conformità a queste istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L’utilizzo dell’elettroutensile per impieghi diversi da quelli previsti può provocare situazioni di pericolo. h. Mantenere le impugnature e le superci di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superci di presa scivolose non consentono di maneggiare e controllare in modo sicuro l’elettroutensile nel caso di imprevisti.

5. Utilizzo e cura degli elettroutensili a batteria

(solo per elettroutensili a batteria) a. Ricaricare la batteria esclusivamente con il caricabatterie specicato dal produttore. Un caricabatterie adatto a un determinato tipo di pacco batteria può provocare il rischio di incendio se utilizzato con un pacco batteria diverso. b. Usare gli elettroutensili esclusivamente con i pacchi batteria appositamente concepiti. L’impiego di pacchi batteria di tipo diverso potrebbe comportare il rischio di lesioni alle persone e incendio. c. Quando non è in uso, il pacco batteria deve essere custodito lontano da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altre minuterie in metallo che possono creare contatto tra i poli. Se i morsetti della batteria vengono cortocircuitati potrebbero provocare ustioni o un incendio. d. In condizioni di sovraccarico, dalla batteria potrebbe fuoriuscire del liquido: evitare il contatto. In caso di contatto accidentale, risciacquare la pelle con abbondante acqua. Se il liquido dovesse entrare a contatto con gli occhi, rivolgersi anche a un medico. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni. e. Non utilizzare un pacco batteria o un elettroutensile se danneggiati o modicati. Le batterie danneggiate o modicate potrebbero manifestare un comportamento imprevedibile, con la possibilità di causare un’esplosione o un incendio. f. Non esporre un pacco batteria o un elettroutensile al fuoco o a temperature elevate. L’esposizione al fuoco o a una temperatura superiore a 130 °C potrebbe provocare un’esplosione. NOTA: 130 °C di temperatura corrispondono a una temperatura di 265 °F. g. Seguire tutte le istruzioni per la carica e non caricare il pacco batteria o l’elettroutensile a una temperatura che non rientri nell’intervallo di valori specicato nelle istruzioni. Una carica effettuata in maniera scorretta o a una temperatura che non rientra nell’intervallo di valori specicato, potrebbe danneggiare la batteria aumentando il rischio d’incendio.

a. Fare riparare l’elettroutensile esclusivamente da personale specializzato che utilizzi solo ricambi originali. In questo modo viene garantita la sicurezza dell’elettroutensile. b. Non riparare i pacchi batteria danneggiati. Gli interventi di riparazione sui pacchi batteria devono essere eseguiti dal produttore o da fornitori di assistenza autorizzati (solo per gli elettroutensili a batteria).Italiano

(tradotto dalle istruzioni originali) Avvertenze di sicurezza aggiuntive per gli elettroutensili

Avvertenza! Ulteriori avvertenze di sicurezza per i trapani/avvitatori ● Usare le impugnature ausiliarie di cui è provvisto l’elettroutensile. La perdita di controllo può causare lesioni a persone. ● Tenere l’elettroutensile afferrando le impugnature isolate se vi è la possibilità che l’accessorio di taglio possa venire a contatto con cavi nascosti o con il lo di alimentazione. Se un accessorio di taglio dovesse venire a contatto con un cavo sotto tensione trasmetterebbe la corrente elettrica anche alle parti metalliche esposte dell’elettroutensile, con il pericolo di provocare la folgorazione dell’utilizzatore. ● Prima dell’uso sostenere l’elettroutensile in modo adeguato. Questo elettroutensile produce una coppia di uscita elevata e se non viene sorretto correttamente durante l’uso potrebbe provocare lesioni personali. ● Tenere l’elettroutensile afferrando le impugnature isolate se vi è la possibilità che la punta dell’avvitatore possa venire a contatto di cavi nascosti o del lo di alimentazione. Se i dispositivi di ssaggio dovessero venire a contatto con un cavo sotto tensione trasmetterebbero la corrente elettrica anche alle parti metalliche esposte del trapano-avvitatore, con il pericolo di provocare la folgorazione dell’utilizzatore. ● Usare morse o altri metodi pratici per ssare e bloccare il pezzo in lavorazione a una piattaforma stabile. Tenere il pezzo con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare una perdita del controllo. ● Prima di trapanare pareti, pavimenti o softti, controllare l’ubicazione di li e tubazioni. ● Evitare di toccare la punta di una punta del trapano subito dopo la trapanatura, dato che potrebbe essere calda. ● L’uso previsto è descritto in questo manuale d’istruzioni. Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati in questo manuale, si potrebbero vericare lesioni a persone e/o danni alle cose. Istruzioni di sicurezza durante l’utilizzo di punte lunghe ● Non azionare mai il trapano/avvitatore a una velocità superiore alla velocità massima nominale della punta. A velocità più elevate, è probabile che la punta si pieghi se lasciata ruotare liberamente senza toccare il pezzo in lavorazione, causando lesioni personali. ● Iniziare sempre a eseguire un foro a bassa velocità e con la punta a contatto con il pezzo in lavorazione. A velocità più elevate, è probabile che la punta si pieghi se lasciata ruotare liberamente senza toccare il pezzo in lavorazione, causando lesioni personali. ● Applicare pressione solo in linea diretta con la punta (non esercitare una pressione eccessiva). Le punte possono piegarsi causando la rottura o la perdita del controllo, con conseguenti lesioni personali. Sicurezza altrui ● Questo elettroutensile non è stato progettato per l’impiego da parte di persone portatrici di handicap sici, psichici o sensoriali di qualsiasi età, o di soggetti che non siano in possesso della dovuta esperienza o conoscenza, salvo che siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsabile della loro sicurezza. ● Sorvegliare i bambini per assicurarsi che non giochino con l’elettroutensile. Rischi residui L’utilizzo dell’elettroutensile può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Malgrado il rispetto delle norme di sicurezza pertinenti e l’implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Tali rischi includono: ● lesioni personali causate dal contatto con parti rotanti/in movimento; ● lesioni personali subite durante la sostituzione di parti, lame o accessori; ● lesioni personali causate dall’impiego prolungato di un elettroutensile (quando si utilizza qualsiasi utensile per lunghi periodi, accertarsi di fare regolarmente delle pause); ● menomazioni uditive; ● rischi per la salute causati dall’aspirazione di polvere generata dall’utilizzo dell’elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l’MDF.) Vibrazione I valori di emissione di vibrazione dichiarati al capitolo “Dati tecnici” e nella Dichiarazione di conformità nel presente manuale sono stati misurati secondo una procedura standardizzata prevista dalla norma EN 60745 e possono essere usati per mettere a confronto elettroutensili diversi. Il valore di emissione di vibrazione dichiarato può anche essere usato per una valutazione preliminare dell’esposizione. Avvertenza! Il valore di emissione di vibrazione durante l’impiego effettivo dell’elettroutensile può variare da quello dichiarato a seconda delle modalità d’uso. Il livello di emissione di vibrazione potrebbe superare il valore dichiarato. Quando si valuta l’esposizione alla vibrazione per stabilire le misure di sicurezza richieste, in conformità alla normativa 2002/44/CE destinata alla protezione delle persone che usano regolarmente elettroutensili nello svolgimento delle proprie mansioni lavorative, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l’elettroutensile viene usato, oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l’elettroutensile èItaliano

(tradotto dalle istruzioni originali) spento, quelli in cui è acceso ma a riposo e quelli in cui viene effettivamente utilizzato. Etichette sull’elettroutensile Sull’elettroutensile sono presenti i seguenti simboli assieme al codice data:

Avvertenza! Per ridurre il rischio di lesioni personali l'utilizzatore deve leggere il manuale di istruzioni. Istruzioni di sicurezza aggiuntive per batterie e caricabatterie (non forniti con l’elettroutensile) Batterie ● Non tentare mai di aprire la batteria per alcun motivo. ● Non lasciare che la batteria si bagni. ● Non riporre in luoghi dove la temperatura potrebbe superare i 40 °C. ● Caricare solo a temperature ambiente tra 10 °C e 40 °C. ● Caricare la batteria esclusivamente con il caricabatterie fornito in dotazione con l’elettroutensile. ● Quando si smaltiscono le batterie, seguire le istruzioni riportate al capitolo “Protezione dell’ambiente”.

Non tentare di caricare batterie danneggiate. Caricabatterie ● Usare il caricabatterie BLACK+DECKER solo per caricare la batteria dell’apparecchio con il quale è stato fornito. Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni materiali. ● Non tentare mai di caricare batterie non ricaricabili. ● Fare sostituire immediatamente i cavi di alimentazione difettosi. ● Non lasciare che la batteria si bagni. ● Non aprire il caricabatterie. ● Non utilizzare il caricabatterie come sonda.

Il caricabatterie è destinato esclusivamente all'uso in ambienti interni.

Leggere questo manuale d'istruzioni prima dell'uso. Sicurezza elettrica

Il doppio isolamento di cui è provvisto il caricabatterie rende superuo il lo di terra. Vericare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta dei valori nominali. Non tentare mai di sostituire la spina caricabatterie con una spina elettrica tradizionale. ● Per prevenire pericoli, se il cavo di alimentazione è danneggiato è necessario farlo riparare dal produttore o presso un Centro assistenza BLACK+DECKER autorizzato. Caratteristiche Questo elettroutensile include alcune o tutte le seguenti caratteristiche.

1. Interruttore di azionamento a velocità variabile

2. Cursore di controllo del senso di rotazione

3. Collare per regolazione coppia di serraggio

4. Mandrino portapunta autoserrante

5. Selettore marce a due velocità

6. Batteria (x2 con BCD700S2S)

7. Pulsante di rilascio della batteria

Assemblaggio Uso Avvertenza! Lasciare che l’elettroutensile funzioni al proprio ritmo. Non sovraccaricarlo. Carica della batteria (Fig. A) La batteria deve essere caricata prima dell’impiego iniziale e quando non eroga una potenza sufciente per svolgere lavori che prima era possibile eseguire facilmente. Durante la carica la batteria potrebbe riscaldarsi. Si tratta di un fatto normale che non indica la presenza di un problema. Avvertenza! Non caricare la batteria a temperature ambientali inferiori a 10 °C o superiori a 40 °C. La temperatura di carica raccomandata è di circa 24 °C. Nota: il caricabatterie non carica una batteria se la temperatura delle celle è inferiore a 10 °C o superiore a 40 °C circa. La batteria deve essere lasciata nel caricabatterie, che comincerà a caricarla automaticamente quando la temperatura delle celle aumenta o diminuisce. ● Collegare il caricabatteria a qualsiasi presa elettrica standard 230 Volt 50 Hz. ● Inserire il pacco batteria nel caricabatteria come mostrato in gura A. ● Il LED verde lampeggia mentre la carica è in corso. ● Il completamento della carica sarà indicato dal LED verde che rimane continuamente acceso. Il pacco batteria a quel punto è completamente carica e può essere utilizzato subito o lasciato nel caricabatterie. Avvertenza! Pericolo di incendio. Quando si scollega il caricabatterie dall’elettroutensile, accertarsi di scollegare prima il caricabatterie dalla presa di corrente, quindi scollegare il cavo del caricabatterie dall’elettroutensile. Installazione e rimozione del pacco batteria dall’elettroutensile (Fig. B) Avvertenza! Vericare che il pulsante di bloccaggio sia attivato per evitare l’azionamento dell’interruttore mentre si estrae o si inserisce la batteria. Per installare il pacco batteria: ● inserire il pacco batteria nell’elettroutensile nché non si avverte un clic (g. B). Rimozione del pacco batteria dall’elettroutensile (g. C) ● Premere il pulsante di rilascio della batteria come indicato in (g. C) ed estrarre il pacco batteria dall’utensile.Italiano

(tradotto dalle istruzioni originali) Istruzioni per l’uso Interruttore a grilletto e pulsante indietro ● Il trapano viene acceso e spento tirando e rilasciando l’interruttore a grilletto (1). Maggiore è la pressione esercitata sull’interruttore di azionamento, maggiore è la velocità del trapano. ● Un pulsante di comando avanti/indietro (2) determina la direzione dell’elettroutensile e funge anche da pulsante di bloccaggio. ● Per selezionare la rotazione in avanti, rilasciare l’interruttore di accensione a grilletto e spostare il pulsante di comando avanti/indietro verso sinistra. ● Per selezionare la rotazione inversa, spostare il cursore di controllo della rotazione avanti/indietro nella direzione opposta. Nota: Quando il cursore si trova al centro blocca l’utensile nella posizione di spegnimento. Assicurarsi di avere rilasciato il grilletto prima di cambiare la posizione del cursore di controllo del senso di rotazione. Controllo della coppia (g.D) L’elettroutensile è dotato di un collare per la regolazione della coppia (3) che consente di selezionare la modalità operativa e di impostare la coppia di avvitamento delle viti. Le viti di grandi dimensioni e i pezzi in lavorazione di materiale più duro richiedono una coppia di serraggio maggiore rispetto alle viti più piccole e ai pezzi di materiale più tenero. ● Per trapanare legno, metallo e plastica, regolare il collare sul simbolo del trapano ● Per l’avvitatura, regolarlo sulla taratura desiderata. Se non si sa ancora quale impostazione usare, procedere come descritto di seguito: ● Regolare il collare sulla taratura di coppia più bassa. ● Serrare la prima vite. ● Se la frizione scatta prima di aver ottenuto il risultato desiderato, aumentare la taratura del collare e continuare ad avvitare la vite. Ripetere no a ottenere l’impostazione corretta. Usare questa taratura per le viti rimanenti. Mandrino senza chiave (g. E) Avvertenza! Vericare che il pulsante di blocco di sicurezza sia attivato per evitare l’azionamento dell’interruttore mentre si inseriscono o si estraggono gli accessori. Per inlare una punta o altri accessori: ● Afferrare la metà posteriore del mandrino (4) con una mano e usare l’altra per ruotare la metà anteriore in direzione antioraria (rispetto all’estremità con mandrino). ● Inlare la punta o un altro accessorio completamente nel mandrino e serrare saldamente tenendo la metà posteriore del mandrino e ruotando la parte anteriore in senso orario come visto dall’estremità del mandrino. Avvertenza! Non tentare di serrare le punte (o qualsiasi altro accessorio) afferrando la parte anteriore del mandrino portapunta e accendendo l’elettroutensile. Durante il cambio degli accessori, potrebbero vericarsi danni al mandrino e lesioni alle persone. Selettore marce a due velocità (Figura F) La funzione del selettore marce a due velocità del trapano/ avvitatore consente di cambiare le marce per una maggiore versatilità. Per selezionare la velocità bassa, con coppia alta (posizione 1), spegnere l’elettroutensile e lasciare che si fermi. Far scorrere il selettore marce (5) indietro (lontano dal mandrino). Per selezionare la velocità alta, con coppia bassa (posizione 2), spegnere l’elettroutensile e lasciare che si fermi. Far scorrere il pulsante selettore marce verso il mandrino. Nota: Non cambiare marce quando l’apparato è in funzione. In caso di difcoltà con il cambio delle marce, assicurarsi che il selettore marce a due intervalli sia completamente spinto in avanti o completamente spinto indietro. Foratura/Avvitatura ● Selezionare la rotazione avanti o indietro usando il cursore avanti/indietro (2). ● Per accendere l’elettroutensile, premere l’interruttore di accensione (1). La velocità dell’elettroutensile dipende dalla pressione esercitata sull’interruttore. ● Per spegnere l’elettroutensile, rilasciare l’interruttore. Consigli per un utilizzo ottimale Foratura ● Utilizzare solamente punte di trapano appuntite. ● Supportare e ssare il pezzo in lavorazione correttamente, come indicato nelle Istruzioni di sicurezza. ● Utilizzare i dispositivi di protezione necessari e adeguati, come indicato nelle Istruzioni di sicurezza. ● Mettere in sicurezza e manutenere l’area di lavoro, come indicato nelle Istruzioni di sicurezza. ● Far funzionare il trapano molto lentamente, con una leggera pressione, no a quando il foro è sufcientemente profondo da evitare la fuoriuscita della punta. ● Esercitare la pressione perpendicolarmente alla punta. Usare una pressione sufciente a permettere alla punta di eseguire il foro, ma non così eccessiva da far spegnere il motore o da spostare la punta. ● Tenere saldamente il trapano con due mani per controllarne lo spostamento rotatorio. ● NON PREMERE VARIE VOLTE IL GRILLETTO DI AZIONAMENTO DI UN TRAPANO CHE SI È BLOCCATO

PER TENTARE DI RIAVVIARLO. IL TRAPANO

POTREBBE SUBIRE DANNI. ● Contenere al massimo la possibilità di arresto iniziale, riducendo la pressione e azionando il trapano a bassa velocità nell’ultima porzione del foro. ● Tenere acceso il motore mentre si estrae la punta da un foro trapanato. In questo modo si riducono gli inceppamenti. ● Assicurarsi che l’interruttore accenda e spenga il trapano. Esecuzione di fori nel legno I fori nel legno possono essere eseguiti con la stessa punta usata per il metallo o con punte a lancia. Le punte devono essere aflate ed estratte frequentemente per eliminare i trucioli dalle scanalature del trapano.Italiano

(tradotto dalle istruzioni originali) Esecuzione di fori nel metallo Utilizzare un lubricante da taglio quando si forano metalli. Fanno eccezione la ghisa e l’ottone, che vanno forati a secco. Gli oli da taglio che funzionano meglio di tutto sono l’olio solforato o l’olio di lardo. Esecuzione di fori nelle murature Per la foratura di murature, regolare il collare (3) sulla posizione di trapanatura a percussione, allineando il simbolo al contrassegno. Far scorrere il selettore della velocità (5) verso la parte anteriore dell’elettroutensile (seconda marcia). Avvitatura ● Usare sempre la punta da cacciavite di tipo e misura corretti. ● Se le viti sono dure da avvitare, versare una piccola quantità di detersivo o sapone per lubricarle. ● Tenere sempre l’elettroutensile e la punta del cacciavite in posizione perpendicolare rispetto alla vite Guida alla risoluzione dei problemi Problema Possibile causa Possibile soluzione L'unità non si avvia. Il pacco batteria non si è caricato. Controllare i requisiti di carica del pacco batteria Il pacco batteria non si carica. Il caricabatterie non è collegato a una presa di corrente. La temperatura dell'aria circostante è troppo alta o troppo bassa. Collegare il caricabatterie a una presa di corrente fun- zionante. Spostare il caricabatterie e la batteria in un luogo con una temperatura dell'aria circostante superiore a 4,5ºC o inferiore a +40,5ºC L'elettroutensile si spegne improvvisa- mente. Il pacco batteria ha raggiunto il proprio limite termico mas- simo. Carica esaurita. (Per massimizzare la durata del pacco batteria, esso è pro- gettato per spegnersi improvvisamente quando è scarica. Lasciare che il pacco batteria si raffreddi. Inserirlo nel caricabatterie e lasciarlo caricare. Manutenzione Questo elettroutensile BLACK+DECKER è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare. Il caricabatterie non richiede alcuna manutenzione, ad eccezione di una regolare pulizia.

Avvertenza! Prima di eseguire interventi di manutenzione sull’elettroutensile estrarre la batteria. Scollegare il caricabatterie dalla presa di corrente prima di pulirlo. ● Pulire regolarmente le prese di ventilazione dell’elettroutensile e del caricabatterie con un pennello o con un panno morbido e asciutto. ● L’alloggiamento del motore deve essere pulito regolarmente con un panno umido. Non usare sostanze abrasive o detergenti a base di solventi. ● Aprire regolarmente il mandrino e batterlo leggermente per eliminare la polvere dall’interno. Tutela ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo devono essere smaltiti con i riuti domestici normali. I prodotti e le batterie contengono materiali che possono essere recuperati o riciclati, riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all’indirizzo www.2helpU.com. Dati tecnici BCD700S Tensione V

Velocità a vuoto Min

0-360/0-1400 Coppia max. Nm 17,5/40 Capacità del mandrino mm 1-10 Capacità di foratura max. Acciaio/legno/ muratura

10/25/10 Peso kg 0.90 (con batteria 1.30) Caricabatterie 906214** Tensione in ingresso

Corrente mA 200 Tempo di carica approssimativo Ore 8 Caricabatterie 905902** / N4940** Tensione in ingresso

Corrente mA 400 Tempo di carica approssimativo Ore 4 Caricabatterie 905998** Tensione in ingresso

(tradotto dalle istruzioni originali) Caricabatterie 905998** Corrente Amp 1 Tempo di carica approssimativo Ore 1,5 Batteria BL1518 Tensione V

Capacità Ah 1,5 Tipo Agli ioni di litio Batteria BL2018 Tensione V

Capacità Ah 2,0 Tipo Agli ioni di litio Batteria BL4018 Tensione V

Capacità Ah 4,0 Tipo Agli ioni di litio Livello di pressione sonora misurato in conformità alla norma EN 60745: Pressione sonora (L

) 99,7 dB(A), incertezza (K) 3 dB(A) Valori totali di emissione di vibrazione (somma vettore triassiale) in conformità alla norma EN 60745: Trapanatura a percussione nel calcestruzzo (a h;ID ) 14,4 m/s

, incertezza (K) 1,5 m/s

Foratura di metallo (a h, D ) <2,5 m/s

, incertezza (K) 1,5 m/s

Avvitatura senza funzione a impulsi (a

, incertezza (K) 1,5 m/s

Dichiarazione di conformità CE DIRETTIVA MACCHINE

BCD700S - Trapano a percussione Black & Decker dichiara che i prodotti descritti nella sezione “Dati tecnici” sono conformi alle seguenti norme: 2006/42/EC, EN 60745-1:1010, EN 60745-2-1:2010 Questi prodotti sono conformi alla Direttive 2004/30/UE e 2011/65/UE. Per ulteriori informazioni contattare Black & Decker al seguente indirizzo oppure consultare l’ultima di copertina del manuale. Il sottoscritto è responsabile della redazione del presente documento tecnico e rilascia questa dichiarazione per conto di Black & Decker. R. Laverick Engineering Manager Black & Decker Europe, 270 Bath Road, Slough, Berkshire, SL1 4DX Regno Unito 19/05/2020 Garanzia Black & Decker è certa della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi dalla data di acquisto. Il presente certicato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida nei territori degli Stati membri dell’Unione Europea o dell’EFTA (Associazione europea di libero scambio). Per attivare la garanzia, la richiesta di intervento e riparazione in garanzia deve essere effettuata in accordo con i Termini e condizioni Black & Decker e sarà necessario presentare la prova di acquisto al venditore o all’agente di riparazione autorizzato. Termini e condizioni della garanzia Black & Decker di 2 anni e la sede dell’agente di riparazione autorizzato più vicino sono consultabili su Internet all’indirizzo www.2helpU.com oppure è possibile contattare l’ufcio Black & Decker di zona all’indirizzo indicato in questo manuale. Visitare il nostro sito www.blackanddecker.eu per registrare il prodotto Black & Decker appena acquistato e ricevere gli aggiornamenti su nuovi prodotti e offerte speciali.Nederlands
