MANUAL DE UTILIZADOR BCD700S BLACK & DECKER

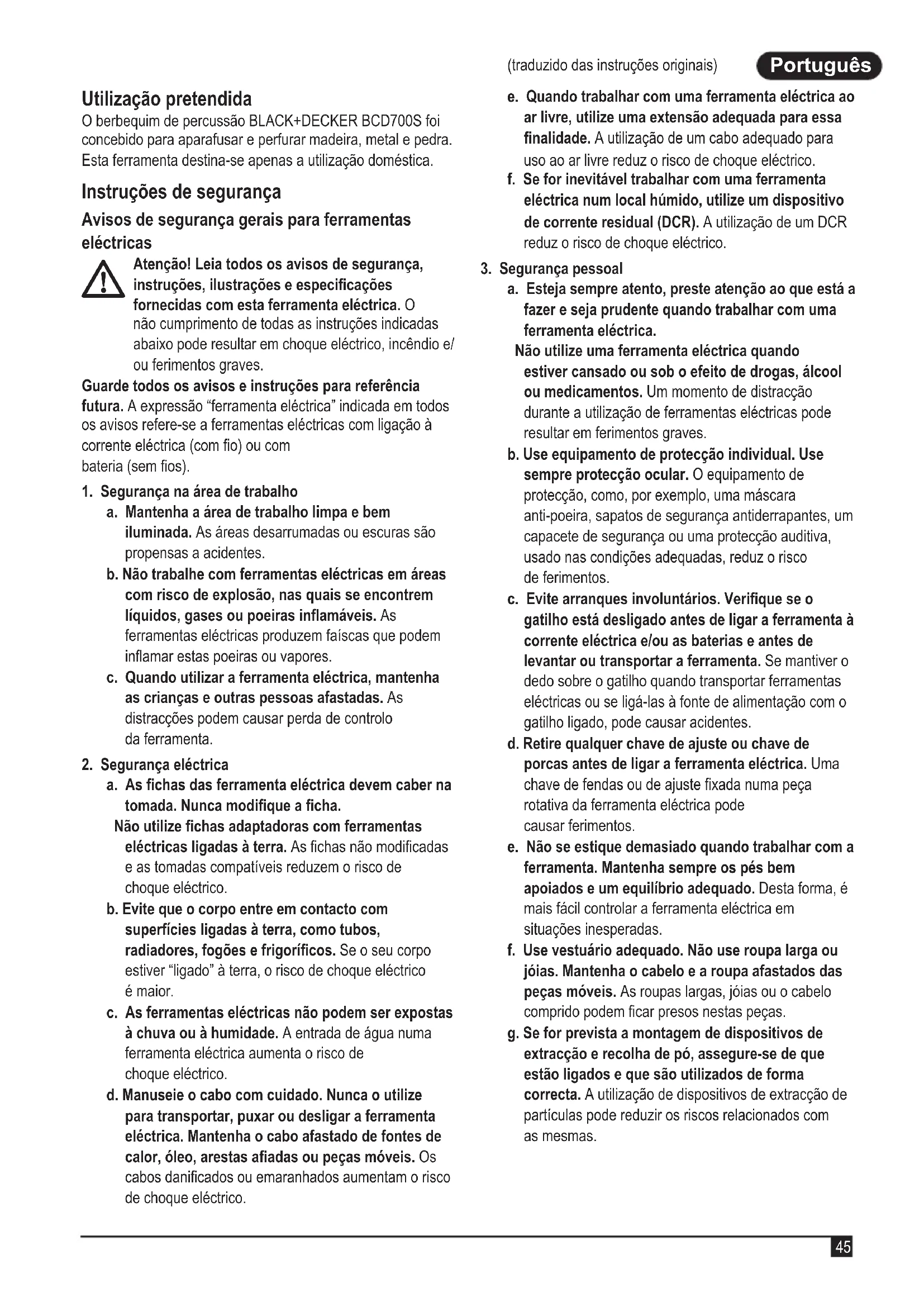

Português (traduzido das instruções originais) 45

Utilização pretendida

O berbequim de percussão BLACK+DECKER BCD700S foi concebido para aparafusar e perfurar madeira, metal e pedra. Esta ferramenta destina-se apenas a utilização doméstica.

Instruções de segurança

Avisos de segurança gerais para ferramentas eléctricas

Atenção! Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta eléctrica. O não cumprimento de todas as instruções indicadas abaixo pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura. A expressão “ferramenta eléctrica” indicada em todos os avisos refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com fio) ou com bateria (sem fios).

1. Segurança na área de trabalho

a. Mantenha a área de trabalho limpa e bem iluminada. As áreas desarrumadas ou escuras são propensas a acidentes.

b. Não trabalhe com ferramentas eléctricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas produzem faíscas que podem inflamar estas poeiras ou vapores.

c. Quando utilizar a ferramenta eléctrica, mantenha as crianças e outras pessoas afastadas. As distracções podem causar perda de controlo da ferramenta.

Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e as tomadas compatíveis reduzem o risco de choque eléctrico.

b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como tubos, radiadores, fogões e frigoríficos. Se o seu corpo estiver “ligado” à terra, o risco de choque eléctrico é maior.

c. As ferramentas eléctricas não podem ser expostas à chuva ou à humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.

d. Manuseie o cabo com cuidado. Nunca o utilize para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, arestas afiadas ou peças móveis. Os cabos danificados ou emaranhados aumentam o risco de choque eléctrico.

e. Quando trabalhar com uma ferramenta eléctrica ao ar livre, utilize uma extensão adequada para essa finalidade. A utilização de um cabo adequado para uso ao ar livre reduz o risco de choque eléctrico.

f. Se for inevitável trabalhar com uma ferramenta eléctrica num local húmido, utilize um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

3. Segurança pessoal

a. Esteja sempre atento, preste atenção ao que está a fazer e seja prudente quando trabalhar com uma ferramenta eléctrica.

Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves.

b. Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, uma máscara anti-poeira, sapatos de segurança antiderrapantes, um capacete de segurança ou uma protecção auditiva, usado nas condições adequadas, reduz o risco de ferimentos.

c. Evite arranques involuntários. Verifique se o gatilho está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramenta. Se mantiver o dedo sobre o gatilho quando transportar ferramentas eléctricas ou se ligá-las à fonte de alimentação com o gatilho ligado, pode causar acidentes.

d. Retire qualquer chave de ajuste ou chave de porcas antes de ligar a ferramenta eléctrica. Uma chave de fendas ou de ajuste fixada numa peça rotativa da ferramenta eléctrica pode causar ferimentos.

e. Não se estique demasiado quando trabalhar com a ferramenta. Mantenha sempre os pés bem apoiados e um equilíbrio adequado. Desta forma, é mais fácil controlar a ferramenta eléctrica em situações inesperadas.

f. Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo e a roupa afastados das peças móveis. As roupas largas, jóias ou o cabelo comprido podem ficar presos nestas peças.

g. Se for prevista a montagem de dispositivos de extracção e recolha de pó, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de partículas pode reduzir os riscos relacionados com as mesmas.

h. Não permita que o facto de estar familiarizado com a utilização frequente das ferramentas o torne complacente e ignore os princípios de segurança da ferramenta. Uma acção irreflectida pode causar ferimentos graves numa fracção de segundos.

1. Utilização e manutenção da ferramenta eléctrica

a. Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho.

A ferramenta eléctrica adequada efectua o trabalho de um modo mais eficiente e seguro se for utilizada de acordo com a capacidade para a qual foi concebida.

b. Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser controlada através do gatilho é perigosa e tem de ser reparada.

c. Retire a ficha da tomada de electricidade e/ou a bateria da ferramenta eléctrica, caso seja possível fazê-lo, da ferramenta eléctrica antes de efectuar quaisquer ajustes, substituir acessórios ou guardar a ferramenta. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.

d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para manuseá-las.

e. Proceda à manutenção das ferramentas eléctricas e acessórios. Verifique se as partes móveis estão desalinhadas ou bloqueadas, se há peças partidas ou qualquer outra situação que possa afectar o funcionamento das ferramentas eléctricas. Se a ferramenta eléctrica estiver danificada, esta só deve ser utilizada quando estiver reparada. Muitos acidentes são causados por ferramentas eléctricas com uma manutenção insuficiente.

f. Mantenha as ferramentas de corte sempre afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, bloqueiam com menos frequência e controlam-se com maior facilidade.

g. Utilize a ferramenta eléctrica, acessórios e peças de ferramenta de acordo com estas instruções, considerando as condições de trabalho e o tarefa a ser executada. A utilização da ferramenta eléctrica para fins diferentes dos previstos pode resultar em situações perigosas.

h. Mantenha os punhos e superfícies de preensão secas, limpas e

sem óleo e gordura. Se os punhos e as superfícies de preensão estiverem escorregadios, isso não permite um manuseamento e controlo seguros da

ferramenta em situações inesperadas.

1. Utilização e cuidados a ter com a ferramenta com bateria (apenas para ferramentas com bateria)

a. Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria.

b. Utilize ferramentas eléctricas apenas com baterias específicas. A utilização de outras baterias pode causar ferimentos e incêndio.

c. Quando uma bateria não estiver a ser utilizada, mantenha-a afastada de outros objectos metálicos como, por exemplo, clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que possam fazer ligação de um terminal a outro. O curto-circuito de terminais da bateria pode causar queimaduras ou incêndio.

d. Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras.

e. Não utilize uma bateria ou uma ferramenta que esteja danificada ou modificada. As baterias danificadas ou modificadas podem ter um comportamento imprevisível, podendo causar incêndio, explosão ou risco de ferimentos.

f. Não exponha a bateria ou a ferramenta ao fogo ou a temperatura excessiva. A exposição ou uma temperatura superior a 130 °C pode dar origem a uma explosão. NOTA: A temperatura “130 °C” pode ser substituída pela temperatura “265 °F”.

g. Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora da gama de temperaturas especificadas nas instruções. Se o carregamento não for efectuado correctamente ou se a temperaturas não estiverem de acordo com o limite especificado, a bateria pode ficar danificada e há um maior risco de incêndio.

1. Assistência

a. A ferramenta eléctrica deve ser reparada por técnicos qualificados que utilizem apenas peças de substituição iguais. Desta forma, é garantida a segurança da ferramenta eléctrica.

b. Nunca repare baterias danificadas. A reparação das baterias só deve ser efectuada pelo fabricante ou por fornecedor de serviços autorizado (apenas para ferramentas com bateria).

Atenção! Avisos de segurança adicionais para berbequins

- Utilize os punhos auxiliares fornecidos com a ferramenta. A perda de controlo pode causar ferimentos.

- Segure a ferramenta eléctrica pelas superfícies de preensão isoladas quando executar uma operação em que o acessório de corte possa entrar em contacto com cablagem escondida. O acessório de corte que entre em contacto com um fio “sob tensão” pode fazer com que as peças de metal expostas da ferramenta eléctrica conduzam electricidade e electrocutem o operador.

- Fixe bem a ferramenta antes de utilizá-la. Esta ferramenta produz um binário de saída elevado. Se não fixar bem a ferramenta durante a operação, pode ocorrer perda de controlo e causar ferimentos.

- Segure a ferramenta eléctrica pelas superfícies de preensão isoladas quando executar uma operação em que o fixador possa entrar em contacto com a cablagem escondida. Os parafusos que entrem em contacto com um fio sob tensão eléctrica podem fazer com que as peças metálicas expostas da ferramenta conduzam electricidade e electrocutem o utilizador.

- Utilize grampos ou outro sistema prático para apoiar e fixar a peça numa plataforma estável. Segurar a peça com a mão ou contra o corpo pode causar instabilidade e perda de controlo.

- Antes de perfurar paredes, tectos ou chãos, verifique a localização de cablagem e tubos.

- Evite tocar na ponta de uma broca logo após a perfuração, uma vez que esta pode estar quente.

- A utilização adequada é descrita neste manual de instruções. A utilização de qualquer acessório ou a realização de qualquer operação com esta ferramenta que não esteja incluída neste manual de instruções pode causar ferimentos e/ou danos materiais.

Instruções de segurança quando utilizar brocas compridas

- Nunca utilize a ferramenta a uma velocidade mais elevada do que a velocidade nominal máxima da broca. A velocidades mais elevadas, a broca pode ficar dobrada se rodar livremente sem tocar na peça, podendo causar ferimentos.

- Inicie sempre a perfuração a uma velocidade reduzida

e com a ponta da broca em contacto com a peça. A velocidades mais elevadas, a broca pode ficar dobrada se rodar livremente sem tocar na peça, podendo causar ferimentos.

- Aplique pressão apenas em linha recta com a broca e não aplique pressão excessiva. As brocas podem ficar dobradas e causar rotura ou perda de controlo, bem como ferimentos.

Segurança de terceiros

- Esta ferramenta não deve ser utilizada por pessoas (incluindo crianças) que apresentem capacidades físicas, sensoriais ou mentais reduzidas ou que não possuam os conhecimentos e a experiência necessários, excepto se forem vigiadas e instruídas acerca da utilização da ferramenta por uma pessoa responsável pela sua segurança.

- As crianças devem ser vigiadas para que não mexam no equipamento.

Riscos residuais

Podem surgir riscos residuais adicionais durante a utilização da ferramenta, que podem não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc.

Mesmo com o cumprimento dos regulamentos de segurança relevantes e a implementação de dispositivos de segurança, alguns riscos residuais podem não ser evitados. Estes incluem:

- Ferimentos causados pelo contacto com peças em rotação/movimento.

- Ferimentos causados durante a substituição de peças, lâminas ou acessórios.

- Ferimentos causados pela utilização prolongada de uma ferramenta. Se utilizar uma ferramenta durante períodos prolongados, faça pausas com regularidade.

- Danos auditivos.

- Problemas de saúde causados pela inalação de poeiras resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF).

Vibração

Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medidos de acordo com o método de teste padrão fornecido pela EN 60745 e podem ser utilizados para comparar ferramentas. O valor da emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição.

Atenção! O valor da emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor declarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado.

Quando avaliar a exposição da vibração para determinar as medidas de segurança exigidas pela Directiva 2002/44/CE para proteger pessoas que utilizem regularmente ferramentas eléctricas na sua actividade profissional, deve ser considerada uma estimativa de exposição de vibração, as condições reais de utilização e o modo de utilização da ferramenta, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inactividade e espera da ferramenta, além do tempo de funcionamento.

Etiquetas colocadas na ferramenta

A ferramenta apresenta os seguintes símbolos de aviso juntamente com o código de data:

Atenção! Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções.

Instruções de segurança adicionais para baterias e carregadores (não fornecidos com a ferramenta)

Baterias

• Nunca abra a bateria, seja qual for o motivo.
• Não exponha a bateria à água.
• Não armazene-as em locais onde a temperatura possa exceder os 40 °C.
• Carregue apenas a temperaturas ambiente entre 10 °C e 40 °C.
• Carregue apenas com o carregador fornecido com a ferramenta.
• Ao eliminar a bateria, siga as instruções indicadas na secção “Protecção do ambiente”.

Não carregue baterias danificadas.

Carregadores

• Utilize o carregador BLACK+DECKER apenas para carregar a bateria da ferramenta com a qual foi fornecida. Outras baterias podem rebentar, provocando ferimentos e danos.
• Nunca carregue baterias não recarregáveis.
• Substitua os cabos defeituosos imediatamente.
• Não exponha a bateria à água.
• Não abra o carregador.
• Não manipule o interior do carregador.

O carregador deve ser utilizado apenas em espaços interiores.

Antes da utilização, leia o manual de instruções.

Segurança eléctrica

O carregador tem isolamento duplo. Por esse motivo, não necessita de ligação à terra. Verifique sempre se a tensão de alimentação corresponde à tensão indicada na placa sinalética. Nunca substitua a unidade do carregador por uma tomada de alimentação normal.

- Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um centro de assistência autorizado da BLACK+DECKER para evitar acidentes.

Funcionalidades

Esta ferramenta inclui todas ou parte das seguintes funcionalidades.

1. Botão de velocidade variável
2. Corrediça de avanço/recuo
3. Anel de ajuste do binário
4. Mandril sem chave

5. Alavanca de dupla amplitude

6. Bateria (2 com BCD700S2S)

7. Patilha de libertação da bateria
8. Suporte para as brocas da aparafusadora

Montagem

Utilização

Atenção! Não altere o ritmo de funcionamento da ferramenta. Não sobrecarregue.

Carregar a bateria (Fig. A)

A bateria tem de ser carregada antes da primeira utilização e sempre que não conseguir produzir energia suficiente em trabalhos anteriormente feitos sem dificuldade. A bateria pode aquecer durante o carregamento. Isto é normal e não indica um problema.

Atenção! Não carregue a bateria a temperaturas ambiente inferiores a 10 °C ou superiores a 40 °C. Temperatura de carregamento recomendada: aproximadamente 24 °C.

Nota: O carregador não carrega a bateria se a temperatura das células for inferior a 10 °C ou superior a 40 °C.

A bateria não deve ser retirada do carregador para que este comece a carregar automaticamente quando a temperatura das células aquecer ou arrefecer.

• Ligue o carregador a qualquer tomada eléctrica padrão de 230 volts, 50 Hz.
• Encaixe a bateria dentro no carregador, como indicado na Fig. A.
• O LED verde começa a piscar, o que significa que a bateria está a carregar.
• A conclusão do processo de carregamento é indicada pelo LED verde, que permanece ligado de maneira contínua. A bateria fica totalmente carregada e pode ser utilizada nesta altura ou pode deixá-la no carregador.

Atenção! Risco de incêndio. Quando desligar o carregador da ferramenta, desligue-o primeiro da tomada e depois desligue o cabo do carregador da ferramenta.

Inserir e retirar a bateria da ferramenta (Fig. B)

Atenção! Verifique se o botão de desbloqueio está engatado para impedir a activação do gatilho, antes de retirar ou instalar a bateria.

Instalar a bateria:

- Insira a bateria na ferramenta até ouvir um som de encaixe (Fig. B)

Retirar a bateria da ferramenta (Fig. C)

- Pressione o botão de libertação da bateria, como indicado na (Fig. C) e retire a bateria da ferramenta.

Instruções de funcionamento

Botão de gatilho e recuo

• Para ligar e desligar o berbequim, carregue e liberte o gatilho (1). Quanto maior for a pressão no gatilho, maior será a velocidade do berbequim.
• O botão de controlo de avanço/recuo (2) determina a direcção da ferramenta e serve igualmente como botão de desbloqueio.
• Para seleccionar a rotação de avanço, solte o gatilho e pressione o botão de controlo de avanço/recuo para a esquerda.

- Para seleccionar a rotação de recuo, pressione o botão de controlo de avanço/recuo na direcção oposta.

Nota: A posição central do botão de controlo bloqueia a ferramenta na posição Desligar. Se alterar a posição do botão de controlo, liberte o gatilho.

Controlo do binário (Fig. D)

Esta ferramenta é fornecida com um botão de ajuste de binário (3) para seleccionar o modo de funcionamento e definir o binário para apertar parafusos. Os parafusos grandes e materiais duros requerem uma definição de binário mais elevada do que os parafusos pequenos e materiais mais macios.

• Para perfurar madeira, metal e plásticos, coloque o botão na posição com o símbolo de perfuração
• Para aparafusar, coloque o botão na posição pretendida. Se ainda não souber qual a posição adequada, proceda da seguinte forma:
• Soloque o botão na posição de binário mais baixa.
• Aperte o primeiro parafuso.
• Se o mecanismo forçar antes de atingir o resultado pretendido, aumente a regulação do botão e continue a apertar o parafuso. Repita até atingir a regulação correcta. Utilize esta definição para os parafusos restantes.

Mandril sem chave (Fig. E)

Atenção! Verifique se o botão de desbloqueio está na posição correcta para impedir a activação acidental do gatilho, antes de instalar ou retirar os acessórios.

Para inserir uma broca ou outro acessório:

• Segure na parte posterior do mandril (4) com uma mão e com a outra mão rode a metade dianteira para a esquerda, da perspectiva da extremidade do mandril.
• Insira por completo a broca ou outro acessório no mandril e aperte com firmeza, mantendo pressionada a metade traseira do mandril e rodando a parte dianteira na direcção dos ponteiros do relógio, da perspectiva da extremidade do mandril.

Atenção! Não aperte brocas (ou qualquer outro acessório) segurando a parte frontal do mandril e rodando a ferramenta. Pode danificar o mandril ou causar ferimentos quando substituir acessórios.

Alavanca de dupla amplitude (Figura F)

A função de duas velocidades do berbequim permite mudar de velocidade para uma maior versatilidade. Para seleccionar a velocidade baixa, definição de binário elevado (posição 1), desligue a ferramenta e permita que a mesma pare. Faça deslizar o botão de mudança de velocidade (5) no sentido oposto ao do mandril. Para seleccionar a velocidade elevada, definição de binário baixo (posição 2), desligue a ferramenta e permita que a mesma pare.

Faça deslizar o botão de mudança de velocidade na direcção do mandril.

Nota: Não altere a velocidade quando a ferramenta estiver em funcionamento. Se tiver dificuldade em mudar de velocidade, verifique se o botão de mudança de velocidade dupla está totalmente empurrado para a frente ou para trás.

Perfurar/aparafusar

• Seleccione a rotação de avanço ou recuo utilizando a corrediça de avanço/recuo (2).
• Para ligar a ferramenta, pressione o gatilho (1). A velocidade da ferramenta depende da intensidade da pressão no botão.
• Para desligar a ferramenta, liberte o gatilho.

Sugestões para uma utilização óptima

Perfuração

• Utilize apenas brocas afiadas.
• Apoie e fixe a peça correctamente, de acordo com as instruções de segurança.
• Utilize equipamento de segurança adequado e necessário, de acordo com as instruções de segurança.
• Apoie e fixe a área de trabalho, de acordo com as instruções de segurança.
• Coloque o berbequim a funcionar lentamente, até o furo ser iniciado o suficiente para impedir que a broca deslize.
• Aplique pressão em linha recta com a broca. Aplique pressão suficiente para manter a broca a perfurar e para não encravar o motor ou desviar a broca.
• Segure o berbequim com firmeza, com ambas as mãos, para controlar a sua acção de torção.
• NÃO PRESSIONE O GATILHO DE UM BERBEQUIM BLOQUEADO PARA TENTAR O ARRANQUE. PODEM OCORRER DANOS NO BERBEQUIM.
• Minimize o encravamento na abertura do orifício, reduzindo a pressão e perfurando devagar na última porção do orifício.
• Mantenha o motor em funcionamento enquanto puxa a broca para fora de um orifício efectuado. Isto ajuda a reduzir o encravamento.
• Verifique se o gatilho liga e desliga o berbequim.

Perfurar madeira

Os orifícios na madeira podem ser efectuados com as mesmas brocas utilizadas para perfurar metal ou com brocas espada. Estas brocas devem estar afiadas e devem ser retiradas do orifício frequentemente, quando forem utilizadas para limpar lascas das ranhuras.

Perfurar metal

Utilize um lubrificante de corte para perfuração de metais. As excepções incluem ferro fundido e latão, que devem ser perfurados a seco. Os lubrificantes de corte que obtêm melhores resultados são o óleo de corte sulfurado ou o óleo de banha.

Perfurar pedra

Para perfurar pedra, coloque o botão (3) na posição de perfuração de martelo, alinhando o símbolo com a marca. Deslize o selector de velocidade (5) para a parte da frente da ferramenta (2.ª posição).

Aparafusar

- Utilize sempre o tipo e tamanho correctos de brocas de aparafusadora.

• Se tiver dificuldade em apertar os parafusos, utilize um pouco de detergente ou sabão como lubrificante.
• Segure sempre a ferramenta e a broca da aparafusadora em linha recta com o parafuso

Resolução de problemas

Problema Causa possível Possível solução
A unidade não é iniciada.	A bateria não está carregada.	Verifique os requisitos para carregar a bateria
A bateria não carrega. O	carregador não está ligado.A temperatura de ar circundante é demasiado quente ou fria.	Ligue o carregador a uma tomada.O carregador e a bateria devem estar a uma temperatura de ar circundante superior a 45 °C ou inferior a +40,5 °C
A unidade desliga-se de maneira abrupta.	A bateria atingiu o limite térmico máximo.Sem carga. (Para maximizar a duração da bateria, esta foi concebida para desligar-se de maneira abrupta quando a carga ficar esgotada).	Deixe a bateria arrefecer.Instale o carregador e aguarde até o equipamento estar carregado.

Manutenção

A ferramenta BLACK+DECKER foi concebida para funcionar durante muito tempo com um mínimo de manutenção.

Uma utilização continuamente satisfatória depende de uma manutenção adequada da ferramenta e de uma limpeza regular.

O carregador não necessita de manutenção para além da limpeza regular.

Atenção! Antes de ser realizada qualquer operação de manutenção na ferramenta, retire a bateria da ferramenta. Desligue o carregador antes de o limpar.

• Limpe regularmente as aberturas de ventilação do ferramenta e o carregador com uma escova suave ou um pano seco.
• Limpe regularmente o compartimento do motor com um pano húmido.

Não utilize produtos de limpeza abrasivos ou à base de solventes.

- Abra o mandril regularmente e sacuda para remover qualquer vestígio de pó do interior.

Protecção do ambiente

Faça uma recolha de lixo selectiva. Os produtos e baterias

assinalados com este símbolo não devem ser eliminados em conjunto com resíduos domésticos normais.

Os produtos e baterias contêm materiais que podem ser recuperados ou reciclados, reduzindo a necessidade de matérias-primas.

Recicle os produtos eléctricos e as baterias de acordo com as

disposições locais. Estão disponíveis mais informações em www.2helpU.com

Dados técnicos

		BCD700S
Tensão V	∞	18
Velocidade sem carga	Min ^1	0-360/0-1400
Binário máx. Nm 17,5/40
Capacidade do mandril	mm 1-10
Capacidade máx. de perfuração
Aço/madeira/pedra	mm	10/25/10
Peso kg 0,90 (1,30 com bateria)

Carregador 906214**
Tensão de entrada	V_ca	230
Tensão de saída	V_co	18
Corrente	mA	200
Tempo de car-ga aprox.	Horas	8

Carregador		905902**/N4940**
Tensão de entrada	V_ca	230
Tensão de saída	V_cc	18
Corrente	mA	400
Tempo de car-ga aprox.	Horas	4

Carregador 905998**
Tensão de entrada	V_ca	230
Tensão de saída	V_cc	18
Corrente	Amp	1
Tempo de car-ga aprox.	Horas 1,5

Bateria		BL1518
Tensão	V_ca	18
Capacidade	Ah	1,5
Tipo		lões de lítio

Bateria		BL2018
Tensão	V_ca	18
Capacidade	Ah	2,0
Tipo		lões de lítio

Bateria BL4018

Tensão V

18

Capacidade Ah 4,0

Tipo lões de lítio

Nível de pressão acústica de acordo com a norma EN 60745:

Pressão acústica (L _μ ): 88,7 dB(A), variabilidade (K): 3 dB(A)

Potência acústica (L _xx ): 99,7 dB(A), variabilidade (K): 3 dB(A)

Valores totais de vibração (soma vectores triax) de acordo com a norma EN 60745:

Perfurar com percussão em betão (a h,ID ): 14,4 m/s ^2 , variabilidade (K): 1,5 m/s Perfurar em metal (a o ): <2,5 m/s, variabilidade (K): 1,5 m/s

Apertar parafusos sem percussão (a): <2,5 m/s², variabilidade (K): 1,5 m/s²

Declaração de conformidade CE DIRECTIVA "MÁQUINAS"

BCD700S - Berbequim de percussão

A Black & Decker declara que os produtos descritos nos "dados técnicos" estão em conformidade com: 2006/42/CE, EN 60745-1:1010, EN 60745-2-1:2010

Estes produtos estão também em conformidade com a Diretiva 2004/30/UE e 2011/65/UE. Para obter mais informações, contacte a Black & Decker através da morada indicada abaixo ou consulte o verso do manual.

O signatário é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da Black & Decker.

R. Lauve

R. Laverick

A Black & Decker confia na qualidade dos seus produtos e oferece aos clientes uma garantia de 24 meses a partir da data de compra. Esta garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre.

Para accionar a garantia, esta deve estar em conformidade com os termos e condições da Black & Decker e terá de apresentar comprovativos de compra ao vendedor ou a um técnico de reparação autorizado.

Os termos e condições da garantia de 2 anos da Black & Decker e a localização do agente de reparação autorizado mais próximo podem ser obtidos na Internet em www.2helpU.com ou contactando uma filial local da Black & Decker, cuja morada está indicada neste manual. Visite o nosso Website www.blackanddecker.co.uk para registar o seu novo produto da Black & Decker e receber actualizações sobre novos produtos e ofertas especiais.

Avsedd användning
