BRUKSANVISNING SP 2850 S Inox METABO

1. Översikt over apparaten

Se bild pā sidan 2.

1 Nätkabel med Kontakt
2 Handtag/Upphängningsöglä
3 Tryckanslutting
4 Pumphus
5 Insug
6 Flottör
7 Nivåreglering flottör

2. Läs detta Först!

• Läsigenomenna bruksanvisning fore driftstart. Läs sakerhetsanvisningarna extra noga.
  Denna bruksanvising vander sig till personer med tekiska baskunskaper om enheten som beskrivs nedan. Om du inte har erfarenhet av dylika apparater skull du ta hjälp av en person med ratt kunskaper.
• Om du upptäcker en transportskada när du packar upp encheten skall du genast kontakta din försäljare. Använd aldrig en skadad enchet!
• Sopsortera forpackningsmaterial. Låmna det till en Återvinningscentral.
• Spara alla underlag som levererades med enheten, for fremtida referens. Spara kvittot for eventuella garantiatgärder.
• Om du l'anar ut uller saljer encheten skull du skicka med samtiga underlag.
• For skador som uppstar genom att anvandaren inte beaktar braksanvisningen tar tillverkaren inget ansvar.

Informationen i denna bruksanvisning skalas pa foljande satt:

FARA!

Varnar for personskada aller skada på egendom.

Risk for elektrisk stöt!

3.1 Ändamälsenlig användning

De dränkbara pumparna ar avsedda for dränering pa byggarbetsplatser, i jordbruk, hushäll och tradgård.

SP 24-46 SG och SP 28-50 S Inox ar även avsedda for pumping av avloppsvatten i industri- och hemmiljoer.

Tillatet transportmedium

Rent vatten aller avloppsvatten

• Partikelstorleken i avloppsvattnet fär inte överstiga den angivna maxstorleken i Tekniska data.
• Vätskans pH-värde ska ligga mellan 6 och 9.

All annan användning faller under ej ända-malsenlig användning och ar inte tillåten.

Vanliga användningsområden

• Dränering av byggschakt, dammar, översvämmade utrymmen samt torrlaggning av källare. Urpumpning av tankar, bassänger, pooleder eller infiltrationsbäddar.
• Kontinuerlig cirkulation (damm).

EJändamalsenlig användning

Enheten ar inte avsedd for ...

• DP 18-5 SA, SP 24-46 SG: Transport av vatska med en temperatur pa >35 °C.
• DP 28-10 S Inox, SP 28-50 S Inox: Transport av vatska med en temperatur pa >35^ for hushallsandamal; transport av vatska med en temperatur pa >50^ for andra andamal.
• Dricksvattenforsörjning aller transport av livsmedel.
• Transport av saltvatten.
• Transport av explosiva, brandfarliga, aggressiva aller hälsovädliga partiklar som fekalier.

Personer (inklusive barn och unga) fär inte använda apparaten om de har

• nedsatt fysisk och/eller mental hälsa,

-nedsatt sensorisk formaga,
- otillräcklig erfarenhet och/eller kännedorom om hantering av encheten, aller
-inte har LAST och forstatt braupsanvisingen. Hall barn under uppsikt och se till att de inte kan leka med maskinen.

För skador som uppSTAR genom ej ändamås-enlig användning tar tillverkaren inget ansvar. Genom ej ändamåsENlig användning, modifiering av encheten eller genom att anvanda reservdeler som inte ár godkända av tillverkaren, kan oförutsedda skador uppSTA!

3.2 Allmanna sakerhetsanvis- ningar

• lakta nedanstænde sakerhetsanvisningar vid användning av encheten,for att undvika risk for persorskador eller materiella skador.
• lakta gällande foreskrifter eller arbetarskyddsforeskrifter for hantering av dränkbara pumpar.
• laktta bestammelserna i IEC 60364-7-702 vid användning i pooler och tradgårdsdammar och deras skyddsområden. laktta eventuellt även nationella foreskrifter.
• Enheten skall avsakras med jordfelsbrytare (RCD) som har en nominell felström pa max 30 mA.

Allman fara!

Enheten fär inte driftsattas om personer äi kontakt med transportmediet (t.ex. simbassänger eller tradgårdsdamm)!

Följande kvarstående risker uppstår vid användning av dränkbara pumpar - de kan inte helt uteslutas ens med sakerhetsatgärder.

Fara vid yttre paverkan!

Använd inte encheten i explosionsfarliga utrymmen aller i narheten av brandfarliga vätskor aller gaser!

Fara for elektricitet!

Häll aldrig i stickkontakten med våta händer! Dra alltid ut nätkontakten genom att hälla i kontakten och inte i kabeln.

Anslutning fär endast ske till sakra uttag som ar monterade av en utbildad elektriker, jordade och kontrollerade. Natspanning och av

sakring skull motsvara uppgifterna i Teknisk data.

Enheten skull alltid lyftas och transporteras i handtaget, aldrig i anslutningskabel eller tryckslang.

Förlängningskabeln maste ha en tillräcklig kabelarea. Kabeltrummor skall rullas ut helt och hallet.

Nätkabel och förlängningskabel fär inte böjas, krossas, dras i eller köras över; skyddas även frän vassa kanter, olja och varme.

Placera frolängningskabeln sa att den inte kan hamna i vatskan.

Dra ut nätkontakten innan arbete utförs på encheten.

Risk for elektrisk stöt vid fel på ap- ten!

Färe driftstart ska encheten kontrolleras, särskilt nat- och forlangningskabel, natkontakt och flottör, med avseende på skador. Livsfa- ra vid elektrisk stöt!

Reparera inte encheten på egen hand! Vid felaktig reparation finns risk for att vatska trangler in i elektriska componenter i encheten.

OBS!

For att undvika vattenskador, som t.ex. oversvammade utrymmen orsakade av störningar eller fel, bör lämpiga sakerhetsatgärder planeras, t.ex.:

• larmanordning eller

• uppsamlingskärl med övervakning

Leverantören tar in get ansvar För eventuellaskador som fororsakas av att

• encheten inte användas på avsett satt.

• encheten används aller Förvarasutan frostskydd.

• egnamodiferingaravenheten.Reparatio-neravelektriskaenheterfarendastutforas av behoriga elektriker!

• reservdelar som inte ar kontrollerade och godkända av leverantören har använts.

• olampligt installationsmaterial (armaturer, anslutningsledninger etc.) har anvants.

Lampligt installationsmaterial:
-tryckbeständig (minst 10 bar)
- värmebeständig (minst 100 °C)

SVENSKAsv

4. Montering och placering

4.1 Anslut tryckledning

Uppgifter om anslutningsganga: se Tekniska data.

i Tips

Den basta transporteffekten uppnas med största möjiga tryckledningsdiameter.

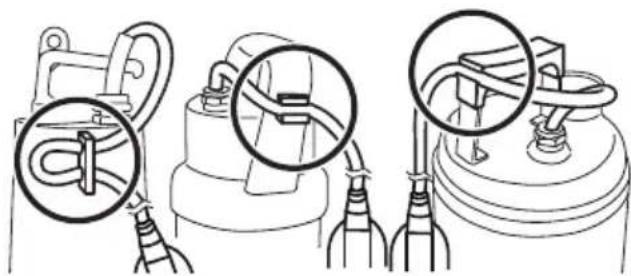

4.2 Fästa flottörkabeln

• Flottörkabelns anslutning mot encheten beror på modell. Tryck ev. in flottörkabeln i handtagets kabelsko.

Bilden nedan visar en ansluten flottörkabel.

OBS!

Flottörkabeln kan skadas. Dra aldrig i flottörkabeln for att justera positionen i kabelhällaren!

4.3 Placeringsanvisning

Foratt flottoren skall fungera felfritt maste den kunna rora sig obehindrat! Utrymmesbehov DP 18-5 SA,DP 28-10 S Inox:ca.60 cm x 60 cm Utrymmesbehov SP 24-46 SG,SP 28-50 S Inox:ca.70 cm x 70 cm.
Sank inte ner apparaten djupare an det driftsdjup som anges i Tekniska data.
- Placera pumpen sö att insugen inte blockeras av främande foremål. Placera vid behov pumpen på ett underlag.
- Se till att pumpen stär stabilt och sækert.

Risk for stöt vid trasig kabel!

Lyft eller transportera inte apparaten i kabeln eller tryckslangen! Kabeln och tryckslangen ar inte avsedda att belastas med enhetens vikt.

1. Sank ned pumpen lite snett, sa att ingen luftbubbla bildas pa undersidan. Eventuella bublor kan hindra insugningen. Sa fort pumpen sankts ned kan den ratas uppigen.
2. Placera pumpen på vätskebehällarens botten.

Vid Förankring av pumpen ska en stabil lina användas, som fästs i pumpens uphangningsögl.
Pumpen kan även anvandas hangandes i en lina.
3. Vid fornyad driftstart maste transportled- ningen vara helt tom.

5. Drift

5.1 På- och avstängning

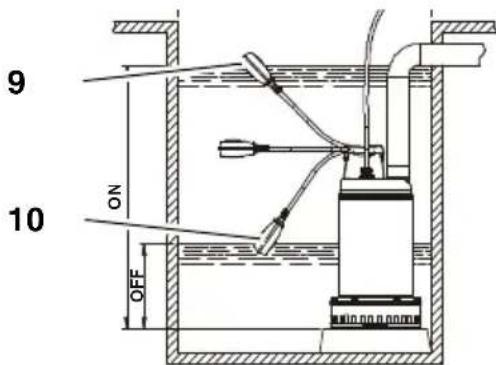

När encheten har anslutits till elnätet startar (9) och stannar (10) den automatiskt med hjälp av flottoren. Start/stopp beror på vatten-niven.

Justera tidpunkten for pumpens start/ stopp

Det gär attändra positionen für flottörkabeln i kabelhällaren. Därigenom justeras även avständet mellan start/stopp:

• Flottör med "kort kabel": Start/stopp ligger nara varandra.
• Flottör med "lang kabel": Start/stopp ligger langt ifràn varandra.

OBS!

Fäst flottörkabeln sö att brytpunkten ligger minst 150 mm ovanfor pumpens botten. Enheten kan annars torrköras och)darmed skadas.

Flottoren måste alltid kunna röra sig upp och ner, För att kunna starta/stoppa encheten.

Enheten fär inte startas mer än 20 gänger i timmen, annars kan motorn overhettas.

Fara vid enchetsstörningar!

Med lampliga atgärder kan följskador uteslutas vid översvämning av utrymmen orsakade av skador på encheten. Man kan till exempel installerera ett larmsystem aller en reserv pump.

FABAI!

Latinte pumpen arbeta mot en stangd pumpledning.

5.2 Lögsta vattenniva

Kontinuerlig drift:

Vid kontinuierlig drift ske encheten vara helt nedsänkt.

Begränsad drift:

Om erheten inte ar helt nedsankt ar endast begrangsad drift möjlig. Foljande begrangsningar galler:

Torrkörning kan orsaka materiella odor!

Enheten kan overhettas och skadas om vatskans kylfunktion reduceras. Termobrytaren aktiveras.

• Sug endast kort tid (2-3 min).
  Ha apparaten under uppsikt vid sugning.

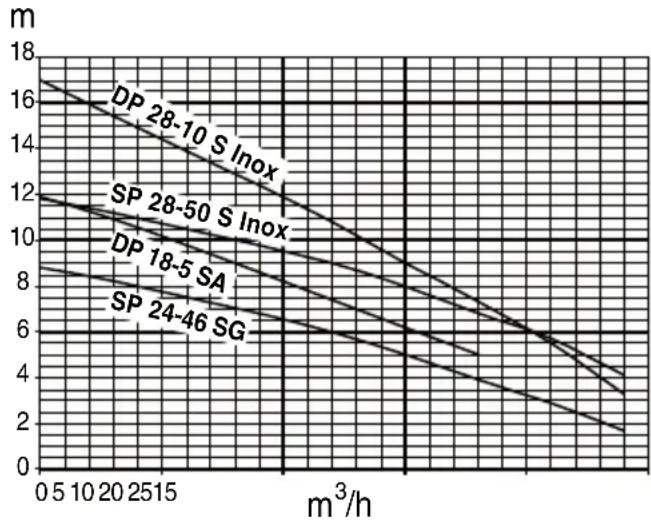

5.3 Pumpkurva

Pumpkurvan visar vilka transportpolymer som kan uppnas, beroende pa transporthojd.

6. Skötsel, underhäll

FARAL

Innan skötsel- och rengöringsarbete kan utforas skull nätkontakten alltid dras ur. Ytterligare underhälls- och reparationsarben som beskrivs i detta kapitel fär endast utforas av utbildad fackman.

6.1 Regelbunden skötsel

For att apparaten alltid skall fungera felfritt kravs regelbunden skötsel. Detta gäller även om apparaten inte används under en langretid (t. ex. vid drift i infiltrationsbäddar).

1. Tvatta av pumpen med rent vatten. Vid svår nedsmutsning, som t.ex. alger, används borste och diskmedel.
2. For att tvatta pumpens insida: Doppa ned pumpen i en behallare med rent vatten och starta den en kort stund.

Frost Förstör encheten och dess tillbehör daß dessa innehäller vatten!

• Vid frostfara skull apparat och tillbehör förvaras frostfritt.

SVENSKAsv

6.3 Service av encheten (endast SP 28-50 S Inox, DP 28-10 S Inox)

OBS!

Vid defekt tätning kan smörjmedel tränga ut ur pumpen, vilket orsakar nedsmutsning av den vatska som sca transporteras. Smörjmedlet i den dränkbara pumpen ar vis serligen inte giftigt, men kanända Förandravattnets egenskaper.

FARA!

Underhällsarbete fär endast utforas av utbildad fackman. Efter mellan 4000 och max. 8000 driftstimmar, eller minst en gang per ar, skall volymen och kvaliteten hos oljan i oljebehällaren kontrolleras.

7. Problem och störningar

FARA!

Innan arbete utförs på encheten:

• Kontrollera kabel, Kontakt, eluttag och sakring.

Förlag natspänning.

• Använd forlängningskabel med erforderlig kabelarea.

• Motorn überhettad, motorskydd utlõst.

• Atgärda Überhettningsorsak (pump blockerad av främnde foremål?).

• Flottoren startar inte pumpen vid stigande vattenniva.

• Se till att flottoren kan rora sig obehindrat.

Om flottoren trots obehindrad rorelsefrihet inte startup apparaten:

Pumpen ar igang, men matar inte riktigt:

Förhog transportöjd.

• Kontrollera maximal transportöjd (se "Tekniska data").

Tryckledning krökt.
Rata ut tryckledningen.
Tryckledning otat.
- Tata tryckledningen, dra at slangklamman.

Pumpen later mycket vid drift:

• Pumpen sugar luft.
• Se till att vattennivan ar tillracklig.
• Främande foremål (rengör apparata- ten).
• Manuell drift aktiverad (bottentömming).
• Håll pumpen på sidan vid nedsänkning i vätska.

Pumpen gár kontinuerligt:

• Flottoren nár inte sin nedre position.
• Se till att flottoren kan rora sig obehindrat.

8. Reparation

FARA!

For att undvika risker borb alltid en kvalificerad elektriker utfora reparationerna, med originalreservdeler frAn Metabo!

Ett elektriskt verktyg fran Metabo som kraver reparation sca skickas till Metabo-aterforsaljaren. Adresser, se www.metabo.com.

9. Avfallschantering

Följ nationella miljöfreskrifter for omhändertagande och atervinning av uttjanta maskiner,forpackningar och tillbehör.

Elektrisk utrustning hör inte hemma bland hushållsavfall. Enligt EU-direktiv 2002/96/EG, om avfall som utgörs av uller innehaller elektriska eller elektroniskaprodukter, skall kasserad elektrisk utrustning

lämnas till atervinning.

10. CE-överensstämmlseintyg

Vi forsakrar och tar ansvar for att dessa dränkbara pumpar uppyller de nor- mer och riktlinjer som finns pa sista sidan.
