Marke	Metabo
Modell	SP 2850 S Inox
Kategorie	Tauchpumpe
Produkttyp	Dränagepumpe für klares und verschmutztes Wasser
Gehäusematerial	Edelstahl
Länge des Netzkabels	Ca. 10 m (Schätzung)
Netzspannung	230 V / 50 Hz (typisch)
Nennleistung	Nicht angegeben, ca. 1100 W (Schätzung)
Max. Förderhöhe	Ca. 10 m (Schätzung basierend auf ähnlichen Modellen)
Max. Förderstrom	Ca. 28000 l/h (Schätzung basierend auf SP 28-50)
Max. Eintauchtiefe	7 m (laut Anleitung)
Max. Korngröße der Feststoffe	5 mm (gemäß Anleitung)
pH-Bereich der Flüssigkeit	6 bis 9
Max. Flüssigkeitstemperatur (Hausgebrauch)	35 °C
Max. Flüssigkeitstemperatur (andere Anwendungen)	50 °C
Niveauschalter	Einstellbarer Schwimmerschalter
Motorschutz	Integrierter Thermoschalter
Schutzart	IP68 (Schätzung für Tauchpumpe)
Gewicht	Ca. 8 kg (Schätzung)
Abmessungen (L×B×H)	Ca. 250×250×400 mm (Schätzung)
Druckanschluss	1" 1/2 (Schätzung)
Wartung	Nach Gebrauch mit klarem Wasser spülen, regelmäßige Reinigung
Sicherheit	Verwenden Sie einen Fehlerstromschutzschalter 30 mA, pumpen Sie keine brennbaren Flüssigkeiten
Ersatzteile / Reparierbarkeit	Reparaturen ausschließlich durch Metabo Kundendienst, Originalteile
Allgemeine Informationen	Bedienungsanleitung enthalten (48 Seiten), in mehreren Sprachen verfügbar

Häufig gestellte Fragen - SP 2850 S Inox METABO

Welche Flüssigkeiten kann ich mit der Metabo SP 2850 S Inox pumpen?

Sie können klares Wasser und Abwasser pumpen, bei denen die Feststoffgröße 5 mm nicht überschreitet. Der pH-Wert sollte zwischen 6 und 9 liegen. Nicht geeignet für Trinkwasser, brennbare, aggressive Flüssigkeiten oder Fäkalien.

Was ist die maximale Förderhöhe dieser Pumpe?

Die maximale Förderhöhe beträgt ca. 10 Meter (siehe technische Daten in der Anleitung). Die Fördermenge nimmt mit der Höhe ab.

Wie installiere ich die Pumpe richtig?

Setzen Sie die Pumpe schräg in die Flüssigkeit, um ein Luftkissen zu vermeiden, und richten Sie sie dann auf. Verwenden Sie ein stabiles Seil, das am Aufhängering befestigt ist, um sie abzusenken. Stellen Sie sicher, dass die Saugöffnungen nicht verstopft sind und der Schwimmerschalter frei beweglich ist.

Wie stelle ich die Ein- und Ausschaltniveaus ein?

Ändern Sie die Position des Kabels des Schwimmerschalters in der Kabelhalterung. Ein kurzes Kabel bringt die Ein- und Ausschaltpunkte näher zusammen, ein langes Kabel entfernt sie. Der Ausschaltpunkt muss mindestens 150 mm über dem Boden der Pumpe liegen.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie die Netzspannung, das Kabel, den Stecker und die Sicherung. Wenn der Motor überhitzt ist, warten Sie auf Abkühlung. Stellen Sie sicher, dass der Schwimmerschalter nicht blockiert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Metabo Kundendienst.

Die Pumpe läuft dauerhaft, was tun?

Der Schwimmerschalter erreicht nicht die untere Position. Überprüfen Sie, ob er sich frei bewegen kann und das Kabel nicht eingeklemmt ist. Passen Sie bei Bedarf die Kabelposition an.

Wie warte ich die Pumpe?

Ziehen Sie vor der Wartung den Netzstecker. Spülen Sie die Pumpe nach jedem Gebrauch mit klarem Wasser. Bei hartnäckigen Verschmutzungen verwenden Sie eine Bürste und Spülmittel. Schützen Sie die Pumpe bei Lagerung vor Frost.

Was ist die maximale Eintauchtiefe?

Die maximale Eintauchtiefe beträgt 7 Meter. Nicht tiefer eintauchen, um Schäden an der Pumpe zu vermeiden.

Kann ich die Pumpe im Trockenlauf verwenden?

Nein, Trockenlauf beschädigt die Pumpe schnell. Trockenansaugung ist nur 2-3 Minuten zum Ansaugen möglich. Überwachen Sie das Gerät und schalten Sie es aus, sobald Wasser gefördert wird.

Wo finde ich Ersatzteile oder kann ich meine Pumpe reparieren lassen?

Reparaturen müssen vom Metabo Kundendienst oder einem qualifizierten Elektriker mit Original Metabo Teilen durchgeführt werden. Besuchen Sie www.metabo.com für lokale Adressen.

BEDIENUNGSANLEITUNG SP 2850 S Inox METABO

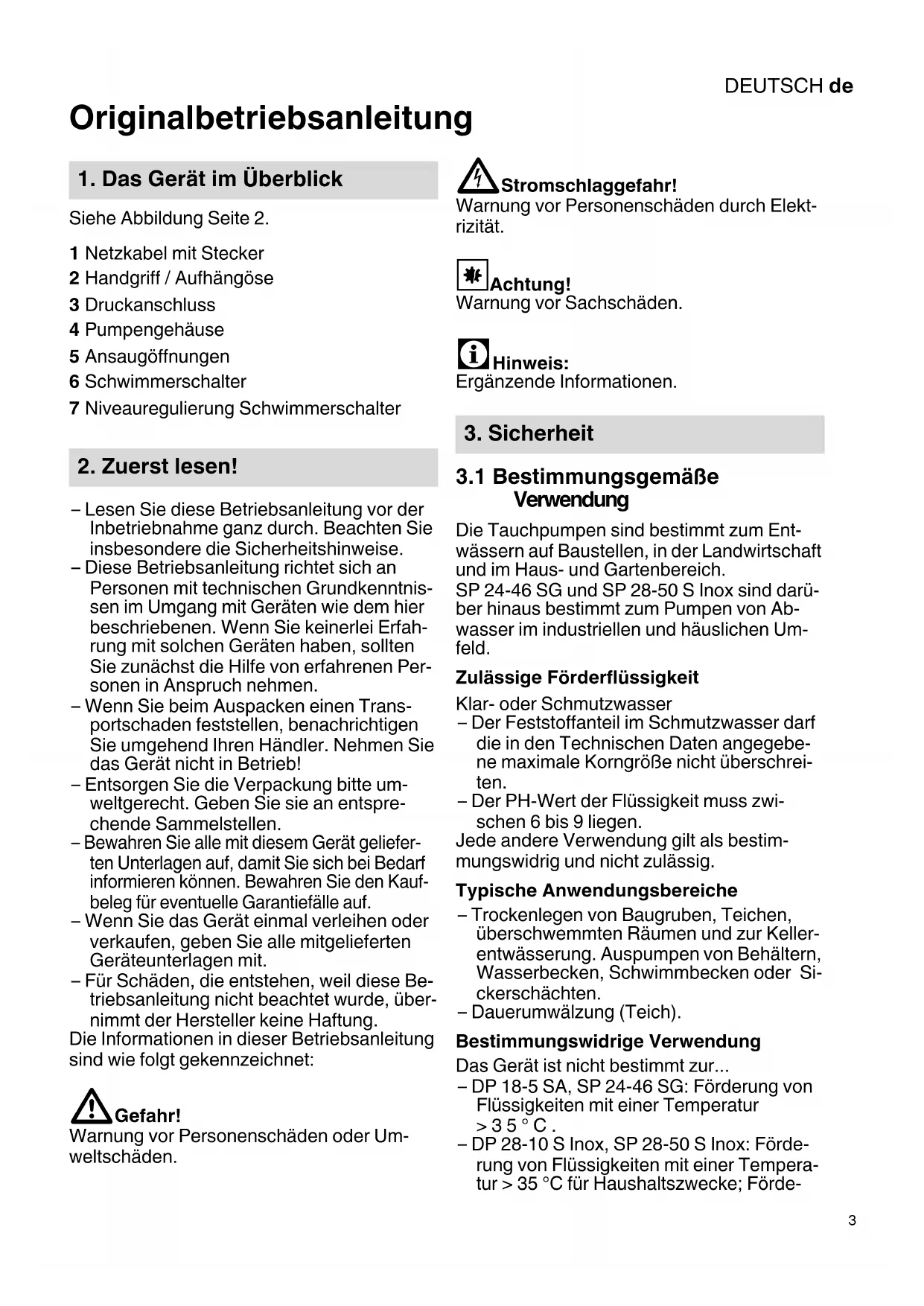

Originalbetriebsanleitung

1. Das Gerät im Überblick

Siehe Abbildung Seite 2.

1Netzkabel mit Stecker
2 Handgriff/Aufhangse
3 Druckanschluss
4 Pumpengehause
5 Ansaugöffnungen
6 Schwimmerschalter
7 Niveauregulierung Schwimmerschalter

2. Zuerstesen!

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.
• Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkennntenissen im Umgang mit Geräten wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollen den Sie zunachst die Hilfe von erfahrenen Personen in Anspruchnehmen.
• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend ihren Handler. Nehmen Sie das Gerät nicht in Betrieb!
• Entsorgen Sie die Verpackungitte umweltgerecht. Geben Sie sie an entsprechende Sammelstellen.
  -Bewahren Sie alle mit thisem Gerat gelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren können. Bewahren Sie den Kaufbeleg fur eventuelle Garantiefalle auf.
• Wenn Sie das Gerät einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Geräteunterlagen mit.
• Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Warning vor Personenschäden oder Umweltschäden.

Stromschlaggefahr!

Warning vor Personenschäden durch Elektrizität.

Achtung!

Warning vor Sachschäden.

i Hinweis:

Ergänzende Informationen.

3. Sicherheit

3.1 Bestimmungsgemäß Verwendung

Die Tauchpumpen sind bestimmt zum Entwässern auf Baustellen, in der Landwirtschaft und im Haus- und Gartenbereich.

SP 24-46 SG und SP 28-50 S Inox sind darüber hinaus bestimmt zum Pumpen von Abwasser im industriellen und tatsächlichen Umfeld.

Zulässige Föderflüssigkeit

Klar- oder Schmutzwasser

• Der Feststoffeil im Schmutzwasser dar die in den Technischen Daten angegebene maximale Korngröbe nicht überschreiben.
• Der PH-Wert der Flüssigkeit muss zwischen 6 bis 9 liegen.

Jede andere Verwendung gilt als bestimmungswidrig und nicht zulässig.

Typische Anwendungsbereiche

• Trockenlegen von Baugruben, Teichen, überschwemmen Räumen und zur Kellerentwasserung. Auspumpen von Behältern, Wasserbecken, Schwimmbecken oder Sickerschächten.
  Dauerumwälzung (Teich).

Bestimmungswidrige Verwendung

Das Gerat ist nicht bestimmt zur...

• DP 18-5 SA, SP 24-46 SG: Fördierung von Flüssigkeiten mit einer Temperatur >35^ .
• DP 28-10 S Inox, SP 28-50 S Inox: Förderung von Flüssigkeiten mit einer Temperatur >35^ für Haushaltszwecke; Forde

DEUTSCHde

rung von Flüssigkeiten mit einer Temperatur >50^ für andere Zwecke.

• Trinkwasserversorgung oder zum Fordern von Lebensmitteln.
• Forderung von Salzwasser.
• Forderung explosiver, brennbarer, aggressiver oder gesundheitsgefrhdender Stoffe sowie von Fakalien.

Personen (einschließlich Kinder und Jugendliche) dürfen das Gerät nicht verwenden, wenn sie

• eingeschränkte körperliche und/oder geistige Fähigkeiten haben,
• eine eingeschränkte Sinneswahrnehmung haben,
• unzureichende Erfahrung und/oder Kenntnisse über den Umgang mit dem Gerät haben, oder
• die Betriebsanleitung nicht gelesen und verstanden haben.

Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät speiten.

Für Schäden, die durch bestimmungswidrige Verwendung entstehen, übernimmt der Hersteller keine Verantwortung.

Durch bestimmungswidrige Verwendung, Veränderungen am Gerät oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freilegegeben sind, können unvorhersehbare Schäden entstehen!

3.2 Allgemeine Sicherheitshinweise

• Beachten Sie beim Gebrauch these Ge-rates die folgenden Sicherheitshinweise, um Gefahren fur Personen oder Sachscha den auszuschlieben.
• Beachten Sie gesetzliche Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Tauchpumpen.
• Beachten Sie beim Einsatz des Geräts in Schwimmbecken und Gartenteichen und in deren Schutzbereich die Bestimmungen nach IEC 60364-7-702. Beachten Sie hierzu gegebenenfalls auch nationale Vorschriften.
  Die Absicherung des Gerätes muss mit einem Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom von maximal 30mA erfolgen.

Allgemeine Gefahr!

Betreiben Sie das Gerät nicht, wenn sich Personen in Kontakt mit der Forderflüssigkeit be

finden (z.B im Schwimmbecken oder Garten- teich)!

Die folgenden Restgefahren bestehen grundsatzlich beim Betrieb von Tauchpumpen - sie halten sich auch durch Sicherheitsvorkehrungen nicht vollig beseitigen.

Gefahr durch Umgebungseinflüsse!

Verwenden Sie das Gerät nicht in explosionsgeführdeten Räumen oder in der Nähve von brennbaren Flüssigkeiten oder Gasen!

Gefahr durch Elektrizität!

Netzstecker nicht mit nassen Händen anfas- sen! Netzstecker immer am Stecker, nicht am Kabel hersausziehen.

Der Anschlussarf nur an Schutzkontakt-Steckdosen erfolgen, die fachgerecht installiert, geerdet und geprüft sind. Netzspannung und Absicherung müssen den Technischen Daten entsprechen.

Gerät immer am Handgriff anheben und transportieren, niemals am Anschlusskabel oder dem Druckschlauch.

Verlängerungskabel,müssen ausreichenden Aderquerschnitt besitzen.Kabeltrommel,müssen vollständig abgerollt sein.

Netzkabel und Verlängerungskabel nicht knicken, quetschen, zerren oder überfahren; vorscharfen Kanten, Öl und Hitze schützen.

Veränderungskabel so verlegen, dass es nicht in die zu förderte Flüssigkeit geraten kann.

Vor Arbeitsen am Gerät, Netzsteckerziehen.

Stromschlaggefahr durch Mängel der Gerät!

Überprüfen Sie das Gerät, insbesondere Netz- und Verlängerungskabel, Netzstecker und Schwimmerschalter vor jeder Inbetriebnahme auf eventuelle Beschädigungen. Lebensgefahr durch elektrischen Schlag! Reparieren Sie das Gerät nicht selbst! Bei unsachgemäßen Reparaturen besteht die Gefahr, dass Flüssigkeit in den elektrischen Bereich des Gerätes eindringt.

Achtung!

Um Wasserschäden zu vermeiden, z. B.
überschwemme Räume, verursacht durch Gerätestörungen oder Gerätemängel: Geeig-

nete Sicherheitsmaßnahmen einplanen, z. B.:

• Alarmvorrichtung oder
  -Auffangbecken mit Uberwachushadigt werden. Ziehen Sie niemals am Der Hersteller übernimmt keine Verantwor Schwimmerschalterkabel, um die Position im tung fur eventuelle Schaden, die dadurch Kabelhalter zu verändern! verursacht wurden, dass
  -das Gerat nicht bestimmungsgemäß verwendet wurde.
• das Gerät nicht frostgeschützt betrieben und aufbewahrt wurde.
• eigenmächtige Veränderungen am Gerät durchgeführt wurden. Reparaturen an Elektrogeräten)dürfen nur durch eine Elektofachkraft ausgeführht werden!
• Ersatzteile verwendet wurden, die nicht vom Hersteller geprüft und freiigegeben sind.
• ungeeignetes Installationsmaterial (Arma-turen, Anschlussleitungen etc.) verwendet wurde.
  Das Schwimmerschalterkabel konnte be-schädigt werden. Ziehen Sie niemals am Schwimmerschalterkabel, um die Position im Kabelhalter zu verändern!
• Damit der Schwimmerschalter einwandfrei Funktioniert, muss er sich frei bewegenkonnen!
• Platzbedarf DP 18-5 SA, DP 28-10 S Inox: ca. 60~cm× 60~cm
  Platzbedarf SP 24-46 SG, SP 28-50 S Inox: ca. 70cm× 70cm
  Das Gerät hochstens bis zu der in den Technischen Daten genannten Betriebstauchtiefe unter Wasser tauchen.

Geeignetes Installationsmaterial:

druckbestandig (mind. 10 bar)
-wärmebeständig (mind. 100^)

4. Montage und Aufstellung

4.1 Druckleitung anschließen

Angaben zum Anschlußgewinde: siehe Technische Daten.

i Hinweis

Die Beste Forderleistung wird durch die Wahl des größten Druckleitungs durchmessers erreicht.

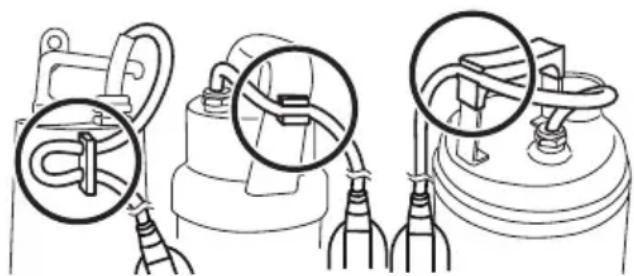

4.2 Schwimmerschalterkabel befestigen

• Wie das Schwimmerschalterkabel am Gerät befestigt wird, ist modellabhängig. Ggf. das Schwimmerschalterkabel in die Kabelklemme des Handgriffs drucken.

Nachfolgende Abbildung zeigt das befestigte Schwimmerschalterkabel.

Achtung!

4.3 Aufstellungshinweise

• Pumpe so aufstellen, dass die Ansaugöffnungen nicht durch Fremdkörper blockiert werden können. Pumpe gegebenenfalls auf eine Unterlage stellen.
• Achten Sie auf einen sicheren Stand der Pumpe.

Stromschlaggefahr durch abgetrennte Kabel!

Gerät nicht an den Kabeln oder am Druckschlauch anheiten und transportieren! Die Kabel und der Druckschlauch sind nicht für die Zugbelastung durch das Gewicht des Geräts ausgelegt.

4.4 Gerät aufstellen

1. Pumpe leicht schrag in die zu fördernde Flüssigkeit tauchen, damit sich an der Unterseite kein Luftpolster bildet. Hierdurch wurde das Ansaugen verhindert. Sobald die Pumpe eingetaucht ist, kann sie wieder aufgerichtet werden.
2. Pumpe auf den Grund des Flüssigkeitsbehalters ablassen.

Verwenden Sie zum Abseilen ein stabiles Seil, das Sie an der Aufhängse der Pumpe befestigen.

Die Pumpe kann auch an einem Seil schwebend betrieben werden.

1. Bei erneuter Inbetriebnahme ist darauf zu achten, dass die Forderleitung vollständig entleert ist.

5. Betrieb

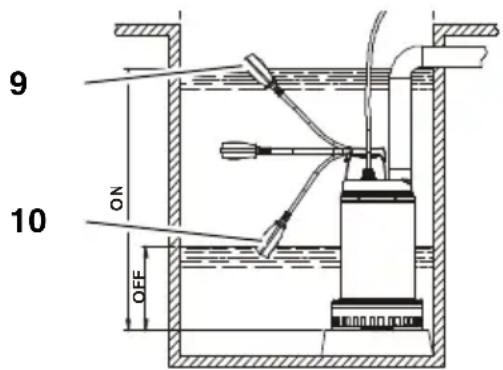

5.1 Ein- und Ausschalten

Nachdem Sie das Gerät ans Netz angeschlüssen haben, wird es automatisch durch den Schwimmerschalter eingeschaltet (9) und ausgeschaltet (10). Der Schaltzeitpunkt ist abhängig vom Wasserstand.

Ein- und Ausschaltzeitpunkt der Pumpe verstehen

Die Position des Schwimmerschalterkabels im Kabelhalter kann verändert werden. Hierdurch wird der Abstand zwischen Ein- und Ausschaltzeitpunkt der Pumpe verstellt:

• Schwimmerschalter am "kurzen Kabel": Einsatzpunkt und Ausschaltpunkt liegen dicht zusammen.
• Schwimmerschalter am "langen Kabel": Einsatzpunkt und Ausschaltpunkt liegen welt auseinander.

Achtung!

Befestigen Sie das Schwimmerkabel so, dass der Ausschaltpunkt min. 150mm über dem Boden der Pumpe liegt. Das Gerät konnte trockenlaufen und dadurch beschädigt werden.

Achtung!

Der Schwimmerschalter muss immer nach offen und unter beweglich bleiben, damit das Gerät ein- und ausschalten kann.

Achtung!

Das Gerät darf nicht offen als 20 mal pro Stunde einschalten, damit der Motor nicht überhitzt.

Gefahr durch Störungen am Gerät!

SchlieBen Sie durch geeignete Maßnahmen aus, dass bei Störungen am Gerät Folgeschäden durch die Überflutung von Räumen entstehen. Dies ist beispielsweise durch die Installation einer Alarmanlage oder einer Reservepumpe sicherzustellen.

Gefahr!

Lassen Sie die Pumpe nicht gegen eine geschlossene Pumpleitung laufen.

5.2 Mindestwasserstand

Dauerbetrieb:

Für Dauerbetrieb muss das Gerät komplett untergetaucht sein.

Eingeschränkter Betrieb:

Ist das Gerät nicht komplett eingetaucht, dann ist nur eingeschränkter Betrieb möglich. Folgende Einschränkungen beachten:

Sachschaden durch Trockenlaufendes Geräts möglich!

Das Gerät kann überhitzen und Schadennehmen, da die Kühlfunktion des Födermediums reduziert ist. Der Thermoschalter reagiert.

• Saugen nur über kurze Zeit (2-3 min).
• Wahlrend des Saugens das Gerät beaufsichtigen.

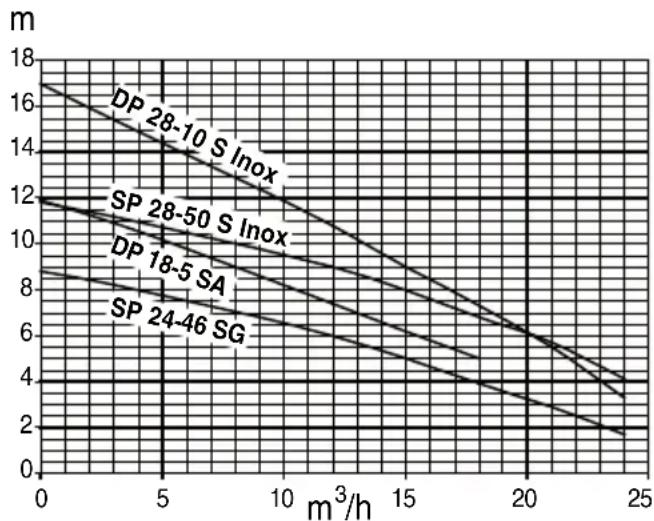

5.3 Pumpenkennlinie

Die Pumpenkennlinie zeigt, welche Fordermenge in Abhängigkeit von der Forderhöhe erreicht werden kann.

6. Gerätepflege, Wartung

Gefahr!

Vor allen Pflege- und Reinigungsrarbeiten Netzsteckerziehen.

Weitergehende Wartungs- oder Reparaturarbeiten, als die in thism Kapitel beschrieben, * dürfen nur Fachkräfte durchfuhren.

6.1 Regelmäßige Pflege

Damit das Gerät jederzeit einwandfrei funkti- oniert, ist eine regelmäßige Pflege erforderlich. Dies gilt auch, wenn das Gerät über langere Zeit nicht eingeschaltet wird (z.B. beim Betrieb in Sickerschächten).

Gerät reinigen

1. Pumpe mit klarem Wasser abspullen. Hartnackige Verschmutzungen, z.B. Algenablagerungen, mit einer Bürste und Spülmittel entfernen.
2. Um die Pumpe voninnen zu spulen: Pumpe in einen Behälter mit klarem Wasser tauchen und kurz einschalten.

6.2 Gerät aufbewahren

Achtung!

Frost zerstört Gerät und Zubehör, da diese stets Wasser enthalten!

• Bei Frostgefahr Gerät und Zubehör abbauen und frostgeschützt aufbewahren.

6.3 Gerät warten (nur bei SP 28-50 S Inox, DP 28-10 S Inox)

Achtung!

Bei defekter Dichtung kann Schmiermittel aus der Pumpe austreten, was zu einer Verschmutzung der zu fordenden Flüssigkeit führt.

Das in der Schmutzwassertauchpumpe enthaltene Schmiermittel ist ungiftig, es kann jeder die Eigenschaften des Wassers verändern.

Gefahr!

Wartungsarbeiten nur durch qualifizierte Fachpersonal ausführten halten. Nach 4000 bis max. 8000 Betriebsstunden, jedoch mindestens einmal pro Jahr solte Menge

und Qualität des Öl in der Ölkommer geprüft werden.

7. Probleme und Störungen

Gefahr!

Vor allen Arbeitsen am Gerät: Netzsteckerziehen.

7.1 Störungssuche

Pumpe lauft nicht:

Keine Netzspannung.

-Kabel, Stecker, Steckdose und Sicherung prufen.

Zugeringe Netzspannung.

• Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden.

• Motor überhitzt, Motorschutz ausgelost.

• Ursache der Überhitzung beseitigen (Pumpe durch Fremdkörper blockiert?).

Schwimmerschalter schaltet die Pumpe bei steigendem Wasserstand nicht ein.

• Sicherstellen, dass sich der Schwimmerschalter ausreichend bewegen kann.

Wenn trotz ausreichender Bewegungsfreiheit des Schwimmerschalters das Gerät nicht einschaltet:

Gerät an Service-Niederlassung Ihres Landes schicken.

Motor brummt, lauft nicht an:

• Laufrad durch Fremdkörper blockiert.

-Laufrad reinigen.

Pumpe lauft, fördert aber nicht richtig:

Förderhöhe zu groß.

• Maximale Forderhöhe beachten (siehe "Technische Daten").

• Druckleitung geknicht.

• Druckleitung gerade verlagen.
• Druckleitung undicht.
• Druckleitung abdichten, Verschraubungen festziehen.

Pumpe lauft sehr laut:

Pumpe saugt Luft an.

• Sicherstellen, dass ausreichend Wasservorratvorhanden ist.
  -Fremdkorper (Gerat reinigen).
• Manueller Betrieb eingestellt (Flachab-saugung).
• Pumpe beim Eintauchen in die Flüssigkeit schrag halten.

DEUTSCHde

Pumpe lauft dauerhaft:

Schwimmerschalter erreicht nicht die unterre Position.

• Sicherstellen, dass sich der Schwimmerschalter ausreichend bewegen kann.

8. Reparatur

Gefahr!

Um Gefährdungen zu vermeiden, setzen Sie Reparaturen nur durch Elektrofachkräfte mit original Metabo-Ersatzteilen ausführten!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

9. Entsorgung

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Elektrogeräte gehören nicht in den Hausmüll. Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte mussen gebrauchte Elektrogeräte getrennt gesammelt und einer um

weltgerechten Wiederverwertung zugeführrt werden.

10. Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit, dass diese Tauchpumpen mit den auf der letzten Seite angegebenen Normen und Richtlinien übereinstimmen.

Motor bromt, pomp start nicht:

Dra ut nätkontakten.

7.1 Störningsorsak

Pumpen startar inte:

Ingen natspanning.
