S_LB502DC - Blåsare Vonroc - Gratis bruksanvisning och manual

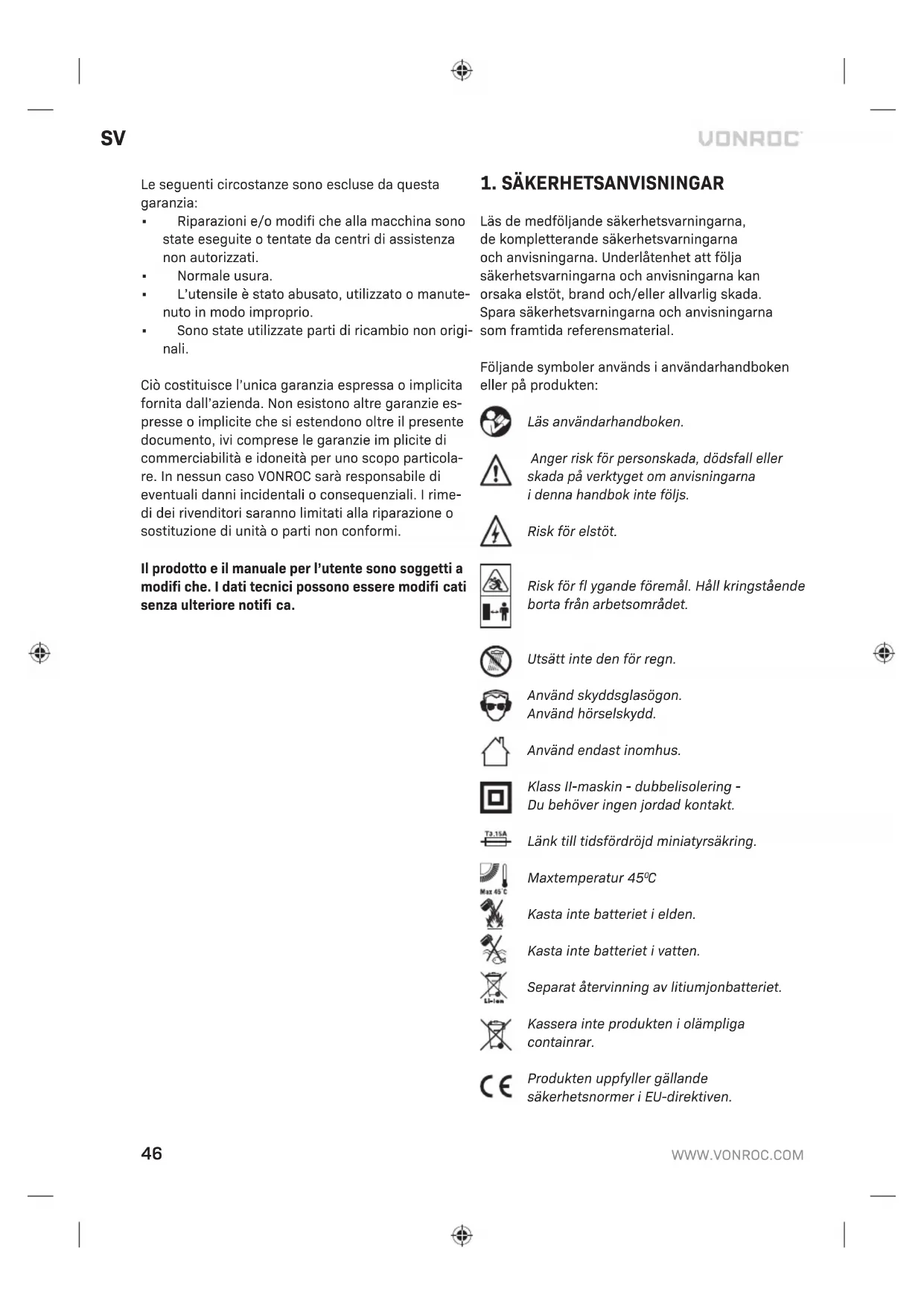

BRUKSANVISNING S_LB502DC Vonroc

Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Sparasäkerhetsvarningarna och anvisningarna somframtida referensmaterial. Följande symboler används i användarhandboken eller på produkten: Läs användarhandboken. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna idenna handbok inte följs. Risk för elstöt. Risk för fl ygande föremål. Håll kringstående borta från arbetsområdet. Utsätt inte den för regn. Använd skyddsglasögon. Använd hörselskydd. Använd endast inomhus. Klass II-maskin - dubbelisolering - Du behöver ingen jordad kontakt. Länk till tidsfördröjd miniatyrsäkring. Maxtemperatur 45

Kasta inte batteriet i elden. Kasta inte batteriet i vatten. Separat återvinning av litiumjonbatteriet. Kassera inte produkten i olämpliga containrar. Produkten uppfyller gällande säkerhetsnormer i EU-direktiven. Le seguenti circostanze sono escluse da questa garanzia:

ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG VARNING! Läs alla säkerhetsvarningar och alla anvisningar. Underlåtenhet att följa varningar och instruktioner kan resultera ielstötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens. Termen "elverktyg" i varningarna hänvisar till ditt elverktyg (med sladd) eller batteridrivet (sladdlöst) elverktyg.

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Belamrade eller mörka områden inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaro av lättantändliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.

Håll barn och åskådare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

a) Verktygets elkontakt måste passa till vägguttaget. Ändra inte kontakten på något sätt. Använd inte adapterkontakter med jordade elverktyg. Omodifi erade kontakter och matchande uttag minskar risken för elektrisk stöt. b) Undvik kroppskontakt med jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det fi nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Vatten som tränger in i ett elverktyg ökar risken för elstötar. d) Hantera inte elkabeln felaktigt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt. f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av jordfelsbrytare minskar risken för elstötar.

3) Personlig säkerhet

Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfi lterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.

Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i avstängd position innan anslutning till strömkällan och/eller batteriet, verktyget lyfts upp eller bärs. Om du bär elverktyg med ditt fi nger på strömbrytaren eller ansluter ett påkopplat elverktyg till nätströmmen kan en olycka inträffa. d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera ipersonskada. e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f) Bär lämpliga kläder. Använd inte vida kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. g) Om enheten är försedd med anslutning av dammutsug och uppsamlingsmöjlighet, se till att dessa är anslutna och används korrekt. Dammupptagning minskar dammrelaterade risker.

Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Användning och skötsel av elverktyg

a) Bruka inte våld när du använder elverktyget. Använd rätt slags elektriska verktyg för ditt arbete. Rätt elverktyg gör arbetet bättre och säkrare vid den hastighet som det har konstruerats för.48

b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.

Dra ur kontakten från strömkällan och/eller batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger undan elverktygen för förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startar oavsiktligt. d) Förvara elverktyg oåtkomliga för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare. e) Underhåll av elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

Håll kapverktyg vassa och rena. Korrekt underhållna kapverktyg med vassa kanter är mindre troliga att kärva och lättare att kontrollera. g) Använd elverktyget, dess tillbehör och verktyg i enlighet med dessa instruktioner och under beaktande av arbetsförhållandena och det arbete som ska utföras. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.

Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och skötsel av batteridrivna

verktyg a) Ladda endast med den laddare som är specifi cerad av tillverkaren. En laddare som passar för en typ av batteripaket kan medföra risk för brand när den används med en annat batteripaket. b) Använd elverktygen enbart med det därtill avsedda batteriet. Användning av andra batteri kan skapa en risk för skada och brand.

När batteriet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteriets terminaler kan leda till brännskada eller brand.

Vid felaktig hantering kan vätska komma ut från batteriet, undvik kontakt med denna. Spola med vatten vid oavsiktlig kontakt. Sökläkarhjälp om vätskan kommer i kontakt med ögon. Vätska som kommer ut från batteriet kan orsaka irritation eller brännskada. e) Använd inte batterier eller verktyg som är skadade eller modifi erade. Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada.

Utsätt inte batteri eller verktyg för eld eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explosion. OBS! Temperaturen "130 °C" kan ersättas med temperaturen ”265 °F”.

Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det temperaturområde som anges i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

a) Se till att ditt elverktyg får service av en kvalifi cerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.

Utför aldrig service på skadade batterier. Service av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

• Kasta plastpåsar på ett säkert sätt, de utgör en kvävningsrisk för små barn.

• Håll arbetsområdet rent och städat. Använd inte elverktyg när det regnar eller i fuktiga miljöer.

• Vi rekommenderar starkt att använda en jordfelsbrytare på högst 30 mA vid uttaget när denna apparat används.

• Använd inte elverktyg där det fi nns risk för brand eller explosion - d.v.s. när brännbara vätskor eller gaser.

• Låt eller husdjur inte barn befi nna sig iarbetsområdet.

• Låt inte barn eller andra personer vidröra elverktyg.

• Förvaras på en torr plats utom räckhåll för barn.

• Använd alltid skyddsglasögon. Vi rekommenderar också användning av hörselskydd.SV

• Använd rätt klädsel långbyxor.- inga löst sittande kläder eller smycken och se till att kläderna inte kan komma i kontakt med rörliga delar.

• Använd halkfria skor. Använd inte toffl or eller öppna skor.

• Om du har långt hår, sätt upp håret för att undvika att det trasslar in sig i rörliga delar.

• Innan elverktyget används, kontrollera först om det fi nns skadade delar och vid skadade delar skall inte enheten användas innan delen eller delarna har bytts ut.

• Använd inte elverktyg när du är trött eller druckit alkohol.

• Sträck dig inte för långt under arbetet - du kan förlora balansen.

• Du måste stänga av ditt verktyg med verktygets strömbrytare efter användning.

• Använd endast denna apparat för dess avsedda syfte med att suga uppmeller blåsa bort löv.

• Rikta aldrig verktyget mot människor eller djur.

• Blås inte skräp i riktning mot människor eller djur.

• Använd endast lövblåsen i dagsljus eller i bra artifi ciellt ljus.

• Placera inte handen inuti fl äktröret förrän fl äkten har stängts av och kontakten tagits ur eluttaget.

• Använd endast förlängningssladdar som är lämpliga för utomhusbruk. Sladden måste hållas borta från överdriven värme, olja, lösningsmedel och vassa kanter.

• Kontrollera regelbundet att muttrar alla bultar och skruvar är åtdragna.

• Operatören eller användaren är ansvarig för olyckor eller riskser som uppstår för andra personer och deras egendom.

• För att förhindra dammirritation rekommenderar vi att du bär en ansiktsmask.

• Håll alltid strömsladden riktad bakåt bort från apparaten.

• Bär inte enheten i kabeln.

• Koppla bort maskinen från elnätet: - innan du tar bort en blockering; - innan du kontrollerar, rengör eller arbetar på maskinen; - om apparaten börjar vibrera på ett onormalt sätt; - när du lämnar maskinen.

• Se alltid till så att du har ett bra fotfäste isluttningar.

• Håll alla kylluftintag fria från skräp eller blockeringar.

• Håll alla muttrar, bultar och skruvar åtdragna för att vara säker på att utrustningen är säker att arbeta med.

• Kontrollera skräpbehålllaren regelbundet för slitage eller försämring.

• Byt slitna eller skadade delar.

• Använd endast originalreservdelar och tillbehör. Stäng av maskinen omedelbart om:

• Mycket gnistor från kolborstarna och skräp iuppsamlaren.

• Strömkontakten eller strömsladden bryts eller strömsladden skadas.

• Det kommer rök eller dålig lukt från bränd isolering.

Öppna inte batteriet. Risk för kortslutning. b) Skydda batteriet mot hetta, t.ex. mot kontinuerlig intensiv solstrålning, brand, vatten och fukt. Risk för explosion. c) Vid skada och felaktig användning av batteriet kan ångor läcka ut. Ventilera området och sök medicinsk hjälp vid besvär. Ångorna kan irritera andningssystemet. d) Använd endast batteriet i kombination med din Ferm industriprodukt. Denna åtgärd ensamt skyddar batteriet mot farlig överbelastning.

Batteriet kan skadas av vassa föremål såsom spikar eller skruvmejslar eller externa krafter En intern kortslutning kan uppstå och batteriet kan brinna, avge rök, explodera eller överhettas.

SÄKERHETSVARNINGAR FÖR LADDARE

Avsedd användning Ladda endast uppladdningsbara batterier av typen CD801AA och CD803AA med laddaren. Andra typer av batterier kan explodera och orsaka personskada och skada. a) Apparaten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller instrueras. b) Barn skall övervakas så att de inte leker med apparaten. c) Ladda inte batterier som inte är uppladdningsbara! d) Batterierna måste placeras i ett väl ventilerat område under laddning!50

Elsäkerhet Kontrollera alltid så att spänningen på nätet motsvarar den spänning som fi nns angiven på märkplåten.

• Använd inte maskinen om nätkabeln eller nätkontakten är skadad.

• Använd endast förlängningskablar som är lämpliga för maskinens effekt med en minsta tjocklek på 1,5 mm

. Om du använder en kabelvinda, rulla alltid ut kabeln helt.

2. MASKININFORMATION

Avsedd användning Lövblåsen är utvecklad för att ta bort löv från gatan, trädgården och gräsmattan. En fl äkt inuti lövblåsaren orsakar ett luftfl öde, som kan användas för att blåsa bort löv. TEKNISKA SPECIFIKATIONER Denna handbok har tagits fram för olika uppsättningar / artikelnummer. Kontrollera motsvarande artikelnummer ispecifi kationstabellen nedan för korrekt sammansättning och innehåll i din uppsättning. Modell-nr LB502DC S_LB502DC S2_ LB502DC S3_ LB502DCBatterier ingår- CD801AA 2 x CD801AACD803AALaddare ingår - CD802AANominell spän- ning 20V Varvtal utan belastning- pos 1:- pos 2:9000/ min.13000/ min.Max. lufthas-tighet- pos 1:- pos 2:80 km/h190 km/hVikt 1,22 kgLjudtrycknivå LPA 78,8 dB(A) K=2,5 dB(A)Ljudeffektnivå LWA 88,2 dB(A) K=1,04 dB(A)Vibrationsvärde 3,069 m/s K=1,5 m/s Modellnr CD801AABatterityp LitiumjonteknikSpänning 20 V Kapacitet 2,0 AhRekommenderad laddare CD802AAVikt 0,3 kgModellnr CD803AABatterityp LitiumjonteknikSpänning 20 V Kapacitet 4,0 AhRekommenderad laddare CD802AAVikt 0,65 kgModellnr CD802AALaddare in 220-240V,50Hz 0,4ALaddare ut 21V 2,5ALaddningstid 2 Ah batteri 60 minuterLaddningstid 4 Ah batteri 120 minuterRekommenderade batterier CD801AA, CD803AAVikt 0,36 kg Använd endast följande batterier från VONROC VPOWER 20V batteriplattform. Användning av andra batterier kan orsaka allvarliga skador eller skador på verktyget. CD801AA 20V, 2Ah litiumjon CD803AA 20V, 4Ah litiumjon Följande laddare kan användas för att ladda dessa batterier. CD802AA snabbladdare Batterierna från VONROC VPOWER 20V batteriplattform är utbytbara mellan alla VONROC VPOWER 20V batteriplattforms verktyg. Vibrationsnivå Vibrationsutsläppsnivån som anges i denna bruksanvisning har uppmätts i enlighet med ett standardiserat test i EN 50636-2-100, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna arbeten.

• Användning av verktyget för andra tillämpningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån.SV

• De gånger då verktyget stängs av eller är på men egentligen inte används kan minska exponeringsnivån betydligt. Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster. BESKRIVNING Siffrorna i texten hänvisar till diagrammen på sidorna 2-3.

3. Upplåsningsknapp för batteriet

Ta bort batteriet innan du utför något arbete på elverktyget. Batteriet måste laddas innan det används för första gången. Insättning av batteriet i maskinen (fi g. A, C) Se till att batteriets utsida är ren och torr innan du ansluter det till laddaren eller maskinen.

1. Sätt in batteriet (2) i maskinens bas enligt fi g. C.

2. Skjut batteriet framåt tills det klickar på plats.

Borttagning av batteriet från maskinen (fi g. A, C)

1. Tryck på batterilåsningsknappen (3).

2. Dra ut batteriet ur maskinen enligt fi g. C.

Kontroll av batteriets laddningsstatus (fi g. D)

• Tryck kort på knappen (6) på batteriet för att kontrollera batteriets laddningsstatus.

• Batteriet har 3 lampor som indikerar laddningsnivån. Ju fl er lampor som lyser, desto mer är batteriet laddat.

• När lamporna inte lyser betyder det att batteriet är tomt och måste laddas omedelbart. Laddning av batteriet med laddaren (fi g. D)

1. Ta ut batteriet (2) från maskinen.

2. Vänd batteriet (2) upp och ner och tryck in det

iladdaren (8) enligt fi g. D.

Koppla in laddarens kontakt i ett eluttag och vänta en stund. Laddarens LED-indikering (8) kommer att lysa och visa laddningsstatusen. Laddaren har två laddningsindikeringslampa (9) som indikerar laddningsprocessens status: Röd LED-status Grön LED-status LaddningsstatusAv Av Ingen strömAv PåStandbyläge:- Inget batteri insatt eller- Batteriet är isatt men laddningen är klar På Av Batteriladdning pågår

• Det kan ta upp till 60 minuter att fulladda 2Ah-batteriet.

• Det kan ta upp till 120 minuter att fulladda 4Ah-batteriet. Ta ut laddningskontakten från uttaget och ta ut batteriet från laddaren när batteriet har fulladdats. När maskinen inte används under längre tid är det bäst att lagra batteriet i laddat tillstånd. Montering av rören (fi g. B) Ta alltid ut batteriet innan du monterar ett tillbehör.

• Skjut det övre röret (4) på motorhuset tills det klickar på plats.

• Skjut det nedre röret (5) på det övre röret (4) tills det klickar på plats.52

Påslagning av maskinen (fi g. A) Tryck strömbrytaren (1) nedåt i läge 1 eller 2 för att stänga av lövblåsen. Position 1: Blåser lätta material. Position 2: Blåser tyngre material. För att stänga av, tryck strömbrytaren 1 till stopp i läge "0". Avstängning av maskinen (fi g. A) Vrid strömbrytaren (1) till läge av ”0”.

Stäng alltid av maskinen och ta ut batteriet från maskinen innan rengöring och underhåll. Rengör maskinens hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna. MILJÖ Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer. Endast för EU-länder Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EC om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt. GARANTI VONROC-produkter är utvecklade enligt högsta kvalitetsstandard och garanteras fria från defekter ibåde material och utförande under den period som lagen föreskriver från och med inköpsdatumet. Om produkten skulle utveckla fel under denna period på grund av defekt material och/eller utförande, kontakta då VONROC direkt. Följande omständigheter är undantagna från denna garanti:

• Reparationer och/eller ändringar har gjorts eller försökts utföras på maskinen av obehöriga servicecenter;

• Verktyget har missbrukats, använts på fel sätt eller underhållits felaktigt;

• Reservdelar som inte är original har använts. Detta utgör den enda garantin som företaget ger antingen uttryckt eller underförstått. Det fi nns inga andra garantier uttryckta eller underförstådda som sträcker sig bortom detta, inklusive de underförstådda garantierna för säljbarhet och lämplighet för ett visst syfte. Under inga omständigheter ska VONROC hållas ansvarigt för indirekta skador eller följdskador. Återförsäljarnas åtgärder ska begränsas till reparation eller byte av enheter eller delar som inte uppfyller kraven. Produkten och användarhandboken kan ändras. Specifi kationerna kan ändras utan förvarning.DA

iopladeren (8), som vist på fi g. D.
