Ürün Türü	Kablosuz Yaprak Üfleyici
Marka	Vonroc
Model	S_LB502DC
Nominal Gerilim	20 V
Boşta Hız (Konum 1)	9000 dev/dak
Boşta Hız (Konum 2)	13000 dev/dak
Maksimum Hava Hızı (Konum 1)	80 km/s
Maksimum Hava Hızı (Konum 2)	190 km/s
Ağırlık (Bataryasız)	1,22 kg
Ses Basıncı Seviyesi	78,8 dB(A) (K=2,5 dB(A))
Ses Gücü Seviyesi	88,2 dB(A) (K=1,04 dB(A))
Titreşim Değeri	3,069 m/s² (K=1,5 m/s²)
Batarya Türü	VONROC VPOWER Platformu ile Uyumlu Lityum-İyon 20 V
Mevcut Batarya Kapasitesi	2,0 Ah (CD801AA) veya 4,0 Ah (CD803AA)
Uyumlu Şarj Cihazı	CD802AA (Giriş 220-240 V, 50 Hz, 0,4 A; Çıkış 21 V, 2,5 A)
Şarj Süresi (2 Ah Batarya)	60 dakika
Şarj Süresi (4 Ah Batarya)	120 dakika
Kullanım Amacı	Sokaklarda, bahçelerde ve çimenlerde kuru yaprakları üflemek
Önerilen Güvenlik Ekipmanı	Koruyucu gözlük, işitme koruyucu, toz maskesi
Bakım	Gövdeyi hafif nemli yumuşak bir bezle temizleyin; çözücü kullanmayın
Garanti	Yasal, malzeme ve işçilik hatalarını kapsar

Sık sorulan sorular - S_LB502DC Vonroc

Üfleyici tüpleri nasıl monte edilir?

Herhangi bir montajdan önce bataryayı çıkarın. Üst tüpü motor bloğuna oturana kadar yerleştirin. Ardından alt tüpü üst tüpe oturana kadar kaydırın.

Batarya nasıl şarj edilir?

Bataryayı makineden çıkarın. CD802AA şarj cihazına sonuna kadar kaydırın. Şarj cihazını bir prize takın. LED göstergeler durumu belirtir: kırmızı yanıyor = şarj oluyor, yeşil yanıyor = şarj tamamlandı. 2 Ah batarya için şarj süresi 60 dakika, 4 Ah batarya için 120 dakikadır.

Üfleyici ile hangi batarya türleri uyumludur?

Üfleyici, VONROC VPOWER platformunun Lityum-İyon 20 V bataryalarıyla, özellikle CD801AA (2,0 Ah) ve CD803AA (4,0 Ah) modelleriyle uyumludur. Yalnızca üretici tarafından önerilen bataryaları kullanın.

Üfleyici nasıl açılıp kapatılır?

Açmak için Açma/Kapama anahtarını 1 (hafif üfleme) veya 2 (güçlü üfleme) konumuna getirin. Kapatmak için anahtarı 0 konumuna getirin.

Üflenen havanın maksimum hızı nedir?

Konum 1'de maksimum hava hızı 80 km/s'dir. Konum 2'de 190 km/s'ye ulaşır.

Üfleyici nasıl temizlenir?

Temizlemeden önce makineyi kapatın ve bataryayı çıkarın. Gövdeyi hafif nemli yumuşak bir bezle (sabunlu su ile) inatçı lekeler için temizleyin. Asla benzin, alkol veya amonyak kullanmayın.

Hangi güvenlik önlemlerini almalıyım?

Her zaman koruyucu gözlük ve işitme koruyucu takın. Üfleyiciyi insanlara veya hayvanlara doğrultmayın. Cihazı yalnızca dışarıda, kuru havada kullanın. Çocukların kullanmasına izin vermeyin.

Batarya şarj durumu nasıl kontrol edilir?

Batarya üzerindeki düğmeye kısa bir süre basın. Dört LED gösterge seviyeyi belirtir: ne kadar çok LED yanarsa şarj o kadar yüksektir. Hiçbir LED yanmazsa, batarya boştur ve şarj edilmelidir.

Üfleyici çalışmazsa ne yapmalıyım?

Önce bataryanın doğru takıldığından ve şarjlı olduğundan emin olun. Anahtarın 1 veya 2 konumunda olduğunu kontrol edin. Sorun devam ederse, yetkili bir servise başvurun.

Üfleyici nasıl saklanmalıdır?

Cihazı kuru bir yerde, çocukların erişemeyeceği şekilde saklayın. Bataryayı çıkarın ve ayrı olarak muhafaza edin. Uzun süreli kullanılmama durumunda, bataryayı şarjlı olarak saklayın.

KULLANIM KILAVUZU S_LB502DC Vonroc

Ektekig ugenlik uyarilarin, ilave gvenlik uyarilarin ve talimatlari okuyun. Gvenlik uyarilarin ve talimatlari izlememek elektrik carpmasi, yangin ve/ veya ciddi yaralanma ile sonuclanabilir. Gvenlik uyarilarin ve talimatlari ilerde bakmak uzere muha-faza edin.

Aşaqidaki semboller kullanı kilavuzunda veya ürün üzerinde kullanilmaktadir:

Kullanicikilavuzunokuyn.

Bu kilavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybi veya alete hasat riskini belirtir.

Elektrik carpmasi riski.

Uçan nesne riski. Seyircileri ist alanindan uzak tutun.

Yagmur altinda kullanmayin.

Koruyucu gozluk takin. Duyma korumasitakin.

Yalinizca kapali mekan kullanimi.

Sinif II makine- Gift Izolasyon - Topraklanmis prize ihtiyaciniz yok.

Gecikmeli minyatür sigorta baglantisi.

Maksimum sicaklik 45^

Pili atese atmayin.

Pili suya atmayin.

Li-ion pil için ayri toplama.

Urunu uygun olmayan kaplara atmayin.

Urun, Avrupa yonergelerindeki geleerli gvenlik standartlarina uygundur.

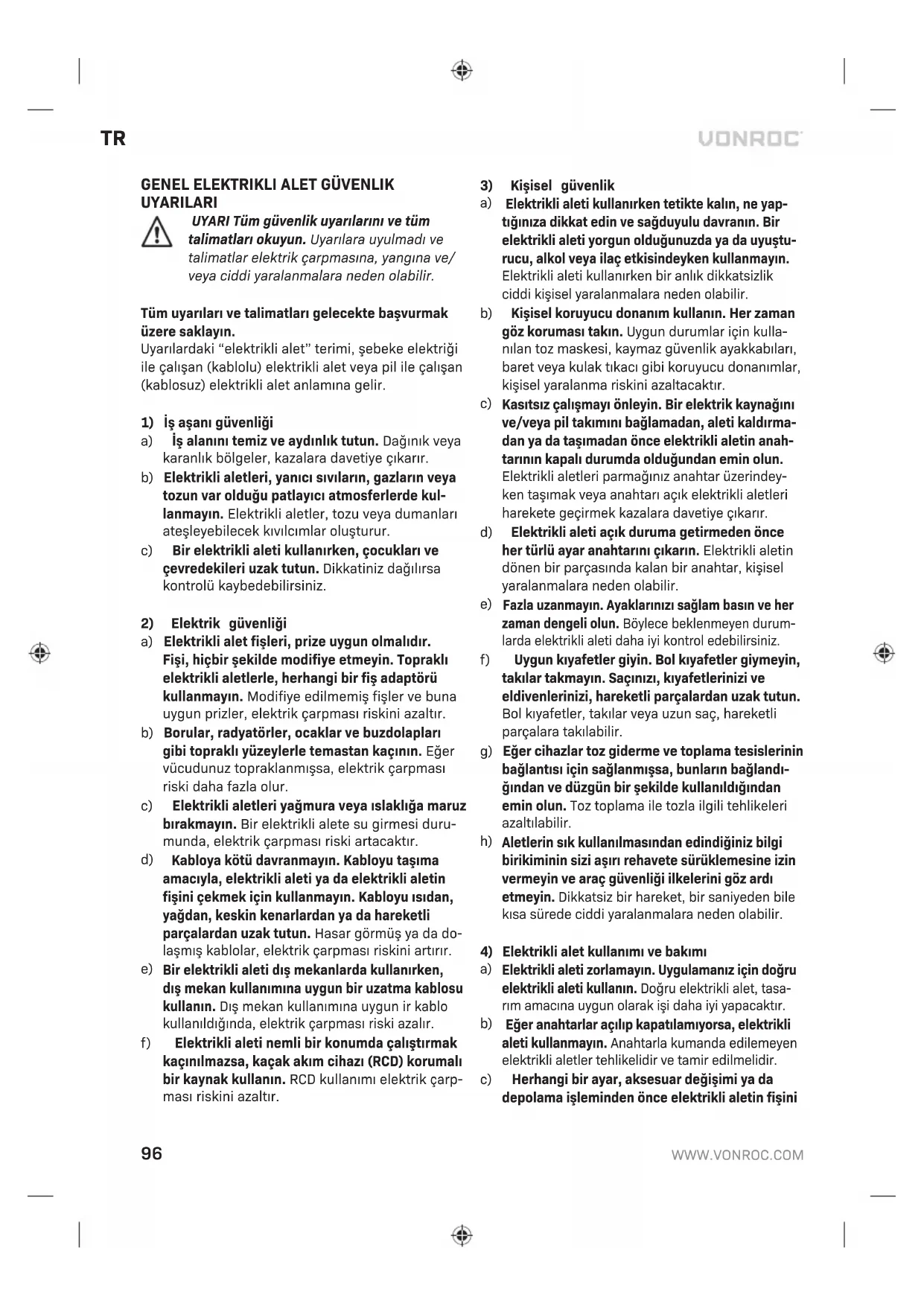

GENEL ELEKTRIKLI ALET GUVENLIK UYARILARI

UYARI Tum guvenlik uyarilarinve tum talimatlari okuyun. Uyarilara uyulmadi ve talimatlar elektrik carpmasina, yangina ve/ veya ciddi yaralanmalara neden olabilir.

Tüm uyarlıarı ve talimatları geleçekte basvurnak uzere saklayın.

Uyanlardaki "elektrikli alet" terimi, sebeke elektrigi ile calisan (kablolu) elektrikli alet veya pil ile calisan (kablosuz) elektrikli alet anlamina gelir.

1) Is a sānī güvenliqi

a) Is alanini temiz ve aydinlik tutun. Daqinik veyakaranlik bolgeler, kazalara davetiye cikarir.
b) Elektrikli alelteri, yanici sivilarin, gazlarin veya tozun var oldugu patlayici atmosferlerde kulanmayin. Elektrikli alelter, tozu veya dumanlari atesleyebilecek kivilcimlar olusturur.
c) Bir elektrikli aleti kullanirken, cocuklar ve cevredekileri uzak tutun. Dikkatiniz dagilrsa kontrlu kaybedebilirsiniz.

2) Elektrik güvenligi

a) Elektrikli alet fisleri, prise uygun olmalidir. Fisi, hicbir sekilde modifiye etmeyin. Toprakl elektrikli aletlerle, herhangi bir fis adaptoru kullanmayin.Modifiye edilmemiis fisler ve buna uygun prisler, elektrik carpması riskini azaltir.
b) Borular, radyatorler, ocaklar ve buzdolaplan gibi topraki yuzeylerle temastan kacinin. Eger vucudunuz topraklanmissa, elektrik carpmasi riskidi hada fazla olur.
c) Elektrikl aletleri yağmura veya islakliga maruz birakmayin. Bir elektrikl alete su girmesi durumunda, elektrik carpmasi risi artacaktir.
d) Kabloya kotu davranmayin. Kabloyu taşa amaciyla, elektrikli aleti ya da elektrikli aletin fisini cekmek icin kullanmayin. Kabloyu isidan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar gormus ya da do-lasmi kabolar, elektrik carpmasi riskini artirir.
e) Bir elektrikli aleti dis mekanlarda kullanirken, dis mekan kullanimina uygun bir uzatma kablosu kullanin. Dis mekan kullanimina uygun ir kablo kullanildigianda, elektrik carpmasi risikozalir.
f) Elektrikli aleti nemli bir konumda calistirmak kaçınilmazsa, seksak akim cihazi (RCD) korumalı bir kaynak kullanin. RCD kullanimi elektrik carpması riskini azaltır.

3) Kiisel guvenlik

a) Elektrikli aleti kullanirken tetikte kalin, ne yaptriigniza dikkat edin ve saqduyulu davranin. Bir elektrikli aleti yorgun oldugunuzda ya da uyusturucu, alkol veya ilac etkisindeyken kullanmayin. Elektrikli aleti kullanirken bir anlik dikkatsizlik ciddi kisesel yaralanmalara neden olabilir.

b) Kisisel koruyucu donanim kullanin. Her zaman goz koruması takın. Uygun durumlar icin kulla-nilan toz maskesi, kaymaz güvenlik ayakkabiları, baret veya kulak tikaci gibi koruyucu donanimlar, kisel yaralanma riskinı azaltacaktır.

c) Kasitsiz calismayi onleyin. Bir elektrik kaynagini ve/veya pil takimini baglamadan, aleti kalirmadan ya da tasimadan once elektrikli aletin anahtarinin kapali durumda oldugundan emin olun. Elektrikli aletleri parmaginiz anahtar uzerindeyken tasimak veya anahtari acosik elektrikli aletleri hareketeGPCirmek kazalara davetiye cikarir.

d) Elektrikli aleti açık duruma getirmeden once her turlu ayar anahtarini ÇiRARin. Elektrikli aletin donen bir parcasinda kalan bir anahtar, kisi sel yaralanmaları neden olabilir.

e) Fazla uzanmayin. Ayaklarinizi saglam basin ve her zaman dengeli olun. Böylece beklenmeyen durumlarda elektrikli aleti daha iy kontrl edbilirsiniz.

f) Uygun kiyafetler giyin. Bol kiyafetler gymeyin, taklar takmayin. Saçınüzı, kiyafetlerinizi ve eldivenlerinizi, hareketli parçalardan uzak tutun. Bol kiyafetler, taklar vya uzun-SA, hareketli parçalara takilabilir.

g) Eger cihazlar toz giderme ve toplama tesislerinin情况进行 veri iin saqlanmissa, bunlarin baglandi-ningan ve duzgün bir sekilde kullandigindan emin olun. Toz toplama ile tozla ilgili tehlikeleri azaltulabilir.

h) Aletlerin sik kullanilmasindan edindiginiz bilgi birikiminin sizi asiri rehavete suruklemesine izin vermyein ve araç güvenligi ilkelerini gez ardı etmeyin. Dikkatsiz bir hareket, bir saniyeden bile kisa surede ciddi yaralanmalara neden olabilir.

4) Elektrikli alet kullanimi ve bakimi

a) Elektrikli aleti zorlamayin. Uygulamaniz icin.Doğru elektrikli aleti kullanin.Doğru elektrikli alet, tasa- rim amacina uygun olarak isi daha iyi yapacaktir.
b) Eger anahtarlar acilip kapatilamyorsa, elektrikla aleti kullanmayin. Anahtarla kumanda edilemeyen elektrikla aletler sehildidar ve tamir edilmelidir.
c) Herhangi bir ayar, aksesuar degisimi ya da depolama isleminden once elektrikli aletin fisini

elektrik kaynagindan cikarin ve/veya pil takimini elektrikli aletten cikarin. Bu tur onleyici guvenlik onlemleri, elektrikli aletin kazara calisma riskini azaltir.

d) Boş durumdaki elektrikli aleleri*cocuklarin eri-semeyeçigi bir yerde muhafaza edin ve elektrikli aletin nasil calistigini ya da bu talimatlari bilmeyen kisilerin elektrikli aleti kullanmasina izin vermeyin. Elektrikli aleler, egitimsiz kullanıclarin elinde tehlükeli olur.
e) Elektrikli alelerin bakimini yapin. Hatali ayarlar veya hareketli parcalarin baglanmasi, parca kirlmaları ve elektrikli aletin calismasini etkileyebilecek diger durumlar icin kontrolgerekleştin. Eger herhangi bir hasar varsa, elektrikli alet kulanilmadan once tamir edilmelidir. Cogu kazaya bakimi iyapilmayan elektrikli aleler neden olur.
f) Kesme alelterini keskin ve temiz tutun. Bakimi iyi yapilan ve keskin kenarlara sahip kesme alelterinde donmalar daha az yaşanir ve kontrol edilmeleri daha kolay olur.
g) Elektrikli aleti, aksesuarin ve torna kalemlerini bu talimatlara uygun olarak kullanin, calisma kosullarini veGPCkelecekolanisi dikkate alin. Elektrikli aletin kullanim amaci disinda kulla-nilması, tehlikel durumlara sonuçlanabilir.
h) Tutamaklar ve tutma yerlerini kuru, temiz ve yağdan arindirilmış sekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenlı sekilde tasınmasina ve kontrol edilmesine izin vermez.

5) Pilli alet kullanimi ve bakimi
a) Yalnizca uretici tarafindan belirtilen sarj aletyle sarj edin. Bir turde pil takimi icin uygun bir sarj cihazi, baska bir pil takimi ile kullanildiginda yangin risikolusturabilir.
b) Elektrikli aleteri yalinizca czel olarak belirlenmis pil takimlariyla kullanin. Baska pil takimlarin n kullanimi yaralanma ve yangin riski olusturabilir.
c) Pil takimi kullanilmadiigi zamanda, ataşlar, bozuk paralar, anahtarlar, civiler, vidalar veya digerkıçuk metal nesneler gibi birUCTAN digerine bir böglanti yapabilecek diger metal nesnelerden uzak tutun. Pil uçlarini birbirine kisa devre yaptirmak yaniklara veya yangina neden olabilir.
d) Bozulma durumlarinda pilden siv ickabilir; temastan kaçınin. Kazara temas gerektekleşirse, suyla yikayin. Svi gozlerle temas ederse ayrica tibbi yardim isteyin. Pilden cikan svi tahrise veya yaniklara neden olabilir.

e) Hasarli veya uzerinde degisiklik yapilmis bir batarya veya aleti kullanmayin. Hasarli veya uzerinde degisiklik yapilmis bataryalar, yangin, patlama ya da yaralanma riskiyle sonuçlanan beklenmedik davranıslar sergileyebilir.
f) Batarya veya aleti ateş eveya asiri sicutlga maruz birakmayin. Ateş vya 130°C üzeri sicutlklara maruz kalmasi patlamaya yol acabilir. NOT Sicutlik birimi olarak kullanı „130°C“ yerine „265°F“ kullanilabilir.
g) Tum sarj talimatlarina uyun ve batarya veya aleti talimatlarda belirtilen sicaklik araliginin disindaki ortamlarda sarj etmeyin. Yanlis sekilde veya belirtilen araligin disindaki sicakliklarda sarj etmek bataryay zarar verebilir ve yangin riskini artirabilir.

6) Servis
a) Elektrikli aletinizin servis islemlerini, yalinizca ayin yedek parçaları kullanan vasifl bir tamircinin yapmasini saglayin. Bu, elektrikli aletin güvenliginin korunmasini saglayacaktır.
b) Hasarli bataryalara asla kendiniz bakim yapmaya calismayin. Bataryadaki bakim islemleri sadece uretici veya yetkili servisler tarafindan yapilmalidir.

UFLEYICI/VAKUM IÇIN ILAVE GÜVENLIK UYARILARI

• Plastik torbalari guvenli bir sekilde atin - bunlar kucuk;cocuklar icin bogulma tehlikesi yaratir.
• Calistiginiz alanit temiz ve duzenli tutun. Elektrikli aletleri yagmur altinda veya islak ortamlarda kullanmayin.
• Bu cihazi kullanirken prizde 30mA den fazla olmayan bir RCD (Artik Akim Cihazi) kullanilmasini siddetle tavsiye ederiz.
• Elektrikli alelteri, yanici sivi veya gazlarin yakininda, orneigin, yangin veya patlama riski olan yerlerde kullanmayin.
• insanlarin, özellikle*cocuklarinizin vya evcil hayvanlarin calismakta oldugunuz bolgye girmesine izin vermeyin.
• Cocuklarin vya diger kisilerin elektrikli aletleredokunmasina izin vermeyin.
• Cocuklarin ulasamayacagi kuru bir yerde saklayin.
  Daima koruyucu gozluk kullanin. Ayrica, kulak koruyucu kullanilmasini da oneriyoruz.
• Doğru giysiler (uzun pantolonlar) giyin - bol taki veya mücevherat takmayin ve giysilerin hareketli parçalara temas etmesini onleyin.
  Kaymayan ayakkabigiin. Sandalet veya aik topuklu ayakkabigiymeyin.

TR

• Saçıniz uzunsa, hareketli parçalara takilmasın Önlemek icin-SAclarinizi baglayin.
  Herhangi bir elektrikli el aleti kullanmadan once, hasar gormus parcalari kontrl edin, eger hasar bulunursa, ilgili parcalari yenisyle degistirmeden aleti kullanmayin.
• Elektrikli el alelerini yorgun veya alkollüyken kullanmayin.
• Çalışırken ayak uzclarinizda uzanmayın - dengeniz kaybedebilirsiniz.
  Kullandiktan sonra aracinizin aci/kapali anahtariyla aletinizi kapatmaniz gerekir.
• Bu cihazi sadece yaprakları üfl eme veya supürmea) amacina uygun kullanin. b)
• Ufleyiciyi insanlara veya hayvanlaraDOGrultmayin.
• Biriken yapraklari insanlar veya hayvanlaraDOGRU puskurt Meyin.
  Cihazi yalnizca gun isigi altinda veya iyi aydinlatma ile calistirin.
• Üfleyici kapatilmadiği ve cihaz fişi prisden Çi-karilmadiği sürece elinizi üfl eme borusuna veya torbaya dokmayın.
  Sadece dis mekanda kullanima uygun uzatmakablolarini kullanin. Kablo, asiri isi, yag, czuculerve keskin kenarlarla temastan uzak tutulmalidir.
  Tum civatalin ve vidalarin siki oldugunu periyodik olarak kontrl edin.
• Diger kiselere veya mulklerine donuk kazalar veya tehlikelerden operatör veya kullanici sorumludur.
  Tozdan dolayi olusabilecek rahatsizliklari onlem icin maske takmanizi oneririz.
  Kabloyu daima cihazin arkasindan yonlendirin.
  Cihazi kablodan tutarak tasimayin.
• Su durumlarda cihazin elektrik böglantisini kesin: yarak fi ziksels yaralanma ve hasara neden olabilir. Makineyi bloke eden bir cismi temizlemedena) Cihaz, gozetim veya talimat verilmedisleri once. takdirde kistl duzeyde fi ziksels, duyusal veya
• Degistirme ici sadece orijinal parca ve aksesuar-lar kullanin.
• Karbon fürçalarinda yüksek miktarda kivilcimlanma ve kolektörde birikme meydana geldiginde.
  Sebeke fi si, sebeke kablosunun kesilmesi veya sebeke kablosunun hasarinda.
  Bozuk anahtar durumunda.
  Yanik izolasyon dumani veya kokusu
  (a) Bataryanin icini açmayin. Kisa devre tehlikesi.
  (b) Bataryayi isiya, surekli yogun güneş isigina, yangina, suya ve neme karşi koruyun. Patlama tehlikesi.
  c) Bataryanin hasar gormesi ve yanlis kullanilmasi durumunda duman cikabilir. Bolgeyi havalandirin ve sikayet durumnda tibbi yardim aln. Duman solunum sistemi tahriss edebilir.
  d) Bataryayi sadece Vonroc urununüzle baglantil olarak kullanin. Bu onlem tek basina bataryayi tehlikeli asiri yuklenmeye karıkorur.
  e) Batarya, civi veya tornavida gibi sivri uclu nesnelerden veya disaridan uygulanan kuvveten oturu zarar gorebilir. Dahili bir kisa devre olusabilir ve batarya yanabilir, duman cikabilir, patlayabilir veya asiri isinabilir.
  Sarj aleti ile yalnizca CD801AA ve CD803AA tipi Sarj edible bilir bataryalari sarj edin. Diger pil turleri patla
  yarak fi ziksel yaralanma ve hasara neden olabilir.

Cihazi kontrol etmeden, temizlemeden veya bakim yapmadan once.

• Cihazin anomal olarak titremeye baslamasi durumunda.

• Makinenin yanindan aynlirken.

• Egimli yerlerde daima bastiginiz yere dikkat edin.
  Yuruyun, asla kosmayin.
  Tum sogutucu hava girislerini kir veya engellerden uzak tutun.
  Cihazin guvenli kosullarda calistigindan emin olmak icin tum somun, civata ve vidalarin sik olmasina dikkat edin.
  Toz toplama torbasinda a sinma veya delik olup olmadigi ini sikca kontrl edin.
  Yipranmis veya hasarI parcalari degistirin.

u durumlarda makineyi derhal kapatin:

BATARYA ICIN GUVENLIK UYARILARI

SARJ ALETI IICIN GUVENLIK UYARILARI

Kullanim amaci

Cihaz, gozetim veya talimat verilmedikleri takdirde kistl duzeyde fi ziksel, duyusal veya zihinsel becerilere sahip olan veya deneyim ve bilgiden yoksun bulunan kisiler (ocuklar dahil) tarafindan kullanlamaz.

b) Cocuklar cihazla oynamamaları icin gozetim altinda tutulmaldir.
c) Şarj edilebilir olmayan Özellikte pilleri Şarj etmeyin!
d) Sarj sirasinda piller iyi havalandirmali bir bolgeye yerlestirilmelidir!

Elektrik guvenligi

Guc kaynaginin voltajin, anma degeri plankasi etiketi uzerindeki voltaja karsilik geldigini her zaman kontrl edin.

VONROC

Güç kaynagí kablosu veya sebeke fi Şi hasar görtmüssse makineyi kullanmayin."
Sadece makinenin guc degerleri acosindan uygun, minimum 1,5 mm2 kalinliga sahip uzatma kablolari kullanin. Bir uzatma kablosu makarasi kullaniyorsanz kabloyu daima tam olarak acin."

2. MAKINE BILGISI

Kullanim amaci

Yaprak üfl eyiciler sukakta, bahçede ve Çim üzerinde bulunan yapraklarlemizlemek icin gelsetilmistir.
Yaprak üfl eyicisi icindeki bir fan, yapraklar uzaklastirmak icin kullanilabilecek bir hava akimi saglar.

TEKNIK SPESIFIKASYONLAR

Bu kilavuz farkli takimlar/urun numaralari icin hazirlanmistir. Takiminizin dokru bileşenleri ve icerişi icin asağidaki özellikler tablosundaki ilgili urun numarasina bakin.

Model No.	LB502DC S_	S2_	S3_
		LB502DC	LB502DC
Batarya dahildir	- CD801AA	2 x CD801AA	CD803AA
Şarı cihazlari dahildir	- CD802AA
Şebeke voltaji	20V
Yüksüz洵 Konum 1:	9000 /dak
Konum 2:	13000/ dak
Maks. hava洵 Konum 1:	80 km /saat
Konum 2:	190 km / saat
Ağirclik	1,22 kg
Se basınci seviyesi LPA	78.8 dB(A), K=2.5dB(A)
Se Güçü se-viyesi LWA	88.2 dB(A), K=1.04dB(A)
Titreşim 3.069 m/s\( ^2 \)K=1.5 m/s2

Model No. CD801AA
Pil tipi Lityum-İyon
Voltaji	20V
Kapasitesi	2,0
Önerilen Şarj cihazi	CD802AA
Ağırkık	0,3 kg

Model No.	CD802AA
Şarcihazı girişi	220-240V,50Hz 0,4A
Şarcihazı Çkışi	21V 2,5A
Şar suresi 2Ah batarya	60 dakika
Şar suresi 4Ah batarya	120 dakika
Önerilen bataryalar	CD801AA, CD803AA
Ağırlik	0,36 kg

Model No.	CD803AA
Pil tipi Lityum-İyon
Voltaji	20V
Kapasitesi	4.0
Önerilen Şarj cihazi	CD802AA
Ağırkık	0.65 kg

TR

Ah

Ah

Sadece asagidaki VONROC POWER 20V batarya platformuna ait bataryalar kullanin. Baska batarya kullanmak, ciddi yaralanmalara neden olabilir veya alete zarar verebilir.

CD801AA 20V, 2Ah Lityum-Iyon CD803AA 20V, 4Ah Lityum-Iyon

Bu bataryalarir sarj etmek icin asagidaki sarj aleti kullanilabilir.

CD802AA Hizl sarj aleti

VONROC POWER 20V batarya platformuna ait bataryalar, tum VONROC POWER 20V batarya platformaletleriyle karstlik degistirilebilir.

Vibrasyon seviyesi

Bu talimat kilavuzunda belirtilen vibrasyon emisyon seviyesi EN 50636-2-100 icinde verilen bir tandart teste uygun olarak olçulmustür; bir aletiaska bir aletle karilastirmak icin ve aleti adi setzen uygula-malar icin kullanirken bir ilk maruz kalma degerlen-dirmesi olarak kullanilabilir.

TR

• aleti farkli uygulamalar icin veya farkli ya da kotü bakilan aksesuarlarla kullanmak maruz kalma seviyesiniBUYUK olcude artirabilir;
  aletin kapali oldugu veya calisip daGPCktenisi yapmadi zamanlar maruz kalma seviyesinibuyuk olcude azaltabilir.

Aletin ve aksesuarlarin bakimini yaparak, ellerinizi sicak tutarak ve calisma duzenlerinizi organize ederek vibrasyonun etkilerine karsi kendinizi koruyun.

ACIKLAMA

Metindeki numaralar sayfa 2'teki semaları isaret etmektedir.

1. Açma / Kapama Düğmesi
   2.Pil
2. Pil kilidini açma dügmesi
3. Üst boru
4. Alt boru
5. Pil LED goestergeleri dugmesi
6. Pil LED goestergeleri
7. Sarj aleti
8. Sarj aleti LED gosterreich

3. MONTAJ

Elektrikli alet uzerinde herhangi bir calisma yapmadan once, pili cikarin.

ilk kullanimdan once pil sarj edilmelidir.

Pilin makineye takilmasi (Sekil A,C)

Sarj aletine veya makineye baglamadan once pilin dis kisminin temiz ve kuru olmasini saglayin.

1. Pili (2) Sekil C'de gosterildigi gibi makinenin alt kismina takin.
2. Yerine oturana kadar pili daha ileriye itin.

Pilin makineden cikartilmasi (Sekil A,C)

1. Pil kilit aça ma dugmesine (3) basin.
2. Pili Sekil C'de gosterildigi gibi makineden cikarin.

Batarya Şarj durumunun kontrl edilmesi (Şkel D)

• Batarya Şarj durumunu kontrol etmek icin, batarya üzerindeki Düğmeye (6) kisa sureli basin.
• Batarya, Şarj seviyesini belirten 3 İskişa sahiptir, ne kadarcok,isik yanarsa,bataryada o kadarcok Şarj kalmı demektir.

Isklar yanmiyorsa batarya boş demektir v hemen Şarj edilmelidir.

Bataryanin sarj cihaziyla sarj edilmesi (Sekil D)

1. Bataryayi (2) makineden qikartin.
2. Bataryayi (2) bas aaga konuma cevirin ve Sekil F'de gosterildigi gibi sarj cihazinin (8) uzerine kaydirin.
3. Yuvaya tamamen itilene kadar bataryayi itin.
4. Şarj cihazi fi sini bir elektrik Çişına takin ve bir sure bekleyin. Şarj cihazi (8) üzerindeki LED goştergeleri yanacak ve sari durumunu goştere-cektir.

Sarj cihazi, sarj surecinin durumunu gosten 2 LED gostergesine (9) sahiptir.

KirmizLED Durumu	Yeşil LED Durumu	Şarj Cihazi
Kapali	Kapali	Güç
Kapali	Açık	Bekleme modu: - Batarya yerleştı- rilmemiş veya, - Batarya yerleştı- rilmiş fakat Şarj islemidaughteri
Açık	Kapali	Batarya Şarja devam ediyor

yok

2Ah bataryayi tam olarak sarj etmek 60 dakika surebilir.
4Ah bataryayi tam olarak sarj etmek 120 dakika surebilir.

Batarya tamamen sarj olduktan sonra sarj cihazi fi sini prisden cikarin ve bataryayi sarj cihazindan cikarin.

Makine daha uzun bir sure kullanilmadiinda, bataryayi sarj edilmis durumda saklamak en iyisidir.

Bir aksesuar monte ederken her zaman pili cikarin

• Üst boruyu (4), yerine tam oturana kadar motor muhafazasina kaydirin.
• Alt boruyu (5), yerine tam oturana kadar üst boruya (4) kaydirin.

4. CALISTIRMA

Makinenin calistirilmasi (Sekil A)

Yaprak üfl eyiciyi calistirmak icin AÇma/Kapama dügmesini (1) 1 veya 2 konumuna getirin. Konum 1: Hafi f maddelerin üfl enmesi. Konum 2: Ağır mad-delerin üfl enmesi. Kapatmak icin AÇma/Kapama dügmesini 1 "0" konumuna getirin.

Makinenin kapatilmasi (Sekil A)

Açma/Kapama duğmesini (1) “0” konumuna getirin.

5. BAKIM

Temizlik ve bakimdan once her zaman makineyi kapatin ve pil takimi makineden cikarin.

Makine kaplamalarin yumuşak bir bezle, tercihen her kullanimdan sonra duzenli olarak temizleyin. Havalandirma deliklerinin toz ve kirden arinmis oldugundan emin olun. Cok inatçi kirleri sabun kopügüyle islatilmş yumuşak bir bezleçkarin. Benzin, alkol, amonyak vs. gibi gezucu maddeleri kullanmayin. Bunlar gibi kimyasallar sentetak bilşenlere zarar verecektir.

CEVRE

Arzali ve/veya atilmis elektrikli veya elektronik ekipmanlarin uygun geri donusum konumlarinda toplanmasi gerekir.

Yalinizca AT ülkeleri icin

Elektrikli aleleri evsel atik olarak atmayin. Atik Elektrikli ve Elektronik Donanim icin Avrupa ilkeleri 2012/19/EU'ya ve bunun yerel hukuk cergevesinde uygulamasina gore, artik kullanilamaz alan elektrikli aleler ayri olarak toplanmali ve cevre dostu bir yolla imha edilmelidir.

GARANTI

VONROC urunleri yuksek kalite standartlariogrul-tusunda gelistirilmisitir ve ilk satin alimdan itibaren kanunen belirlenen sure boyunca materyal ve iscilik aicsindan kusursuz olacagigaranti edilmektedir. Bu sure zarinda, kusurlu materyal ve/veya iscilkitden dolayi urunde herhangi bir ariza meydana gelmesi durumunda,ogrudan VONROC iletisim kurun.

Takip eden durumlar bu garanti kapsam di indadir:

Yetkisz servis merkezleri tarafindan yapilan veya yapilmaya teşebbús edilen onarim ve/veyadehyi degisiklikler.
Normal asinna ve eskime.
Cihazin kotu ve yanliss kullanilmasi vya cihaza yanlis bakim yapilmasi.
- Original olmayan yedek parçalarin kullanilmasi

Bu, sirket tarafindan açık ya da zimni verilmis tek garantiyi olusturur. Belirli bir amaç icin ticarete elverisilik ve uygunluğun zimni garantileri dahil dis görünusünün ötesine uzanan açık veya zimniDAQ hicbir garanti yoktur. VONROC herangi bir arizi veya dolayl zarardan hisbir halükarda sorumlu olmayacaktir. Bayilerin getireceşioczümler uygunsuz birimlerin vya parçalarin onarimi veya degistirilmeseyle siniri olacaktir.

Urun ve kullanı kılıvuzudehyi teşiklige tabidir.

Spesifikasyonlarbarabiruyariolmaksizindeigistirilebilir.

102102

C
