Produkttyp	HiFi-system
Märke	Soundmaster
Modell	MCD5550SW
Strömförsörjning	230 VAC~50 Hz
Effektförbrukning	31 W
Radiomottagning	FM (87,5-108 MHz) och DAB (174,92-239,2 MHz)
CD-spelare	Ja (CD-ljud och MP3)
USB-port	Ja (uppspelning och MP3-kodning)
Bluetooth	Ja (version ej specificerad, standard räckvidd)
Vinylspelare	Ja (hastighet 33/45 varv, automatisk stopp)
Kassettdäck	Dubbel däck (Deck 1 och Deck 2)
Aux-ingång	3,5 mm jack (Aux-In)
Hörlursutgång	3,5 mm jack
MP3-kodare	Ja (från CD, radio, kassett, Aux, Bluetooth)
Förinställd equalizer	Flat, Classic, Rock, Pop, Jazz
Väckningsfunktion	Ja (med timer och val av källa)
Sömntimer	Ja (15 till 120 minuter)
Display	LCD-skärm
Fjärrkontroll	Ja (AAA-batterier medföljer inte)
Antenn	DAB/FM medföljer
Högtalare	Passiva högtalare (anslutning via terminaler)
Underhåll	Rengör med en torr, mjuk trasa. Använd inte rengöringsmedel eller slipmedel.
Säkerhet	Öppna inte apparaten. Risk för elektriska stötar och laserexponering. Låt kvalificerad personal utföra reparationer. Förbrukade batterier ska återvinnas.
Reparerbarhet	Inga delar kan repareras av användaren. Kontakta ett auktoriserat servicecenter.

Vanliga frågor - MCD5550SW Soundmaster

Hur ställer jag in klockan på Soundmaster MCD5550SW?

Sätt apparaten i standby. Håll ned knappen Mem/Rég-Hor. tills '24HR' visas. Använd knapparna Hoppa framåt/bakåt för att välja 12 eller 24 timmars format, bekräfta med Mem/Rég-Hor.. Timmarna blinkar, ställ in dem på samma sätt, bekräfta, ställ sedan in minuterna.

Hur ansluter jag en enhet via Bluetooth?

Tryck på Funktion tills Bluetooth-läget väljs. Skärmen visar blinkande 'Bluetooth'. Aktivera Bluetooth på din enhet (t.ex. smartphone) och sök efter 'MCD5550...'. Välj den för att para ihop. När den är ansluten visas 'Bluetooth' konstant. Du kan sedan spela musik från din enhet.

Kan jag koda en CD till MP3 på ett USB-minne?

Ja. Sätt i ett USB-minne och en CD. I stoppat CD-läge, tryck tre gånger på REC tills 'REC USB' blinkar. Systemet kodar hela CD:n till MP3 på USB-minnet. Du kan också koda en enda låt genom att starta uppspelning och sedan trycka två gånger på REC.

Hur använder jag väckningsfunktionen?

I standby, håll ned knappen Väckning på fjärrkontrollen. Följ stegen: välj källa (CD, FM, DAB, USB), ställ in väckningsvolym, sedan tid. Bekräfta varje steg med Väckning. För att aktivera/avaktivera, tryck kort på Väckning tills klockikonen visas/döljs.

Hur lyssnar jag på DAB-radio?

Anslut DAB/FM-antennen. Slå på apparaten och tryck på Funktion för att välja DAB. Tryck på Scan på fjärrkontrollen för att starta automatisk sökning. När sökningen är klar, använd knapparna Hoppa för att bläddra bland hittade stationer.

Hur programmerar jag CD-spår?

I stoppat CD-läge, tryck på Mem/Rég-Hor. för att gå in i programmeringsläge. Använd Hoppa framåt/bakåt för att välja ett spår, tryck sedan på Mem/Rég-Hor. för att lagra det. Upprepa för upp till 20 spår. Tryck på Spela/Paus för att starta programmerad uppspelning.

Hur spelar jag upp en MP3-fil från ett USB-minne?

Sätt i USB-minnet i USB-porten. Tryck på Funktion för att välja USB-läge. Uppspelning av MP3-filer startar automatiskt. Använd knapparna Hoppa för att byta låt och Mapp/Förval för att bläddra i mappar (på fjärrkontrollen).

Hur använder jag vinylspelaren?

Ta bort skyddet från nålen och frigör armen från sitt stöd. Välj funktionen Phono. Placera skivan på spelaren (använd vid behov adaptern). Lyft armen och placera den försiktigt på skivan. Justera volymen. När skivan är slut, lyft armen och återställ den på sitt stöd.

Hur rengör jag apparaten?

Använd en torr, mjuk trasa för att rengöra apparaten. Använd aldrig flytande rengöringsmedel eller slipande trasor, eftersom de kan skada ytan. Undvik också kontakt med vatten.

Vad gör jag vid funktionsfel?

Försök inte öppna eller reparera apparaten själv. Det ogiltigförklarar garantin och innebär risk för elektriska stötar. Kontakta ett auktoriserat servicecenter. Kontrollera att vägguttaget fungerar och att nätkabeln är i gott skick.

BRUKSANVISNING MCD5550SW Soundmaster

*Släng inte Produkten med de vanliga hushállssoporna i slutet av dess livscykel. Returnera den till en insamlingsplats für atervinning av elektriska och elektroniska apparater. Detta indikeras av symbolen på Produkten, bra克斯anvisingen eller forpackningen.

Materialen ar atervinningsbara enigt deras markning. Genom att ateranvanda material aller andra former av atervinning av gamla enheter och forpackninger g Dor du ett viktigt bidrag till att skydda var miljo. Om det behovs, ta bort batterier och personuppgifter gratis utan avfallschantering och fraga din lokala myndighet om ansvarig deponeringsstation.

WARNING

Risk for elektriska stolars Oppna inte!

Varning: För att minska risken für elektriska stötar, avlågsna inte höljet (eller baksidan). Det finns inga delar som användaren kan laga inuti. Überlät servicearbenet Åt kvalificerad servicepersonal.

Denna symbol indikerar forekomst av farlig spanning innanfor holjet, tillracklig for att orsaka elektriska stotar.

Denna symbol anger att det finns viktiga drift- och underhallsinstruktioner for enheten.

Forbrukade batterier ar farligt avfall och ske INTE kastas i hushalssoporna! Som konsumert ar du juridiskt skyldig att aterlamna alla batterier for miljovänlig atervinning - oavsett om batterierna innehaller skadliga amnen* eller inte).

Aterlamna batterier gratis till offentliga insamlingsstallen i dinommen aller till affarer som saljer batterier av respektive slag. Aterlamna bara helt urladdade batterier.

*) markerade Cd = kadmium, Hg = kvicksilver, Pb = bly

VARNING-OSYNLIG LASERSTRALNING NAR DU ÖPPNAR LOCKET ELLER TRYCKER PÄ SÄKERHETSSPÄRREN. UNDVIK EXPONERING FÖR LASERSTRÄLEN.

For att forhindra horselskada, lyssna inte lange med hog volym.

• Använd endast encheten i torra inomhusmiljoer.
• Skydda enhances mot fukt.
• Oppna inte,enheden. RISK FÖR ELSTÖTAR! Overlät oppning och service till kvalificerad personal.
• Anslutennaenhet tilltattkorrekt installererat och jordat uttag.Kontrolleraattnatspanninger stammer overens med uppgifternap atypskylten.
• Kontrollera att natakeln forblir torr under drift. Klam inte eller skada natakeln pa nagot satt.
• Varning vid frankoppling av apparaten: Nätkontakten används som anslutning, sä den bör alltid vara tillganglig.

Sakerhet, Miljo- och Installationsanvisiningar

• Nätkontakten används som frankopplingsenhet, frankopplingsenheten skara varita tillganglig.
• En skadad nätkabel eller kontakt måste omedelbart bytas av en auktoriserad serviceverkstad.
• Vid Åskväder, koppla genast bort encheten fran elnätet.
  Barn skä overvakas av foräldrar när de använden encheten.
• Rengör encheten med en torr trasa endast.
• Använd INTE RENGÖRINGSMEDEL eller SLIPANDE TRASOR!
• Utsatt inte erhoten for direkt solljus aller andra varmekallor.
• Installera encheten på en plats med tillräcklig ventilation for att forhindra varmeackumulering.
• Tack inte over ventilationsöppningarna!
• Ventilationen fär inte hindras genom övertäckning av ventilationsöppningarna med foremål sasom tidningar, dukar, gardiner etc.
  Den fär inte utsattas for dropp erler stänk och inga foremål fyllda med vatska, som vaser, fär placeras pa apparaten.
• Enheten fär inte utsattas for direkt solljus, mycket höga eller laga temperaturer, fukt, vibrationer eller placeras i en dammig miljö.
  Forsok aldrig fora in metalltradar, nalar erler andra liknande foremal i ventilationsoppningarna eller enhetens oppning.
• Installera encheten på en söker och vibrationsfri plats.
• Ingen öppen laga, t.ex. tända stearinjus, fär placeras på apparaten.
• Installera encheten sö langt bort som möjigt frän datorer och mikrovågsugnar, annars kan radiomottagningen störas.
• Oppna inte eller reparera höljet. Det är inte sändert att Göra det ochkommen att upphäva garantin. Reparationer endast av auktorisarat service-/kundcenter.
• Enheten ar utrustad med en "Klass 1 laser". Undvik exponering for laserstrålen, eftersom detta kan orsaka ögonskador.
• Använd endast kvicksilver- och kadmiumfria batterier.
• Batterier skall inte utsattas for alltfor hog varme som solsken, brand eller liknande.
• Förbrukade batterier ar farligt avfall och ska INTE kastas i hushállssoporna!!! Återlämna batterierna till din áterförsäljare eller till insamlingsstallen i dinCOMMUN.
• Hall batterierna borta fran barn. Barn kan svälja batterierna. Kontakta lákare omedelbart om ett batteri har svalts.
• Kontrollera batterierna regelbundet for att undvika batterilackage.
  Den har apparaten ar till for anvandning i omraden med normalt klimat och inte for tropiskt klimat.

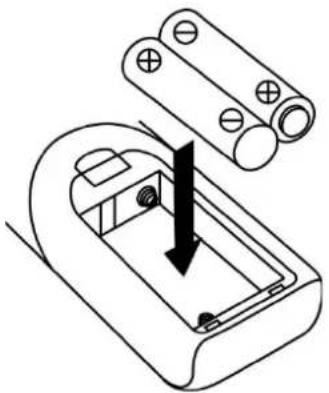

BATTERIINSTALLATION

Batterifacet ar placerat pa fjarrkontrollens baksida.

1. Ta bort locket fran batterifacet genom att trycka pa fliken och lyfta uppata.
2. Satt i tvä (2) AAA-batterier (medfoljer ej) i batterifacet enligt polaritetsmarkeringarna inuti batterifacet.
3. Satt tillbaka luckan for batterifacet.

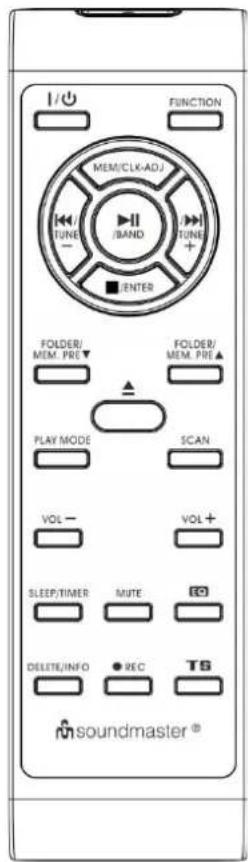

Fjarrkontroll

Kontrollfunktioner

Knappbeskrivning

1/5 Pà/standby

Uppspelning/Paus

Frekvensband

Nasta regaende /

Stall in + / -

Stopp nter

Mapp/Forinst

nasta-foregaardene

Uppspelningslage

Öppna/Stang

Volym-/+

Insomningstimer

rdera/info

Spela in

Funktion

Minnes-/klockinställnings

Skanna

Preset (Förinställning) EQ

T6

Tystige

Tryck for att sla pa strömmen/standby for systemet

I CD/USB-lage:tryck for att starta upspelning/pauslage

I DAB-lage: tryck for att valja DAB/FM

Tryck for att valja foregäende/nasta spar for CD/USB lage

Tryck for att gä upp/ner i radio frekvens i tunerläge

I CD/USB-lage:tryck for att stoppa uppspelningen

1 installningslage: valj laget stereo/mono

I installingslage: tryck for att valja forinstalling for minne upp/ned

I CD-lage: tryck for att aktivera slumpmüssig/upprepande Funktion

Tryck for att öppna/stanga CD-facet

Tryck for att justera volymen upp/ner

I pascalagel age:tryck for att aktivera insomningsfunktionen

I standby-läge: häll intryckt for att öppna väckningsfunktionens inställningslauge och tryck en gang für att aktivera/inaktivera väckningsfunktionen

I USB -lage: tryck for att radera filen i USB

I MP3-upspelningslage:tryck for att aktivera ID3-funktionen

I DAB/FM-lage trycker du for att visa sändningsinformationen

Tryck for att aktivera kodning/mp3-filskopieringsfunktion

Tryck for att valja fonctionen

I standby-lage: hall intryckt for att justera klockan

I CD/USB fininställningslage:tryck for att Förinställa minnet

IFM/DAB-lage,tryckforattsoka kanalen

Tryck for att valja olika EQ lage som passar

I avkodningsläge: tryck for att aktivera sparseparationsfunktionen

Tryck for att stanga av Ijudet tilflälligt

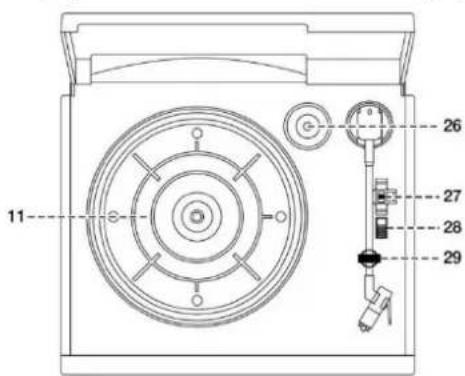

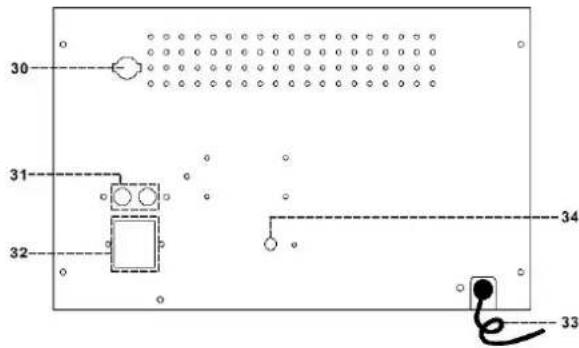

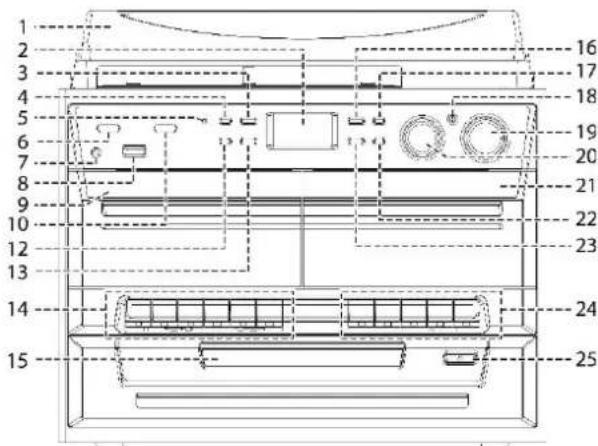

PLACERING AV REGLAGE

1) Lock over skivtallrik
2) LCD-display
3) Stopp-/Unatningsknapp
4) Inspelningsknapp
5) LED-indicator for standby
6) På/standby-knapp
7) Hörlursuttag
8) USB-kontakt
9) Kassettlucka (1)
10) Funktionsnapp
11) Skiv spelare
12) Minnes-/klockinställningsknapp
13) Knapp for Foregående/frekvensinställning nedat
14) Styrknappar for kassett 1
15) CD-SLÄDE
16) Uppspelnings-/Paus- II/frekvensbandsknapp
(17) Preset (Förinställning) EQ knapp
18) Fjarrkontrollsensor
19) Volymratt
20) Tonkontrollsratt
21) Kassettlucka (2)
22) Mapp-/Forinställing uppåt-knapp
(23) Knapp for Nästa/frekvensinställning uppät
24) Styrknappar for kassett 2
25) Knapp for att öppna/stänga CD-facet
26) Adapter for skivor med stort centrumhal
27) Hastighetsväljare for skivtallrik
28) Omkopplare for autostopp
29) Pickup-hallare
30) Antennuttag
31) Linjeutgang
32) Hogtalaruttag
33) Natsladd
34) Aux-in kontakt

Varning:

Använding av andra kontroller eller justeringar aller utforande av andra procedurer an de som specificeras hari kan orsaka exponering for farlig stralning.

Denna enchet ski inte justeras aller reparas av nagon annan an behorig servicepersonal.

Viktigt:

Eftersom rörelser i CD-mekanismen och den känsliga kretsen kan skapa störningar for radiomottagaren i narheten, skau du stanga avenna entnet när du anvander alla radioapparater.

Forsiktighetsatgärder for användning

Installation

• Packa upp alla delar och avlågsna skyddsmaterial.
  Anslut inte enheten till naret (vagguttaget) innan du har kontrollerat natspanninger och innan alla andra anslutningar har gjorts.
  Tack inga ventilationsoppningar och se till att det finns flera centimeters fritt utrymme runt om enheten for ventilation.

Anslutning

1. Anslut högtalarkabeln till högtalaruttaget på enchetens baksida. Satt den röda kabeln i den röda terminalen och den svarta kabeln i den svarta terminalen i högtalarpositionen (vänster och höger). Koppla in strömsladden (33) i AC-uttaget. Enheten övergär i standby-läge och LCD-skärmen (2) tänds med grämarkering.
2. Slá pá encheten (6), om LCD-skármen (2) lyser med bakgrundsljus, innebár det att huvudströmmen ar normal. Ditt system ar nu klart att använda.

Stalla in klockan

1. Placera enheten i standby-lage.
2. Tryck och häll in knappen "Mem/Clk-Adj" (12) tills displayen blinkar "24HR" tryck på knapparna Nasta eller Föregäende (23/13) for att välja 12 eller 24 timmars tidformat. Tryck sedan på knappen "Mem/Clk-Adj" (12).
3. Den Första sifran "0:00" blinkar på LCD-displayen (2). Tryck på knappen Nasta eller Föregående (23/13) for att ställa in rätt timme. Tryck på "Mem/Clk-Adj"-knappen (12) for att lagra rätt timme.
4. Den tredje och fjärde siffran i "00" blinkar. Tryck på knappen Nästa aller Föregäende (23/13) for att ställa in ratt minutes. Tryck sedan på "Preset/Clk-Adj (Förinställning/klockinställnings)"(12) for att spara ratt minut.

Klockinställningslåget avslutas automatiskt om ingen knapp trycks in under en period på omkring 5 sekunder after att du tryckt på knappen "Mem/Clk-Adj".

Lyssna pa FM-radio

Manuell fininställning

1. Satt i den medfoljande DAB/FM-antennen i antennuttaget (30) och sla sedan pa encheten med On/Standby-knappen (6), tryck direfter pa knappen Function (10) och valj "DAB"-lage, tryck direfter pa Band-knappen (16) for att valja FM-lage.
2. Ställ in önskad kanal genom att trycka på knapparna Frekvensinställning uppät eller Frekvensinställning nedät (23/13).
3. Vrid ratten Volume (Volym) (19) till onskad volym.

1. Ställ in encheten på FM-läge.
2. Tryck på fjärkrontrollens Scan-knapp en gäng,,enheten börjar söka uppåt i frekvens tills den hittar en radiokanal att ta emot. Tryck och hall in fjärkrontrollens Scan-knapp i en sekund,enheten börjar söka nedat. Om radiodatasystemets (RDS) sändningssignal tagits emot staller,enheten in den faktiska tiden automatiskt.
3. Vrid ratten Volume (Volym) (19) till onskad volym.

Radiodatasystem (RDS)

Detta ar funktionerna for att visa information som publicerats fran radiosandningen och den visas steg for steg pa LCD-displayen enligt ovanstaende, genom att knappen "Info"trycks in upprepade ganger (pa fjarrkontrollen).

Radiotext programtyp signalstyrka datum/tid frekvens mono/stereo

Digital ljudsändning (DAB) radio

1. Ställ in enchoten på "DAB"-lage med Function-knappen (10).
2. Tryck pa fjarrkontrollens Scan-knapp en gäng, encheten pabörjar en fullständig sökning inom omrade 11b-12d en gäng inom två sekunder. Tryck pa knappen Fininställning uppat/nedat (23/13) for att välja onskad DAB-kanal.
3. Häll Info-knappen intryckt für att kontrollera nedanstäende info utsänd via DAB.

Gruppnamn frekvens overforingshastighet signalstyrka datum/tid programtyp bläddra i text

1. Tryck pa volym-knappen (19) for att komma till onskad volymniva.

Stalla in snabbvalskanaler

Du kan lagra upp till totalt 40 radiokanaler i minnet (20-FM/20-DAB).

1. Ställ in till FM/DAB-lage
2. Vrid till den önskade radiostationen med inställningsmetoden "manuell"-Eller "auto".
3. Tryck pa och hall in Mem/Clock-Adjustknapp (12) i omkring fyra sekunder for att aktivera minnesstatus. Den fforinstalda kanalen blinkar pa LCD-displayen.
4. Tryck på knappen Folder/Pre upp (22) for att välja minnesposition För lagring.
5. Tryck pa Mem/Clock-Adjust knapp (12) for att bekräfta minnesforinställningen.
6. Upprepa steg 2 till 5 for att lagra andra stationer.

Aterställa Förinställda stationer

1. Tryck pa Mem/Clk-Adj knapp (12) en gäng for att aktivera aterkallelsestatus
2. Tryck på knappen Folder/Pre upp (22) for att välja önskad minneslagrad kanal.
3. Tryck på knappen "Mem/Clock-Adjust" (12) für att bekräfte äterkalla stationsminne.

Det tar 3 sekunder for programstatus, och after 3 sekunder kanenna status aterupptas automatiskt for normal installningslage.
Du kan skriva over en befintlig station genom att spara en annan frekvens pa samma plats.

Tryck pa knappen "ENTER" (3) upprepade ganger och FM-programmen tas emot upprepade ganger i mono- och stereolage. Speciellt nar stereosignalen ar svag ardet fordelaktigt att ta emot programmet i mono.

FM/DAB: mottagaren fungar med en lostagbar DAB/FM-antenn, sa se till att antennen ar ansluten till antennuttaget (30) och helt utdragen och i gott skick for basta mottagning.

Anslutting och upspelning via Bluetooth®

1. Tryck på "Function"-knappen for att välja (10) Bluetooth®-läge.
2. LCD-displayen (2) blinkar "Bluetooth®", det betyder att Bluetooth ar redo for anslutning och i sökläge.
3. Slá på Bluetooth på din Bluetoothenet (exempelvis en mobilitelefon) och valj "MCD5550..." på din Bluetoothenet für att ansluta.
4. Nar anslutningen ar klar fortssatter ordet "Bluetooth®" att visas på LCD-displayen (2) men slutarblinka.
5. Starta upspelningen pa din Bluetoothenhet och lyssna pa musiken fran huvudenheten.
6. For att koppla bort den anslutna Bluetoothenheten, tryck och hall in "Play/Pause -knappen (16)

Anmärkninger

Du kan trycka pa knapparna "Play/Pause (16), "Nasta eller "Fregaende (23/13) pa enheten eller fjarrkontrollen for att styra musikuppspelningen.

Anslutning till Aux-ingang

• Anslut encheten till en annan apparat genom att ansluta Aux-ingangen (34) med en 3,5mm sladd (medfoljer ej) och den andraänden till den externa encheten, sāsom en Discman/MP3-spelare, für upspelning av musik ell er använding av kodningsfunktionen.
• Tryck pa Function-kappen (10) och valj Phono/Aux.
• Justera ratten volymratten (19) till onskad volymniva.
• Borja spel a din externa enhet.

SpelauppCD-skiva

- Komma igang

Tryck pa Function-knappen (10) for att valja "CD"-lage.
Tryck upp CD-luckan (25) for att oppna CD-facket.
Lagg en CD-skiva med den tryckta sidan vänd uppat och stäng sedan CD-facet.
Focus soknng utfors; LCD display (2) visar det totala antelet spar & total speltd. Enheten kommer direfter att bora spelaupp skivan automatiskt.
Vrid volume (volymratten) (19) till onskad volymniva.

Uppspelning/paus-lage II

1. För att avbryta, tryck på knappen "Play/Pause II" (16) en gang. Tryck igen for att atergå till normal upspelning.

- Stoppläge

1. Om "Stop ■"-knappen (3) trycks under spelning ell er i pauslage, stoppas systemet.

Hopplage (Nasta /Fbregaende)

1. Om "Nasta"-knappen (23) trycks under spel-ller pauslage: Gar till nata spar, visar sparnumret och kvarstar i upspelnings-ller pauslage.
2. Om "Föregäende knappen (13) trycks in under spelal-ller pauslage, Den overgár till foregäende spar, ursprungligt sparnummer visas och upspelnings-ller pauslaget sparas.

For MP3-disk

1. After fokus sökning utförs, visas det totala antelet spár & album pá LCD skármen (2). Enheten börjar spelà direkt.
2. Vrid pa ratten "Folder/Pre upp /ner " pa fjarrkontrollen for att valja mappnummer.
3. Tryck knappen "Nasta "eller "Forengaende (23/13) for att valja sparnumret.

I de fall de saknas namn ell spraken som har tildelats for sparet inte stods, visar LCD-displayen en tom plats (2) narr du trycker pa Info.
Inget titel-/albumnamn kan identifieras om inmatningsformatet pa skivan inte stods av systemet.
- Systemet stöder bara engelska och arabiska nummer für ID3 Funktionen.

Krav pa format for MP3-spar:

Bithastighet: 32 kbps~320 kbps, samplingsfrekvens: 32 kHz, 44,1 kHz och 48 kHz avkodningsbart
- Prestanda vid upspelning av MP3-skiva varierar beroende på kvaliteten på den inspelade skivan och inspelningsmetoden. Dessutom är söktiden for MP3 längerän für normal CD på grund av annat format.

- Upprenings-/Slumpläge (enbart på fjärrkontrollen)

Tryck pa fjarrkontrollens "Play Mode" knapp vid upspelning for att valja upspelnings- och slumpfunktion, ett enstaka spar, alla spar upprepas aller mappuprepnng (enbart MP3) och slumpmaggikan spelas upp i olika lagen pa foljande satt:-

For CD

Uppspelningsläge	Indikering på LCD-skärmen
Upprepaspår	Rep1
Upprepaa alla	Rep A
Slumpvis	Rand
Av-läge	--------

For MP3-disk

(1) upprepa 1 (2) upprepa 1 folder (3) upprepa alla spar

(5) Av-lage

Uppspelningslåge	Indikering på LCD-skärmen
Upprepa spår	Rep1
Upprepa mapp	Rep F
Upprepa alla	Rep A
Slumpvis	Rand
Av-låge	--------

- Upprepa uppspelning

Du kan lyssna pa onskat spar, mapp (endast for MP3) ell hel skiva genom att upprepa den har Funktionen.

- Slumpmässig upspelning

Du kan lyssna pa alla sparen i en slumpmassig ordning med hjalp avenna fonction.

CD-programmering

Upp till 20 spar kan programmeras for uppspelning i valfri ordning. Innan du anvanderenna Funktion se till att tryck "stop knappen (3).

1. Ställ in CD-läge & stoppa CD-upppselningen.
2. Tryck pa "Mem/Clk-Adj" knapp (12) sa visas "MEM" pa LCD-displayen (2).
3. Valj onskat spar genom att trycka pa knapparna nasta ellere foregaende (23/13).
4. Tryck på "Mem/Clk-Adj" knapp (12) for att lagra spåret i minnet.
5. Upprepa steg 3 och 4 for att lagga till ytterligare spar til minnet om det beho.
6. När alla önskade spår har programmerats trycker du på CD-knappen "Play/Pause II" (16) für att spelà upp skivan i angiven ordning.
7. Tryck på "Stop ■"-knappen (3) für att stoppa uppspelning, tryck på Stop-knappenigen für att radera allt som sparats i minne.

Programmeringslaget stoppas automatiskt om ingen knapp trycks in under en period pa omkring 10 sekunder after att du tryckt pa "Mem/Clk-Adj" knapp.

Spela upp MP3-latar via USB-minnesenhet eller minneskort

Ansluta

Systemet kan avkoda och spel app alla MP3-filer som lagrats pa minnesmedia med USB-anslutning.

1. Satt Först systemet i standbylage eller nagon annan Funktion utom USB-läge.

2. Satt i USB-minnet med framsidan uppåt och se till att skjuta in den hela vägen erler sätt i minneskortet i pilens riktning sö som visas på etiketten på undersidan av pocket for minneskort. Satt i kortet rakt utan att böja det.

• Att ansluta USB upp och ner erler baklänges kan skada ljudsystemet erler minnesmediat (USB-minne). Kontrollera att riktningen ar ratt innan anslutning.
• Ställ in Function-knappen (10) USB-läge.
• Systemet börjar lasa lagringsmediet automatiskt after anslutning och LCD-displayen (2) visar totalt antal MP3-filer som hittas.
• Upprepa somma procedur for upspelning och programmering som vid upspelning av CD-skiva oven.

Anmärkning

Systemet kan identificera och lasa filen under mp3 format endast i USB, men inga andra musikfilsformat.
- Om systemet ansluts till MP3-spelare via USB-uttaget, kan det hända att vissa MP3-spelare inte kan spelà via USB-uttaget på grund av olikheter i MP3-avkodningsformatet. Detta ar inte nagot systemfel.
USB-porten stoder inte anslutning via USB-förlängningskablar och ar inte designad for kommunikation direkt med datorn

Ta bort USB/minneskort

For att ta bort USB/minneskort, stang av strommen ell er byt Funktionslage till antingen CD, aux ellr radio forst. For USB-anslutning - ta bort den genom att dra ut den ur USB-uttaget, for minneskort - dra ut rakt ut atan att boja det.

Koda till MP3-fil

Systemet kan koda normal CD/Radio/Phono eller kassettbandsfiler till MP3-format och spela in på minnesmedia med USB-anslutning. Nedanstænde beskrivning avser kodning till USB-anslutning men samma forfarande. Systemet skapar att musikmappnamn - "RIP" for CD-DA-kodning, "REC" for Tuner-, Aux-, Kassettkodning och "FROMCD" for skivkopiering CD-MP3 med normal kodningsbithastigthem om 128 kbps.

A) CD-kodning

I) Koda 1 spár/1 skiva i 1x hastighet

1. Utför normal uppspelning av CD-spåret som du vill koda och spel a in,
2. Tryck pa "REC" (4) under upspelning av det onskade sparet sa visar displayen REC" och USB" alternerat.
3. Tryck pa "REC" (4) igen sa visar skarmen "REC" och "ONE" alternerat.
4. Tryck på knappen "● REC" (4) igen sä blinkkar ikonen "REC USB". Kodning pagar nu.
5. After att inspelningen avslutats stoppar encheten upspelningen automatiskt.
6. Tryck på "stop" (3) for att avbryta inpelningslaget.
7. För att koda hela CD-spåret skä du stanna CD:n i stoppläge och sedan trycka på knappen "REC" (4) tre gänger tills displayen visar "REC USB", systemet startar uppspelning av CD:n och kodor hela skivan.

Commentar:-

• Inspelningens hastigkeit ar 1:1 och entwickt nuvarande CD-spårets speltid
• Inspelningsformatet ar forinställt till - MP3-bithastighem: 128 kbps, samplingsfrekvens: 44,1 kHz
• Tryck på "stop" (for att avbryta inpelningslåget.

B) Kopiering av MP3-fil

Om du matar in en MP3-skiva istället for en CD-skiva kopierar systemet filerna till USB-minnet om du trycker pa "● REC" (4). Användningsprocedurerna ar somma som for CD-kodning enligt angivelserna oven, och systemet växlar bara till kopieringslaget om MP3-filen lases.

C) DAB/FM-kodning

1. Använd fininställningslåget enligt ovan genom att lyssna pa radioavsnittet for att ta emot den kanal du vill koda.
2. Tryck pa "REC" två gänger (4) tills displayen blinkar med ikonen "REC USB". Kodning utförs nu.
3. Efter slutforande av inspelningen trycker du pa "stop 3 (3) tills symbolen REC USB dols.

D) Kassett/Phono/AUX-in/Bluetooth® kodning

1) Satt i USB-minnet som inpelning ske sparas pa (se till att det har tillrackligt med ledigt minne).
2) Ställ in,enheten till onskat kodningslage med Function-knappen (10)sà som "tape"-lage eller "phono/aux-in" eller "Bluetooth®"...etc tryck därefter pa knappen ^ 電 4ganger.
3) LCD-displayen (2) blinkar med ikonen "REC USB.
4) Borja spel aup det spar pa kassetbandet ell er din externa Aux-enhet ell Bluetooth®-enhet som du vill koda till MP3-format. Systemet startar nu kodningslage.
5) After avslutad inpeling, tryck pa "stop -knappen (3) tills "REC USB" forsvinner.

Anmärkning:

• After installlning av kodningsläge (steg 2):

I. Om bade USB ar anslutna till encheten vid kodning, visar LCD-displayen (2) (med "USB" blinkande) after ett tryck pa knappen "4REC
II. Tryck pa knappen Nasta eller Foregaende (23/13) for att valja onskat media (USB) for inpelning.

III. Tryck pa knappen "REC" (4) igen for att bekräfta inspelningsmedia.

E) späseparation (Endast på fjärrkontrollen)

Du kan dela in den inspelade musiken fran band ell DAB... etc. till USB spar for spar under kodning. Varje gang nar du trycker pa "Tg" (sparseparation) (pafjarrkontrollen) en gang under kodning fran kassetband ell Aux in, genererar systemet ett nytt spar och fortsatter inpelningen. Texten SAVE' pLCD-displayen blinkar bara en gang, vilket innebär att encheten skapar eTT spar utan problem.

Filename raderas i USB (av fjarrkontrollen)

Systemet kan radera filen som sparats pa USB-enheten enligt foljande:

1. Mata in medielagringen och ställ in pa "USB"-läge.
2. Tryck på knappen "Delete" sä visar LCD-displayen (2) (del --001)
3. Tryck pa nasta ller foregående for att valja den fil som skaraderas
4. Tryck på knappen "Delete" für att öppna laget "ja/nej" och tryck sedan på:nasta aller foregående für att valja "ja" eller "nej".
5. Tryck på knappen "Delete"对其进行 att bekräfta inställningen.

Anmärkning:

Tryck pa "stop" en gang pa fjarrkontrollen for att avbryta raderingslaget

Phono

Obs:

-Avlagsna nalskyddet.

Se till att armen lossas fran armstodet fore anvanding och att den sakras dar ingen afterat.

1. Valj Funktionen "Phono" (10).
2. Ställ in hastighetsvaljaren (27) i ratt lage beroende pa den skiva som ska spelas.
3. Lagg skivan på skivtallriken (använd spindeladaptern (26) vid behov).
4. Lyft tonarmen fran stodet och for den sakta mot skivans kant. Skivtalariken boorj att rotera.
5. Placera tonarmen i onskat laget pa skivan.
6. Justera volymen till onskad niva (19).
7. När skivan har spelats klart slutar den att rotera. Lyft tonarmen fran skivan och for tillbaka den till armstödet.
8. For att stoppa inpelningen manuellt, lyft tonarmen fran skivan och for tillbaka den till armstodet.

Anmärkning: Eftersom vissa skivors omrade for autostopp ar utanfor enhetsinstallningen stoppar de innan det sista spåret spelats klart. I detta fall, ställ in omkopplaren for autostopp till laget "off" (av), d' spelas hela skivan till slutet men stannar inte automatiskt (stäng av strömmen eller ställ tillbaka omkopplaren for autostopp (28) till laget "on" (på) für att stoppa skivtallrikens rotation). Flytta sedan tillbaka tonarmen till vilolaget.

Lyssna pa band

Allman användning

Stopp-/mata ut-knappen

Snabbspolning framat- och snabbspolning bakat-knapp

Uppspelningsknapp

Spela in (DECK1)

Pausknapp

tryck for att stoppa kassettspelaren. Tryck ingen for att oppna kassettluckan.

Tryck for att snabbspola framat aller bakat. Tryck pa knappen stop/fast rewind mata ut-knapparna narr kassettbandspolningen slutar.

Tryck for att spela upp kassettbandet.

Tryck samtidigt på " PLAY"-knappen für att starta inspelningen

tryck for att stoppa kassetspelaren tillfälligt. Tryck igen for att äteruppta uppspelning.

Uppspelning

Välj Funktionen "tape" (10).
Sattikassettband.
Tryck pa upspelningsknappen for att borja spel aupp
- Justera volymreglaget (19) till önskad niva.
Anvand pause-knappen om du vill stoppa uppselningen tilfälligt.
Tryck pa knappen stop/eject nardu spelat klart.

Anmärkning:

Det gär att spel a pp bada kassetspelarna effer varandra. Om du trycker pa knappen "pause" och "play" pa kassetspelare 1 och knappen "play" pa kassetspelare 2 sa kommt bandet i kassetspelare 1 att börja spelas upp automatiskt after bandet i kassetspelare 2 spelat klart.

Fler functorer

A. Insomningsfunktion (enbart på fjärrkontrollen)

1. Tryck på fjärrkontrollens "Sleep"-knapp. "SLP-120" visas på LCD-displayen (2).
2. Tryck upprepade ganger pa knappen for att stalla in insomningstimern i ordning 120 > 90 > 60 > 45> .15 minuter. Insomningsikonen "z" visas pa LCD-displayen.
3. Systemet stoppas och overgar automatiskt i standby-lage after att den valda tiden gatt.
4. For att avbryta insomningslaget trycker du pa knappen "SLEEP" tills "SLP-OFF" visas och indikatorn "z" forsvinner fran LCD-displayen.

B. Stalla in väckning (enbart på fjärrkontrollen)

Den hare Funktionen gør att systemet kan slas pa automatiskt en viss tid och väcka dig med nagon av ljudkällorna CD, DAB, FM Radio, USB.

Satt Först systemet i standbyläge,ärefter tryck och häll in fjarrkontrollens "Timer"-knapp for att öppna inställningsåget. LCD-displayen visar "SET TIMER" ochändrarärefter till "SELECT SOURCE". Väckningsikonen ⑦ blinkar på displayen:-

1) Väckningskälla tryck på "Function"-knappen flera gänger for att valja ljudkälla frän "CD" -- "FM" -- "DAB" -- "USB". Tryck på "Timer"-knappen for att bekräfta vald källa.
2) Väckningsvolym tryck på knappen Nasta /Folegäende for ställa in väckningsvolymen och tryck därefter på "Timer"-knappen for att bekräfta väckningsvolym.
3) Väckningstid tryck på knappen Nästa /Föregående for att ställa in timme och tryck därefter på "Timer"-knappen for att fastställa timmen. Tryck på knappen Nästa /Föregående ↓ for att ställa in minuterna och tryck därefter på "Timer"-knappen for att spara i minnet.

Anmärkning

Om det inte finns nagen musikkalla (sasom USB/CD) nar den forinstalda tiden uppnatts atergar systemet automatiskt till FM-lage.
For radioacking med FM ell DAB forinstaller systemet enigt senaste radiofrekvens som lyssnades pa innan den stangdes av.
Stäng av systemet manuellt vid väckning eftersom systemet inte stängs av automatiskt vid väckning.

Aktivera/inaktivera väckningsfunktion

1. För att aktivera väckning trycker du en gang på "Timer" på fjärrkontrollen tills väckningsindikatorn visas på LCDdisplayen (2).
2. For att avbryta väckningsfunktionen trycker du en gang till pa "Timer" tills väckningsindikatorn ④ doljs.

C. Förinstall EQ-funktionen

Enheten ger 4 olica ljudlagen for att öka din lyssningsupplevelse. Du kan välja önskad effekt genom att upprepade gänger trycka pa "Preset EQ"-knappen (22) enlgit följande sekvens:

Fabriksäterställning

1. Valja DAB-lage
2. Tryck och hall in "EQ" -knappen på huvudeheten eller fjarrkontrollen i 5 sekunder och enheten Återställs automatiskt till originalinställningen.

Anmarkning

Uppfyller kraven enligt ErP steg två och skyddar miljön. Enheten växlar automatiskt till standbyläge om ingen musik spelas under 15 minutes.

Specificationer

UKW/FM : 87,5-108 MHz

DAB: Band III : 174,92-239,2 MHz

Bluetooth® : 2402 - 2480 MHz (+/- 75KHz) / max. sändningseffekten 4 dBm

Stromforsorjning : 230 V vaxelstrom 50 Hz

Vilkárlig afspilning

Härmed Wörlein GmbH deklarerar attenna enthemär overensstammelse med de grundlaggande kraven och andra relevanta bestammelser i direktiv 2014/53/EU.

En kopia av forsakran om overensstammelse kan erhallas fran ovanstaende adress.
