MANUALE UTENTE MCD5550SW Soundmaster

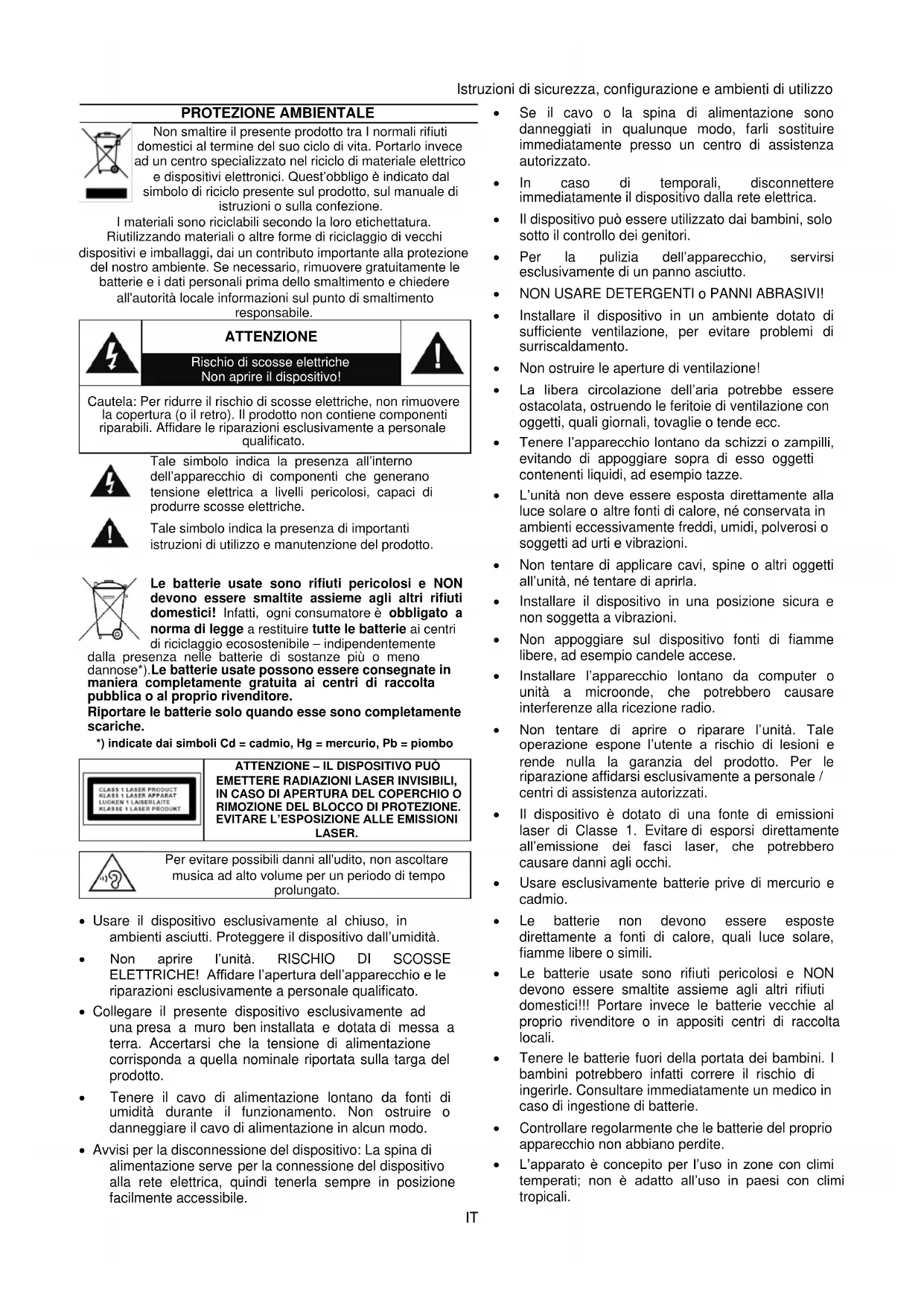

PROTEZIONE AMBIENTALE
Non smaltire il presente prodotto tra I normali rifiuti domestici al termine del suo ciclo di vita. Portarlo invece ad un centro specializzato nel riciclo di materiale elettrico e dispositivi elettronici. Quest’obbligo è indicato dal simbolo di riciclo presente sul prodotto, sul manuale di istruzioni o sulla confezione. I materiali sono riciclabili secondo la loro etichettatura. Riutilizzando materiali o altre forme di riciclaggio di vecchi dispositivi e imballaggi, dai un contributo importante alla protezione del nostro ambiente. Se necessario, rimuovere gratuitamente le batterie e i dati personali prima dello smaltimento e chiedere all'autorità locale informazioni sul punto di smaltimento responsabile.
Rischio di scosse elettriche Non aprire il dispositivo! Cautela: Per ridurre il rischio di scosse elettriche, non rimuovere la copertura (o il retro). Il prodotto non contiene componenti riparabili. Affidare le riparazioni esclusivamente a personale qualificato.
Tale simbolo indica la presenza all’interno dell’apparecchio di componenti che generano tensione elettrica a livelli pericolosi, capaci di produrre scosse elettriche.
Tale simbolo indica la presenza di importanti istruzioni di utilizzo e manutenzione del prodotto.
Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assieme agli altri rifiuti domestici! Infatti, ogni consumatore è obbligato a norma di legge a restituire tutte le batterie ai centri di riciclaggio ecosostenibile – indipendentemente
dalla presenza nelle batterie di sostanze più o meno dannose*).Le batterie usate possono essere consegnate in maniera completamente gratuita ai centri di raccolta pubblica o al proprio rivenditore. Riportare le batterie solo quando esse sono completamente scariche. *) indicate dai simboli Cd = cadmio, Hg = mercurio, Pb = piombo
EMETTERE RADIAZIONI LASER INVISIBILI, IN CASO DI APERTURA DEL COPERCHIO O RIMOZIONE DEL BLOCCO DI PROTEZIONE.
Per evitare possibili danni all'udito, non ascoltare musica ad alto volume per un periodo di tempo prolungato.
- Usare il dispositivo esclusivamente al chiuso, in ambienti asciutti. Proteggere il dispositivo dall’umidità.
- Non aprire l’unità. RISCHIO DI SCOSSE ELETTRICHE! Affidare l’apertura dell’apparecchio e le riparazioni esclusivamente a personale qualificato.
- Collegare il presente dispositivo esclusivamente ad una presa a muro ben installata e dotata di messa a terra. Accertarsi che la tensione di alimentazione corrisponda a quella nominale riportata sulla targa del prodotto.
- Tenere il cavo di alimentazione lontano da fonti di umidità durante il funzionamento. Non ostruire o danneggiare il cavo di alimentazione in alcun modo.
- Avvisi per la disconnessione del dispositivo: La spina di alimentazione serve per la connessione del dispositivo alla rete elettrica, quindi tenerla sempre in posizione facilmente accessibile.
- Se il cavo o la spina di alimentazione sono danneggiati in qualunque modo, farli sostituire immediatamente presso un centro di assistenza autorizzato.
- In caso di temporali, disconnettere immediatamente il dispositivo dalla rete elettrica.
- Il dispositivo può essere utilizzato dai bambini, solo sotto il controllo dei genitori.
- Per la pulizia dell’apparecchio, servirsi esclusivamente di un panno asciutto.
- NON USARE DETERGENTI o PANNI ABRASIVI!
- Installare il dispositivo in un ambiente dotato di sufficiente ventilazione, per evitare problemi di surriscaldamento.
- Non ostruire le aperture di ventilazione!
- La libera circolazione dell’aria potrebbe essere ostacolata, ostruendo le feritoie di ventilazione con oggetti, quali giornali, tovaglie o tende ecc.
- Tenere l’apparecchio lontano da schizzi o zampilli, evitando di appoggiare sopra di esso oggetti contenenti liquidi, ad esempio tazze.
- L’unità non deve essere esposta direttamente alla luce solare o altre fonti di calore, né conservata in ambienti eccessivamente freddi, umidi, polverosi o soggetti ad urti e vibrazioni.
- Non tentare di applicare cavi, spine o altri oggetti all’unità, né tentare di aprirla.
- Installare il dispositivo in una posizione sicura e non soggetta a vibrazioni.
- Non appoggiare sul dispositivo fonti di fiamme libere, ad esempio candele accese.
- Installare l’apparecchio lontano da computer o unità a microonde, che potrebbero causare interferenze alla ricezione radio.
- Non tentare di aprire o riparare l’unità. Tale operazione espone l’utente a rischio di lesioni e rende nulla la garanzia del prodotto. Per le riparazione affidarsi esclusivamente a personale / centri di assistenza autorizzati.
- Il dispositivo è dotato di una fonte di emissioni laser di Classe 1. Evitare di esporsi direttamente all’emissione dei fasci laser, che potrebbero causare danni agli occhi.
- Usare esclusivamente batterie prive di mercurio e cadmio.
- Le batterie non devono essere esposte direttamente a fonti di calore, quali luce solare, fiamme libere o simili.
- Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assieme agli altri rifiuti domestici!!! Portare invece le batterie vecchie al proprio rivenditore o in appositi centri di raccolta locali.
- Tenere le batterie fuori della portata dei bambini. I bambini potrebbero infatti correre il rischio di ingerirle. Consultare immediatamente un medico in caso di ingestione di batterie.
- Controllare regolarmente che le batterie del proprio apparecchio non abbiano perdite.
- L’apparato è concepito per l’uso in zone con climi temperati; non è adatto all’uso in paesi con climi tropicali.MCD5550 / Italiano Manuale di istruzioni

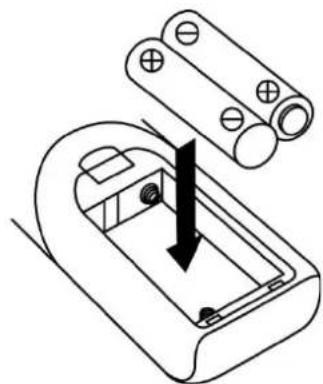

INSTALLAZIONE DELLA BATTERIA
Il vano batterie si trova sul retro del telecomando.
1. Rimuovere il coperchio del vano porta-batterie e sfilarlo,
facendo leva sulla sua linguetta.
2. Inserire due (2) batterie ministilo (non incluse) nell'apposito vano,
rispettando le indicazioni relative alla polarità, riportate all'interno del vano stesso.
3. Riposizionare il coperchio del vano batterie.

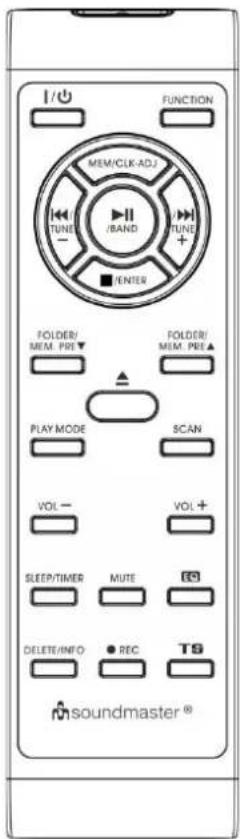

Trasmettitore del telecomando Funzioni di controllo Installazione della batteria (batteria non fornita)
Il trasmettitore a infrarossi necessita di 2 batterie ministilo per funzionare Descrizione pulsanti
/ On/standby Premere per accendere o mettere in standby il sistema Riproduzione/Pausa / Selezione banda In modalità CD/USB: premere per avviare la modalità di esecuzione/pausa
In modalità DAB, premere questo tasto per selezionare DAB/FM Salta avanti /indietro / Sintonia+/- Premere questo pulsante per selezionare la traccia precedente/ successiva in modalità “CD/USB” Premere per portare in avanti o all’indietro la frequenza radiofonica in modalità Sintonizzazione Stop /Inserisci In modalità CD/USB: premere per fermare l’esecuzione
In modalità Sintonizzazione: selezionare modalità stereo/mono Cartella/Pre-impostazione Su e Giù In modalità Sintonizzazione: premere per selezionare la memoria preimpostata su/giù In modalità USB: premere per selezionare la cartella su/giù Modalità Riproduzione In modalità CD: premere per attivare la funzione random/ripetizione Apri/Chiudi Premere per aprire/chiudere il vassoio del CD Volume -/+ Premere per regolare il volume su o giù Timer Spegnimento In modalità Acceso: premere per attivare la funzione di sospensione In modalità standby: premere e lasciare premuto per impostare la modalità di timer. Premere ancora una volta per attivare la funzione attiva/disattiva il timer. Elimina/info In modalità USB: premere per cancellare il file dalla memoria esterna USB In modalità esecuzione MP3: premere per attivare la funzione ID3 In modalità DAB/FM: premere per visualizzare le informazioni di trasmissione
Rec Premere per attivare la funzione di codifica/copia del file mp3 Funzione Premere per selezionare le funzioni Mem/Regolazione orologio In modalità Standby: tenere premuto per regolare l'orologio In modalità CD/USB/Sintonizzazione: premere per preimpostare la memoria Scansione In modalità FM/DAB: premere per cercare la stazione Preimposta EQ Premere per selezionare la modalità EQ differente in base alle preferenze
Premere questo tasto in modalità di codifica per attivare la funzione di separazione tracce Disattivazione audio Premere per tacitare il suono temporalmenteMCD5550 / Italiano Manuale di istruzioni

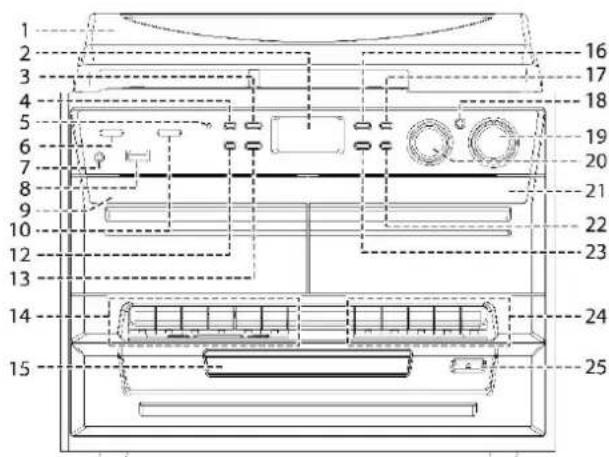

POSIZIONE DEI COMANDI
4) Tasto registrazione
5) LED indicatore di standby
10) Pulsante Funzione
12) Tasto Memoria/Regolazione orologio
13) Pulsante Salta/Sintonizza indietro
14) Tasto 1 di controllo cassette
16) Pulsante Riproduzione/Pausa / selezione banda
20) Manopola di regolazione toni
24) Tasto 2 di controllo cassette

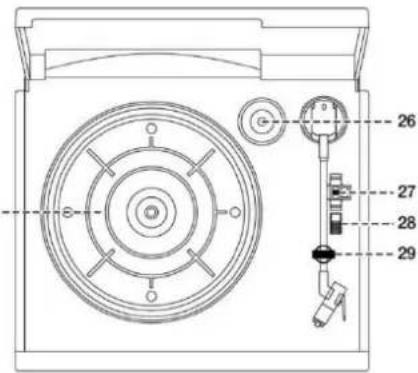

25) Pulsante Apertura/Chiusura vassoio CD
26) Adattatore mandrino
27) Selettore velocità piatto
28) Interruttore automatico

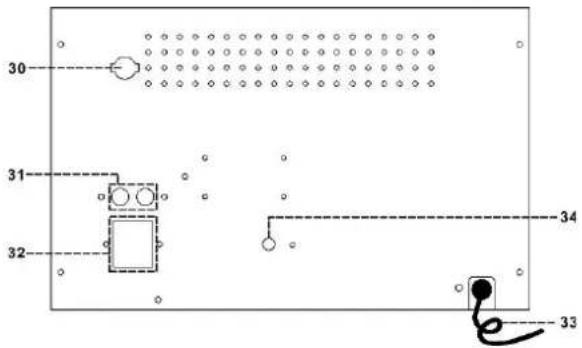

29) Supporto di ritiro
30) Presa dell’antenna
31) Presa uscita di linea
32) Presa altoparlanti
33) Cavo di alimentazione CA
34) Jack Aux-In da 3,5 mm
Cautela: L'utilizzo di comandi o regolazioni o l'esecuzione di procedure diverse da quelle specificate nel presente manuale possono provocare l'esposizione a radiazioni pericolose. Questa unità deve essere regolata o riparata solo da personale qualificato. Importante: Dal momento che il movimento del meccanismo del CD e il sensibile sistema di circuiti possono causare interferenze al sintonizzatore radio nelle vicinanze, spegnere questa unità durante il funzionamento di altri dispositivi radio. Precauzioni per l'uso Installazione
- Estrarre tutte le parti e rimuovere il materiale protettivo.
- Non collegare l'unità all'alimentazione principale prima di controllare la tensione di rete e prima di aver effettuato tutti gli altri collegamenti.
- Non coprire le prese d'aria e assicurarsi che vi sia uno spazio di alcuni centimetri intorno all'unità per la ventilazione.MCD5550 / Italiano Manuale di istruzioni
Collegamenti 1. Collegare il cavo dell'altoparlante al terminale dell'altoparlante situato sul lato posteriore dell'unità. Inserire il cavo rosso nel terminale rosso e il cavo nero nel terminale nero della posizione dell'altoparlante (sinistro e destro). Collegare il cavo CA (33) a una presa CA. L'unità entrerà in modalità standby e il livello di illuminazione dello schermo LCD (2) diminuisce.
2. Accendere l’unità (6). L’alimentazione elettrica è considerata nella norma qualora il display LCD (2) è acceso con la
retroilluminazione. Ora il sistema è pronto per la riproduzione di brani musicali. Impostazione dell'orogologio
1. Impostare l'unità in modalità Standby.
2. Tenere premuto il tasto “Mem/Regolazione Orologio” (12) finché sullo schermo non appare l'indicazione lampeggiante
“24HR”. Quindi premere il tasto Salta avanti o Indietro (23/13) per selezionare il formato orario a 12 o 24 ore. Premere, dopo, il tasto “Memoria/Regolazione Orologio” (12).
3. Sul display LCD la prima cifra di “0:00” lampeggerà (2). Premere il pulsante Salta avanti o Salta indietro (23/13)
per impostare l'ora corretta. Premere il tasto “Memoria/Regolazione Orologio” (12) per memorizzare l'ora corretta.
4. La terza e la quarta cifra “00” lampeggiano; premere il pulsante Salta avanti o Salta indietro (23/13) per
impostare il corretto valore dei minuti. Dunque, premere il tasto “Preimpostazione/Regolazione Orologio” (12) per inserire i minuti esatti. ➢ La modalità di impostazione dell’orologio verrà disattivata automaticamente se non viene premuto alcun tasto circa 5 secondi dopo aver premuto il tasto “Memoria/Regolazione Orologio”.
Ascolto della radio FM Sintonizzazione manuale 1. Inserire l’antenna fornita in dotazione per il sistema DAB/FM alla corrispettiva presa (30). Accendere, dunque, l’unità utilizzando il tasto On/Standby (6) e premere il tasto Function (10) per selezionare la modalità DAB. Infine, premere il tasto Band (16) per selezionare la modalità FM.
2. Poi sintonizzare la stazione preferita premendo i pulsanti di Sintonia avanti o indietro (23/13).
3. Girare la manopola Volume (19) secondo il livello di volume desiderato.
Sintonia automatica (solo da telecomando)
1. Impostare l’unità in modalità FM.
2. Premendo una volta il tasto di Scansione sul telecomando, l'unità inizierà la scansione delle stazioni radio disponibili, fermandosi quando ne riceve una. Tenendo premuto per un secondo il tasto di Scansione sul telecomando, l'unità continuerà la scansione (e la sintonia dei canali radio) in direzione opposta. Se si riceve il segnale di trasmissione Radio Data System (RDS), l’unità imposterà automaticamente l’ora effettiva.
3. Girare la manopola Volume (19) secondo il livello di volume desiderato.
Radio Data System (RDS) Questa funzione permette la visualizzazione delle informazioni incluse nella trasmissione della stazione radio, informazioni che appaiono sullo schermo LCD un segmento alla volta, premendo ripetutamente il tasto Info (sul telecomando). testo radio → tipo di programma → forza del segnale → data/ora→ frequenza→ mono/stereo Radio Digital Audio broadcasting (DAB)
1. Impostare l’unità in modalità “DAB” mediante il tasto Funzione (10).
2. Premendo una volta il tasto di Scansione sul telecomando, l'unità effettuerà una volta la scansione completa delle stazioni radio nell'intervallo 11b-12d, impiegando circa 2 secondi. Premere, dunque, il tasto Sintonizza Su/Giù (23/13) per selezionare il canale DAB preferito.
3. Premere il tasto Info ininterrottamente per controllare le informazioni sottostanti rilasciate dal canale DAB.
Nome del gruppo → frequenza → tasso di trasferimento → forza del segnale → data/ora → tipo di programma → testo a scorrimento 4. Premere la manopola del Volume (19) fino a raggiungere il livello di volume desiderato.MCD5550 / Italiano Manuale di istruzioni
Stazioni preimpostate È possibile memorizzare fino a 40 stazioni radio (20-FM/20-DAB).
1. Impostare in modalità FM/DAB
2. Accendere alla stazione radio desiderata con il metodo di sintonizzazione “manuale” o “automatica”.
3. Tenendo premuto per circa 4 secondi il tasto Mem/Regolazione orologio (12) per attivare la memoria, la stazione
preimpostata lampeggerà sullo schermo LCD.
4. Premere il pulsante Cartella superiore/Preimpostazioni avanti (22) per selezionare la posizione in cui memorizzare la
stazione desiderata.
5. Premere il tasto Memoria/Regolazione Orologio (12) per confermare la memoria preimpostata.
6. Ripetere i passaggi da 2 a 5 per memorizzare altre stazioni.
Richiamare le stazioni preimpostate
1. Premere il tasto Memoria/Regolazione Orologio (12) una volta per abilitare il richiamo.
2. Premere il pulsante Cartella superiore/ Preimpostazioni avanti (22) per selezionare la posizione di memoria della stazione da richiamare.
3. Premere il tasto Memoria/Regolazione Orologio (12) per confermare la stazione memorizzata da richiamare.
➢ Lo stato di programmazione è disponibile per 3 secondi, dopo di che l'unità ritorna automaticamente allo stato normale del sintonizzatore. ➢ È possibile sovrascrivere una stazione attuale memorizzando un'altra frequenza al suo posto. Ricezione stereo in FM ⚫ Premendo il tasto “Enter” (3) ripetutamente, i programmi FM saranno ricevuti in modalità Mono e Stereo rispettivamente. Quando il segnale stereo è debole, è preferibile ricevere il programma in modalità mono.
Suggerimenti per una ricezione ottimale:- - FM: il ricevitore è dotato di un'antenna DAB/FM a filo: assicurarsi che l'antenna (3) sia completamente srotolata. Connessione Bluetooth® e riproduzione
1. Premere il tasto “Function” per selezionare la modalità (10) Bluetooth®.
2. Sul display LCD (2) lampeggerà il simbolo “Bluetooth ®”, ad indicare che il BT è pronto e in modalità di ricerca.
3. Attivare la funzione Bluetooth® del proprio dispositivo (ad esempio il cellulare) e selezionare “MCD5550…” sul dispositivo BT per la connessione.
4. Al termine della connessione, la scritta “Bluetooth®” appare fissa sul display LCD (2).
5. Avviare il funzionamento del dispositivo con Bluetooth e ascoltare la musica attraverso l’unità principale.
6. Per disconnettere il collegamento Bluetooth®, tenere premuto il tasto “Play/Pause ” (16)
Osservazioni Premendo i tasti “Play/Pause ” (16), “Skip Up” o “Skip Down” (23/13) sull'unità principale o sul telecomando, è possibile controllare la riproduzione musicale. Connessione aux-in - Per riprodurre la musica di un dispositivo esterno, come ad esempio un lettore MP3, o per sfruttarne le funzioni di codifica, utilizzare un cavo da 3,5 mm (non fornito in dotazione) per collegare il dispositivo all'ingresso Aux (34). - Premere il tasto Function (10) e scegliere Phono/Aux. - Utilizzare la manopola Volume (19) per regolare il volume al livello desiderato. Iniziare a riprodurre il dispositivo esterno.MCD5550 / Italiano Manuale di istruzioni
Riproduzione di CD ⚫ Guida introduttiva
1. Premere il pulsante Funzione (10) per selezionare la modalità “CD”.
2. Per aprire il vassoio per CD premere la corrispettiva apertura (25).
3. Posizionare un CD con il lato stampato posizionato verso l’alto e chiudere il vassoio.
4. Dopo una breve ricerca, lo schermo LCD (2) mostrerà il numero totale dei brani e il tempo totale di riproduzione. A questo punto l’unità si avvierà automaticamente.
5. Girare la manopola del Volume (19) per impostare il livello di volume desiderato.
⚫ Modalità Riproduzione/Interruzione
1. Per interrompere la riproduzione, premere una volta il tasto “Play/Pause ” (16). Premere di nuovo per riprendere la
normale riproduzione. ⚫ Modalità Interruzione 1. Se si preme il pulsante “Stop ” (3) durante la modalità di riproduzione o interruzione, il sistema entrerà in modalità Arresto. ⚫ Modalità Salto (Salto avanti /Salto indietro ) 1. In modalità riproduzione/interruzione, premere il tasto “salta avanti ” (23). In questo modo, l'unità si sposterà al brano successivo, indicando il numero di traccia, quindi rientrerà in modalità riproduzione/interruzione. 2. In modalità riproduzione/interruzione, premere il tasto “Salta indietro ” (13). In questo modo, l'unità si sposterà al brano precedente, indicando il numero di traccia, quindi rientrerà in modalità riproduzione/interruzione.
⚫ Per dischi MP3 1. Dopo che la ricerca viene realizzata, il numero complessivo di tracce e le informazioni sull’album vengono visualizzati sul display LCD (2). L’unità comincerà a riprodurre le tracce/l’album direttamente. 2. Ruotare la manopola “Cartella superiore/inferiore/Preimpostazione avanti /indietro ” sul telecomando, per selezionare il numero di cartella.
3. Premere i tasti “Salta avanti o Salta indietro ” (23/13) per selezionare il numero di traccia.
Funzione ID3/Schermo (solo da telecomando) Premendo il tasto “Info” ripetutamente, lo schermo LCD (2) mostrerà, durante la riproduzione di file MP3, l'indicazione “file”, quindi, in una sequenza di pochi secondi, i nomi di file/album/canzone/artista del brano in riproduzione. In seguito, verrà visualizzata l’ora corrente. Note:- - Se non è stato assegnato alcun nome alla traccia in riproduzione o non è stata selezionata una lingua per le informazioni, lo schermo LCD (2) si svuota, premendo il tasto Info. - Non potrà essere riconosciuto alcun titolo o nome dell’album se il formato di scrittura del disco non è supportato dal sistema. - Il sistema è in grado di supportare solo i numeri in inglese e arabo per la funzione ID3. Requisiti sul formato delle tracce MP3:- - Bit rate: 32 kbp~320kbp, tasso di campionatura: 32 kHz, 44,1 kHz e 48 kHz decodificabile - L’esecuzione dei dischi MP3 varia a secondo della qualità del disco e del metodo di registrazione. Inoltre, anche i tempi di ricerca dei brani in un CD in formato MP3 sono di solito superiori a quelli di un normale CD audio, a causa del diverso formato.MCD5550 / Italiano Manuale di istruzioni
⚫ Modalità Ripetizione/Casuale (solo da telecomando) Premendo il tasto “Play Mode” sul telecomando durante la riproduzione, è possibile riprodurre in modalità ripetizione o casuale, singoli brani o singole cartelle (solo in modalità MP3), nonché tutte le tracce, come descritto di seguito: Per CD (1) ripetizione di 1 brano (2) ripetizione di tutte le tracce (3) casuale (4) modalità disattiva
Modalità Riproduzione Indicatore sullo schermo LCD Ripeti traccia Rep 1 Ripeti tutte Rep A Casuale Rand Modalità disattiva

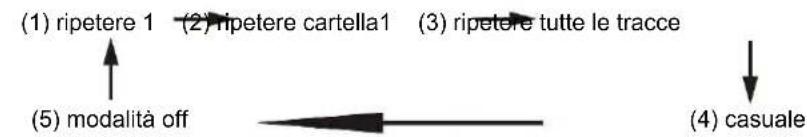

Per dischi MP3 (1) ripetere 1 (2) ripetere cartella1 (3) ripetere tutte le tracce
Modalità Riproduzione Indicatore sullo schermo LCD Ripeti traccia Rep 1 Ripetere cartella Rep F Ripeti tutte Rep A Casuale Rand Modalità disattiva
⚫ Riproduzione ripetuta È possibile ascoltare la ripetizione della traccia desiderata, della cartella (solo per MP3) o dell’intero disco attraverso questa funzione. ⚫ Riproduzione casuale È possibile ascoltare tutte le tracce in ordine casuale attraverso questa funzione. Programmazione CD È possibile programmare fino a 20 brani per disco in qualsiasi ordine. Controllare di avere premuto il tasto “stop ” (3) prima dell'uso.
1. Impostare la modalità CD e arrestare la riproduzione CD.
2. Premere il tasto “Memoria/Regolazione Orologio” (12); verrà visualizzato “MEM” sul display LCD (2).
3. Selezionare una traccia desiderata premendo i pulsanti Salta avanti o Salta indietro (23/13).
4. Premere il tasto “Memoria/Regolazione Orologio” (12) per memorizzare il brano.
5. Ripetere i passaggi 3 e 4 per aggiungere altre tracce alla memoria se necessario.
6. Dopo aver programmato tutte le tracce desiderate, premere il pulsante “Play/Pause ” (16), per riprodurre i brani del disco nell'ordine stabilito.
7. Premere il tasto “Stop ” (3) per interrompere la riproduzione; premendo di nuovo il pulsante Stop, tutti i programmi
memorizzati saranno cancellati. ➢ Una volta aver premuto il tasto “Memoria/Regolazione Orologio”, la modalità di programmazione si fermerà automaticamente se non si preme alcun tasto entro 10 secondi circa.MCD5550 / Italiano Manuale di istruzioni
Riproduzione dei brani MP3 tramite dispositivi di memoria USB o schede di memoria Collegamenti Il sistema è in grado di decodificare e riprodurre tutti i file MP3 memorizzati nei supporti di memoria collegati tramite porta di connessione USB.
1. Dapprima, impostare il sistema in modalità standby, o in qualunque altra modalità di funzionamento
diversa da quella USB.
2. Connettere l'unità USB con la faccia rivolta verso l'alto, assicurandosi di inserirla fino in fondo, oppure
inserire la scheda di memoria, seguendo la direzione della freccia, situata nell'etichetta sulla parte inferiore dell'alloggiamento della scheda. Inserire il dispositivo in posizione dritta, evitando di piegarlo.
⚫ L'inserimento della penna USB capovolta o al contrario potrebbe danneggiare il sistema audio o il supporto di memorizzazione (memoria dell'unità USB). Controllare la correttezza della direzione di inserimento prima del collegamento.
3. Impostare il pulsante di Funzionamento (10) in modalità USB.
4. A connessione avvenuta, il sistema avvierà la lettura automatica del dispositivo di memoria, mentre lo schermo LCD (2) indicherà il numero totale di file MP3 individuati.
5. Ripetere la stessa procedura per la riproduzione e la programmazione dei dischi CD descritta sopra.
Nota - Il sistema è in grado di rilevare e leggere file dal formato MP3 solo in modalità USB ma non altri formati di file musicali. - Se si collega il sistema a un lettore MP3 tramite la presa USB, a causa di variazioni nel formato di codifica MP3, alcuni lettori MP3 potrebbero non essere in grado di riprodurre musica tramite la presa USB. Questo non costituisce un malfunzionamento del sistema! - La porta USB non supporta il collegamento con cavi di estensione USB e non è progettata per la comunicazione diretta con il computer. Rimozione di unità USB/schede di memoria Per rimuovere dispositivi USB/schede di memoria, dapprima spegnere l'alimentazione oppure selezionare la modalità CD, aux o sintonizzatore di funzionamento del sistema. In caso di porta USB, estrarla direttamente dalla presa USB del sistema; in caso di scheda di memoria, estrarla in posizione dritta, senza piegarla. Codifica in file in formato MP3 Il sistema è in grado di codificare i normali file riprodotti tramite CD, Sintonizzatore, dispositivi Fono e unità a cassette in formato MP3 e registrarli in un dispositivo di memoria connesso tramite porta USB. La procedura di codifica descritta di seguito si applica per unità connesse tramite porta USB: la stessa procedura si applica nel caso di codifica verso. Il sistema crea una cartella di file musicali, il cui nome varia in base alla sorgente audio: “RIP” per codifica da CD-DA, “REC” per codifica da Sintonizzatore, sorgente Aux o Cassette, e “FROMCD” per copia da CD già in formato MP3; la codifica avverrà a un bit rate predefinito di 128 kbps. A) Codifica CD
I) codifica di 1 traccia / 1 disco a 1x velocità
1. Avviare la riproduzione normale del brano su CD che si intende codificare e procedere alla registrazione.
2. Premere il tasto “ ” (4) durante l’esecuzione della traccia desiderata; sul display lampeggeranno “REC” e “USB”.
3. Premere di nuovo il tasto “ ” (4) e sul display lampeggeranno “REC” e“ONE”.
4. Premendo di nuovo il tasto “ ” (4), il sistema presenterà l'icona “REC USB” lampeggiante. A questo punto la codifica
5. Completata la registrazione, l’unità fermerà automaticamente l’esecuzione.
6. Premere il tasto “stop ” (3) per interrompere in qualsiasi momento la modalità di registrazione.
7. Per codificare l'intero CD, mettere in pausa il disco, quindi premere il tasto (4) “ ” tre volte, finché sullo schermo non appare l'indicazione lampeggiante “REC USB”; a questo punto il sistema avvia la riproduzione del CD, codificando l'intero disco. Note:- - La velocità di registrazione è 1:1, cioè segue l'effettiva durata della riproduzione della traccia su CD. - Il formato di registrazione è preimpostato al bitrate dell’mp3: 128 kbps, velocità di campionamento: 44,1 khz - Premendo il tasto “stop ” (3), è possibile interrompere la registrazione in qualunque momento.MCD5550 / Italiano Manuale di istruzioni
B) Copia di file MP3 Nel caso di utilizzo di un disco MP3 al posto di un CD, il sistema copierà i file nell’USB premendo il tasto “ ” (4). La procedura di funzionamento è identico alla codifica del CD descritta sopra. Il sistema passerà alla modalità di copia solo se il file MP3 è in lettura. C) Codifica DAB/FM 1. Per ricevere la stazione che si desidera codificare utilizzare la modalità di Sintonizzazione cui si è fatto già riferimento.
2. Premere il tasto “ ” due volte (4) finché lampeggerà l’icona “REC USB” sul display. La codifica è, dunque, in atto.
3. Al termine della registrazione, premere il tasto “stop ” (3), fino alla scomparsa del simbolo “REC USB”.
D) Cassette/Fono/AUX-in/codifica Bluetooth® 1) Inserire l'unità USB o da usare per la registrazione (assicurandosi che tali unità dispongano di memoria libera sufficiente).
2) Impostare l'unità alla modalità di codifica richiesta, tramite il tasto (10), selezionando una delle modalità “tape”,
“phono/aux-in” o “Bluetooth®” ecc., quindi premere due volte il tasto “ ” (4).
3) Sul display LCD (2) lampeggerà l'icona “REC USB”.
4) Avviare la riproduzione della cassetta o del dispositivo AUX o Bluetooth® esterno, che si intende codificare in formato MP3. A questo punto il sistema avvia la modalità di codifica.
5) Al termine della registrazione, premere il tasto “stop ” (3) fino ala scomparsa delle scritte “REC USB”.
Nota: - Dopo l'impostazione della modalità di codifica (passo 2): (i) Se sia la scheda USB sono connesse all'unità in fase di codifica, il display LCD (2) mostrerà l'indicazione “Check USB (con “USB” lampeggiante), dopo aver premuto una volta il tasto “ ” (4). (ii) Premere i tasti Skip Up o Skip Down (23/13) per scegliere la fonte di registrazione desiderata (USB). (iii) Premere di nuovo il tasto “ ” (4) per confermare la sorgente di registrazione. (iv) Continuare dal passo 4 della procedura sopra indicata (v) Velocità di trasmissione della codifica (dal microtelefono a distanza) Potete selezionare la velocità di trasmissione durante la codifica, con il più alto tasso Bit genererete la migliore qualità del suono ed occuperete più spazio nella memoria. La Gamma selettiva proviene da 32 – 256 kilobits rispettivamente
1. Regolare la funzione “tape”, “phono/aux-in” o “Bluetooth®” (10) & rimettere il modo di arresto.
2. Premere la funzione “info “e apparira’ sullo schermo lcd(2) la velocità di trasmissione (128 kilobits)
3. Premere i tasti (13.24) per selezionare la velocità di trasmissione desiderata per la Codifica.
4. Premere ancora “info “per confermare la regolazione e lo schermo lcdi (2) Riassumera’il mod “di phono”g
E) Separazione dei brani (solo da telecomando) Durante la codifica, è possibile dividere le tracce in fase di registrazione dai dispositivi sorgente, quali cassette, radio DAB ecc., al dispositivo USB. Allorquando si preme una volta il tasto “ ” (separatore della traccia sul telecomando) durante la codifica di tracce provenienti da cassetta o dispositivi Aux, il sistema genererà una nuova traccia continuando la registrazione. Il testo “SAVE”, visualizzato in quel momento sullo schermo LCD, lampeggia una volta, ad indicare che la creazione da parte dell'unità di una nuova traccia è riuscita. F) Copia di file MP3 Utilizzando, invece, un disco MP3 al posto di un CD, il sistema copierà i file nell’USB premendo il tasto “ REC” (3). La procedura di funzionamento è identico alla codifica del CD descritta sopra. Il sistema passerà alla modalità di copia solo se il file MP3 è in lettura. Cancellare file in un dispositivo di massa USB oppure (mediante il telecomando) Il sistema è in grado di eliminare i file salvati all’interno di una pendrive secondo quanto di seguito descritto:- 1． Inserire l’archivio di massa esterno e impostare la modalità “USB”. 2． Premere il tasto “Cancellare”; sarà visibile sul display LCD (2) (canc---001) 3． Premere il tasto Salta in Avanti o Salta all’Indietro per selezionare il file che si desidera eliminare. 4． Premere il tasto “Cancellare” per inserire la modalità “Sì/No”; premere in seguito Salta in Avanti o Salta all’indietro per selezionare “Sì” o “No”. 5． Premere nuovamente il tasto “Cancellare” per confermare l’impostazione. Nota: - Premere il tasto “stop” una volta nel telecomando per abbandonare la modalità “Cancellare”.MCD5550 / Italiano Manuale di istruzioni
Funzionamento N.B.: - Rimuovere il protettore dello stilo. - Assicurarsi che il braccio acustico sia staccato dal relativo fermo di riposo, prima di utilizzarlo e fissarlo di nuovo dopo l'uso.
1. Selezionare la funzione “Fono” (10).
2. Posizionare il selettore di velocità (27) sul giusto valore, in base alla sorgente da riprodurre.
3. Posizionare il disco sul piatto (usare l'adattatore mandrino (26) se necessario).
4. Sollevare il braccio acustico dalla posizione di riposo e spostarlo lentamente in direzione del
piatto di riproduzione. Il piatto inizierà a ruotare.
5. Sistemare il braccio acustico sulla posizione del disco desiderata.
6. Regolare il volume al livello preferito, tramite il comando (19).
7. Alla fine del disco, il piatto smetterà automaticamente di ruotare. Sollevare il braccio acustico dal disco e rimetterlo in posizione di riposo. 8. Per arrestare manualmente la riproduzione, sollevare il braccio acustico dal disco e rimetterlo in posizione di riposo.
Nota: Poiché per alcuni tipi di dischi l'area di arresto automatico si trova al di fuori delle impostazioni dell'unità, il disco potrebbe interrompersi prima del termine dell'ultima traccia. In tal caso, regolare l'interruttore di arresto automatico in posizione “off”; in tal modo il giradischi arriva al termine della riproduzione, ma non si arresta automaticamente. Per fermare la rotazione del piatto, spegnere l'interruttore del sistema o riposizionare su “on” l'interruttore di arresto automatico (28). Infine riposizionare il braccio acustico in posizione di riposo. Ascolto nastri Funzionamento generale Tasto Arresta/Espelli Premere questo tasto per arrestare tutte le operazioni dell'unità a cassette. Premerlo di nuovo per aprire lo sportello dell'unità a cassette. Tasto di avanzamento e riavvolgimento rapido Premere questo tasto per avviare il riavvolgimento rapido del nastro in avanti o indietro. Premere il tasto Arresto/Riavvolgimento rapido, quindi quello di Estrazione, quando le bobine della cassetta smettono di girare. Tasto Riproduci Premere per avviare la riproduzione del nastro. Tasto Registra (DECK1) Premere questo tasto insieme a "PLAY" per avviare la registrazione. Tasto Interrompi Premere questo tasto per interrompere temporaneamente il funzionamento del nastro. Premerlo di nuovo per riprendere la riproduzione. Riproduzione ⚫ Selezionare la funzione “nastro” (10). ⚫ Inserire il nastro a cassetta. ⚫ Premere il tasto Riproduci per attivare la riproduzione ⚫ Regolare il volume tramite il controllo (14/24) al livello desiderato. ⚫ Usare il tasto Interrompi quando si desidera interrompere la riproduzione temporaneamente. ⚫ Al termine premere il tasto Arresta/Estrazione. Nota: È possibile avviare la riproduzione di entrambi i lettori a cassette l'uno dopo l'altro. Premendo il tasto “pausa” e poi quello “riproduci” sul lettore 1, seguito dalla pressione del tasto “riproduci” sul lettore 2, l'unità 1 inizierà automaticamente la riproduzione del proprio nastro, al termine della riproduzione di quello dell'unità 2. Altre funzionalità A. Funzione di autospegnimento (solo da telecomando)
1. Premendo il tasto “Autospegnimento” sul telecomando, lo schermo LCD mostrerà l'indicazione “SLP-120” sullo schermo
LCD (6). 2. Continuando a premere il tasto, è possibile regolare la durata del timer di autospegnimento a 120 > 90 > 60 > 45 >….15 minuti rispettivamente: l'icona “z” apparirà sullo schermo LCD ad indicare l'attivazione dell'autospegnimento. Gruppo stilo CartucciaMCD5550 / Italiano Manuale di istruzioni
3. Il sistema si fermerà e passerà in modalità standby automaticamente dopo aver inserito l’ora selezionata.
4. Per annullare l'autospegnimento, premere ripetutamente il tasto di autospegnimento, finché non appare l'indicazione
“SLP-off” e l'indicatore “z” non scompare dallo schermo LCD.
B. Impostazione orario timer (solo da telecomando) Questa funzione permette di programmare l'accensione automatica del sistema, che è in grado di svegliare l'utente in modalità CD, Radio DAB/FM o unità USB, rispettivamente. Dapprima impostare l'unità in modalità stand-by, quindi tenere premuto il tasto “Timer” sul telecomando per entrare nella modalità di impostazione timer: lo schermo LCD mostra l'indicazione “SET TIMER”; passare all'opzione “SELECT SOURCE”, in modo che l'icona del timer “ ” inizi a lampeggiare sullo schermo.
sveglia Premere ripetutamente il pulsante “Funzione” per selezionare la sorgente di sveglia tra “CD” -- “FM” -- “DAB”-- “USB” . Premere il tasto “Timer” per confermare la fonte selezionata.
sveglia Premere i tasti Salta avanti /indietro per regolare il volume di sveglia, quindi premere il pulsante “Timer” per confermare il livello selezionato per la sveglia.
Premere i tasti Salta avanti /indietro per regolare l'ora di sveglia, quindi premere il pulsante “Timer” per confermare l'ora inserita per la sveglia. Premere i tasti Salta avanti /indietro per regolare i minuti di sveglia, quindi premere il pulsante “Timer” per memorizzare l'orario inserito per la sveglia. Nota ➢ Se non è rilevata alcuna fonte di musica (come USB/CD) quando si arriva all’ora preimpostata, il sistema passa in modalità FM automaticamente. ➢ Per la radio sveglia in FM o DAB, il sistema preimposta l’ultima frequenza radio ascoltata prima dello spegnimento. ➢ Spegnere il sistema manualmente durante la modalità di sveglia poiché non è previsto lo spegnimento automatico dopo tale modalità. ⚫ Attivare/Disattivare la funzione Timer 1. Per attivare il timer, premere una volta il tasto “Timer” sul telecomando fino a quando l’indicatore del timer “ ” viene visualizzato sul display LCD (2). 2. Per annullare la funzione di sveglia, premere ancora una volta il pulsante “Timer” finché l'indicatore del timer “ ” scompare dallo schermo. C. Preimpostare la funzione EQ Questa unità fornisce 4 modalità audio differenti per una migliore esperienza di ascolto. È possibile selezionare l'effetto desiderato premendo il pulsante “Preimposta EQ” (22) più volte, secondo questa sequenza:-
Ripristino delle impostazioni di fabbrica
1. Selezionare la modalità DAB
2. Premere e tenere premuto il tasto "EQ" sull'unità principale o sul telecomando per 5 secondi e l'unità si ripristinerà automaticamente all'impostazione originale. Specifiche UKW/FM: 87,5-108 MHz DAB: Banda III: 174,92-239,2 MHz Bluetooth
2402 – 2480 MHz (+/- 75KHz) / max. potenza di trasmissione 4 dBm Alimentazione: AC230V~50Hz Consumo: 31 W
Nota In base ai requisiti ErP fase 2 e per ragioni di protezione ambientale, l'unità passa automaticamente in modalità di stand-by, in caso di mancata riproduzione di brani per 15 minuti.Sikkerhets-, miljø- og oppsettsinstruksjoner
