MANUALE UTENTE ICD5000 Soundmaster

PROTEZIONE AMBIENTALE

Non smaltire il presente prodotto tra I normali rifiuti domestici al termine del suo ciclo di vita. Portarlo invece ad un centro specializzato nel riciclo di materiale elettrico e dispositivi elettronici. Quest'obbligo è indicato dal simbolo di riciclo presente sul prodotto, sul manuale di istruzioni o sulla confezione.

I materiali sono riciclabili secondo la loro etichettatura.

Riutilizzando materiali o altre forme di riciclaggio di vecchi dispositivi e imballaggi, dai un contributo importante alla protezione del nostro ambiente. Se necessario, rimuovere gratuitamente le batterie e i dati personali prima dello smaltimento e chiedere all'autorità locale informazioni sul punto di smaltimento responsabile.

ATTENZIONE

Rischio di scosse elettriche Non aprire il dispositivo!

Cautela: Per ridurre il rischio di scosse elettriche, non rimuovere la copertura (o il retro). Il prodotto non contiene componenti riparabili. Affidare le riparazioni esclusivamente a personale qualificato.

Tale simbolo indica la presenza all'interno dell'apparecchio di componenti che generano tensione elettrica a livelli pericolosi, capaci di produrre scosse elettriche.

Tale simbolo indica la presenza di importanti istruzioni di utilizzo e manutenzione del prodotto.

Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assieme agli altri rifiuti domestici! Infatti, ogni consumatore è obbligato a norma di legge a restituire tutte le batterie ai centri di riciclaggio ecosostenibile – indipendentemente

dalla presenza nelle batterie di sostanze più o meno dannose*). Le batterie usate possono essere consegnate in maniera completamente gratuita ai centri di raccolta pubblica o al proprio rivenditore.

Riportare le batterie solo quando esse sono completamente scariche.

*) indicate dai simboli Cd = cadmio, Hg = mercurio, Pb = piombo

ATTENZIONE – IL DISPOSITIVO PUÒ EMETTERE RADIAZIONI LASER INVISIBILI, IN CASO DI APERTURA DEL COPERCHIO O RIMOZIONE DEL BLOCCO DI PROTEZIONE. EVITARE L'ESPOSIZIONE ALLE EMISSIONI LASER.

Per evitare possibili danni all'udito, non ascoltare musica ad alto volume per un periodo di tempo prolungato.

• Usare il dispositivo esclusivamente al chiuso, in ambienti asciutti. Proteggere il dispositivo dall'umidità.
• Non aprire l'unità. RISCHIO DI SCOSSE ELETTRICHE! Affidare l'apertura dell'apparecchio e le riparazioni esclusivamente a personale qualificato.
• Collegare il presente dispositivo esclusivamente ad una presa a muro ben installata e dotata di messa a terra. Accertarsi che la tensione di alimentazione corrisponda a quella nominale riportata sulla targa del prodotto.
• Tenere il cavo di alimentazione lontano da fonti di umidità durante il funzionamento. Non ostruire o danneggiare il cavo di alimentazione in alcun modo.

• Avvisi per la disconnessione del dispositivo: La spina di alimentazione serve per la connessione del dispositivo alla rete elettrica, quindi tenerla sempre in posizione facilmente accessibile.

• Se il cavo o la spina di alimentazione sono danneggiati in qualunque modo, farli sostituire immediatamente presso un centro di assistenza autorizzato.

• In caso di temporali, disconnettere immediatamente il dispositivo dalla rete elettrica.
• Il dispositivo può essere utilizzato dai bambini, solo sotto il controllo dei genitori.
• Per la pulizia dell'apparecchio, servirsi esclusivamente di un panno asciutto.
  • NON USARE DETERGENTI o PANNI ABRASIVI!
• Installare il dispositivo in un ambiente dotato di sufficiente ventilazione, per evitare problemi di surriscaldamento.
  • Non ostruire le aperture di ventilazione!
• La libera circolazione dell'aria potrebbe essere ostacolata, ostruendo le feritoie di ventilazione con oggetti, quali giornali, tovaglie o tende ecc.
• Tenere l'apparecchio lontano da schizzi o zampilli, evitando di appoggiare sopra di esso oggetti contenenti liquidi, ad esempio tazze.
• L'unità non deve essere esposta direttamente alla luce solare o altre fonti di calore, né conservata in ambienti eccessivamente freddi, umidi, polverosi o soggetti ad urti e vibrazioni.
• Non tentare di applicare cavi, spine o altri oggetti all'unità, né tentare di aprirla.
• Installare il dispositivo in una posizione sicura e non soggetta a vibrazioni.
• Non appoggiare sul dispositivo fonti di fiamme libere, ad esempio candele accese.
• Installare l'apparecchio lontano da computer o unità a microonde, che potrebbero causare interferenze alla ricezione radio.
• Non tentare di aprire o riparare l'unità. Tale operazione espone l'utente a rischio di lesioni e rende nulla la garanzia del prodotto. Per le riparazione affidarsi esclusivamente a personale / centri di assistenza autorizzati.
• Il dispositivo è dotato di una fonte di emissioni laser di Classe 1. Evitare di esporsi direttamente all'emissione dei fasci laser, che potrebbero causare danni agli occhi.
• Usare esclusivamente batterie prive di mercurio e cadmio.
• Le batterie non devono essere esposte direttamente a fonti di calore, quali luce solare, fiamme libere o simili.
• Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assieme agli altri rifiuti domestici!!! Portare invece le batterie vecchie al proprio rivenditore o in appositi centri di raccolta locali.
• Tenere le batterie fuori della portata dei bambini. I bambini potrebbero infatti correre il rischio di ingerirle. Consultare immediatamente un medico in caso di ingestione di batterie.
• Controllare regolarmente che le batterie del proprio apparecchio non abbiano perdite.
• L'apparato è concepito per l'uso in zone con climi temperati; non è adatto all'uso in paesi con climi tropicali.

INDICE

POSIZIONE DEI CONTROLLI ....2

TELECOMANDO ....4

CONTENUTO DELLA CONFEZIONE ....5

PREPARAZIONE DELL'AMBIENTE DI RETE......6

MENU PRINCIPALE 6

PROCEDURA DI CONFIGURAZIONE GUIDATA....6

EQUALIZZATORE 8

RETE....8

ORA/DATA....9

RETROILLUMINAZIONE....9

LINGUA....9

RIPRISTINO DELLE IMPOSTAZIONI DI FABBRICA 16

RISOLUZIONE DEI PROBLEMI....17

POSIZIONE DEI CONTROLLI

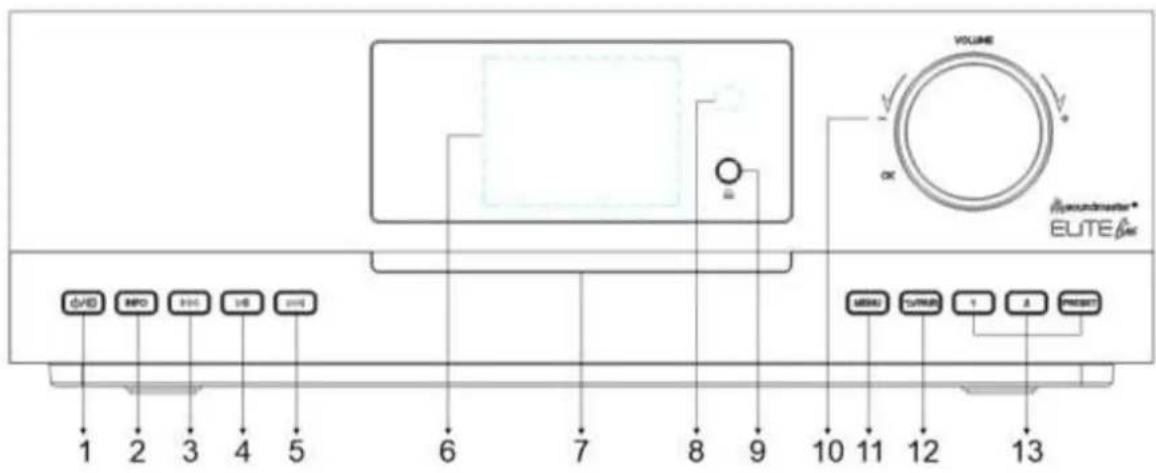

VISTA ANTERIORE APPARECCHIO

VOLUME #soundmeter® EUTE® DVD BPO HOC USB ONIO 1 2 3 4 5 6 7 8 9 10 11 12 13 MENU TURNER T A PRESET

1 ⏻/∃

* Premere per accendere, tenere premuto per spegnere.

Premere per cambiare la sorgente.

2 INFO

Premere ripetutamente per mostrare le diverse informazioni in modalità CD/USB/DAB/FM e web radio.

3

* Premere per selezionare il brano precedente in modalità CD/USB/BT/ o per sintonizzare manualmente in modalità radio DAB/FM.

4

* Premere per riprodurre e mettere in pausa i programmi CD, USB, BT e web radio.

5

* Premere per selezionare la traccia successiva in modalità CD/USB/BT o per sintonizzare manualmente in modalità DAB/FM.

6 Schermo

7 Slot CD

8 Sensore remoto

9

* Premere per espellere il CD.

* Ruotare per aumentare o ridurre il volume.

* Ruotare per selezionare e premere per confermare la selezione.

11 MENU

* Premere per visualizzare il Menu.

12 /PAIR

Premere e lasciare premuto per attivare la funzione di accoppiamento in modalità Bluetooth oppure per scollegare un dispositivo accoppiato mediante Bluetooth.

* Premere per tornare al menu precedente

13 1/2/PRESET

* In modalità DAB/FM/web radio, premere per selezionare le stazioni preferite preimpostate.

* In modalità DAB/FM/web radio, premere a lungo per impostare la stazione corrente come stazione preferita.

* In modalità CD, premere brevemente per selezionare il numero 1/2.

* Premere per visualizzare l'elenco delle stazioni in preselezione in modalità DAB, FM e web radio.

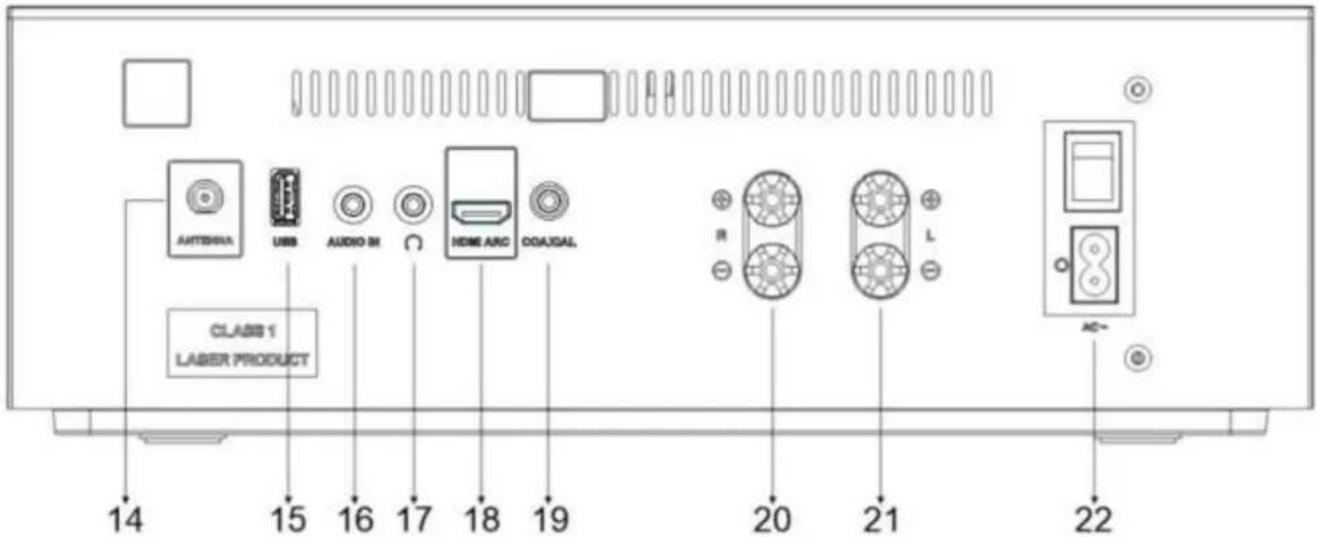

VISTA POSTERIORE

ANTIBRUM USB AUDIO IN HOME ARC COAIXAL CLASS 1 LABER PRODUCT 14 15 16 17 18 19 20 21 22

14 Presa dell'ANTENNA
15 Presa USB
16 AUDIO IN
17 Presa per cuffie
18 Ingresso HDMI ARC

19 Ingresso COASSIALE
20 Collegare al diffusore destro
21 Collegare al diffusore sinistro
22 CA IN/Accensione/Spegnimento

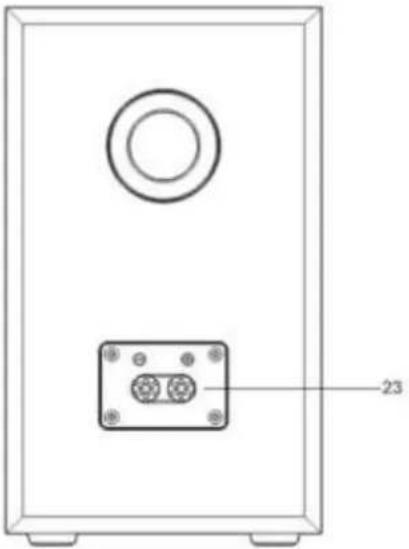

23 Connettore altoparlante

Collegare i diffusori all'unità principale utilizzando il cavo di collegamento in dotazione.

Estrarre l'isolamento dal trefolo, quindi allentare i terminali a vite ruotandoli; inserire il trefolo del cavo del diffusore nel lato della presa e serrare nuovamente i terminali.

Scatola degli altoparlanti destra alle prese contrassegnate con R.

cavo rosso contrassegnato alla presa rossa R, cavo neutro alla presa R nera

Cassa acustica sinistra alle prese contrassegnate con L sull'unità principale.

Cavo rosso alla presa rossa L

Cavo neutro alla presa L nera

TELECOMANDO

1

* Accendere l'unità o attivare la modalità STANDBY.

2 INTRO/AMS

* Premere per passare in rassegna tutte le tracce presenti sul CD. * Premere per avviare la ricerca automatica di una stazione in modalità DAB ed FM; durante la ricerca, premere di nuovo per interrompere la scansione.

3 RIPETI

* Premere per selezionare la riproduzione ripetuta in modalità CD/USB.

4 EQ

* Premere per selezionare le caratteristiche del suono: Normale/Jazz/Rock/Classica/Pop/My EQ (Il mio equalizzatore).

5 BASS+/-

* Premere per regolare i BASSI in modalità UTENTE.

6 USER

* Premere per utilizzare le impostazioni di "My EQ"

7 MENU

* Premere per visualizzare il Menu.

8

* Premere per spostarsi verso l'alto nella schermata Menu.

9

* Premere e tenere premuto per andare indietro velocemente in modalità CD e USB.
* Premere per selezionare la traccia precedente in modalità CD e USB
* Premere per visualizzare l'elenco delle stazioni radio in DAB, FM e web radio.
* Premere per il controllo automatico di frequenza in FM.
* Premere e lasciare premuto per la sintonizzazione manuale in FM.

10

* Premere per interrompere la riproduzione in modalità CD e USB.

11 P+/-

* Premere per passare all'inizio dell'album attuale/precedente/successivo. * Premere per selezionare la stazione radio in preselezione precedente o successiva in modalità FM e DAB.

12 0-9 numerico

13 INFO

* Premere per mostrare le informazioni in modalità CD/USB/DAB/FM e web radio.

14 RADIO/

* Premere per selezionare la web radio/Podcasts/Spotify.

15 MODALITÀ SLEEP

* Premere per impostare il timer sleep.

16 HDMI/COASSIALE

* Premere per selezionare la corrispondente sorgente AUDIO.

17 RANDOM

* Premere per riprodurre casualmente le tracce presenti CD/USB.

18 TREBLE+/-

* Premere per regolare gli ACUTI in modalità UTENTE.

19 PROGRAMMA

* Premere per programmare la riproduzione di un CD/USB ed effettuare la preselezione di una stazione radio in modalità DAB, FM e web radio.

* Premere a lungo per salvare le stazioni radio preimpostate.

20 /RAIR

* Premere per ritornare al menu precedente. Premere e lasciare premuto per attivare la funzione di accoppiamento in modalità Bluetooth oppure per scollegare un dispositivo accoppiato mediante Bluetooth.

21 OK/

* Premere per riprodurre o sospendere la riproduzione in modalità BT/CD/USB e web radio. * Selezionare o passare al menu successivo in modalità BT/CD/USB e web radio.

22

* Premere e lasciare premuto per andare avanti velocemente in modalità CD e USB.

* Premere per selezionare la traccia successiva in modalità CD e USB.

* Premere per visualizzare l'elenco delle radio in modalità DAB/FM e web radio.

* Premere per il controllo automatico di frequenza in FM.

* Premere e lasciare premuto per la sintonizzazione manuale in FM.

23

* Premere per spostarsi per il basso nella schermata Menu.

24

* Premere per togliere o ripristinare l'audio.

25 ORA

* Premere e lasciare premuto per impostare l'ora.

26 V-/+

* Premere per alzare/abbassare il livello del volume.

27 TIMER

* Premere per impostare il timer.

28 DIM

* Regola la luminosità del display.

CONTENUTO DELLA CONFEZIONE

Unità principale

Antenna a codino

2x Diffusori da scaffale

Telecomando

Fili dei diffusori

Manuale con scheda di garanzia

1. Premere e far scorrere lo sportellino posteriore per aprire il vano portabatteria del telecomando.
2. Inserire due batterie di tipo AAA. Assicurarsi che le batterie siano inserite correttamente nel rispetto della polarità indicata all'interno del vano.
3. Chiudere lo sportellino del vano portabatteria.

OPERAZIONI PRELIMINARI / CONFIGURAZIONE

Collegare l'unità a una fonte di alimentazione adeguata utilizzando il cavo CA in dotazione. Dopo aver visualizzato una schermata iniziale, verrà selezionata l'ultima modalità di ascolto utilizzata. Quando l'unità viene avviata per la prima volta, verrà avviata automaticamente la procedura guidata.

Collegare l'antenna in dotazione e allinearla. L'antenna offre buone prestazioni nelle gamme DAB+ e FM se il segnale di ricezione è sufficiente.

Se si vive in una zona con scarsa ricezione e la ricezione è disturbata da cadute di segnale o rumore, si consiglia di utilizzare un'antenna attiva o domestica.

PREPARAZIONE DELL'AMBIENTE DI RETE

Assicurarsi di aver configurato correttamente la rete wireless e di disporre della password di sicurezza WEP, WPA o WPA2 per attivare la connessione.

È anche possibile usare la funzione WPS (configurazione WiFi Protetta) per facilitare l'abbinamento tra il dispositivo di rete e l'unità ICD5000. Verificare che gli indicatori luminosi sul dispositivo di rete indichino che la connessione è funzionante.

MENU PRINCIPALE

Dal menu principale è possibile selezionare le seguenti modalità di funzionamento:

PROCEDURA DI CONFIGURAZIONE GUIDATA

Alla prima attivazione, il sistema chiede di avviare la procedura di configurazione guidata. La Procedura di configurazione guidata illustrerà i parametri di configurazione di base per data/ora e connessione di rete. Per modificare qualsiasi impostazione successivamente, tutte le funzioni di impostazione sono accessibili dal menu Impostazioni.

Nota: Se la procedura guidata di configurazione viene terminata prima

del tempo senza che sia stata configurata una rete, il dispositivo genera il proprio accesso WiFi in modo da poterlo configurare tramite l'APP OKTIV.

Indicatore della connessione di rete:

= Connessione di rete stabilita.

= Connessione di rete non stabilita.

1. Lingua

Selezionare la lingua desiderata per il menu.

1. Informativa sulla privacy del prodotto

Affinché l'installazione possa proseguire, confermare l'informativa sulla privacy con il pulsante "OK".

Ulteriori informazioni sono disponibili sul sito www.frontiersmart.com/privacy

1. Procedura di configurazione guidata

Premere "YES" per continuare la configurazione. Se si seleziona l'opzione "NO", il display successivo chiede se l'assistente di configurazione deve essere avviato alla successiva accensione dell'apparecchio.

4. Formato di visualizzazione data/ora

Scegliere l'orario in formato 12 o 24 ore.

5. Aggiornamento automatico

Data e ora del sistema possono essere impostate manualmente o automaticamente tramite connessione di rete o tramite ricezione radio DAB o FM.

L'aggiornamento automatico funziona con i dati inviati tramite DAB, FM o Internet.

L'aggiornamento automatico dell'orologio avviene solo quando l'unità è in una delle corrispondenti modalità, perciò assicurarsi di scegliere una modalità cui si accede regolarmente.

I segnali orari dei sistemi DAB e FM sono trasmessi con le normali trasmissioni radio. La rete fa uso di un segnale orario, inviato dal portale radio di Internet in qualunque modalità di connessione alla rete.

6. Fuso orario/ora legale

Impostare il proprio fuso orario. Se il proprio paese fa uso dell'ora legale e si è nel periodo di validità, attivare l'opzione Ora legale. (disponibile solo quando è selezionato l'aggiornamento automatico da Internet)

Aggiornamento manuale

Impostando l'opzione a "Nessun aggiornamento", la procedura guidata richiederà di inserire ora e data manualmente. Data e ora sono visualizzate in formato gg-mm-aaaa e oo:mm. Il valore attivo apparirà in formato lampeggiante. Regolare ciascun valore con la manopola anteriore. Una volta impostato il valore, premere il comando per continuare con l'impostazione del valore successivo.

7. Rete

Tenere rete connessa

Selezionare questa opzione se in standby l'apparecchio deve mantenere la connessione di rete; una volta confermata la funzione, l'apparecchio si connetterà più rapidamente a Internet e sarà possibile accendere l'unità con l'app "OKTIV". Il consumo di energia in standby aumenta leggermente con questa funzione attivata.

Scansione di ricerca rete

ICD5000 è compatibile con la maggior parte dei più diffusi protocolli di rete e metodi di crittografia. Effettua la ricerca delle reti disponibili e le elenca automaticamente.

Verranno visualizzati dei suggerimenti relativi al tipo di rete: se i dispositivi di rete supportano la funzione WPS, verrà aggiunta la sigla [WPS] davanti al codice SSID (il nome del dispositivo di rete).

Selezionare la rete a cui si desidera connettersi. Per la connessione wireless, verrà richiesto di immettere la chiave di crittografia nel passo successivo. Per inserire la chiave di rete, utilizzare la manopola frontale per spostare il cursore tra i caratteri e premere "OK" per confermare. Alla selezione di ogni carattere, la chiave si compone sulla parte superiore dello schermo.

Ci sono tre opzioni raggiungibili ruotando con la manopola di navigazione prima del primo carattere – Backspace, OK e Annulla.

Key: 1 2 3 4 5 6 7 8 9 . _ - @ , a b c d e f g h i j k l m n o p q r s

Rete criptata WPS

Le reti criptate WPS sono identificate dall'indicazione WPS all'inizio del nome di rete, quando l'apparecchio ICD5000 effettua la ricerca degli AP disponibili. Utilizzare uno dei seguenti metodi di connessione: C'è il tasto di scelta rapida per la funzione WPS sull'unità.

Premere tasto

ICD5000 richiede all'utente di premere il tasto di connessione sul router. Quindi ricerca una rete pronta alla connessione alla pressione del tasto, e si connette ad essa.

WPS Setup

ICD5000 genera un codice numerico a 8 cifre da inserire nel proprio router wireless, punto di accesso, o altro sistema di registrazione esterno.

WPS Setup

Inserire la chiave di crittografia come nel caso di reti standard criptate.

Per ulteriori informazioni sulla configurazione di una rete criptata WPS, fare riferimento alle istruzioni del proprio router WPS.

Completamento

ICD5000 tenta di connettersi alla rete selezionata.

Il sistema mostrerà l'indicazione Connesso, se la configurazione ha avuto esito positivo. Se la connessione non riesce, ICD5000 ritorna alla schermata precedente per permettere di riprovare.

Network settings

Premere "OK" per lasciare la procedura guidata.

Setup wizard

Il sistema mette a disposizione varie modalità di equalizzazione predefinite: Normale/Jazz/Rock/Classica/Pop/ My EQ.

Nelle impostazioni di "My EQ" è possibile creare un'equalizzazione personale con impostazioni personalizzate per i bassi e gli alti.

Equaliser Normal Jazz Rock Classic Pop

RETE

• Procedura guidata di rete

Inserire l'SSID dell'AP da ricercare, quindi inserire la chiave WEP/WPA o scegliere come proseguire la connessione alla rete wireless: premere il tasto WPS, inserire il PIN o ignorare la funzione WPS.

- Configurazione Wlan tramite PBC

La Configurazione tramite pressione tasto (Push Button Configuration - PBC), serve per la connessione dei punti di accesso (AP) che supportano la funzione WPS (Configurazione Wi-Fi Protetta).

- Impostazioni di visualizzazione

Permettono di visualizzare le informazioni della rete attualmente connessa: Connessione attiva, indirizzo MAC, area WLAN, DHCP, SSID, indirizzo IP, Subnet mask, indirizzo Gateway, DNS Primario e Secondario.

- Impostazioni manuali

Permette di selezionare la connessione a una rete cablata o wireless e di abilitare o disabilitare la funzione DHCP (Dynamic Host Configuration Protocol - Protocollo di configurazione dinamica host).

- Profilo di rete

ICD5000 è in grado di memorizzare le ultime quattro reti wireless cui è stata connessa, per cui al successivo utilizzo cerca di connettersi automaticamente a quella tra esse disponibile. Da qui è possibile vedere l'elenco delle reti registrate. È possibile cancellare le reti non più richieste, ruotando e premendo, seguito da YES per confermare la cancellazione.

• Tenere rete connessa

Se si sceglie di mantenere la rete connessa, il WiFi non si disconnetterà nemmeno in modalità standby. In caso contrario, la connessione sarà disponibile solo nelle modalità web radio e lettore musicale. Questa opzione consente a ICD5000 di essere pronto per lo streaming DLNA in qualsiasi modalità operativa.

Quando si seleziona Mantieni rete connessa, il consumo di energia in standby aumenta.

Permette di scegliere tra la regolazione manuale di data e ora e l'aggiornamento automatico di formato orario, fuso orario e ora legale.

RETROILLUMINAZIONE

È possibile modificare la retroilluminazione di ciascun ambiente

Livello on

Scegliere la luminosità del display durante la modalità di accensione. È possibile scegliere tra: "High" / "Medium" / "Low"

Dim level

Scegliere tra: "Medium" / "Low"

LINGUA

Può essere modificata in base alle proprie preferenze.

Periodicamente, saranno disponibili degli aggiornamenti software del prodotto, rilasciati per risolvere problemi delle versioni precedenti o per includere nuove funzioni. È possibile impostare l'unità ICD5000 in modo che essa controlli automaticamente la presenza di tali aggiornamenti (impostazione predefinita), o farlo manualmente. Quando il sistema individua la presenza di una nuova versione software, l'utente avrà la possibilità di scegliere se procedere con l'aggiornamento. Se l'utente conferma, il nuovo software sarà scaricato e installato nell'unità. L'installazione di un aggiornamento software non influenza le impostazioni d'utente, che sono tutte mantenute.

NOTA: Prima di procedere ad un aggiornamento software, accertarsi che l'unità ICD5000 sia collegata stabilmente ad una presa di corrente. Infatti, un'eventuale interruzione di alimentazione elettrica durante un aggiornamento software, potrebbe danneggiare definitivamente l'unità.

INFO

Visualizza la versione firmware e l'ID radio.

RADIO INTERNET

ICD5000 è in grado di riprodurre migliaia di stazioni radio e podcast da tutto il mondo, grazie a una connessione Internet a larga banda.

Quando si seleziona la modalità web radio, ICD5000 contatta direttamente il portale web radio Frontier Silicon (fornito da Airable) per ottenere un elenco delle stazioni radio disponibili.

Internet radio 03:28 BBC R5LiveSportX BIT rate: 32 kbps Codec: WMA Sampling rate: 44.1 kHz

Il portale offre anche la possibilità di definire più liste di stazioni preferite, personalizzabili dall'utente.

Se si sta già ascoltando una stazione radio Internet, è possibile premere il tasto "BACK" per tornare rapidamente all'ultimo ramo della struttura di menu, piuttosto che "MENU" per andare al primo menu della modalità web radio.

• Ultima stazione ascoltata

Quando l'unità è riavviata in modalità radio Internet, essa selezionerà automaticamente l'ultima stazione ascoltata. Per selezionare un'altra stazione utilizzata di recente, inserire qui per selezionare la stazione elencata. Le stazioni ascoltate più di recente appaiono in cima alla lista.

- Elenco stazioni

Sfoglia le trasmissioni Internet organizzate in diversi Paesi, Località, Popolari e Scopri. È anche possibile effettuare una ricerca delle stazioni, inserendo una parola chiave.

Per selezionare una web radio in preselezione, premere e lasciare premuto il tasto "PROGRAM" sul telecomando fino a quando sul display comparirà "Save preset". Scegliere una delle 40 preselezioni e salvare la stazione attualmente selezionata premendo "OK" per confermare. È anche possibile premere a lungo il tasto di preimpostazione "1" o "2" sull'unità.

Per selezionare una preimpostazione, premere il tasto "PRESET" o il tasto "PROGRAM" sul telecomando, dunque, selezionare una delle stazioni elencate in preimpostazione e premere "OK" per confermare. Oppure premere da 0 a 9 sul telecomando / 1 o 2 sull'unità per richiamare direttamente le preselezioni.

- Informazioni sulla funzione "Now playing"

Quando nell'unità vi è una riproduzione in corso, lo schermo ne mostra nome e descrizione. Per visualizzare ulteriori informazioni, premere il tasto "INFO" sulla radio o sul telecomando. Ogni volta che si preme il pulsante "INFO", viene visualizzata un'altra serie di informazioni: nome/descrizione, genere/località, affidabilità, codec/velocità di campionamento, buffer di riproduzione e data odierna.

SPOTIFY

Utilizzare il proprio telefono, tablet o computer come telecomando per Spotify. Andare su spotify.com/connect per sapere come fare.

Il Software Spotify è soggetto a licenze di terze parti che si trovano qui: https://www.spotify.com/connect/third-party-licenses

USB

Chiavetta USB con memoria massima di 16 GB e formato FAT32.

In modalità USB, è possibile riprodurre file in formato MP3 da un dispositivo di memoria USB.

È possibile usare il tasto “◀◀” o il tasto “▶◀” per riprodurre la traccia precedente o successiva.

Premere il pulsante "OK" o utilizzare "OKTIV APP" per avviare la riproduzione

Modalità di riproduzione / Riproduzione di programmi

Le opzioni di riproduzione USB sono uguali a quelle della riproduzione CD.

Consultare la descrizione in "Modalità CD".

MODALITÀ CD

L'uso improprio può causare danni materiali!

Non inserire nel lettore CD supporti di registrazione che si discostino dal formato CD standard (ad esempio, mini-disc). Questi potrebbero non essere riprodotti ed espulsi correttamente.

Inserire nel lettore CD un solo disco alla volta.

1. Premere ripetutamente il tasto → dell'apparecchio fino a visualizzare "CD", quindi premere "OK" sulla manopola o il tasto "CD" del telecomando per selezionare il CD.

2. Inserire un disco (con il lato con le scritte rivolto verso l'alto). Sul display sarà visualizzabile "Loading" e la riproduzione del disco non sarà avviata fino a quando non sarà caricato completamente il disco.

La riproduzione inizierà automaticamente una volta letto l'indice. Il display visualizza "No Disc" quando l'unità è impostata in modalità CD e non vi è alcun CD all'interno.

Per mettere in pausa/riprendere la riproduzione del CD, premere il tasto “▶II”.

Per passare alla traccia successiva, premere una volta il tasto “▶▶”.

Per avanzare rapidamente in un brano, tenere premuto il tasto “▶▶”. Continuare con “▶II”

Per passare alla traccia precedente, premere il tasto “ ”

Per andare rapidamente indietro in un brano, tenere premuto il tasto “◀◀”. Continuare con “▼”

Per arrestare la riproduzione del CD, premere il tasto “■” sul telecomando.

Programmazione CD

1. Impostare l'apparecchio in modalità di arresto

2. Premere il tasto "PROGRAM" sul telecomando. Il display mostrerà "T01 P01" e "T01" e lampeggerà.

3. Scegliere con “◀◀” o “▶▶” o i tasti numerici 0-9 del telecomando la traccia da programmare. Confermare la traccia premendo il tasto “PROGRAM” sul telecomando. Sul display sarà così visualizzato “P02”.

4. Per scegliere più brani ripetere il passo 3.
5. Se tutti i brani sono programmati, premere il tasto “▶II” o sul telecomando per avviare la riproduzione programmata.
6. Cancellare l'elenco programmato premendo due volte il tasto "STOP".

Modalità Shuffle

Premere il tasto "RANDOM" sul telecomando. Il display visualizza l'indicatore di riproduzione casuale.

Ripetere una traccia (CD-MP3 / USB)

Durante la riproduzione, premere una volta il tasto "REPEAT" sul telecomando per ripetere la riproduzione del brano in corso.

Ripete tutti i brani

Durante la riproduzione, premere due volte il tasto "REPEAT" del telecomando per ripetere tutti i brani del CD. Per annullare la modalità di ripetizione, premere il tasto "REPEAT" del telecomando fino a quando tutti i simboli sul display scompaiono.

Espellere il CD premendo il tasto “▲dell'unità o del telecomando.

Nota:

Questo modello non supporta i dischi da 8 cm. Non inserire questo tipo di disco nell'apparecchio per evitare che si inceppi.

DAB

La modalità DAB consente di ricevere il segnale radio digitale DAB o DAB plus e di visualizzare informazioni relative alla stazione, allo streaming audio e ai dettagli dei programmi.

• Ricerca delle stazioni

Quando si seleziona per la prima volta la modalità radiofonica DAB, o se l'elenco di stazioni DAB è vuoto, ICD5000 effettua automaticamente una scansione completa delle stazioni disponibili. Potrebbe anche essere necessario procedere ad una scansione manuale di aggiornamento dell'elenco stazioni, per uno dei seguenti motivi:

• Le stazioni disponibili possono cambiare di tanto in tanto.
- Se non vi sono buone condizioni di ricezione al momento della prima scansione, l'elenco stazioni ottenuto potrebbe essere incompleto o vuoto.
- Se la ricezione di alcuni canali è scadente (ricezione intermittente), ci può essere l'esigenza di tenere nell'elenco solo le stazioni che hanno un segnale di buona qualità.

Per avviare una scansione manuale, scegliere "scan". Per cercare la stazione desiderata, scegliere "Manual tune" e inserire la frequenza della stazione desiderata.

Al termine della scansione, la radio mostra l'elenco delle stazioni disponibili.

Per rimuovere stazioni che compaiono nell'elenco, ma sono indisponibili, selezionare l'opzione Sfoltisci non validi.

- Preselezioni

La memorizzazione e il richiamo delle stazioni preimpostate sono uguali alla modalità "Web radio".

Consultare la sezione "Web radio" del manuale.

Informazioni sulla funzione "Now playing"

Durante la riproduzione di uno streaming musicale, sullo schermo viene visualizzato il relativo nome e la trasmissione delle informazioni DLS (Dynamic Label Segment) per singola stazione, fornendo indicazioni in tempo reale, quali nome del programma, titolo del brano e dettagli di contatto. Le trasmissioni stereo sono indicate con un'icona in fondo allo schermo. Per visualizzare ulteriori informazioni, premere il tasto "INFO" sulla radio.

Premendo "INFO" sul dispositivo, si accede ad un altro gruppo di informazioni, che saranno visualizzate ciclicamente a ogni pressione (testo DLS): tipo di programma, nome d'insieme/frequenza, forza segnale/frequenza di errore, codec/velocità di campionamento/canali e data odierna.

- Impostazioni

Compressione della gamma dinamica (DRC)

Se si ascolta musica con un'elevata gamma dinamica in un ambiente rumoroso, può essere utile comprimere la gamma dinamica dell'audio. Questo permette di ridurre l'intensità dei suoni più rumorosi e viceversa elevare quella dei suoni più silenziosi. L'opzione DRC può essere impostata al valore basso, alto o disattivata.

Ordine delle stazioni

È possibile scegliere l'ordine con cui visualizzare le stazioni DAB in elenco: Alfanumerico, di Insieme o Validità.

Gli elenchi di insieme raggruppano le stazioni che sono trasmesse in uno stesso insieme.

Gli elenchi di validità mostrano prima le stazioni valide, in ordine alfanumerico, quindi quelle indisponibili.

FM

La modalità radio FM riceve i canali radio analogici della banda FM e mostra le informazioni RDS (Sistema dati radiofonici - Radio Data System) sulla stazione e le relative trasmissioni.

Per una ricerca completa, premere il tasto sul telecomando "INTRO". Il display di frequenza inizia a funzionare e scansiona l'intera banda FM, salvando le stazioni trovate come preimpostazioni.

Per una sintonizzazione fine premere “«»o il tasto del telecomando “ ”. L'apparecchio esegue la ricerca in passi da 0,05 MHz.

- Preselezione

La memorizzazione e il richiamo delle stazioni preimpostate sono uguali alla modalità "Web radio".

Consultare la sezione "Web radio" del manuale.

- Informazioni sulla funzione "Now playing"

Durante la riproduzione del flusso, lo schermo mostra la frequenza o, se il segnale RDS è disponibile, il nome della stazione e qualsiasi altra informazione RDS, come il nome del programma, il titolo e altri dettagli. Le trasmissioni stereo sono indicate con un'icona in fondo allo schermo. Per visualizzare ulteriori informazioni, premere il tasto Informazioni sulla radio.

Ogni volta che si preme il pulsante "INFO" sulla radio, viene visualizzata un'altra serie di informazioni, passando dal testo della radio, al tipo di programma, alla frequenza e alla data odierna.

- Impostazioni

Impostazioni di ricerca

Scegliendo inizialmente FM, si passerà alla riproduzione di una stazione specifica. Quindi premere "MENU" sulla radio per ottenere la tabella precedente.

Per impostazione predefinita, la scansione FM si ferma ad ogni nuova stazione disponibile.

Potrebbe accadere che le stazioni con segnale debole, presentino uno scadente rapporto segnale rumore (ascolto disturbato da fruscio). Per modificare le impostazioni della scansione in modo che si fermi solo alle stazioni con una buona potenza del segnale, scegliete "Strong", ma è possibile anche scegliere "Normal" e "Weak".

Impostazioni audio

Tutte le stazioni con trasmissione stereofonica, saranno riprodotte in stereo. Potrebbe accadere che le stazioni con segnale debole, presentino uno scadente rapporto segnale rumore (ascolto disturbato da fruscio). Per forzare la riproduzione mono delle stazioni con segnale debole, selezionare la voce ricezione FM debole: Ascoltare solo in mono.

BLUETOOTH®

Questo apparecchio contiene un ricevitore Bluetooth! Non è possibile collegare una cuffia Bluetooth o simili.

Selezionando la modalità Bluetooth, il dispositivo è pronto per la procedura di abbinamento, come indicato dall'icona BT che lampeggia in fondo allo schermo.

Accendere il proprio smartphone, Tablet o altro dispositivo Bluretooth per effettuare la ricerca dell'apparecchio.

Il nome di abbinamento Bluetooth è "ICD5000".

Quando l'abbinamento è stato correttamente completato, l'indicatore Bluetooth si illumina e smette di lampeggiare.

Per rimuovere l'abbinamento BT, spegnere o annullare

l'associazione del proprio smartphone, tablet o altro dispositivo Bluetooth.

Premere “sul telecomando per avviare o interrompere la riproduzione musicale. E' possibile premere “o” sulla radio o sul telecomando, per riprodurre il brano precedente o successivo, rispettivamente.

Bluetooth Input 03:28 Bluetooth Today's Date: 23/08/2013

AUX IN / HDMI ARC / COASSIALE

Collegamento delle uscite del lettore DVD / Set-Top Box / TV agli ingressi analogici della scheda audio.

Utilizzare un cavo audio RCA o un cavo HDMI o coassiale per collegare le uscite del lettore DVD/TV con la presa d'ingresso AUX/HDMIARC/COASSIALE della scheda audio.

NOTA: Quando si utilizza un cavo coassiale digitale o HDMI, impostare l'audio digitale del televisore sull'uscita PCM. Se non si imposta l'audio su "PCM", è possibile che non si senta alcun suono o solo rumore.

Per ulteriori informazioni sull'impostazione dell'uscita audio digitale su PCM, consultare le istruzioni per l'uso del televisore. Le opzioni di impostazione disponibili in Impostazioni audio/suono sono: uscita audio digitale, PCM, SPDIF, PCM lineare, audio non compresso, stereo, RAW....

Se il televisore non dispone di HDMI-CEC e ARC o se il protocollo CEC non è coerente, è possibile che non venga emesso alcun suono o che l'ICD5000 non possa essere controllato dal televisore (accensione/spegnimento e volume).

In questo caso, è necessario collegare un cavo analogico e utilizzare il dispositivo con il telecomando in dotazione.

MODALITÀ SLEEP

Per impostare il timer di spegnimento, premere "SLEEP" sull'unità o sul telecomando. Scegliere tra Sleep OFF, 15 minuti, 30 minuti, 45 minuti o 60 minuti.

Una volta selezionato un periodo di sospensione, il sistema torna alla schermata "Now playing". Se si passa dal menu principale a Sleep, premere "MENU" sull'unità o sul telecomando per tornare alla schermata "Now playing".

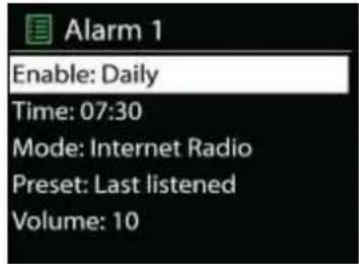

SVEGLIA

Sono disponibili due versatili allarmi sveglia dotati di opzione di snooze, nonché una funzione di sospensione che spegne il sistema dopo un periodo di tempo definito. È possibile definire la modalità di attivazione di ciascun allarme.

Per impostare o modificare una sveglia, selezionare la voce Sveglie dal Menù principale.

Indicare il numero dell'allarme su cui agire (1 o 2), quindi configurarne i parametri seguenti:

• Attivare: on/off, Frequenza: Quotidiano, Una sola volta, Week-end, Giorni feriali,
• Ora
• Modalità: Cicalino, web radio, CD, DAB+, FM or USB,
  • Pre-impostazioni: Ascoltato per ultimo, 1 - 40,
  • Volume: 0 - 64

Per attivare le nuove impostazioni, scorrere il menù verso il basso e selezionare la voce Salva. Lo schermo indica la presenza di sveglie attive con un'apposita icona che compare in basso a sinistra.

OKTIV

ICD5000 supporta il controllo remoto da Apple iPhone, iPad e Android mediante l'app OKTIV. Le app sono disponibili nell'App Store di Apple e in Google Play.

L'app OKTIV consente di effettuare quanto segue:

• Regolare il VOLUME
• Controlla tutte le modalità dell'ICD5000, tra cui web radio, lettore media, riproduzione USB, DAB, FM, Bluetooth, CD e ingresso AUX
• Impostare l'equalizzatore per varie preimpostazioni audio
• Impostare il timer Sleep
• Modificare il nome visualizzato della radio.

CUFFIE

Per ascoltare la musica utilizzare cuffie con jack stereo da 3,5 mm collegandolo alla corrispettiva presa. Gli altoparlanti verranno disattivati.

Per evitare possibili danni all'udito, non ascoltare ad alto volume per un periodo di tempo prolungato.

RIPRISTINO DELLE IMPOSTAZIONI DI FABBRICA

Il ripristino dei valori di fabbrica riporta tutte le impostazioni definite dall'utente al loro valore predefinito, causando la perdita di configurazioni, quali quelle di data e ora, di rete e varie opzioni pre-memorizzate. Si conservano invece la versione attuale del software dell'apparecchio ICD5000, nonché la registrazione al portale radio Internet.

RISOLUZIONE DEI PROBLEMI

Errore	Rimedio
Il dispositivo non si accende.	Controllare che il cavo CA sia collegato correttamente.
Spegnimento automatico	In base ai requisiti ErP2 e alla tutela dell'ambiente, l'apaprecchio passa automaticamente alla modalità standby quando non viene riprodotta musica per più di 15 minuti.
Non viene emesso alcun suono.	1. Riattivare il suono se esso è stato spento2. Aumentare il volume.3. Estrarre eventuali cuffie o altoparlanti connessi alla presa audio.4. Cavo dell'altoparlante montato correttamente
Impossibile stabilire connessioni di rete.	1. Controllare il cavo LAN o la funzione WLAN.2. Provare ad associare un indirizzo IP al dispositivo.3. Attivare la funzione DHCP sul router e riprovare la connessione tramite il dispositivo.4. C'è un firewall attivo sulla rete: impostare i programmi coinvolti, in modo da consentire l'accesso.5. Riavviare il router
Impossibile stabilire la connessione WiFi.	1. Controllare la disponibilità di una rete WLAN sul router.2. Avvicinare il dispositivo al router.3. Assicurarsi di aver inserito una password corretta.
Impossibile trovare stazioni radio.	1. Controllare dispositivi di rete, punti di accesso e firewall.2. È possibile che la stazione radio sia al momento indisponibile, riprovare a sintonizzarsi più tardi o selezionare un altro canale.3. Il link della stazione è cambiato o il canale non trasmette più: contattare in proposito il fornitore.4. Il link della stazione aggiunta manualmente potrebbe essere sbagliato: verificarlo ed eventualmente reinserirlo.
Ascolto in modalità FM disturbato da fruscio	Controllare/spostare l'antenna FM o spostare la radio
Nessuna stazione disponibile/ascolto disturbato o intermittente in modalità DAB.	1. Spostare la radio.2. Effettuare la scansione delle sole stazioni locali (con ricezione ottima).3. Controllare la copertura locale del segnale DAB.
Allarme non funzionante.	1. Attivare l'allarme.2. Problema dovuto al livello di volume, consultare la sezione delle soluzioni per i problemi di assenza audio.3. La sorgente dell'allarme impostata è la riproduzione radio, ma al momento la connessione di rete non è disponibile. Modificare la sorgente di allarme o riconfigurare la connessione.
Impossibile individuare il driver USB o il lettore MP3.L'applicazioneNetRemote nonvisualizzal'apparecchio ICD5000o non si connette adessa.	1. Controllare che il driver USB o il lettore MP3 siano collegati correttamente.2. Alcuni dischi rigidi USB richiedono un'alimentatore esterno: assicurarsi che esso sia connesso.3. Non tutti i lettori MP3 sono leggibili direttamente dal dispositivo: usare un disco USB.1. Riavviare l'App.2. Se ci sono diversi streaming in corso da più dispositivi, ciò potrebbe causare un arresto anomalo del sistema: riavviare l'apparecchio ICD5000 e/o il dispositivo di streaming.
Tutti gli altri casi nonrisolvibili.	L'apparecchio ICD5000 si trova spesso ad elaborare grandi quantità di dati, il che può, dopo un certo periodo di tempo, essere causa di blocchi o malfunzionamenti del sistema, indipendentemente dalla modalità di utilizzo. Riavviare l'apparecchio ICD5000 se necessario.
	Il normale funzionamento del prodotto può essere disturbato da forti interferenze elettromagnetiche. In tal caso, basta riavviare il prodotto per ripristinarne il normale funzionamento, seguendo le istruzioni del presente manuale. Se anche in tal modo, non è possibile ripristinare il corretto funzionamento, provare ad usare il prodotto in un altro ambiente.
	Infatti il dispositivo potrebbe presentare malfunzionamenti, se usato in aree con forti interferenze radio. L'unità tornerà a funzionare normalmente, non appena spostata in un ambiente senza interferenze.
	In un ambiente con disturbi dell'immunità condotta, il campione potrebbe non funzionare correttamente. Si ripristinerà automaticamente la normalità quando il disturbo dell'immunità condotta sarà cessato.

L'attuale manuale di istruzioni può essere scaricato dal sito www.soundmaster.de

Ci riserviamo eventuali errori di stampa e modifiche tecniche Copyright di Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de È permessa la duplicazione solo se autorizzata da Woerlein GmbH.

CE

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Con la presente, Wörlein GmbH dichiara che questo dispositivo è conforme ai requisiti essenziali e altre disposizioni contenute nella Direttiva 2014/53/EU.

Una copia della dichiarazione di conformità può essere richiesta all'indirizzo sopra indicato.
