≥ De specificaties zijn zonder voorgaande kennisgeving aan wijzigingen onderhevig. ≥ Gewicht en afmetingen zijn bij benadering. ∫ ALGEMEEN Stroomtoevoer AC 220 V tot 240 V, 50/60 Hz Stroomverbruik 210 W Stroomverbruik tijdens de stand-by-modus Ong. 0,7 W Stroomverbruik tijdens uitschakeling Ong. 0,3 W Afmetingen (BkHkD) 480 mmk241 mmk567 mm Massa Ong. 54 kg Bedrijfstemperatuurbereik 0 oC tot r40 oC Bedrijfsvochtigheidsbereik 35 % tot 80 % RH (geen condensatie) ∫ VERSTERKER Uitgangsvermogen 150 W r 150 W (1 kHz, T.H.D. 0,5 %, 8 ≠, 20 kHz LPF) 300 W r 300 W (1 kHz, T.H.D. 0,5 %, 4 ≠, 20 kHz LPF) Frequentierespons 1 Hz tot 90 kHz (s3 dB, 8 ≠) THD+N 0,05 % (1 kHz, 75 W, 8 ≠, 20 kHz LPF) Ingangsgevoeligheid/Ingangsimpedantie UNBALANCED 1,2 Vrms / 47 k≠ (ANALOG 0 dB) BALANCED 1,2 Vrms / 47 k≠ (ANALOG 0 dB) GAIN 29 dB (ANALOG 0 dB) Laadimpedantie A of B, twee draden 4 ≠ tot 16 ≠ A+B 8 ≠ tot 16 ≠ ∫ AANSLUITINGEN Analoge ingang UNBALANCED Penstekker BALANCED 3 Pinnen XLR Digitale ingang Technics Digital Link (87) SE-R1E-SQT0461-ref_mst.book 15 ページ ２０１５年１月２２日　木曜日　午後３時９分4 Tack för ditt val av denna produkt. Läs igenom de här anvisningarna noggrant innan du använder produkten och spara bruksanvisningen för framtida bruk. ∫ Apparatens funktioner Den här apparaten har följande funktioner: Helt digital förstärkare med en jitterreduktionskrets och en PWM-konverteringskrets med hög precision Den här apparaten är en helt digital förstärkare. Dess specialkonstruerade jitterreduktionskrets och PWM-konverteringskrets med hög precision eliminerar förvrängning, brus och jitter. LAPC (Load Adaptive Phase Calibration) Den anpassningsbara behandlingen av högtalarimpedansen gör frekvensamplituden och fasegenskaperna plattare. Resultatet är en ljudåtergivning med en rik rumskänsla. GaN-FET drivkrets Det krävs förlustfri modulering i hög hastighet för att få en ren förstärkning av exakt genererade PWM-signaler. Därför är den här apparaten utrustad med en höghastighets-GaN-FET-drivkrets med mycket låg resistans i framriktningen. ∫ Rekommenderade enheter Vi rekommenderar att du använder Technics-enheter (tillval) för överlägsen ljudkvalitet.

• Denna produkt ska släppas i februari 2015. (För länder i Europa) Produktnamn Modellnummer Nätverksspelare med Intergrerat Försteg SU-R1 Högtalarsystem SB-R1* (88) SE-R1E-SQT0461-ref_mst.book 4 ページ ２０１５年１月２２日　木曜日　午後３時９分Svenska

Säkerhetsföreskrifter Enhet ≥ För att minska risken för brand, elstöt eller produktskada,– Utsätt inte enheten för regn, fukt, droppar eller stänk.– Placera inte några föremål med vätska, till exempel vaser, på enheten.– Använd endast rekommenderade tillbehör.– Avlägsna inte skyddslock.– Försök inte att reparera själv. Kontakta kvalificerade fackmän för service.– Låt inte metallföremål falla inuti enheten.– Placera inga tunga föremål ovanpå. Nätsladd ≥ För att minska risken för brand, elstöt eller produktskada,– Kontrollera att spänningen motsvarar den som står tryckt på apparaten.– Sätt i elkontakten helt i elnätet.– Dra eller böj inte och placera inga tunga föremål på sladden.– Hantera inte kontakten med fuktiga händer.– Håll i själva kontakten när du ska lossa den ur elnätet.– Använd inte stickkontakter eller eluttag som är skadade.≥ Strömkontakten är bortkopplingsanordning. Installera enheten så att strömkontakten genast kan kopplas bort från vägguttaget. Enhet ≥ Ställ inga föremål med öppen låga, så som ett tänt stearinljus, ovanpå enheten. ≥ Den här enheten kan ta emot radiostörningar orsakade av mobiltelefoner under användning. Om sådana störningar uppstår, öka avståndet mellan enheten och mobiltelefonen. ≥ Denna enhet är avsedd för användning på platser med tropiskt klimat. ≥ Sätt inga föremål på den här apparaten. Den här apparaten blir varm när den är på. Placering ≥ Placera den här enheten på en jämn yta.≥ För att minska risken för brand, elstöt eller produktskada,– Installera eller placera den inte i en bokhylla, inbyggt skåp eller annat begränsat utrymme. Se till att luftcirkulationen är tillräcklig kring enheten.– Se till att enhetens ventilationsöppningar inte är förtäppta av tidningar, bordsdukar, gardiner eller liknande föremål.– Utsätt inte enheten för direkt solljus, hög temperatur eller fuktighet och alltför mycket vibrationer.≥ Det behövs mer än en person för att flytta eller bära enheten.≥ Se till att den plats där den placeras är tillräckligt robust för att klara den här apparatens vikt (> 15). ≥ Lyft eller bär inte den här enheten genom att hålla i någon av rattarna. Om du gör det kan den här enheten falla ned vilket kan leda till personskador eller funktionsfel på enheten. NORSK Produkt ≥ For å redusere faren for brann, elektrisk støt eller skade på apparatet: – Utsett ikke produktet for regn, fukt, drypping eller sprut.– Ikke plasser objekter som er fylt med væske, som vaser, på apparatet.– Bruk kun anbefalt tilbehør.– Fjern ikke deksler.– Reparer ikke denne enheten selv, overlat service til kvalifisert servicepersonell. Vekselstrømnett ≥ Nettstøpselet er trukket ut fra denne enheten. Installer denne enheten slik at nettstøpselet umiddelbart kan trekkes fra stikkontakten. Produkt ≥ Plasser ikke åpen ild, slik som levende lys, oppå apparatet.≥ Denne enheten er beregnet for bruk i tropiske klimaer. Plassering ≥ For å redusere faren for brann, elektrisk støt eller skade på apparatet: – Ikke plasser apparatet i en bokhylle, et innebygget kabinett eller et annet lukket sted. Pass på at produktet er godt ventilert.– Apparatets ventilasjonsåpninger må ikke dekkes til med aviser, duker, gardiner eller lignende. VARNING FÖRSIKTIGHET ADVARSEL FORSIKTIG Avfallshantering av produkter Endast för Europeiska Unionen och länder med återvinningssystem Denna symbol på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter inte får blandas med vanliga hushållssopor. För att gamla produkter ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser. Genom att ta göra det korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön. För mer information om insamling och återvinning kontakta din kommun. Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser. (89) SE-R1E-SQT0461-ref_mst.book 5 ページ ２０１５年１月２２日　木曜日　午後３時９分6 Innehållsförteckning Tillbehör

• ≥ De produktnummer som uppges i den här bruksanvisningen gäller från november 2014. De kan komma att ändras. ≥ Använd inte nätkabeln tillsammans med annan utrustning. Skötsel av apparat Dra ut AC-sladden ur eluttaget före underhåll. Rengör den här apparaten med en mjuk trasa. ≥ Vrid ur en fuktad trasa ordentligt för att rengöra vid svår smuts, torka av enheten och torka sedan av med en mjuk trasa. ≥ Använd inte lösningsmedel inklusive bensin, thinner, alkohol, köksrengöringsmedel, en kemisk torktrasa etc. Detta kan orsaka att det yttre höljet deformeras eller att ytskiktet försvinner. Säkerhetsföreskrifter p. 5
• Tillbehör p. 6
• Skötsel av apparat p. 6
• Referensguide för fjärrkontrollen p. 7
• Komma igång p. 8
• Funktioner p. 13
• Felsökning p. 14
• Specifikationer Om beskrivningarna i bruksanvisningen ≥Sidor som hänvisas till anges som “@ ±±”. ≥Bilderna som visas kan skilja sig från din enhet. ∏ 2 AC-sladdar Förutom Schweiz För Schweiz (90) SE-R1E-SQT0461-ref_mst.book 6 ページ ２０１５年１月２２日　木曜日　午後３時９分Svenska p. 15

Referensguide för fjärrkontrollen ∫ Fram 1 Apparatens på-/av-knapp [ ] Använd den här knappen för att sätta på och stänga av apparaten. [ ] (av): Apparaten är avstängd. [ ] (på): Apparaten är på. ≥ Apparaten förbrukar fortfarande en liten mängd ström när den är avstängd. Men den förbrukar mindre ström när den är avstängd. (> 15) 2 Strömindikator Färgen på indikatorn ändras efter apparatens status. 3 Toppeffektmätare Visar utmatningsnivån. 4 LAPC-indikator (> 13) 5 [DIMMER] Justera ljusstyrkan på ljuset och indikatorerna. Varje gång du trycker på knappen ändras ljusstyrkan. 6 [LAPC] (> 13) Mät förstärkarens egenskaper och korrigera dess utmatning. ≥ Funktionen fungerar inte när ratten för val av högtalare är inställd på [OFF]. 7 Ratt för val av ingång (> 13) Välj ingångskälla eller förstärkningsvärde. 8 Ratt för val av högtalare (> 13) Välj utmatningshögtalare. ∫ Bakre 9 Högtalaruttag [SPEAKERS] (> 8) : Analog ljudingång [UNBALANCED] (> 11) ; Analog ljudingång [BALANCED] (> 11) < Analog ljudingångsväljare (> 11) Byt den analoga ljudingången. ≥ Den här väljaren fungerar inte när ratten för val av ingång står på [DIGITAL]. = Systemuttag [Technics Digital Link IN] (> 10) > Väljare för automatisk avstängning [AUTO OFF] Sätter på/stänger av funktionen automatisk avstängning. ≥ Automatisk avstängningsfunktion:Den här apparaten är avsedd för besparing av effektförbrukning och energi. Enheten kommer automatiskt att sättas i standbyläge om det inte matas ut något ljud och den inte används under cirka 20 minuter.– Ställ in den på [OFF] för att avbryta den här funktionen. ? Produktens identifikationsmärkning Modellnumret visas. @ AC IN-uttag [AC IN T] (> 12) Denna apparat Blå Apparaten är på. Röd Apparaten är i standbyläge. ≥ För att sätta på den här apparaten från standbyläge trycker du på knappen på/av på den här apparaten till [ ]-läget och trycker på den igen till [ ]-läget.

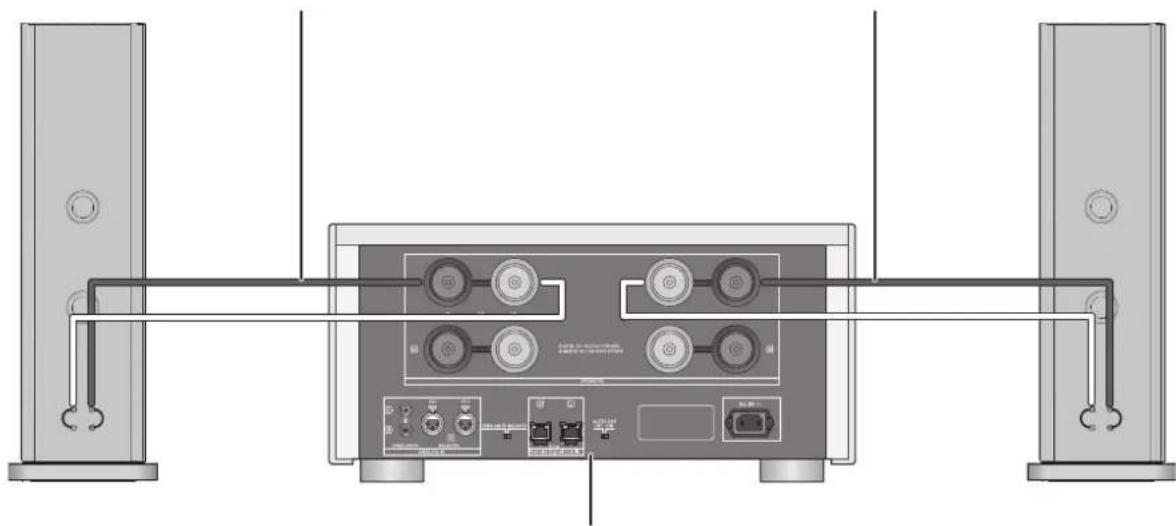

(91) SE-R1E-SQT0461-ref_mst.book 7 ページ ２０１５年１月２２日　木曜日　午後３時９分8 Komma igång ≥Stäng av all utrustning innan anslutning och läs tillhörande bruksanvisningar. ≥Anslut inte nätkabeln förrän alla andra anslutningar fullföljts.≥Sätt i kontakterna till de kablar som ska anslutas hela vägen in.≥Böj inte kablarna i skarpa vinklar. ∫ Anslutning med en kabel ≥Ställ in ratten för val av högtalare på [A] eller [B] när du ansluter med en kabel. (> 13) 1 Vrid rattarna för att lossa dem och sätt i kablarna. 2 Dra åt rattarna. Högtalaranslutning t. ex.,SB-R1 Högtalarkabel Högtalarkabel SB-R1Denna apparat(bakifrån) (92) SE-R1E-SQT0461-ref_mst.book 8 ページ ２０１５年１月２２日　木曜日　午後３時９分Svenska

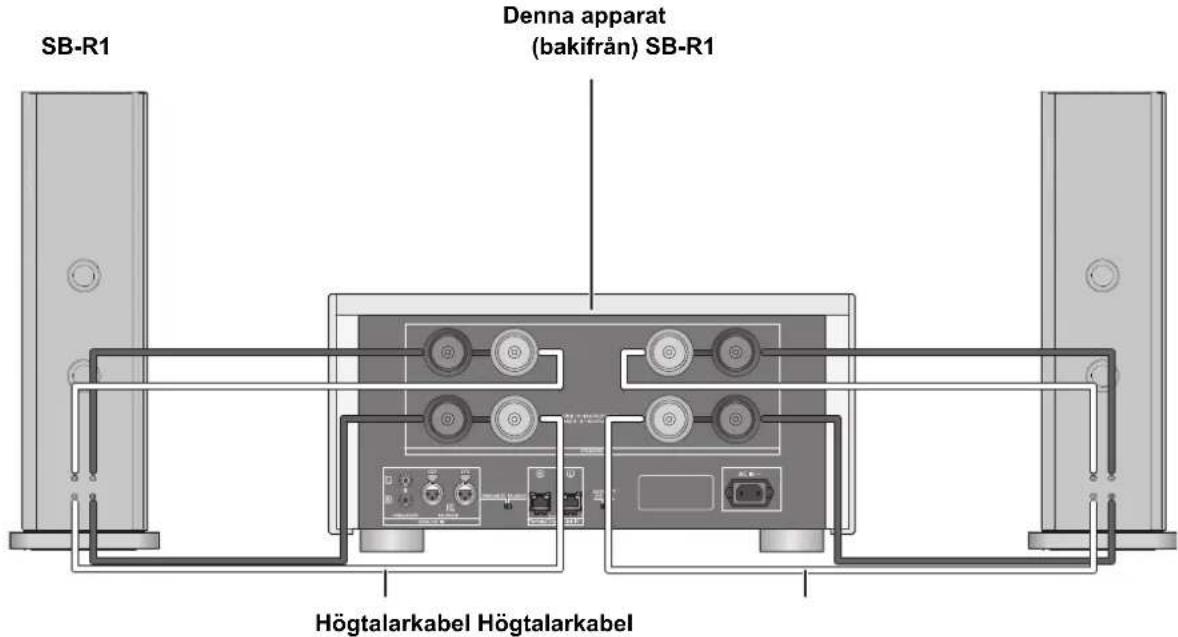

∫ Anslutning med två kablar med två ledare (bi-wiring) ≥Ställ in ratten för val av högtalare på [A+B] när du kopplar in med två kablar med två ledare (bi-wiring). (> 13)

≥ När anslutningarna är färdiga, dra försiktigt i högtalarkablarna för att kontrollera att de sitter fast ordentligt. ≥ Var försiktig så att du inte korsar (kortsluter) eller sätter högtalarsladdarnas poler på fel håll eftersom det kan skada förstärkaren. ≥ Koppla uttagens poler (r/s) korrekt. Om du inte gör det kan det orsaka negativa effekter på stereon eller funktionsfel. ≥ Se högtalarnas bruksanvisning för mer information. Observera: Om 4 högtalare används samtidigt måste impedansen för varje högtalare lägst vara 8 ohm. Om “A” och “B” ej används samtidigt är lägsta värdet för varje högtalare 4 ohm. t. ex., SB-R1 Denna apparat (bakifrån) SB-R1 Högtalarkabel Högtalarkabel FEL (93) SE-R1E-SQT0461-ref_mst.book 9 ページ ２０１５年１月２２日　木曜日　午後３時９分10 ≥Du kan mata in digitala ljudsignaler till den här apparaten och spela upp musik. ≥Du kan enkelt styra den här apparaten och SU-R1 samtidigt genom att använda fjärrkontrollen till SU-R1. (> 14)

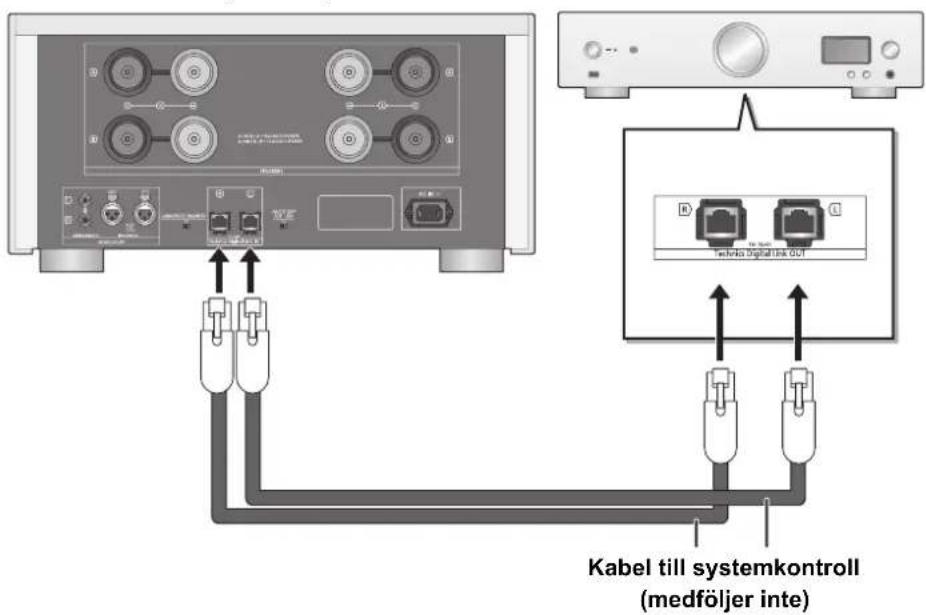

≥ Ställ in ratten för val av ingång på [DIGITAL] när använder systemkontrollfunktionen. (> 13) ≥ Använd raka LAN-kablar (STP) av kategori 7 eller mer, när du ansluter till kringutrustning. ≥ Vi rekommenderar att du använder kablar som är 3 m långa eller kortare. ≥ Anslut inte en SU-R1 på något annat sätt än det som beskrivs ovan. Systemkontrollanslutning till en SU-R1 Denna apparat (bakifrån) SU-R1 Kabel till systemkontroll (medföljer inte) (94) SE-R1E-SQT0461-ref_mst.book 10 ページ ２０１５年１月２２日　木曜日　午後３時９分Svenska

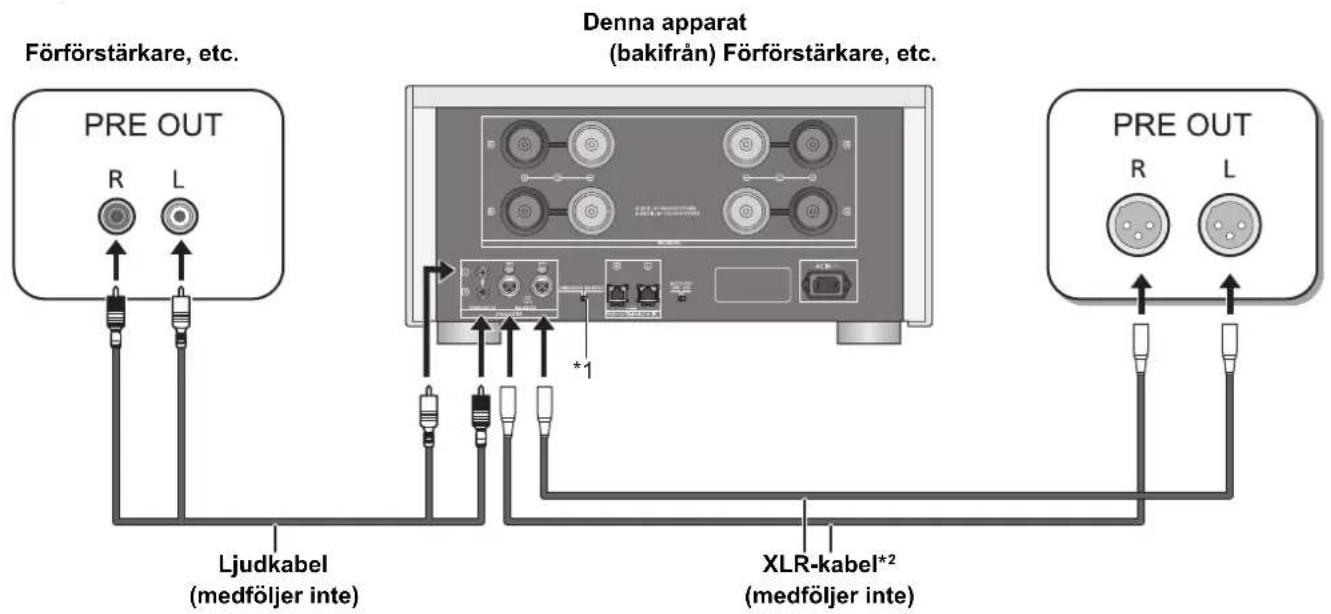

Du kan mata in analoga ljudsignaler till den här apparaten och spela upp musik. *1 Välj [BALANCED] eller [UNBALANCED]. Ställ in den analoga ljudingångsväljaren i det läge som motsvarar den enhet du vill spela upp. *2 Vi rekommenderar att du använder kablar som är 3 m långa eller kortare. ≥Ställ in ratten för val av ingång på [ANALOG] när du ansluter till en analog ljudutmatningsenhet. (> 13) ∫ Att koppla loss XLR-kablarna Dra ut XLR-kablarna medan du trycker in [PUSH] upptill på uttagen. Ansluta till de analoga ljudutmatningsenheterna t. ex., Förförstärkare, etc. Denna apparat (bakifrån) Förförstärkare, etc. Ljudkabel (medföljer inte) XLR-kabel*

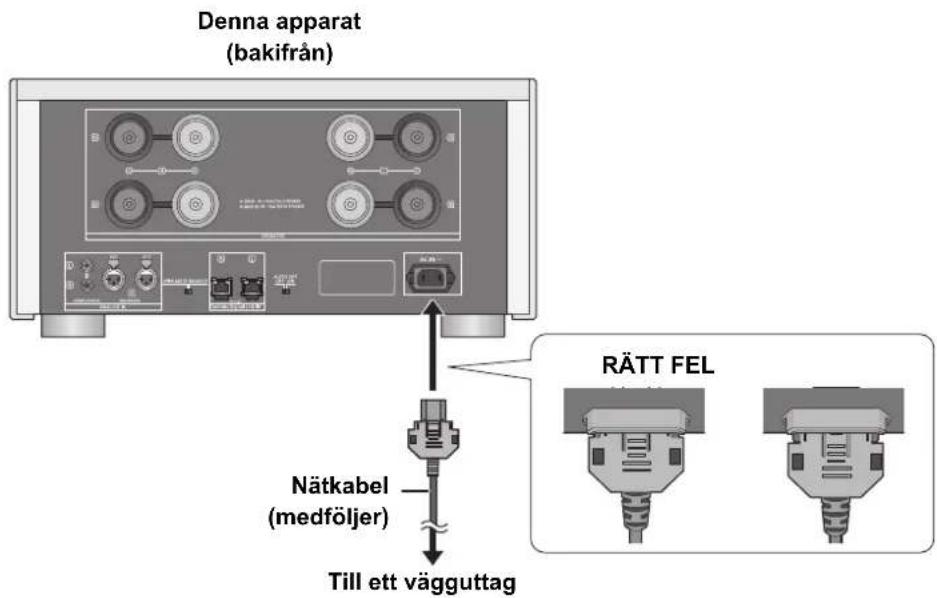

(95) SE-R1E-SQT0461-ref_mst.book 11 ページ ２０１５年１月２２日　木曜日　午後３時９分12 Ansluts först när alla andra anslutningar är slutförda. ∫ Att dra ur nätsladden från den här apparaten Dra ur nätsladden medan du trycker på över- och underdelen av kontakten.

≥ Även om AC-strömbrytaren står i [ ]-läget, är apparaten inte helt bortkopplad från elnätet. Dra ur kontakten ur vägguttaget om du inte ska använda apparaten under en längre tid. Placera apparaten så att du lätt kan dra ur kontakten. NORSK ≥ Selv om hovedbryteren er i stilling [ ], er ikke enheten koblet fra strømnettet. Koble kontakten fra strømuttaket hvis du ikke skal bruke enheten på en stund. Plasser enheten slik at det er lett å dra ut kontakten. Nätsladdsanslutning Denna apparat (bakifrån) Till ett vägguttag Nätkabel (medföljer)

(96) SE-R1E-SQT0461-ref_mst.book 12 ページ ２０１５年１月２２日　木曜日　午後３時９分Svenska Du kan mäta förstärkarens egenskaper och korrigera dess utmatning för att optimera ljudutmatningen när den är ansluten till högtalarna. ≥ Ställ in ratten för val av högtalare i det läge som motsvarar de anslutna högtalarna. (> hoger) 1 Tryck på apparatens på-/av-knapp till [ ]- läget. ≥Strömindikatorn tänds i blått. 2 Tryck på och håll ned [LAPC] tills LAPC- indikatorn på den här apparaten börjar blinka. ≥Den här apparaten kommer att börja mäta förstärkarens egenskaper. Kontrollera att det matas ut en testton från både vänster och höger högtalare.– Om du trycker på [LAPC], vrider ratten för val av högtalare eller använder andra kontroller medan mätningen pågår, kommer den att avbrytas. LAPC-indikatorn på den här apparaten släcks.≥När mätningen är klar kommer förstärkarens utmatningskorrigering automatiskt att sättas igång. LAPC-indikatorn på den här apparaten kommer att tändas.

Sätta på/stänga av korrigeringsfunktionen för utmatningen Tryck på [LAPC].Varje gång du trycker på knappen: ≥ När SU-R1 är ansluten via systemkontrollfunktionen, kan du använda fjärrkontrollen till SU-R1.≥ Utmatningskorrigeringsinställningen tillämpas separat på varje högtalaruttags alternativ (A/B/A+B). ≥ Beroende på vilken typ av högtalare som är anslutna, kan effekten av funktionen utmatningskorrigering bli minimal.≥ Den korrigerade utmatningen används tills nästa gång du mäter egenskaperna igen. Gör om mätningen igen när du använder andra högtalare. Funktioner 1 Tryck på apparatens på-/av-knapp till [ ]- läget. ≥Strömindikatorn tänds i blått. 2 Vrid ratten för val av ingång. Välj en uppspelningsenhet och förstärkningsvärde. 3 Vrid ratten för val av högtalare. Välj de högtalaruttag som ljudet kommer att matas ut genom. 4 Använd enheten som ska användas för uppspelning. Mätning av förstärkarens egenskaper och korrigering av dess utmatning Det hörs en testton under mätningenFör att garantera att mätningen blir exakt, matar högtalarna ut en testton med regelbundna intervaller. (I ungefär 4 minuter.)Det går inte att ändra volymen när ljudet matas ut medan mätningen pågår.LAPC-indikatorn tänds OnLAPC-indikatorn släcks OffANALOG (dB) (s30/s20/s10/0) Välj en optimal inställning för den anslutna enheten. (> nedan)DIGITALVälj den här inställningen när du använder systemkontrollfunktionen.OFF Matar inte ut ljud. Matar ut ljud från de högtalare som är anslutna till uttag A. Matar ut ljud från de högtalare som är anslutna till uttag B. A+B Matar ut ljud från de högtalare som anslutna till uttag A och B.Inställning på ratten för val av ingång vid analog ingång≥För normal användning ställer du in värdet på [0].≥Vid uppspelning på låga volymer, sänk förstärkningsvärdet på den här apparaten genom att ställa in ratten för val av ingång på [-30], [-20] eller [-10] för [ANALOG (dB)]. Det kommer att minimera de digitala/analoga konverteringsfelen som sker i den här apparaten. (97) SE-R1E-SQT0461-ref_mst.book 13 ページ ２０１５年１月２２日　木曜日　午後３時９分14 Du kan enkelt styra den här apparaten och SU-R1 samtidigt genom att använda fjärrkontrollen till SU-R1. Förberedelser 1 Anslut den här apparaten och SU-R1 med systemkontrollkablarna. (> 10) 2 Ställ in ratten för val av ingång på [DIGITAL]. (> 13) 3 Tryck på apparatens på-/av-knapp och SU-R1 till [ ]-läget. 4 Ändra inställning till “Off” om “Digital Link” är inställd på “On” på SU-R1. ∫ Slår över den här enheten och SU-R1 till på/standby samtidigt ≥Om du riktar fjärrkontrollen till SU-R1 mot SU-R1 och trycker på [Í] när den här apparaten och SU-R1 är i standbyläge, kommer den här apparaten och SU-R1 att sättas på samtidigt. ≥Om du riktar fjärrkontrollen till SU-R1 mot SU-R1 och trycker på [Í] när den här apparaten och SU-R1 är på, kommer den här apparaten och SU-R1 att sättas i standbyläge samtidigt. ∫ Mätning av förstärkarens egenskaper och korrigering av dess utmatning Du kan använda fjärrkontrollen till SU-R1. (> 13)

≥ Mer information om hur SU-R1 fungerar finns i dess bruksanvisning. Felsökning Innan du lämnar in apparaten för service, gör följande kontroller. Om du är osäker på några av punkterna som ska kontrolleras, eller om lösningarna som anges i guiden inte löser problemet, rådfråga då närmaste återförsäljare för anvisningar. Den här apparaten blir varm. ≥Den här apparaten blir varm när volymen är hög. Det är inget att oroa sig för. Ett “surrande” ljud hörs under uppspelning.

En nätsladd eller ett lysrör är nära kablarna. Håll andra apparater och sladdar borta från den här apparatens kablar. ≥Ett starkt magnetfält nära en tv eller en annan enhet kan påverka ljudkvaliteten negativt. Håll den här apparaten borta från sådana enheter. ≥Högtalarna kan mata ut brus när en enhet i närheten utstrålar kraftfulla radiovågor, som när en mobiltelefon används i ett samtal. Inget ljud.

Kontrollera anslutningarna till högtalare och annan utrustning. Mät förstärkarens egenskaper efter att du kontrollerat anslutningarna. (

13) ≥Kontrollera för att se om du har valt korrekt ingångskälla.

Sätt i kontakterna till de kablar som ska anslutas hela vägen in.

Ställ in ratten för val av högtalare på något annat än [OFF]. (

13) Toppeffektmätaren fungerar inte. ≥Under följande omständigheter fungerar inte mätaren: – När lampan i toppeffektmätaren är avstängd genom att man trycker ned [DIMMER].– När den här apparatens ljud stängts av genom att trycka ned [MUTE] på fjärrkontrollen till SU-R1. (Endast när ratten för val av ingång står på [DIGITAL].)– Endast när ratten för val av högtalare står på [OFF]. Systemkontrollfunktionen fungerar inte. ≥Anslut kablarna till de matchande LR-uttagen på den här apparaten och SU-R1. Enheten stängs av automatiskt. ≥Är den automatiska avstängningsfunktionen på? (> 7)

Om SU-R1 är ansluten till den här enheten via systemkontrollfunktionen sätts den här enheten automatiskt i standbyläge när SU-R1 sätts i standbyläge. (

10, 14) ≥Den här enheten har en skyddskrets för att hindra skador som orsakas av värme. När du använder den här enheten på hög volym under en längre tid kan det hända att den stängs av automatiskt. Vänta tills enheten svalnat innan du sätter på den igen. (I ungefär 3 minuter.) Hur du använder systemkontrollfunktionen För att återställa alla inställningar till fabriksinställningarna Om följande situationer uppstår ska du återställa minnet: ≥ Det händer ingenting när du trycker på knapparna.≥ Du vill radera och återställa innehållet i minnet. När apparaten är avstängd: 1 Tryck in och håll [DIMMER]. 2 Tryck ned apparatens på-/av-knapp medan du fortsätter att hålla in [DIMMER]. ≥ Fortsätt hålla in [DIMMER] tills strömindikatorn och LAPC-indikatorn blinkar två gånger. (98) SE-R1E-SQT0461-ref_mst.book 14 ページ ２０１５年１月２２日　木曜日　午後３時９分Svenska

≥ Specifikationerna kan ändras utan föregående meddelande. ≥ Vikt och mått är ungefärliga. ∫ ALLMÄNT Strömtillförsel AC 220 V till 240 V, 50/60 Hz Energiförbrukning 210 W Effektförbrukning i beredskapsläge Cirka 0,7 W Energiförbrukning när den är avstängd Cirka 0,3 W Mått (BkHkD) 480 mmk241 mmk567 mm Vikt Cirka 54 kg Variationsvidd för drifttemperatur 0 oC till r40 oC Variationsvidd för luftfuktighet vid drift 35 % till 80 % RH (ingen kondensbildning)
