Produkttyp	LED-TV 4K UHD
Märke	Sony
Modell	Bravia KD55XG8596
Skärmstorlek	55 tum (139 cm)
Upplösning	3840 x 2160 pixlar (4K)
Bildskärmsteknik	Triluminos Display, direkt LED-bakgrundsbelysning
Kompatibla HDR-format	HDR10, HLG, Dolby Vision
Operativsystem	Android TV (Oreo eller senare)
Processor	X1™ (4K HDR Processor X1™)
Anslutningsmöjligheter	4 HDMI-ingångar, 3 USB-portar, Ethernet, Wi-Fi 802.11ac, Bluetooth 4.2
Ljudutgång	2 högtalare på 10 W vardera
Smartfunktioner	Inbyggd Google Assistant, inbyggd Chromecast, tillgång till appar (Netflix, YouTube, etc.)
Mått utan stativ (B x H x D)	Cirka 1231 x 713 x 71 mm
Vikt utan stativ	Cirka 16,6 kg
Strömförbrukning (typisk)	Cirka 150 W
Strömförsörjning	220-240 V AC, 50/60 Hz
VESA-standard	400 x 300 mm (kompatibel väggfäste SU-WL450)
Underhåll och rengöring	Använd en mjuk och torr trasa för skärmen och höljet. Använd inte kemikalier.
Säkerhet	Väggmontering ska utföras av en auktoriserad installatör. Häng inte eller luta dig mot enheten.
Reservdelar och reparationsbarhet	Fjärrkontroll, bordsstativ, batterier. Reparation av auktoriserad Sony-service.

Vanliga frågor - Bravia KD55XG8596 SONY

Vilken är den exakta skärmstorleken på Sony Bravia KD55XG8596?

Skärmen är 55 tum, vilket är cirka 139 cm diagonalt.

Stöder denna TV Dolby Vision?

Ja, den är kompatibel med Dolby Vision utöver HDR10 och HLG.

Hur installerar jag väggfästet SU-WL450 för denna modell?

Installationen måste utföras av en auktoriserad installatör. Använd lämpliga skruvar för väggen och följ installationsmanualen som medföljer fästet. TV:n måste lyftas av minst två personer.

Vilka är måtten på TV:n utan stativ?

Måtten är cirka 1231 mm bredd, 713 mm höjd och 71 mm djup.

Kan jag använda en soundbar med denna TV?

Ja, via HDMI (ARC)-portar eller optisk utgång. TV:n har även Bluetooth för trådlös anslutning.

Hur rengör jag TV-skärmen?

Använd en mjuk, torr trasa. Använd aldrig kemiska rengöringsmedel, vatten eller slipande trasor.

Har TV:n inbyggd Chromecast?

Ja, Chromecast är inbyggd, så du kan strömma innehåll från din smartphone eller surfplatta direkt till TV:n.

Vad är vikten på TV:n utan stativ?

Vikten är cirka 16,6 kg.

Hur aktiverar jag Google Assistant på denna TV?

Tryck på den dedikerade knappen på fjärrkontrollen eller säg 'Ok Google' om mikrofonen är aktiverad. Du kan då styra TV:n och dina smarta hem-enheter.

Vad gör jag om fjärrkontrollen slutar fungera?

Kontrollera batterierna, byt ut dem vid behov. Om problemet kvarstår, kontakta Sony support för en ersättningsfjärrkontroll.

BRUKSANVISNING Bravia KD55XG8596 SONY

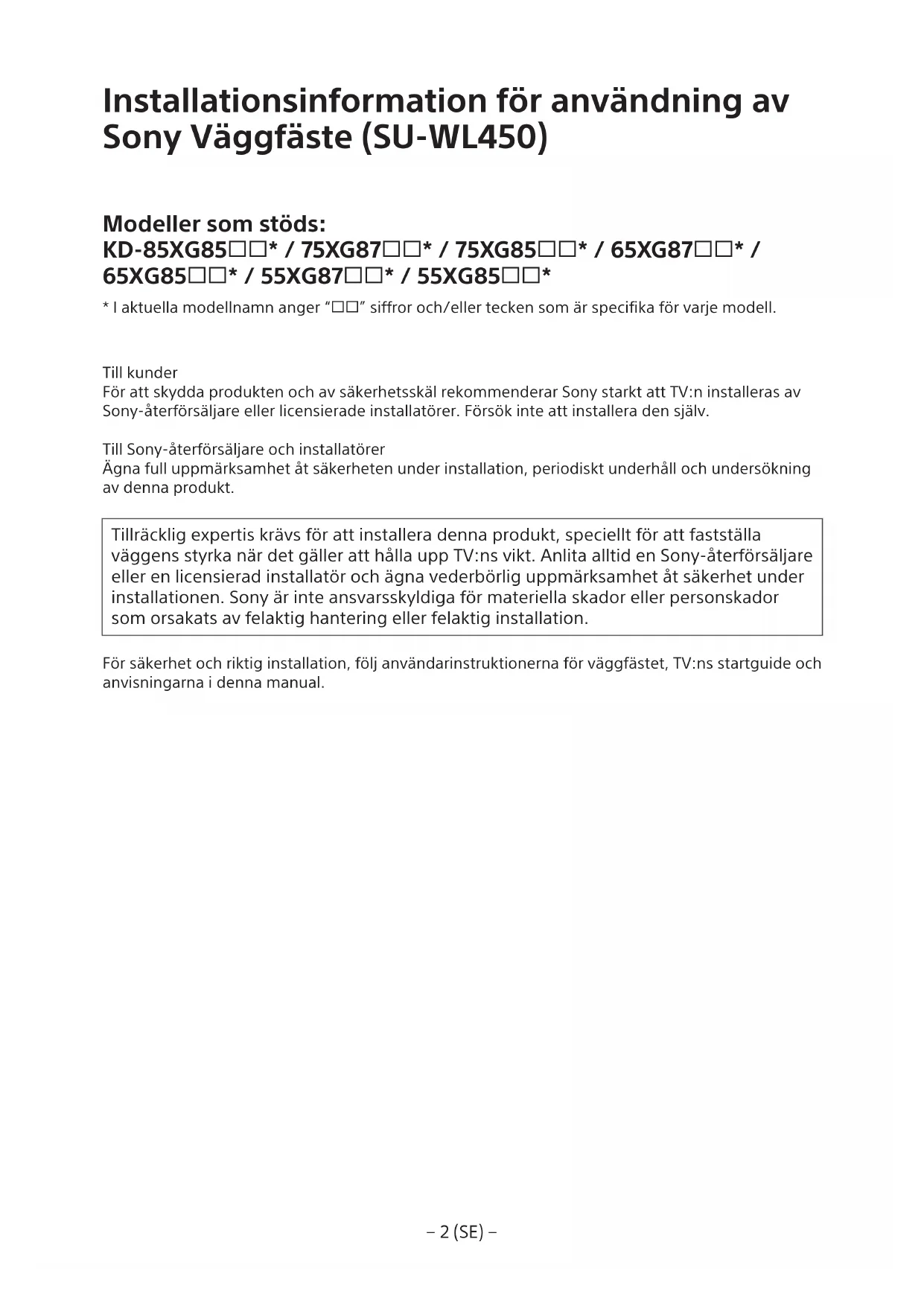

Installationsinformation för användning av Sony Väggfäste (SU-WL450)

Modeller som stöds:

KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* /

65XG85□□* / 55XG87□□* / 55XG85□□*

* I aktuella modellnamn anger "☐☐" siffror och/eller tecken som är specifika för varje modell.

Till kunder

För att skydda produkten och av säkerhetsskäl rekommenderar Sony starkt att TV:n installeras av Sony-återförsäljare eller licensierade installatörer. Försök inte att installera den själv.

Till Sony-återförsäljare och installatörer

Ägna full uppmärksamhet åt säkerheten under installation, periodiskt underhåll och undersökning av denna produkt.

Tillräcklig expertis krävs för att installera denna produkt, speciellt för att fastställa väggens styrka när det gäller att hålla upp TV:ns vikt. Anlita alltid en Sony-återförsäljare eller en licensierad installatör och ägna vederbörlig uppmärksamhet åt säkerhet under installationen. Sony är inte ansvarsskyldiga för materiella skador eller personskador som orsakats av felaktig hantering eller felaktig installation.

För säkerhet och riktig installation, följ användarinstruktionerna för väggfästet, TV:ns startguide och anvisningarna i denna manual.

Om säkerhet

Tack för att du valt denna produkt.

Till kunder

Installationen av denna produkt kräver att du har tillräckliga kunskaper. Se till att anlita en Sony-återförsäljare eller en behörig montör för att utföra installationen och var särskilt noggrann med säkerheten under installationen. Sony är inte ansvarigt för eventuella person- eller materiella skador som orsakats av felaktig hantering eller felaktig installation, eller av att annat än den specificerade produkten installerats. Dina eventuella lagenliga rättigheter påverkas inte.

För Sony-återförsäljare

Installationen av denna produkt kräver att du har tillräckliga kunskaper. För att du ska kunna göra den här installationen säker måste du ta del av informationen i den här bruksanvisningen. Sony kan inte hållas ansvarigt för eventuella skador eller personskador som orsakats av felaktig användning eller felaktig installation. Vänligen ge den här bruksanvisningen till kunden efter utförd installation.

I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du bör känna till för att undvika olyckor. Läs den här guiden noga och använd produkten enligt instruktionerna. Behåll den här bruksanvisningen för framtida bruk.

Produkter från Sony är utformade med tanke på säkerhet. Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Förebygg sådana olyckor genom att inte åsidosätta säkerheten.

SE UPP

Angivna produkter

Detta väggfäste är tillverkat för att användas tillsammans med passande TV-apparater. Se respektive referensguide för varje TV-apparat för att se om detta väggfäste kan användas.

Till kunder

WARNING

Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller dödsfall som följd av brand, elektriska stötar, att produkten välter eller faller ner.

Överlåt installationen till behörig personal och se till att små barn inte befinner sig i närheten när installationen utförs.

Om väggfästet eller TV:n inte installeras på rätt sätt kan följande olyckor ske. Se till att installationen utförs av behörig personal.

• TV:n kan falla ner och orsaka allvarliga skador som skrapsår eller benbrott.
• Om väggen där väggfästet monteras inte är stabil, jämn eller lodrät mot golvet, kan enheten lossna och orsaka skador på person och/eller egendom. Väggen skall vara stark nog att klara en vikt på minst fyra gånger TV:ns vikt. (Mer information om vikten finns i referensguiden till TV:n.)
• Om inte installationen av väggfästet sitter stabilt kan enheten lossna och orsaka skador på person och/eller egendom.

Överlåt förflyttning eller nedmontering av TV:n till behörig person.

Om obehöriga personer transporterar eller monterar ner TV:n kan den falla och orsaka allvarliga person- eller egendomsskador. Var noga med att två eller flera personer (tre eller fler personer för 75 tum och över TV-apparater) bär eller de-monterar TV: n.

Ta inte ur några skruvar etc. efter att TV:n monterats.

Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Modifiera inte väggfästets olika delar.

Då kan väggfästet lossna och orsaka skador på person och/eller egendom.

Montera ingen annan utrustning än den specificerade produkten.

Detta väggfäste är tillverkat enbart för användning tillsammans med angiven produkt. Om du använder det för montering av annan utrustning kan det lossna eller gå sönder och orsaka skador på person eller egendom.

Utsätt inte väggfästet för annan belastning än den från TV:n. Skaka inte TV:n åt vänster/höger, uppåt/nedåt.

Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Luta dig inte mot eller häng på TV:n.

Luta dig inte mot eller häng på TV:n eftersom den kan falla ner på dig och orsaka allvarlig skada.

SE UPP

Om du inte efterföljer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.

Hantera enheten försiktig när du rengör den eller utför underhåll.

Tyng inte onödigt mycket på TV:ns ovensida. Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

• Om du använder TV:n monterad på väggfästet under en längre tid, finns det risk att väggen bakom eller ovanför TV:n missfärgas eller att tapeten lossnar, beroende på väggmaterialet.
• Om du tar bort väggfästet från väggen efter installationen finns skruvhålen kvar i väggen.
• Använd inte väggfästet på platser som är utsatta för mekanisk vibration.

Installera väggfästet

Till Sony- återförsäljare

WARNING

Följande instruktioner gäller bara för Sony-återförsäljare. Läs ovanstäende säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll eller kontroll av den här produkten.

Installera inte väggfästet på en yta där TV:ns hörn eller sidor skjuter ut från väggen.

Installera inte väggfästet på en yta, till exempel en pelare, där TV:ns hörn eller sidor skjuter ut från väggen. Om en person eller ett föremål råkar slå emot TV:ns utskjutande delar kan det leda till allvarlig person- eller egendomsskada.

Installera inte TV:n över eller under en luftkonditioneringsanläggning.

Om TV:n utsätts för vattenläckage eller luftströmmar från en luftkonditioneringsanläggning under en längre tid kan det leda till brand, elektriska stötar eller funktionsstörning hos TV:n.

Följ anvisningarna i den här bruksanvisningen noga så att monteringen av väggfästet uppfyller säkerhetskraven.

Om någon av skruvarna sitter löst eller lossnar kan väggfästet lossna och orsaka skador på person eller egendom. Se till att du använder rätt skruv för väggmaterialet och skruva fast enheten ordentligt med minst fyra skruvar på 8 mm i diameter (eller motsvarande).

Följ anvisningarna i den här bruksanvisningen så att de medföljande skruvarna och monteringsdetaljerna blir använda på rätt sätt. Om du använder ersättningsdetaljer kan TV:n falla ner och orsaka personskador eller skador på TV:n.

Se till att fästet monteras ihop korrekt enligt instruktionerna i bruksanvisningen.

Om någon av skruvarna sitter löst eller lossnat helt, kan TV:n lossna och orsaka personskador eller skador på TV:n.

Fäst och dra åt skruvarna på den plats där de är avsedda att sitta.

I annat fall kan TV:n falla ner och orsaka personskador eller skador på TV:n.

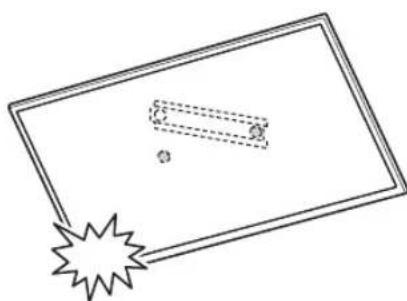

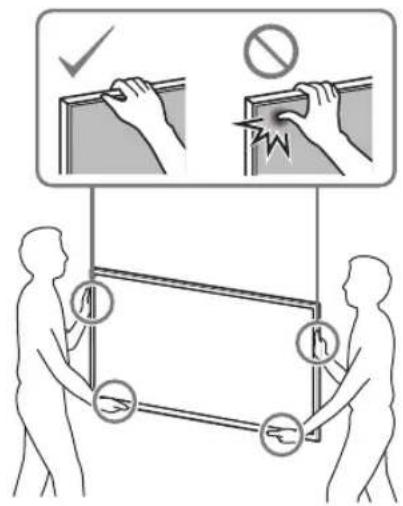

Utsätt inte TV:n för stötar vid installationen.

Om TV:n utsätts för stötar kan den falla ner eller gå sönder. Detta kan orsaka personskador.

Installera TV:n på en vägg som är både lodrät och slät.

Annars kan TV:n falla ner och orsaka personskador.

När TV:n installerats på rätt sätt fäster du kablarna ordentligt.

Om personer eller föremål trasslar in sig i kablarna kan det orsaka personskador eller skador på TV:n.

Se till att inte nätkabeln eller anslutningskabeln kommer i kläm.

Om nätkabeln eller anslutningskabeln kläms mellan enheten och väggen, eller böjs och vrids med väld, kan de inre ledarna i kablarna friläggas, vilket kan leda till kortslutning eller strömavbrott. Det kan i sin tur leda till brand eller elektrisk stöt.

Skruvarna som behövs för att skruva fast väggfästet på väggen medföljer ej.

Skruva fast väggfästet med skruvar som är avpassade efter väggmaterialet och väggens struktur.

Innehållsförteckning

Förbereda installationen 5

Kontrollera delarna 5

Välja installationsplats....6

Montera basen på väggen 8

Förbered installationen av TV:n 9

KD-85/75XG85□□, KD-75XG87□□....9

KD-65/55XG87□□, KD-65/55XG85□□....11

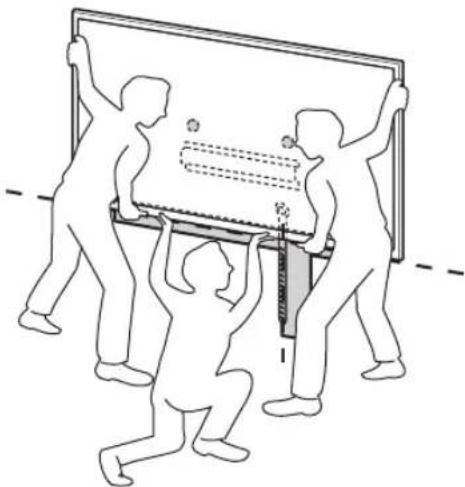

Montera TV:n på väggen....13

KD-85/75XG85□□, KD-75XG87□□ ....13

KD-65/55XG87□□, KD-65/55XG85□□....15

Kontrollera att installationen har slutförts .....18

Övrig information 18

Specifikationer....18

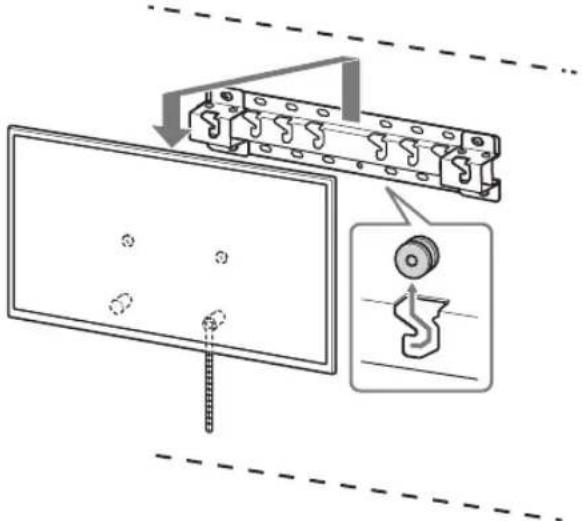

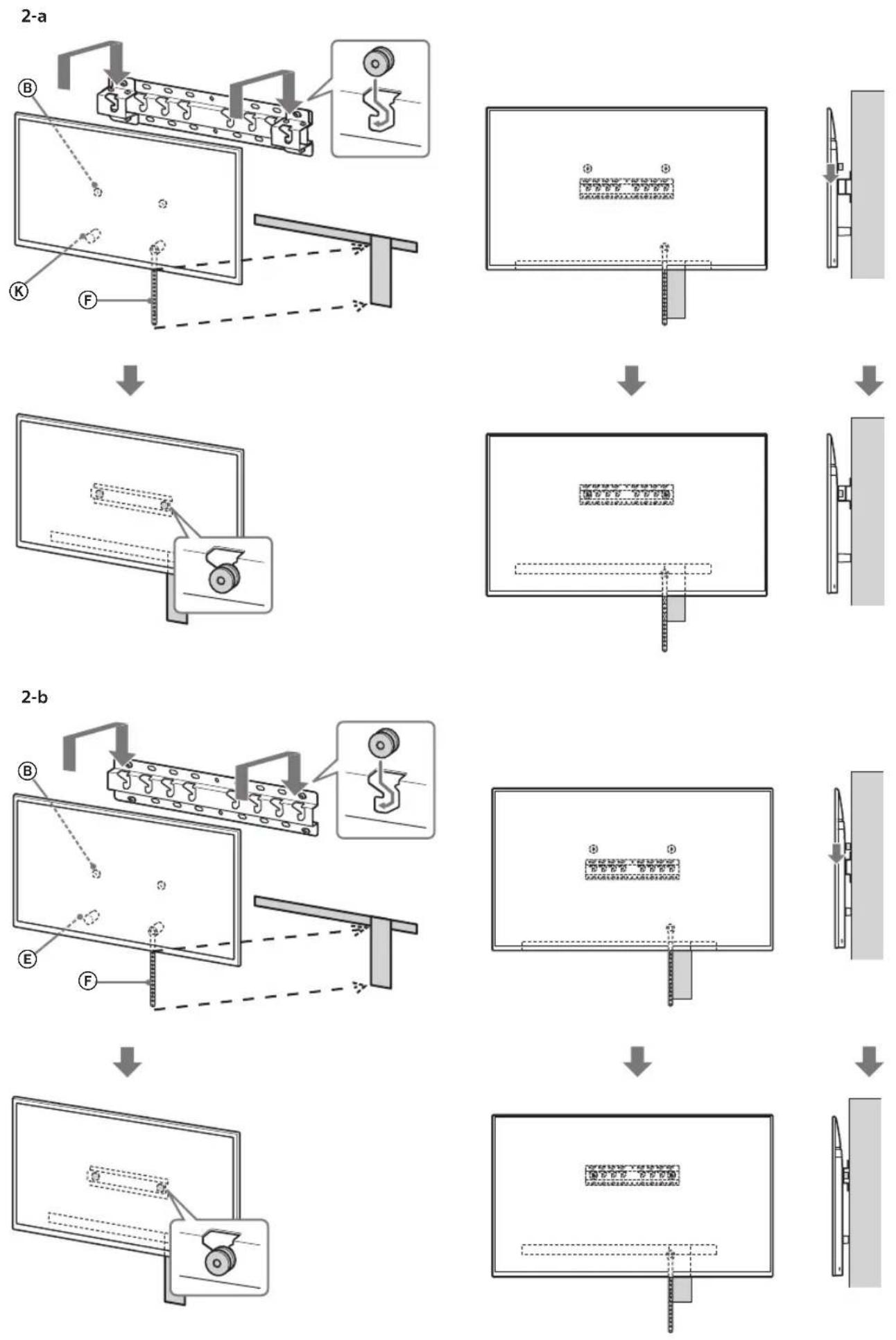

Montera TV:n på väggen

Installationsanvisningarna skiljer sig åt beroende på vilken TV du använder.

Använd väggfästet SU-WL450 för att installera TV:n på väggen.

Obs!

- Var noga med att förvara de borttagna skruvarna på en säker plats och håll dem borta från barn.

Förbereda installationen

• Ha TV:ns referensguide och startguide till hands före installation.
• Innan du påbörjar monteringen bör du se till att ha en Phillips-skruvmejsel som passar skruvarna.
• Kontrollera din TV:s monteringsplats.
• Förbered minst fyra skruvar med en diameter på 8 mm och en skruv med en diameter på 5 mm eller liknande (medföljer ej). Välj skruvar som är lämpliga för väggmaterialet.

Kontrollera delarna

Medföljer SU-WL450

- Kontrollera så att alla delar medföljer.

A Bas (20) (1) B Block (2)
C PSW 6x20 (4) D PSW 4 x 20 medbussning (2)
E Distans (20) (2) F Rem (1)
G Bussning (20)(M4) (2)	H PSW 4x20 (2)
I Basadapter (2) J PSW 4x10 (8)
K Distans (60) (2) LPSW 6x50 (2)
M Bussning (M4) (2) N PSW 4x50 (2)

Välja installationsplats

1 Välj installationsplats.

Kontrollera att väggen är stor nog för TV:n och att den är stark nog för en vikt som är fyra gånger TV:ns vikt.

Se följande tabell beträffande att installera TV:n på väggen. Se TV:ns referensguide avseende TV:ns vikt.

Standardmontering Väggnära montering

Skärmens mittpunkt

Enhet: mm

Modellnamn	Bildskärmsmått		Avstånd till skärmens mittpunkt		Monteringsavständ
	a	b	c	d	e
					Standard- montering	Väggnära montering
KD-85XG85□□	1 909	1 097	251	803	142	100
KD-75XG87□□KD-75XG85□□	1 673	963	107	595	116	75
KD-65XG87□□KD-65XG85□□	1 450	836	99	523	115	73
KD-55XG87□□KD-55XG85□□	1 231	713	106	468	115	73

Obs!

• Värdena i tabellen kan variera en aning beroende på installationen.
• När TV:n monteras på väggen lutar TV:ns övre sida något framåt.

Se till att det finns ett tillräckligt stort mellanrum mellan TV:n och taket och utskjutande delar av väggen enligt nedan.

Enhet: mm

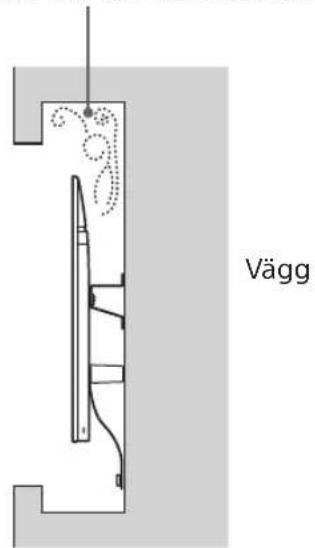

- För att säkerställa lämplig ventilation och förhindra ansamling av smuts och damm:

• Lägg inte TV-apparaten ner, och montera den inte upp och ned, bak och fram, eller med en kortsida uppåt.
  — Placera inte TV-apparaten på en hylla, matta, säng eller i ett skåp.
  — Täck inte TV-apparaten med tyg, t.ex. gardiner, eller annat material som tidningar etc.
• Installera inte TV-apparaten så som visas nedan.

Luften kan inte cirkulera fritt.

Obs!

- Om du avser att dra kablarna i väggen ska ett hål för detta borras i väggen innan installationen påbörjas. Förbered ett hål i väggen utanför basen (20) Ⓐ, basadapter ① och distansen (20) Ⓔ, distansen (60) Ⓑ för att förhindra att kablarna kläms.

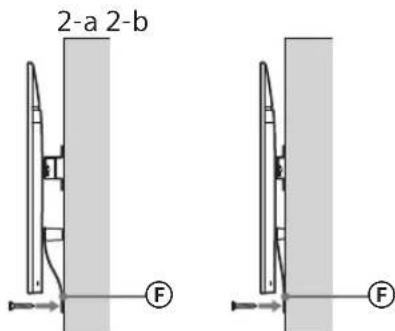

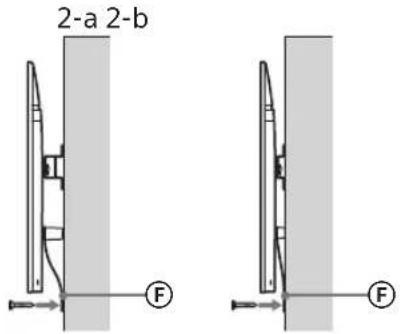

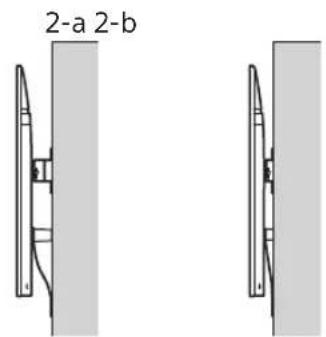

2 Välj typ av väggmontering.

Avståndet från TV:ns baksida till väggen väljs enligt anvisningarna nedan.

2-a Standardmontering 2-b Väggnära montering

Se tabellen i steg 1.

WARNING

- När 2-b väljs är åtkomst till uttagen på baksidan begränsad.

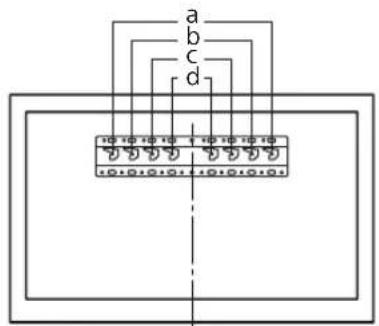

3 Se tabellen nedan för information om monteringsplats för basadaptern. Om 2-b väljs kan du hoppa över detta steg.

Modellnamn Hakens placering
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Montera basadapter Ⓘ med skruv (PSW 4x10) Ⓙ i bas (20) Ⓐ när 2-a väljs.

4 Avgör var skruvarna ska sitta vid montering av basen (20) Ⓐ.

Se specifikationerna på sidan 18.

När du väljer 2-a ska hålpositionerna för basadapter ① användas.

WARNING

• Den vägg som TV:n ska monteras på måste vara stark nog att bära en vikt på minst fyra gånger TV:ns vikt (Se din TV:s referensguide för information om dess vikt.).
• Försäkra dig om att väggen där TV:n skall monteras är tillräckligt stark. Förstärk väggen ordentligt om så behövs.

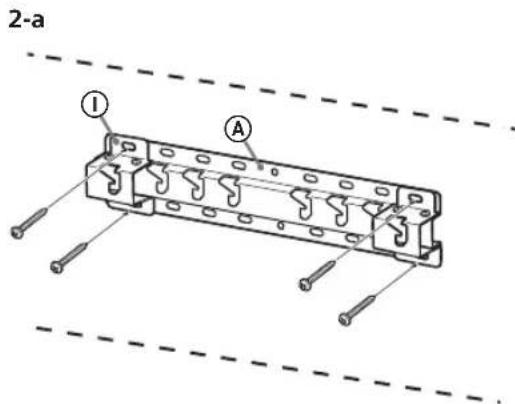

Montera basen på väggen

• Förbered minst fyra skruvar med en diameter på 8 mm eller liknande (medföljer ej).
• Sätt fyra skruvar i hålen för basadapter ① med bas (20) Ⓐ (endast 2-a).
• Fäst basen (20) Ⓐ horisontellt på väggen.

Förbered installationen av TV:n

Se startguiden för installation av stativet.

KD-85/75XG85□□, KD-75XG87□□

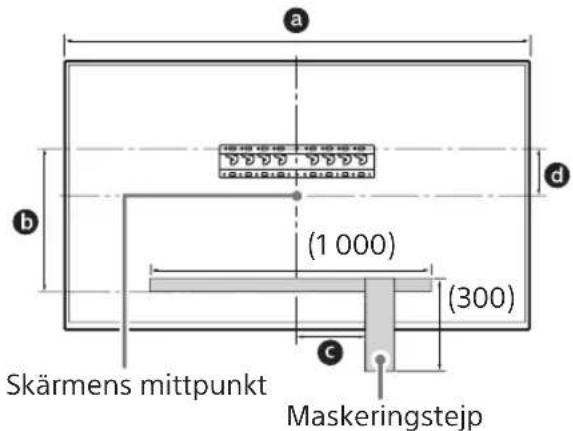

1 Markera installationsplatsen på väggen.

- Använd maskeringstejp etc. (medföljer ej) för att markera TV: ns läge nära baseller basadaptern. Se följande tabell.

Modellnamn	Längd för varje marking			Avständ till skärmens mittpunkt
	a	b	c	d
KD-85XG85□□	1909	683	200	251
KD-75XG87□□KD-75XG85□□	1673	468	200	107

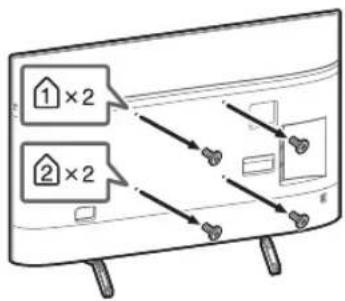

2 Ta bort skruvarna från TV:ns baksida.


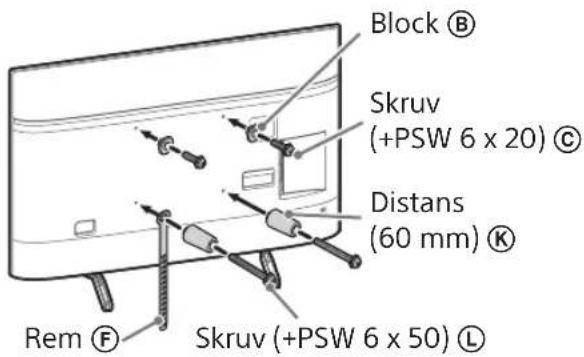

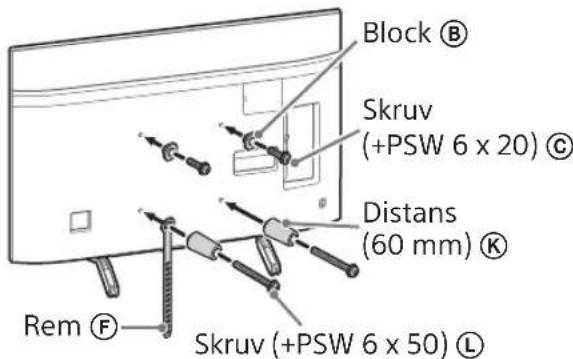

3 Fäst monteringsdetaljerna för väggfästet. Kontrollera monteringsdetaljerna genom att hänvisa till "Medföljer SU-WL450" i "Kontrollera delarna" på sidan 5.

Obs!

• Fäst monteringsdetaljerna ordentligt med skruvar.
• Om du använder en elektrisk skruvdragare ska du ställa in vridmomentet på cirka 1,5 N·m {15 kgf·cm}.
• Glöm inte att spara använda eller oanvända delar på en säker plats för framtida användning. Spara denna bruksanvisning för framtida användning.

Standardmontering (2-a)

Väggnära montering (2-b)

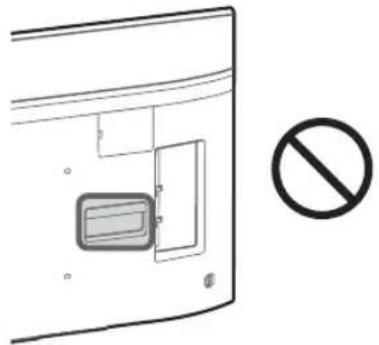

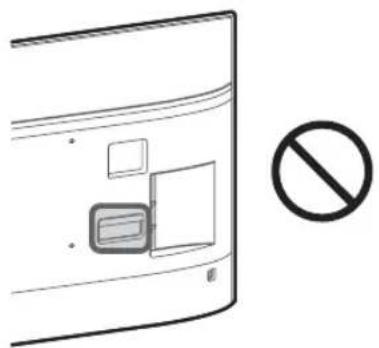

Obs!

- Vissa av terminalerna på baksidan av TV:n kan inte användas vid detta monteringssätt.

4 Anslut nödvändiga kablar till TV:n.

Se till så att du ansluter kablarna innan du monterar TV:n på väggen. Det går inte att ansluta kablarna när TV:n är monterad. Se referensguiden som följde med TV:n.

Obs!

• Anlita en behörig montör för att utföra kabeldragningen i väggen.
• Bunta ihop anslutningskablarna för att förhindra att de trampas på före väggmontering.

5 Ta loss bordsstativet från TV:n.

- Avlägsna en sida av bordsstativet åt gången. Håll ett fast och säkert tag om bordsstativet med båda händerna medan de andra personerna lyfter upp TV:n.

KD-85XG85□□

- Upprepa föregående steg och avlägsna den andra sidan av bordsstativet.

Obs!

• Tre eller fler personer krävs för att ta loss bordsstativet.
• Var försiktig så att ni inte tar i med för hård kraft medan ni tar loss bordsstativet från TV:n eftersom det kan orsaka att TV:n faller och resultera i personskada eller fysisk skada på TV:n.
• Var försiktiga vid hantering av bordsstativet för att undvika skada på TV:n.
• Var försiktig när du lyfter TV:n när bordsstativet lossats, eftersom bordsstativet kan välta och orsaka personskador.
• Var försiktig när du tar bort bordsstativ från TV:n för att hindra den från att ramla och skada ytan som TV:n sitter på.

KD-65/55XG87□□,

KD-65/55XG85□□

1 Ta bort skruvarna från TV:ns baksida.

2 Fäst monteringsdetaljerna för väggfästet. Kontrollera monteringsdetaljerna genom att hänvisa till "Medföljer SU-WL450" i "Kontrollera delarna" på sidan 5.

Obs!

• Fäst monteringsdetaljerna ordentligt med skruvar.
• Om du använder en elektrisk skruvdragare ska du ställa in vridmomentet på cirka 1,5 N·m {15 kgf·cm}.
• Glöm inte att spara använda eller oanvända delar på en säker plats för framtida användning. Spara denna bruksanvisning för framtida användning.

Standardmontering (2-a)

Väggnära montering (2-b)

Obs!

- Vissa av terminalerna på baksidan av TV:n kan inte användas vid detta monteringssätt.

3 Anslut nödvändiga kablar till TV:n.

Se till så att du ansluter kablarna innan du monterar TV:n på väggen. Det går inte att ansluta kablarna när TV:n är monterad. Se referensguiden som följde med TV:n.

Obs!

• Anlita en behörig montör för att utföra kabeldragningen i väggen.
• Bunta ihop anslutningskablarna för att förhindra att de trampas på före väggmontering.

4 Ta loss bordsstativet från TV:n.

- Avlägsna en sida av bordsstativet åt gången. Håll ett fast och säkert tag om bordsstativet med båda händerna medan de andra personerna lyfter upp TV:n.

- Upprepa föregående steg och avlägsna den andra sidan av bordsstativet.

Obs!

• Tre eller fler personer krävs för att ta loss bordsstativet.
• Var försiktig så att ni inte tar i med för hård kraft medan ni tar loss bordsstativet från TV:n eftersom det kan orsaka att TV:n faller och resultera i personskada eller fysisk skada på TV:n.
• Var försiktiga vid hantering av bordsstativet för att undvika skada på TV:n.
• Var försiktig när du lyfter TV:n när bordsstativet lossats, eftersom bordsstativet kan välta och orsaka personskador.
• Var försiktig när du tar bort bordsstativ från TV:n för att hindra den från att ramla och skada ytan som TV:n sitter på.

Montera TV:n på väggen

KD-85/75XG85□□, KD-75XG87□□

1 Lyft TV:n.

• Information om var blocken Ⓑ ska hänga på basen eller basadaptern finns i tabellen under steg 3 i avsnittet "Välja installationsplats" på sidan 7.
• Se till att baksidan av TV: n berör basen- eller basadaptern när du håller TV: n.

Obs!

• Håll TV:n säkert med båda händerna och tillse att remmen Ⓕ och basen på TV:n justeras till maskeringstejpen.
• Bär TV:n med tre personer och personen framför TV:n guidar de andra för att justera läget.

- Ta stor omsorg när du installerar TV: N på väggen särskilt för den person som stöder TV underifrån, TV-apparaten kan välta och orsaka allvarliga personskador eller t.o.m. döden.

• Försiktigt låt TV:n glida ner och häng block Ⓑ fästa till baksidan på TV:n till basen eller basadaptern, och tillse att formen på hålen bekräftas.
• När TV:n har monterats på väggen ska man kontrollera att blocken Ⓑ är ordentligt fästa i basen eller basadaptern.
• Frigör båda händerna sakta för att säkerställa att TV:n inte faller ner.

- Efter montering av TV:n på väggen, ta bort maskeringstejpen mm. från väggen.

WARNING

- Var noga med att två eller flera personer (tre eller fler personer för 75 tum och över TV-apparater) håller TV:n när den bärs.

3 Förhindra att TV:ns nedre del flyttar sig.

- Spänn åt remmen Ⓕ och fäst den ordentligt i väggen.

- Använd en skruv på 5 mm i diameter eller liknande (medföljer ej).

Obs!

- Försök dra TV:ns nedre del mot dig för att se till att den inte rör sig. Om TV:n rör sig sitter den inte fast som den ska och remmen Ⓕ måste dras åt ytterligare.

KD-65/55XG87□□, KD-65/55XG85□□

1 Lyft TV:n.

- Information om var blocken Ⓑ ska hänga på basen eller basadaptern finns i tabellen under steg 3 i avsnittet "Välja installationsplats" på sidan 7. - Se till att baksidan av TV: n berör basen- eller basadaptern när du håller TV: n.

- Håll TV:n säkert med båda händerna.

2 Montera TV:n på basen eller basadaptern.

• Försiktigt låt TV:n glida ner och häng block Ⓑ fästa till baksidan på TV:n till basen eller basadaptern, och tillse att formen på hålen bekräftas.
• När TV:n har monterats på väggen ska man kontrollera att blocken Ⓑ är ordentligt fästa i basen eller basadaptern.
• Frigör båda händerna sakta för att säkerställa att TV:n inte faller ner.

- Var noga med att två eller flera personer (tre eller fler personer för 75 tum och över TV-apparater) håller TV:n när den bärs.

3 Förhindra att TV:ns nedre del flyttar sig.

- Spänn åt remmen Ⓕ och fäst den ordentligt i väggen.

- Använd en skruv på 5 mm i diameter eller liknande (medföljer ej).

Obs!

- Försök dra TV:ns nedre del mot dig för att se till att den inte rör sig. Om TV:n rör sig sitter den inte fast som den ska och remmen Ⓕ måste dras åt ytterligare.

Kontrollera att installationen har slutförts

Kontrollera följande punkter.

• Att blocken Ⓑ hänger ordentligt på basen eller basadaptern.
• Sladden och kabeln inte har vridits eller kommit i kläm.
• Remmen Ⓕ är åtdragen och inte hänger slappt.

WARNING

- Felaktig placering av nätkabeln etc. leda till brand eller elektriska stötar till följd av en kortslutning. Av säkerhetsskäl är det viktigt att du kontrollerar att installationen har slutförts.

Övrig information

Ta bort TV:n genom att utföra installationsförfarandet i omvänd ordning.

- Var noga med att två eller flera personer (tre eller fler personer för 75 tum och över TV-apparater) håller TV:n när den tas bort.

Specifikationer

Mått: (cirka.) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (fall 2-b)

h2 : 60 (fall 2-a)

Vikt (endast bas): (cirka.) [kg]

0,8

Design och specifikationer kan ändras utan föregående meddelande.

Paigaldusjärgne kontroll
