Typ produktu	Telewizor LED 4K UHD
Marka	Sony
Model	Bravia KD55XG8596
Rozmiar ekranu	55 cali (139 cm)
Rozdzielczość	3840 x 2160 pikseli (4K)
Technologia wyświetlania	Wyświetlacz Triluminos, bezpośrednie podświetlenie LED
Obsługiwane formaty HDR	HDR10, HLG, Dolby Vision
System operacyjny	Android TV (wersja Oreo lub nowsza)
Procesor	X1™ (procesor 4K HDR X1™)
Łączność	4 wejścia HDMI, 3 porty USB, Ethernet, Wi-Fi 802.11ac, Bluetooth 4.2
Wyjście audio	2 głośniki po 10 W każdy
Funkcje inteligentne	Wbudowany Asystent Google, wbudowany Chromecast, dostęp do aplikacji (Netflix, YouTube itp.)
Wymiary bez podstawy (szer. x wys. x gł.)	Około 1231 x 713 x 71 mm
Waga bez podstawy	Około 16,6 kg
Pobór mocy (typowy)	Około 150 W
Zasilanie	220-240 V AC, 50/60 Hz
Standard VESA	400 x 300 mm (kompatybilny z uchwytem ściennym SU-WL450)
Konserwacja i czyszczenie	Do czyszczenia ekranu i obudowy używać miękkiej, suchej ściereczki. Nie używać środków chemicznych.
Bezpieczeństwo	Montaż ścienny należy powierzyć autoryzowanemu instalatorowi. Nie wieszać ani nie opierać się na urządzeniu.
Części zamienne i możliwość naprawy	Pilot, podstawa stołowa, baterie. Naprawa przez autoryzowany serwis Sony.

Często zadawane pytania - Bravia KD55XG8596 SONY

Jaki jest dokładny rozmiar ekranu Sony Bravia KD55XG8596?

Ekran ma 55 cali, czyli około 139 cm przekątnej.

Czy ten telewizor obsługuje Dolby Vision?

Tak, jest kompatybilny z Dolby Vision oprócz HDR10 i HLG.

Jak zamontować uchwyt ścienny SU-WL450 do tego modelu?

Montaż powinien być wykonany przez autoryzowanego instalatora. Użyj odpowiednich wkrętów do ściany i postępuj zgodnie z instrukcją montażu dołączoną do uchwytu. Telewizor powinien być podnoszony przez co najmniej dwie osoby.

Jakie są wymiary telewizora bez podstawy?

Wymiary wynoszą około 1231 mm szerokości, 713 mm wysokości i 71 mm głębokości.

Czy mogę używać soundbara z tym telewizorem?

Tak, przez porty HDMI (ARC) lub wyjście optyczne. Telewizor posiada również Bluetooth do połączenia bezprzewodowego.

Jak czyścić ekran telewizora?

Użyj miękkiej, suchej ściereczki. Nigdy nie używaj środków chemicznych, wody ani szorstkich ściereczek.

Czy telewizor ma wbudowany Chromecast?

Tak, Chromecast jest wbudowany, więc możesz przesyłać treści ze smartfona lub tabletu bezpośrednio na telewizor.

Jaka jest waga telewizora bez podstawy?

Waga wynosi około 16,6 kg.

Jak aktywować Asystenta Google na tym telewizorze?

Naciśnij dedykowany przycisk na pilocie lub powiedz „Ok Google”, jeśli mikrofon jest włączony. Możesz w ten sposób sterować telewizorem i urządzeniami inteligentnego domu.

Co zrobić, jeśli pilot nie działa?

Sprawdź baterie, w razie potrzeby wymień je. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną Sony w celu uzyskania pilota zastępczego.

INSTRUKCJA OBSŁUGI Bravia KD55XG8596 SONY

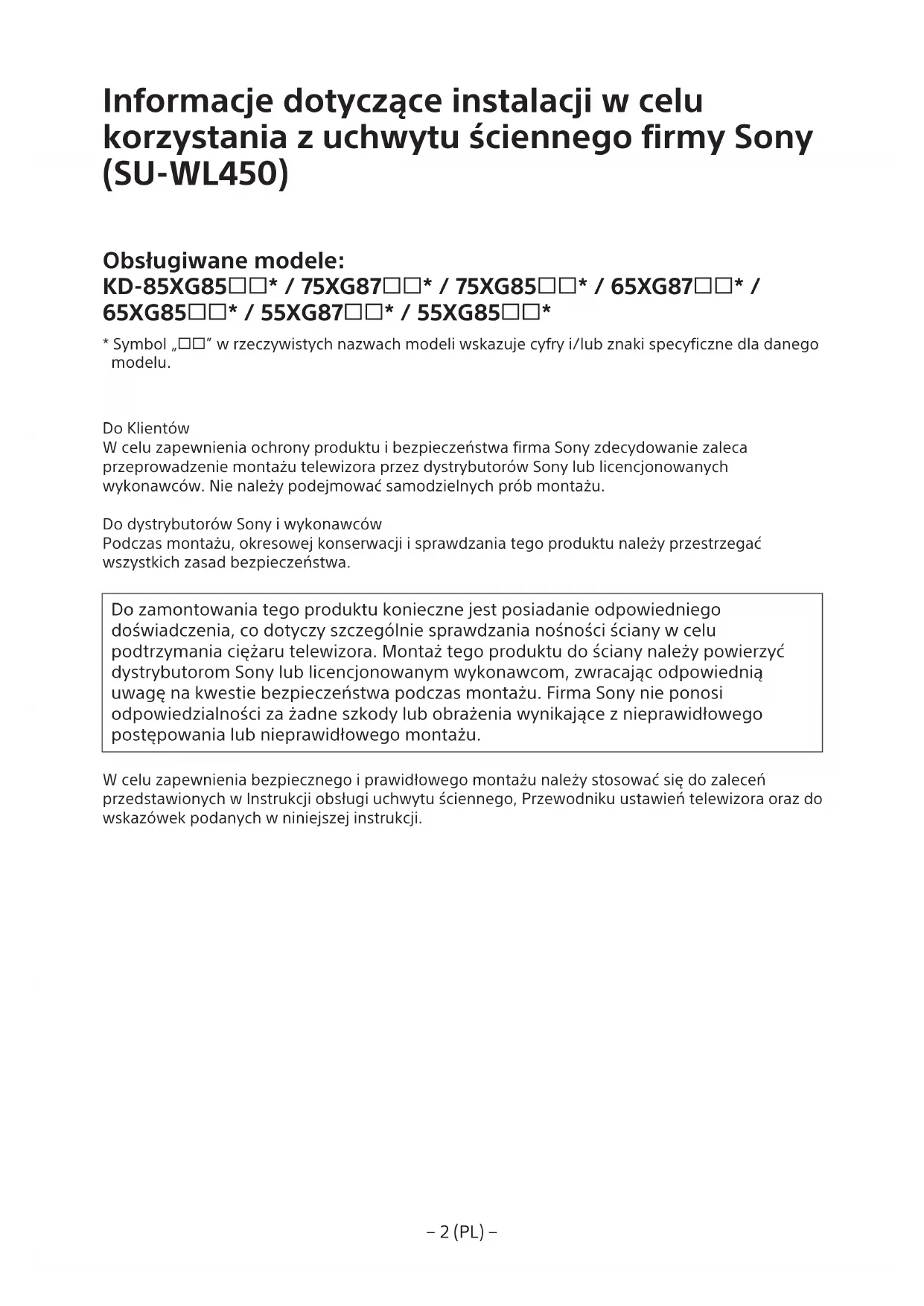

Informacje dotyczące instalacji w celu korzystania z uchwytu ściennego firmy Sony (SU-WL450)

Obsługiwane modele:

KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* /

65XG85□□* / 55XG87□□* / 55XG85□□*

* Symbol „□□” w rzeczywistych nazwach modeli wskazuje cyfry i/lub znaki specyficzne dla danego modelu.

Do Klientów

W celu zapewnienia ochrony produktu i bezpieczeństwa firma Sony zdecydowanie zaleca przeprowadzenie montażu telewizora przez dystrybutorów Sony lub licencjonowanych wykonawców. Nie należy podejmować samodzielnych prób montażu.

Do dystrybutorów Sony i wykonawców

Podczas montażu, okresowej konserwacji i sprawdzania tego produktu należy przestrzegać wszystkich zasad bezpieczeństwa.

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia, co dotyczy szczególnie sprawdzania nośności ściany w celu podtrzymania ciężaru telewizora. Montaż tego produktu do ściany należy powierzyć dystrybutorom Sony lub licencjonowanym wykonawcom, zwracając odpowiednią uwagę na kwestie bezpieczeństwa podczas montażu. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu.

W celu zapewnienia bezpiecznego i prawidłowego montażu należy stosować się do zaleceń przedstawionych w Instrukcji obsługi uchwytu ściennego, Przewodniku ustawień telewizora oraz do wskazówek podanych w niniejszej instrukcji.

Informacje dotyczące bezpieczeństwa

Dziękujemy za zakup tego produktu.

Do Klientów

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy zlecać montaż dystrybutorom Sony lub licencjonowanym wykonawcom i zwracać szczególną uwagę na bezpieczeństwa podczas montażu. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania, nieprawidłowego montażu albo montowania jakichkolwiek innych produktów niż wymienione. To zastrzeżenie nie ogranicza praw ustawowych klientów (jeśli takie przysługują).

Do dystrybutorów Sony

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy dokładnie przeczytać tę instrukcję, aby zapewnić bezpieczny przebieg prac montażowych. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu. Po zakończeniu montażu należy przekazać tę instrukcję klientowi.

W tej instrukcji przedstawiono prawidłową obsługę produktu oraz ważne środki ostrożności, mające na celu zapobieżenie wypadkom. Należy dokładnie przeczytać tę instrukcję i w prawidłowy sposób korzystać z produktu. Należy zachować tę instrukcję w celu wykorzystania w przyszłości.

Produkty firmy Sony są projektowane z myślą o zapewnieniu bezpieczeństwa.

Nieprawidłowe korzystanie z produktów może jednak spowodować poważne obrażenia na skutek pożaru, porażenia prądem elektrycznym, przewrócenia się produktu lub jego upadku. Należy przestrzegać środków ostrożności, aby uniknąć tego typu wypadków.

Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Europe Limited, The Heights, Brooklands, Weybridge, Surrey, KT13 0XW, United Kingdom.

UWAGA

Określone produkty

Ten uchwyt ścienny został zaprojektowany z myślą o użyciu z określonymi modelami telewizorów. W instrukcji telewizora można sprawdzić, czy uchwytu ściennego można użyć z danym telewizorem.

Do Klientów

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może spowodować poważne obrażenia lub śmierć na skutek pożaru, porażenia prądem elektrycznym lub upadku produktu.

Należy zlecać montaż licencjonowanym wykonawcom i zapewnić, aby podczas montażu nie znajdowały się w pobliżu małe dzieci.

Jeśli uchwyt ścienny lub telewizor nie zostaną zamontowane prawidłowo, może to skutkować następującymi wypadkami. Należy zlecać montaż licencjonowanym wykonawcom.

• Telewizor może spaść, powodując poważne obrażenia, takie jak stłuczenia czy złamania.
• Jeśli ściana, na której montowany jest telewizor, jest niestabilna, nierówna albo nieprostopadła do podłogi, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. йsciana musi być w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora. (Ciężar telewizora jest podany w jego instrukcji).
• Jeśli montaż uchwytu ściennego do ściany nie zostanie wykonany odpowiednio mocno, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Należy zlecać przemieszczanie i demontaż telewizora licencjonowanym wykonawcom.

Jeśli przemieszczaniem lub demontażem telewizora będą zajmować się osoby inne niż licencjonowani wykonawcy, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. Do przenoszenia lub demontażu telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

Po zamontowaniu telewizora nie wykręcać śrub itp.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie modyfikować elementów uchwytu ściennego.

Na skutek takiego działania uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie montować innych urządzeń niż określony produkt.

Ten uchwyt ścienny jest przewidziany do użytku wyłącznie z określonymi produktami. W przypadku zamontowania urządzenia innego niż określone, może ono spaść, powodując obrażenia lub uszkodzenia mienia.

Nie obciążać uchwytu ściennego obciążeniem innym niż telewizor. Nie potrząsaj telewizorem na boki ani w góre/w dół.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie wieszać się ani nie opierać na telewizorze.

Nie wieszać się ani nie opierać na telewizorze, gdyż na skutek takiego działania telewizor może spaść, powodując poważne obrażenia.

UWAGA

Nieprzestrzeganie poniższych środków ostrożności może spowodować obrażenia lub uszkodzenia mienia.

Podczas czyszczenia i konserwacji nie wywierać zbyt mocnego nacisku na produkt.

Nie naciskać zbyt mocno telewizora od góry. Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Środki ostrożności

• W przypadku długotrwałego użytkowania telewizora zamontowanego na uchwycie ściennym ściana za lub ponad telewizorem może ulec odbarwieniu albo tapeta może się odkleić, w zależności od rodzaju materiału, jakim pokryta jest ściana.
• Po zdemontowaniu zamontowanego wcześniej do ściany uchwytu ściennego otwory w ścianie pozostają.
• Nie używać uchwytu ściennego w miejscach narażonych na drgania mechaniczne.

Montaż uchwytu ściennego

Do dystrybutorów Sony

OSTRZEŻENIE

Poniższe instrukcje są przeznaczone wyłącznie dla dystrybutorów Sony. Należy przeczytać powyższe środki ostrożności, zwracając szczególnie uwagę na bezpieczeństwo podczas montażu, konserwacji i sprawdzania tego produktu.

Nie montować uchwytu ściennego na powierzchniach, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię.

Nie montować uchwytu ściennego na powierzchniach takich jak filary, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię. W razie uderzenia narożnika lub boku telewizora przez osobę lub obiekt mogłoby to spowodować obrażenia lub uszkodzenia mienia.

Nie montować telewizora nad lub pod klimatyzatorem.

W przypadku narażenia telewizora przez dłuższy czas na wycieki wody albo strumień powietrza z klimatyzatora może dojść do porażenia prądem elektrycznym lub awarii telewizora.

Uchwyt ścienny należy mocno zamocować do ściany, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli którakolwiek ze śrub poluzuje się lub wypadnie, uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia. Należy używać śrub odpowiednich do materiału, z którego wykonana jest ściana i zamontować uchwyt za pomocą czterech lub więcej śrub o średnicy 8 mm (lub odpowiedników).

Należy używać dostarczonych śrub i elementów montażowych w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji. W przypadku używania elementów zastępczych telewizor może spaść, powodując obrażenia lub uszkodzenia.

Uchwyt należy zamontować w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli tvórakolwiek ze śrub poluzuje się lub wypadnie, telewizor może spaść, powodując obrażenia lub uszkodzenia.

Śruby należy mocno wkręcać w wyznaczonych miejscach.

W innym przypadku telewizor może spaść, powodując obrażenia lub uszkodzenia.

Nie narażać telewizora na wstrząsy podczas montażu.

Na skutek wstrząsów telewizor może spaść lub rozpaść się. Może to spowodować obrażenia.

Montować telewizor na ścianie prostopadłej do podłogi i płaskiej.

W innym przypadku telewizor może spaść, powodując obrażenia.

Po zamontowaniu telewizora w prawidłowy sposób zamocować kable.

Zapłątanie się osób lub obiektów w kable może spowodować obrażenia lub uszkodzenia.

Nie dopuszczać do zaciśnięcia przewodu zasilającego lub kabli łączących.

W przypadku zaciśnięcia przewodu zasilającego lub kabli łączących pomiędzy urządzeniem a ścianą albo ich zginania lub skręcania na siłę może dojść do odsłonięcia wewnętrznych żył, a co za tym idzie do zwarcia lub przerwy w obwodzie. Może to spowodować pożar lub porażenie prądem elektrycznym.

Śruby potrzebne do zamontowania uchwytu ściennego do ściany nie są dostarczone.

Podczas montażu uchwytu ściennego należy używać śrub odpowiednich do materiału i struktury ściany.

Spis treści

Przygotowanie do montażu....5

Sprawdzenie elementów....5

Wybór miejsca montażu....6

Montaż podstawy do ściany.... 8

Przygotowanie do montażu telewizora ..... 9

KD-85/75XG85□□, KD-75XG87□□....9

KD-65/55XG87□□, KD-65/55XG85□□....11

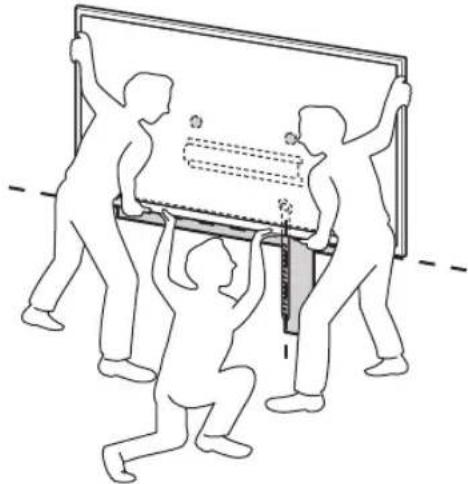

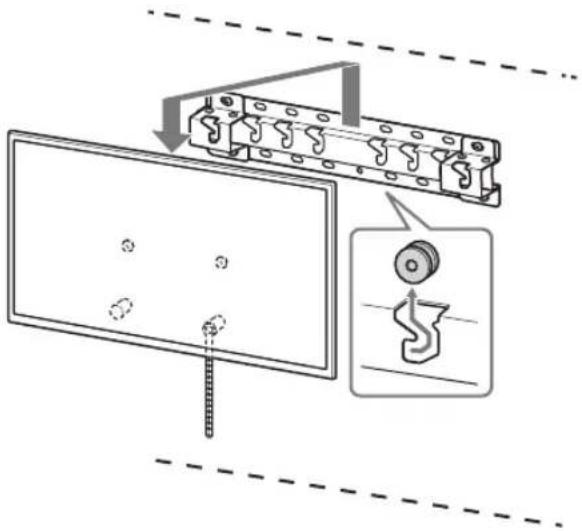

Montaż telewizora na ścianie....13

KD-85/75XG85□□, KD-75XG87□□ ....13

KD-65/55XG87□□, KD-65/55XG85□□....15

Sprawdzenie kompletności montażu......18

Pozostałe informacje ....18

Specyfikacja ....18

Montaż telewizora na ścianie

Procedura montażu różni się w zależności od modelu telewizora.

Należy użyć uchwytu ściennego SU-WL450 w celu montażu telewizora na ścianie.

Uwaga

- Wykręcone śruby przechowywać w bezpiecznym miejscu z dala od dzieci.

Przygotowanie do montażu

• W czasie instalacji należy mieć do dyspozycji Instrukcję telewizora oraz Przewodnik ustawień.
• Przygotować przed montażem śrubokręt Phillips pasujący do śrub.
• Wybrać miejsce montażu telewizora.
• Przygotować cztery lub więcej śruby o średnicy 8 mm oraz jedną śrubę o średnicy 5 mm lub odpowiedniki (niedostarczone). Wybrać śruby odpowiednie do materiału, z którego wykonana jest ściana.

Sprawdzenie elementów

Dostarczone z uchwytem SU-WL450

- Sprawdzić, czy wszystkie elementy zostały dostarczone.

A Podstawa (20) (1)B Kółko (2)
C PSW 6x20 (4) D PSW 4x20 z tuleją (2)
E Podkładka dystansowa (20) [IMAGE]	F Pasek (1)
G Tuleja (20) (M4) (2)	H PSW 4x20 (2)
I Adapter podstawy (2)	J PSW 4x10 (8)
K Podkładka dystansowa (60) (2)	L PSW 6x50 (2)
M Tuleja (M4) (2) N PSW 4x50 (2)

Wybór miejsca montażu

1 Wybrać miejsce montażu.

Upewnić się, że na ścianie jest wystarczająco dużo miejsca dla telewizora, a także że ściana jest w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora.

Zapoznać się z poniższą tabelą dotyczącą montażu telewizora na ścianie. Ciężar telewizora można sprawdzić w jego instrukcji.

Standardowy montaż Płaski montaż

Środkowy punkt ekranu

Jednostka: mm

Nazwa modelu	Wymiary monitora		Wymiarśrodkowyekranu		Długość dla montażu
	a	b	c	d	e
					Standardowymontaż	Płaskimontaż
KD-85XG85□□	1 909	1 097	251	803 142 100
KD-75XG87□□KD-75XG85□□	1 673	963	107	595	116	75
KD-65XG87□□KD-65XG85□□	1 450	836	99	523 115 73
KD-55XG87□□KD-55XG85□□	1 231	713	106	468 115 73

Uwaga

• Wartości podane w tabeli mogą się różnic minimalnie w zależności od instalacji.
• Po zamontowaniu telewizora na ścianie jego górna część jest lekko przechylona do przodu.

Zapewnić odpowiedni odstęp pomiędzy telewizorem a sufitem i wystającymi elementami, jak pokazano poniżej.

Jednostka: mm

- Aby zapewnić prawidłową wentylację i zapobiec gromadzeniu się kurzu lub brudu:

— Nie umieszczac telewizora płasko ani nie montować spodem do tyłu, ekranem do ściany lub z boku.

— Nie umieszczać telewizora na półce, dywanie, łożku lub w szafce.

— Nie zakrywać telewizora tkaninami, takimi jak zasłony, ani innymi przedmiotami, takimi jak gazety.

— Nie montować telewizora w poniższy sposób.

Zablokowana cyrkulacja powietrza.

Uwaga

- Jeśli kable mają być prowadzone w ścianie, wykonać otwór na kable w ścianie przed rozpoczęciem montażu.

Aby zapobiec zaciśnięciu kabli, otwór w ścianie powinien zostać wykonany poza zewnętrznym obwodem podstawy (20) Ⓐ, adapter podstawy ① i podkładki dystansowej (20) Ⓑ, podkładki dystansowej (60) Ⓒ.

2 Wybierz sposób montażu na ścianie. Odległość tylnej części telewizora do ściany można wybrać, jak pokazano poniżej.

2-a Standardowy montaż

2-b Płaski montaż

Patrz tabela w kroku 1.

OSTRZEŻENIE

- Gdy wybrany zostanie wariant 2-b, dostęp do panelu tylnego będzie ograniczony.

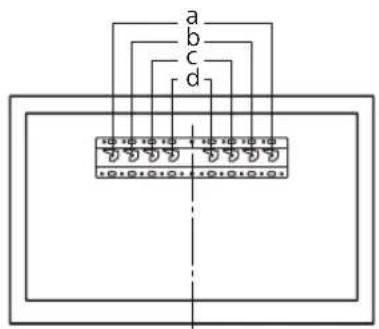

3 Zapoznaj się z poniższą tabelą w celu sprawdzenia położenia montażu adaptera podstawy. W przypadku wybrania wariantu 2-b należy pominąć ten krok.

Nazwa modelu Położenie haka
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Zamocuj adapter podstawy ① za pomocą śruby (PSW 4x10) ② do podstawy (20) Ⓐ w przypadku wybrania wariantu 2-a.

4 Określić położenia śrub do montażu podstawy (20) Ⓐ.

Patrz specyfikacja na stronie 18. W przypadku wybrania wariantu 2-a należy użyć pozycji otworów dla adaptera podstawy ①.

OSTRZEŻENIE

• Ściana, na której ma zostać zamontowany telewizor, musi być w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora (Ciężar telewizora jest podany w jego instrukcji.).
• Określić nośność ściany, na której ma zostać zamontowany telewizor. W razie potrzeby odpowiednio wzmocnić ścianę.

Montaż podstawy do ściany

• Użyć czterech lub więcej śrub o średnicy 8 mm lub odpowiedników (niedostarczone).
• Wkręć cztery śruby w otwory adaptera podstawy ① z podstawą (20) Ⓐ (tylko 2-a).
• Zamontować podstawę (20) Ⓐ poziomo na ścianie.

Przygotowanie do montażu telewizora

Informacje na temat montażu na podstawie podano w Przewodniku ustawień.

KD-85/75XG85□□, KD-75XG87□□

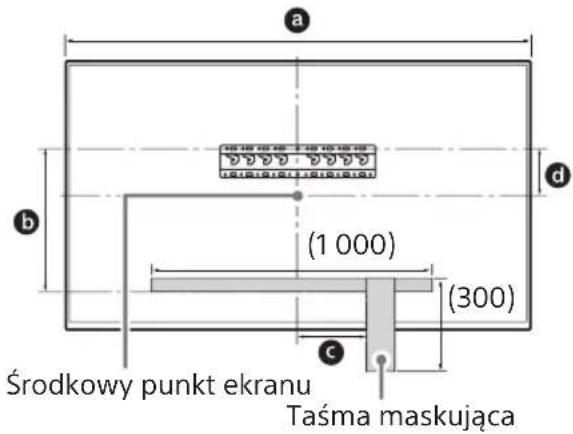

1 Zaznacz miejsce montażu na ścianie.

- Użyj taśmy maskującej lub podobnego rozwiązania (brak w zestawie), aby oznaczyć położenie telewizora w pobliżu podstawy lub adaptera podstawy. Użyj poniższej tabeli.

Jednostka: mm

Nazwa modelu	Długość dla oznaczenia			Wymiar środkowy ekranu
	a	b	c	d
KD-85XG85□□	1909	683	200	251
KD-75XG87□□KD-75XG85□□	1673	468	200	107

2 Odkręć śruby z tyłu telewizora.


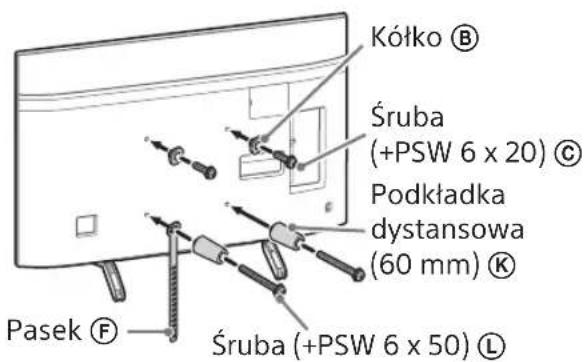

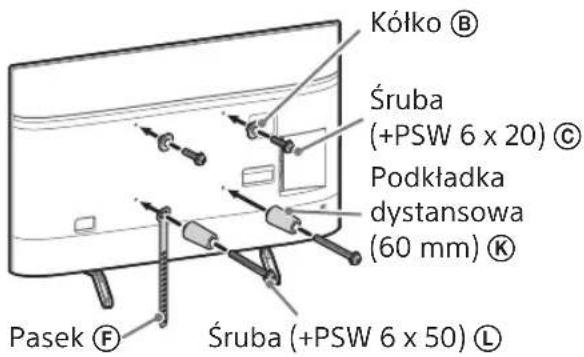

3 Przymocuj elementy uchwytu dla uchwytu ściennego. Sprawdź elementy uchwytu zgodnie z sekcją „Dostarczone z uchwytem SU-WL450” w rozdziale „Sprawdzenie elementów” na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocą śrub.
• Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.
• Przechowuj użyte lub nieużywane elementy w bezpiecznym miejscu, aby móc z nich skorzystać w przyszłości. Zachować instrukcję do wykorzystania w przyszłości.

Standardowy montaż (2-a)

Płaski montaż (2-b)

Uwaga

- W przypadku tego typu montażu nie jest możliwe użycie niektórych złączy z tyłu telewizora.

4 Podłączyć niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe.

Patrz instrukcja dołączona do telewizora.

Uwaga

• Prowadzenie przewodów w ścianie należy zlecić licencjonowanemu kontrahentowi.
• Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu ich.

5 Odkręć podstawę od telewizora.

- Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

KD-85XG85□□

- Powtórz poprzednią czynność i usuń drugi bok podstawy.

Uwaga

• Odlączenie podstawy wymaga współdziałania przynajmniej trzech osób.
• Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń ciała lub fizycznego uszkodzenia telewizora.
• Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora.
• Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo ją można przewrócić i spowodować obrażenia.
• Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

KD-65/55XG87□□,

KD-65/55XG85□□

1 Odkręć śruby z tyłu telewizora.

2 Przymocuj elementy uchwytu dla uchwytu ściennego. Sprawdź elementy uchwytu zgodnie z sekcją „Dostarczone z uchwytem SU-WL450” w rozdziale „Sprawdzenie elementów” na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocą śrub.
• Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.
• Przechowuj użyte lub nieużywane elementy w bezpiecznym miejscu, aby móc z nich skorzystać w przyszłości. Zachować instrukcję do wykorzystania w przyszłości.

Standardowy montaż (2-a)

Płaski montaż (2-b)

Uwaga

- W przypadku tego typu montażu nie jest możliwe użycie niektórych złączy z tyłu telewizora.

3 Podłączyć niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe.

Patrz instrukcja dołączona do telewizora.

Uwaga

• Prowadzenie przewodów w ścianie należy zlecić licencjonowanemu kontrahentowi.
• Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu ich.

4 Odkręć podstawę od telewizora.

- Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

- Powtórz poprzednią czynność i usuń drugi bok podstawy.

Uwaga

• Odłączenie podstawy wymaga współdziałania przynajmniej trzech osób.
• Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń ciała lub fizycznego uszkodzenia telewizora.
• Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora.
• Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo ją można przewrócić i spowodować obrażenia.
• Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

Montaż telewizora na ścianie

KD-85/75XG85□□, KD-75XG87□□

1 Unieś telewizor.

• Lokalizację kółek Ⓑ do zawieszania na podstawie lub adapterze podstawy znajdziesz w tabeli w sekcji „Wybór miejsca montażu”, krok 3. na stronie 7.
• Pamiętaj, aby tylna ścianka telewizora dotykała podstawy lub przejściówki podczas unoszenia urządzenia.

Uwaga

• Trzymaj mocno telewizor za pomocą obu rąk. Pamiętaj, aby pozycja paska Ⓔ i spodu telewizora zgadzała się z oznaczeniami taśmy maskującej.
• Przenieście odbiornik w trzy osoby. Ta, która jest z przodu telewizora powinna kierować pozostałymi, tak aby ustalić właściwą pozycję urządzenia.

- Zachowaj najwyższą ostrożność podczas montażu telewizora na ścianie. Zwłaszcza osoba podpierająca urządzenie od dołu musi uważać, aby telewizor nie upadł, co może spowodować poważne obrażenia ciała, a nawet doprowadzić do śmierci.

2 Zamontuj telewizor na podstawie lub adapterze podstawy.

• Delikatnie wsuń urządzenie w podstawę lub adapter podstawy i zawieś go na kółkach Ⓑ zamocowanych w tylnej części odbiornika, zgodnie z kształtem otworów.
• Przytrzymać mocno telewizor dwiemarękami i delikatnie zawiesić kółka Ⓑ zamocowane do tylnej części telewizora na podstawie, zgodnie z kształtem otworów.
• Powoli odsuń ręce, aby mieć pewność, że telewizor nie spadnie.

- Po zamontowaniu odbiornika na ścianie, zdejmij ze ściany taśmę maskującą i pozostałe oznaczenia.

OSTRZEŻENIE

- Do przenoszenia telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

3 Zapobieganie odchylaniu się dolnej części telewizora.

- Naciągnąć pasek Ⓔ i zamocować go mocno do ściany.

- Użyć śruby o średnicy 5 mm lub odpowiednika (niedostarczona).

Uwaga

- Spróbować delikatnie pociągnąć telewizor do siebie, aby sprawdzić, czy jest on dobrze zamontowany. Jeśli telewizor poruszy się, oznacza to, że nie jest prawidłowo zamontowany i należy mocniej naciągnąć pasek (F).

KD-65/55XG87□□, KD-65/55XG85□□

1 Unieś telewizor.

- Lokalizację kółek Ⓑ do zawieszania na podstawie lub adapterze podstawy znajdziesz w tabeli w sekcji „Wybór miejsca montażu”, krok 3. na stronie 7. - Pamiętaj, aby tylna ścianka telewizora dotykała podstawy lub przejściówki podczas unoszenia urządzenia.

- Trzymaj mocno telewizor za pomocą obu rąk.

2 Zamontuj telewizor na podstawie lub adapterze podstawy.

• Delikatnie wsuń urządzenie w podstawę lub adapter podstawy i zawieś go na kółkach Ⓑ zamocowanych w tylnej części odbiornika, zgodnie z kształtem otworów.
• Przytrzymać mocno telewizor dwiemarękami i delikatnie zawiesić kółka Ⓑ zamocowane do tylnej części telewizora na podstawie, zgodnie z kształtem otworów.
• Powoli odsuń ręce, aby mieć pewność, że telewizor nie spadnie.

- Do przenoszenia telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

3 Zapobieganie odchylaniu się dolnej części telewizora.

- Naciągnąć pasek Ⓔ i zamocować go mocno do ściany.

- Użyć śruby o średnicy 5 mm lub odpowiednika (niedostarczona).

Uwaga

- Spróbować delikatnie pociągnąć telewizor do siebie, aby sprawdzić, czy jest on dobrze zamontowany. Jeśli telewizor poruszy się, oznacza to, że nie jest prawidłowo zamontowany i należy mocniej naciągnąć pasek (F).

Sprawdzenie kompletności montażu

Sprawdzić następujące pozycje.

• Czy kółka Ⓑ są pewnie osadzone w podstawie lub adapterze podstawy.
• Czy przewód i kable nie są skręcone ani zaciśnięte.
  • Czy pasek Ⓕ nie jest luźny.

OSTRZEŻENIE

- Nieprawidłowe umieszczenie przewodu zasilającego itp. może spowodować pożar lub porażenie prądem elektrycznym na skutek zwarcia. Ze względów bezpieczeństwa należy sprawdzić kompletność montażu.

Pozostałe informacje

W celu zdemontowania telewizora należy wykonać procedurę montażu w odwrotnej kolejności.

- Do demontażu telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

Specyfikacja

Wymiary: (ok.) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (przypadek 2-b)

h2 : 60 (przypadek 2-a)

Cieżar (tylko podstawa): (ok.) [kg]

0,8

Konstrukcja i specyfikacja mogą ulec zmianie bez uprzedzenia.

Tiekiama kartu su SU-WL450
