NÁVOD NA OBSLUHU Bravia KD55XG8596 SONY

Montáž základny na zed......8

Montáž základny na zed'

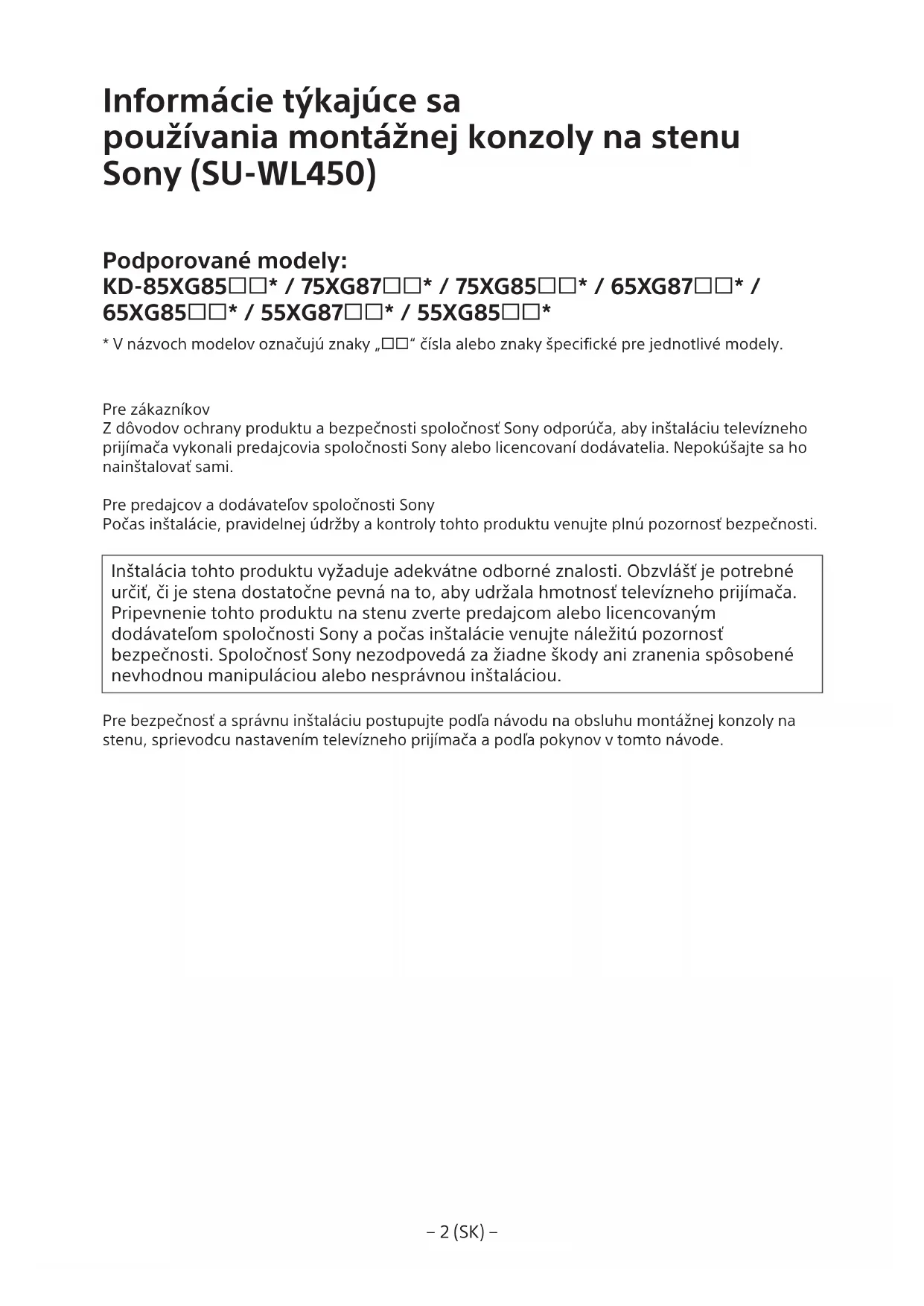

Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL450)

Podporované modely:

KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* / 65XG85□□* / 55XG87□□* / 55XG85□□*

* V názvoch modelov označujú znaky „☐☐” čísla alebo znaky špecifické pre jednotlivé modely.

Pre zákazníkov

Z dôvodov ochrany produktu a bezpečnosti spoločnosť Sony odporúča, aby inštaláciu televízneho prijímača vykonali predajcovia spoločnosti Sony alebo licencovaní dodávatelia. Nepokúšajte sa ho nainštalovať sami.

Pre predajcov a dodávatelov spoločnosti Sony

Počas inštalácie, pravidelnej údržby a kontroly tohto produktu venujte plnú pozornosť bezpečnosti.

Inštalácia tohto produktu vyžaduje adekvátne odborné znalosti. Obzvlášť je potrebné určiť, či je stena dostatočne pevná na to, aby udržala hmotnosť televízneho prijímača. Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovaným dodávatel’om spoločnosti Sony a počas inštalácie venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou inštaláciou.

Pre bezpečnosť a správnu inštaláciu postupujte podľa návodu na obsluhu montážnej konzoly na stenu, sprievodcu nastavením televízneho prijímača a podľa pokynov v tomto návode.

Đakujeme vám za zakúpenie tohto produktu.

Pre zákazníkov

Montáž tohto produktu vyžaduje adekvátne odborné znalosti. Montáž zverte predajcovi alebo licencovanému dodávatelovi produktov od spoločnosti Sony a počas montáže venujte náležitú pozornost bezpečnosti. Spoločnost Sony nenesie zodpovednosť za žiadne škody ani zranenia spôsobené nesprávnou manipuláciou alebo montážou, alebo montážou akéhokolvek iného ako špecifikovaného produktu. Vaše prípadné zákonné práva sú nedotknuté.

Pre predajcov produktov spoločnosti Sony

Montáž tohto produktu vyžaduje adekvátne odborné znalosti. V záujme zaistenia bezpečnosti pri montáži si dôkladne prečítajte tento návod na používanie. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou montážou. Po montáži odovzdajte tento návod zákazníkovi.

V tomto návode na používanie je znázornená správna manipulácia s produktom a dôležité bezpečnostné pokyny, účelom których je predíst nehodám. Tento návod na používanie si dôkladne prečítajte a produkt používajte správnym spôsobom. Návod uschovajte pre budúce použitie.

Produkty od spoločnosti Sony boli navrhnuté s dôrazom na bezpečnosť. Ak sa však produkt používa nesprávne, môže to mať za následok vážne zranenie následkom požiaru, zásahu elektrickým prúdom, prevrhnutia výrobku alebo jeho pádu. Dodržiavajte bezpečnostné pokyny, aby sa podobným nehodám predišlo.

UPOZORNENIE

Špecifikované produkty

Táto montážna konzola na stenu je určená na použitie so špecifikovanými TV prijímačmi. Informácie o tom, či je možné montážnu konzolu na stenu použit's TV prijímačom, nájdete v referenčnej príručke.

Pre zákazníkov

VÝSTRAHA

V prípade nedodržania bezpečnostných pokynov môže dôjst'k vážnemu zraneniu alebo smrti následkom požiaru, zásahu elektrickým prúdom alebo prevrhnutia výrobku.

Montáž zverte

licencovanému dodávateľovi a dbajte na to, aby sa v blízkosti inštalácie nezdržiavali deti.

Ak sa montážna konzola na stenu alebo TV prijímač nenamontuje správne, môže dôjst k nasledujúcim nehodám. Montáž zverte licencovanému dodávatelovi.

• TV prijímač by mohol spadnút a spôsobit vážne zranenia, napríklad modriny alebo zlomeniny.
• Ak je stena, na ktorú sa inštaluje montážna konzola na stenu, nestabilná, nerovná alebo nie je v pravom uhle s podlahou, jednotka môže spadnúť a spôsobit zranenie alebo škody na majetku. Stena by mala udržať minimálne štvornásobok hmotnosti TV prijímača. (Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke.)
• Ak nie je montážna konzola na stenu namontovaná dostatočne pevne, jednotka môže spadnúť a spôsobit zranenie alebo škody na majetku.

Premiestňovanie alebo odmontovanie TV prijímača zverte licencovanému dodávatel'ovi.

Ak TV prijímač prenášajú alebo demontujú iné osoby ako licencovaní dodávatelia, TV prijímač môže spadnút a spôsobit zranenie alebo škody na majetku. Dbajte na to, aby televízny prijímač prenášali alebo demontovali dvaja alebo viacerí ludia (traja alebo viacerí ludia pri televíznom prijímači 75 palcov a viac).

Po namontovaní TV prijímača neodskrutkujte skrutky.

V opačnom prípade môže TV prijímač spadnút a spôsobit zranenie alebo škody na majetku.

V opačnom prípade môže montážna konzola na stenu spadnút a spôsobit zranenie alebo škody na majetku.

Okrem špecifikovaných produktov nemontujte žiadne iné zariadenia.

Táto montážna konzola na stenu je určená na použitie iba so špecifikovanými produktmi. Ak na ňu namontujete iné zariadenie než je špecifikované, môže spadnúť alebo sa rozbit’ a spôsobit’ zranenie alebo škody na majetku.

Montážnu konzolu nezaťažujte ničím okrem TV prijímača.

TV prijímačom netraste dol'ava, doprava, nahor ani nadol.

V opačnom prípade môže TV prijímač spadnúť a spôsobit zranenie alebo škody na majetku.

O TV prijímač sa neopierajte a nevešajte sa naň.

O TV prijímač sa neopierajte a nevešajte sa naň, pretože by mohol na vás spadnút a spôsobit vážne zranenie.

UPOZORNENIE

Ak nebudete dodržiavať nasledujúce bezpečnostné pokyny, môže dôjst k zraneniu alebo škodám na majetku.

Počas čistenia alebo údržby netlačte na produkt nadmernou silou.

Netlačte nadmernou silou na hornú časť TV prijímača. V opačnom prípade môže TV prijímač spadnút a spôsobit zranenie alebo škody na majetku.

Upozornenie

• Ak používate TV prijímač namontovaný na montážnu konzolu na stenu dlhodobo, v závislosti od materiálu steny sa môže zmenit farba steny za alebo nad TV prijímačom alebo sa môže odlepiť tapeta.
• Po demontáži montážnej konzoly na stenu ostanú v stene otvory na skrutky.
• Montážnu konzolu na stenu nemontujte na miesta, kde bude vystavená mechanickým vibráciám.

Montáž montážnej konzoly na stenu

Pre predajcov produktov spoločnosti Sony

VÝSTRAHA

Nasledujúce pokyny sú určené len pre predajcov produktov spoločnosti Sony. Dôkladne si prečítajte bezpečnostné pokyny uvedené vyššie a počas montáže, údržby a kontroly tohto produktu venujte mimoriadnu pozornost bezpečnosti.

Montážnu konzolu na stenu neinštalujte na povrch steny, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny.

Montážnu konzolu na stenu neinštalujte na povrch steny, napríklad na pilier, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny. Ak osoba alebo predmet narazí do vyčnievajúceho rohu alebo strany TV prijímača, môže dôjstí k zraneniu alebo škodám na majetku.

TV prijímač nemontujte nad ani pod klimatizáciu.

Ak je TV prijímač dlhodobo vystavený unikajúcej vode alebo prúdu vzduchu z klimatizácie, môže to mať za následok požiar, zásah elektrickým prúdom alebo poruchu TV prijímača.

Montážnu konzolu na stenu namontujte bezpečne na stenu podľa nasledujúcich pokynov v tomto návode.

Ak sa ktorákolvek zo skrutiek uvolní alebo vypadne, montážna konzola na stenu môže spadnút a spôsobít zranenie alebo škody na majetku. Používajte skrutky vhodné pre materiál steny a jednotku namontujte pevne použitím štyroch alebo viacerých skrutiek s priemerom 8 mm (alebo ekvivalentných).

Používajte len dodané skrutky a upevňovacie diely riadne podľa pokynov uvedených v tomto návode. Ak použijete náhradné diely, TV prijímač môže spadnúť a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.

Konzolu správne zostavte podľa postupu uvedeného v tomto návode.

Ak sa ktorákolvek zo skrutiek uvolní alebo vypadne, TV prijímač môže spadnúť a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.

Skrutky pevne utiahnite na vyznačenom mieste.

Ak tak neurobíte, TV prijímač môže spadnút a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.

TV prijímač vystavený nárazu môže spadnút alebo prasknút. To môže spôsobit zranenie.

TV prijímač montujte na kolmú a rovnú stenu.

Ak tak neurobíte, TV prijímač môže spadnúť a spôsobit zranenie.

Po správnej montáži TV prijímača pevne zaistite káble.

Ak sa do káblov zamotajú ľudia alebo predmety, môže dôjst k zraneniu alebo poškodeniu TV prijímača.

Zabráňte priškripnutiu napájacieho alebo prepojovacieho kábla.

Ked je napájací alebo prepojovací kábel priškripnutý medzi jednotkou a stenou alebo nasilu ohnutý alebo skrútený, môžu sa odhalit vnútorné vodiče, čo môže spôsobit skrat alebo prerušenie napájania. Mohlo by dôjsť k požiaru alebo zásahu elektrickým prúdom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montáž montážnej konzoly na stenu použite skrutky vhodné pre materiál a konštrukciu steny.

Obsah

Príprava na montáž....5

Kontrola dielov....5

Určenie miesta montáže....6

Inštalácia podstavca na stenu....8

Príprava na montáž TV prijímača 9

KD-85/75XG85□□, KD-75XG87□□ 9

KD-65/55XG87□□, KD-65/55XG85□□....11

Montáž TV prijímača na stenu....13

KD-85/75XG85□□, KD-75XG87□□ ....13

KD-65/55XG87□□, KD-65/55XG85□□....15

Kontrola dokončenej montáže ....18

Đalšie informácie....18

Na inštaláciu televízneho prijímača na stenu použite montážnu konzolu na stenu SU-WL450.

Poznámka

• Pred inštaláciou si pripravte referenčnú príručku a sprievodcu nastavením televízneho prijímača.
• Pred montážou si pripravte skrutkovač Phillips vhodný na príslušné skrutky.
• Stanovte montážnu polohu TV prijímača.
• Pripravte si štyri alebo viac skrutiek s priemerom 8 mm a jednu skrutku s priemerom 5 mm alebo ekvivalentné skrutky (nedodávajú sa). Vyberte skrutky vhodné pre materiál steny.

Kontrola dielov

- Skontrolujte, či boli dodané všetky diely.

A Podstavec (20) (1)	B Kladka (2)
C PSW 6x20 (4) D	P SW 4x20 svložkou (2)
E Dištančná vložka (20) (2)	F Remeň (1)
G Vložka (20) (M4) (2)	H PSW 4x20 (2)
I Adaptér podstavca (2)	J PSW 4x10 (8)
K Dištančná vložka (60) (2)	L PSW 6x50 (2)
M Vložka (M4) (2) N	PSW 4x50 (2)

Určenie miesta montáže

1 Určte miesto montáže.

Stena musí byt dostatočne priestranná a mať nosnosť minimálne štvornásobku hmotnosti televízneho prijímača.

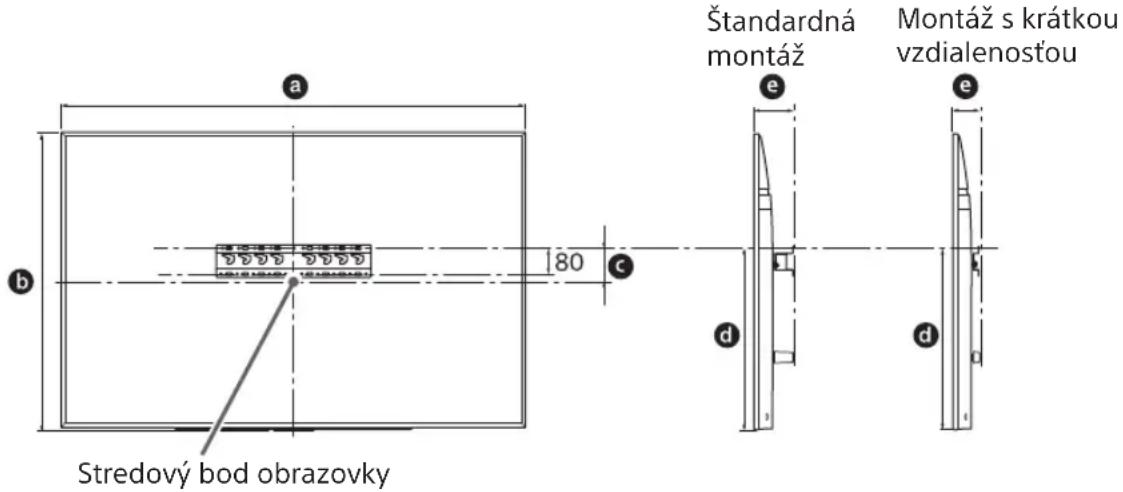

Pozrite si nasledujúcu tabulku, kde nájdete informácie o montáži TV prijímača na stenu.

Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke TV prijímača.

- Hodnoty v tabulke sa môžu v závislosti od inštalácie mierne líšit.

- Ked' je televízny prijímač nainštalovaný na stene, horný okraj televízneho prijímača je mierne naklonený dopredu.

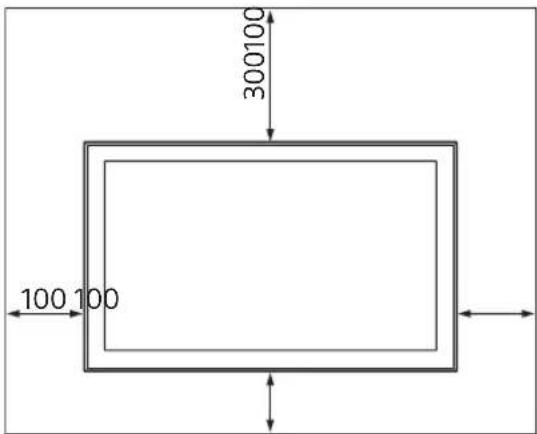

Medzi TV prijímačom, stropom a vystupujúcimi častami steny ponechjte dostatočný priestor, ako je to znázornené na nasledujúcom obrázku.

Jednotka: mm

300100 100 100

- Na zaručenie dostatočného vetrania a na predchádzanie usadzovaniu nečistôt alebo prachu:

— Televízny prijímač nekladte naplocho, neinštalujte ho obrátene, smerom dozadu ani nabok.

— Televízny prijímač nekladte na policu, koberec, postel' ani do skrine.

— Televízny prijímač neprikryvajte textíliami, ako sú záclony, ani predmetmi, ako noviny a pod.

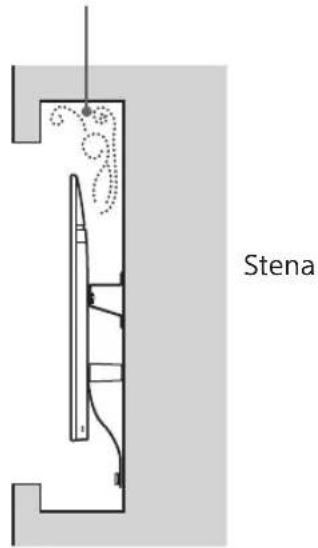

— Televízny prijímač neinstalujte podľa nasledujúcej ilustrácie.

Cirkulácia vzduchu je zablokovaná.

Stena

Poznámka

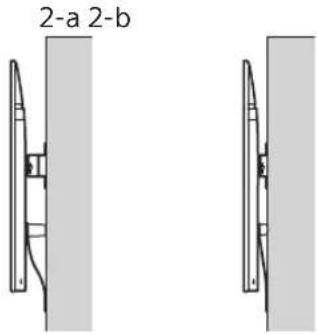

2 Vyberte typ montáže na stenu. Vzdialenost' zadnej časti TV prijímača od steny možno vybrat' podl'a nasledujúcich informácií.

Pozrite si tabul'ku v kroku 1.

VÝSTRAHA

- Ak vyberiete spôsob 2-b, prístup k zadným koncovkám bude obmedzený.

2-a 2-b

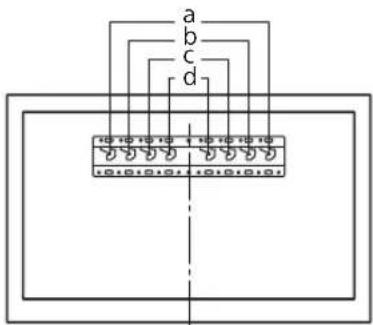

3 Podl'a nasledujúcej tabulky určte polohu montáže adaptéra podstavca. Ak ste vybrali spôsob 2-b, tento krok vynechajte.

Názov modelu Umiestnenie háka
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

a b c d

V prípade spôsobu 2-a pripevnite adaptér podstavca ① pomocou skrutky (PSW 4 x 10) ② k podstavcu (20) Ⓐ.

Pozrite si technické údaje na strane 18. Ak vyberiete spôsob 2-a, použite umiestnenie otvorov adaptéra podstavca ①.

VÝSTRAHA

• Stena, na ktorej bude TV prijímač namontovaný, by mala udržať minimálne štvornásobok hmotnosti TV prijímača (Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke.).
• Určte pevnost steny, na ktorej bude TV prijímač namontovaný. V prípade potreby stenu dostatočne spevnite.

Inštalácia podstavca na stenu

• Použite minimálne štyri skrutky s priemerom 8 mm alebo ekvivalentné skrutky (nedodávajú sa).
  • Vložte štyri skrutky do otvorov na adaptéri podstavca ① s podstavcom (20) ④ (len 2-a).
• Podstavec (20) Ⓐ namontujte na stenu vodorovne.

2-a I A

2-b A

Príprava na montáž TV prijímača

Pre inštaláciu stojana si pozrite sprievodcu nastavením.

KD-85/75XG85□□, KD-75XG87□□

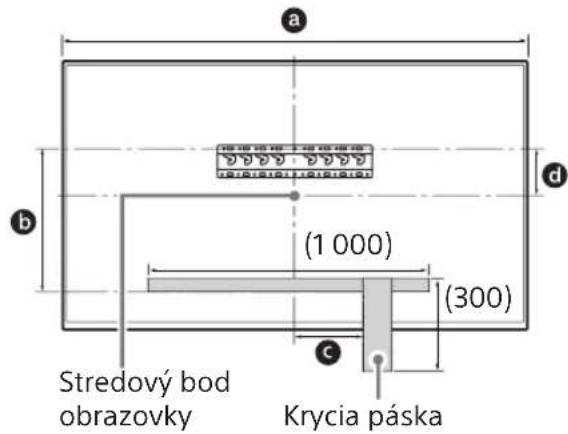

1 Označte miesto inštalácie na stenu.

- Použite kryciu pásku a pod. (nedodáva sa) na označenie umiestnenia televízneho prijímača v blízkosti podstavca alebo adaptéra podstavca. Pozrite si nasledujúcu tabulku.

a b (1 000) (300) c Stredový bod obrazovky Krycia páska d

Jednotka: mm

Názov modelu	Dížka pre označenie			Stredový rozmer obrazovky
	a	b	c	d

KD-85XG85□□ 1 909 683 200 251

KD-75XG87□□ 1673468200107 KD-75XG85□□

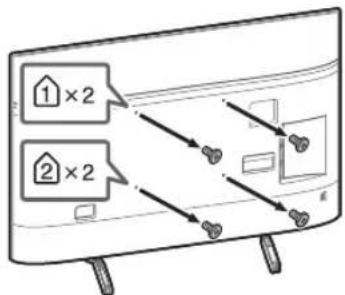

2 Odskrutkujte skrutky zo zadnej časti TV prijímača.

3 Pripevnite upevňovacie časti montážnej konzoly na stenu. Skontrolujte upevňovacie časti podľa časti „Položky dodávané s montážnou konzolou na stenu SU-WL450“ v sekcií „Kontrola dielov“ na strane 5.

Poznámka

• Pevne zaistite upevňovacie časti pomocou skrutiek.
• Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 Nm {15 kg/cm²}.
• Použité alebo nepoužité časti uložte na bezpečnom mieste pre budúce použitie. Tento návod si odložte pre prípad budúcej potreby.

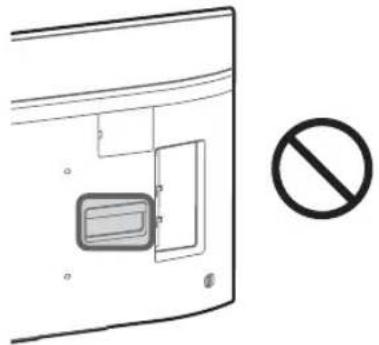

- Pri použití tohto štýlu montáže nemôžete používať niektoré z konektorov na zadnej strane televízneho prijímača.

Kladka Ⓑ Dištančná vložka (20 mm) Ⓔ Remeň Ⓕ Skrutka (+PSW 6 x 20) Ⓒ

4 Pripojte k TV prijímaču potrebné káble.

Pozrite si referenčnú príručku dodanú s TV prijímačom.

Poznámka

• Kabeláž v stene zverte licencovanému dodávatelovi.
• Prípojné káble zviažte, aby na ne niekto pred montážou na stenu nestúpil.

- Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým d'alšie osoby zdvíhajú televízny prijímač.

KD-85XG85□□

- Zopakujte predchádzajúci krok a odmontujte druhú stranu stolového stojana.

Poznámka

• Na odpojenie stolového stojana sú potrební traja alebo viacerí l'udia.
• Dbajte na to, aby ste pri odpájaní stolového stojana od televízneho prijímača nepouživali nadmernú silu, pretože by mohlo dôjst k pádu televízneho prijímača, čo by mohlo spôsobit zranenie osôb alebo poškodenie televízneho prijímača.
• Pri manipulácii so stolovým stojanom budte opatrní, aby aby nedošlo k poškodeniu televízneho prijímača.
• Budte opatrní, ked' dvíhate televízny prijímač pri odpájaní stolového stojana – stolový stojan sa môže prevrhnút a spôsobit zranenie.
• Pri demontáži stolového stojana z televízneho prijímača budte opatrní, aby nedošlo k jeho prevrhnutiu a poškodeniu povrchu, na ktorom je televízny prijímač postavený.

KD-65/55XG87□□,

KD-65/55XG85□□

1 Odskrutkujte skrutky zo zadnej časti TV prijímača.

2 Pripevnite upevňovacie časti montážnej konzoly na stenu. Skontrolujte upevňovacie časti podľa časti „Položky dodávané s montážnou konzolou na stenu SU-WL450“ v sekcií „Kontrola dielov“ na strane 5.

Poznámka

• Pevne zaistite upevňovacie časti pomocou skrutiek.
• Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 Nm {15 kg/cm²}.
• Použité alebo nepoužité časti uložte na bezpečnom mieste pre budúce použitie. Tento návod si odložte pre prípad budúcej potreby.

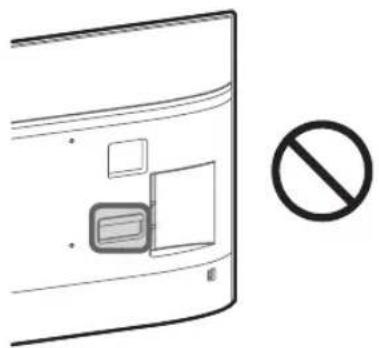

- Pri použití tohto štylu montáže nemôžete používať niektoré z konektorov na zadnej strane televízneho prijímača.

Kladka Ⓑ Dištančná vložka (20 mm) Ⓔ Remeň Ⓕ Skrutka (+PSW 6 x 20) Ⓒ

3 Pripojte k TV prijímaču potrebné káble.

Pozrite si referenčnú príručku dodanú s TV prijímačom.

Poznámka

• Kabeláž v stene zverte licencovanému dodávatelovi.
• Prípojné káble zviažte, aby na ne niekto pred montázou na stenu nestúpil.

- Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým d'alšie osoby zdvíhajú televízny prijímač.

- Zopakujte predchádzajúci krok a odmontujte druhú stranu stolového stojana.

Poznámka

• Na odpojenie stolového stojana sú potrební traja alebo viacerí l'udia.
• Dbajte na to, aby ste pri odpájaní stolového stojana od televízneho prijímača nepouživali nadmernú silu, pretože by mohlo dôjst k pádu televízneho prijímača, čo by mohlo spôsobit zranenie osôb alebo poškodenie televízneho prijímača.
• Pri manipulácii so stolovým stojanom budte opatrní, aby aby nedošlo k poškodeniu televízneho prijímača.
• Budte opatrní, keď dvíhate televízny prijímač pri odpájaní stolového stojana – stolový stojan sa môže prevrhnút a spôsobit zranenie.
• Pri demontáži stolového stojana z televízneho prijímača budte opatrní, aby nedošlo k jeho prevrhnutiu a poškodeniu povrchu, na ktorom je televízny prijímač postavený.

• Pre umiestnenie kladiek Ⓑ na zavesenie na podstavec alebo adaptér podstavca si pozrite tabulku v kroku 3 v časti „Určenie miesta montáže” na strane 7.
• Uistite sa, že zadná strana televízneho prijímača sa dotýka podstavca alebo adaptéra podstavca, ked'držíte televízny prijímač.

Poznámka

• Pevne držte televízny prijímač oboma rukami a uistite sa, že remeň F a spodná časť televízneho prijímača sú zarovno s krycou páskou.
• Televízny prijímač nech držia traja ludia a osoba, ktorá je pred televíznym prijímačom, nech riadi ostatných pri nastavovaní polohy.

- Pri inštalácii televízneho prijímača na stenu budte velmi opatrní, hlavne pokial' ide o osobu, ktorá pridržiava televízny prijímač odspodu, lebo televízny prijímač môže spadnút a spôsobit vážne zranenie alebo dokonca smrt.

2 Namontujte televízny prijímač na podstavec alebo adaptér podstavca.

• Jemne spustte televízny prijímač a zaveste kladky Ⓑ pripojené k zadnej časti televízneho prijímača na podstavec alebo adaptér podstavca, pričom sa presvedčte o tvare otvorov.
• Po inštalácii TV prijímača na stenu overte, či sú kladky Ⓑ pevne pripevnené k podstavcu alebo adaptéru podstavca.
• Pomaly uvolnite obe ruky a uistite sa, že televízny prijímač nespadne.

- Po inštalácii televízneho prijímača na stenu odstráňte zo steny kryciu pásku a pod.

VÝSTRAHA

- Dbajte na to, aby televízny prijímač pri prenášaní držali dvaja alebo viacerí ludia (traja alebo viacerí ludia pri televíznom prijímači 75 palcov a viac).

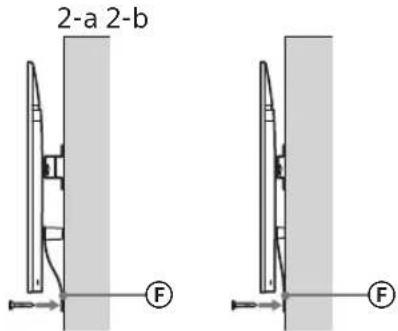

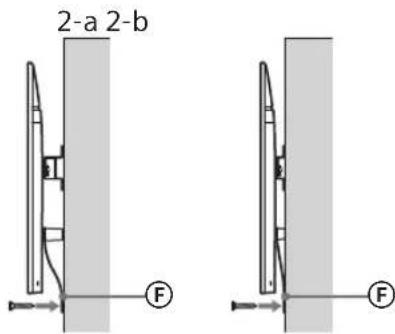

3 Zabráňte zdvihnutiu spodnej časti TV prijímača.

- Napnite remeň Ⓕ a pevne ho pripevnite k stene.

2-a 2-b I F F

- Použite skrutku s priemerom 5 mm alebo ekvivalentnú skrutku (nedodáva sa).

Poznámka

- Pokúste sa mierne pritiahnuť spodnú časť TV prijímača k sebe, aby ste sa uistili, že sa nepohne dopredu. Ak sa pohne, nie je upevnený správne a remeň F je potrebné znova pevne zaistít.

KD-65/55XG87□□, KD-65/55XG85□□

- Pre umiestnenie kladiek Ⓑ na zavesenie na podstavec alebo adaptér podstavca si pozrite tabulku v kroku 3 v časti „Určenie miesta montáže” na strane 7. - Uistite sa, že zadná strana televízneho prijímača sa dotýka podstavca alebo adaptéra podstavca, ked’ držíte televízny prijímač.

- Pevne držte televízny prijímač oboma rukami.

2 Namontujte televízny prijímač na podstavec alebo adaptér podstavca.

- Jemne spustte televízny prijímač a zaveste kladky Ⓑ pripojené k zadnej časti televízneho prijímača na podstavec alebo adaptér podstavca, pričom sa presvedčte o tvare otvorov. - Po inštalácii TV prijímača na stenu overte, či sú kladky Ⓑ pevne pripevnené k podstavcu alebo adaptéru podstavca. - Pomaly uvolnite obe ruky a uistite sa, že televízny prijímač nespadne.

- Dbajte na to, aby televízny prijímač pri prenášaní držali dvaja alebo viacerí ludia (traja alebo viacerí ludia pri televíznom prijímači 75 palcov a viac).

3 Zabráňte zdvihnutiu spodnej časti TV prijímača.

- Napnite remeň Ⓕ a pevne ho pripevnite k stene.

2-a 2-b F F

- Použite skrutku s priemerom 5 mm alebo ekvivalentnú skrutku (nedodáva sa).

Poznámka

- Pokúste sa mierne pritiahnuť spodnú časť TV prijímača k sebe, aby ste sa uistili, že sa nepohne dopredu. Ak sa pohne, nie je upevnený správne a remeň (F) je potrebné znova pevne zaistit.

Kontrola dokončenej montáže

Skontrolujte nasledujúce:

• Kladky Ⓑ pevne visia na podstavci alebo adaptéri podstavca.
• Káble nie sú skrútené a priškripnuté.
• Remeň Ⓕ je pevne napnutý.

VÝSTRAHA

- Nesprávne umiestnenie napájacieho kábla môže zapríčinit požiar alebo zásah elektrickým prúdom spôsobené skratom. Z dôvodu bezpečnosti nezabudnite kontrolovať kompletnosť montáže.

Đalšie informácie

- Dbajte na to, aby televízny prijímač pri odpájaní držali dvaja alebo viacerí ludia (traja alebo viacerí ludia pri televíznom prijímači 75 palcov a viac).

Technické údaje

f g e h1 h2 d c b a

h1 : 20 (prípad 2-b)

h2 : 60 (prípad 2-a)

Dizajn a technické údaje sa môžu zmenit bez upozornenia.

4 Povežite potrebni kabl(ove) sa TV-om.

Obavezno povežite kablove pre postavljanja TV-a na zid. Nećete moći da povežete kablove kada se TV postavi. Pogledajte Vodič za reference isporučen uz vaš TV.

Napomena

• Polaganje kablova u zid poverite licenciranom monteru.
• Pre postavljanja na zid, svežite kablove za povezivanje da ih ne biste gazili.

5 Odvojite postolje za sto od TV-a.

- Uklanjajte jednu po jednu stranu postolja za sto. Čvrsto držite postolje za sto sa obe ruke dok drugi ljudi podižu TV.

KD-85XG85□□

3 Povežite potrebni kabl(ove) sa TV-om.
